Testavit Schuki 2K - Messgeräte Testboy - Kostenlose Bedienungsanleitung

Produkttyp	Steckdosen- und Fehlerstromprüfer
Marke	Testboy
Modell	Testavit Schuki 2K
Abmessungen	100 x 50 x 75 mm
Gewicht	100 g
Stromversorgung	230 V, 50 Hz (über Netzstecker)
Anzeige	Neonlampen
Hauptfunktionen	Überprüfung der Steckdosenverkabelung, Test von Fehlerstromschutzkreisen
Einstellbarer Nennfehlerstrom	10, 30, 100, 300, 500 mA
Dauer des Fehlerstromtests	200 ms
Zulässige Umgebungstemperatur	-10 °C bis +30 °C
Maximale Anschlussdauer	Unbegrenzt
Isolierung	Schutzklasse II
Kontaktelektrode	Ableitstrom < 10 μA
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht an Anlagen mit gefährlicher Spannung verwenden. Die Anweisungen in der Bedienungsanleitung beachten.
Ersatzteile und Reparaturfähigkeit	Keine Ersatzteile verfügbar. Bei Defekt den Kundendienst kontaktieren.
Allgemeine Informationen	Das Gerät ist nur für die in der Anleitung beschriebenen Anwendungen bestimmt. Jede andere Verwendung ist untersagt.

Häufig gestellte Fragen - Testavit Schuki 2K Testboy

Wie schließe ich den Testavit Schuki 2K an eine Steckdose an?

Drehen Sie den Schalter S1 auf OFF, dann schließen Sie das Gerät an die zu überprüfende Steckdose an. Achten Sie darauf, dass die Phase auf dem linken Kontakt des Steckers liegt (Sicht auf das Display).

Was tun, wenn nach dem Anschließen keine Lampe leuchtet?

Wenn keine Lampe leuchtet, berühren Sie die Kontaktelektrode GL1. Wenn immer noch nichts passiert, ist der Phasenleiter nicht angeschlossen. Wenn eine Lampe schwach leuchtet, ist die Phase vorhanden, aber die Verkabelung ist falsch. Überprüfen Sie den Anschluss des Geräts.

Wie teste ich einen Fehlerstromschutzschalter (RCD)?

Schließen Sie den Tester an eine korrekt verkabelte Steckdose an. Wählen Sie mit dem Schalter S1 den Nennfehlerstrom (10-500 mA). Drücken Sie die Taste T: Der Fehlerstrom fließt 200 ms lang. Wenn der RCD funktioniert, löst er aus und alle Lampen erlöschen.

Was bedeuten die Lampen im gelben Bereich?

Die Lampen L1 (Phase), PE (Schutzleiter) und N (Neutralleiter) zeigen den Anschluss der Leiter an. Die Kombination der leuchtenden/erlöschenden Lampen ermöglicht die Diagnose der Steckdosenverkabelung.

Was tun, wenn die Lampe GL1 beim Berühren der Elektrode nicht leuchtet?

Das bedeutet, dass das Gerät falsch angeschlossen ist oder die Steckdose falsch verkabelt ist. Drehen Sie den Schuki 2 um 180° und schließen Sie ihn wieder an. Wenn das Problem weiterhin besteht, liegt die Phase wahrscheinlich auf dem Schutzleiterkontakt.

Welche Bedeutung hat die Lampe L3?

Die Lampe L3 (grüner Bereich) zeigt den Test des Fehlerstromschutzschalters an. Sie leuchtet, wenn während des RCD-Tests die Taste T gedrückt wird.

Wie interpretiert man den Fehler 'fehlender Neutralleiter'?

Wenn die Lampen L1 und PE leuchten und GL1 bei Berührung aufleuchtet, fehlt der Neutralleiter. In diesem Fall können Phasen- und Schutzleiter vertauscht sein. Beachten Sie die Abbildungen in der Anleitung.

Kann ich einen RCD ohne Erdung testen?

Ja, die Überprüfung kann an Anlagen ohne Fehlerstromschutz erfolgen, aber der RCD-Test funktioniert nur, wenn ein RCD vorhanden ist.

Welche Betriebsspannung hat das Gerät?

Das Gerät arbeitet mit 230 V Wechselspannung, 50 Hz.

Wie reinige ich den Testavit Schuki 2K?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

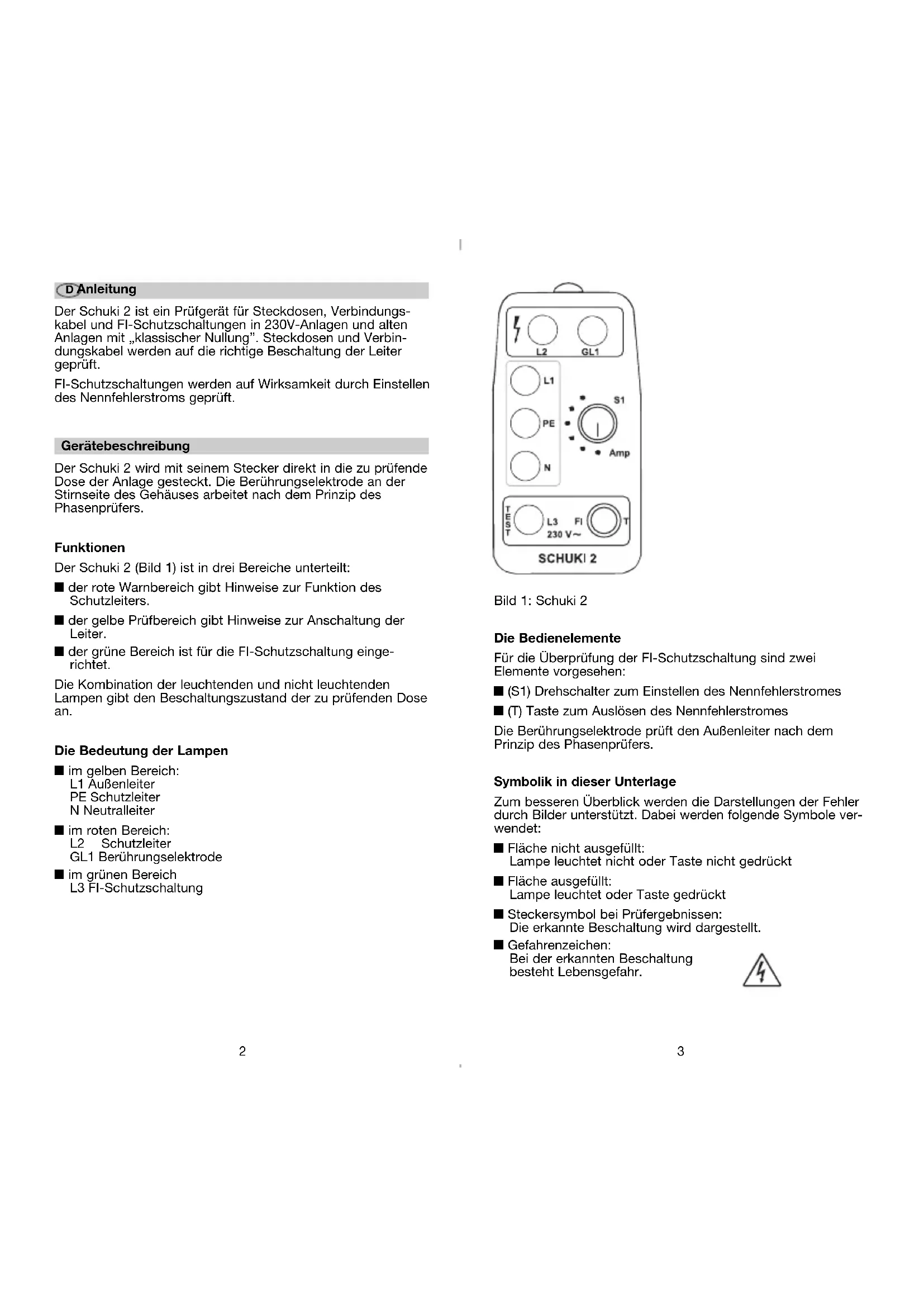

BEDIENUNGSANLEITUNG Testavit Schuki 2K Testboy

D Bedienungsanleitung

Fl- und Steckdosentester

Der Schuki 2 ist ein Prüfgerät für Steckdosen, Verbindungskabel und Fl-Schutzschaltungen in 230V-Anlagen und alten Anlagen mit „klassischer Nullung“. Steckdosen und Verbindungskabel werden auf die richtige Beschaltung der Leiter geprüft.

FI-Schutzschaltungen werden auf Wirksamkeit durch Einstellen des Nennfehlerstroms geprüft.

Gerätebeschreibung

Der Schuki 2 wird mit seinem Stecker direkt in die zu prüfende Dose der Anlage gesteckt. Die Berührungselektrode an der Stirnseite des Gehäuses arbeitet nach dem Prinzip des Phasenprüfers.

Funktionen

Der Schuki 2 (Bild 1) ist in drei Bereiche unterteilt:

■ der rote Warnbereich gibt Hinweise zur Funktion des Schutzleiters.
■ der gelbe Prüfbereich gibt Hinweise zur Anschaltung der Leiter.
■ der grüne Bereich ist für die FI-Schutzschaltung eingerichtet.

Die Kombination der leuchtenden und nicht leuchtenden Lampen gibt den Beschaltungszustand der zu prüfenden Dose an.

Die Bedeutung der Lampen

■ im gelben Bereich:
L1 Außenleiter
PE Schutzleiter
N Neutralleiter
■ im roten Bereich:
L2 Schutzleiter
GL1 Berührungselektrode
■ im grünen Bereich
L3 FI-Schutzschaltung

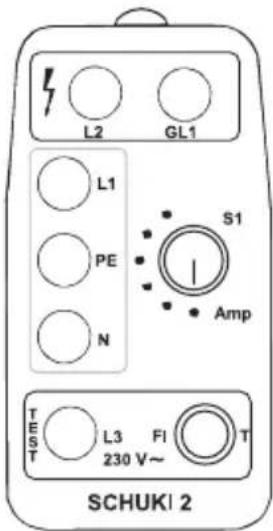

L2 GL1 L1 PE N S1 Amp TEST L3 FI T 230 V~ SCHUKI 2

Bild 1: Schuki 2

Die Bedienelemente

Für die Überprüfung der FI-Schutzschaltung sind zwei Elemente vorgesehen:

■ (S1) Drehschalter zum Einstellen des Nennfehlerstromes
■ (T) Taste zum Auslösen des Nennfehlerstromes

Die Berührungselektrode prüft den Außenleiter nach dem Prinzip des Phasenprüfers.

Symbolik in dieser Unterlage

Zum besseren Überblick werden die Darstellungen der Fehler durch Bilder unterstützt. Dabei werden folgende Symbole verwendet:

■ Fläche nicht ausgefüllt: Lampe leuchtet nicht oder Taste nicht gedrückt
■ Fläche ausgefüllt: Lampe leuchtet oder Taste gedrückt
■ Steckersymbol bei Prüfergebnissen: Die erkannte Beschaltung wird dargestellt.
■ Gefahrenzeichen: Bei der erkannten Beschaltung besteht Lebensgefahr.

Prüfen von Steckdosen und Verbindungsleitungen

Die Prüfung ist für Steckdosen und Verbindungsleitungen völlig gleich. Daher wird im Text nur von Dosen gesprochen.

Die Bedienung ist sehr einfach. Drehen Sie den Schalter S1 auf OFF und stecken Sie das Gerät in die zu überprüfende Dose. Dabei müssen Sie darauf achten, dass der Außenleiter am linken Kontakt des Steckers anliegt (Sicht auf die Anzeigenseite des Gerätes).

Kontrolle der richtigen Lage

Das Gerät ist prüfbereit, wenn beim Berühren der Elektrode die Lampe GL1 aufleuchtet. Ist dies nicht der Fall, ist das Gerät falsch gesteckt oder die Dose falsch beschaltet. Stecken Sie den Schuki 2 andersherum in die Dose und überprüfen Sie die Lage erneut.

L2 OL1 L1 S1 PE I N Amp T L3 H 230 V~ T S T SCHUKI 2

Kein Fehler festgestellt
Bild 2: Es leuchten alle Lampen im gelben Bereich. Beim Berühren der Elektrode muss die Lampe GL1 leuchten.

Achten Sie unbedingt auf den Fehler in Bild 9.

Fehleranzeigen

Kein Stromfluss

Es leuchtet keine Lampe. Berühren Sie zusätzlich die Elektrode. Glimmt weiterhin keine Lampe auf, ist der Außenleiter nicht geschaltet.

Glimmt eine der Lampen im gelben Bereich, so liegt der Außenleiter an dem jeweiligen Anschluss.

L2 GL1 L1 S1 PE N Amp T L3 F1 230 V~ T SCHUKI 2

Gerät falsch gesteckt
Bild 3: Die Lampen N, L1 und L2 leuchten. Beim Berühren der Elektrode leuchtet GL1 nicht auf.

Der Außenleiter ist nicht an den linken Steckerkontakt des Prüfgerätes geschaltet (Sicht auf die Anzeigen) und nicht prüfbereit. Schuki 2 drehen und erneut stecken.

L2 GL1 L1 S1 PE I N Amp T E L3 N 239 V~ T SCHUK12

Neutralleiter fehlt
Bild 4: Die Lampen L1 und PE leuchten. GL1 leuchtet beim Berühren der Elektrode.

Achten Sie unbedingt auf den Fehler in Bild 5.

L2 GL1 L1 PE N 91 Amp L3 FI T 230 V- SCHUKI 2

Neutralleiter fehlt, Außen- und Schutzleiter vertauscht.

Bild 5: Die Lampen L1 und PE leuchten. Keine Wirkung beim Berührung der Elektrode.
Außenleiter am Schutzkontakt!

L2 OL1 L1 S1 PK - Amp N T L3 F1 T 230 V~ SCHUKI 2

Schutzleiter fehlt
Bild 6: Die Lampen L1 und N leuchten. GL1 leuchtet beim Berühren der Elektrode.

L2 GL1 L1 91 PE Amp N T E L3 PI T 330 V~ SCHUKI 2

Außen- und Schutzleiter vertauscht

Bild 7: Nur die Lampe L2 leuchtet. Das Berühren der Elektrode hat keine Wirkung.
Dieses Fehlerbild zeigt sich auch, wenn das Prüfgerät falsch gesteckt ist.
Außenleiter am Schutzkontakt!

Schutzleiter fehlt, Außenleiter am Schutzkontakt
Bild 8: Die Lampen N, L1 und L2 leuchten. GL1 leuchtet beim Berühren der Elektrode.
Der Fehler ist typisch für alte Anlagen mit „klassischer Nullung“, wenn Außen- und Schutzleiter vertauscht sind.
Außenleiter am Schutzkontakt!

L2 GL1 L1 PE N SCHUKI 2 T H 230 V~ AMP

Neutralleiter unterbrochen, Außenleiter am Schutzkontakt
Bild 9: Die Lampen L1, PE und N leuchten. Keine Wirkung beim Berühren der Elektrode.

Der Fehler ist typisch für alte Anlagen mit „klassischer Nullung“, wenn Außen- und Schutzleiter vertauscht sind.

Außenleiter am Schutzkontakt!

Prüfen der FI-Schutzschaltung

Stecken Sie das Prüfgerät in eine Dose und prüfen Sie die Beschaltung. Wird kein Fehler angezeigt, können Sie die Prüfung der Schutzschaltung beginnen.

Stellen Sie den Nennfehlerstrom mit dem Schalter S1 auf den gewünschten Wert ein und drücken Sie die Taste T. Der Nennfehlerstrom fließt für 200 mS.

Hinweise:

■ Die Prüfung lässt sich auch an Anlagen ohne FI-Schutzschaltung durchführen.
■ Die Taste T darf nur alle 10 Sek. einmal betätigt werden.

L2 GL1 L1 PE N S1 Amp T E T L3 230 V~ T1 SCHUKI 2

Kein Fehler festgestellt

Bild 10: Alle Lampen im gelben Bereich leuchten. Die Lampe L3 leuchtet zusätzlich beim Drücken der Taste T auf. Nach dem Auslösen der FI-Schutzschaltung erlöschen alle Lampen.

Sollte die Schutzschaltung nicht auslösen, siehe erste Fehleranzeige-Fl.

L2 0.1 L1 A1 # B 8CHUKI 2

Schutzleiterwiderstand noch zulässig
Bild 11: Alle Lampen im gelben Bereich leuchten.

L3 leuchtet zusätzlich beim Drücken der Taste T auf, gleichzeitig erlischt PE.

Nach dem Auslösen der FI-Schutzschaltung erlöschen alle Lampen.

Der Schutzleiter hat einen erhöhten, jedoch noch zulässigen Widerstand.

Fehleranzeigen-FI

Neutral- und Schutzleiter vertauscht FI-Schutzschaltung defekt

Der Fehler zeigt sich wie in Bild 10 dargestellt.

Allerdings löst die FI-Schutzschaltung nicht aus, die Lampen im gelben Bereich leuchten weiter.

Schutzleiterwiderstand zu groß
Bild 12: Alle Lampen im gelben Bereich leuchten. L3 leuchtet zusätzlich beim Drücken der Taste T auf. Gleichzeitig erlischt PE und L2 blitzt kurzzeitig auf.

Nach 200 mS erlischt L3, die Lampen im gelben Bereich leuchten weiter. Die Fl-Schutzschaltung löst nicht aus.

Der Schutzleiter hat einen unzulässig hohen Widerstand. Es können sich lebensgefährlich hohe Spannungen am Schutzkontakt aufbauen!

Technische Daten

Betriebsspannung: 230 V, 50 Hz

Anzeige: Glimmlampen

Nennfehlerstrom: 10-30-100-300-500 mA200 mS

Zulässige Umgebungs-temperatur: -10 °C ... +30 °C

Einsteckdauer: unbegrenzt

Isolierung: Schutzklasse 2

Berührungselektrode: Ableitstrom < 10 μA

Abmessungen: 100 x 50 x 75 mm

Gewicht: 100 g

Anwendungsbereich

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.
