Testavit Schuki 2K - Měřicí zařízení Testboy - Bezplatný návod k obsluze

Typ výrobku	Zkoušečka zásuvek a proudových chráničů
Značka	Testboy
Model	Testavit Schuki 2K
Rozměry	100 x 50 x 75 mm
Hmotnost	100 g
Napájení	230 V, 50 Hz (přes síťovou zásuvku)
Zobrazení	Neonky
Hlavní funkce	Kontrola zapojení zásuvek, testování ochranných obvodů diferenciálního proudu
Nastavitelný jmenovitý poruchový proud	10, 30, 100, 300, 500 mA
Doba trvání diferenciálního testu	200 ms
Přípustná okolní teplota	-10 °C až +30 °C
Maximální doba připojení	Neomezená
Izolace	Ochrana třídy II
Kontaktní elektroda	Svodový proud < 10 μA
Údržba a čištění	Čistěte suchým hadříkem. Nepoužívejte rozpouštědla.
Bezpečnost	Nepoužívejte na instalacích pod nebezpečným napětím. Dodržujte pokyny v návodu.
Náhradní díly a opravitelnost	Žádné náhradní díly nejsou k dispozici. V případě poruchy kontaktujte poprodejní servis.
Obecné informace	Zařízení je určeno pouze pro aplikace popsané v návodu. Jakékoli jiné použití je zakázáno.

Často kladené otázky - Testavit Schuki 2K Testboy

Jak připojit Testavit Schuki 2K do zásuvky?

Otočte přepínač S1 do polohy OFF, poté připojte zařízení do kontrolované zásuvky. Dbejte na to, aby fáze byla na levém kontaktu konektoru (při pohledu z displeje).

Co dělat, když se po připojení nerozsvítí žádná kontrolka?

Pokud se nerozsvítí žádná kontrolka, dotkněte se kontaktní elektrody GL1. Pokud stále nic, fázový vodič není připojen. Pokud se kontrolka slabě rozsvítí, fáze je přítomna, ale zapojení je nesprávné. Zkontrolujte připojení zařízení.

Jak otestovat proudový chránič (RCD)?

Připojte tester do správně zapojené zásuvky. Voličem S1 vyberte jmenovitý poruchový proud (10–500 mA). Stiskněte tlačítko T: poruchový proud protéká po dobu 200 ms. Pokud RCD funguje, vypne a všechny kontrolky zhasnou.

Co znamenají kontrolky ve žluté zóně?

Kontrolky L1 (fáze), PE (ochrana) a N (neutrál) indikují připojení vodičů. Kombinace svítících/nesvítících kontrolek umožňuje diagnostikovat zapojení zásuvky.

Co dělat, když se kontrolka GL1 nerozsvítí při dotyku elektrody?

To znamená, že zařízení je špatně připojeno nebo je zásuvka špatně zapojena. Otočte Schuki 2 o 180° a znovu jej zapojte. Pokud problém přetrvává, fáze je pravděpodobně na ochranném kontaktu.

Jaký je význam kontrolky L3?

Kontrolka L3 (zelená zóna) indikuje test ochranného obvodu diferenciálního proudu. Rozsvítí se při stisknutí tlačítka T během testu RCD.

Jak interpretovat poruchu 'chybějící neutrální vodič'?

Pokud se rozsvítí kontrolky L1 a PE a GL1 se rozsvítí při dotyku, chybí neutrální vodič. V tomto případě mohou být fázový a ochranný vodič prohozeny. Podívejte se na obrázky v návodu.

Mohu testovat RCD bez uzemnění?

Ano, kontrolu lze provádět na instalacích bez diferenciální ochrany, ale test RCD bude fungovat pouze v případě, že je RCD přítomen.

Jaké je provozní napětí zařízení?

Zařízení pracuje při 230 V střídavých, 50 Hz.

Jak čistit Testavit Schuki 2K?

Použijte suchý a jemný hadřík. Nikdy nepoužívejte rozpouštědla nebo abrazivní prostředky.

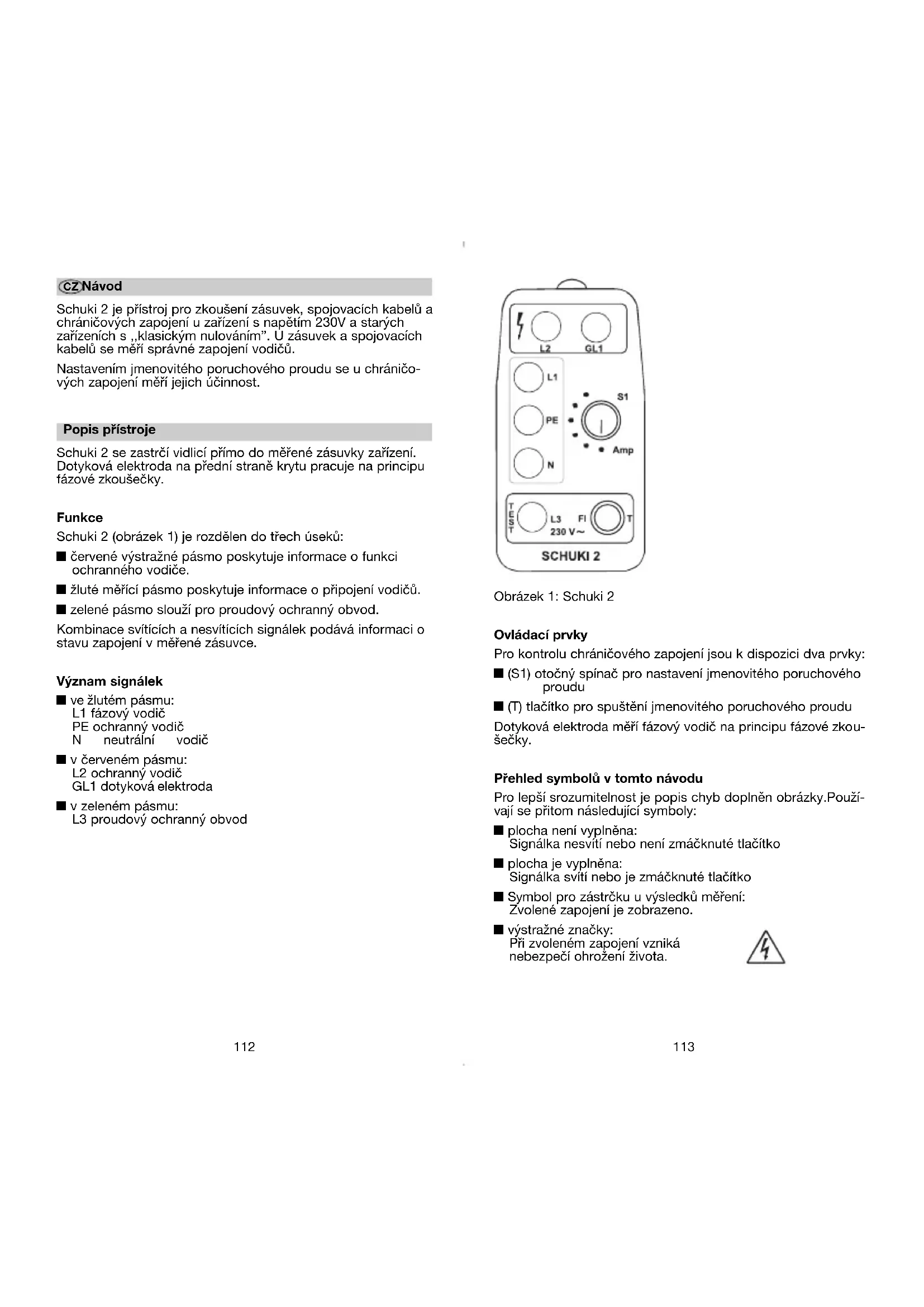

NÁVOD K OBSLUZE Testavit Schuki 2K Testboy

Zkoušečka proudových chráničů a zásuvek

Schuki 2 je prístroj pro zkoušení zásuvek, spojovacích kabelů a chráničových zapojení u zařízení s napětím 230V a starých zařízeních s „klasickým nulováním”. U zásuvek a spojovacích kabelů se měří správné zapojení vodičů.

Nastavením jmenovitého poruchového proudu se u chráničových zapojení měří jejich účinnost.

Popis prístroje

Schuki 2 se zastrčí vidlicí přímo do měřené zásuvky zařízení. Dotyková elektroda na přední straně krytu pracuje na principu fázové zkoušečky.

Funkce

Schuki 2 (obrázek 1) je rozdělen do třech úseků:

■ červené výstražné pásmo poskytuje informace o funkci ochranného vodiče.
■ žluté měřící pásmo poskytuje informace o připojení vodičů.
■ zelené pásmo slouží pro proudový ochranný obvod.

Kombinace svítících a nesvítících signálek podává informaci o stavu zapojení v měřené zásuvce.

Význam signálek

■ ve žlutém pásmu: L1 fázový vodič PE ochranný vodič N neutrální vodič
■ v červeném pásmu: L2 ochranný vodič GL1 dotyková elektroda
■ v zeleném pásmu: L3 proudový ochranný obvod

L2 GL1 L1 PE N S1 Amp TEST L3 FI T 230 V~ SCHUKI 2

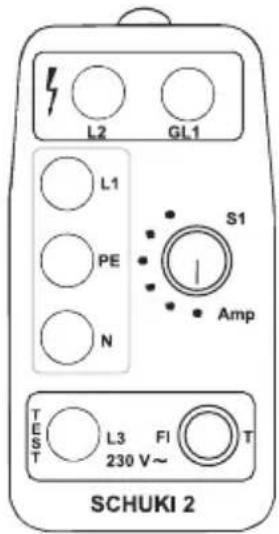

Obrázek 1: Schuki 2

Ovládací prvky

Pro kontrolu chráničového zapojení jsou k dispozici dva prvky:

■ (S1) otočný spínač pro nastavení jmenovitého poruchového proudu
■ (T) tlačitko pro spuštění jmenovitého poruchového proudu Dotyková elektroda měří fázový vodič na principu fázové zkoušečky.

Přehled symbolů v tomto návodu

Pro lepší srozumitelnost je popis chyb doplněn obrázky. Používají se přitom následující symboly:

■ plocha není vyplněna: Signálka nesvítí nebo není zmáčknuté tlačítko
■ plocha je vyplněna: Signálka svítí nebo je zmáčknuté tlačítko
■ Symbol pro zástrčku u výsledků měření: Zvolené zapojení je zobrazeno.
■ výstražné značky: Při zvoleném zapojení vzniká nebezpečí ohrožení života.

Měření zásuvek a spojovacích kabelů

Měření zásuvek a spojovacích kabelů probíhá úplně stejným způsobem. V textu se přitom bude mluvit pouze i zásuvkách.

Obsluha je velmi jednoduchá. Otočte spínačem S1 na OFF a zasuňte přístroj do měřené zásuvky. Přitom musíte dát pozor, aby fázový vodič doléhal na levý kontakt vidlice (pohled na zobrazovanou stranu přístroje).

Přístroj je připraven k měření, pokud se při dotyku elektrodu rozsvíti signálka GL1. Pokud tomu tak není, je přístroj špatně zastrčen do zásuvky nebo je zásuvka chybně zapojena. Zasuňte Schuki 2 do zásuvky obráceně a znovu zkontrolujte polohu.

L2 GL1 L1 PE N GS Amp TE T L3 PI 230 V~ SCHUKI2

Nebyla zjištěna žádná chyba

Obrázek 2: Ve žlutém pásmu svítí všechny signálky. Při dotyku elektrody musí svítit signálka GL1.

Bezpodmínečně si všimněte chyb na obrázku 9.

Zobrazení chyb

Neprotéká proud

Nesvítí žádná signálka. Dodatečně se dotkněte elektrody. Pokud se ani potom nerozsvítí žádná signálka, není fázový vodič připojen.

Pokud svítí jedna ze signálek ve žlutém pásmu, dotýká se fázový vodič příslušného přívodu.

L3 GL1 L1 PE H T L3 H 230 V~ SCHUKI 2 B1 Amp Y

Přístroj je chybně zapojen

Obrázek 3: Svítí signálky N, L1 a L2. Při dotyku elektrody se GL1 nerozsvítí.

Fázový vodič není připojen na levý kontakt zkoušečky (pohled na displeje) a není připraven k měření. Schuki 2 otočte a znovu ho zasuňte do zásuvky.

L3 GL1 L1 PE N B1 Amp L3 H 230 V- T SCHUKI 2

Chybí nulový vodič

Obrázek 4: Svítí signálky L1 a PE. Při dotyku elektrody GL1 svítí.

Bezpodmínečně si všimněte chyb na obrázku 5.

L3 OL1 L1 PE N SCHUK12 T TEST L3 FI 230 V~ B1 Amp T

Chybí nulový vodič, fázový a ochranný vodič jsou zaměněny.

Obrázek 5: Svítí signálky L1 a PE. Žádná reakce při dotyku elektrody.

Fázový vodič je na ochranného kontaktu!

Chybí ochranný vodič

Obrázek 6: Svítí signálky L1 a N. Při dotyku elektrody GL1 svítí. Fázový a ochranný vodič jsou zaměněny.

L2 GL1 L1 S1 PE Amp N L3 FI T 230 V~ SCHUKI 2

Fázový a ochranný vodič jsou zaměněny

Obrázek 7: Svítí pouze signálka L2. Žádná reakce při dotyku elektrody.

Tento chybový obrázek se ukáže i tehdy, když je zkoušečka špatně zasunuta do zásuvky.

Fázový vodič je na ochranném kontaktu!

L2 GL1 L1 S1 PE N Amp L3 FI T 230 V~ SCHUKI 2

Ochranný vodič chybí, fázový vodič je na ochranném kontaktu

Obrázek 8: Svítí signálky N, L1 a L2. Při dotyku elektrody GL1 svítí.

Chyba je typická pro stará zařízení s „klasickým nulováním”, pokud jsou zaměněny fázový a ochranný vodič.

Fázový vodič je na ochranném kontaktu!

L2 GL1 L1 FE N S1 Amp T L3 PI 230 V~ T SCHUKI2

Nulový vodič je prerušen, fázový vodič je na ochranném kontaktu

Obrázek 9: Svítí signálky L1, PE a N. Žádná reakce při dotyku elektrody.

Chyba je typická pro stará zařízení s „klasickým nulováním”, pokud jsou zaměněny fázový a ochranný vodič.

Fázový vodič je na ochranném kontaktu!

Měření chráničových zapojení

Zasuňte zkoušečku do zásuvky a zkontrolujte zapojení. Pokud se nezobrazí žádná chyba, můžete začít s měřením chráničového zapojení.

Pomocí spínače S1 nastavte jmenovitý chybový proud na požadovanou hodnotu a stiskněte tlačítko T. Jmenovitý chybový proud protéká po dobu 200 ms.

Pokyny:

■ Měření lze provádět i na zařízeních bez chráničových ochranných zapojení.
■ Tlačítko T se smí stisknout pouze jednou za každých 10 vteřin.

L2 GL1 L1 S1 PE N Amp L3 F1 T 230 V~ SCHUK 2

Nebyla zjištěna žádná chyba

Obrázek 10: Ve žlutém pásmu svítí všechny signálky. Navíc se při stisknutí tlačitka T rozsvítí se signálka L3. Při vypnutí chráničového ochranného spojení všechny signálky zhasnou.

Pokud by ochranný obvod nevypnul, viz první chybové hlášení u chráničových ochranných zapojení.

Obrázek 11: Ve žlutém pásmu svítí všechny signálky.

L3 se navíc rozsvítí při stisknutí tlačítka T, zároveň zhasne PE. Při vypnutí proudového ochranného zapojení všechny signálky zhasnou.

Ochranný vodič má sice zvýšený, ale ještě povolený odpor.

Zobrazení chyb u chráničových ochranných zapojení

Nulový a ochranný vodič jsou zaměněny proudový ochranný obvod je vadný

Chyba se zobrazí stejným způsobem jako na obrázku 10.

Proudový ochranný obvod nevypne a signálky ve žlutém pás-mu dále svítí.

L1 PL N R - obvodu není přípustný

Obrázek 12: Ve žlutém pásmu svítí všechny signálky. Navíc se při stisknutí tlačítka T rozsvítí L3. Současně zhasne PE a krátce se rozsvítí L2.

Po 200 ms zhasne L3, signálky ve žlutém pásmu svítí dále. Proudový ochranný obvod nevypíná.

Ochranný vodič má nepřípustně vysoký odpor. Na ochranném kontaktu může vzniknout vysoké napětí nebezpečné životu!

Technické údaje

Provozní napětí: 230 V, 50 Hz
Způsob zobrazení: Doutnavky
Jmenovitý chybový proud: 10-30-100-300-500 mA200 mS
Přípustná teplota okolního prostředí: -10 °C ... +30 °C
Doba zastrčení do zásuvky: neomezená
Izolace: Třída ochrany 2
Dotyková elektroda:	Svodový proud < 10 μA
Rozměry:	100 x 50 x 75 mm
Hmotnost:	100 g

Oblast použití

Přístroj je určen pouze pro účel uvedený v návodu k použití. Jiné použití není přípustné a může vést k úrazu nebo zničení přístroje. Takovýto druh použití vede k okamžitému zániku jakýchkoliv nároků na záruční opravy nebo nároků z odpovědnosti za vady ze strany uživatele vůči výrobci.
