Testavit Schuki 2K - Mätningsutrustning Testboy - Gratis bruksanvisning och manual

Produkttyp	Uttag- och jordfelsbrytartestare
Varumärke	Testboy
Modell	Testavit Schuki 2K
Mått	100 x 50 x 75 mm
Vikt	100 g
Strömförsörjning	230 V, 50 Hz (via eluttag)
Display	Neonlampor
Huvudfunktioner	Kontroll av uttagsledningar, test av jordfelsbrytarkretsar
Justerbar nominell felström	10, 30, 100, 300, 500 mA
Jordfelsbrytartestets varaktighet	200 ms
Tillåten omgivningstemperatur	-10 °C till +30 °C
Maximal inkopplingstid	Obegränsad
Isolering	Skyddsklass II
Kontaktelektrod	Läckström < 10 μA
Underhåll och rengöring	Rengör med en torr trasa. Använd inte lösningsmedel.
Säkerhet	Använd inte på installationer med farlig spänning. Följ anvisningarna i bruksanvisningen.
Reservdelar och reparerbarhet	Inga reservdelar tillgängliga. Kontakta kundtjänst vid fel.
Allmän information	Apparaten är endast avsedd för de användningsområden som beskrivs i bruksanvisningen. All annan användning är förbjuden.

Vanliga frågor - Testavit Schuki 2K Testboy

Hur ansluter man Testavit Schuki 2K till ett uttag?

Vrid omkopplaren S1 till OFF, anslut sedan apparaten till uttaget som ska kontrolleras. Se till att fasen är på kontaktens vänstra sida (sett från displayen).

Vad gör man om ingen lampa tänds efter anslutning?

Om ingen lampa tänds, rör vid kontaktelektroden GL1. Om fortfarande inget händer är fasledaren inte ansluten. Om en lampa lyser svagt är fasen närvarande men ledningarna är felaktiga. Kontrollera apparatens anslutning.

Hur testar man en jordfelsbrytare (RCD)?

Anslut testaren till ett korrekt kopplat uttag. Välj nominell felström med väljaren S1 (10-500 mA). Tryck på knappen T: felströmmen flyter under 200 ms. Om RCD:n fungerar löser den ut och alla lampor släcks.

Vad betyder lamporna i det gula området?

Lamporna L1 (fas), PE (skydd) och N (nolla) visar ledarnas anslutning. Kombinationen av tända/släckta lampor används för att diagnostisera uttagsledningarna.

Vad gör man om lampan GL1 inte tänds vid beröring av elektroden?

Det innebär att apparaten är felaktigt ansluten eller att uttaget är felkopplat. Vrid Schuki 2 180° och anslut igen. Om problemet kvarstår är fasen troligen på skyddskontakten.

Vad är betydelsen av lampan L3?

Lampan L3 (grönt område) indikerar test av jordfelsbrytarkretsen. Den tänds när man trycker på knappen T under RCD-test.

Hur tolkar man felet 'saknad neutralledare'?

Om lamporna L1 och PE tänds och GL1 tänds vid beröring saknas neutralledaren. I så fall kan fas- och skyddsledare vara omvända. Se figurerna i bruksanvisningen.

Kan jag testa en RCD utan jordning?

Ja, kontroll kan utföras på installationer utan jordfelsbrytare, men RCD-testet fungerar endast om en RCD finns.

Vad är apparatens driftspänning?

Apparaten arbetar med 230 V växelström, 50 Hz.

Hur rengör man Testavit Schuki 2K?

Använd en torr och mjuk trasa. Använd aldrig lösningsmedel eller slipande rengöringsmedel.

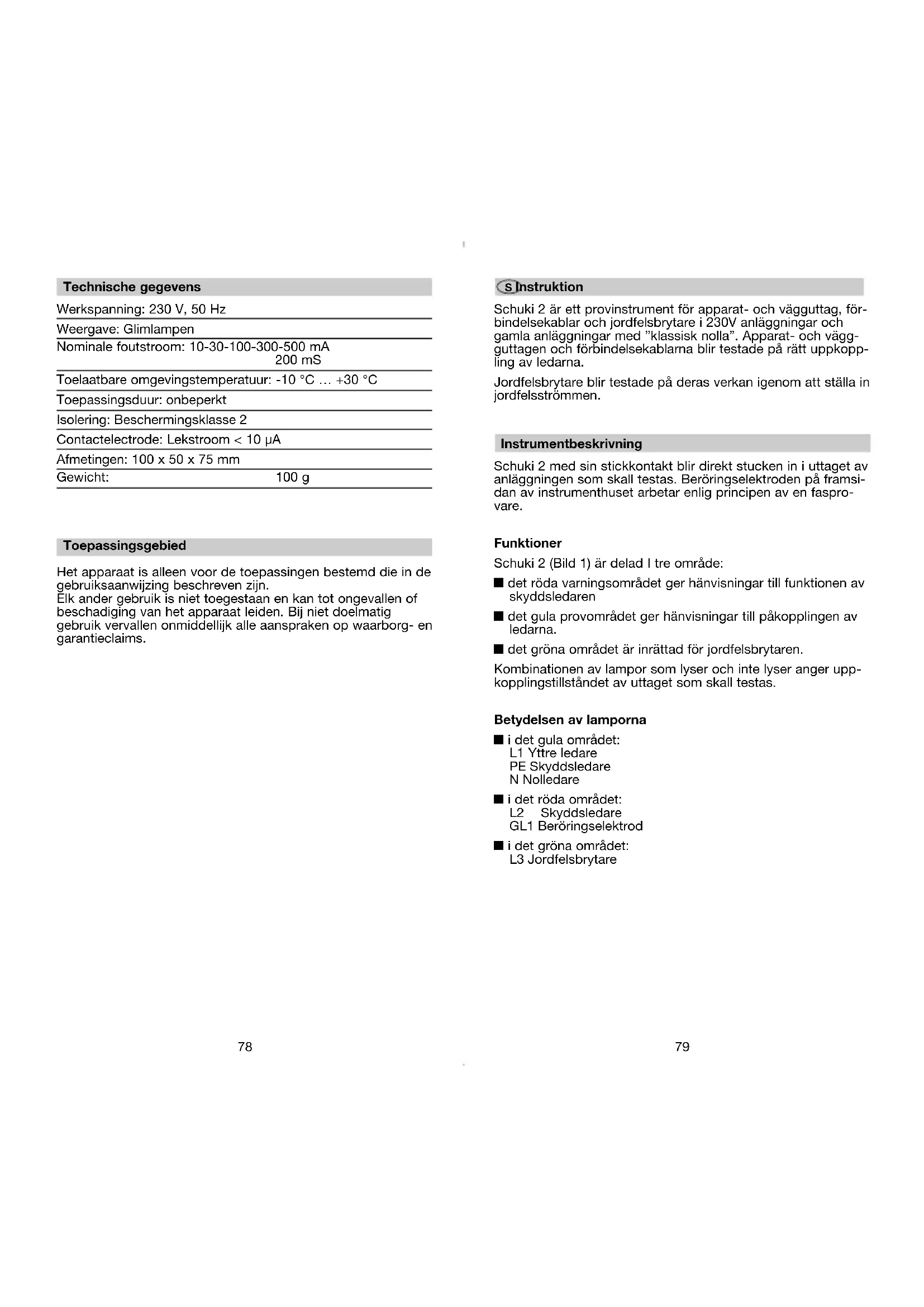

BRUKSANVISNING Testavit Schuki 2K Testboy

Kortslutnings- och väggkontaktsprovare

Schuki 2 är ett provinstrument för apparat- och vägguttag, förbindelsekablar och jordfelsbrytare i 230V anläggningar och gamla anläggningar med "klassisk nolla". Apparat- och vägguttagen och förbindelsekablarna blir testade på rätt uppkoppling av ledarna.

Jordfelsbrytare blir testade på deras verkan igenom att ställa in jordfelsströmmen.

Instrumentbeskrivning

Schuki 2 med sin stickkontakt blir direkt stucken in i uttaget av anläggningen som skall testas. Beröringselektroden på framsidan av instrumenthuset arbetar enlig principen av en fasprovare.

Funktioner

Schuki 2 (Bild 1) är delad I tre område:

■ det röda varningsområdet ger hänvisningar till funktionen av skyddsledaren
■ det gula provområdet ger hänvisningar till påkopplingen av ledarna.
■ det gröna området är inrättad för jordfelsbrytaren.

Kombinationen av lampor som lyser och inte lyser anger upp-kopplingstillståndet av uttaget som skall testas.

Betydelsen av lamporna

■ i det gula området: L1 Yttre ledare PE Skyddsledare N Nolledare
■ i det röda området: L2 Skyddsledare GL1 Beröringselektrod
■ i det gröna området: L3 Jordfelsbrytare

L2 GL1 L1 PE N S1 I Amp TEST L3 FI T 230 V~ SCHUKI 2

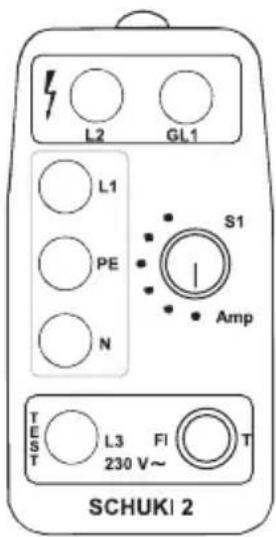

Bild 1: Schuki 2

Hanteringselement

För provning av jordfelsbrytaren är två element planerade:

■ (S1) Vridknapp för att ställa in jordfelsströmmen
■ (T) Knapp för att utlösa jordfelsströmmen

Beröringselektroden testar den yttre ledaren enligt principen av en fasprovare.

Symboler i denna beskrivning

För en bättre översikt understöds skildringen av felen av bilder. Därvid används följande symboler:

■ Ytan är inte utfylld: Lampan lyser inte eller knappen är inte tryckt
■ Ytan är utfylld: Lampan lyser eller knappen är tryckt
■ Symbol för uttag vid resultatet av en provning: Den fastställda uppkopplingen blir visad.
■ Symbol för fara: Vid den fastställda uppkopplingen härskar livsfara

Provning apparat- och vägguttag och förbindelseledningar

Provningen av apparat- och vägguttag väggkontaktor och förbindelseledningar är komplett lika. Därför används i texten enbart uttag.

Användningen är mycket enkel. Vrid S1 knappen till OFF och stick in instrumentet I uttaget som skall testas. Beakta därvid att den yttre ledaren ligger an på den vänstra kontakten av stickkontakten (Sikt på visningen av instrumentet).

Kontroll av det rätta lägget

Instrumentet är bered för provning, om vid beröring av elektroden lampan GL1 lyser upp. Sker detta inte är instrumentet eller uttaget fel uppkopplad. Stick in Schucki I på andra hållet och undersök lägget på nytt.

L2 GL1 L1 PE N SCHUKI 2 T L3 FI 230 V~ G1 J Amp T

Bild 2: Alla lampor i det gula området lyser. Vid beröring av elektroden måste GL1 lampan lysa.

Beakta särkilt det visade felet i bild 9.

Felmeddelande

Inget strömflöde

Det lyser ingen lampa. Rör också vid elektroden,. Lyser fortfarande ingen lampa upp, är den yttre ledaren inte uppkopplad. Glimmar en lampa I det gula området, så ligger den yttre ledaren an på den respektive kontakten.

L3 GL1 L1 PE N T S T L3 F1 230 V~ SCHUKI 2 R1 Amp T

Instrumentet fel uppkopplad
Bild 3: Lamporna N, L1 och L2 lyser. Vid beröring av elektroden lyser GL1 inte upp.

Den yttre ledaren är inte uppkopplad till den vänstra stickkontakten av instrumentet (sikt på visningen) och inte bered för en provning. Vrid Schuki 2 och koppla upp på nytt.

L3 GL1 L1 PE N Amp T L3 F1 233 V~ SCHUK12

Nolledaren saknas
Bild 4: Lamporna L1 och PE lyser. GL1 lyser vid beröring av elektroden.

Beakta särkilt det visade felet i bild 5.

L3 OL1 L1 PE N S1 Amp L3 F1 T 230 V~ SCHUKO 2

Nolledaren saknas, Yttre- och skyddsledare förväxlade.

Bild 5: Lamporna L1 och PE lyser. Beröring av elektroden har ingen verkan.
Yttre ledare på skyddskontakten!

L2 GL1 L1 S1 PC I N Amp L3 FI T 230 V~ SCHUKI 2

Skyddsledaren saknas
Bild 6: Lamporna L1 och N lyser. GL1 lyser vid beröring av elektroden.

L3 GLT L1 PE N SCHUKI 2 L3 230 V~ FI T Avg B1

Yttre- och skyddsledare förväxlade.
Bild 7: Enbart lampan L2 lyser. Beröring av elektroden har ingen verkan.

Denna fel indikering visar sig också, om provinstrumentet är fel anslutet.

Yttre ledare på skyddskontakten!

L2 GL1 L1 PE N S1 Amp T C T L3 F1 230 V~ TCHUKI2

Skyddsledaren saknas, Yttre ledare på skyddskontakten
Bild 8: Lamporna N, L1 och L2 lyser. GL1 lyser vid beröring av elektroden.

Felet är typiskt för gamla anläggningar med "klassisk nolla", om den yttre- och skyddsledaren har blivit förväxlade.

Yttre ledaren på skyddskontakt!

L3 GL1 L1 S1 I PE N Amp L3 T1 T 230 V~ SCHUKI 2

Neutralledaren avbruten, yttre ledaren på skyddskontakten.
Bild 9: Lamporna L1, PE och N lyser. Ingen verkan vid beröring av elektroden.

Felet är typiskt för gamla anläggningar med "klassisk nolla", om den yttre- och skyddsledaren har blivit förväxlade.

Yttre ledare på skyddskontakten!

Stick in instrumentet i ett uttag och testa uppkopplingen. Blir inget fel indikerat, kan provningen av skyddsledaren påbörjas.

Vrid S1 knappen till den önskade jordfelsströmmen och tryck på T knappen. Jordfelsströmmen flyter i 200 ms.

Obs.:

■ Provningen kan också genomföras på anläggningar utan jordfelsbrytare.
■ Knappen T får bara tryckas en gång varje 10 sekunder.

Inget fel fastställt

Bild 10: Alla lampor i det gula området lyser. Ytterligare lyser L3 upp vid tryck på T knappen. Efter utlösandet av jordfelsbrytaren släcks alla lampor.

Skulle inte jordfelsbrytaren utlösas, se första felmeddelande för jordfelsbrytaren.

L2 601 L1 R1 N Bmp L2 T1 T 8CHUKI 2

Motståndet av skyddsledaren är tillåtet

Bild 11: Alla lampor i det gula området lyser.

L3 lyser också vid tryck på knappen T, samtidigt släcks PE.

Efter utlösandet av jordfelsbrytaren släcks alla lampor.

Skyddsledaren har ett höjd men tillåtet motständ.

Visning av fel av jordfelsbrytaren

Noll- och skyddsledaren förväxlade Jordfelsbrytaren defekt

Visserligen löses jordfelsbrytaren inte ut, lamporna I det gula området lyser vidare.

L2 GCI L1 A1 PP Bmp N L3 P1 T SCHUN 2 200 V-

L1 PL R N R - inte tilläten

Motståndet av skyddsledaren är för stort
Bild 12: Alla lampor i det gula området lyser. Ytterligare lyser L3 upp vid tryck på T knappen. Samtidigt släcks PE und L2 blixtrar kortvarigt upp.

Efter 200 ms släcks L3, lamporna I det gula området vidare. Jordfelsbrytaren löses inte ut.

Skyddsledaren har ett inte tillåtet för stort mostånd. En livsfarlig hög spänning kan bygga upp sig vid skyddskontakten!

Tekniska data

Driftsspänning: 230 V, 50 Hz

Visning: glimlampor

Jordfelsström: 10-30-100-300-500 mA

200 mS

Tillåten miljötemperatur: -10 °C ... +30 °C

Instickningstid: obegränsad

Isolering: skyddsklass 2

Beröringselektrod: avledningsström < 10 μA

Mått: 100 x 50 x 75 mm

Vikt: 100 g

Användningsområde

Instrumentet får enbart användas så som beskrivs i bruksanvisningen.

Annan användning kan leda till olyckor och att instrumentet förstörs. Vid sådana användningar förlorar användaren omedelbart alla rättigheter att ställa krav gentemot tillverkaren.
