Typ produktu	Tester gniazdek i wyłączników różnicowoprądowych
Marka	Testboy
Model	Testavit Schuki 2K
Wymiary	100 x 50 x 75 mm
Waga	100 g
Zasilanie	230 V, 50 Hz (przez gniazdko sieciowe)
Wyświetlacz	Lampy neonowe
Główne funkcje	Kontrola okablowania gniazdek, testowanie obwodów ochrony różnicowoprądowej
Regulowany prąd różnicowy znamionowy	10, 30, 100, 300, 500 mA
Czas testu różnicowego	200 ms
Dopuszczalna temperatura otoczenia	-10 °C do +30 °C
Maksymalny czas podłączenia	Nieograniczony
Izolacja	Ochrona klasy II
Elektroda kontaktowa	Prąd upływu < 10 μA
Konserwacja i czyszczenie	Czyścić suchą szmatką. Nie używać rozpuszczalników.
Bezpieczeństwo	Nie używać na instalacjach pod niebezpiecznym napięciem. Przestrzegać instrukcji.
Części zamienne i możliwość naprawy	Brak dostępnych części zamiennych. W przypadku usterki skontaktować się z serwisem.
Informacje ogólne	Urządzenie przeznaczone wyłącznie do zastosowań opisanych w instrukcji. Jakiekolwiek inne użycie jest zabronione.

Często zadawane pytania - Testavit Schuki 2K Testboy

Jak podłączyć Testavit Schuki 2K do gniazdka?

Obróć przełącznik S1 w pozycję OFF, a następnie podłącz urządzenie do sprawdzanego gniazdka. Upewnij się, że faza znajduje się na lewym styku wtyczki (widok od strony wyświetlacza).

Co zrobić, jeśli po podłączeniu żadna lampka się nie świeci?

Jeśli żadna lampka się nie świeci, dotknij elektrody kontaktowej GL1. Jeśli nadal nic, przewód fazowy nie jest podłączony. Jeśli jedna lampka świeci słabo, faza jest obecna, ale okablowanie jest nieprawidłowe. Sprawdź podłączenie urządzenia.

Jak przetestować wyłącznik różnicowoprądowy (RCD)?

Podłącz tester do prawidłowo okablowanego gniazdka. Za pomocą selektora S1 wybierz znamionowy prąd różnicowy (10-500 mA). Naciśnij przycisk T: prąd różnicowy płynie przez 200 ms. Jeśli RCD działa, wyłączy się i wszystkie lampki zgasną.

Co oznaczają lampki w żółtej strefie?

Lampki L1 (faza), PE (ochrona) i N (neutralny) wskazują połączenie przewodów. Kombinacja zapalonych/zgaszonych lampek pozwala zdiagnozować okablowanie gniazdka.

Co zrobić, jeśli lampka GL1 nie świeci przy dotknięciu elektrody?

Oznacza to, że urządzenie jest źle podłączone lub gniazdko jest źle okablowane. Obróć Schuki 2 o 180° i podłącz ponownie. Jeśli problem nadal występuje, faza prawdopodobnie znajduje się na styku ochronnym.

Jakie jest znaczenie lampki L3?

Lampka L3 (zielona strefa) wskazuje test obwodu ochrony różnicowoprądowej. Świeci się po naciśnięciu przycisku T podczas testu RCD.

Jak interpretować usterkę 'brak przewodu neutralnego'?

Jeśli lampki L1 i PE świecą, a GL1 świeci przy dotknięciu, brakuje przewodu neutralnego. W takim przypadku przewód fazowy i ochronny mogą być odwrócone. Patrz rysunki w instrukcji.

Czy mogę testować RCD bez uziemienia?

Tak, sprawdzenie można przeprowadzić na instalacjach bez zabezpieczenia różnicowoprądowego, ale test RCD zadziała tylko wtedy, gdy RCD jest obecny.

Jakie jest napięcie robocze urządzenia?

Urządzenie działa pod napięciem 230 V prądu przemiennego, 50 Hz.

Jak czyścić Testavit Schuki 2K?

Użyj suchej, miękkiej szmatki. Nigdy nie używaj rozpuszczalników ani środków ściernych.

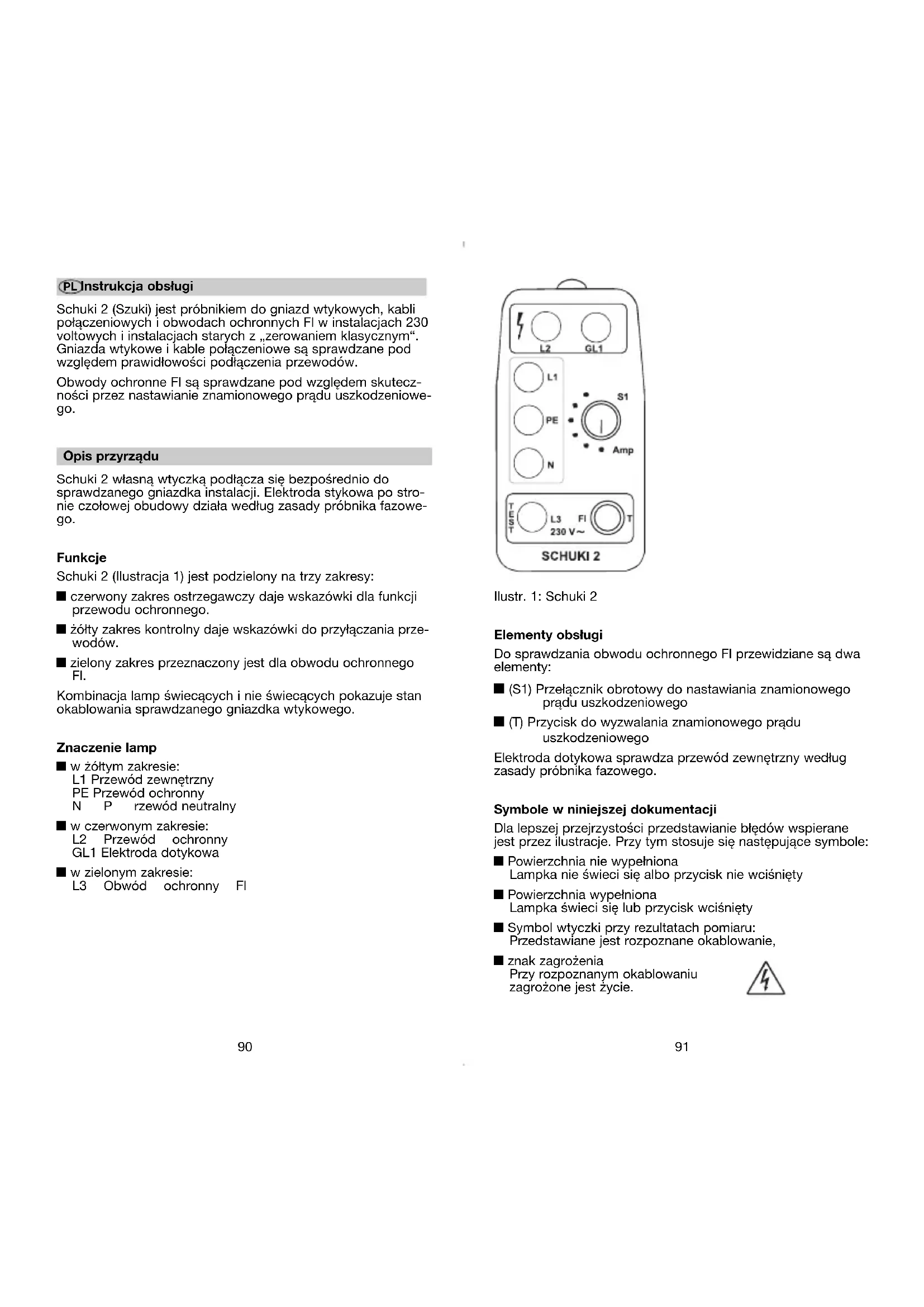

INSTRUKCJA OBSŁUGI Testavit Schuki 2K Testboy

PL Instrukcja obsługi

Próbnik przewodu ochronnego i gniazd wtykowych

PL Instrukcja obsługi

Schuki 2 (Szuki) jest próbnikiem do gniazd wtykowych, kabli połączeniowych i obwodach ochronnych FI w instalacjach 230 voltowych i instalacjach starych z „zerowaniem klasycznym”. Gniazda wtykowe i kable połączeniowe są sprawdzane pod względem prawidłowości podłączenia przewodów.

Obwody ochronne FI są sprawdzane pod względem skuteczności przez nastawianie znamionowego prądu uszkodzeniowego.

Opis przyrządu

Schuki 2 własną wtyczką podłącza się bezpośrednio do sprawdzanego gniazdka instalacji. Elektroda stykowa po stronie czołowej obudowy działa według zasady próbnika fazowego.

Funkcje

Schuki 2 (llustracja 1) jest podzielony na trzy zakresy:

■ czerwony zakres ostrzegawczy daje wskazówki dla funkcji przewodu ochronnego.
■ żółty zakres kontrolny daje wskazówki do przyłączania przewodów.
■ zielony zakres przeznaczony jest dla obwodu ochronnego FI.

Kombinacja lamp świecących i nie świecących pokazuje stan okablowania sprawdzanego gniazdka wtykowego.

Znaczenie lamp

■ w żółtym zakresie:
L1 Przewód zewnętrzny
PE Przewód ochronny
N P rzewód neutralny

■ w czerwonym zakresie:
L2 Przewód ochronny
GL1 Elektroda dotykowa

■ w zielonym zakresie: L3 Obwód ochronny FI

L2 GL1 L1 PE N S1 Amp TEST L3 FI T 230 V~ SCHUKI 2

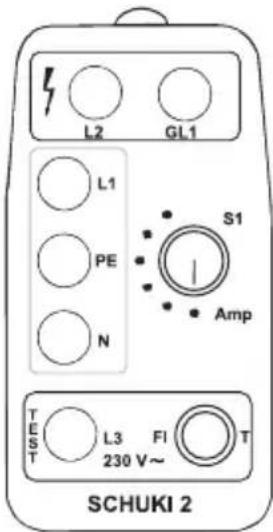

Ilustr. 1: Schuki 2

Elementy obsługi

Do sprawdzania obwodu ochronnego FI przewidziane są dwa elementy:

■ (S1) Przełącznik obrotowy do nastawiania znamionowego prądu uszkodzeniowego
■ (T) Przycisk do wyzwalania znamionowego prądu uszkodzeniowego

Elektroda dotykowa sprawdza przewód zewnętrzny według zasady próbnika fazowego.

Symbole w niniejszej dokumentacji

Dla lepszej przejrzystości przedstawianie błędów wspierane jest przez ilustracje. Przy tym stosuje się następujące symbole:

■ Powierzchnia nie wypełniona Lampka nie świeci się albo przycisk nie wciśnięty
■ Powierzchnia wypełniona Lampka świeci się lub przycisk wciśnięty
■ Symbol wtyczki przy rezultatach pomiaru: Przedstawiane jest rozpoznane okablowanie,

■ znak zagrożenia Przy rozpoznanym okablowaniu zagrożone jest życie.

Sprawdzanie gniazd wtykowych i przewodów połączeniowych

Sprawdzenie gniazd wtykowych i przewodów połączeniowych jest zupełnie takie same. Dlatego w tekście mowa jest tylko o gniazdkach.

Obsługa jest bardzo prosta. Przekręcić przełącznik S1 na OFF i wetknąć przyrząd do sprawdzanego gniazdka. Przy tym należy uważać, ażeby przewód zewnętrzny przylegał do lewego styku wtyczki (widok na wyświetlacz przyrządu).

Sprawdzanie prawidłowego położenia

Przyrząd jest gotowy do pracy, leżeli przy styku elektrody zaświeca się lampka GL1. Jeżeli tak nie jest, wówczas przy-rząd jest niewłaściwie wetknięty lub gniazdko błędnie okablowane. Wetknąć Schuki 2 odwrotnie do gniazdka i sytuację ponownie sprawdzić.

L2 GL1 L1 PE N SCHUKI2 T E T L3 230 V~ N Amp T

Nie ma stwierdzenia błędu

Ilustr. 2: Świecą się wszystkie lampki w żółtym zakresie. Przy dotknięciu elektrody powinna świecić się lampka GL1.

Koniecznie uważać na błąd w ilustr. 9.

Wskazania błędów

Brak przepływu prądu

Żadna lampka się nie świeci. Dotknąć dodatkowo jeszcze elektrodę. Jeżeli nadal żadna lampka się nie zaświeci, to przewód zewnętrzny nie jest podłączony.

Jeżeli świeci się jedna z lampek żółtego zakresu, to przewód zewnętrzny podłączony jest do przynależnego przyłącza.

L3 GL1 L1 PE H T L3 H 230 V~ SCHUKI 2 B1 Amp

Przyrząd nieprawidłowo wetknięty

Ilustr. 3 Lampki N, L1 oraz L2 świeca się. Przy dotknięciu elektrody GL1 nie zaświeca się

Przewód zewnętrzny nie jest podłączony do lewego styku wtyczki próbnika (patrząc na wyświetlacz) i nie gotowy do sprawdzenia. Schuki 2 obrócić i ponownie wetknąć.

L3 GL1 L1 PE N SBUKO 2 AMP 230 V~ T

Brak przewodu neutralnego

Ilustr. 4: Lampki L1 i PE świecą się. GL1 świeci się przy dotknięciu elektrody.

Uważać na błąd według ilustr. 5.

L3 OL1 L1 PE N SCHUK12 T TEST L3 FI 230 V~ B1 Amp T

Brak przewodu neutralnego. Przewody zewnętrzny i ochronny są zamienione.

Ilustr. 5: Lampki L1 i PE świecą się. Brak reakcji przy dotknięciu elektrody.

Przewód zewnętrzny na zestyku ochronnym!

L2 GL1 L1 91 PC Amp N T L3 FL T 233 V~ SCHUKI 2

Brak przewodu ochronnego

Ilustr. 6: Lampki L1 i N świecą się. GL1 świeci się przy dotknięciu elektrody.

L2 GL1 L1 S1 PE Amp N L3 FI T 230 V~ SCHUKI 2

Przewody zewnętrzny i ochronny są zamienione

Ilustr. 7: Świeci się tylko lampka L2. Dotknięcie elektrody jest bez skutku.

Taka ilustracja błędu ukazuje się również wówczas, gdy próbnik jest nieprawidłowo wetknięty.

Przewód zewnętrzny na zestyku ochronnym!

L2 GL1 L1 S1 PE N Amp L3 FI T 230 V~ SCHUKI 2

Brak przewodu ochronnego, przewód zewnętrzny na zestyku ochronnym

Ilustr. 8: Lampki N, L1 oraz L2 świecą się. GL1 świeci się przy dotknięciu elektrody.

Bład ten jest typowy w starych instalacjach o „zerowaniu klasycznym“, gdy przewody zewnętrzny i ochronny są zamienione.

Przewód zewnętrzny na zestyku ochronnym!

L2 GL1 L1 FE N S1 Amp T L3 PI 230 V~ T SCHUKI2

Przewód neutralny jest przerwany, przewód zewnętrzny na zestyku ochronnym

Ilustr. 9: Lampki L1, PE i N świecą się. Brak reakcji przy dotknięciu elektrody.

Bład ten jest typowy w starych instalacjach o „zerowaniu klasycznym“, gdy przewody zewnętrzny i ochronny są zamienione.

Przewód zewnętrzny na zestyku ochronnym!

Sprawdzanie obwodu ochronnego FI

Wetknąć próbnika do gniazdka i sprawdzić okablowanie Jeżeli brak wskazania błędu można rozpocząć sprawdzenie obwodu ochronnego.

Ustawić prąd uszkodzeniowy przełącznikiem S1 na pożadaną wartość i na cisnąć na przycisk T. Znamionowy prąd uszkodzeniowy płynie na 200 msec.

Wskazówki:

■ Kontrolę taką można przeprowadzić również bez obwodu ochronnego Fl.
■ Na przycisk T ten można nacisnąć tylko raz co 10 sek.

L2 GL1 L1 S1 PE N S Amp L3 F1 T 230 V~ SCHUKJ 2

Nie stwierdzono błędu

Ilustr. 10: Świeca się wszystkie lampki w żółtym zakresie. Lampka L3 zaświeca się dodatkowo przy naciśnięciu na przycisk T. Po wyzwoleniu obwodu ochronnego FI gasną wszystkie lampki.

Gdyby obwód ochronny nie wyzwolił się, porównać z pierwszym wskazaniem błędu Fl.

Oporność przewodu ochronnego jeszcze dopuszczalna

Ilustr. 11: Wszystkie lampki w żółtym zakresie świecą się.

L3 zaświeca się dodatkowo przy naciśnięciu na przycisk T, jednocześnie gaśnie PE.

Po wyzwoleniu obwodu ochronnego FI gasną wszystkie lampki.

Przewód ochronny ma podwyższoną, choć jeszcze dopuszczalną oporność.

Sprawdzanie obwodu ochronnego FI

Przewody neutralny i ochronny zamienioneUsterka w obwodzie ochronnym FI

Bład ukazuje się jak przedstawiono na ilustracji 10.

Jednak obwód ochronny nie wyzwala się, lampki w zakresie żółtym dalej się świecą.

L2 GCI U1 G1 U U1 T1 T1 8CHUKI 2

L1 PL N R - niedopuszczalny

Oporność przewodu ochronnego za duża

llustr. 12: Wszystkie lampki w żółtym zakresie świecą się.

Lampka L3 zaświeca się dodatkowo przy naciśnięciu na przycisk T. Jednocześnie gaśnie PE a L2 krótko mignie.

Po 200 msec. gaśnie L3, lampki w żółtym zakresie świecą się dalej. Obwód ochronny FI nie wyzwala się.

Przewód ochronny ma niedopuszczalnie wysoką oporność. Na zestyku ochronnym mogą się wytworzyć wysokie napięcia zagrażające życiu!

Dane techniczne

Napięcie robocze: 230 V, 50 Hz
Wyświetlacz: lampki jarzeniowe
Znamionowy prąd uszkodzeniowy: 10-30-100-300-500 mA200 mS
Dopuszczalna temperaturaotoczenia: -10 °C ... +30 °C
Czas wetknięcia: nieograniczony
Izolacja: Klasa ochrony 2
Elektroda stykowa: Natężenie robocze< 10 μA
Wymiary:	100 x 50 x 75 mm
Waga:	100 g

Zakres zastosowań

Przyrząd jest przeznaczony tylko do zastosowań opisanych w instrukcji obsługi.

Użycie inne jest niedopuszczalne i może doprowadzić do wypadków lub zniszczenia urządzenia. Takie użycie powoduje natychmiastowe wygaśnięcia wszelkich praw gwarancyjnych obsługującego względem Producenta.
