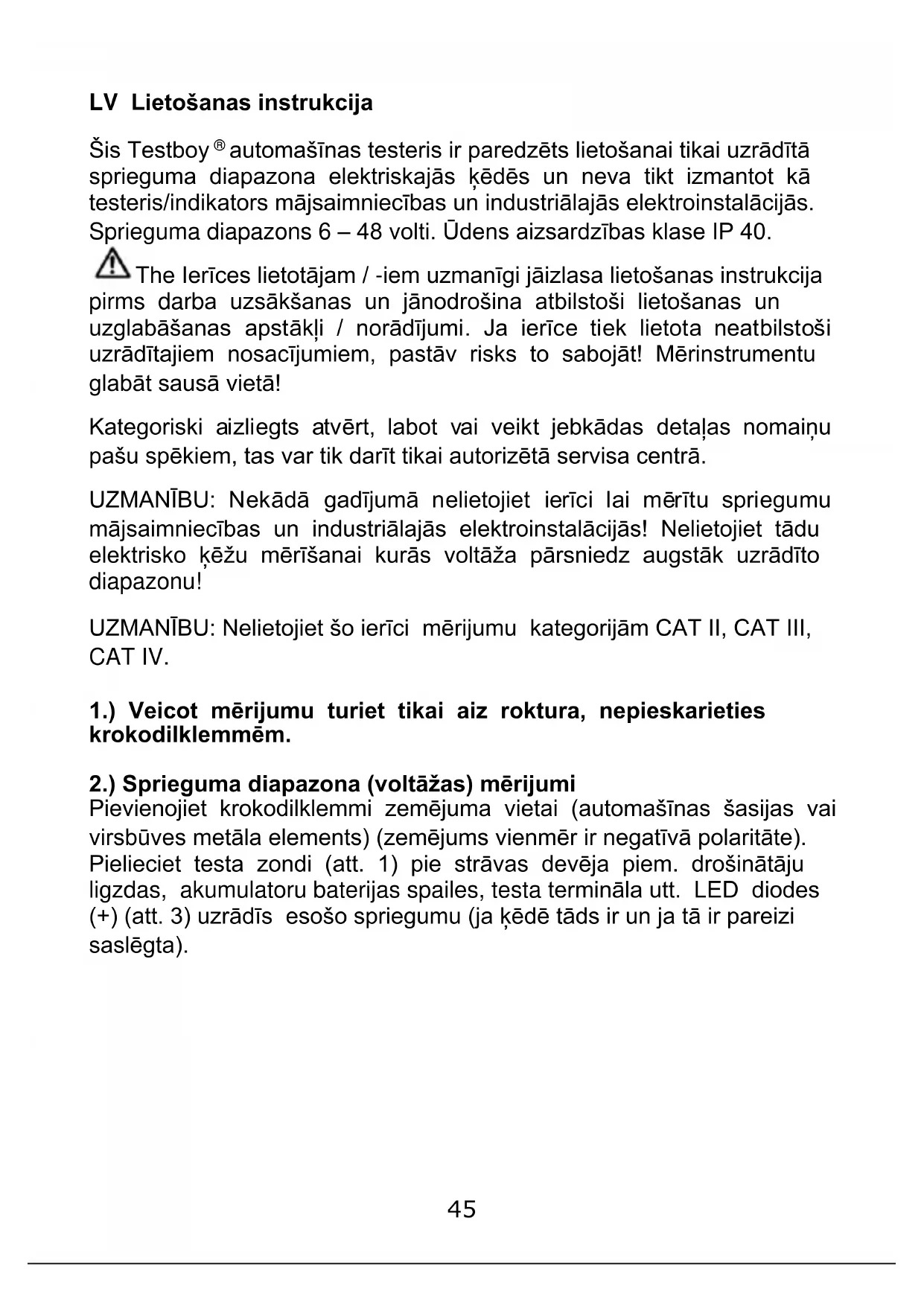

LIETOŠANAS INSTRUKCIJA Car Tester Testboy
Šis Testboy® automašinas testeris ir paredzēts lietošanai tikai uzrādītā sprieguma diapazona elektriskajās kēdēs un neva tikt izmantot kā testeris/indikators mājsaimniecības un industriālajās elektroinstalācijās. Sprieguma diapazons 6 – 48 volti. Ūdens aizsardzības klase IP 40.
The lerīces lietotājam / -iem uzmanīgi jāizlasa lietošanas instrukcija pirms darba uzsākšanas un jānodrošina atbilstoši lietošanas un uzglabāšanas apstākļi / norādījumi. Ja ierīce tiek lietota neatbilstoši uzrādītajiem nosacījumiem, pastāv risks to sabojāt! Mērinstrumentu glabāt sausā vietā!
Kategoriski aizliegts atvērt, labot vai veikt jebkādas detaļas nomaiņu pašu spēkiem, tas var tik darīt tikai autorizētā servisa centrā.
UZMANĪBU: Nekādā gadījumā nelietojiet ierīci lai mērītu spriegumu mājsaimniecības un industriālajās elektroinstalācijās! Nelietojiet tādu elektrisko kēžu mērīšanai kurās voltāža pārsniedz augstāk uzrādīto diapazonu!
UZMANĪBU: Nelietojiet šo ierīci mērijumu kategorijām CAT II, CAT III, CAT IV.
1.) Veicot mērijumu turiet tikai aiz roktura, nepieskarieties krokodilklemmēm.
2.) Sprieguma diapazona (voltāžas) mērijumi
Pievienojiet krokodilklemmi zemējuma vietai (automašīnas šasijas vai virsbūves metāla elements) (zemējums vienmēr ir negatīvā polaritāte). Pielieciet testa zondi (att. 1) pie strāvas devēja piem. drošinātāju ligzdas, akumulatoru baterijas spailes, testa termināla utt. LED diodes (+) (att. 3) uzrādīs esošo spriegumu (ja kēdē tāds ir un ja tā ir pareizi saslēgta).
3.) Akumulatora bateriju pārbaude
Pievienojiet krokodilklemmi negatīvās polaritātes spailei, pielieciet testa zondi pozitīvās polaritātes spailei. LED diodes (+) (att. 3) uzrādīs esošo spriegumu.
4.) Apgaismojuma (autolampu un to ligzdu) pârbaude
Pievienojiet krokodilklemmi zemējuma vietai un testa zondi lampas ligzdā.
5.) Elektrovadu pārbaude
Pievienojiet krokodilklemmi zemējuma vietai. levelciet testa zondes aso smaili iekšpusē, nostipriniet vadu un caurduriet to, LED diodes (att. 3) augošā virzienā parādīs esošo spriegumu (ja tāds ir).
6.) Polaritātes noteikšana elektrovadiem (+/-)
Caurduriet elektrovadu (ja nav iespējams aizsniegt savienojumu) ar pielieciet testa zondi, pievienojiet krokodilklemmi akumulatora baterijas pozitīvajai vai negatīvajai spailei. LED diodes (att. 3) atzīmētas ar + un – zīmēm uzradīts attiecīgo polaritāti kas ir vadā.
Atbilstības deklarācija
Izstrādājums atbilst jaunākajām direktīvām. Sīkāku informāciju meklējiet vietnē: www.testboy.de
Pielietošanas jomas
Instruments ir paredzēts lietošanai tikai tādos apstāklos, un tādiem mērkiem kā aprakstīts lietošanas instrukcijā. Jebkāda cita veida izmantošana ir kategoriski aizliegta un var novest pie nelaimes gadījuma un/vai ierīces neatgriezeniska bojājuma. Ierīces ṣaunprātīga izmantošana, pašrocīga atvēršana, labošana vai jebkādas detaļas nomaiņa automātiski anulē jelkādas garantijas saistības!
EEIA direktīva reglamentē elektrisko ierīču atgriešanu un pārstrādi. Elektrisko ierīču ražotājiem ir pienākums bez maksas pieņemt atpakaļ un pārstrādāt visas elektroierīces. Elektropreces nedrīkst izmest, izmantojot parastos atkritumu savākšanas veidus. Elektropreces jāpārstrādā un jāiznīcina atsevišķi. Visas iekārtas, uz kurām attiecas šī direktīva, ir marķētas ar šo logotipu.
