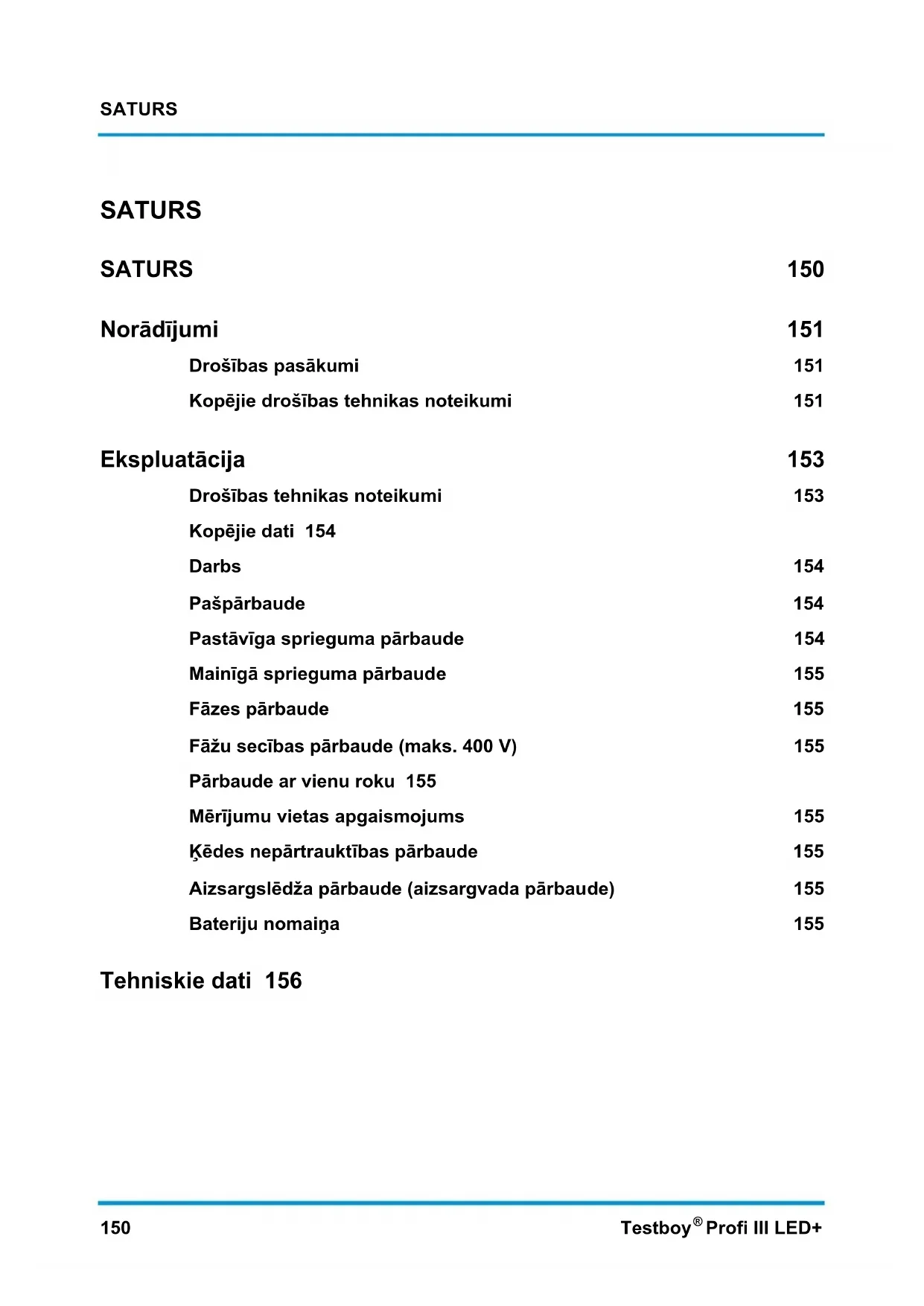

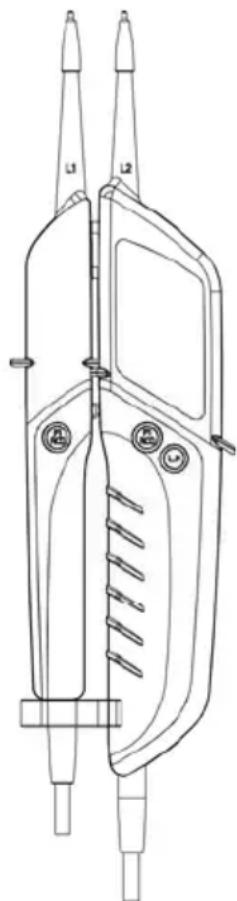

Profi III LED+ SATURS SATURS 150 Norādījumi 151 Drošības pasākumi 151 Kopējie drošības tehnikas noteikumi 151 Ekspluatācija 153 Drošības tehnikas noteikumi 153 Kopējie dati 154 Darbs 154 Pašpārbaude 154 Pastāvīga sprieguma pārbaude 154 Mainīgā sprieguma pārbaude 155 Fāzes pārbaude 155 Fāžu secības pārbaude (maks. 400 V) 155 Pārbaude ar vienu roku 155 Mērījumu vietas apgaismojums 155 Ķēdes nepārtrauktības pārbaude 155 Aizsargslēdža pārbaude (aizsargvada pārbaude) 155 Bateriju nomaiņa 155 Tehniskie dati 156Norādījumi Testboy

Profi III LED+ 151 LATVISKI Norādījumi Drošības pasākumi

Par bīstamības avotiem var būt, piemēram, mehāniskās daļas, kuras spēj būtiski satraumēt cilvēku. Tāpat ir bīstams iekārtām (piemēram, var sabojāt ierīci).

Elektriskās strāvas trieciens var novest līdz cilvēku nāvei vai smagi satraumēt cilvēkus, tāpat var izsaukt iekārtu funkciju bojājumus (piemēram, sabojāt ierīci).

Nekad nevērst lāzera staru – taisnu vai atstarojošu, acīs. Lāzera stars var izsaukt neatgriežamus redzes bojājumus. Veicot mērīšanu netālu no cilvēkiem, lāzera staram jābūt deaktivētam. Kopējie drošības tehnikas noteikumi

Drošības mēru nolūkos un sakarā ar pieejas esamību pie CE marķējuma pielietošanas, ir aizliegts patvaļīgi pārveidot ierīci un/vai ieviest izmaiņas tā konstrukcijās. Lai nodrošinātu drošu ierīces ekspluatāciju, obligāti jāseko drošības tehnikas norādījumiem, brīdinājumiem un nodaļas “Lietošana pēc norādījumiem” noteikumiem.

Pirms ierīces lietošanas ievērojiet sekojošus noteikumus: | Nelietojiet ierīci elektrometināšanas aparātu, indukcijas sildītāju un citu elektromagnētisko lauku avotu tuvumā. | Pēc lielām temperatūras svārstībām, ierīcei ir jāadaptējas pie jaunās temperatūras apmēram 30 minūtes. Tas nepieciešams, lai stabilizētu sensoru. | Nepakļaujiet ierīci ilgstošajai augstas temperatūras iedarbībai. | Izvairieties no putekļu un mitruma iedarbības. | Izmērīšanas iekārtas un piederumus turiet bērniem nepieejamā vietā! | Ražošanas uzņēmumos jābūt ievērotiem esošajiem noteikumiem par avārijas gad ījumu un nelaimes gadījumu novēršanu, strādājot ar elektriskajām iekārtām un ierīcēm.

Ievērojiet piecus tehnikas drošības pasākumus: 1 Atvienojiet strāvu; 2 Veikt nepieciešamos pasākumus netīšas strāvas ieslēgšanas novēršanai; 3 Pārbaudīt sprieguma neesamību (sprieguma neesamība 2-vos polos); 4 Sazemēt un jāizvairās no īssavienojuma; 5 Izolēt blakuskomponentus, kuri atrodas zem sprieguma.Norādījumi 152 Testboy

Profi III LED+ Lietošana pēc norādījumiem Ierīce ir domāta tikai izmantošanai, kas ir aprakstīta Lietotāja instrukcijā. Savādāka pielietošana ir nepieļaujama, kas var būt par iemeslu nelaimes gadījumam un ierīces bojājumam. Tas noved pie tūlītējas izgatavotāja garantijas saistības anulēšanu pret patērētāju.

Ja ierīce netiks izmantota ilgstošu laiku, no tā ir nepieciešams izņemt baterijas, lai novērstu ierīces bojāšanos.

Izgatavotājs nenes atbildību par materiāliem zaudējumiem vai cilvēku veselības kaitējumiem, kuri radušies nepareizi lietojot ierīci un neievērojot drošības tehnikas noteikumus. Šajos gadījumos tiek izslēgtas visas garantijas pretenzijas. Īstajā Lietošanas instrukcijā par drošības tehnikas lietošanu norādījumiem ir pievienota “izsaukuma zīme trijstūrī”. Pirms darba sākšanas ar ierīci pilnībā izlasiet Instrukciju. Dotajai ierīcei ir piešķirts CE marķējums, tas ir, tas atbilst direktīvu prasībām. Tiek saglabātas tiesības uz specifikācijas izmaiņām bez iepriekšēja paziņojuma. © 2014 Testboy GmbH, Vācija Atbildības neesamība Bojājumi, kuri radušies neievērojot Lietošanas instrukciju, garantija tiek anulēta! Izgatavotājs neatbild par netiešo kaitējumu, kas radies šajā gadījumā! Kompānija Testboy neatbild par netiešo kaitējumu, kas radies šajos gadījumos: | Lietošanas instrukcijas neievērošana; | Produkta izmaiņas, kuras neatļautas Testboy uzņēmums, vai arī | Rezerves detaļu izmantošana, kuras nav oriģinālas vai nav atļāvis uzņēmums Testboy; | Darbojoties alkohola, narkotisko vai medikamentu ietekmē. Lietošanas instrukcija saturs Īstā Lietošanas instrukcija ir sastādīta ļoti vērīgi. Bez tam izgatavotājs neatbild par datu, zīmējumu un rasējumu pareizību un pilnību. Ir pieļaujamas izmaiņas, drukas kļūdas un nepilnības. Utilizācija Cienījamais Testboy ier īces pircēj! Kļūstot par mūsu ierīces lietotāju, Jūs esat saņēmis iespēju nodot viņu pēc kalpošanas laika beigām specializētajā nolietotās elektrotehnikas savākšanas punktā.

WEEE direktīva (2002/96/ES) regulē veco elektroierīču pieņemšanu un pārstrādi. No 2005. gada 13. augusta ražotājiem ir obligāti bezmaksas jāpieņem un jāpārstrādā elektroierīces, kas ir pārdoti pēc šī datuma. Bez tam tagad ir aizliegts nodot elektroierīces kopā ar “parastajiem” atkritumiem. Tiem ir nepieciešama atsevišķa pārstrāde un utilizācija. Visām ierīcēm, kuras ir zem šīs direktīvas, ir augstākminētais marķējums.Ekspluatācija Testboy

Jūs esat galējais patērētājs, tāpēc Jums pēc likuma (par akumulatoru bateriju utilizāciju) ir jānodod visas izmantotās baterijas un akumulatori, to utilizācija kopā ar sadzīves atkritumiem ir aizliegta! Baterijas/akumulatori, kuri satur kaitīgās vielas, kuri apzīmēti ar norādīto simbolu, norāda uz to aizliegumu utilizēt kopā ar sadzīves atkritumiem. Apzīmējumi par smago metālu saturu: Cd = kadmijs, Hg = dzīvsudrabs, Pb = svins. Izmantotās baterijas/akumulatorus var bezmaksas nodot bateriju/akumulatoru nodošanas punktā pēc dzīvesvietas vai pārdošanas vietas adreses. Piecu gadu garantija Testboy ierīces ir pakļautas stingrai kvalitātes kontrolei. Tomēr, neskatoties uz to, ikdienas praktiskajā pielietošanā rodas kļū das to funkcionēšanā, mēs nodrošinām garantiju ar laiku līdz 5 gadiem (tā darbojas tikai gadījumā, ja ir rēķins). Mēs bezmaksas novērsīsim visus montāžas vai materiālu defektus, ja atsūtītajai mums ierīcei nav redzamas ārējās iedarbības vai arī tas nav bijis attaisīts. Bojājumi, kas radušies kritiena vai nepareizas lietošanas gadījumā, netiek uzskatīti par garantijas gadījumu. Lūdzam vērsties pēc adrese: Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Kvalitātes sertifikāts Visi darbi un procesi Testboy GmbH kompānijas iekšienē, kuri ietekmē produkcijas kvalitāti, nepārtraukti tiek kontrolēti kvalitātes sistēmas vadības ietvaros. Bez tam kompānija Testboy GmbH apliecina to, ka ierīces un īpašī bas, kuras tiek pielietotas kalibrēšanai, pašas pastāvīgi tiek pārbaudītas. Atbilstības deklarācija Izstrādājums atbilst jaunākajām vadlīnijām. Sīkāku informāciju meklējiet vietnē: www.testboy.de Ekspluatācija Pateicamies Jums par izvēli, kas ir izdarīts LED sprieguma indikatora Testboy

Profi III LED+ labā. Tas ļauj izmērīt pastāvīgo spriegumu no 6 V līdz 1400 V un mainīgo spriegumu no 6 V līdz 1000 V, pārbaudīt polaritāti, fāžu secību un nepārtrauktību līdz 50 Ω. Pateicoties savai aizsardzības klasei (IP 65) Testboy

Profi III LED+ var tikt izmantots pat grūtos apstākļos. Drošības tehnikas noteikumi Jūs esat iegādājušies ierīci, kura raksturo maksimālu aizsardzību. Lai garantētu drošu un pareizu pielietošanu, pirms ierīces lietošanas ir nepieciešams pilnībā izpētīt īsto instrukciju.Ekspluatācija 154 Testboy

Profi III LED+ Piemērot šādus drošības pasākumus: | Tieši pirms ierīces lietošanas, to ir nepieciešams pārbaudīt uz darbaspēju (specifikācija VDE 0105, 1 daļa). Notestējiet ierīci uz pastāvīga sprieguma avota, piemēram, pie rozetes 230 V. Ja ierīcē nebūs vienas vai vairāku funkciju indikācija, tad ierīci nav atļauts lietot, to vajag pārbaudīt speciālistiem. Vērsieties pēc palīdzības, piemēram, uz mūsu servisa dienestu. | Ierīci vajadzētu ņemt ar rokām tikai aiz turētājiem, izvairieties no kontakta ar mērtaustiem! | Sprieguma neesamību pārbaudīt tikai uz diviem poliem! | Nelietot ierīce mitrā vid

| Nelietojiet ar atvērtu baterijas pārsegu! Baterijas nomaiņas laikā, mērtaustiem jābūt noņemtiem no ierīces | Pieņemami ierīces rādījumi ir iespējami tikai temperatūras diapazonā: no -15 °C līdz +45 °C. | Ierīci ir nepieciešams turēt sausā un tīrā vidē. Korpusa var tīrīt ir mitru drānu. | Papildus vizuāls un skaņas signāls, tāpat vibrācijas > 35 V ir tikai brīdinājums par dzīvībai bīstamiem spriegumiem, nevis mērījumiem. | Pirms pārbaudes veikt pārbaudi par brīdinošā sign āla dzirdamību

esošajos apstākļos. | Nekavējoties nomainīt bateriju, ja ieslēgšanās laikā atskan brīdinošs skaņas signāls.

Kopējie dati Par prioritāro tiek uzskatīta sprieguma pārbaude. Ja spriegums uz mērtaustiem netiek dots (< 3 V), tad ierīce atrodas ķēdes pilnības pārbaudes procesā. Gaidīšanas režīmā deg oranžais indikators “Rx/Ω”. Darbs Lai ieslēgtu ierīci, vienkārši savienojiet mērtaustus. Lai būtu vieglāk veikt mērījumus, rozetē iespējams izmantot adapteru mērtaustiem. Sprieguma indikācija tiek realizēta arī bez baterijas. Pašpārbaude Lai pārbaudītu ierīci, vienkārši savienojiet mērtaustus vienu ar otru. Spilgti jāiedegas indikatoram “Rx/Ω ” un tiks atskaņots skaņas signāls. (Pēc pāris sekundēm ierīce pati izslēgsies ar automātisko funkciju Auto Power Off.) Ja gaismas diožu indikators nedeg vai deg ļoti vāji, tad ir nepieciešams nomainīt baterijas. Ja ierīce nedarbojas ar jaunām baterijām, tad ir jāpārtrauc ierīces lietošana. Pastāvīga sprieguma pārbaude Pastāvīga sprieguma nodošana uz mērtaustiem atļaujamos diapazonos, viens no apakšējiem indikatoriem (12 V +~ -), kā arī augstāk esošie gaismas elementi, kurš atbilst izmērītajam spriegumam, iedegas pēc atbilstošajiem spriegumiem. Apakšējie gaismas elementi parāda polaritāti (+ vai -), ņemot vērā marķējumu uz mērtaustiem. Pārsniedzot robežu 35 V tiks izdots skaņas signāls un būs sajūtama skaidra vibrācija.Ekspluatācija Testboy

Profi III LED+ 155 LATVISKI Mainīgā sprieguma pārbaude Mēradatu kontaktu gadījumā ar mainīgu spriegumu nominālā diapazona ietvaros iedegas abi apakšējie gaismas elementi (12 V + ~ -), tāpat arī abi augšējie gaismas elementi, kuri atbilst izmērītajam spriegumam. Vienlaicīga apakšējo gaismas elementu iedegšanās norāda uz mainīgā sprieguma esamību (~)! Pārsniedzot robežu 35 V tiks izdots skaņas signāls un būs sajūtama skaidra vibrācija. Tas norāda uz to, ka tas ir dzīvībai bīstams spriegums! Fāzes pārbaude Pielieciet mēradatu L2 pie vada. Ja būs fāze (min. 100 V~, tad iedegsies indikators “<L”! Nosakot fāžu vada vērtības, indikācijas jūtība var būt samazināta, piemēram, izolēto ierīču dēļ, lai novērstu no tiešas saskares nevēlamajos apstākļos, piemēram, uz koka kāpnēm vai uz izolētām virsmām, ar neiezemētu spriegumu vai sliktos apgaismojuma apstākļos. Fāžu secības pārbaude (maks. 400 V) Aizsargapģērbs un darbavietas izolācija var ietekmēt mērījumu rezultātus. Kārtīgi satveriet rokturus L1 un L2. Pievienojiet mērzondes L1 un L2 diviem ārējiem (fāzes) vadiem un pārbaudiet lineāro spriegumu, piemēram, 400 V. Ja deg indikators "R", fāžu secība ir normāla (L1. fāze pirms L2. fāzes). Ja deg indikators "L", fāžu secība ir pretēja (L2. fāze pirms L1. fāzes). Pēc fāžu secības noteikšanas nepieciešams veikt atkārtotu pārbaudi, samainot mērzondes vietām. Ņemiet vērā! Fāžu secības pārbaude ir iespējama iezemētā trīsfāžu tīklā, sākot no 200 V 50/60 Hz (fāze uz f āzi). Pārbaude ar vienu roku Turētājs, kas atrodas uz mērīšanas vada, ļauj savienot kopā divas daļas. Attālumu starp mērzondēm regulē, vienkārši pagriežot slēdzi (Schuko/CEE). Mērījumu vietas apgaismojums Ar slēdzi "L.H" var ieslēgt un izslēgt mērījumu vietas apgaismojumu. Ķēdes nepārtrauktības pārbaude (Lai ieslēgtu, savienojiet mērzondes) Pievienojiet mērzondes pie pārbaudāmā vada, drošinātāja utt. Ja pretestība ir 0 – 50 kΩ, iedegsies zaļās gaismas indikators "Rx/Ω" un atskanēs skaņas signāls. Aizsargslēdža pārbaude (aizsargvada pārbaude) Izmantojot Testboy

Profi III LED+ iekārtas slodzi, iespējams pārbaudīt aizsargslēdža darbību (jānospiež divas pogas FI/RCD). Tiek mērīta noplūdes strāva (maks. 30 mA) starp fāzes vadu un aizsargvadu (maks. 240 V). Bateriju nomaiņa Ja baterijas ir izlādējušās, atskanēs brīdinājuma skaņas signāls un iekārta izslēgsies. Lai saglabātu mērījumu precizitāti, nekavējoties nomainiet baterijas. Lai nomainītu baterijas, atveriet bateriju nodalījumu galvenajā korpusā. Šim nolūkam atskrūvējiet skrūves ar skrūvgriezi. Ievietojiet baterijas, ievērojot to polaritāti. Pēc tam aizveriet un pieskrūvējiet bateriju nodalījuma vāciņu.

Neizmetiet baterijas kopā ar sadzīves atkritumiem. Sazinieties ar tuvāko bateriju nodošanas punktu.Tehniskie dati 156 Testboy

• Profi III LED+ Tehniskie dati Indikācija 16 sprieguma gaismas diožu indikatori (12, 24, 48, 120, 230, 400, 690, un 1000 V), polaritāte (+~-), ķēdes nepārtrauktība (Rx/Ω) un fāžu/kārtības kārtība (R/L) +PELV Nominālais sprieguma diapazons 6 p. 1000
