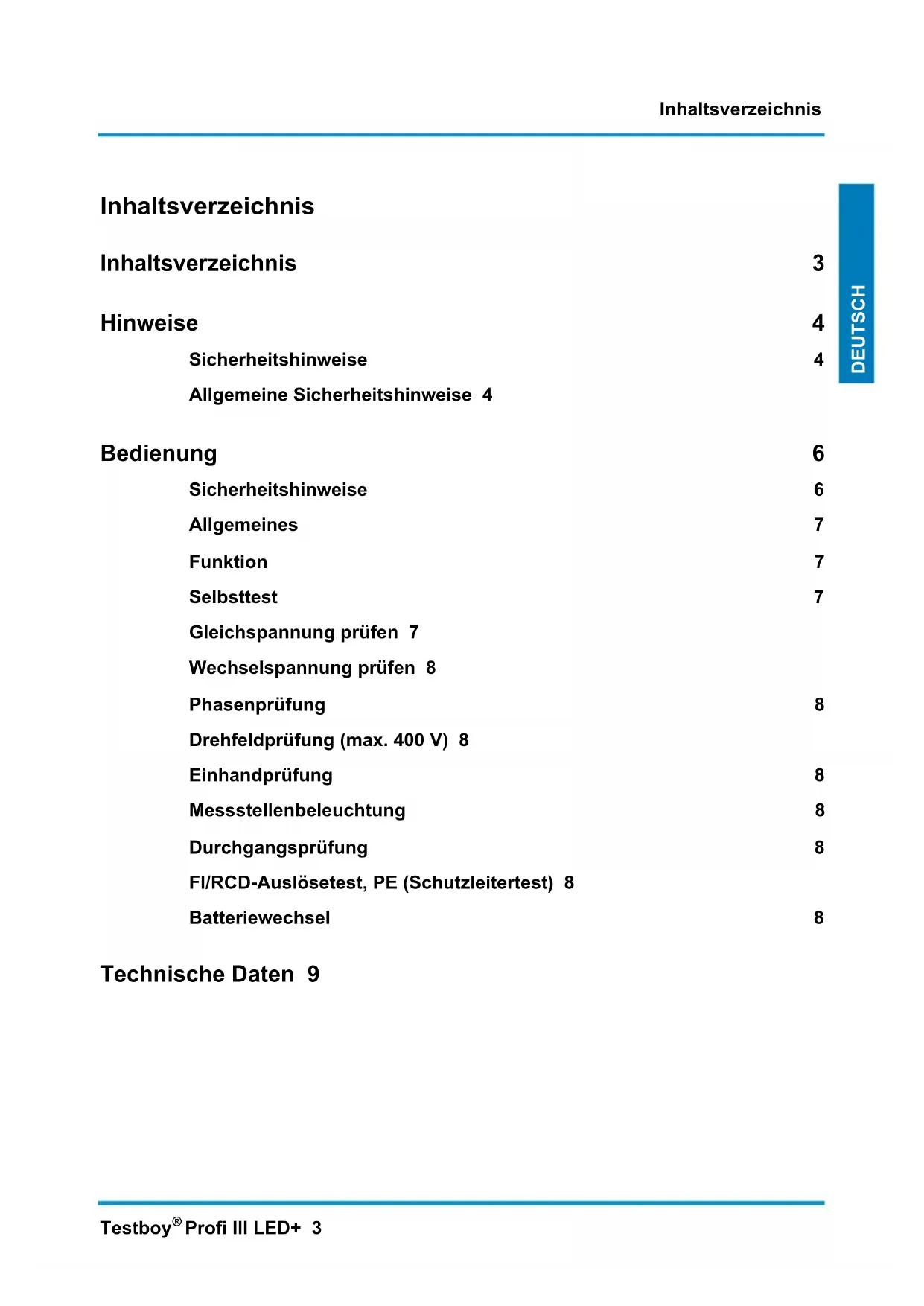

Inhaltsverzeichnis 3

Hinweise 4

Sicherheitshinweise 4

Allgemeine Sicherheitshinweise 4

Bedienung 6

Sicherheitshinweise 6

Allgemeines 7

Funktion 7

Selbsttest 7

Gleichspannung prüfen 7

Wechselspannung prüfen 8

Phasenprüfung 8

Drehfeldprüfung (max. 400 V) 8

Einhandprüfung 8

Messstellenbeleuchtung 8

Durchgangsprüfung 8

FI/RCD-Auslösetest, PE (Schutzleitertest) 8

Batteriewechsel 8

Technische Daten 9

Hinweise

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.

Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.

Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.

Vermeiden Sie staubige und feuchte Umgebungsbedingungen.

Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten

2 Gegen Wiedereinschalten sichern

3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)

4 Erden und kurzschließen

5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2014 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte, die nach diesem Datum verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die "normalen" Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

5 Jahre Garantie

Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen.

Bitte wenden Sie sich an:

Testboy GmbH Tel: [phone]

Elektrotechnische Spezialfabrik Fax: [phone]

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

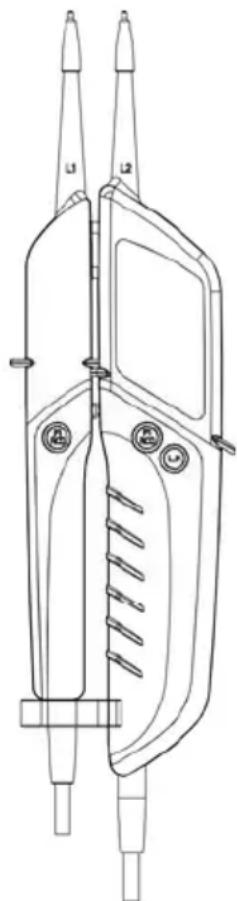

Vielen Dank, dass Sie sich für den Testboy® Profi III LED+, einen zweipoligen Spannungsprüfer mit LED-Anzeige, entschieden haben. Es können Gleichspannungen von 6 V bis 1400 V und Wechselspannungen von 6 V bis 1000 V, Polaritäts-, Drehfeldrichtungs- und Durchgangsprüfungen bis 50 kΩ und FI/RCD-Tests durchgeführt werden.

Der Testboy® Profi III LED+ ist durch die hohe Schutzart (IP65) auch bei rauem Einsatz verwendbar.

Sicherheitshinweise

Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Sicherheit bietet. Um eine gefahrlose und richtige Anwendung sicherzustellen, ist es unerlässlich, dass Sie diese Bedienungsanleitung vor dem ersten Gebrauch vollständig durchlesen.

Es gelten folgende Sicherheitsvorkehrungen:

Der Spannungsprüfer muss kurz vor dem Einsatz auf Funktion übergeprüft werden (VDE-Vorschrift 0105, Teil 1). Vergewissern Sie sich, dass Messleitungen und Gerät in einwandfreiem Zustand sind. Überprüfen Sie das Gerät an einer bekannten Spannungsquelle, z.B. 230 V-Steckdose.
Fällt hierbei die Anzeige einer oder mehrerer Funktionen aus, darf das Gerät nicht mehr verwendet werden und muss von Fachpersonal überprüft werden.
Gerät nur an den Handgriffen anfassen, vermeiden Sie die Berührung der Prüfspitzen!
Prüfungen auf Spannungsfreiheit nur zweipolig durchführen!
Das Gerät darf nicht in feuchter Umgebung betrieben werden!
Nicht mit offenem Batteriefach benutzen! Die Messspitzen müssen während eines Batteriewechsels vom Messkreis entfernt werden.
Eine einwandfreie Anzeige ist im Temperaturbereich von -10 °C – +55 °C sichergestellt.
Das Gerät immer trocken und sauber halten. Das Gehäuse darf mit einem feuchten Tuch gereinigt werden.
Das zusätzlich anzeigende Warnsymbol, akustische Anzeige und Vibration bei Spannungen > 35 V dienen nur zur Warnung von lebensgefährlichen Spannungen, nicht zur Messung.
Den Warnton vor Prüfung mit Umgebungslautstärke auf Hörbarkeit prüfen.
Batterien sofort wechseln, wenn beim Einschalten ein dauerhaftes Warnsignal ertönt.

Spannungen haben Priorität. Liegt keine Spannung an den Messspitzen an (< 3 V), befindet sich das Gerät im Modus Durchgangsprüfung. Im Stand-by Zustand leuchtet die orange "Rx/Ω".

Funktion

Zum Einschalten des Gerätes halten Sie einfach die Prüfspitzen aneinander.

Das An- bzw. Abschrauben der Messspitzenadapter macht das Messen an Steckdosen komfortabler.

Die Spannungsanzeige erfolgt auch ohne Batterien.

Selbsttest

Halten Sie zum Test die Prüfspitzen aneinander. Die grüne "Rx/Ω"-LED muss deutlich leuchten und ein Piepton ertönt. (Nach kurzer Zeit schaltet das Gerät automatisch durch die "Auto Power Off"-Funktion ab.) Sollte die LED nicht oder nur schwach aufleuchten, müssen die Batterien erneuert werden.

Sollte das Gerät mit neuen Batterien nicht funktionieren, muss es vor Fehlbenutzung geschützt werden.

Gleichspannung prüfen

Bei Anlegen der Prüfspitzen an eine Gleichspannung innerhalb des Nennspannungsbereiches, leuchtet eine der unteren (12V +\~-) sowie die darüber angeordneten LEDs, entsprechend der anliegenden Spannung auf. Die unteren LEDs zeigen die Polarität gemäß der Kennzeichnung an den Prüfspitzen an! (+, -)

Bei Überschreitung des Schwellenwertes von 35 V ertönt ein Signalton und eine deutliche Vibration ist zu spüren. Dieses signalisiert ein Anliegen lebensbedrohlicher Spannung!

Wechselspannung prüfen

Bei Anlegen der Prüfspitzen an eine Wechselspannung innerhalb des Nennspannungsbereiches, leuchten beide der unteren (12 V +\~-) sowie die darüber angeordneten LEDs, entsprechend der anliegenden Spannung auf. Das gleichzeitige Aufleuchten der unteren LEDs weist auf Wechselspannung hin (\~).

Bei Überschreitung des Schwellenwertes von 35 V ertönt ein Signalton und eine deutliche Vibration ist zu spüren.

Dieses signalisiert ein Anliegen lebensbedrohlicher Spannung!

Phasenprüfung

Berühren Sie mit der Prüfspitze "L2" einen Leiter. Bei Anliegen einer Phase, min. 100 V\~, leuchtet die "<L"-LED auf! Für die Bestimmung der Phasenleiter kann die Wahrnehmbarkeit der Anzeige beeinträchtigt werden, z.B. durch isolierende Vorrichtungen zum Schutz gegen direktes Berühren, in ungünstigen Positionen, zum Beispiel auf Holzleitern oder isolierenden Fußbodenbelägen, einer nicht geerdeten Spannung oder auch bei ungünstigen Lichtverhältnissen.

Drehfeldprüfung (max. 400 V)

Schutzkleidung und isolierende Standorte können die Funktion beeinflussen.

Umfassen Sie vollflächig die Griffe L1 und L2

Legen Sie die Prüfspitzen L1 und L2 an zwei Außenleiter (Phasen) und prüfen Sie ob die Außenleiterspannung von z.B. 400 V anliegt.

Eine Rechtsdrehfolge (Phase L1 vor Phase L2) ist gegeben, wenn die "R" LED aufleuchtet.

Eine Linksdrehfolge (Phase L2 vor Phase L1) ist gegeben, wenn die "L" LED aufleuchtet.

Der Drehfeldbestimmung muss immer eine Prüfung mit vertauschten Prüfspitzen erfolgen. Dabei muss sich die Drehrichtung ändern

Hinweis:

Die Drehfeldprüfung ist ab 200 V, 50/60 Hz (Phase gegen Phase) im geerdeten Drehstromnetz möglich.

Einhandprüfung

Durch den an der Messleitung befindlichen Abstandhalter, ist eine Arretierung der beiden Handteile möglich. Durch einfaches Drehen ist der Abstand der Messspitzen einstellbar. (Schuko/CEE)

Messstellenbeleuchtung

Durch Betätigen der L.H-Taste wird die Messstellenbeleuchtung ein- bzw. ausgeschaltet.

Durchgangsprüfung

(Zum Einschalten Prüfspitzen aneinander halten)

Legen Sie die Prüfspitzen an die zu prüfende Leitung, Sicherung o.ä. an. Bei einem Widerstand von 0 - 50 kΩ leuchtet die grüne "Rx/Ω"-LED auf und ein akustisches Signal ertönt.

FI/RCD-Auslösetest, PE (Schutzleitertest)

Der Testboy ^® Profi III LED+ besitzt eine Last, die es ermöglicht, einen FI/RCD-Schutzschalter mittels zweier Taster (FI\RCD) auszulösen. Geprüft wird der FI/RCD (max. 30 mA) zwischen Phase und Schutzleiter (max. 240 V).

Batteriewechsel

Sollte die Batterien sich entleert haben, ertönt ein Warnsignal und das Gerät schaltet sich aus. Wechseln Sie bitte die Batterien umgehend um die Genauigkeit der Messwerte zu gewährleisten.

Zum Wechsel der Batterien ist das Batteriefach am Hauptgehäuse zu öffnen. Lösen Sie dazu die Schrauben mittels eines Schraubendrehers. Achten Sie beim Einsatz der neuen Batterien auf die richtige Polarität.

Verschliessen und verschrauben Sie das Batteriefach wieder.

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Technische Daten

Anzeige 16 LEDs für Spannung	(12, 24, 48, 120, 230, 400, 690 und 1000 V), Polarität (+~-), Durchgang (Rx/Ω) und Phase/Drehfeld (R/L)+PELV
Nennspannungsbereich 6...1000 V AC6...1400 V DC
Drehfeldanzeige	ja
Eingangsimpedanz	285 kΩ
Indikation	0,85	Un
Frequenzbereich	0...1000	Hz
Schaltbare Last 30 mA bei 230 V
Einschaltdauer 30 s an \ 240 s aus
Durchgangsprüfung	0...50 kΩ
Schutzart	IP	65
Überspannungskategorie CAT IV 1000 V
Prüfnorm	IEC/EN	61243-3

Spannungsversorgung 2x 1,5 V Typ AAA Micro
