BRUKSANVISNING Profi III LED Testboy

Indholdsfortegnelse 52

Anvisninger 53

Cd = Cadmium, Hg = Kviksølv, Pb = Bly.

Overensstemmelseserklæring

Bruksanvisningens riktighet

Kontrollere vekselstrømspenning 71

Fasetesting 71

Rotasjonsretningskontroll (maks. 400 V) 71

Enhändstesting 71

Målestedbelysning 71

Kontinuitetstest 71

FI/RCD-utløsertest, PE (jordkabeltest) 71

Batteribytte 71

Tekniske data 72

Merknader

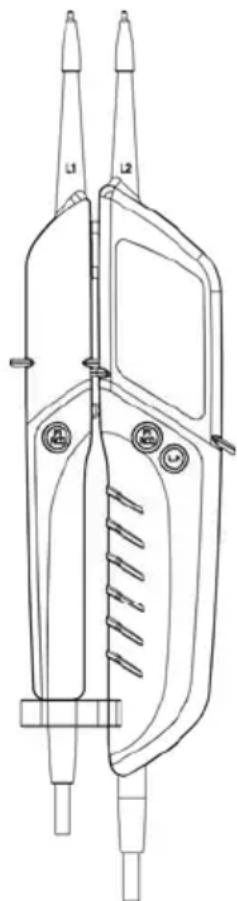

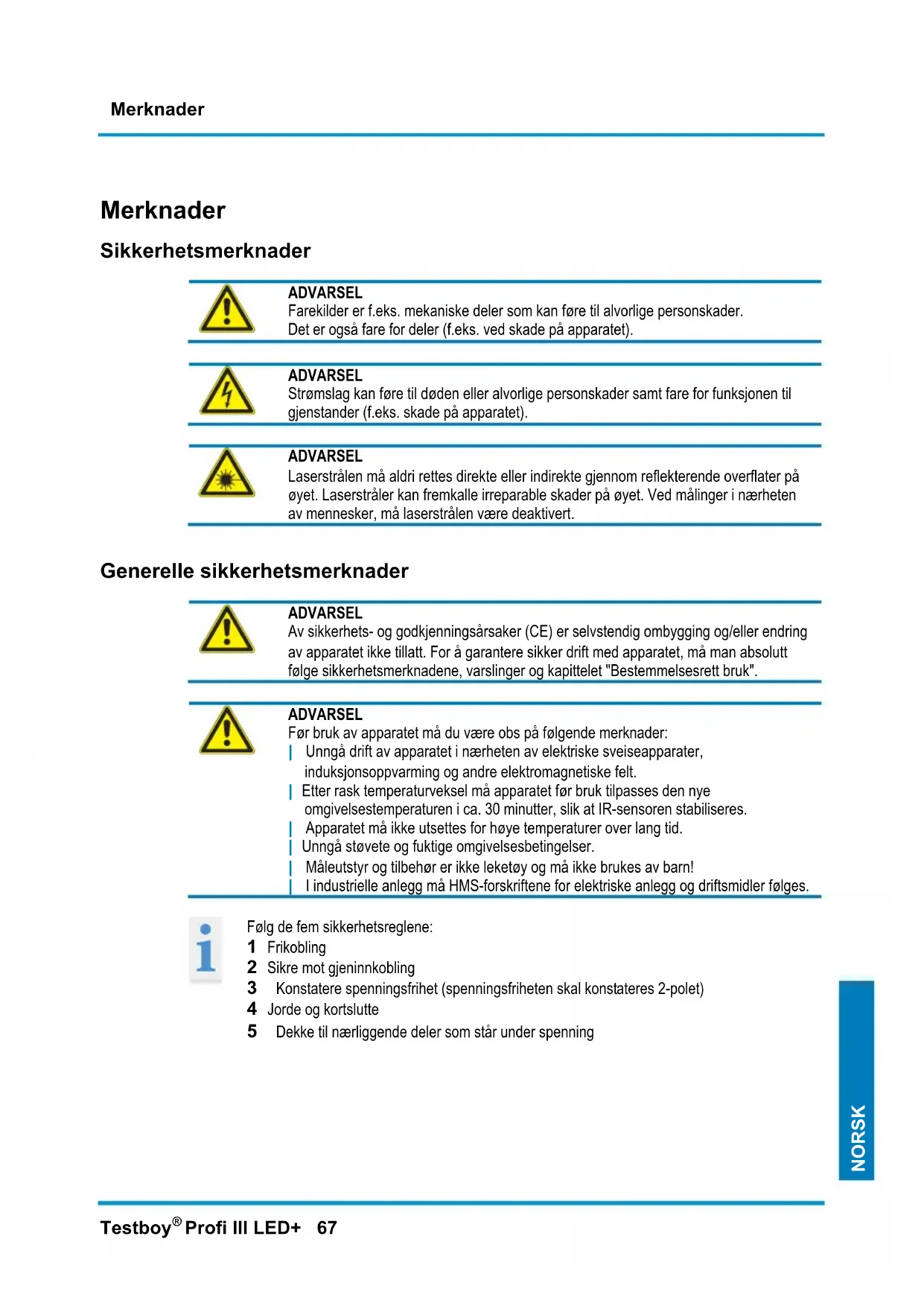

Sikkerhetsmerknader

ADVARSEL

Farekilder er f.eks. mekaniske deler som kan føre til alvorlige personskader.

Det er også fare for deler (f.eks. ved skade på apparatet).

ADVARSEL

Strømslag kan føre til døden eller alvorlige personskader samt fare for funksjonen til gjenstander (f.eks. skade på apparatet).

ADVARSEL

Laserstrålen må aldri rettes direkte eller indirekte gjennom reflekterende overflater på øyet. Laserstråler kan fremkalle irreparable skader på øyet. Ved målinger i nærheten av mennesker, må laserstrålen være deaktivert.

Generelle sikkerhetsmerknader

ADVARSEL

Av sikkerhets- og godkjenningsårsaker (CE) er selvstendig ombygging og/eller endring av apparatet ikke tillatt. For å garantere sikker drift med apparatet, må man absolutt følge sikkerhetsmerknadene, varslinger og kapittelet "Bestemmelsesrett bruk".

ADVARSEL

Unngå drift av apparatet i nærheten av elektriske sveiseapparater, induksjonsoppvarming og andre elektromagnetiske felt.
Etter rask temperaturveksel må apparatet før bruk tilpasses den nye omgivelsestemperaturen i ca. 30 minutter, slik at IR-sensoren stabiliseres.
Apparatet må ikke utsettes for høye temperaturer over lang tid.
Unngå støvete og fuktige omgivelsesbetingelser.
Måleutstyr og tilbehør er ikke leketøy og må ikke brukes av barn! I industrielle anlegg må HMS-forskriftene for elektriske anlegg og driftsmidler følges.

1 Frikobling
2 Sikre mot gjeninnkobling
3 Konstatere spenningsfrihet (spenningsfriheten skal konstateres 2-polet)
4 Jorde og kortslutte
5 Dekke til nærliggende deler som står under spenning

Bestemmelsesrett bruk

Apparatet er kun ment til anvendelsen som er beskrevet i brukerhåndboken. All annen bruk er ikke tillatt og kan føre til ulykker eller ødeleggelse av apparatet. Slik bruk fører til omgående tap av alle garanti- og ansvarskrav til driveren ovenfor produsenten.

For å beskytte apparatet mot skader, må du ved lengre stillstand av apparatet fjerne batteriene.

Ved materielle skader eller personskader, som forårsakes gjennom ikke-forskriftsmessig bruk eller ignorering av sikkerhetsmerknadene, overtar vi intet ansvar. I slike tilfeller taper man alle garantikrav. Et utropstegn i en trekant henviser til en sikkerhetsmerknad i brukerhåndboken. Før oppstart må du lese gjennom hele håndboken. Dette apparatet er CE-godkjent og oppfyller dermed de nødvendige forskriftene.

Med forbehold om rettigheten til å endre spesifikasjonene uten tidligere varsel © 2014 Testboy GmbH, Tyskland.

Ansvarsfraskrivelse

Ved skader, som forårsakes pga. ignorering av håndboken, taper man garantikravet! For følgeskader, som resulterer av dette, overtar vi intet ansvar!

Testboy er ikke ansvarlig for skader som er en følge av

manglende overholdelse av håndboken,

ikke Testboy godkjente endringer på produktet eller

ikke Testboy produserte eller ikke godkjente reservedeler

påvirkning av alkohol, rusmidler eller

medisiner.

Riktighet til brukerhåndboken

Denne brukerhåndboken ble opprettet med stor omhu. Det overtas intet ansvar for riktigheten og fullstendigheten til informasjonene, illustrasjonene og tegningene. Med forbehold om endringer, trykkfeil og feil.

Kassering

Kjære Testboy-kunde, med kjøpet av vårt produkt har du muligheten, til å returnere apparatet på slutten av sin levetid til et egnet samlested for elektronikkavfall.

WEEE (2002/96/EC) regulerer returneringen og resirkuleringen av elektronikkapparater. Fra og med den 13.8.2005 er produsenter av elektronikkapparater forpliktet til å resirkulere alle apparatene som selges etter denne datoen, kostnadsfritt. Elektroniske apparater må da ikke lenger kastes i det "normale" avfallet. Elektronikkapparater skal resirkuleres og kasseres separat. Alle apparater, som er del av denne forskriften, er merket med denne logoen.

Kassering av brukte batterier

Du som sluttforbruker lovmessig forpliktet (batteriloven) til returnering av alle brukte batterier; kassering via husholdningsavfall er forbudt!

Batterier som inneholder skadelige stoffer er merket med følgende symbol, som henviser til forbudet om kasseringen via husholdningsavfall.

Betegnelsen for det avgjørende tungmetallet er:

Cd = kadmium, Hg = kvikksølv, Pb = bly.

Testboy-Apparater underligger en streng kvalitetskontroll. Hvis det daglig bruk allikevel oppstå feil ved funksjonen, gir vi en garanti på 5 år (kun gyldig med regning). Fabrikk- eller materialfeil utbedres kostnadsfritt av oss, såfremt apparatet returneres til oss i lukket tilstand og uten fremmed innvirkning. Skader på grunn av fall eller feil håndtering er utelukket fra garantikravet.

Ta kontakt med:

Testboy GmbH Tlf: [phone]

Alle kvalitetsrelevante arbeider og prosesser som gjennomføres innenfor Testboy GmbH, overvåkes kontinuerlig av et kvalitetsstyringssystem. I tillegg bekrefter Testboy GmbH, at prøveanordninger og instrumenter som brukes ved kalibreringen, underligger en kontinuerlig prøvemiddelovervåkning.

Samsvarserklæring

Produktet oppfyller de aktuelle retningslinjene. Mer informasjon får du på www.testboy.de

Betjening

Takk for at du har kjøpt Testboy® Profi III LED+, en topolet spenningstester med LED-display. Det kan utføres tester av likespenninger fra 6 V til 1400 V og vekselstrømspenninger fra 6 V til 1000 V, polaritets-, rotasjonsretnings- og kontinuitetstester inntil 50 kΩ og FI-/RCD-tester.

Testboy® Profi III LED+ kan også brukes under røffe forhold på grunn av den høye beskyttelsesgraden (IP65).

Sikkerhetsmerknader

Du har valgt en enhet som gir deg et høyt sikkerhetsnivå. For å sikre farefri og riktig bruk er det viktig at du leser gjennom denne bruksanvisningen grundig før første gangs bruk.

Følgende sikkerhetstiltak må utføres:

Spenningstesteren må kontrolleres umiddelbart før hver gangs bruk for funksjon (VDE-forskrift 0105, Del 1). Kontroller at måleledninger og enhet er i feilfri stand. Kontroller apparatet med en kjent spenningskilde, for eksempel en 230 V-stikkontakt.
Dersom displayet for en eller flere funksjoner svikter, må ikke apparatet brukes, og det må kontrolleres av kvalifisert personell.
Grip apparatet kun i håndtakene, unngå å berøre testspissene!
Tester av spenningsfrihet må kun utføres topolet!
Apparatet må ikke brukes i fuktige omgivelser!
Må ikke brukes med åpent batterirom! Målespissene må fjernes fra målekretsen under batteribytte.
En feilfri visning er sikret i temperaturområdet -10 °C – +55 °C.
Hold apparatet alltid rent og tørt. Huset må kun rengjøres med en fuktig klut.
Varselsymbolet som vises i tillegg, det akustiske signalet og vibrasjonen, ved spenninger > 35 V brukes som adversel om livsfarlige spenninger, ikke til måling.
Kontroller at varselsignalet kan høres i støyen fra omgivelsene før testing.
Skift ut batteriene umiddelbart dersom det høres et kontinuerlig varselsignal när apparatet slås på.

For å slå på enheten holder du bare målespissene mot hverandre.

Dersom du skrur målespissadapteren på eller av, blir målingen enklere i stikkontakter.

Spenningsvisningen skjer også uten batterier.

Selvtest

Hold målespissene mot hverandre for å teste. Den grønne "Rx/Ω"-LEDen lyse tydelig, og du skal høre en pipetone. (Etter en kort tid slår enheten seg av automatisk med "Auto Power Off"-funksjonen.)

Dersom apparatet ikke fungerer med nye batterier, må det beskyttes mot feil bruk.

Kontrollere likespenning

Når målespissene kobles til en likestrømspenning i det nominelle spenningsområdet, tennes en av de nedre (12 V +\~), og LEDene som er plassert over, tilsvarende den påsatte spenningen. De nedre LEDene viser polariteten i henhold til merkingen på målespissene! (+, -)

Ved overskridelse av terskelverdien på 35 V høres et lydsignal og det merkes en tydelig vibrasjon. Dette signaliserer en aktiv, livstruende spenning!

Kontrollere vekselstrømspenning

Når målespissene kobles til en vekselstrømspenning i det nominelle spenningsområdet, tennes begge de nedre (12 V +\~-), og LEDene som er plassert over, tilsvarende den påsatte spenningen. Dersom de nedre LEDene tennes samtidig, angir dette vekselstrømspenning (\~).

Ved overskridelse av terskelverdien på 35 V høres et lydsignal og det merkes en tydelig vibrasjon. Dette signaliserer en aktiv, livstruende spenning!

Fasetesting

Berør en leder med testspissen "L2". Dersom en fase har min. 100 V \~, tennes LEDen "<L"

For bestemmelse av faselederne kan visningen på displayet påvirkes, for eksempel ved isolerende tiltak for beskyttelse mot direkte berøring, i vanskelige posisjoner, for eksempel på trestiger eller isolerende gulvbelegg, en ujordet spenning eller også ved ugunstige lysforhold.

Rotasjonsretningskontroll (maks. 400 V)

Verneklær og isolerende steder kan påvirke funksjonen.

Grip tak i hele håndtakene L1 og L2.

Sett testspissene L1 og L2 mot to utvendige ledere (faser) og kontroller at nettspenningen på 400 V er aktiv.

En rotasjon mot høyre (fase L1 før fase L2) er tilstede dersom LEDen "R" tennes.

En rotasjon mot venstre (fase L2 før fase L1) er tilstede dersom LEDen "L" tennes.

Rotasjonsretningstesten må alltid skje med en kontroll med ombyttede testspisser. Rotasjonsretningen må da endres.

Merknad:

Rotasjonsretningstesten er mulig fra 200 V, 50/60 Hz (fase mot fase) i et jordet vekselstrømnett.

Enhåndstesting

Det er mulig å sperre de to hånddelene med avstandsstykkene på måleledningen. Avstanden mellom målespissene kan stilles inn ved å dreie. (Jordet kontakt / CEE)

Målestedbelysning

Målepunktbelysningen slås på eller av ved å trykke på LH-knappen.

Kontinuitetstest

(Hold testspissene mot hverandre for å slå på)

Testboy® Profi III LED+ har en last som gjør det mulig å utløse en FI/RCD-jordfeilbryter med to knapper (FI/RCD). Testet blir FI/RCD (maks. 30 mA) mellom fase og jordkabel (maks. 240 V).

Batteribytte

Dersom batteriene er utladet, høres et varselsignal og apparatet slås av. Bytt batteriene snarest mulig for å sikre nøyaktigheten på de målte verdiene.

For å bytte batterier må batterirommet på hovedhuset åpnes. Løsne skruene med en skrutrekker. Sørg for riktig polaritet på batteriene før bruk!

Lukk og skru fast lokket på batterirommet igjen.

Batterier skal ikke kastes i husholdningsavfall. Også nære deg finnes det samlesteder!

Tekniske data

Visning 16 LEDer for spenning (12, 24, 48, 120, 230, 400, 690 og 1000 V), polaritet (+~-), kontinuitet (Rx/Ω) og fase/rotasjonsretning (R/L) +PELV
Merkespenningsområde 6...1000 V AC	6...1400 V DC
Rotasjonsretningsvisning	ja
Inngangsimpedans	285 kΩ
Indikasjon	0,85	Un
Frekvensområde	0...1000	Hz
Last som kan kobles 30 mA ved 230 V
Innkoblingstid 30 s på \ 240 s av
Kontinuitetstest	0...50 kΩ
Beskyttelsesgrad	IP	65
Overspenningskategori KAT IV 1000 V
Testnorm	IEC/EN	61243-3

Spenningsforsyning 2x 1,5 V Type AAA mikro
