Bruksanvisningens riktighet

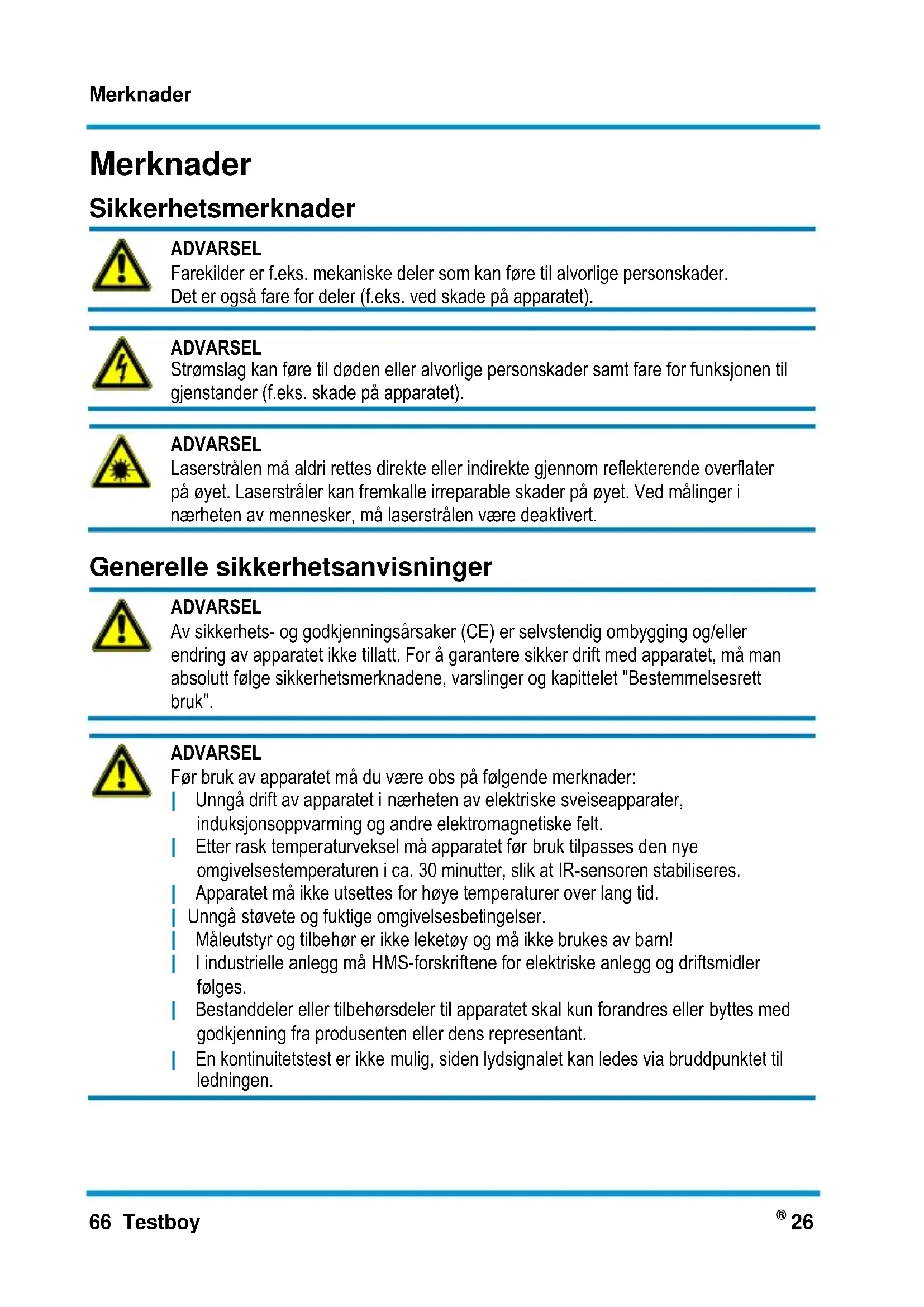

Farekilder er f.eks. mekaniske deler som kan føre til alvorlige personskader. Det er også fare for deler (f.eks. ved skade på apparatet).

ADVARSEL

Strømslag kan føre til døden eller alvorlige personskader samt fare for funksjonen til gjenstander (f.eks. skade på apparatet).

ADVARSEL

Laserstrålen må aldri rettes direkte eller indirekte gjennom reflekterende overflater på øyet. Laserstråler kan fremkalle irreparable skader på øyet. Ved målinger i nærheten av mennesker, må laserstrålen være deaktivert.

Generelle sikkerhetsanvisninger

ADVARSEL

Av sikkerhets- og godkjenningsårsaker (CE) er selvstendig ombygging og/eller endring av apparatet ikke tillatt. For å garantere sikker drift med apparatet, må man absolutt følge sikkerhetsmerknadene, varslinger og kapittelet "Bestemmelsesrett bruk".

ADVARSEL

Unngå drift av apparatet i nærheten av elektriske sveiseapparater, induksjonsoppvarming og andre elektromagnetiske felt.
Etter rask temperaturveksel må apparatet før bruk tilpasses den nye omgivelsestemperaturen i ca. 30 minutter, slik at IR-sensoren stabiliseres.
Apparatet må ikke utsettes for høye temperaturer over lang tid.
Unngå støvete og fuktige omgivelsesbetingelser.
Måleutstyr og tilbehør er ikke leketøy og må ikke brukes av barn!
I industrielle anlegg må HMS-forskriftene for elektriske anlegg og driftsmidler følges.
Bestanddeler eller tilbehørsdeler til apparatet skal kun forandres eller byttes med godkjenning fra produsenten eller dens representant.
En kontinuitetstest er ikke mulig, siden lydsignalet kan ledes via bruddpunktet til ledningen.

1 Frikobling
2 Sikre mot gjeninnkobling
3 Konstatere spenningsfrihet (spenningsfriheten skal konstateres 2-polet)
4 Jorde og kortslutte
5 Dekke til nærliggende deler som står under spenning

Bestemmelsesrett bruk

Apparatet er kun ment til anvendelsen som er beskrevet i brukerhåndboken. All annen bruk er ikke tillatt og kan føre til ulykker eller ødeleggelse av apparatet. Slik bruk fører til omgående tap av alle garanti- og ansvarskrav til driveren ovenfor produsenten.

For å beskytte apparatet mot skader, må du ved lengre stillstand av apparatet fjerne batteriene.

Ved materielle skader eller personskader, som forårsakes gjennom ikke-forskriftsmessig bruk eller ignorering av sikkerhetsmerknadene, overtar vi intet ansvar. I slike tilfeller taper man alle garantikrav. Et utropstegn i en trekant henviser til en sikkerhetsmerknad i brukerhåndboken. Før oppstart må du lese gjennom hele håndboken. Dette apparatet er CE-godkjent og oppfyller dermed de nødvendige forskriftene.

Med forbehold om rettigheten til å endre spesifikasjonene uten tidligere varsel.

© 2014 Testboy GmbH, Tyskland.

Ansvarsfraskrivelse

Ved skader, som forårsakes pga. ignorering av håndboken, taper man garantikravet! For følgeskader, som resulterer av dette, overtar vi intet ansvar!

Testboy er ikke ansvarlig for skader, som resulterer av

ignorering av håndboken,
| av Testboy ikke godkjente endringer på produktet eller
ikke Testboy produserte eller ikke godkjente reservedeler
påvirkning av alkohol, rusmiddel eller medisin.

Riktighet til bruksanvisningen

Denne bruksanvisningen ble opprettet med stor omhu. Det overtas intet ansvar for riktigheten og fullstendigheten til informasjonene, illustrasjonene og tegningene. Med forbehold om endringer, trykkfeil og feil.

Kassering

Kjære Testboy-kunde, med kjøpet av vårt produkt har du muligheten, til å returnere apparatet på slutten av sin levetid til et egnet samlested for elektronikkavfall.

WEEE (2002/96/EC) regulerer returneringen og resirkuleringen av elektronikkapparater. Fra og med den 13.8.2005 er produsenter av elektronikkapparater forpliktet til å resirkulere alle apparatene som selges etter denne datoen, kostnadsfritt. Elektroniske apparater må da ikke lenger kastes i det "normale" avfallet. Elektronikkapparater skal resirkuleres og kasseres separat. Alle apparater, som er del av denne forskriften, er merket med denne logoen.

Kassering av brukte batterier

Du som sluttforbruker lovmessig forpliktet (batteriloven) til returnering av alle brukte batterier; kassering via husholdningsavfall er forbudt! Batterier som inneholder skadelige stoffer er merket med følgende symbol, som henviser til forbudet om kasseringen via husholdningsavfall. Betegnelsen for det avgjørende tungmetallet er: Cd = kadmium, Hg = kvikksølv, Pb = bly. Brukte batterier kan du returnere kostnadsfritt ved samlepunktene i kommunen, hvor det selges batterier!

5 år garanti

Testboy-Apparater underligger en streng kvalitetskontroll. Hvis det daglig bruk allikevel oppstå feil ved funksjonen, gir vi en garanti på 5 år (kun gyldig med regning). Fabrikk- eller materialfeil utbedres kostnadsfritt av oss, såfremt apparatet returneres til oss i lukket tilstand og uten fremmed innvirkning. Skader på grunn av fall eller feil håndtering er utelukket fra garantikravet.

Ta kontakt med:

Testboy GmbH Tlf: 0049 (0)4441 / 89112-10

Alle kvalitetsrelevante arbeider og prosesser som gjennomføres innenfor Testboy GmbH, overvåkes kontinuerlig av et kvalitetsstyringssystem. I tillegg bekrefter Testboy GmbH, at prøveanordninger og instrumenter som brukes ved kalibreringen, underligger en kontinuerlig prøvemiddelovervåkning.

Samsvarserklæring

Produktet oppfyller de aktuelle retningslinjene. Mer informasjon får du på www.testboy.de

Betjening

Tusen takk, for at du har bestemt deg for Testboy ^® 26.

Ledningssøkeren ble utviklet, for å finne eller følge telekommunikasjonsledninger, enkelte ledere og lederpar uten at isoleringen skades. Det er kun tillatt å koble til kabler eller ledninger, som er uten spenning.

Apparatet arbeider med en lydgenerator for sikker identifikasjon av ledninger
Volumkontroll for tilpasning av ømfintlighet og omgivelsesbetingelser
Beskyttet startbryter, for å unngå utilsiktet utladning av batteriet
Sender og mottaker
Integrert LED-lommelykt
Maksimal ledningslengde opp til 8 km (ubelastet)

Før bruk må du lese gjennom denne håndboken. Hvis apparatet ikke brukes i henhold til produsentens angivelser, kan beskyttelsen som gis av apparatet, reduseres.

Betjening

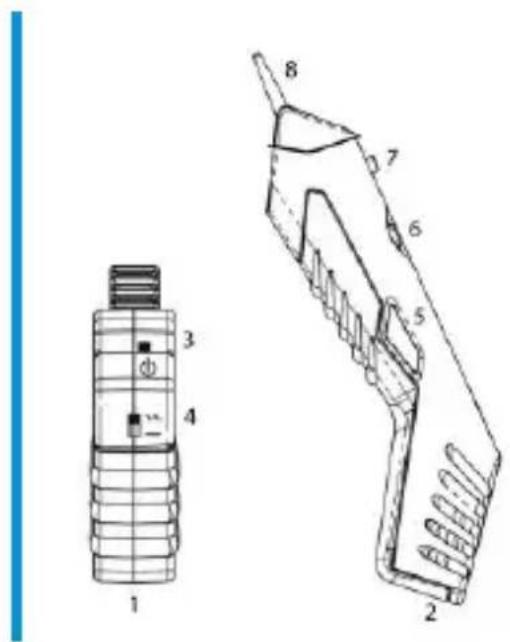

Forbind ledningene til senderen (1) med en leder hver til ledningen som søkes.

Velg testtonen (4) (kontinuerlig eller vekslende tone) og slå på (3) senderen (1).

Bruk dreiebryteren (6) til å slå på mottakeren (2).

Volumet kan stilles inn avhengig av omgivelsesbetingelsene.

Tonen som mottas er høyest på ledningen som søkes.

Det er kun tillatt å koble til kabler eller ledninger uten strøm.

Gjennomfør en kontroll (måling, kortslutning) for at det ikke finnes spenning, før kontakt av ledende deler.

Identifikasjon av spenningsførende ledere er ikke mulig. Vær oppmerksom på dette for å unngå elektrisk støt.

Ved søking av en leder med ledningssøkeren kan det på grunn av forskjellige feltstyrker til lydsignalet bli søkt etter feil eller flerdoble ledninger. Ledningssøkeren mottar eventuelt de elektromagnetiske feltene til et lydsignal fra en annen ledning i nærheten som er tilkoblet SENDEREN, og ikke fra den det gjelder. Ved lav feltstyrke registrerer ledningssøkeren evt. ikke den riktige ledningen. Tonedeteksjonen kan påvirkes av forskjellige faktorer, blant annet:

• isolerte ledninger/wire
• tykkelse og type isolering
• avstand til lydkilden
• fullisolerte forbrukere som hindrer effektiv jording
• utlegging av ledningsnettet
• tilstand til måleenheten og batteriene

Modulær kontroll (adapter)

Alle kontroller kan ved behov utføres med adapteren (f.eks. RJ11- eller RJ45-støpsel til kontroll av en telefonledning eller en boret ledning).

Lommelykt

Slå på den integrerte lommelykten ved hjelp av bryteren (7).

Vedlikehold

Testboy® 26 er vedlikeholdsfri med unntak av batteriet.

For å skifte batteriet må alle måleledninger kobles fra, skruen på batterirommet fjernes og batteriet skiftes ut med samme type.

Pass på riktig polaritet.

Batterier skal ikke kastes i husholdningsavfall. Også nære deg finnes det samlesteder!

Rengjøring

For rengjøring av apparatet ved vanlig smuss brukes en fuktig klut og et mildt husholdningsrengjøringsmiddel. Ikke bruk aggressive rengjøringsmidler eller løsemidler til rengjøring av apparatet.

Definisjon av overspenningskategoriene

Målekategori II: Målinger på strømkretsen, som ved hjelp av en støpsel har direkte forbindelse med lavspentnettet. Typisk kortslutningsstrøm < 10 kA.

Målekategori III: Målinger inne i bygningsinstallasjon (stasjonær forbruker med fast tilkobling, fordelertilkobling, fast innebygde enheter i fordeleren).

Typisk kortslutningsstrøm < 50 kA.

Målekategori IV: Målinger på kilden til lavspentinstallasjonen (teller, hovedtilkobling, primært overspenningsvern). Typisk kortslutningsstrøm >> 50 kA.

For å fastsette målekategorien for en kombinasjon av testspiss komponentgruppen og måleapparatet gjelder alltid den laveste kategorien, enten fra testspiss komponentgruppen eller måleapparatet.

Tekniske data

Visning	akustisk
Strømforsyning	Størrelse 6LR61 9 V(for hver SENDER og MOTTAKER)
Mål	230 x 55 x 23 mm (mottaker)55 x 57 x 23 mm (sender)
Vekt	244 g
Driftstemperatur	5 °C til 40 °C
Beskyttelsesgrad	IP 20
Overspenningskategori	CAT III 100 V
Kategori krokodilleklemme	CAT III 100 V / 16 A
