MANUAL DE UTILIZADOR 26 Testboy

lnstruções de serviço

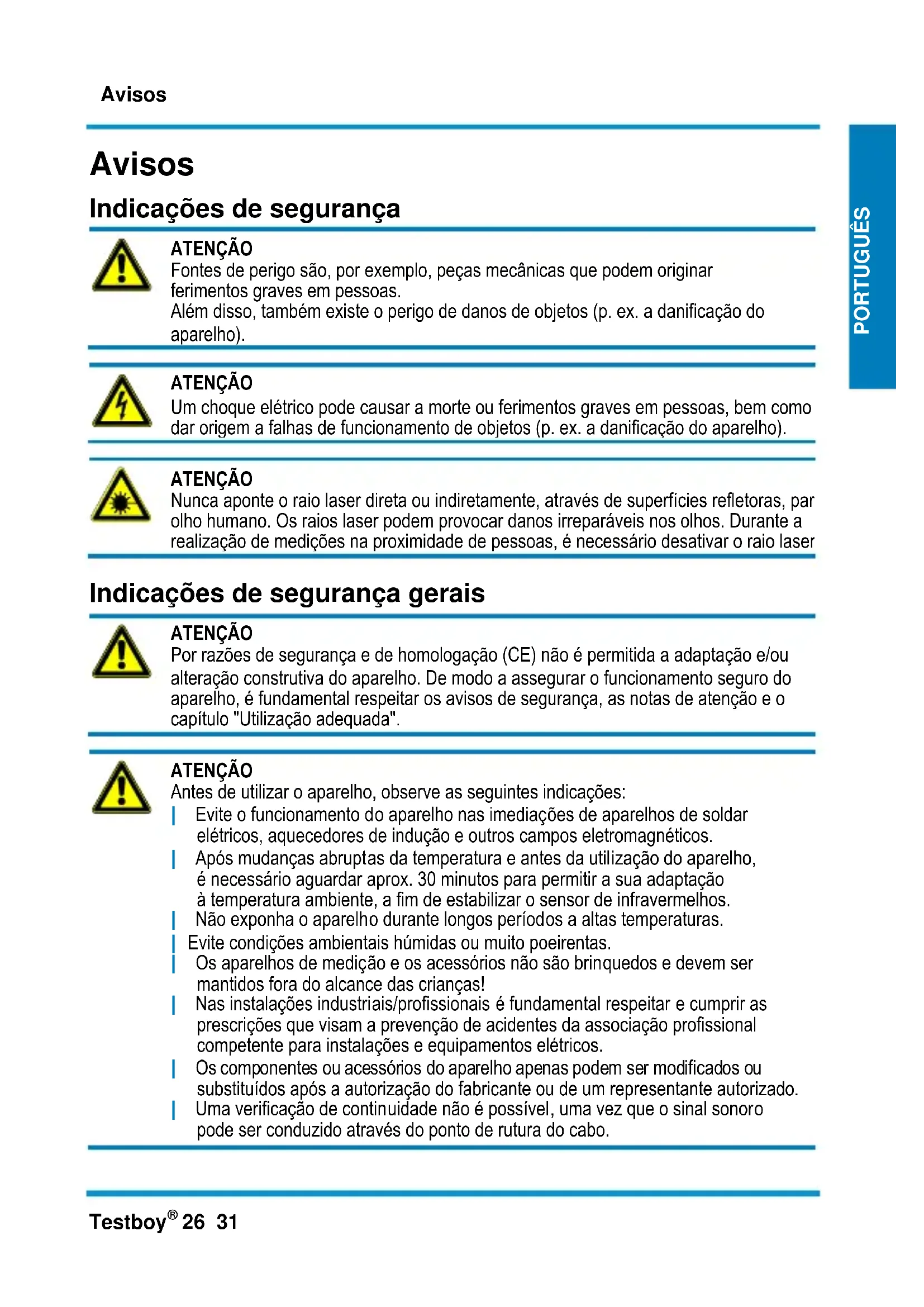

PORTUGUÊS PORTUGUÊS PORTUGUÊS Avisos Indicações de segurança

ATENÇÃO Fontes de perigo são, por exemplo, peças mecânicas que podem originar ferimentos graves em pessoas. Além disso, também existe o perigo de danos de objetos (p. ex. a danificação do aparelho).

ATENÇÃO Um choque elétrico pode causar a morte ou ferimentos graves em pessoas, bem como dar origem a falhas de funcionamento de objetos (p. ex. a danificação do aparelho).

ATENÇÃO Nunca aponte o raio laser direta ou indiretamente, através de superfícies refletoras, para o olho humano. Os raios laser podem provocar danos irreparáveis nos olhos. Durante a realização de medições na proximidade de pessoas, é necessário desativar o raio laser.

Indicações de segurança gerais

ATENÇÃO Por razões de segurança e de homologação (CE) não é permitida a adaptação e/ou alteração construtiva do aparelho. De modo a assegurar o funcionamento seguro do aparelho, é fundamental respeitar os avisos de segurança, as notas de atenção e o capítulo "Utilização adequada".

ATENÇÃO Antes de utilizar o aparelho, observe as seguintes indicações: | Evite o funcionamento do aparelho nas imediações de aparelhos de soldar elétricos, aquecedores de indução e outros campos eletromagnéticos. | Após mudanças abruptas da temperatura e antes da utilização do aparelho, é necessário aguardar aprox. 30 minutos para permitir a sua adaptação à temperatura ambiente, a fim de estabilizar o sensor de infravermelhos. | Não exponha o aparelho durante longos períodos a altas temperaturas. | Evite condições ambientais húmidas ou muito poeirentas. | Os aparelhos de medição e os acessórios não são brinquedos e devem ser mantidos fora do alcance das crianças! | Nas instalações industriais/profissionais é fundamental respeitar e cumprir as prescrições que visam a prevenção de acidentes da associação profissional competente para instalações e equipamentos elétricos. | Os componentes ou acessórios do aparelho apenas podem ser modificados ou substituídos após a autorização do fabricante ou de um representante autorizado. | Uma verificação de continuidade não é possível, uma vez que o sinal sonoro pode ser conduzido através do ponto de rutura do cabo.Avisos 32 Testboy

Tenha em atenção as cinco regras de segurança: 1 Desconexão 2 Proteger contra uma nova ligação 3 Determinar se há tensão (a presença de tensão deverá ser verificada em 2 polos) 4 Ligar à terra e curto-circuitar 5 Cobrir as peças sob tensão adjacentes Utilização prevista O aparelho foi concebido única e exclusivamente para as aplicações descritas no manual de instruções. Qualquer outro tipo de utilização é considerado inadmissível e pode provocar acidentes ou destruir o aparelho. Esse tipo de utilização implica a extinção imediata de quaisquer direitos de garantia do utilizador perante o fabricante.

De modo a proteger o aparelho contra danos, deve remover as pilhas/baterias do mesmo, sempre que este não for utilizado durante longos períodos.

O fabricante não se responsabiliza por danos pessoais ou materiais resultantes de um manuseamento inadequado ou do desrespeito pelas indicações de segurança. Nestas situações, a garantia perde imediatamente a sua validade. Um ponto de exclamação dentro de um triângulo remete para indicações de segurança no manual de instruções. Antes de proceder à colocação em funcionamento, leia o manual de instruções na íntegra. Este aparelho foi verificado e testado de acordo com as disposições da CE e cumpre as respetivas diretivas em vigor. Reservamo-nos o direito de alterar as especificações sem aviso prévio. © 2014 Testboy GmbH, Deutschland. Exoneração de responsabilidade

A garantia é anulada no caso de danos resultantes do desrespeito pelo conteúdo das instruções! Não nos responsabilizamos por quaisquer danos secundários que daí possam surgir!

A Testboy não se responsabiliza por danos que sejam resultado | do desrespeito pelo conteúdo das instruções, | de alterações no produto sem o consentimento prévio por parte da Testboy

| da utilização de peças sobressalentes não originais ou não autorizadas pela Testboy | ou que resultem do consumo de álcool, drogas ou medicamentos ingeridos.Avisos Testboy

PORTUGUÊS PORTUGUÊS PORTUGUÊS Exatidão dos dados do manual de instruções Este manual de instruções foi elaborado com o máximo cuidado. Não garantimos a exatidão nem a integralidade dos dados, figuras e desenhos. Reservado o direito a alterações, erros de impressão e lapsos. Eliminação Exmo. cliente Testboy, ao adquirir o nosso produto, passa a ter a possibilidade e o direito de o devolver, após o fim da vida útil do mesmo, nos pontos de recolha de resíduos eletrónicos.

A REEE (2002/96/CE) regulamenta a retoma e a reciclagem de aparelhos elétricos usados. Desde 13-08-2005 os fabricantes de aparelhos elétricos são obrigados a receber e reciclar gratuitamente todos os produtos que tenham sido vendidos após esta data. Os aparelhos elétricos não podem ser eliminados com os resíduos domésticos "normais". Os aparelhos elétricos devem ser reciclados e eliminados separadamente. Todos os aparelhos abrangidos por esta diretiva estão assinalados com este logótipo.

Eliminação de pilhas usadas

O consumidor final é obrigado por lei (Lei sobre as baterias/pilhas) à devolução de todas as baterias/pilhas usadas; não é permitida a eliminação das mesmas através do lixo doméstico! As baterias/pilhas com substâncias nocivas estão assinaladas com os seguintes símbolos, que advertem para a proibição de eliminação através do lixo doméstico. As designações para os metais pesados importantes são: Cd = cádmio, Hg = mercúrio, Pb = chumbo. As pilhas/baterias usadas podem ser devolvidas gratuitamente em todos os pontos de recolha municipais ou em todos os locais onde se vendem pilhas/baterias! 5 anos de garantia Os aparelhos Testboy estão sujeitos a um rigoroso controlo de qualidade. Se durante a utilização diária ocorrerem todavia falhas de funcionamento, oferecemos uma garantia de 5 anos (apenas válida com o recibo/fatura original). Erros de fabrico ou defeitos do material serão por nós eliminados ou reparados gratuitamente, desde que o aparelho nos seja enviado sem sinais de manipulação e de abertura não autorizadas. Os danos resultantes de queda ou de um manuseamento incorreto não estão cobertos pela garantia.Manuseamento 34 Testboy

Entre em contacto com: Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Certificado de qualidade Todas as atividades e processos relevantes para a qualidade, realizados pela Testboy GmbH, são permanentemente monitorizados por um sistema de gestão da qualidade. A Testboy GmbH confirma também que os dispositivos e instrumentos de controlo utilizados durante a calibração estão sujeitos a uma monitorização e controlo permanentes. Declaração CE de Conformidade O produto cumpre os requisitos das mais recentes diretivas. Para mais informações, veja na Internet, em www.testboy.de Manuseamento Muito obrigado pela aquisição do Testboy

O identificador de fios foi concebido para encontrar ou acompanhar o trajeto de cabos de telecomunicações, fios individuais ou conjuntos de fios, sem danificar o isolamento. Só podem ser ligados cabos ou fios que estejam livres de tensão. | O dispositivo trabalha com um gerador de som para a identificação segura dos fios | Regulador do volume de som para ajustar a sensibilidade e adaptar o dispositivo às condições ambientais | Interruptor de ligar protegido, para evitar que a pilha seja descarregada | Emissor e recetor | Lanterna LED integrada | Comprimento máximo dos fios/cabos até 8 km (sem carga)

Ler as instruções antes de utilizar o aparelho. Se o aparelho não for utilizado de acordo com as instruções do fabricante, a proteção disponibilizada pelo aparelho pode não funcionar devidamente.Manuseamento Testboy

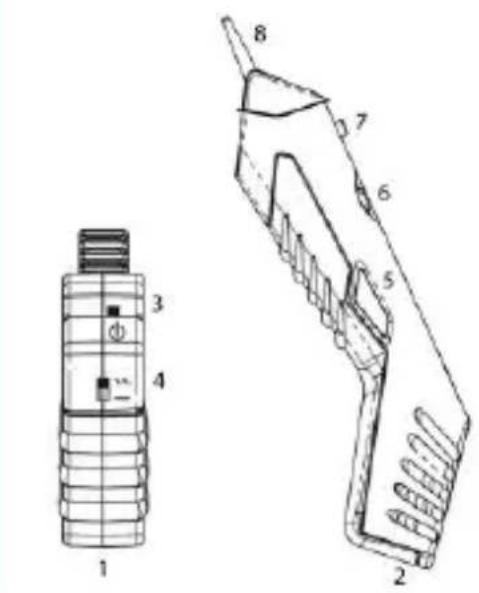

PORTUGUÊS PORTUGUÊS PORTUGUÊS Manuseamento Conectar os cabos do emissor (1) com respetivamente um condutor do cabo procurado. Selecionar o tom de teste (4) (tonalidade contínua ou tonalidade alternada) e ligar (3) o emissor (1). Ligar o recetor (2) através do botão rotativo (6). O volume pode ser ajustado consoante as condições ambientais. Premir o botão de ativação (5) e tocar com a ponta (8) em todos os cabos aplicáveis. O volume do tom recebido é mais elevado no cabo procurado.

ATENÇÃO Apenas podem ser conectados cabos ou fios sem corrente. Antes de tocar em componentes condutores de corrente, deve-se realizar um teste (medição, curto-circuito) para garantir que os mesmos se encontram livres de tensão. Não é possível identificar condutores que estejam sob tensão. É favor observar esta indicação para evitar apanhar um choque elétrico.

Durante a deteção de um fio com o identificador de fios podem ser detetadas correntes erradas ou várias correntes, devido às diferentes intensidades de campo do sinal sonoro. O identificador de fios recebe eventualmente os campos eletromagnéticos de um sinal sonoro de outro cabo conectado ao EMISSOR, que esteja na proximidade, mas não do cabo suspeitado. Em situações de uma baixa intensidade de campo, o identificador de fios event. não deteta o cabo correto. A deteção sonora pode ser influenciada por diversos fatores, tais como: ● Cabos/fios blindados ● Espessura e tipo de isolamento ● Distância da fonte do tom ● Consumidores completamente isolados que previnem uma ligação eficaz à terra ● Dimensionamento / estruturação da rede de distribuição ● Estado do aparelho de teste e das pilhas Teste de cabos coaxiais Para testar cabos coaxiais, ligue o fio vermelho à blindagem do cabo e o fio preto ao condutor interior.Manuseamento 36 Testboy

Verificação modular (adaptador) Se necessário, todas as verificações podem ser executadas com o adaptador (p. ex., conector RJ11 ou RJ45 para a verificação de uma linha telefónica ou de um cabo torcido). Lanterna Ligar a lanterna integrada através do interruptor (7). Manutenção O Testboy

26 não requer qualquer manutenção (com exceção da pilha). Para substituir a pilha, desconectar todas as linhas de medição, desenroscar o parafuso no compartimento das pilhas e substituir a pilha por outra do mesmo tipo. Prestar atenção à polaridade correta.

As pilhas não devem ser eliminadas juntamente com o lixo doméstico. Opte por um centro de recolha!

Limpeza Para remover as sujidades do dia-a-dia do aparelho, utilizar um pano húmido e um detergente doméstico suave. Não utilizar detergentes agressivos ou solventes para limpar o aparelho. Definição das categorias de sobretensão Categoria de medição II: Medições em circuitos elétricos que, através de um conector, têm uma ligação direta a uma rede de baixa tensão. Corrente de curto-circuito típica < 10 kA. Categoria de medição III: Medições dentro da instalação de um edifício (consumidores estacionários com ligação sem conector, ligação de distribuidor, aparelhos não desmontáveis no distribuidor). Corrente de curto-circuito típica < 50 kA. Categoria de medição IV: Medições na fonte da instalação de baixa tensão (contador, ligação principal, proteção contra sobreintensidade primária). Corrente de curto-circuito típica >> 50 kA. Para identificar a categoria de medição numa combinação de módulo de ponta de teste e aparelho de medição, é sempre válida a categoria mais baixa do módulo de ponta de teste ou do aparelho de medição.Manuseamento Testboy

PORTUGUÊS PORTUGUÊS PORTUGUÊS Dados técnicos Indicação Acústico Alimentação elétrica Dimensão 6LR61 9 V (respetivamente para EMISSOR e RECETOR) Dimensões 230 x 55 x 23 mm (recetor) 55 x 57 x 23 mm (emissor) Peso 244 g Temperatura de serviço 5 °C até 40 °C Tipo de proteção IP 20 Categoria de sobretensão
