GEBRUIKSAANWIJZING 26 Testboy

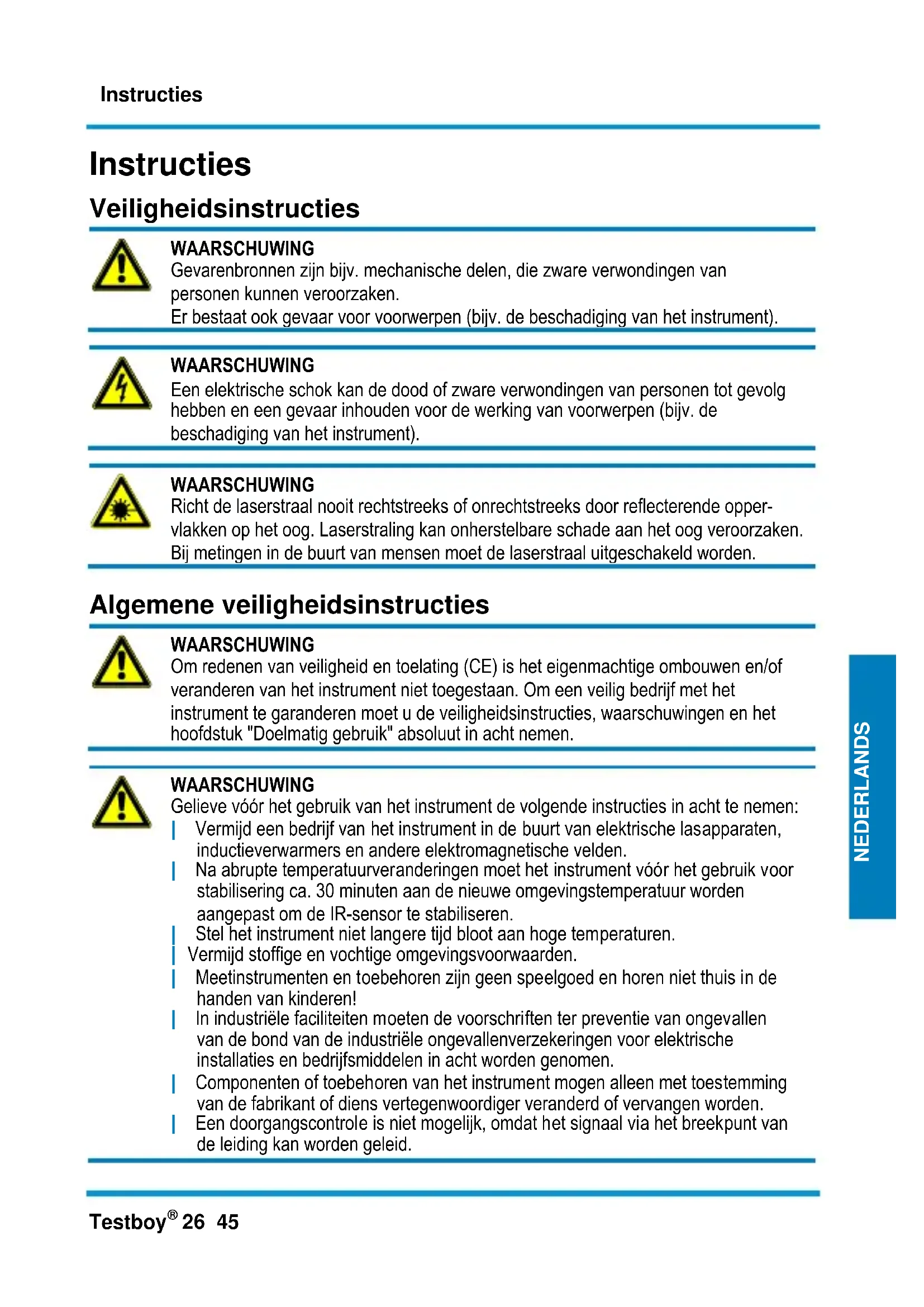

NEDERLANDS NEDERLANDS NEDERLANDS Instructies Veiligheidsinstructies

WAARSCHUWING Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken. Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING Richt de laserstraal nooit rechtstreeks of onrechtstreeks door reflecterende opper- vlakken op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de buurt van mensen moet de laserstraal uitgeschakeld worden.

Algemene veiligheidsinstructies

WAARSCHUWING Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u de veiligheidsinstructies, waarschuwingen en het hoofdstuk "Doelmatig gebruik" absoluut in acht nemen.

WAARSCHUWING Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen: | Vermijd een bedrijf van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden. | Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren. | Stel het instrument niet langere tijd bloot aan hoge temperaturen. | Vermijd stoffige en vochtige omgevingsvoorwaarden. | Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen! | In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen. | Componenten of toebehoren van het instrument mogen alleen met toestemming van de fabrikant of diens vertegenwoordiger veranderd of vervangen worden. | Een doorgangscontrole is niet mogelijk, omdat het signaal via het breekpunt van de leiding kan worden geleid.Instructies 46 Testboy

Gelieve de vijf veiligheidsregels in acht te nemen: 1 Vrijschakelen 2 Beveiligen tegen opnieuw inschakelen 3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld) 4 Aarden en kortsluiten 5 Naburige onder spanning staande delen afdekken Doelmatig gebruik Het instrument is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.

Gelieve om het instrument bij langer niet-gebruik tegen beschadiging te beschermen de batterijen te verwijderen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gecontroleerd en voldoet derhalve aan de vereiste richtlijnen. Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen. © 2014 Testboy GmbH, Duitsland. Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van | de niet-inachtneming van de handleiding, | van Testboy niet geautoriseerde veranderingen aan het product

| door Testboy niet gefabriceerde of niet vrijgegeven onderdelen | invloed van alcohol-, verdovende middelen of medicamenten.Instructies Testboy

NEDERLANDS NEDERLANDS NEDERLANDS Juistheid van de bedieningshandleiding Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden. Verwerking Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE (2002/96/EC) regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn met ingang van 13-8-2005 ertoe verplicht om elektrische apparaten die na deze datum worden verkocht, kosteloos terug te nemen en te recycleren. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycleerd en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Verwerking van gebruikte batterijen

U als eindverbruiker bent wettelijk (Wet op Batterijen) verplicht om alle gebruikte batterijen en accu´s terug te geven; een verwerking via het huisvuil is verboden! Batterijen/Accu´s die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil. De benamingen voor de doorslaggevende zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Uw verbruikte batterijen/accu´s kunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu´s verkocht worden! 5 jaar garantie Testboy instrumenten worden onderworpen aan een strenge kwaliteitscontrole. Als in de dagelijkse praktijk toch fouten in de werking optreden, dan verlenen wij een garantie van 5 jaar (alleen geldig met factuur). Fabricage- of materiaalfouten worden door ons kosteloos verholpen, mits het instrument zonder externe invloeden en ongeopend aan ons wordt teruggestuurd. Beschadigingen door een val of verkeerde hantering zijn uitgesloten van het recht op garantie.Bediening 48 Testboy

Gelieve u te wenden tot: Testboy GmbH Tel.: [phone] Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Duitsland [e-mail] Kwaliteitscertificaat Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen. Conformiteitsverklaring Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de Bediening Hartelijk dank dat u heeft gekozen voor de Testboy

De leidingzoeker is ontwikkeld om telecommunicatieleidingen, afzonderlijke aders en aderparen te vinden, resp. te volgen zonder de isolatie te beschadigen. Er mogen alleen kabels of leidingen worden aangesloten, die spanningsvrij zijn. | Het instrument werkt voor een veilige leidingidentificatie met een signaalgenerator | Volumeregelaar voor de aanpassing van de gevoeligheid en omgevingsomstandigheden | Beveiligde schakelaar, om het ongewenst ontladen van de batterij te voorkomen | Zender en ontvanger | Geïntegreerde LED-zaklamp | Maximale leidinglengte tot 8 km (onbelast)

Lees voor gebruik deze handleiding door. Als het instrument niet gebruikt wordt conform de gegevens van de fabrikant, kan de beveiliging van het instrument worden beïnvloed.Bediening Testboy

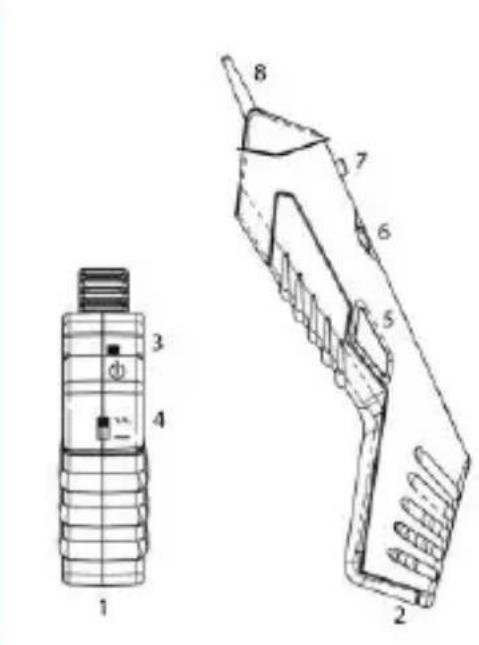

NEDERLANDS NEDERLANDS NEDERLANDS Bediening Verbind de leidingen van de zender (1) elk met een ader van de gezochte leiding. Selecteer het testsignaal (4) (continu signaal of afwisselend signaal) en schakel (3) de zender (1) in. Schakel de ontvanger (2) in met de draaischakelaar (6). Het volume kan afhankelijk van de omgevingsomstandigheden worden ingesteld. Druk op de activeringstoets (5) en raak met de punt (8) alle desbetreffende leidingen aan. Het ontvangen signaal is het luidst bij de gezochte leiding.

WAARSCHUWING Er moge alleen spanningsvrije kabels of leidingen worden aangesloten. Voor het aanraken van geleidende delen moet door een test (meting, kortsluiten) de spanningsvrijheid worden vastgesteld. Een identificatie van spanningsgeleidende geleiders is niet mogelijk. Neem dit in acht om elektrische schokken te vermijden.

Bij het met de leidingzoeker opsporen van een ader, kunnen door de verschillende veldsterktes van het signaal incorrecte of meervoudige leidingen worden opgespoord. De leidingzoeker ontvangt eventueel de elektromagnetische velden van een signaal van een andere leiding in de buurt dan die op de ZENDER is aangesloten, maar niet van de gezochte leiding. Bij een lage veldsterkte herkent de leidingzoeker mogelijk niet de juiste leiding. De signaalherkenning kan door verschillende factoren worden beïnvloed, waaronder: ● afgeschermde leidingen/draden ● dikte en aard van de isolering ● afstand van de signaalbron ● volledig geïsoleerde verbruikers, die een effectieve aarding verhinderen ● indeling van het leidingnet ● status van het testinstrument en de batterijen Testen van coaxiale leidingen Om coaxiale leidingen te testen, verbind u de rode leiding met de afscherming van de kabel en de zwarte leiding met de binnengeleider.Bediening 50 Testboy

Modulaire test (adapter) Alle testen kunnen indien nodig met de adapter worden uitgevoerd (bijv. RJ11- of RJ45-stekker voor het testen van een telefoonleiding of een gedraaide leiding). Zaklamp Schakel de geïntegreerde zaklamp in met de schakelaar (7). Onderhoud De Testboy

26 is onderhoudsvrij met uitzondering van de batterij. Voor het vervangen van de batterij moeten alle meetleidingen worden ontkoppeld, de schroef op het batterijvak worden verwijderd en de batterij worden vervangen door hetzelfde type. Houd rekening met de juiste polariteit.

Batterijen horen niet bij het huisvuil. Ook bij u in de buurt is er een inzamelpunt!

Reiniging Om het instrument van dagelijkse verontreinigingen te ontdoen, dient u een vochtige doek en een milde huishoudelijke reiniger te gebruiker. Gebruik voor het reinigen van het instrument geen agressief reinigingsmiddel of oplosmiddel. Definitie van overspanningscategorieën Meetcategorie II: Metingen aan stroomkringen die met een stekker een directe verbinding hebben met het laagspanningsnet. Gebruikelijke kortsluitstroom < 10 kA. Meetcategorie III: Metingen binnen de installatie van het gebouw (stationaire verbruikers met niet- insteekbare aansluiting, verdeelaansluiting, vast ingebouwde apparaten in de verdeler). Gebruikelijke kortsluitstroom < 50 kA. Meetcategorie IV: Metingen aan de bron van de laagspanningsinstallatie (teller, hoofdaansluiting, primaire overstroombeveiliging). Gebruikelijke kortsluitstroom >> 50 kA. Bij het vaststellen van de meetcategorie voor een combinatie van de teststaafbouwgroep en het meetinstrument geldt altijd de laagste categorie, ofwel van de teststaafbouwgroep of van het meetinstrument.Bediening Testboy

NEDERLANDS NEDERLANDS NEDERLANDS Technische gegevens Indicatie akoestisch Voeding Grootte 6LR61 9 V (telkens voor ZENDER en ONTVANGER) Afmetingen 230 x 55 x 23 mm (ontvanger) 55 x 57 x 23 mm (zender) Gewicht 244 g Bedrijfstemperatuur 5 °C tot 40 °C Beschermklasse IP 20 Overspanningscategorie
