| Tuotetyyppi | Kosketukseton pyörivän kentän ja pyörimissuunnan testaaja |
| Merkki | Testboy |
| Malli | TV 411 |
| Kategoria | Mittalaitteet |
| Mitat (P × L × K) | 110 × 70 × 30 mm |
| Paino | 220 g (pariston kanssa) |
| Virtalähde | 2 kpl Mignon AA-paristoja 1,5 V |
| Päätoiminnot | Vaiheentarkistus, pyörivän kentän tarkistus, pyörimissuunnan testaus |
| Testijännite | 70 – 600 V AC, 50 – 60 Hz |
| Mittausjohtojen pituus | Noin 500 mm |
| Johtimien maksimipoikkipinta | 220 mm² |
| Käyttölämpötila | -10 °C – +55 °C, suhteellinen kosteus <80% (ei kondenssia) |
| Säilytyslämpötila | -20 °C – +60 °C, suhteellinen kosteus <90% (ilman paristoa) |
| Mittausluokka | CAT III 600 V |
| Turvallisuusstandardit | EN 61010-1, EN 61010-31 |
| Takuu | 5 vuotta (laskun esittämistä vastaan) |
| Paristotyyppi | 2 × AA (Mignon) 1,5 V |
| Mukana tulevat tarvikkeet | Värikoodatut eristyspihdit (punainen, keltainen, vihreä) |
| Huolto | Puhdista kotelo kostealla liinalla ilman puhdistusainetta. Älä käytä hankaavia aineita tai liuottimia. |
| Pariston vaihto | Avaa paristolokero ristipääruuvimeisselillä (koko 1) ja vaihda Mignon AA-paristot. |
| Käyttökohteet | Moottoriasennusten korjaustyöt, moottoriakselien pyörimissuunnan määritys |
| LED-ilmaisimet | Vaihe (A, B, C), pyörimissuunta (L/R), käyttövalmius |
Usein kysytyt kysymykset - TV 411 Testboy
Käyttäjien kysymyksiä aiheesta TV 411 Testboy
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Mittauslaitteet PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi TV 411 - Testboy ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. TV 411 merkiltä Testboy.

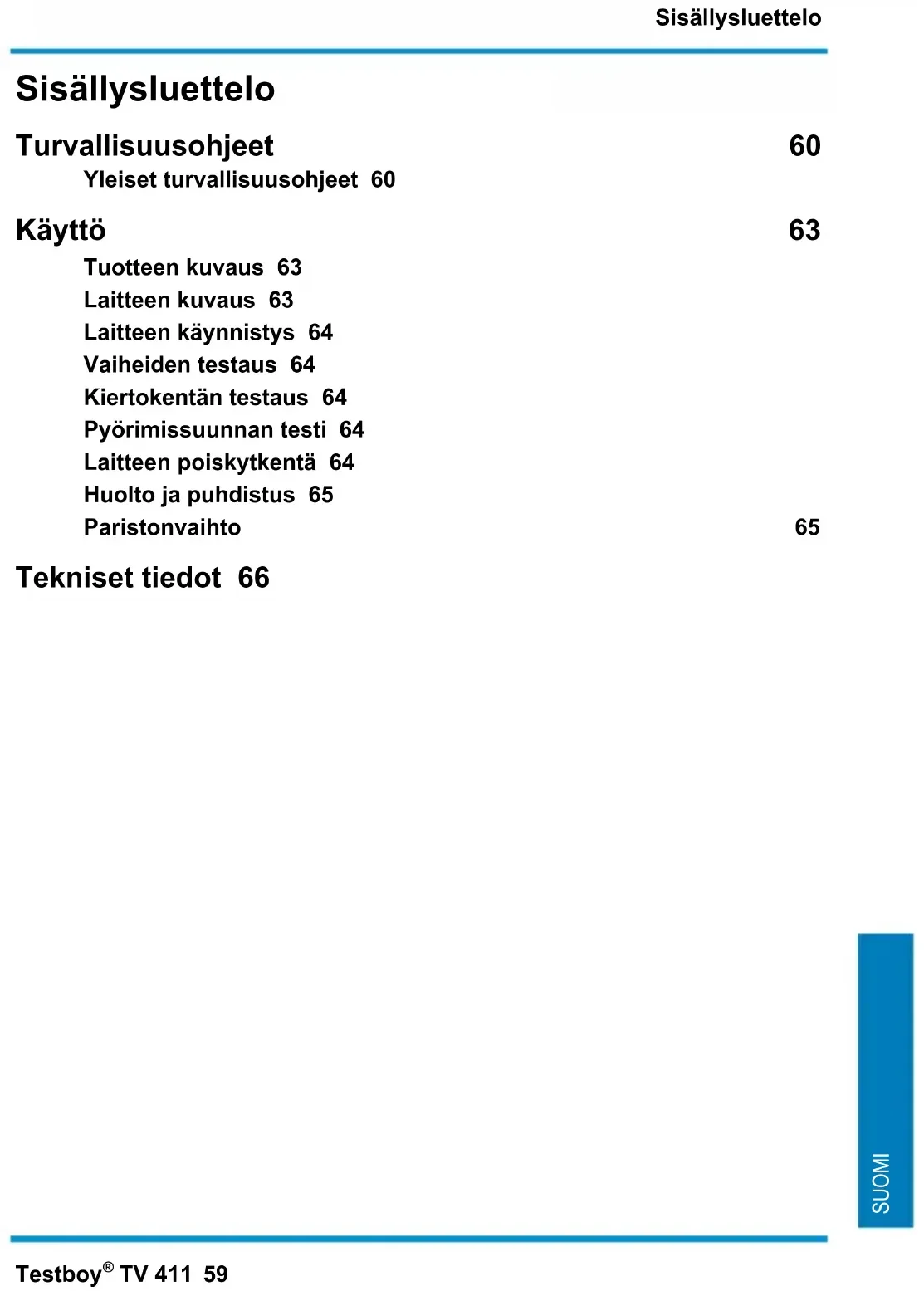

KÄYTTÖOHJE TV 411 Testboy
Turvallisuusohjeet 60
Yleiset turvallisuusohjeet 60
Käyttö 63
Tuotteen kuvaus 63
Laitteen kuvaus 63
Laitteen käynnistys 64
Vaiheiden testaus 64
Pyörimissuunnan testi 64
Laitteen poiskytkentä 64
Huolto ja puhdistus 65
Paristonvaihto 65
Tekniset tiedot 66
Turvallisuusohjeet
VAROITUS
Vaaralähteitä ovat esim. mekaaniset osat, jotka voivat aiheuttaa vakavia henkilötapaturmia.
Esinevaurioiden vaara on myös olemassa (esim. laitteen vaurioituminen).
VAROITUS
Sähköisku voi johtaa kuolemaan tai vakaviin henkilötapaturmiin ja se voi vaarantaa esineiden toimintoja (esim. laitteen vaurioituminen).
Yleiset turvallisuusohjeet
VAROITUS
Turvallisuus- ja hyväksyntäsyistä (CE) laitteen omatoimiset uudistukset ja/tai muuttamiset on kielletty. Laitteen turvallista käyttöä varten turvallisuusohjeet, varoitusmerkinnät ja luku "Määräystenmukainen käyttö" on ehdottomasti huomioitava.
VAROITUS
Huomioi ennen laitteen käyttöä seuraavat ohjeet:
Vältä laitteen käyttöä sähköhitsauslaitteiden, induktiolämmittimien ja muiden sähkömagneettisten kenttien lähellä.
Älä altista laitetta pidemmäksi aikaa korkeille lämpötiloille.
Vältä pölyisiä ja kosteita ympäristöolosuhteita.
Mittauslaitteet ja lisävarusteet eivät ole leikkikaluja eivätkä ne kuulu lasten käsiin!
Teollisuuslaitoksissa on huomioitava ammattijärjestön sähkölaitteistoja ja laitteita koskevat tapaturmantorjuntamääräykset.
Määräystenmukainen käyttö
Laitetta saa käyttää vain käyttöohjeessa kuvattuun tarkoitukseen. Muunlainen käyttö on luvatonta ja se saattaa johtaa tapaturmiin tai laitteen rikkoutumiseen. Määräystenvastaisesta käytöstä kaikki käyttäjän valmistajaa kohtaan osoitetut takuu- ja vastuuvaatimukset raukeavat välittömästi.
Poista laitteesta paristot, jos et käytä laitetta pitempään aikaan laitevaurioiden ehkäisemiseksi.
Emme vastaa esine- tai henkilövahingoista, jotka johtuvat laitteen asiattomasta käsittelystä tai turvallisuusohjeiden laiminlyönnistä. Sellaisissa tapauksissa kaikenlaiset takuuvaateet raukeavat. Kolmion sisällä oleva huutomerkki viittaa käyttöohjeen turvallisuusohjeisiin. Lue ennen käyttöönottoa koko käyttöohje. Tämä laite on CE-tarkastettu ja se täyttää siten vaadittavien direktiivien vaatimukset.
Pidätämme oikeuden spesifikaatioiden muuttamiseen ilman ennakkoilmoitusta.
Vastuuvapautusperuste
Takuuvaateet raukeavat vauriotapauksissa, jotka johtuvat käyttöohjeen laiminlyönnistä! Emme vastaa käyttöohjeiden noudattamatta jättämisestä johtuvista seuraamusvahingoista!
Testboy ei vastaa vahingoista, jotka johtuvat
käyttöohjeen laiminlyönnistä
sellaisesta laitteen muuttamisesta, jota Testboy ei ole hyväksynyt tai
sellaisten varaosien käytöstä, jotka eivät ole Testboy -yrityksen valmistamia tai hyväksymiä
alkoholin, huumeiden tai lääkkeiden käytöstä.
Käyttöohjeen oikeellisuus
Tämä käyttöohje on laadittu erittäin huolellisesti. Emme takaa tietojen, kuvien ja piirrosten oikeellisuutta ja täydellisyyttä. Oikeus muutoksiin, painovirheisiin ja erehdyksiin pidätetään.
Jätehuolto
Arvoisa Testboy-asiakas! Laitteen elinkaaren päätyttyä voit toimittaa sen paikalliseen sähköromun keräyspisteeseen.
Sähkö- ja elektroniikkalaiteromua koskevassa direktiivissä WEEE (2002/96/EY) on määrätty sähköromun palautus ja kierrätys. Sähkölaitteiden valmistajien velvollisuutena on 13.08.2005 lähtien vastaanottaa ja kierrättää sellaiset sähkölaitteet maksutta, jotka on myyty tämän päivämäärän jälkeen. Sähkölaitteita ei siten saa hävittää edellä mainitun päivämäärän jälkeen "normaalijätteiden" mukana. Sähkölaitteet on kierrätettävä ja hävitettävä erikseen. Kaikki laitteet, joita tämä direktiivi koskee, on merkitty tällä logolla.
Käytettyjen paristojen jätehuolto
Loppukuluttujana sinulla on lakisääteinen velvollisuus (paristoasetus) palauttaa kaikki käytetyt paristot ja akut keräyspisteeseen. Niiden hävittäminen talousjätteiden mukana on kielletty!
Saastuttavia aineita sisältävät paristot/akut on merkitty vieressä olevalla symbolilla, joka viittaa niiden hävittämiskieltoon talousjätteiden mukana.
Hallitsevien raskasmetallien merkinnät ovat:
Käytetyt paristot/akut voidaan palauttaa maksutta kunnan järjestämään kierrätyspisteeseen tai joka paikkaan, joissa paristoja/akkuja myydään!
5 vuoden takuu
Testboy-laitteet ovat tiukan laatuvalvonnan alaisia. Mikäli päivittäisessä käytännössä kuitenkin ilmaantuu käyttöhäiriöitä, myönnämme laitteelle 5 vuoden takuun (voimassa vain laskutositteen kanssa). Korjaamme valmistus- ja materiaalivirheet maksutta sillä ehdolla, että kukaan ulkopuolinen ei ole tehnyt laitteeseen toimenpiteitä ja että se toimitetaan meille avaamattomana.
Takuu poissulkee putoamisesta tai väärästä käsittelystä johtuvat vauriot.
Ota yhteyttä:
Laadunhallintajärjestelmällä valvotaan jatkuvasti kaikkia Testboy GmbH:n sisäisiä laatua koskevia toimenpiteitä ja prosesseja. Lisäksi Testboy GmbH vakuuttaa, että kalibroinnissa käytettävät testauslaitteet ja instrumentit ovat jatkuvan testauslaitevalvonnan alaisia.
Vaatimustenmukaisuusvakuutus
Tuote täyttää ajankohtaisimmat direktiivit. Lähempää tietoa saa sivulta www.testboy.de
Käyttö
Kiitämme siitä, että päädyit valinnassasi Testboy® TV 411 tuotteeseen.
Testboy® TV 411 on valmistettu tämänhetkisen teknisen tason mukaan. Laite vastaa ajankohtaisia standardeja ja se täyttää voimassa olevien eurooppalaisten direktiivien ja kansallisten standardien vaatimukset.
Miellyttäviä hetkiä uuden Testboy® TV 411 laitteesi parissa!
Tuotteen kuvaus
Kosketukseton kiertokentän ja pyörimissuunnan testeri TV 411 näyttää ulkojohtimen vaihejärjestystä koskien pyörimissuunnan, ja se soveltuu erityisesti moottorin asennuksen aikaisiin huoltotöihin.
Kosketukseton mittaus värillisesti eristettyjen liitinten kanssa nopeuttaa huoltopanosta ja minimoi kosketusvaaran sähköaktiivisiin johtimiin.
Integroidun pyörimissuunnan testerin avulla voidaan lisäksi tunnistaa moottorin akselin pyörimissuunta.

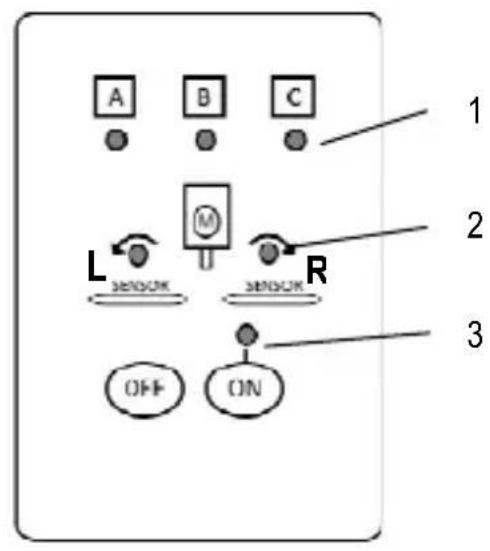

Laitteen kuvaus
1 Vaiheiden näyttö
2 Pyörimissuunnan näyttö
3 Valmiustilan näyttö
Käynnistä laite painamalla lyhyesti ON-painiketta. Valmius-LED (3) palaa jatkuvasti, kun laite on päälle kytketty.
Vaiheiden testaus
Tilan LEDit (1) syttyvät, kun kyseisellä liitännällä A, B tai C havaitaan vaihtojännite, joka on 70 ja 600 Voltin väliltä.
Ne saattavat mahdollisesti syttyä jo, kun testiliittimet ovat jännitettä johtavien johtimien tai sähköstaattisesti ladattujen osien läheisyydessä.
Se ei tarkoita laitevauriota, vaan sen aiheuttaa kosketukseton mittausmenetelmä.
Liitä kiertokentän suunnan (vasemmalle tai oikealle) tarkistusta varten, vaihejärjestystä L1, L2 ja L3 koskien, kosketuksettomat liittimet vastaaviin ulkojohtimiin järjestyksessä punainen, keltainen ja vihreä (A, B ja C).
Liittimet voidaan liittää suoraan eristettyjen yksittäisjohtimien päälle, ilman että liitäntäjohtoon on oltava sähköyhteys. Tällöin nuolen symbolin "▼" tulee olla johdon keskipisteen liittimen päällä.
Kiertokentän suunta ilmaistaan pyörimissuunnan näytön LEDeillä (2):
L = vasen kiertokenttä R = oikea kiertokenttä
Pyörimissuunnan testi
Jotta näkymättömän moottorin akselin pyörimissuunta voidaan tarkistaa (esim. pumpuilla tai laipoitetuilla vaihteistoilla), pidä Testboy® TV 411 -laitetta suoraan sähkömoottorin koteloon. Huomioi, että akselilähtö on oltava asetettu samaan linjaan tersterillä hahmotellun symbolin kanssa.
Moottorin käydessä pyörimissuunnan näytön LEDeillä (2) näkyy nyt moottorin akselin pyörimissuunta.
Laitteen poiskytkentä
Sammuta laite painamalla lyhyesti OFF-painiketta. Valmius-LED (3) sammuu, kun testeri on poiskytketty.
Huolto ja puhdistus
Estä kosteuden pääseminen laitteen sisään sähköiskujen ehkäisemiseksi.
Puhdista kotelo säännöllisin välein kuivalla pyyhkeellä ilman puhdistusaineita. Älä käytä hioma-, hankaus- tai liuotinaineita.
Paristonvaihto
Avaa laitteen pohjasta paristolokero irrottamalla sieltä ristipääruuvi Phillips-ruuvitaltalla, koko 1. Nyt kannen voi avata ja Mignon-kennot (typpi AA) vaihtaa.
Jos laitetta ei käytetä pitempään aikaan, paristot tulee poistaa ja testeriä tulee säilyttää - ei liian kosteassa eikä liian kuumassa - paikassa.
Älä jätä käytettyjä paristoja mittauslaitteeseen, sillä myös vuotosuojatut paristot voivat ruostua ja vapauttaa siten kemikaaleja, jotka voivat olla terveydelle haitallisia tai tuhota laitteen.
Paristot eivät kuulu kotitalousjätteisiin. Myös sinun lähelläsi on keräyspiste!
Tekniset tiedot
| Mittausjännite 70 – 600 V AC, 50 – 60 Hz | |
| Mittausjohdon pituus n. 500 mm | |
| Johdon maksimipoikkipinta-ala 220 mm^2 | |
| Työlämpötila -10 - +55 °C, < 80 % suhteellinen kosteus, ei kondensoiva | |
| Varastointilämpötila -20 - +60 °C, < 90 % suhteellinen kosteus, ilman paristoja | |
| Jännitteensyöttö 2 x 1,5 V Mignon-kennoa, tyyppi AA | |
| Mitat 110 x 70 x 30 mm | |
| Paino 220 g paristot mukaanlukien | |
| Mittausluokka CAT III 600 V | |
| Standardi EN 61010-1, EN 61010-31 |
