Tuotetyyppi	Jännitetesteri
Merkki	Testboy
Malli	40 Plus
Jännitealue	6 – 400 V AC/DC
Ylijänniteluokka	CAT III 400 V
Tarkastusstandardi	EN 61010-1:2010
Taajuusalue	0 – 500 Hz
Käyttösuhde	30 s (päällä) / 240 s (pois)
Suojausluokka	IP 65
Käyttölämpötila	-15 °C - 45 °C
Virtalähde	Paristot (2x AAA 1,5 V)
Näyttö	LED
LED-ilmaisimet	6 jännitetasoa ja napaisuus (+/-)
Päätoiminnot	Tasa- ja vaihtojännitteen testaus, napaisuustesti, vaiheiden paikannus, kosketukseton jännitetesti
Huolto	Puhdista kostealla liinalla; säilytä kuivassa ja puhtaassa paikassa
Turvallisuus	Noudata viittä turvallisuussääntöä; älä käytä, jos näyttö on viallinen
Takuu	Ei määritelty, mutta poissulkeminen, jos käyttöohjeita ei noudateta
Mukana tulevat lisävarusteet	Ei määritelty
Alkuperämaa	Saksa (Testboy GmbH -merkki)

Usein kysytyt kysymykset - 40 Plus Testboy

Kuinka testata tasajännitettä Testboy 40 Plus -laitteella?

Aseta testikärjet tasajännitelähteeseen. Alemmat LED-valot (6V + -) syttyvät jännitteen mukaan. Ylemmät LED-valot osoittavat napaisuuden (+ tai -).

Kuinka testata vaihtojännitettä?

Aseta testikärjet vaihtojännitelähteeseen. Molemmat ylemmät LED-valot (6V + -) syttyvät samanaikaisesti, samoin alemmat LEDit jännitteen mukaan. Ylempien LEDien samanaikainen syttyminen tarkoittaa vaihtojännitettä.

Mitä tehdä, jos LED-näyttö ei toimi?

Tarkista ensin laite tunnetusta jännitelähteestä (esim. 230 V). Jos yksi tai useampi LED ei syty, älä enää käytä laitetta ja anna valtuutetun henkilökunnan tarkastaa se.

Voinko käyttää laitetta sähkömagneettisten kenttien lähellä?

Vältä laitteen käyttöä sähköhitsauslaitteiden tai induktiokuumennuslaitteiden lähellä häiriöiden välttämiseksi.

Kuinka puhdistaa testaaja?

Puhdista laite kostealla liinalla. Säilytä se aina kuivassa ja puhtaassa paikassa.

Mitä syttyvät LEDit tarkoittavat?

Alemmat LED-valot osoittavat jännitetason (6 V - 400 V). Ylemmät LED-valot osoittavat napaisuuden tasajännitteellä tai vaihtojännitteen läsnäolon, kun ne syttyvät samanaikaisesti.

Kuinka paikantaa vaihe?

Pidä toista testikärkeä suojajohdinta vasten ja kosketa toista johdinta toisella kärjellä. Kun vaihe havaitaan, Testboy 40 Plus ilmaisee vaihtojännitteen. FI/RCD ei laukea.

Mitä turvallisuusohjeita on noudatettava?

Noudata viittä turvallisuussääntöä: kytke pois, suojaa uudelleen kytkemiseltä, tarkista jännitteettömyys, maadoita ja peitä läheiset jännitteiset osat. Kosketa vain laitteen vipuja.

Onko laite vesitiivis?

Kyllä, Testboy 40 Plus -laitteen suojausluokka on IP 65, mikä tekee siitä pölyn- ja vesisuihkun kestävän.

Kuinka vaihtaa paristot?

Avaa paristolokero (ei yksityiskohtaisesti ohjeessa). Poista vanhat paristot ja aseta uudet AAA 1,5 V -paristot. Jos laitetta ei käytetä pitkään aikaan, poista paristot vaurioiden välttämiseksi.

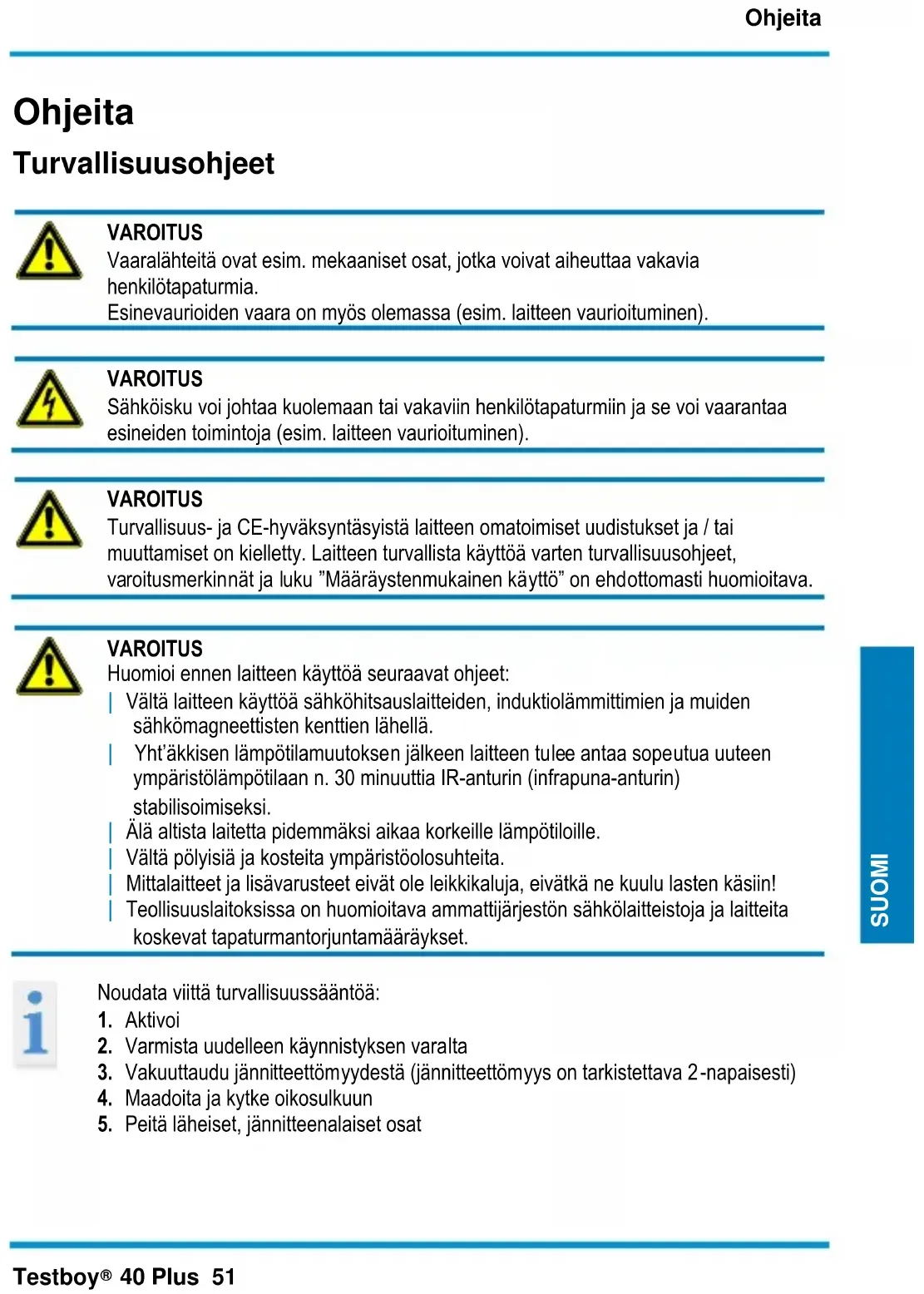

KÄYTTÖOHJE 40 Plus Testboy

Ohjeita Turvallisuusohjeet

VAROITUS

Vaaralähteitä ovat esim. mekaaniset osat, jotka voivat aiheuttaavakavia henkilötapaturmia.

Esinevaurioiden vaara on myos olemassa (esim. laitteen vaurioituminen).

VAROITUS

Sahköisku voi johtaa kuolemaan tai yakaviin henkilötapaturmiin ja se voi vaarantaa esineiden toimintoja (esim. laitteen vauroituminen).

VAROITUS

Turvallisuus- ja CE-hyväksyntäsyistä laitteen omatoimiset uudistukset ja / tai muuttamiset on kielletty. Laitteen turvallista käytöä varten turvallisuusohjeet, varoitusmerkinnät ja luku "Maäräystenmukainen käytö" on ehdottomasti huomioitava.

VAROITUS

Huomioi ennen laitteen käytöä seuraavat ohjeet:

Välta laitteen käytöa sahköhitsauslaitteiden, induktiolammittimien ja muiden sahkömagneettisten kenttien lahella.

Yhtäkkisen lampötilamuutoksen jälkeen laitteen tulee antaa sopeutua uuteen ympäristolampötilaan n. 30 minuuttia IR-anturin (infrapuna-anturin) stabilisoimiseksi.

Alä altista laitetta pidemäksi aikaa korkeille lampötiloille.

Välta polyisä ja kosteita ympäristöolosuheita.

Mittalaitteet ja lisavarusteet eivat ole leikkikaluja, eivatkne kuulu lasten kasiin!

Teollisuaslaitoksissa on huomioitava ammattijarjestön sahkolaitteistoja ja laitteita koskevat tapaturmantorjuntamäräykset.

Noudata viitta turvallisuussaantöa:

1. Aktivoi
2. Varmista uudelleen käynnistyksen varalta
3. Vakuuttaudu jannitteettomyydestä (jannitteettomyys on tarkistettava 2-napaisesti)
4. Maadoita ja kytke oikosulkuun
5. Peita laheiset, jannitteenalaiset osat

Märäystenmukainen käytto

Laitetta saa käyttaa vain käyttoohjeessa kuvattuun tarkoitukseen. Muunlainen käytto on luvatonta ja se saattaa johtaa tapaturmiin tai laitteen rikkoutumiseen. Märäystenvastaisesta käytostä kaikki käytäjan valmistajaa kohtaan osoitetut takuu- ja vastuvaatimukset raukeavat välittömästi.

Poista laitteesta paristot, jos sitä ei käytetä pitempa'an aikaan laitevaurioiden ehkäsemiseksi.

Emme vastaa esine- tai henkilövahingoista, jotka johtuvat laitteen asiattomasta käsittelystä tai turvallisuusohjeiden laiminlyönnista. Sellaisissa tapauksissa kaikenlaiset takuuvaateet raukeavat. Kolmion sisällä oleva huutomerkki viittaa käyttoehjeen turvallisuusohjeisiin. Lue ennen käytöönottoa koko käyttoehje. Tämä laite on CE-tarkastettu ja se täyttaa siten vaadittavien direktiivien vaatimukset.

Pidätämme oikeudens spesifikaatioiden muuttamiseen ilman ennakkoilmoitusta. © 2014 Testboy GmbH, Saksa.

Vastuuvapautusperuste

Takuuvaateet raukeavat vauriotapauksissa, jotka johtuvat käyttoohjeen laiminlyönnista! Emme vastaa käyttoohjeiden noudattamatta jättämisestä johtuvista seurantavahingoista!

Testboy ei vastaa vauroiista, jotka johtuvat
kaytöohjeen laiminlyönnistä,
sellaisesta laitteen muuttamisesta, jota Testboy ei ole hyväksnyt tai
sellaisten varaosien käytösta, jotka eivät ole Testboy -yrityksen valmistamia tai hyväksymä
alkoholin, huumeiden tai laakkeiden käytösta

Käytöohjeen oikeellisuus

Tämä käytöohje on laadittu erittäin huolellisesti. Emme takaa tietojen, kuvien ja piirrosten oikeellisuutta ja taydellisyttä. Oikeus muutoksiin, painovirheisiin ja erehdyksiin pidätetään.

Jätehuolto

Arvoisa Testboy asiakas! Laitteen elinkaaren paatytya voit toimittaa sen paikalliseen sahköromun keräyspisteeseen.

Sähkö- ja elektroniikkaliteromua koskevassa WEEE-direktiivissä on märätty sähköromun palautuksesta ja kierratyksesta. Sähkolaitteiden valmistajien velvollisuute na on vastaanottaa ja kierrattäa myytävat sähkolaitteet maksutta. Sähkolaitteita ei siten saa havittä edellamainitun paivämärän jäldeen "normaalijatteiden" mukana. Sähkolaitteet on kierratettäva ja havitettäv erikseen. Kaikki laitteet, joita tamä direktiivi koskee, on merkitty tälla logolla.

Laatusertifikaatti

Laadunhallintajärjestelmällä valvotaan jatkuvasti kaikkia Testboy GmbH:n sisäisia laatua koskevia toimenpiteita ja prosesseja. Lisäksi Testboy GmbH vahvistaa, etta kalibroinnissa käytettävat testauslaitteet ja instrumentit ovat jatkuvan testauslaitevalvonnan alaisia.

Vaatimustemmukaisuusvakuutus

Tuote tayttä ajankohtaisimmat direktiivit. Lähempää tietaa saa sivulta www.testboy.de

Käytto

Kiitämme päätoksestäsi hankkia Testboy 40 Plus, LED-näytöllä varustetu jännitteenmittauslaite. Sillä voidaan testata 6-400 V:n tasa- ja vaihtojännitteä ja suorittaa napaisuustestejä. Testboy 40 Plus soveltuu suojausluokkansa (IP 65) ansiosta käytettäväksi myös vaikeissa olosuheissa. Valitsit laitteen, jolla on erittäin korkeat turvallisuusominaisuudet. Turvallisen ja asianmukaisen käytön varmistamiseksi on ehdottomasti tarpeen, etta luet käyttoohjeen kokonaanläpi ennen laitteen ensimmaistä käyttoa.

Tarkasta jännitteenmittauslaitteen toiminta vähän ennen sen käyttoä (Saksassa sahkötekninen VDE-märärys 0105, osa 1). Varmista, etta mittauskaapelit ja laite ovat virheettomasskunnossa. Tarkista laite tunnetulla jännitelähteellä, esim. 230 V pistorasialla. Jos tällöin yhden tai useampien toimintojen näytö on tyhjä, laitetta ei saa enää käyttaa ja se on annettava ammattihenkilöiden tarkastettavaksi, tällöin tehdashuoltomme on varmasti avuksi.

Tartu ainoastaan laitteen käsikahvoihin, välta testerin kärkien koskettamista

Virheettomästi toimiva naytö on varma vain lampötila-alueella -15 °C ... +45 °C

Pidä laite aina kuivana ja puhtaana. Kotelon saa puhdistaa kostealla liinalla.

Tasajännitteen testaaminen

Kun testauskärkiä pidetaän nimellisjännitealueen sisäissessa tasajännitteessä, yksi alemmista (6V + -) sekä sen alapuolella olevista LEDeistä syttyy olemassa olevaa jannitetta vastaavasti. Ylemmat ledit ilmaisevat napaisuuden ja jannitteen siitä pisteestä johon laitteen suurempi mittaelementti on liitety.

Vaihtojannitteen testaaminen

Kun testauskärkiä pidetään nimellisjännitealueen sisäissessa vaihtojannitteessä, molemmat ylemmat (6 V +~-) sekä niiden alapuolella olevat LEDit syttyvät olemassa olevaa jännitetta vastaavasti.

Molempien (6V + -) ledien syttyminen kertoo etta kyseessa on vaihtovirta.

Vaiheen testaus

Pidä testauskarkeä suojajohdinta vasten ja tarkasta muut johtimet toisella testauskarjellä. Kosketa pienemmällä mittapäällä (kahvalla) maadoitettua kohdetta ja suuremmalla mittapäällä (kahvalla) pystyt etsimään vaihetta.

Tekniset tiedot

Nimellisjännitealue	6 – 400 V AC/DC
Ylijännitekategorie	CAT III 400 V
Koestusstandardi	EN 61010-1:2010
Taajuusalue	0...500 Hz
Kytkemisaika	enint. 30 s pålle / 240 s pois påaltä
Kotelointiluokka	IP 65
Käytölämpötila-alue	-15 °C bis 45 °C
