Produkto tipas	Skaitmeninis stabdžių skysčio testeris
Markė	Testboy
Modelis	TB 55
Kategorija	Matavimo įranga
Matmenys	Ilgis = 151 mm, skersmuo = 23,5 mm
Svoris (apytiksliai)	50 g (su baterijomis)
Maitinimas	2 AAA Micro baterijos (1,5 V)
Ekranas	5 LED: 2 baltos (DOT pasirinkimas), 1 žalia, 1 geltona, 1 raudona (kokybė)
Matavimo diapazonas	DOT3, DOT4, DOT5.1
Vandens kiekio indikatorius	Žalia (<0,1%), Geltona (riba), Raudona (>0,3%)
Savęs testavimo funkcija	Taip, įjungiant maitinimą
Automatinis išsijungimas	Maždaug 1 minutė
Bandymo antgalių apšvietimas	Aukštos kokybės LED, veikimo laikas 80 val.
Apsaugos klasė	IP 40
Medžiaga	Plastikas
Priežiūra ir valymas	Po naudojimo nuplauti antgalį švariu vandeniu, kruopščiai išdžiovinti
Baterijų keitimas	Taip, vartotojas gali prieiti per skyriaus dangtelį
Svarbios saugos instrukcijos	Nenukreipti LED į akis; nenaudoti ant elektros grandinių; laikytis gamintojo nurodytų skysčio keitimo intervalų
Tinkamas naudojimas	DOT3/4/5.1 stabdžių skysčio testas profesionaliuose dirbtuvėse
Sertifikatai	CE
Pridedami priedai	Lustas baterijų skyriaus atidarymui
Garantija	Gamintojo garantija (pagal Testboy sąlygas)
Kilmės šalis	Vokietija (Testboy GmbH)

Dažnai užduodami klausimai - TB 55 Testboy

Kaip naudotis Testboy TB 55?

Nuimkite dangtelį, įjunkite prietaisą mygtuku (1). Pasirinkite DOT skysčio tipą (DOT3/4/5.1) spausdami mygtuką, kol baltos LED parodys norimą DOT. Panardinkite bandymo antgalius (maks. 1,5 cm) į skystį. Skaitykite rezultatą ant žalių, geltonų ir raudonų LED.

Ką reiškia spalvų indikacija (žalia, geltona, raudona)?

Žalia: tinkamas vandens kiekis. Geltona: ribinis kiekis, artėjantis keitimas. Raudona: per didelis vandens kiekis, nedelsiant pakeisti stabdžių skystį.

Kaip pakeisti TB 55 baterijas?

Nuimkite dangtelį (2). Naudokite pateiktą lustą (4) arba įrankį, kad pakeltumėte baterijų skyriaus dangtelį. Pakeiskite senas baterijas dviem AAA Micro (1,5 V) baterijomis, laikydamiesi poliškumo. Uždarykite skyrių.

Kokių saugos instrukcijų reikia laikytis?

Niekada nenukreipti LED į akis (sužalojimo pavojus). Nenaudoti prietaiso ant elektros grandinių. Laikytis gamintojo nurodytų skysčio keitimo intervalų. Trumpai atidaryti stabdžių skysčio rezervuarą, kad būtų išvengta drėgmės užteršimo.

Kaip prižiūrėti testerį po naudojimo?

Po kiekvieno naudojimo nedelsiant nuplauti kontrolinį antgalį švariu vandeniu ir išdžiovinti. Uždėti dangtelį. Įsitikinti, kad ant antgalių ar prietaiso nėra stabdžių skysčio likučių.

Kokius stabdžių skysčio tipus gali testuoti TB 55?

Prietaisas testuoja DOT3, DOT4 ir DOT5.1 stabdžių skysčius.

Ar TB 55 turi automatinį išsijungimą?

Taip, prietaisas automatiškai išsijungia po maždaug 1 minutės neveiklumo, kad taupytų baterijas.

Ką daryti, jei prietaisas neįsijungia?

Patikrinkite baterijas: įsitikinkite, kad jos tinkamai įdėtos (poliškumas) ir neišsikrovusios. Jei reikia, pakeiskite. Jei problema išlieka, susisiekite su Testboy aptarnavimo tarnyba.

Ar galiu naudoti TB 55 kitiems skysčiams matuoti?

Ne, prietaisas sukurtas tik DOT3, 4 ir 5.1 stabdžių skysčiams. Bet koks kitas naudojimas draudžiamas ir gali sugadinti prietaisą arba sukelti nelaimingus atsitikimus.

Kaip atlikti savęs testavimą?

Trumpai paspauskite mygtuką (1). Visos LED užsidega, o paskui užgęsta. Lieka degti tik viena balta ir viena žalia LED. Tai patvirtina, kad prietaisas veikia tinkamai.

NAUDOJIMO INSTRUKCIJA TB 55 Testboy

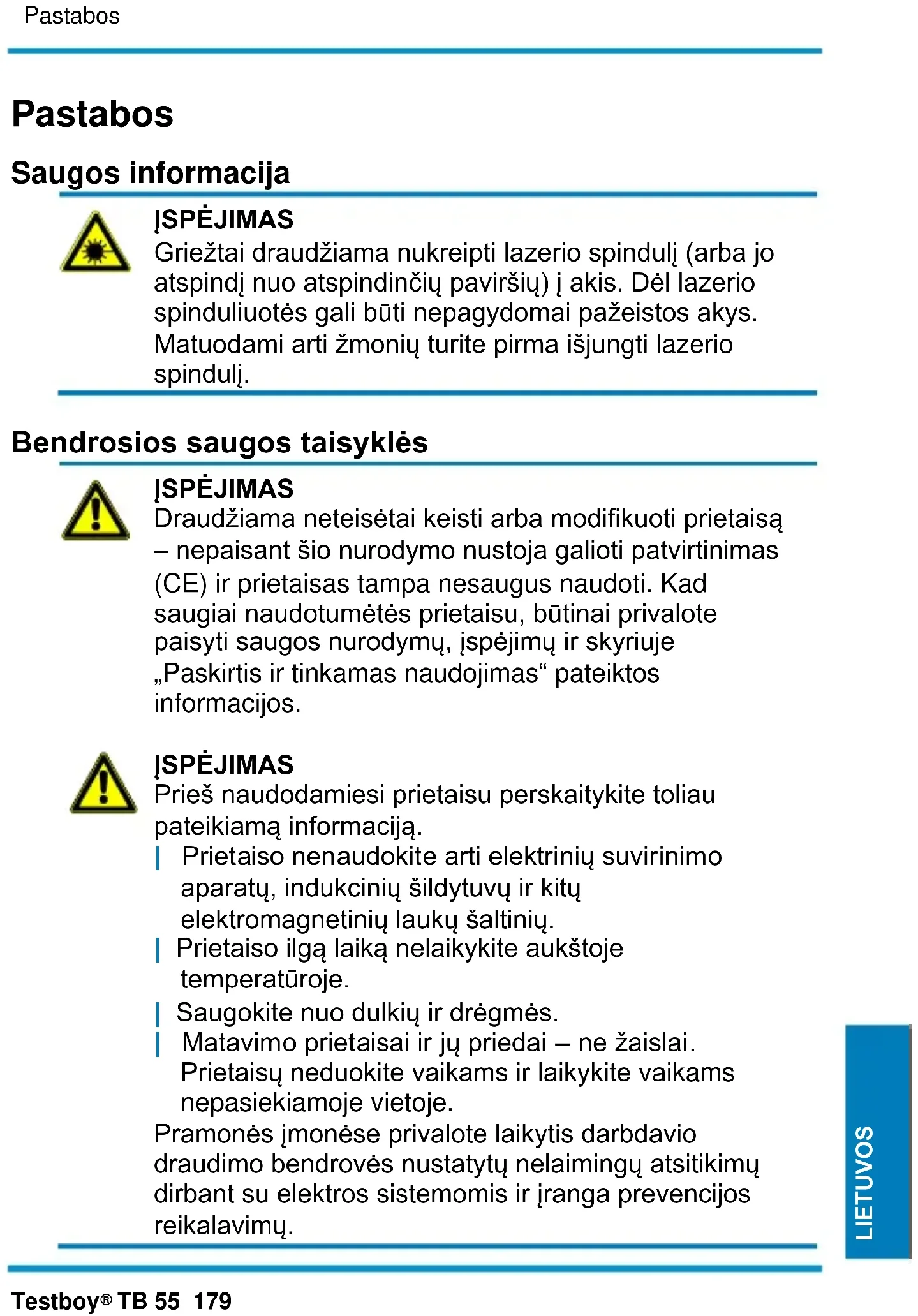

Griežtai draudžiama nukreipti lazerio spindulj (arba jo atspindj nuo atspindinčių paviršių) i akis. Dėl lazerio spinduliuotės gali būti nepagydomai pažeistos akys. Matuodami arti žmonių turite pirma išjungti lazerio spindulj.

Bendrosios saugos taisyklès

ISPÈJIMAS

Draudžiama neteisėtai keisti arba modifikuoti prietaisą – nepaisant šio nurodymo nustoja galioti patvirtinimas (CE) ir prietaisas tampa nesaugus naudoti. Kad saugiai naudotumėtės prietaisu, būtinai privalote paisyti saugos nurodymų, įspėjimų ir skyriuje „Paskirtis ir tinkamas naudojimas“ pateiktos informacijos.

ISPÈJIMAS

Prieš naudodamiesi prietaisu perskaitykite toliau pateikiamą informaciją.

Prietaiso nenaudokite arti elektrinių suvirinimo aparatų, indukcinių šildytuvų ir kitų elektromagnetinių laukų šaltinių.
Prietaiso ilgą laiką nelaikykite aukštoje temperatūroje.
Saugokite nuo dulkių ir drėgmės.
Matavimo prietaisai ir jų priedai – ne žaislai. Prietaisų neduokite vaikams ir laikykite vaikams nepasiekiamoje vietoje.
Pramonės įmonėse privalote laikytis darbdavio draudimo bendrovės nustatytų nelaimingų atsitikimų dirbant su elektros sistemomis ir įranga prevencijos reikalavimų.

Paskirtis ir tinkamas naudojimas

Prietaisas skirtas naudoti tik naudojimo instrukcijoje aprašytu būdu. Bet koks kitas naudojimo būdas yra netinkamas ir nepatvirtintas; netinkamai naudojant gali įvykti nelaimių ir būti nepataisomai sugadintas prietaisas. Bet kokiu būdu naudojant ne pagal paskirtį nustoja galioti visos garantijos ir operatoriaus garantinės pretenzijos gamintojui.

Kad prietaisas nesugestų, ilgesnį laiką nenaudodami išimkite baterijas.

Mes neatsakome už žalą turtui ir sveikatai, jeigu jos priežastis – netinkamas darbas arba saugos nurodymų nesilaikymas. Tokiais atvejais jokios garantinės pretenzijos neturi galios. Naudojimo instrukcijoje saugos pastabos žymimos šauktuku geltoname trikampyje. Prieš pradėdami eksploatuoti perskaitykite visą instrukciją. Šis prietaisas yra CE aprobuotas, todėl tenkina visas taikytinas rekomendacijas.

Pasiliekame teisę iš anksto nejspėję keisti techninius duomenis. © „Testboy GmbH“, Vokietija.

Atsakomybės ribojimas

Jeigu žala patirta nesilaikant instrukcijų, jokios garantijos netaikomos. Mes neatsakome už jokius nuostolius, patirtus nesilaikant instrukcijų!

Bendrovė „Testboy“ neatsako už žalą ir nuostolius, patirtus:

nesilaikant instrukciju,
gaminyje ïdiegus bendrovės „Testboy“ nepatvirtintus keitimus,
naudojant ne bendrovès „Testboy“ pagamintas arba jos nepatvirtintas atsargines dalis,
apsvaigus nuo alkoholio, narkotikų arba vaistų.

Naudojimo instrukcijos teisingumas

Naudojimo instrukcijos sudarytos kruopščiai ir dėmesingai. Neteikiame jokių garantiju, kad duomenys, iliustracijos ir brėžiniai išsamūs ir teisingi. Instrukcija gali būti keičiama, joje gali būti spausdinimo klaidų ir netikslumų.

Šalinimas

Bendrovės „Testboy“ klientams: pasibaigus eksploatavimo laikotarpiui, įsigytą mūsų gamini galėsite atiduoti į elektros įrangos atliekų surinkimo punktą.

EEJA (Elektros ir elektroninės įrangos atlieku) direktyva reglamentuoja elektrinių prietaisų gražinimą ir perdirbimą. Elektros prietaisų gamintojai privalo nemokamai surinkti ir perdirbti visus elektros prietaisus. Elektros prietaisų nebegalima išmesti įprastais atlieku šalinimo kanalais. Elektros prietaisus reikia perdirbti ir išmesti atskirai. Visa įranga, kuriai taikoma ši direktyva, yra pažymėta šiuo logotipu.

Panaudotų baterijų šalinimas

Kaip galutinis naudotojas esate teisiškai jpareigotas (pagal taikytinus įstatymus dėl baterijų šalinimo) visas panaudotas baterijas atiduoti į surinkimo punktą. Draudžiama baterijas šalinti su buitinėmis atliekomis!

Baterijos, kurių sudėtyje yra aplinką teršiančių medžiagų, žymimos čia nurodytu ženklu, kuris reiškia, kad jas draudžiama šalinti su buitinėmis atliekomis.

Vartojamos šios sunkiųjų metalų pavadinimų santrumpos:

Cd = kadmis, Hg = gyvsidabris, Pb = švinas.

Panaudotas baterijas galite nemokamai atiduoti j

surinkimo punktus arba bet kurią prekybos įstaigą, kurioje parduodamos baterijos.

Kokybės sertifikatas

Visos bendrovės „Testboy GmbH“ gamybos procese atliekamos kokybės užtikrinimo procedūros nuolat stebimos pasitelkiant įdiegta kokybės valdymo sistemą. Be to, bendrovė „Testboy GmbH“ patvirtina, kad kalibruojant naudojama bandymų įranga ir prietaisai reguliariai tikrinami.

Atitikties deklaracija

Gaminys atitinka naujausias direktyvas. Daugiau informacijos gausite puslapyje www.testboy.de

Naudojimas

Dėkojame, kad įsigijote prietaisą „Testboy® TB 55“. Testboy® TB 55 yra tolesnis popularus prietaisas Testboy® TB 50.

Skaitmeninis testeris skirtas nustatyti stabdžių skysčio rūšis (DOT3, 4 ir 5.1).

Jrenginys skirtas profesionaliam naudojimui dirbtuvėse ir priežiūros tikslais.

İSPĖJIMAS

Prietaisas skirtas naudoti tik taip, kaip aprašyta Naudojimo instrukcijoje. Naudoti kitaip neleistina, nes kyla grėsmė įvykti nelaimingam atsitikimui arba prietaisas gali sugesti. Draudžiama keisti prietaiso konstrukciją.

Įspėjimas! Prietaisu negalima matuoti elektros grandinių. Prieš matavimus ir po jų prietaisą reikia išbandyti su patikrintu stabdžių skysčiu.

İSPĖJIMAS

Būtina laikytis automobilio ir stabdžių skysčio gamintojų nurodymų dėl stabdžių skysčio keitimo.

Matavimai yra laikomi papildoma informacija ir negali pakeisti automobilio gamintojo duomenų (techninės priežiūros intervalų).

Kad drėgnoje aplinkoje stabdžių skystis neužsiterštų, stabdžių skysčio bakelius galima atidaryti tik trumpam. Taip pat negalima matuoti per daug dažnai.

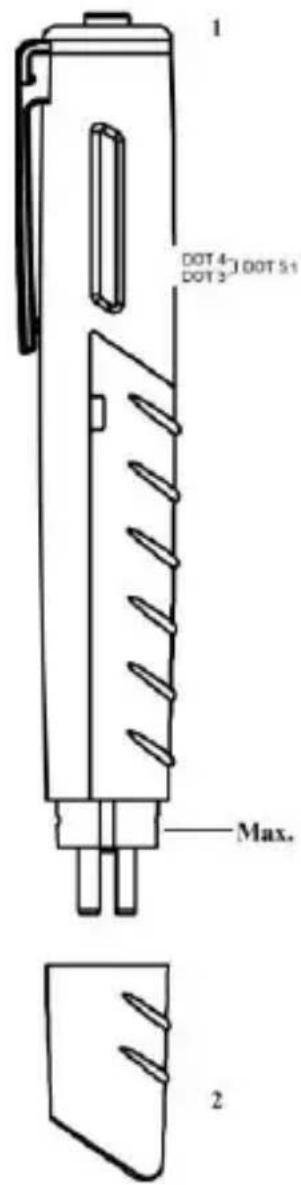

Stabdžių skysčio tipo nustatymas

Atsukti stabdžių skysčio bakelio dangtelį, nuo antgalio nuimti gaubtelį (2), nuspausti mygtuką (1) – prietaisas jungtas. Norint pasirinkti stabdžių skysčio tipą, reikia kelis kartus spustelėti mygtuką (1), kad užsidegtų reikiamą DOT ženklinimą atitinkantis baltas šviesos diodas.

Viršutinis šviesos diodas: DOT 4

Apatinis šviesos diodas: DOT 3

Viršutinis ir apatinis šviesos diodai: DOT 5.1

Matavimo zondus visiškai, bet ne giliau kaip j 1,5 cm gylj, panardinti j stabdžių skystį ir tuo pačiu metu pagal šviesos diodus patikrinti rezultatą.

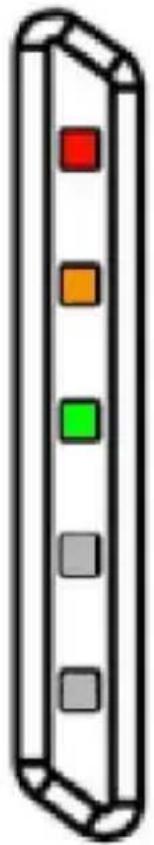

Trys šviesos diodai pateikia informaciją – parodo atitinkamą vandens kiekį.

Raudonas:

stabdžių skystį nedelsiant reikia pakeisti.

Ispėjimas!

Pavojus saugai!

Geltonas:

vandens kiekis ties riba – stabdžių skystį reikia pakeisti pasitaikius progai.

Žalias:

vandens kiekis stabdžių skystyje atitinka normą.

raudonas:

geltonas:

žalias:

baltas

baltas

Panaudotą matuoklj visada reikia nuplauti tekančiu vandeniu ir išdžiovinti, tada vėl uždėti gaubtelj. Patikrinti, ar ant zondų ir prietaiso neliko stabdžių skysčio.

Automatinis pasitikrinimas

Trumpai spustelėjus mygtuką (1), prietaisas Testboy TB 55 atlieka automatinį pasitikrinimą, kurio metu trumpam užsidega ir užgęsta visi šviesos diodai. Paskui lieka degti tik baltas ir žalias šviesos diodai.

Automatinis išsijungimas

Testboy TB 55 turi automatinio išsijungimo funkcija (maždaug po 1 min.).

Šviesos diodo apšviečiama matavimo vieta

Testboy TB 55 turi matavimo vietą apšviečiantį šviesos dioda, todėl gerai matosi ne tik zondu panardinimo vieta, bet ir stabdžių skystyje esančios nešvarumų dalelės.

Galingas šviesos diodas šviečia 80 valandų! Šviesos diodas veikia > 100 000 valandų.

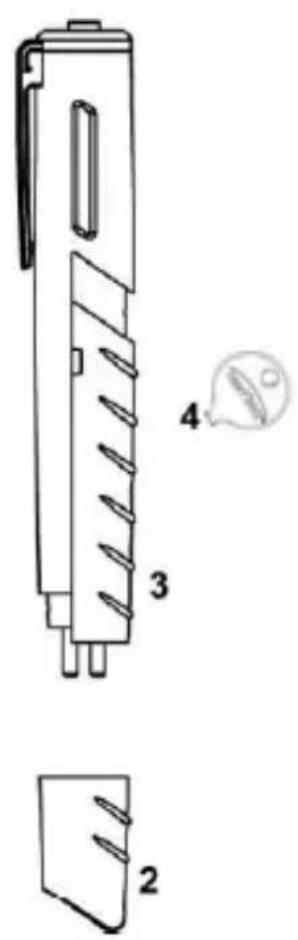

Maitinimo elementų keitimas

Nuimti gaubtelj (2). Komplekte esančiu rakteliu (4) arba kitu tinkamu įrankiu reikia švelniai užkabinti maitinimo elemento skyriaus dangtelj ir tuo pačiu metu jį nustumti žemyn. Išimti senus maitinimo elementus ir įdėti naujus. Vėl uždaryti skyrelij.

Dedant maitinimo elementus būtina atsižvelgti į poliškumą!

Maitinimo elementų neišmesti kartu su buitinėmis atliekomis. Juos reikia nunešti į artimiausią surinkimo punktą!

Indikacija	Optinė / 5 šviesos diodai
Matmenys	I=151 mm / ∅=23,5 mm
Baterijos	2 × 1,5 V AAA Micro tipo
Apsaugos laipsnis	IP 40
Matavimo diapazonas	DOT3, DOT4, DOT5.1
