Značka	Testboy
Model	130
Typ produktu	Detektor magnetického pole
Kategorie	Měřicí zařízení
Napájení	2 baterie AAA 1,5 V
Stupeň krytí	IP 40
Kontrolní norma	IEC/EN 61010-1 (DIN VDE 0411)
Hlavní funkce	Bezkontaktní detekce statických a proměnných magnetických polí; integrovaná svítilna
Svítilna	LED, výdrž až 60 hodin na jednu sadu baterií, životnost > 100 000 hodin
Signalizace	Světelná špička při výskytu magnetického pole
Kontrola funkčnosti	Dodávané kontrolní magnety
Bezpečnost	Nesměřujte laserový paprsek do očí; dodržujte směrnice CE; neupravujte přístroj
Údržba	Čistěte suchým hadříkem; při delším nepoužívání vyjměte baterie
Součástí balení	Kontrolní magnety, baterie
Opravitelnost	Uživatel neopravuje
Schválení	CE

Často kladené otázky - 130 Testboy

Jak otestovat, zda můj Testboy 130 funguje?

Použijte dodané kontrolní magnety: přidržte je blízko špičky přístroje. Pokud se špička rozsvítí, přístroj funguje správně.

Co dělat, když se špička při kontrole nerozsvítí?

Nejprve zkontrolujte baterie. Pokud jsou vybité, vyměňte baterie za dvě baterie AAA 1,5 V a dodržujte polaritu. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak vyměnit baterie?

Pomocí šroubováku nadzvedněte přihrádku na baterie pomocí zářezu. Vložte dvě baterie AAA 1,5 V a dodržujte vyznačenou polaritu.

Mohu použít Testboy 130 k detekci magnetických polí v běžících strojích?

Ano, bezkontaktní detekce umožňuje kontrolovat elektromagnety nebo relé bez zastavení stroje. Stačí se dotknout předmětu špičkou.

Jaká je výdrž svítilny?

Integrovaná LED svítilna může svítit až 60 hodin s novou sadou baterií.

Jak čistit přístroj?

Čistěte přístroj suchým a jemným hadříkem. Nepoužívejte abrazivní prostředky ani rozpouštědla.

Co znamená světelná kontrolka na špičce?

Špička se rozsvítí, když přístroj detekuje v blízkosti magnetické pole (statické nebo proměnné).

Dokáže Testboy 130 detekovat všechny typy magnetických polí?

Detekuje statická a proměnná magnetická pole, což jej činí vhodným pro kontrolu elektromagnetů, relé a magnetů.

Jak uchovávat přístroj při delším nepoužívání?

Vyjměte z přístroje baterie, abyste zabránili vytečení. Uložte jej na suchém místě chráněném před prachem.

Kam mohu vyhodit použité baterie?

Nevyhazujte baterie do domovního odpadu. Odevzdejte je na sběrném místě k tomu určeném (sběrný dvůr, obchod).

NÁVOD K OBSLUZE 130 Testboy

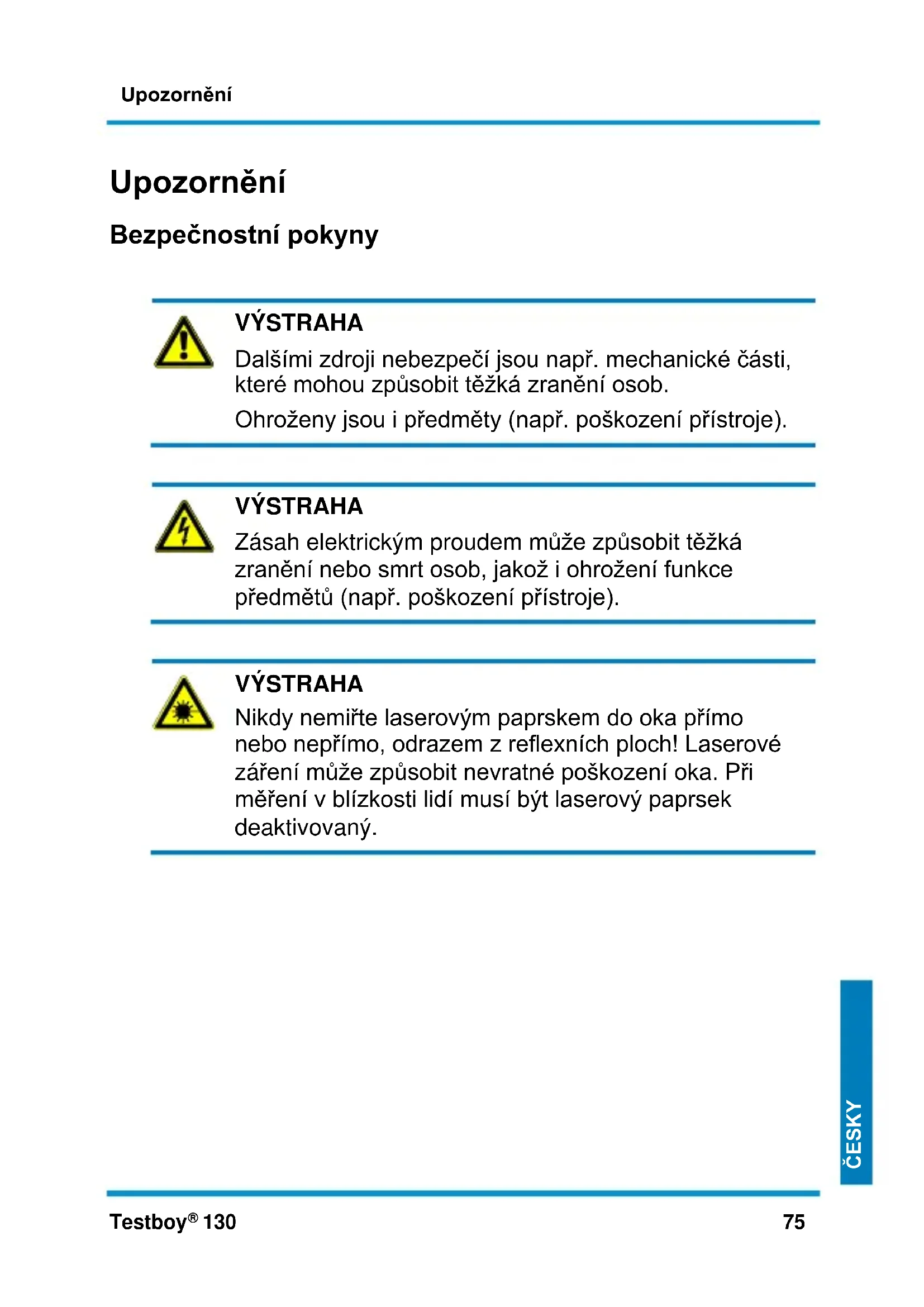

Dalšími zdroji nebezpečí jsou např. mechanické části, které mohou způsobit těžká zranění osob.

Ohroženy jsou i předměty (např. poškození přístroje).

VÝSTRAHA

Zásah elektrickým proudem může způsobit těžká zranění nebo smrt osob, jakož i ohrožení funkce předmětů (např. poškození přístroje).

VÝSTRAHA

Nikdy nemiřte laserovým paprskem do oka přímo nebo nepřímo, odrazem z reflexních ploch! Laserové záření může způsobit nevratné poškození oka. Při měření v blízkosti lidí musí být laserový paprsek deaktivovaný.

Všeobecné bezpečnostní pokyny

VÝSTRAHA

Svévolné přestavby a/nebo změny přístroje jsou z bezpečnostních důvodů a z důvodů schválení (CE) zakázány. Pro zajištění bezpečného provozu přístroje se musí bezpodmínečně dodržovat bezpečnostní pokyny, výstražná upozornění a kapitola "Používání k určenému účelu".

VÝSTRAHA

Před použitím přístroje prosím dodržujte tyto pokyny:

Neprovozujte přístroj v blízkosti elektrických svařovacích přístrojů, indukčních topných těles nebo jiných elektromagnetických polí.
Po náhlé změně teplot se přístroj před použitím musí přizpůsobit cca 30 minut nové okolní teplotě, aby se stabilizoval IR senzor.
Nevystavujte prístroj delší dobu vysokým teplotám.
Vyhněte se prašným a vlhkým okolním podmínkám.
Měřicí přístroje a příslušenství nejsou hračkou, a nepatří do rukou dětem!
V komerčních zařízeních se musí dodržovat Předpisy úrazové prevence vydané Profesním sdružením pro elektrická zařízení a provozní prostředky.

Dodržujte prosím pět bezpečnostních pravidel:

1 Odpojení
2 Zajištění proti opětovnému zapnutí
3 Zjištění nepřítomnosti napětí (nepřítomnost napětí se musí stanovit 2pólově)
4 Uzemnění a zkratování
5 Izolace sousedních součástí pod napětím

Používání k určenému účelu

Přístroj je určen jen pro použití popsané v tomto návodu k obsluze. Jiné použití je nepřípustné, a může způsobit úraz nebo zničení přístroje. Takového použití by vedlo k okamžitému zániku nároků uživatele na jakékoliv záruční plnění a ručení výrobce.

Při delším nepoužívání přístroje z něj prosím vyjměte baterie, abyste chránili přístroj před poškozením.

Neručíme za věcné nebo osobní škody, které jsou způsobeny neodbornou manipulací nebo nedodržením bezpečnostních pokynů. V takovýchto případech zaniká jakýkoliv záruční nárok. Vykřičník umístěný v trojúhelníku upozorňuje na bezpečnostní pokyny v návodu k obsluze. Před uvedením do provozu si přečtěte celý návod k obsluze Tento přístroj je testovaný CE a splňuje tak příslušné směrnice.

Právo měnit specifikace bez předchozího oznámení vyhrazeno © Testboy GmbH, Německo.

Vyloučení ručení

V případě vzniku škod, zaviněných nedodržením návodu k obsluze, zaniká nárok na záruku!

Nepřebíráme ručení za následné škody, které by toho vyplynuly.

Testboy neručí za škody, které jsou následkem

nedodržení návodu

| změny na výrobku neschválenou firmou Testboy

| použití náhradních dílů nevyrobených nebo neschválených firmou Testboy

| požití alkoholu, drog nebo léků

Správnost návodu k obsluze

Tento návod k obsluze byl vytvořen s velkou pečlivostí.

Nepřebíráme žádnou záruku za správnost a úplnost údajů, obrázků a výkresů. Změny, omyly a tiskové chyby vyhrazeny.

Likvidace

Vážený zákazníku firmy Testboy, s nabytím našeho výrobku získáváte možnost předat přístroj po skončení jeho životnosti na vhodná sběrná místa elektrického šrotu.

WEEE upravuje vracení a recyklaci starých elektropřístrojů. Výrobci těchto elektropřístrojů jsou povinni provádět zpětný odběr a recyklaci těchto starých elektropřístrojů zdarma .Elektropřístroje tak již nesmějí být zahrnuty do „normálního“běžného odpadního řetězce. Tyto elektropřístroje jsou recyklovány odděleně a likvidovány. Všechny přístroje, které spadají do této kategorie jsou označeny tímto logem.

Vy, jako koncoví spotřebitelé jste ze zákona (zákon o bateriích) povinni odevzdávat všechny použité baterie a akumulátory; jejich likvidace v domovním odpadu je zakázaná!

Baterie/akumulátory obsahující škodlivé látky jsou označeny zde uvedeným symbolem, který upozorňuje, že se nesmí likvidovat přes domovní odpad.

Značky pro převažující část těžkých kovů jsou:

Cd = kadmium, Hg = rtut', Pb = olovo.

Své spotřebované baterie/akumulátory můžete bezplatně odevzdat na sběrných místech ve Vaší obci nebo všude tam, kde se baterie/akumulátory prodávají!

Certifikát kvality

Všechny kvalitativně relevantní činnosti a procesy prováděné v rámci firmy Testboy GmbH jsou permanentně sledovány systémem řízení kvality. Firma Testboy GmbH dále potvrzuje, že zkušební zařízení a nástroje používané při kalibraci podléhají permanentní kontrole zkušebních prostředků.

Prohlášení o shodě

Výrobek splňuje aktuálně platné směrnice. Bližší informace najdete na www.testboy.de

Obsluha

Mnohokrát děkujeme, že jste se rozhodli pro přístroj Testboy ^® 130.

Přístroj Testboy ^® 130 je vhodný pro detekci jak statických, tak i střídavých magnetických polí. Přístroj Testboy ^® 130 se proto optimálně hodí např. pro kontrolu magnetických ventilů nebo relé.

Bezdotyková detekce magnetických polí

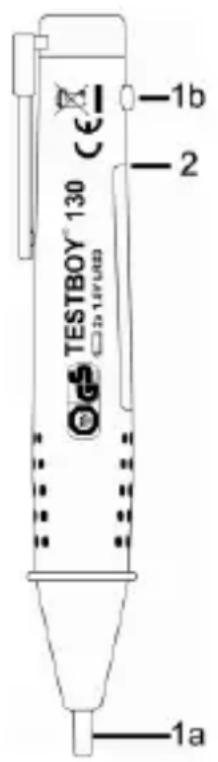

Zkoušený předmět se před kontrolou nemusí demontovat ani vyšroubovat. Nejprve je nutno podle níže uvedené funkční kontroly zkontrolovat baterie. Dotkněte se zkoušeného předmětu hrotem magnetické zkoušečky (obrázek 1a). Pokud se hrot rozsvítí, je předmět magneticky aktivovaný. Při kontrole není zapotřebí zastavovat stroje nebo přístroje.

Funkční kontrola

Vyjměte testovací magnet ze spony na přístroji Testboy ^® 130 a přidržte jej u hrotu (1a) přístroje, který se rozsvítí. Pokud se hrot nerozsvítí, je nutno vyměnit baterie.

Kapesní svítilna

Integrovanou kapesní svítilnu zapnete spínačem (viz obrázek bod 1b). Díky vysoce výkonné LED je možná doba svícení až 60 hodin (na jednu sadu baterií)! Životnost LED je více než 100 000 hodin.

Výměna baterie

Pomocí šroubováku vypáčte kryt přihrádky na baterie v místě zářezu (viz obrázek bod 2). Při vkládání nových baterií dbejte na správnou polaritu.

Baterie nepatří do domovního odpadu. I ve Vaší blízkosti je sběrné místo!

Technické údaje

Elektrické napájení	2 kusy 1,5 V typ AAA Micro
Krytí	IP 40
Zkušební norma	IEC/EN 61010-1 (DIN VDE 0411)
