MANUALE UTENTE 130 Testboy

Istruzioni per l’uso

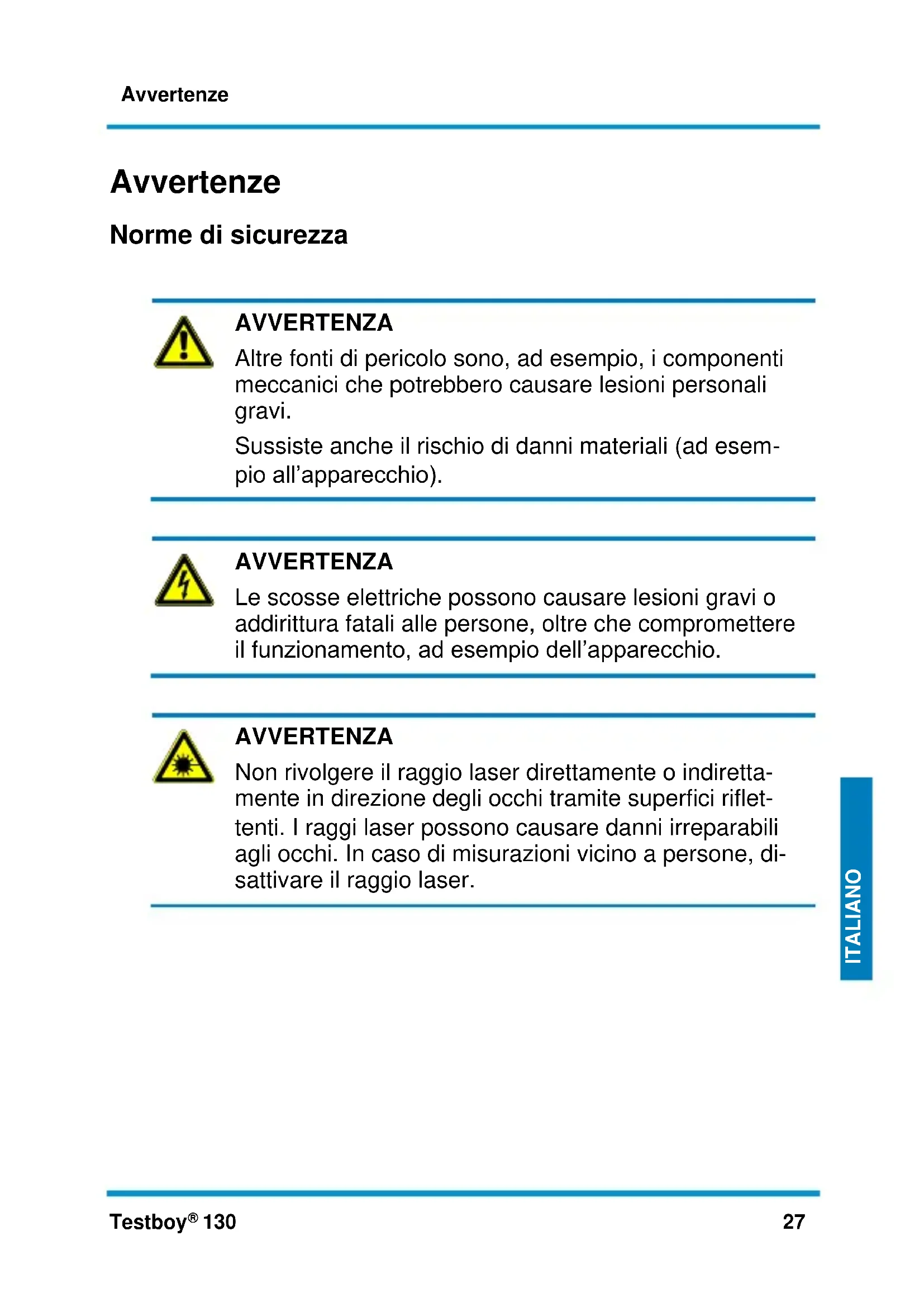

DEUTSCH DEUTSCH ITALIANO Avvertenze Norme di sicurezza

AVVERTENZA Altre fonti di pericolo sono, ad esempio, i componenti meccanici che potrebbero causare lesioni personali gravi. Sussiste anche il rischio di danni materiali (ad esem- pio all’apparecchio).

AVVERTENZA Le scosse elettriche possono causare lesioni gravi o addirittura fatali alle persone, oltre che compromettere il funzionamento, ad esempio dell’apparecchio.

AVVERTENZA Non rivolgere il raggio laser direttamente o indiretta- mente in direzione degli occhi tramite superfici riflet- tenti. I raggi laser possono causare danni irreparabili agli occhi. In caso di misurazioni vicino a persone, di- sattivare il raggio laser.Avvertenze Testboy

DEUTSCH DEUTSCH ITALIANO Norme di sicurezza generali

AVVERTENZA Per ragioni di sicurezza e omologazione (CE), non è consentito convertire e/o modificare l’apparecchio in proprio. Per assicurare un utilizzo sicuro dell’apparecchio, è assolutamente necessario attener- si alle norme di sicurezza, ai segnali di avvertimento e al capitolo "Campo di applicazione".

AVVERTENZA Attenersi alle seguenti avvertenze prima di usare l’apparecchio: | Evitare di utilizzare lo strumento in prossimità di ap- parecchi elettrici per la saldatura, riscaldatori ad in- duzione e altri campi elettromagnetici. | In caso di variazione improvvisa della temperatura, prima dell‘uso lasciare adattare l’apparecchio alla nuova temperatura per circa 30 minuti per stabiliz- zare il sensore IR. | Non esporre l’apparecchio a temperature elevate per lungo tempo. | Evitare ambienti polverosi e umidi. | Gli strumenti di misura e gli accessori non sono gio- cattoli e non devono pertanto essere utilizzati da bambini! | In ambito industriale attenersi alle norme antinfortu- nistiche dell‘Istituto di assicurazione contro gli infor- tuni sul lavoro per quanto concerne gli impianti e i materiali d’esercizio elettrici.Avvertenze Testboy

DEUTSCH DEUTSCH ITALIANO

Attenersi alle cinque norme di sicurezza riportate di seguito: 1 Disinserimento 2 Protezione contro la riaccensione 3 Controllo dell’assenza di tensione (solo su sistemi bipolari) 4 Messa a terra e cortocircuitazione 5 Copertura dei componenti adiacenti sotto tensione

Campo di applicazione Lo strumento deve essere utilizzato solo per le applicazioni de- scritte nelle istruzioni per l'uso. Un utilizzo diverso non è con- sentito e può provocare incidenti e lesioni o il danneggiamento irreparabile dello strumento stesso. Queste applicazioni com- portano la completa nullità di qualsiasi garanzia concessa dal costruttore.

Per proteggere l’apparecchio contro i danneggiamenti, rimuovere le pile in caso di inutilizzo prolungato.

Decliniamo ogni responsabilità per danni a persone o cose causati da un utilizzo non conforme o dalla manca- ta osservanza delle norme di sicurezza. In questi casi viene a decadere ogni sorta di garanzia. Un punto esclamativo all’interno di un triangolo rimanda alle nor- me di sicurezza contenute nelle Istruzioni per l’uso. Pri- ma della messa in funzione, leggere completamente le presenti istruzioni per l’uso. Il presente apparecchio è certificato CE e soddisfa pertanto le necessarie direttive.

Ci riserviamo il diritto di modificare le specifiche senza preavvi- so © Testboy GmbH, Germania.Avvertenze Testboy

DEUTSCH DEUTSCH ITALIANO Esclusione di responsabilità

La garanzia decade in caso di danni imputabili alla mancata osservanza di quanto riportato nelle istruzioni per l’uso! Si declina ogni responsabilità per i danni indi- retti da ciò risultanti!

Testboy declina ogni responsabilità per i danni causati | dalla mancata osservanza di quanto riportato nelle Istruzioni per l’uso | da modifiche al prodotto non autorizzate da Testboy oppure | dall’uso di ricambi non prodotti o non omologati da Testboy | dall’influsso di alcool, droghe o medicinali Esattezza delle Istruzioni per l’uso Le presenti istruzioni per l’uso sono state redatte con la massi- ma cura. È esclusa qualsiasi responsabilità per l’esattezza e la completezza dei dati, delle illustrazioni e dei disegni. Con riser- va di modifiche, errori di stampa e correzioni.Avvertenze Testboy

DEUTSCH DEUTSCH ITALIANO Smaltimento Gentile Cliente Testboy, acquistando il nostro prodotto ha la possibilità di consegnare l’apparecchio in appositi punti di rac- colta per materiali elettrici al termine del ciclo di vita.

La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratui- tamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai ri- fiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrasse- gnati con un marchio speciale. Smaltimento delle pile scariche

I consumatori finali sono obbligati per legge (legge sulle pile) a restituire tutte le pile e gli accumulatori scarichi; è vietato gettare pile e accumulatori nei rifiuti domestici! Le pile e gli accumulatori contenenti sostanze nocive sono contrassegnati con il simbolo qui accanto, il quale rimarca il divieto di smaltire questi materiali tra i rifiuti domestici. Le denominazioni dei metalli pesanti sono le se- guenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Le pile e gli accumulatori scarichi possono essere consegnati gratuitamente presso i centri di raccolta comunali oppure presso i negozi che vendono pile e accumulatori!Avvertenze Testboy

DEUTSCH DEUTSCH ITALIANO Certificato di qualità Tutte le attività e i processi pertinenti la qualità eseguiti da Te- stboy GmbH vengono costantemente monitorati da un sistema di gestione della qualità. Testboy GmbH conferma inoltre che anche gli strumenti e i dispositivi di prova utilizzati durante la calibrazione vengono sottoposti a controlli continui. Dichiarazione di conformità Il prodotto è conforme alle direttive più recenti. Maggiori infor- mazioni sono disponibili all'indirizzo www.testboy.deUtilizzo Testboy

DEUTSCH DEUTSCH ITALIANO Utilizzo Grazie per avere acquistato Testboy

130 consente di rilevare sia campi magnetici statici che variabili. Pertanto Testboy

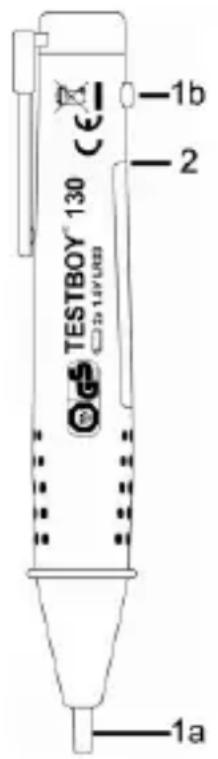

130 si presta in modo particola- re per controllare, ad esempio valvole elettromagnetiche o relè. Riconoscimento dei campi magnetici senza contatto Non è necessario smontare né svitare l’oggetto da controllare prima del controllo. Per prima cosa, è necessario controllare le batterie in base al controllo di funziona- mento descritto di seguito. Toccare l’oggetto da controllare con la punta dell'apparecchio per la prova dei campi magnetici (Fig. 1a). Se la punta si accende significa che l'oggetto è magneticamente attivo. Per il controllo non è necessario ar- restare le macchine e i dispositivi.

Controllo di funzionamento Staccare il magnete di prova nel coperchio di Testboy

130 e tenerlo sulla punta (1a) dell’apparecchio che poi si accenderà. Se la spia di prova non si accende, è necessario sostituire le batterie.Utilizzo Testboy

DEUTSCH DEUTSCH ITALIANO Lampada tascabile Accendere la lampada tascabile integrata attraverso l'interrutto- re (vedere la figura al punto 1b). Il LED ad alta potenza consen- te un’illuminazione di 60 ore (per set di batterie)! La durata del LED supera le 100.000 ore. Sostituzione delle batterie Prendere un cacciavite e sollevare il vano batteria sull’intaglio (vedere la figura al punto 2). Controllare la polarità durante l’inserimento delle batterie nuove!

Non smaltire le batterie scariche nei rifiuti casalinghi. Anche vicino a Voi ci sarà sicuramente un centro di raccolta!

Dati tecnici Alimentazione di corrente 2 x 1,5 V Tipo AAA Micro Tipo di protezione IP 40 Norma di controllo
