Marque	Testboy
Modèle	130
Type de produit	Détecteur de champ magnétique
Catégorie	Équipements de mesure
Alimentation	2 piles AAA 1,5 V
Indice de protection	IP 40
Norme de contrôle	CEI/EN 61010-1 (DIN VDE 0411)
Fonctions principales	Détection sans contact des champs magnétiques statiques et variables ; lampe de poche intégrée
Lampe de poche	LED, autonomie jusqu'à 60 heures par jeu de piles, durée de vie > 100 000 heures
Signalisation	Pointe lumineuse en présence de champ magnétique
Contrôle de fonctionnement	Aimants de contrôle fournis
Sécurité	Ne pas diriger le rayon laser vers les yeux ; respecter les consignes CE ; ne pas modifier l'appareil
Entretien	Nettoyer avec un chiffon sec ; retirer les piles en cas de non-utilisation prolongée
Accessoires inclus	Aimants de contrôle, piles
Réparabilité	Non réparable par l'utilisateur
Homologation	CE

FOIRE AUX QUESTIONS - 130 Testboy

Comment tester si mon Testboy 130 fonctionne ?

Utilisez les aimants de contrôle fournis : tenez-les près de la pointe de l'appareil. Si la pointe s'allume, l'appareil fonctionne correctement.

Que faire si la pointe ne s'allume pas lors du contrôle ?

Vérifiez d'abord les piles. Si elles sont usagées, remplacez les piles par deux piles AAA 1,5 V en respectant la polarité. Si le problème persiste, contactez le service client.

Comment remplacer les piles ?

À l'aide d'un tournevis, soulevez le compartiment des piles par l'encoche. Insérez deux piles AAA 1,5 V en respectant la polarité indiquée.

Puis-je utiliser le Testboy 130 pour détecter des champs magnétiques dans des machines en fonctionnement ?

Oui, la détection sans contact permet de vérifier des électrovannes ou relais sans arrêter la machine. Touchez simplement l'objet avec la pointe.

Quelle est l'autonomie de la lampe de poche ?

La lampe de poche LED intégrée peut fonctionner jusqu'à 60 heures avec un jeu de piles neuf.

Comment nettoyer l'appareil ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants.

Que signifie le voyant lumineux sur la pointe ?

La pointe s'allume lorsque l'appareil détecte un champ magnétique (statique ou variable) à proximité.

Le Testboy 130 peut-il détecter tous types de champs magnétiques ?

Il détecte les champs magnétiques statiques et variables, ce qui le rend adapté pour vérifier électrovannes, relais et aimants.

Comment conserver l'appareil en cas de non-utilisation prolongée ?

Retirez les piles de l'appareil pour éviter les fuites. Rangez-le dans un endroit sec et à l'abri de la poussière.

Où puis-je me débarrasser des piles usagées ?

Ne jetez pas les piles aux ordures ménagères. Déposez-les dans un point de collecte prévu à cet effet (déchèterie, magasin).

MODE D'EMPLOI 130 Testboy

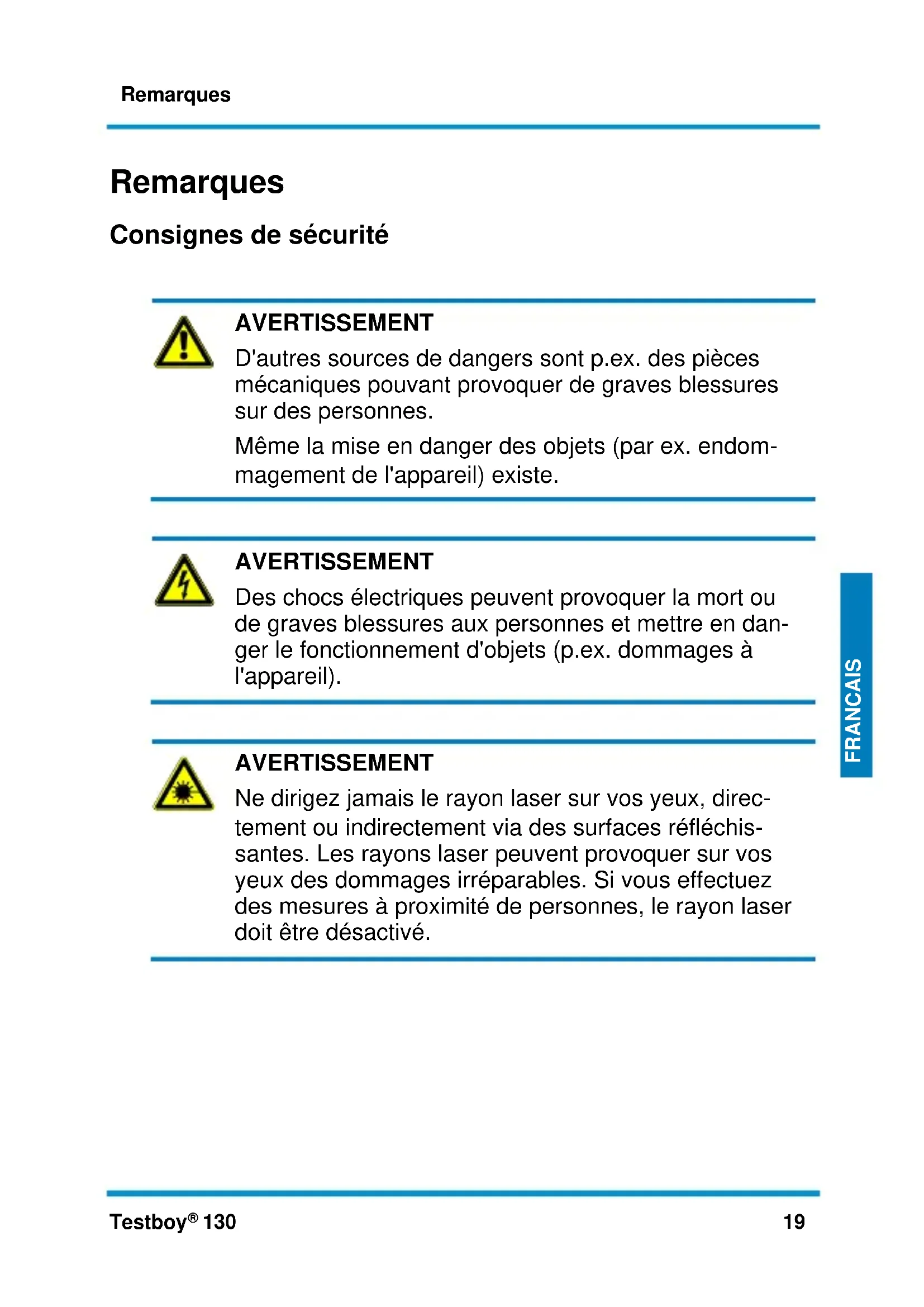

Avertissement

D'autres sources de dangers sont p. ex. des pièces mécaniques pouvant provoquer de graves blessures sur des personnes.

Même la mise en danger des objets (par ex. endommagement de l'appareil) existe.

Avertissement

Des chocs électriques peuvent provoquer la mort ou de graves blessures aux personnes et mettre en danger le fonctionnement d'objets (p. ex. dommages à l'appareil).

Avertissement

Ne dirigez jamais le rayon laser sur vos yeux, directement ou indirectement via des surfaces réfléchissantes. Les rayons laser peuvent provoquer sur vos yeux des dommages irréparables. Si vous effectuez des mesures à proximité de personnes, le rayon laser doit être désactivé.

Avertissement

Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier l'appareil de votre propre chef. Afin d'assurer un fonctionnement sûr de l'appareil, respecter absolument les consignes de sécurité, les avertissements ainsi que le chapitre "Utilisation conforme".

Avertissement

Avant d'utiliser l'appareil, veuillez observer les remarques suivantes :

Evitez d'utiliser l'appareil à proximité d'appareils de soudage électriques, de dispositifs de chauffage à induction et autres champs électromagnétiques.

Après des changements de température subites, l'appareil doit être adapté à la nouvelle température ambiante pendant env. 30 minutes avant utilisation, pour stabiliser le capteur IR.

N'exposez pas l'appareil à de hautes températures pendant un temps prolongé.

Evitez les environnements poussiéreux et humides.

Les appareils de mesure et les accessoires ne sont pas des jouets. Ecartez-les des enfants !

Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques.

Veuillez respecter les cinq règles de sécurité :

1 Déconnexion 2 Protection contre la remise sous tension 3 Vérifier l'absence de tension (l'absence de tension doit être constatée sur 2 pôles) 4 Mise à la terre et mise en court-circuit 5 Couvrir les pièces voisines sous tension

Utilisation conforme

L'appareil n'est destiné qu'aux applications décrites dans la notice d'utilisation. Toute autre utilisation est interdite et peut provoquer des accidents ou la destruction de l'appareil. De telles applications annulent immédiatement toute garantie ou recours de l'utilisateur envers le fabricant.

Pour protéger l'appareil contre les dommages, enlevez les piles de l'appareil si vous ne l'utilisez pas pendant une durée prolongée.

En cas de dommages matériels ou corporels provoqués par une manipulation non conforme ou le non-respect des consignes de sécurité, nous n'assumons aucune responsabilité. Dans de tels cas, tout recours en garantie est exclu. Un point d'exclamation dans un triangle renvoie à des consignes de sécurité se trouvant dans le mode d'emploi. Avant la mise en service, lisez les instructions complètement. Cet appareil a été contrôlé CE et est donc conforme aux directives exigées.

Nous nous réservons le droit de changer les spécifications sans avis préalable © Testboy GmbH, Allemagne.

Exclusion de responsabilité

En cas de dommages causés par le non-respect du mode d'emploi, tout recours en garantie est annulé ! Nous n'assumons aucune garantie pour les conséquences qui en résultent !

Testboy n'assume aucune responsabilité pour les dommages résultant :

du non-respect du mode d'emploi, | de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy de l'influence de l'alcool, de drogues ou de médicaments.

Pertinence du mode d'emploi

Les présentes instructions d'utilisation ont été élaborées avec grand soin. Nous ne garantissons pas que les données, figures et dessins soient corrects ni complets. Sous réserve de modifications, d'erreurs d'impression, d'erreurs et omissions.

Mise au rebut

Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour déchets électroniques au terme de son cycle de vie.

La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.

Mise au rebut de piles usagées

En tant que consommateur final, vous êtes tenu par la loi (loi sur les piles) de rendre toutes vos piles et accumulateurs; la mise aux déchets ménagers est interdite !

Les piles/accumulateurs comportant des substances polluantes sont repérés par les symboles ci-contre, indiquant l'interdiction de mise aux déchets ménagers.

Les désignations du métal lourd déterminant sont les suivantes :

Vous pouvez rendre vos piles/accumulateurs usagés gratuitement à tous les points de collecte de votre commune ou aux points de vente de piles / accumulateurs !

Certificat de qualité

Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en permanence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utilisés lors de l'étalonnage sont soumis à un contrôle permanent.

Déclaration de conformité

Le produit est conforme avec les dernières directives. Plus d'informations sur www. testboy. de

Utilisation

Nous vous remercions vivement d'avoir acheté le Testboy ^® 130. Le Testboy ^® 130 convient pour détecter aussi bien des champs magnétiques statiques que variables. Ainsi, le Testboy ^® 130 convient à merveille pour vérifier par ex. des électrovannes ou des relais.

Détection sans contact des champs magnétiques

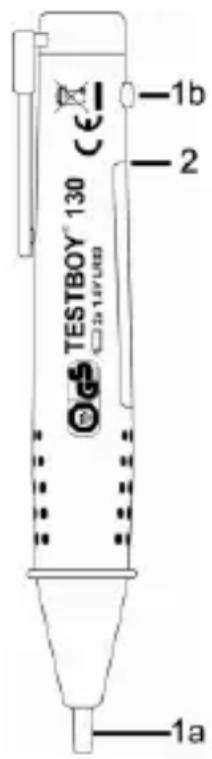

L'objet de mesure ne doit pas être démonté ni dévissé avant l'essai. Il faut tout d'abord vérifier les piles à l'aide du contrôle de fonctionnement cité ci-dessous. Avec la pointe du contrôleur magnétique, toucher l'objet de mesure à vérifier (figure 1a). Si la pointe s'allume, l'objet est magnétiquement actif. Pour la vérification, il n'est pas nécessaire d'arrêter les machines et appareils

FRANCIALS

Contrôle de fonctionnement

Retirer du clip du Testboy ^® 130 les aimants de contrôle et les tenir à la pointe (1a) de l'appareil, laquelle s'allume alors. Si la pointe ne s'allume pas, il faut remplacer les piles.

Lampe de poche

A l'aide de l'interrupteur, allumer la lampe de poche intégrée (voir repère 1b sur la figure). La LED de forte puissance permet d'obtenir une durée d'éclairage allant jusqu'à 60 heures (par jeu de piles) ! La durée de vie de la LED dépasse les 100 000 heures.

Remplacement des piles

A l'aide d'un tournevis, soulever le compartiment des piles par l'encoche (voir repère 2 sur la figure). Lors de la mise en place des piles neuves, veiller à respecter la polarité !

Ne pas mettre les piles dans les déchets ménagers. Des points de collecte existent, même près de chez vous !

Caractéristiques techniques

Alimentation électrique	2 piles type 1,5 V AAA micro
Indice de protection	IP 40
Norme de contrôle	CEI/EN 61010-1 (DIN VDE 0411)
