BEDIENUNGSANLEITUNG 130 Testboy

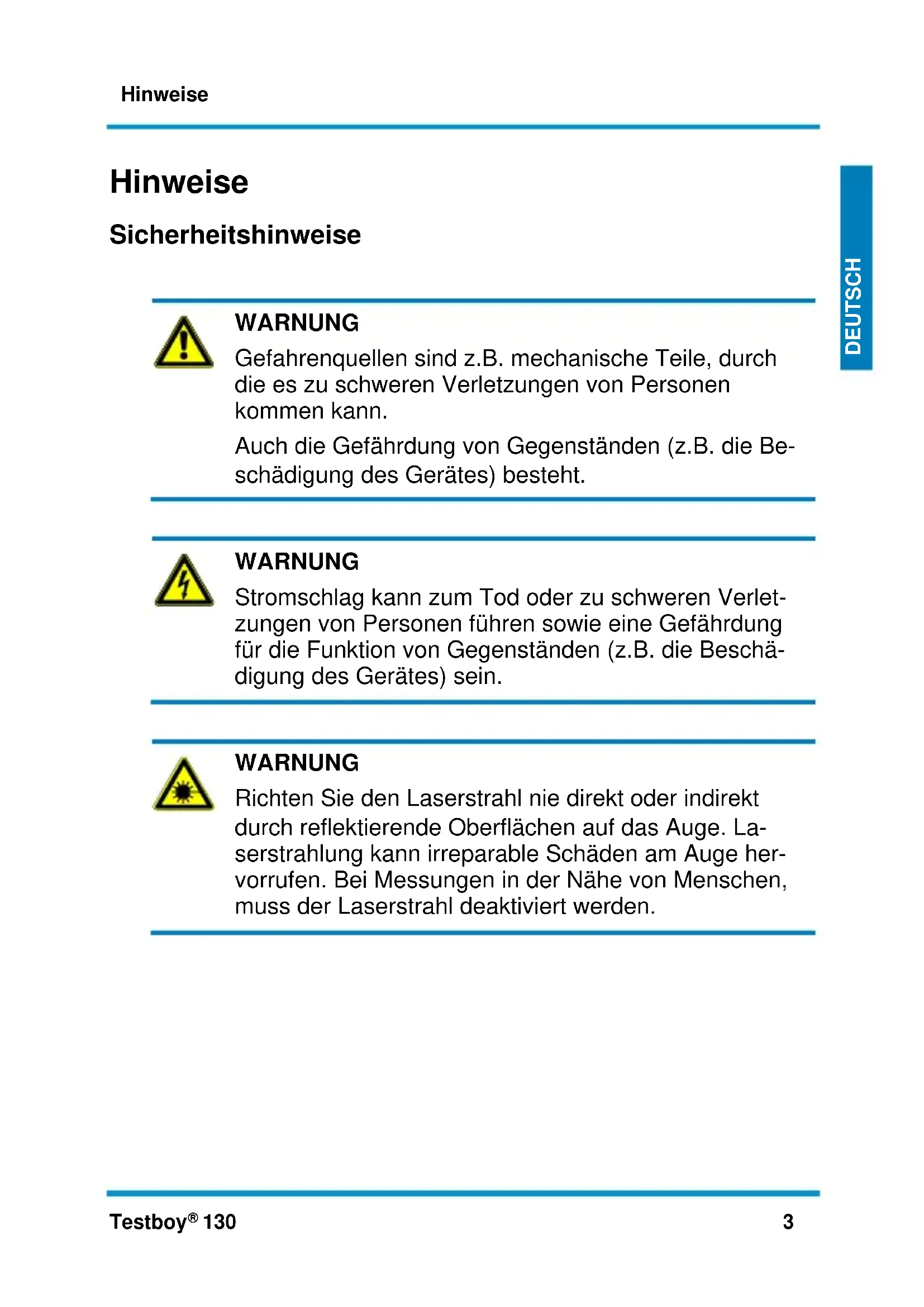

DEUTSCH DEUTSCH DEUTSCH Hinweise Sicherheitshinweise

WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Be- schädigung des Gerätes) besteht.

WARNUNG Stromschlag kann zum Tod oder zu schweren Verlet- zungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschä- digung des Gerätes) sein.

WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. La- serstrahlung kann irreparable Schäden am Auge her- vorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.Hinweise Testboy

DEUTSCH DEUTSCH DEUTSCH Allgemeine Sicherheitshinweise

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Ge- rätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicher- heitshinweise, Warnvermerke und das Kapitel "Be- stimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktions- heizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Ge- rät vor dem Gebrauch zur Stabilisierung ca. 30 Mi- nuten an die neue Umgebungstemperatur ange- passt werden um den IR-Sensor zu stabilisieren. | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungs- bedingungen. | Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhü- tungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.Hinweise Testboy

DEUTSCH DEUTSCH DEUTSCH

Bitte beachten Sie die fünf Sicherheitsregeln: 1 Freischalten 2 Gegen Wiedereinschalten sichern 3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen) 4 Erden und kurzschließen 5 Benachbarte unter Spannung stehende Teile ab- decken

Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschrie- benen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlö- schen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfer- nen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsach- gemäße Handhabung oder Nichtbeachtung der Si- cherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garan- tieanspruch. Ein in einem Dreieck befindliches Ausru- fezeichen weist auf Sicherheitshinweise in der Bedie- nungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankün- digung zu ändern © Testboy GmbH, Deutschland.Hinweise Testboy

DEUTSCH DEUTSCH DEUTSCH

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung, | von Testboy nicht freigegebenen Änderungen am Produkt o- der | von Testboy nicht hergestellten oder nicht freigegebenen Er- satzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderun- gen, Druckfehler und Irrtümer vorbehalten.Hinweise Testboy

DEUTSCH DEUTSCH DEUTSCH Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk- tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le- benszyklus an geeignete Sammelstellen für Elektroschrott zu- rückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recy- celn. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elekt- rogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriege- setz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit neben- stehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinwei- sen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksil- ber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie un- entgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus ver- kauft werden!Hinweise Testboy

DEUTSCH DEUTSCH DEUTSCH Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele- vanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwen- deten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informati- onen erhalten Sie auf www.testboy.deBedienung Testboy

DEUTSCH DEUTSCH DEUTSCH Bedienung Vielen Dank, dass Sie sich für den Testboy

130 entschieden haben. Der Testboy

130 eignet sich dafür, sowohl statische als auch sich wechselnde Magnetfelder zu detektieren. Somit ist der Testboy

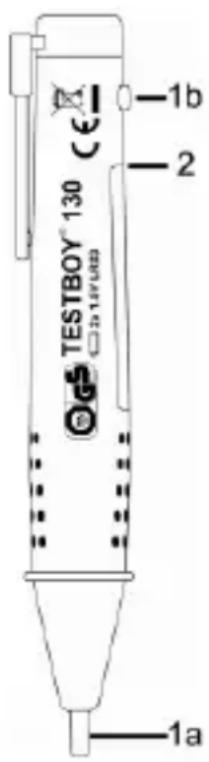

130 optimal geeignet, um z.B. Magnetventile oder Re- lais zu überprüfen. Berührungslose Magnetfelderkennung Der Prüfgegenstand muss vor der Prüfung nicht demontiert oder abgeschraubt wer- den. Zuerst sind die Batterien gemäß un- ten genannter Funktionskontrolle zu über- prüfen. Berühren Sie den zu überprüfen- den Gegenstand mit der Spitze des Mag- nettesters (Bild 1a). Wenn die Spitze auf- leuchtet, ist der Gegenstand magnetisch aktiviert. Zur Überprüfung ist es nicht er- forderlich, Maschinen und Geräte anzuhal- ten

Funktionskontrolle Nehmen Sie den Testmagneten vom Clip des Testboy

130 ab und halten Sie ihn an die Spitze (1a) des Gerätes, die dann auf- leuchtet. Leuchtet die Spitze nicht auf, sind die Batterien auszu- tauschen.Bedienung Testboy

DEUTSCH DEUTSCH DEUTSCH Taschenlampe Schalten Sie die integrierte Taschenlampe mittels Schalter ein (siehe Bild Punkt 1b). Mit der Hochleistungs-LED ist eine Leuchtdauer von bis zu 60 Stunden (pro Batteriesatz) erreich- bar! Die Lebensdauer der LED beträgt über 100.000 Stunden. Batteriewechsel Nehmen Sie einen Schraubendreher und hebeln Sie das Batte- riefach an der Einkerbung auf (siehe Bild Punkt 2). Achten Sie beim Einsetzen der neuen Batterien auf die Polarität!

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Technische Daten Stromversorgung 2 St. 1,5 V Typ AAA Micro Schutzart IP 40 Prüfnorm
