MANUAL DE USUARIO 130 Testboy
Instrucciones de empleo
Testboy ^® 130 43

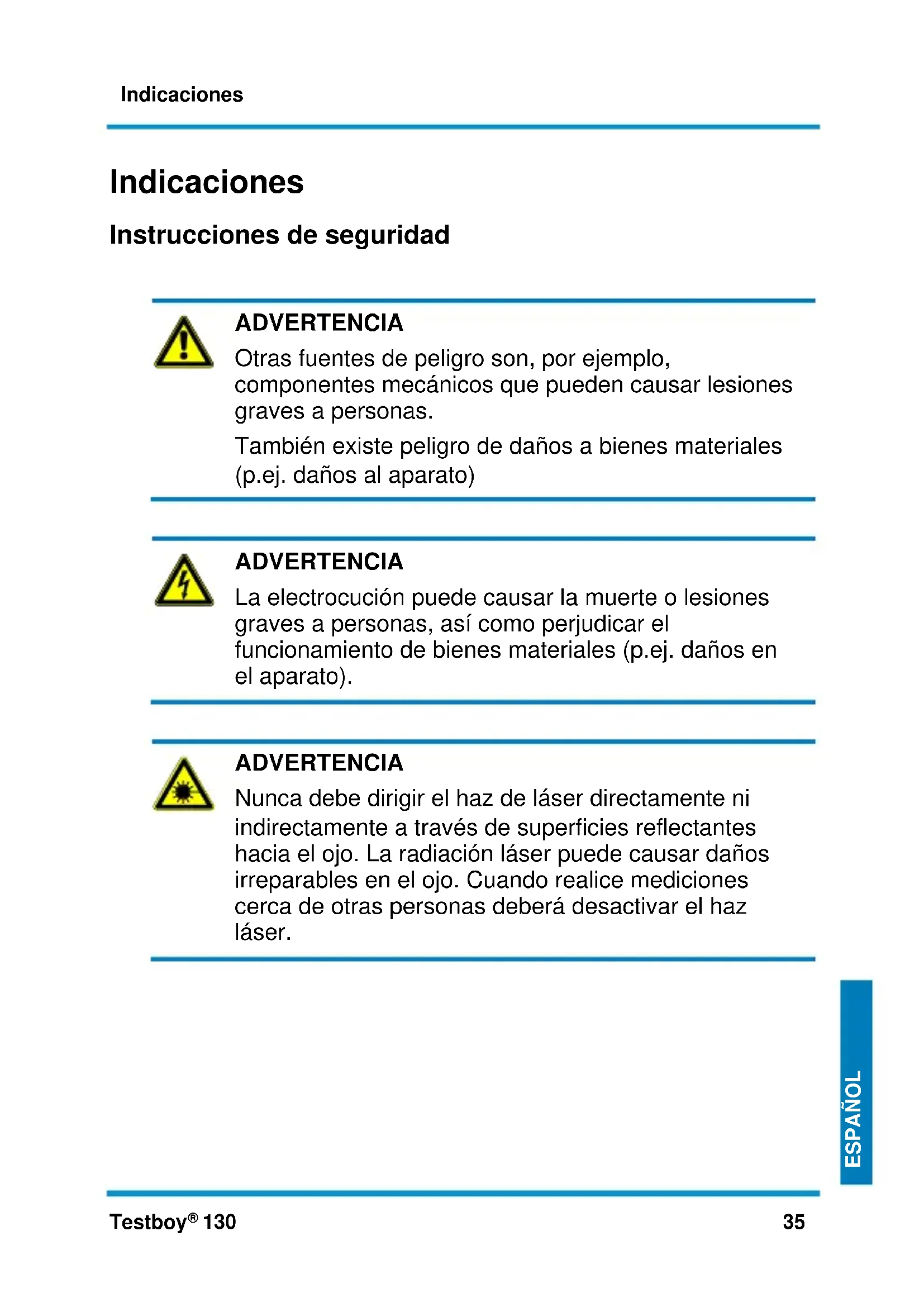

Instrucciones de seguridad
ADVERTENCIA
Otras fuentes de peligro son, por ejemplo, componentes mecánicos que pueden causar lesiones graves a personas.
También existe peligro de daños a bienes materiales (p.ej. daños al aparato)
ADVERTENCIA
La electrocución puede causar la muerte o lesiones graves a personas, así como perjudicar el funcionamiento de bienes materiales (p.ej. daños en el aparato).
ADVERTENCIA
Nunca debe dirigir el haz de láser directamente ni indirectamente a través de superficies reflectantes hacia el ojo. La radiación láser puede causar daños irreparables en el ojo. Cuando realice mediciones cerca de otras personas deberá desactivar el haz láser.
Instrucciones generales de seguridad
ADVERTENCIA
Por razones de seguridad y autorización (marcado CE) está prohibido reequipar o modificar el aparato por cuenta propia. Para garantizar el funcionamiento seguro del aparato debe atenerse siempre a las instrucciones de seguridad, advertencias y al contenido del capítulo "Utilización según lo previsto".
ADVERTENCIA
Antes de utilizar el aparato debe tener en cuenta las siguientes indicaciones:
Evite poner en marcha el aparato cerca de equipos eléctricos de soldadura, calefactores de inducción y otros campos electromagnéticos.
Después de un cambio drástico de temperatura deberá esperar aprox. 30 minutos antes de utilizar el aparato para su estabilización y adaptación a la nueva temperatura ambiente, con el fin de estabilizar el sensor de infrarrojos.
No someta el aparato a altas temperaturas durante mucho tiempo.
Evite los ambientes polvorientos y húmedos.
¡Los dispositivos de medición y accesorios no son juguetes y, por lo tanto, no deben caer en manos de los niños!
En instalaciones comerciales deberá tener presente la normativa de prevención de accidentes de la asociación de instalaciones y aparatos eléctricos.
Siga estrictamente las disposiciones de manejo:
1 Desconectar
2 Proteger para evitar el encendido accidental
3 Asegurarse de que el aparato está libre de tensión (el estado libre de tensión debe determinarse en los 2 polos)
4 Conectar a tierra la instalación y cortocircuitar
5 Cubrir o proteger los componentes anexos y energizados
Uso previsto
Este aparato está previsto exclusivamente para las aplicaciones descritas en el manual de operación. Cualquier otro uso se considera como un uso indebido y puede causar accidentes o la destrucción del propio aparato. Este tipo de aplicaciones conducen a la invalidación inmediata de cualquier tipo de reclamación de garantía por parte del usuario frente al fabricante.
Para proteger el aparato frente a posibles daños, retire las pilas, si no tiene previsto utilizar el aparato durante mucho tiempo.
En caso de lesiones a personas o daños materiales debidos a la manipulación indebida o desobediencia de las instrucciones de seguridad, el fabricante no se hace responsable de los mismos. En estos casos la garantía quedará invalidada. El símbolo de exclamación en el interior de un triángulo llama la atención sobre las indicaciones de seguridad del manual de instrucciones.
Antes de poner en marcha el aparato lea íntegramente el manual de instrucciones. Este aparato ha sido verificado conforme a la normativa CE, por lo que cumple las disposiciones de las directivas obligatorias.
Nos reservamos el derecho a modificar las especificaciones sin previo aviso © Testboy GmbH, Alemania.
Exención de responsabilidad
En caso de daños debidos a la desobediencia de alguno de los puntos de este manual de instrucciones, perderá todo derecho de reclamación de garantía. El fabricante no se hace responsable de los daños resultantes de lo arriba mencionado.
Testboy no se hace responsable de los daños
causados por el desobedecimiento de las instrucciones
causados por modificaciones en el producto no autorizadas por Testboy o
causados por piezas de repuesto no fabricadas por Testboy o no autorizadas por ella
causados por la influencia del alcohol, las drogas o medicamentos
Adecuación de la información contenida en el manual de instrucciones
Este manual ha sido elaborado con suma diligencia. No nos hacemos responsables de la veracidad e integridad de los datos, ilustraciones ni dibujos que figuran en el manual. Salvo posibles modificaciones, erratas de impresión o errores.
Eliminación
Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de retornar el equipo al final de su vida útil depositándolo en puestos de reciclaje adecuados para residuos eléctricos y electrónicos.
La Directiva RAEE regula la recogida y el reciclaje de residuos de aparatos eléctricos y electrónicos. Los productores de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos. Los aparatos eléctricos no podrán ser recogidos por tanto en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva llevan este logotipo.
Eliminación de pilas usadas
Como consumidor final, usted está legalmente obligado (normativa en materia de pilas y baterías) a devolver todas las pilas y baterías usadas; ¡está prohibido tirarlas junto con la basura doméstica!
Las pilas/baterías que contienen sustancias peligrosas están señalizadas con los símbolos que se indican a continuación, que indican la prohibición de eliminarlas junto con la basura doméstica.
Denominaciones para el metal pesado principal:
Cd = Cadmio, Hg = Mercurio, Pb = Plomo.
Sus pilas/baterías usadas pueden entregarse sin ningún tipo de coste en puestos de recogida de su comunidad y en cualquier punto de venta de pilas/baterías.
Certificado de calidad
Todas las actividades y procesos relevantes para la calidad realizados en el Testboy GmbH son supervisados de forma permanente por un sistema de control de calidad según ISO 9001-2000. Testboy GmbH confirma además, que los dispositivos e instrumentos de comprobación utilizados para la calibración están sujetos a una supervisión permanente en materia de medios de comprobación.
Declaración de conformidad
El producto cumple las directivas actuales. Encontrará más información en www.testboy.de
Instrucciones de empleo
Le agradecemos la confianza depositada en nosotros al adquirir el Testboy ^® 130.
El Testboy ^® 130 es apto para detectar tanto campos magnéticos estáticos como alternos. Por tanto, se recomienda el uso de Testboy ^® 130, para comprobar válvulas magnéticas o relés.
Detección de campos magnéticos sin contacto

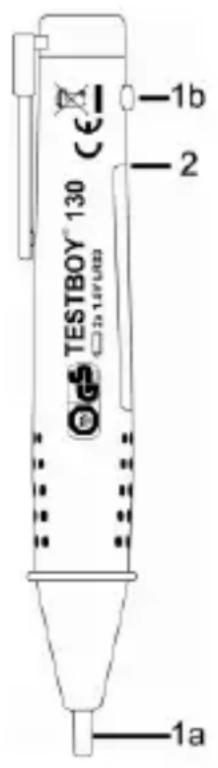

El objeto que se desea medir debe desmontarse o desatornillarse antes de llevar a cabo la comprobación. Primero deben revisarse las pilas mediante la prueba de funcionamiento arriba mencionada. Toque el objeto que está previsto medir con la punta del comprobador magnético (ilustración 1a). Cuando se iluminen las puntas, significa que el objeto está magnéticamente activado. Para la verificación no es necesario detener el funcionamiento de máquinas o aparatos.
Retire el imán de comprobación del clip del Testboy ^® 130 y sosténgalo junto a la punta (1a) del aparato, que se iluminará. Si la punta no se ilumina, significa que debe sustituir las pilas.
Linterna
Encienda la linterna integrada pulsando el interruptor (véase ilustración apartado 1b). Mediante el LED de alta intensidad, la iluminación durará hasta 60 horas (por kit de pilas). El LED presenta una vida útil de 100.000 horas.
Cambio de las pilas
Tome un destornillador y haga palanca en la muesca del compartimento de las pilas (véase figura punto 2). ¡Al insertar las pilas nuevas, preste atención a la polaridad!
No tire las pilas gastadas a la basura doméstica. ¡Cerca de usted hay un punto de recogida adecuado!
Datos técnicos
| Alimentación de corriente | 2 x 1,5 V AAA Micro |
| Tipo de protección | IP 40 |
| Norma de ensayo | IEC/EN 61010-1 (DIN VDE 0411) |
