GEBRUIKSAANWIJZING 130 Testboy

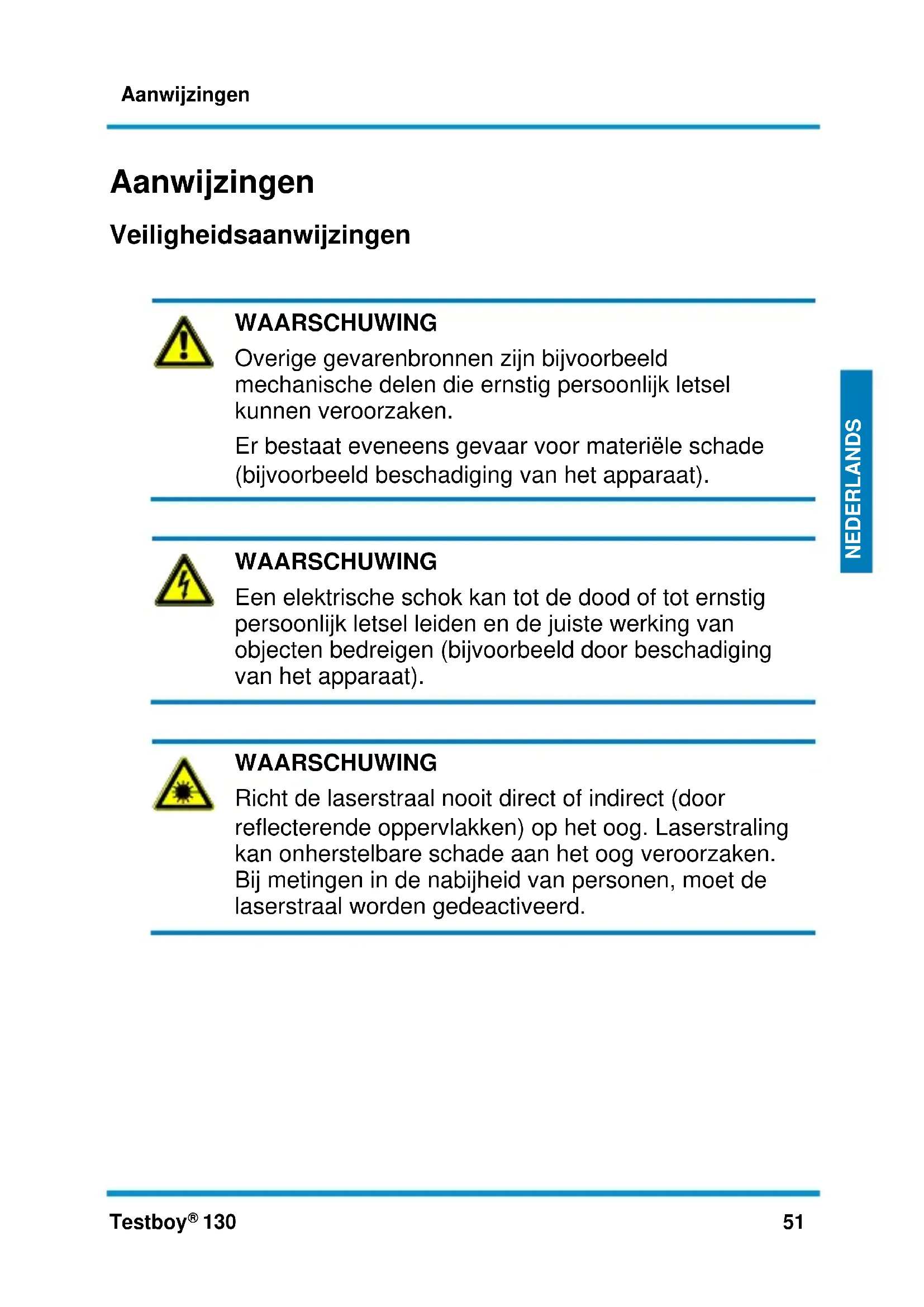

Veiligheidsaanwijzingen
WAARSCHUWING
Overige gevarenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel kunnen veroorzaken.
Er bestaat eveneens gevaar voor materiële schade (bijvoorbeeld beschadiging van het apparaat).
WAARSCHUWING
Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).
WAARSCHUWING
Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.
Algemene veiligheidsaanwijzingen
WAARSCHUWING
In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf 'Bedoeld gebruik' beslist opvolgen.
WAARSCHUWING
Lees vóór gebruik van het apparaat beslist de volgende aanwijzingen:
Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden.
Na abrupte temperatuurschommelingen moet het apparaat vóór gebruik ter stabilisatie ongeveer 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het apparaat nooit langere tijd bloot aan hoge temperaturen.
Voorkom stoffige en vochtige omgevingsomstandigheden.
Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden!
In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.
Houd u aan de vijf veiligheidsregels:
1 Vrijschakelen
2 Tegen herinschakeling beveiligen
3 Spanningsvrije staat vaststellen (moet over 2 polen worden vastgesteld)
4 Aarden en kortsluiten
5 Aangrenzende en onder spanning staande delen afdekken
Bedoeld gebruik
Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijke toepassingen leiden ertoe dat de gebruiker niet langer aanspraak kan maken op fabrieksgarantie.
Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.
In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE-gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.
Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland.
Uitsluiting van aansprakelijkheid
In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!
Testboy is niet aansprakelijk voor schade die uit
| het negeren van de gebruiksaanwijzing
| niet door de firma Testboy vrijgegeven wijzigingen aan het product of
| niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen
| invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.
Juistheid van de gebruiksaanwijzing
Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden.
Gescheiden inzameling
Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.
WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de ‘normale’ afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.
Gescheiden inzameling van gebruikte batterijen
Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden!
Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen.
De aanduidingen voor het doorslaggevende zwaar metaal zijn:
Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!
Kwaliteitscertificaat
Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.
Verklaring van overeenstemming
Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de
Bediening
Hartelijk dank dat u voor de Testboy® 130 hebt gekozen.
De Testboy ^ 130 is geschikt om zowel statische als wisselende magneetvelden te detecteren. Hierdoor is de Testboy ^ 130 optimaal geschikt om bijvoorbeeld magneetventielen of relais te testen.
Contactloze magneetvelddetectie

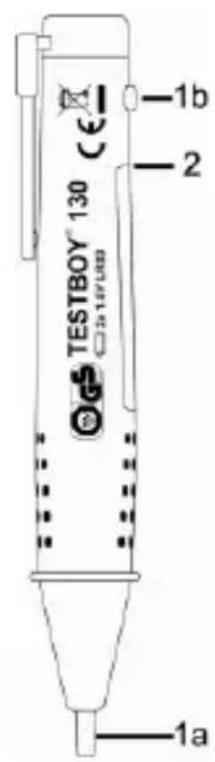

Het testobject moet vóór de controle niet gedemonteerd of eraf worden geschroefd. Eerst moeten de batterijen volgens de hieronder beschreven functietest worden gecontroleerd. Raak het te controleren object met de punt van de magneettester (afb. 1a) aan. Als de punt oplicht, is het object magnetisch geactiveerd. Voor controle is het niet vereist, machines en apparaten stop te zetten
Neem de testmagneet van de clip van de Testboy® 130 af en houd hem tegen de punt (1a) van het apparaat, die dan oplicht. Als de punt niet oplicht, moeten de batterijen worden vervangen.
Zaklamp
Schakel de geïntegreerde zaklamp met de schakelaar in (zie afb. punt 1b). Met de krachtige led is een verlichtingsduur van maximaal 60 uur (per set batterijen) bereikbaar! De levensduur van de led bedraagt meer dan 100.000 uur.
Batterijen vervangen
Neem een schroevendraaier en wip het batterijvak bij de inke- ping open (zie afb. punt 2). Let bij het erin zetten van de nieuwe batterij op de juiste aansluiting van de polen!
Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inzamelingspunt!
Technische gegevens
| Voeding | 2x 1,5 V type AAA Micro |
| Beschermingsgraad | IP 40 |
| Testnorm | IEC/EN 61010-1 (DIN VDE 0411) |
