Бренд	Testboy
Модель	130
Тип продукта	Магнитный детектор поля
Категория	Измерительное оборудование
Питание	2 батарейки AAA 1,5 В
Степень защиты	IP 40
Стандарт контроля	МЭК/EN 61010-1 (DIN VDE 0411)
Основные функции	Бесконтактное обнаружение статических и переменных магнитных полей; встроенный фонарик
Фонарик	Светодиод, автономная работа до 60 часов на одном комплекте батарей, срок службы > 100 000 часов
Сигнализация	Светящийся наконечник при наличии магнитного поля
Контроль работы	В комплекте контрольные магниты
Безопасность	Не направляйте лазерный луч в глаза; соблюдайте инструкции CE; не модифицируйте устройство
Обслуживание	Протирайте сухой тканью; извлекайте батарейки при длительном хранении
Комплектация	Контрольные магниты, батарейки
Ремонтопригодность	Не подлежит ремонту пользователем
Сертификация	CE

Часто задаваемые вопросы - 130 Testboy

Как проверить, работает ли мой Testboy 130?

Используйте входящие в комплект контрольные магниты: поднесите их к наконечнику устройства. Если наконечник загорится, устройство работает исправно.

Что делать, если наконечник не загорается при проверке?

Сначала проверьте батарейки. Если они разряжены, замените батарейки на две AAA 1,5 В, соблюдая полярность. Если проблема сохраняется, обратитесь в службу поддержки.

Как заменить батарейки?

С помощью отвертки приподнимите крышку батарейного отсека за выемку. Вставьте две батарейки AAA 1,5 В, соблюдая указанную полярность.

Можно ли использовать Testboy 130 для обнаружения магнитных полей в работающих машинах?

Да, бесконтактное обнаружение позволяет проверять электромагнитные клапаны или реле без остановки машины. Просто прикоснитесь наконечником к объекту.

Какова автономность фонарика?

Встроенный светодиодный фонарик может работать до 60 часов от нового комплекта батарей.

Как чистить устройство?

Протирайте устройство сухой мягкой тканью. Не используйте абразивные средства или растворители.

Что означает световой индикатор на наконечнике?

Наконечник загорается, когда устройство обнаруживает поблизости магнитное поле (статическое или переменное).

Может ли Testboy 130 обнаруживать все типы магнитных полей?

Он обнаруживает статические и переменные магнитные поля, что подходит для проверки электромагнитных клапанов, реле и магнитов.

Как хранить устройство при длительном неиспользовании?

Извлеките батарейки из устройства, чтобы избежать утечки. Храните его в сухом и защищенном от пыли месте.

Куда выбрасывать использованные батарейки?

Не выбрасывайте батарейки в бытовой мусор. Сдавайте их в специальный пункт сбора (пункт приема вторсырья, магазин).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 130 Testboy

Инструкция по эксплуатации

Testboy ^® 130 75

Návod k obsluze

Hinweise

Sicherheitshinweise

WARNUNG

Указания по безопасности

ПРЕДУПРЕЖДЕНИЕ

Источниками опасности являются, например, механические части, способные тяжело травмировать людей.

Также существует опасность для оборудования (например, повреждение прибора).

ПРЕДУПРЕЖДЕНИЕ

Удар электрическим током может привести к смерти или тяжело травмировать людей, а также вызвать нарушение функций оборудования (например, повреждение прибора).

ПРЕДУПРЕЖДЕНИЕ

Никогда не направлять лазерный луч - прямой или отраженный - в глаза. Лазерное излучение способно вызывать необратимые нарушения зрения. При измерениях, проводимых вблизи людей, лазерный луч должен быть деактивирован.

Общие правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ

По соображениям безопасности и в связи с наличиеп допуска к применению (СЕ), запрещается самовольн переделывать прибор и/или вносить изменения в его конструкцию. Для обеспечения безопасной эксплуатации прибора обязательно следовать указаниям по технике безопасности, предупреждени и положениям главы "Применение по назначению".

ПРЕДУПРЕЖДЕНИЕ

Перед применением прибора обращать внимание на соблюдение следующих положений:

Не применять прибор вблизи электросварочных аппаратов, индукционных обогревателей и прочих источников электромагнитных полей.
После резких перепадов температур перед применением прибор должен около 30 минут адаптироваться к новой температуре окружающей среды. Это необходимо для стабилизации ИК-сенсора.
Не подвергать прибор длительному воздействию высоких температур.
Избегать воздействия пыли и влаги.
Измерительные приборы и принадлежности держать вне зоны досягаемости детей!
На промышленных предприятиях должны соблюдаться действующие предписания по предотвращению аварий и несчастных случаев для электрических установок и электрооборудования.

Соблюдать пять правил техники безопасности:

1 Обесточить электросеть
2 Принять меры против случайного включения электропитания
3 Проверять отсутствие напряжения (отсутствие напряжения на 2-х полюсах).
4 Заземлять и закорачивать.
5 Изолировать соседние компоненты, находящиеся под напряжением.

Применение по назначению

Прибор предназначен только для применения, описанного в Инструкции по эксплуатации. Иное применение является недопустимым и может стать причиной несчастного случая или повреждения прибора. Оно приводит к немедленному аннулированию любых гарантийных обязательств изготовителя по отношению к пользователю.

Если прибор не используется длительное время, из него следует извлечь батареи во избежание повреждения прибора.

Изготовитель не несет ответственность за материальный ущерб или вред здоровью людей, возникающий вследствие неправильного обращения с прибором или несоблюдения правил техники безопасности. В таких случаях исключаются всякие гарантийные претензии. В настоящей Инструкции по эксплуатации указания по технике безопасности сопровождаются символом "восклицательный знак в треугольнике". Перед вводом прибора в эксплуатацию полностью прочитать Инструкцию. Данный прибор имеет знак СЕ, то есть отвечает требованиям соответствующих директив.

Сохраняется право на изменение спецификаций без предварительного уведомления. © Testboy GmbH, Германия

Исключение ответственности

При повреждениях, возникающих вследствие несоблюдения Инструкции по эксплуатации, гарантия аннулируется! Изготовитель не несет ответственность за связанный с этим косвенный ущерб!

Компания Testboy не несет ответственность за ущерб, возникающий вследствие:

| несоблюдения Инструкции по эксплуатации;
| изменений изделия, не разрешенных фирмой Testboy, или
| применения запасных частей, не оригинальных или не разрешенных фирмой Testboy;
работы под воздействием алкоголя, наркотических средств или медикаментов.

Правильность Инструкции по эксплуатации

Настоящая Инструкция по эксплуатации составлена с особой тщательностью. При этом изготовитель не несет ответственность за правильность и полноту данных, рисунков и чертежей. Не исключаются изменения, опечатки и неточности.

Утилизация

Уважаемый покупатель изделия Testboy! Став владельцем нашего изделия, по окончании срока службы Вы можете сдать его на специальный пункт сбора электрических отходов.

Директива WEEE регулирует возврат и утилизацию электрического оборудования.

Производители электрического оборудования обязаны бесплатно забирать и утилизировать все электрические приборы. Электроприборы больше нельзя утилизировать по обычным каналам утилизации отходов. Электроприборы должны перерабатываться и утилизироваться отдельно.

Всё оборудование, попадающее под данную директиву, помечено этим логотипом.

Утилизация использованных батарей

Являясь конечным потребителем, Вы по закону (об утилизации аккумуляторных батарей) обязаны сдавать все использованные батареи и аккумуляторы; утилизация вместе с бытовыми отходами запрещена!

Батареи/аккумуляторы, содержащие вредные вещества, обозначены данным символом, указывающим на запрет их утилизации вместе с бытовыми отходами.

Обозначениями наличия тяжелых металлов являются: Cd = кадмий, Hg = ртуть, Pb = свинец.

Использованные батареи/аккумуляторы можно бесплатно сдать в пункт сбора по месту жительства или по месту продажи батарей/аккумуляторов!

Сертификат качества

Все работы и процессы внутри компании Testboy GmbH, влияющие на качество продукции, постоянно контролируются системой менеджмента качества. Кроме того, компания Testboy GmbH подтверждает, что приборы и устройства, применяемые для калибровки, сами постоянно проверяются как средства контроля.

Декларация о соответствии

Изделие соответствует действующим директивам. Более подробную информацию можно найти на сайте www.testboy.de

Эксплуатация

Благодарим Вас за выбор в пользу Testboy ^® 130.

Прибор Testboy ^® 130 предназначен для обнаружения как статических, так и переменных магнитных полей. Таким образом, Testboy ^® 130 оптимально подходит для проверки, например, электромагнитных клапанов или реле.

Бесконтактное обнаружение магнитного поля

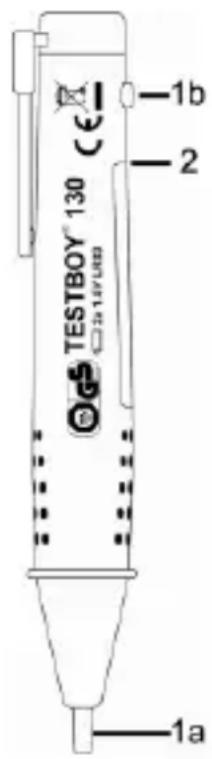

Проверяемый объект перед проверкой не нужно демонтировать или снимать. Сначала необходимо проверить батареи согласно разделу Для проверки работоспособности їрикоснитесь к проверяемому объекту наконечником магнитного тестера (Рисунок 1а). Если наконечник загорается, то объект магнитно активен. Для проверки не требуется останавливать работу машин или приборов

Контроль работоспособности

Снимите тестовый магнит с зажима прибора Testboy ^® 130 и приложите его к наконечнику (1a) прибора, который должен загореться. Если наконечник не загорается следует заменить батареи.

Карманный фонарь

Включить с помощью выключателя встроенный карманный фонарь (см. рис., пункт 1b). Высокомощный светодиод обеспечивает длительность свечения до 60 часов (от комплекта батарей)! Срок службы светодиода составляет более 100.000 часов.

Замена батарей

С помощью отвертки отожмите крышку батарейного отсека, вставив ее в соответствующий паз (см. рис., поз. 2). При установке новых батарей соблюдайте полярность!

Батареи не относятся к бытовым отходам.

Их требуется сдать в соответствующий приемный пункт!

Технические характеристики

Электропитание	2 x 1,5 В, тип AAA Micro
Класс защиты	IP 40
Стандарт на метод испытаний	IEC/EN 61010-1(DIN VDE 0411)
