PH1420E - Outils multifonctions EGO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire pour débroussailleuse
Marque	EGO
Modèle	PH1420E
Largeur de coupe	30 cm
Régime à vide	5 000 - 6 000 min⁻¹
Poids	1,82 kg
Température d'utilisation recommandée	0 °C à 40 °C
Température de stockage recommandée	-20 °C à 70 °C
Niveau de puissance acoustique mesuré (LWA)	93,2 dB(A) (K=0,35 dB(A))
Niveau de pression acoustique (LPA)	83,9 dB(A) (K=3 dB(A))
Niveau de puissance acoustique garanti	98 dB(A)
Vibration (poignée avant)	4,14 m/s² (K=1,5 m/s²)
Vibration (poignée arrière)	1,88 m/s² (K=1,5 m/s²)
Alimentation	Batterie (sans fil)
Batteries compatibles	Voir chargeurs EGO listés dans le manuel
Lame recommandée	Lame de débroussailleuse ABB1203
Contenu de l'emballage	Accessoire, set lame et protège-lame, capot de protection, capot additionnel, clé 6 pans, clé multifonction, manuel d'utilisation
Applications	Coupe d'herbes enchevêtrées, mauvaises herbes, broussailles et jeunes arbustes jusqu'à 2 cm de diamètre
Protection et sécurité	Capot de protection, protège-lame, arrêt de sécurité, rebond de lame, distance de sécurité 15 m, port d'EPI requis
Entretien	Nettoyage après usage, affûtage ou remplacement de lame, lubrification des engrenages toutes les 50 h
Garantie	Consulter le site egopowerplus.eu

FOIRE AUX QUESTIONS - PH1420E EGO

Comment assembler la lame sur la débroussailleuse EGO PH1420E ?

Retirez la batterie. Alignez la rainure de la bride interne avec le trou de blocage et insérez la clé six pans fournie pour bloquer. Desserrez l'écrou avec la clé multifonction, placez la lame sur la broche, puis serrez l'écrou dans le sens antihoraire. Consultez le manuel pour plus de détails.

Quelles sont les précautions de sécurité à prendre avant d'utiliser l'outil ?

Lisez le manuel. Portez toujours des protections oculaires et auditives, des gants épais, des chaussures de sécurité et un pantalon long. Assurez-vous qu'aucune personne ou animal ne se trouve à moins de 15 mètres. Inspectez la lame et le capot de protection avant chaque usage.

Quelle est la largeur de coupe maximale ?

La largeur de coupe maximale est de 30 cm.

Comment éviter les rebonds de lame ?

Utilisez le côté gauche de la lame pour couper les arbustes. Approchez la végétation de droite à gauche. Ne coupez jamais de matériaux d'un diamètre supérieur à 2 cm. Gardez la lame bien affûtée et inspectez-la régulièrement.

Comment nettoyer et entretenir l'accessoire ?

Retirez la batterie. Enlevez les débris avec une brosse douce. Essuyez avec un chiffon humide et du savon doux. Nettoyez les ouïes de ventilation. Lubrifiez les engrenages toutes les 50 heures d'utilisation avec de la graisse appropriée.

Que faire si la débroussailleuse ne démarre pas ?

Vérifiez que la batterie est bien insérée et chargée. Assurez-vous que le levier de déverrouillage et l'interrupteur-gâchette sont enfoncés. Contrôlez les contacts électriques. Si le problème persiste, contactez un réparateur agréé.

Quelle batterie utiliser avec le PH1420E ?

Cet accessoire est conçu pour être utilisé avec les têtes alimentées EGO PH1400E, PH1420E et PHX1600. Utilisez uniquement les batteries et chargeurs EGO listés dans le manuel d'utilisation.

À quelle fréquence lubrifier les engrenages ?

Vérifiez le niveau de graisse toutes les 50 heures d'utilisation en retirant la vis d'étanchéité. Si nécessaire, injectez de la graisse jusqu'aux 3/4 du boîtier. Ne remplissez pas complètement.

Peut-on utiliser l'outil sous la pluie ?

Non, n'utilisez pas la machine sous la pluie ou dans des conditions humides. Cela augmente le risque de choc électrique et de dysfonctionnement.

Comment ranger l'outil après utilisation ?

Retirez la batterie. Portez des gants épais pour nettoyer l'outil. Remettez le protège-lame en place. Retirez l'accessoire de la tête alimentée et rangez-le dans un endroit sec, aéré, hors de portée des enfants.

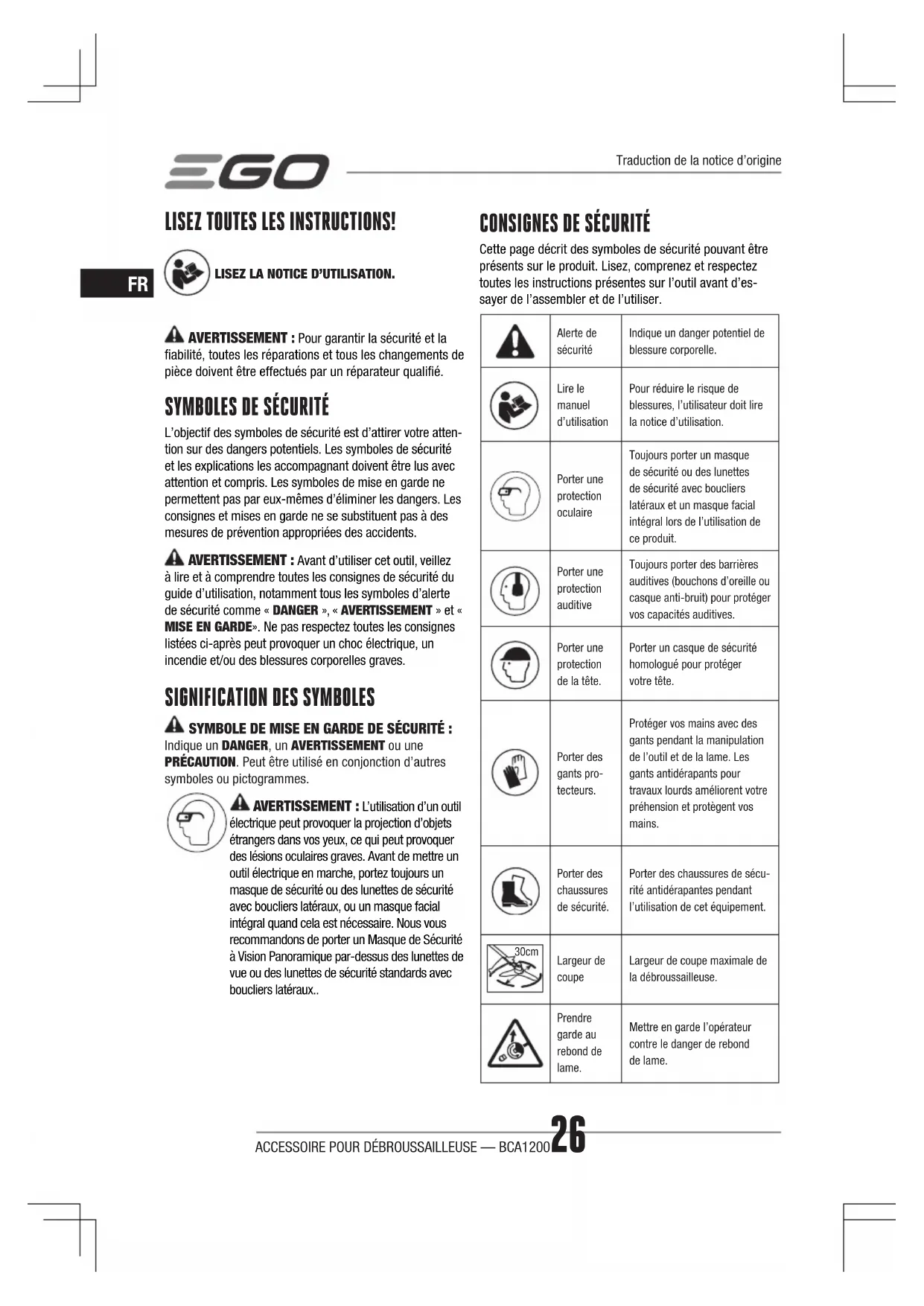

MODE D'EMPLOI PH1420E EGO

FR Accessoire pour Débroussailleuse 26

Montieren des messers

AVERTISSEMENT : Pour garantir la sécurité et la fiabilité, toutes les réparations et tous les changements de pièce doivent être effectués par un réparateur qualifié.

Symboles de sécurité

L'objectif des symboles de sécurité est d'attirer votre attention sur des dangers potentiels. Les symboles de sécurité et les explications les accompagnant doivent être lus avec attention et compris. Les symboles de mise en garde ne permettent pas par eux-mêmes d'éliminer les dangers. Les consignes et mises en garde ne se substituent pas à des mesures de prévention appropriées des accidents.

AVERTISSEMENT : Avant d'utiliser cet outil, veillez à lire et à comprendre toutes les consignes de sécurité du guide d'utilisation, notamment tous les symboles d'alerte de sécurité comme « DANGER », « AVERTISSEMENT » et « MISE EN GARDE ». Ne pas respectez toutes les consignes listées ci-après peut provoquer un choc électrique, un incendie et/ou des blessures corporelles graves.

Symbole de mise en GARDE de sécurité:

Indique un DANGER, un AVERTISSEMENT ou une PRÉCAUTION. Peut être utilisé en conjonction d'autres symboles ou pictogrammes.

AVERTISSEMENT : L'utilisation d'un outil électrique peut provoquer la projection d'objets étrangers dans vos yeux, ce qui peut provoquer des lésions oculaires graves. Avant de mettre un outil électrique en marche, portez toujours un masque de sécurité ou des lunettes de sécurité avec boucliers latéraux, ou un masque facial intégral quand cela est nécessaire. Nous vous recommandons de porter un Masque de Sécurité à Vision Panoramique par-dessus des lunettes de vue ou des lunettes de sécurité standards avec boucliers latéraux..

Consignes de sécurité

Cette page décrit des symboles de sécurité pouvant être présents sur le produit. Lisez, comprenez et respectez toutes les instructions présentes sur l'outil avant d'essayer de l'assembler et de l'utiliser.

	Alerte de sécurité	Indique un danger potentiel de blessure corporelle.
	Lire le manuel d’utilisation	Pour réduire le risque de blessures, l’utilisateur doit lire la notice d’utilisation.
	Porter une protection oculaire	Toujours porter un masque de sécurité ou des lunettes de sécurité avec boucliers latéraux et un masque facial intégral lors de l’utilisation de ce produit.
	Porter une protection auditive	Toujours porter des barrières auditives (bouchons d’oreille ou casque anti-bruit) pour protéger vos capacités auditives.
	Porter une protection de la tête.	Porter un casque de sécurité homologué pour protéger votre tête.
	Porter des gants protecteurs.	Protéger vos mains avec des gants pendant la manipulation de l’outil et de la lame. Les gants antidérapants pour travaux lourds améliorent votre préhension et protègent vos mains.
	Porter des chaussures de sécurité.	Porter des chaussures de sécurité antidérapantes pendant l’utilisation de cet équipement.
	Largeur de coupe	Largeur de coupe maximale de la débroussailleuse.
	Prendre garde au rebond de lame.Maintenir les autres personnes éloignées	Mettre en garde l’opérateur contre le danger de rebond de lame.La distance entre la machine et les autres personnes doit être d'au moins 15 m.
	Attention à la projection d'objets	Les objets projetés peuvent ricocher et causer des blessures ou des dommages matériels.
	Déconnectez la batterie avant l'en-tretien	Débranchez la batterie du taille-bordures avant d'effectuer des travaux d'entretien ou de nettoyage.
	CE	Ce produit est conformé aux directives CE applicables.
	UKCA	Ce produit est conforme à la législation britannique applicable.
	WEEE	Les déchets de produits électriques ne doit pas être jetés avec les ordures ménagères.Jetez-les dans un dans un centre de triage agréé.
	Bruit	Niveau de puissance acoustique garanti. Émission sonore dans l'environnement conforme à la directive de la communauté européenne.
V	Volt Tension
mm Millimètre Longueur ou taille
cm Centimètre Longueur ou taille
kg Kilogramme Poids
n_a	Régime à vide	Vitesse de rotation sans charge
min ^-1	Par minute Tours par minute

Consignes de sécurité générales pour la machine

AVERTISSEMENT! Lisez toutes les mises en garde, consignes, illustrations et spécifications fournies avec cette machine. Le non-respect des consignes figurant ci-dessous peut provoquer un choc électrique, un incendie et/ou des blessures graves.

Conservez TOUTES les consignes de sécurité et TOUTES les instructions pour pouvoir vous y référer ultérieurement.

Le terme « machine » utilisé dans les consignes de sécurité désigne votre machine fonctionnant sur le secteur (filaire) ou sur batterie (sans fil).

Sécurité de l'aire de travail

• Maintenez l'aire de travail propre et bien éclairée. Les endroits sombres ou désordonnés augmentent les risques d'accident.
• N'utilisez pas les machines dans des atmosphères explosives, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les machines génèrent des étincelles pouvant enflammer poussières et vapeurs.
• Veillez à ce que les enfants et les passants restent éloignés de la machine pendant l'utilisation. Un moment d'inattention peut vous faire perdre le contrôle de l'outil.

Sécurité électrique

• La fiche de la machine doit correspondre à la prise électrique. Ne modifiez jamais la prise de quelque manière que ce soit. N'utilisez jamais d'adaptateur avec des machines pourvues d'une mise à la terre. Les fiches non modifiées et les prises électriques appropriées réduisent le risque de choc électrique.
• Évitez tout contact physique avec des surfaces mises à la terre ou mises à la masse, telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est relié à la terre ou à la masse, directement ou indirectement.
• N'utilisez pas la machine sous la pluie ou dans des conditions humides. La pénétration d'eau dans la machine peut augmenter le risque de choc électrique ou de dysfonctionnement pouvant entraîner des blessures corporelles.
• Prenez soin du câble d'alimentation. N'utilisez jamais le cordon d'alimentation pour porter, tirer ou débrancher la machine. Veillez à ce que le câble d'alimentation n'entre jamais en contact avec de l'huile, des pièces mobiles, des arêtes tranchantes, et ne soit jamais exposé à de la chaleur. Les câbles d'alimentation endommagés ou emmêlés augmentent le risque de choc électrique.
• Quand vous utilisez une machine en extérieur, utilisez une rallonge électrique adaptée à un usage en extérieur. L'utilisation d'une rallonge conçue pour un usage en extérieur permet de réduire le risque de choc électrique.

- S'il est impossible d'éviter d'utiliser une machine dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite à la terre (DDFT). L'utilisation d'un DDFT réduit le risque de choc électrique.

Sécurité des personnes

- Faites preuve de vigilance et de concentration sur ce que vous faites et exercez votre bon sens lors de l'utilisation d'une machine. N'utilisez pas une machine quand vous êtes fatigué(e), sous l'emprise de l'alcool, de stupéfiants ou de médicaments. Un moment d'inattention pendant l'utilisation d'une machine peut provoquer des blessures corporelles graves.

- Utilisez des équipements de protection individuelle. Portez toujours une protection oculaire. L'utilisation d'équipements de protection appropriés aux conditions de travail, tels qu'un masque anti-poussières, des chaussures de sécurité antidérapantes, un casque et des protections auditives, permet de réduire les risques de blessures corporelles.

- Évitez les démarrages accidentels. Vérifiez que l'interrupteur marche/arrêt est dans la position arrêt avant de brancher la machine dans une prise électrique et/ou d'insérer la batterie, de le saisir ou de le transporter. Transporter des machines avec le doigt sur l'interrupteur marche/arrêt ou mettre sous tension des machines dont l'interrupteur est en position marche augmente le risque d'accidents.

- Retirez toutes les clés de réglage et de serrage avant de mettre la machine en marche. Une clé de réglage ou de serrage laissée sur une pièce rotative de la machine peut provoquer des blessures corporelles.

N'essayez pas de travailler des endroits difficiles à atteindre. Conservez en permanence des appuis des pieds solides et un bon équilibre. Cela permet un meilleur contrôle de la machine en cas de situations inattendues.

- Portez une tenue adaptée. Ne portez pas de vêtement ample ni de bijou. Maintenez vos cheveux et vos vêtements éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les pièces mobiles.

- Si un outil est conçu pour être utilisé avec des dispositifs d'extraction et de récupération des poussières, veillez à ce que ces dispositifs soient raccordés et correctement utilisés. L'utilisation de dispositifs de récupération des poussières permet de réduire les risques liés aux poussières.

■ Continuez à respecter les principes de sécurité

même si vous vous sentez familiarisé(e) à l'utilisation de la machine. La négligence peut provoquer des blessures graves en une fraction de seconde.

Utilisation et entretien de la machine

- Ne forcez pas sur la machine. Utilisez une machine adaptée à votre travail. L'utilisation d'une machine qui convient au travail à effectuer permet de réaliser ce travail plus efficacement, avec une sécurité accrue et au rythme pour lequel la machine a été conçue.

- N'utilisez pas la machine si son interrupteur marche/arrêt ne permet pas de l'allumer et de l'éteindre. Une machine qui ne peut pas être contrôlée avec son interrupteur marche/arrêt est dangereuse et doit être réparée.

- Débranchez la fiche de l'alimentation électrique et/ou retirez la batterie, si amovible, de la machine avant tout réglage ou changement d'accessoire, et avant de ranger la machine. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de la machine.

- Conservez la machine à l'arrêt hors de portée des enfants et ne laissez pas des personnes non familiarisées avec la machine ou les présentes consignes utiliser la machine. Les machines sont dangereuses dans les mains d'utilisateurs non formés.

- Entretenez les machines et les accessoires. Contrôlez la machine pour vérifier qu'aucune pièce mobile n'est grippée ou mal alignée, qu'aucune pièce n'est cassée, et pour tout autre problème qui pourrait affecter son fonctionnement. Si elle est endommagée, faites réparer la machine avant utilisation. De nombreux accidents sont dus à des machines mal entretenues.

■ Veillez à ce que les machines de coupe restent affûtées et propres. Des machines de coupe bien entretenues et affûtées risquent moins de se coincer et sont plus faciles à contrôler.

- Utilisez la machine, ses accessoires, mèches/embouts et toutes les autres pièces conformément au présent mode d'emploi, en prenant en compte les conditions d'utilisation et le travail à effectuer. L'utilisation de la machine à d'autres finalités que celles pour lesquelles elle a été conçue peut engendrer des situations dangereuses.

- Maintenez les poignées et surfaces de préhension propres, sèches et exemptes d'huile et de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas de tenir et de contrôler la machine de manière sûre en cas de situations inattendues.

Utilisation et entretien de la machine sur batterie

■ Rechargez la batterie exclusivement avec le chargeur spécifié par le fabricant. Un chargeur adapté à un type de batterie en particulier peut présenter un risque d'incendie s'il est utilisé avec un type de batterie différent. - Utilisez les machines uniquement avec la batterie indiquée. L'utilisation de toute autre batterie peut engendrer un risque de blessures et d'incendie. ■ Lorsque la batterie n'est pas utilisée, elle doit être rangée à l'écart de tout objet métallique, tel que les trombones, pièces de monnaie, clés, clous, vis et tous les autres petits objets métalliques pouvant mettre en contact ses bornes. Mettre en court-circuit les bornes de la batterie peut provoquer des brûlures et un incendie. ■ Si la batterie est soumise à des conditions d'utilisation excessives, du liquide peut s'en échapper. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez à grande eau. En cas de contact avec les yeux, vous devez en outre consulter un médecin. Le liquide qui s'échappe de la batterie peut provoquer des irritations et des brûlures. - N'utilisez pas une batterie ou une machine endommagée ou modifiée. Les batteries modifiées ou endommagées peuvent avoir un comportement imprévisible susceptible de provoquer un incendie, une explosion ou un risque de blessure. N'exposez pas la batterie ou la machine à des flammes ou à une température excessive. L'exposition au feu ou à des températures supérieures à 130 °C peut provoquer une explosion. ■ Respectez toutes les consignes de recharge et ne rechargez pas la batterie ou la machine hors de la plage de température spécifiée dans les consignes. La recharge incorrecte ou à des températures hors de la plage spécifiée peut endommager la batterie et accroître le risque d'incendie.

AVERTISSEMENT: Lisez toutes les consignes de sécurité, les instructions, les illustrations et les spécifications de sécurité fournies avec cet outil électrique. Le non-respect de l'ensemble des consignes listées ci-après est susceptible d'entraîner un risque de choc électrique, d'incendie et/ou de blessures graves. Conservez toutes les mises en garde et instructions pour consultation ultérieure. Conservez toutes les mises en garde et instructions pour consultation ultérieure.

Apprentissage

■ Lisez attentivement le manuel d'utilisation. Familiarisez-vous avec les commandes et l'utilisation correcte de l'outil. - Ne laissez jamais des enfants ou des personnes non familiarisées avec les présentes instructions utiliser l'outil. Les réglementations locales peuvent restreindre l'âge de l'opérateur. - Nous vous rappelons que l'opérateur ou l'utilisateur est responsable en cas d'accidents ou de dangers impliquant d'autres personnes ou leurs biens.

Préparation

■ N'utilisez jamais l'outil si des personnes, notamment des enfants, ou des animaux de compagnies sont à proximité. ■ Portez en permanence des protections oculaires et des chaussures robustes pendant l'utilisation de l'outil.

■ La distance entre la machine et les passants doit être d'au moins 15 m.

■ N'utilisez jamais la machine lorsque l'opérateur est fatigué, malade ou sous l'influence de l'alcool ou d'autre drogues.

Fonctionnement

• Utilisez l'outil exclusivement à la lumière du jour ou sous une lumière artificielle suffisante. ■ N'utilisez jamais la machine si ses boucliers/dispositifs de protection ne sont pas assemblés ou sont endommagés.

■ Mettez le moteur en marche uniquement quand vos mains et pieds sont éloignés des accessoires de coupe. ■ Débranchez toujours la machine de l'alimentation électrique (c-à-d retirez la batterie).

■ Chaque fois que vous laissez l'outil sans surveillance. ■ Avant d'éliminer un bourrage. ■ Avant d'inspecter, de nettoyer ou de travailler sur l'outil. ■ Après avoir percuté un objet étranger.

■ Si l'outil se met à vibrer anormalement. ■ Prenez garde à ce que vos pieds et vos mains ne soient pas blessés par les pièces de coupe. ■ Veillez à ce que les ouies de ventilation ne soient jamais bouchées par des débris.

Entretien et rangement

■ Débranchez la machine de l'alimentation (c-à-d retirez la batterie) avant d'effectuer des travaux de maintenance ou d'entretien.

■ Utilisez exclusivement les pièces et accessoires de rechange recommandés par le fabricant. - Inspectez et entretenez l'outil régulièrement. Faites réparer l'outil exclusivement par un réparateur agréé. ■ Rangez l'outil hors de portée des enfants quand vous ne l'utilisez pas.

Consignes de securite complementaires

- Évitez les environnements dangereux – N'utilisez pas les taille-bordures sur des pentes mouillées et détrempées.

■ Les dispositifs de protection doivent toujours être assemblés et en bon état de marche. ■ Maintenez vos mains et vos pieds éloignés de la zone de coupe. ■ Pour réduire le risque de blessures, ne travaillez jamais sur une échelle ou un autre support non sûr. Ne positionnez jamais l'unité de coupe plus haut que votre taille. - Inspectez l'unité de coupe à intervalles courts et réguliers pendant l'utilisation ou immédiatement si vous constatez un changement notable dans son comportement de coupe. - Pour des résultats optimaux, votre batterie doit être rechargée dans un endroit où la température est supérieure à 5°C et inférieure à 40°C. Ne la stockez pas à l'extérieur ou dans un véhicule. ■ Si une personne s'approche de vous, éteignez immédiatement le moteur et l'unité de coupe. - Avertissez l'opérateur des dangers du rebond de lame (uniquement avec la lame à 3 dents).

■ Un rebond de lame peut se produire si la lame en rotation entre en contact avec un objet qu'elle ne coupe pas immédiatement.

■ Le rebond de lame peut être suffisamment violent pour projeter l'outil et/ou l'opérateur dans n'importe quelle direction et provoquer la perte de contrôle de l'outil.

■ Le rebond de lame peut se produire sans avertissement si la lame se coince, se bloque ou s'accroche.

■ Un rebond de lame a une plus forte probabilité de se produire dans les endroits où il est difficile de voir le matériau à couper.

N'assemblez jamais une lame sur un outil sans correctement installer toutes les pièces requises. Ne pas utiliser les pièces appropriées peut provoquer la désolidarisation et la projection de la lame, et des blessures graves chez l'opérateur et/

ou d'autres personnes. Jetez les lames tordues, voilées, fissurées, cassées ou présentant la moindre détérioration. Utilisez une lame affûtée. Une lame émoussée a une plus forte probabilité de se coincer et de provoquer un rebond (uniquement pour la lame à 3 dents).

- Un fil/lame en roue libre peut provoquer des blessures pendant qu'il reste en rotation après que vous ayez relâché l'interrupteur-gâchette ou après l'arrêt du moteur. Maintenez un contrôle approprié jusqu'à ce que le fil/lame se soit complètement arrêté de tourner.

• Les outils alimentés par batterie n'ont pas à être branchés dans une prise électrique, ils sont donc toujours prêts à fonctionner. Prenez garde aux dangers potentiels même quand l'outil n'est pas en fonctionnement. Faites attention pendant l'entretien ou la réparation.
• Ne lavez pas l'outil avec un tuyau. Évitez que de l'eau ne pénètre dans le moteur et sur les connexions électriques. ■ Si des situations non couvertes par ce manuel se produisent, faites preuve de prudence et de bon sens. Contactez le centre de réparation EGO pour lui demander conseil. ■ Utilisez exclusivement les batteries et les chargeurs listes a la fig. A.

CONSERVEZ CE MANUEL D'UTILISATION! SPÉCIFICATIONS

Largeur de coupe 30 cm
Régime à vide 5000/6000 min	-1
Poids 1,82 kg
Température d’utilisation recommandée	0°C-40°C
Température de stockage recommandée	-20°C-70°C
Niveau de puissance acoustique mesuré L_WA	96,5 dB(A)K=1,88 dB(A)(PH1400E)
	93,2 dB(A)K=0,35 dB(A)(PH1420E)
	91 dB(A)K=1,1 dB(A)(PHX1600)
Niveau de pression acoustique au niveau des oreilles de l'opérateur L_PA		84,5 dB(A)K=3 dB(A)(PH1400E)
		83,9 dB(A)K=3 dB(A)(PH1420E)
		83 dB(A)K=3 dB(A)(PHX1600)
Niveau de puissance acoustique garanti L_WA (conformément à la norme 2000/14/CE)		98 dB(A)
Vibration a_n	Poignée auxiliaire avant	2,8 m/ s^2 K=1,6 m/ s^2 (PH1400E)
		4,14 m/ s^2 K=1,5 m/ s^2 (PH1420E)
		6,64 m/ s^2 K=1,5 m/ s^2 (PHX1600)
	Poignée arrière	3,1 m/ s^2 K=1,6 m/ s^2 (PH1400E)
		1,88 m/ s^2 K=1,5 m/ s^2 (PH1420E)
		2,61 m/ s^2 K=1,5 m/ s^2 (PHX1600)

■ Les paramètres ci-dessus ont été testés et mesurés avec la tête alimentée PH1400E/PH1420E/PHX1600. ■ La valeur totale des vibrations indiquée a été mesurée selon une procédure conforme à une méthode de test standardisée et peut servir pour comparer différents outils. - La valeur totale des vibrations indiquée peut également servir pour effectuer une première évaluation de l'exposition.

REMARQUE : L'émission de vibrations pendant l'utilisation réelle de l'outil électrique est fonction de la manière dont il est utilisé et peut différer de la valeur indiquée. Pour se protéger, l'opérateur doit porter des gants et un casque antibruit dans les conditions actuelles d'utilisation.

Lame Recommandée

NOM DE PIÈCE NUMÉRO DE	MODÈLE
Lame de Débroussailleuse	ABB1203

CONTENU DE L'EMBALLAGE

NOM DE PIÈCE QUANTITÉ
Accessoire pour Débroussailleuse 1
Set Lame et Protège-lame 1
Capot de protection 1
Capot additionnel (usage EXCLUSIVE-MENT avec le coupe-herbe)	1
Clé 6 pans 1
Clé Multifonction 1
Manuel d’utilisation 1

Description de votre accessoire pour débroussailleuse (image a)

1. Capuchon d'extrémité
2. Manche de débroussailleuse
3. Capot de protection
4. Lame
5. Protège-lame
6. Tige de serrage
7. Vis d'étanchéité
8. Boîtier d'engrenage
9. Trou de blocage de la broche
10. Bride externe
11. Clé Multifonction
12. Clé six pans
13. Capot additionnel

(usage EXCLUSIVEMENT avec le coupe-herbe)

AVERTISSEMENT : N'utilisez jamais l'outil sans son capot de protection solidement assemblé. Le capot de protection doit toujours être assemblé sur l'outil pour protéger l'utilisateur. AVERTISSEMENT : Quand l'outil est utilisé comme coupe-herbe équipé d'une tête de coupe, le capot additionnel doit être assemblé sur le capot de protection. Ne pas respecter cette exigence peut entraîner une longueur excessive du fil de coupe et mettre le moteur en surcharge.

Assemblage

AVERTISSEMENT : Si une pièce est manquante ou endommagée, n'utilisez pas cet outil tant qu'elle n'a pas été remplacée. Utiliser cet outil avec des pièces endommagées ou manquantes peut provoquer des blessures corporelles graves.

AVERTISSEMENT : Pour éviter un démarrage accidentel pouvant provoquer des blessures graves, retirez toujours la batterie de la machine avant d'assembler des pièces.

AVERTISSEMENT : Lorsque la machine est équipée d'une tête de débroussailleuse, la barre de sécurité doit être montée.

Assembler le CAPOT de protection

AVERTISSEMENT : Portez toujours des gants pour assembler ou remplacer le carter de protection. Prenez garde à la lame lorsque vous montez le carter de protection et protégez votre main pour éviter de vous couper.

AVERTISSEMENT : N'utilisez jamais la machine sans que son carter de protection ne soit bien en place. Le carter de protection doit toujours être monté sur la machine pour protéger l'utilisateur ! Une fois que le carter a été fixé, n'essayez jamais de le démonter ou de le régler. S'il doit être remplacé, cela doit être fait par un réparateur qualifié !

Desserrez et retirez les deux vis de la base du manche (Image C), alignez les trous du capot de protection avec les trous d'assemblage, puis fixez-le sur la base du manche avec les deux vis et deux rondelles élastiques (Image D).

Vérifiez que le capot de protection est fixé comme montré sur les images C et D, un montage inverséest très dangereux!

Assembler la LAME

1. La lame est fournie avec un protège-lame. Avant d'assembler la lame sur la débroussailleuse, le protège-lame doit être retiré en défaisant la tige de serrage du crochet du protège-lame (Image E).

Images E Description des pièces, voir ci-dessous :

E-1 Crochet

E-2 Tige de serrage

1. Tournez la bride externe pour aligner la rainure de la bride interne avec le trou de blocage de la broche du boîtier d'engrenage (Image F).
2. Insérez la clé six pans fournie dans les trous alignés pour bloquer les pièces (Image G).

Images F et G Description des pièces, voir ci-dessous :

F-1 Boîtier d'engrenage F-3 Bride externe
F-2 Trous de blocage de la broche alignés	G-1 Stabilisateur

1. Positionnez la tête de débroussailleuse contre une surface solide servant de support. Tenez l'axe de la débroussailleuse d'une main et, de l'autre main, desserrez l'écrou avec la clé multifonction fournie dans le sens de la flèche marquée sur la bride externe, puis retirez l'écrou et la bride externe. Conservez-les pour le réassemblage (Image H).
2. Insérez la lame sur la broche du moteur en veillant à ce que la surface de la lame soit au ras de la surface du renflement de la bride interne. Puis assemblez la bride externe et l'écrou (Image I). Serrez l'écrou dans le SENS ANTIHORAIRE à la main.

Imagesl Description des pièces, voir ci-dessous :

I-1 Renflement de la bride interne	I-4 Bride externe
I-2 Broche du moteur I-5	Lame
I-3 Écrou

1. Tournez la bride externe pour aligner la rainure de la bride interne avec le trou de blocage de la broche du boîtier d'engrenage et insérez la clé six pans fournie dans les trous alignés pour bloquer les pièces comme montré sur les étapes précédentes 2 et 3.
2. Positionnez la tête de débroussailleuse contre une surface solide servant de support. Tenez la lame d'une main et, de l'autre main, serrez l'écrou avec la clé multifonction fournie dans le sens contraire de la flèche marquée sur la bride externe (Image J).

Utiliser le capot additionnel

REMARQUE : Quand l'outil est utilisé comme coupe-herbe avec une tête de coupe, le capot additionnel doit être assemblé sur le capot de protection (Image K).

Fixez le capot additionnel sur le capot de protection en serrant les trois vis avec la clé six pans fournie. Ne pas respecter cette exigence peut entraîner une longueur excessive du fil de coupe et mettre le moteur en surcharge.

Assembler l'accessoire pour

DÉBROUSSAILLEUSE SUR LA TÊTE ALIMENTÉE

Cet accessoire pour débroussailleuse est conçu pour être utilisé avec la tête alimentée EGO PH1400E/PH1420E/PHX1600.

Consultez le chapitre « ASSEMBLER UN ACCESSOIR SUR LA TÊTE ALIMENTÉE » du manuel d'utilisation tête alimentée PH1400E/PH1420E/PHX1600.

Utilisation

AVERTISSEMENT: Veillez à ne pas devenir moins prudent au fur et à mesure que vous vous familiarisez avec cet outil. Gardez à l'esprit qu'une seconde d'inattention peut suffre pour provoquer des blessures graves.

AVERTISSEMENT: Portez toujours une protection oculaire avec boucliers latéraux. Et portez toujours une protection auditive. Sans ce type de protection, des objets peuvent être projetés dans vos yeux et d'autres blessures graves peuvent se produire.

Applications

Vous pouvez utiliser ce produit aux [nalités suivantes]:

■ Couper les herbes enchevêtrées, les mauvaises herbes, la végétation sauvage et les broussailles, et éclaircir les jeunes arbustes ayant une tige d'un diamètre maximal de 2 cm.

REMARQUE: L'outil ne doit être utilisé qu'à sa lnalité prévue. Tout autre usage est considéré impropre.

Utiliser la débroussailleuse avec la TI alimentée

AVERTISSEMENT: Quand vous utilisez cet outil, portez une tenue appropriée pour réduire le risque de blessures. Ne portez pas de vêtement ample ni de bijou. Porter des protections oculaires et auditives. Portez un pantalon long et épais, des chaussures montantes et des gants. Ne portez pas de shorts ni de sandales et ne soyez pas pieds nus.

Pour un usage sûr et meilleur, placez la sangle d'épaule en travers de vos épaules. Réglez la sangle d'épaule dans une position d'utilisation confortable. Tenez toujours la débroussailleuse avec une main sur la poignée arrière et l'autre main sur la poignée auxiliaire avant. Tenez toujours fermement l'outil à deux mains pendant l'utilisation. La débroussailleuse doit être tenue dans une position confortable avec sa poignée arrière à peu près à la hauteur de la hanche de l'opérateur. Tenez en permanence fermement l'outil et maintenez un excellent équilibre sur vos deux pieds. Positionnez-vous en sorte de ne pas être déséquilibré en cas de rebond de la lame (Image B).

E AVERTISSEMENT: La sangle d'épaule est aussi un mécanisme de retrait rapide en cas de situation dangere-use. En cas d'urgence, retirez-la immédiatement de votre épaule, quelle que soit la manière dont elle est portée.

Pour couper la végétation sauvage et les broussailles, abais-Éez la lame rotative vers le bas sur la végétation pour créer le effet de hachage. Utilisez la débroussailleuse comme une faux (balancez-la à droite et à gauche) au niveau du sol. N'utilisez pas l'accessoire de coupe plus haut que votre taille.

AVERTISSEMENT: Plus l'accessoire de coupe est haut par rapport au sol, plus il y a de risques de blessures dues aux projections latérales de végétaux coupés.

AVERTISSEMENT: Lors de la coupe de jeunes arbustes ou d'autres matériaux en bois d'un diamètre allant jusqu'à 2 cm, utilisez le côté gauche de la lame pour éviter des rebonds de lame. N'essayez pas de couper des matériaux en bois d'un diamètre supérieur, car la lame risque de s'accrocher ou de renvoyer les végétaux coupés vers l'avant. Cela peut provoquer la détérioration de la lame ou de la débroussailleuse, vous en faire perdre le contrôle et provoquer des blessures corporelles.

AVERTISSEMENT: L'usage impropre d'une lame de débroussailleuse peut la lissurer, l'ébrécher ou la faire éclater.

Les morceaux projetés peuvent gravement blesser l'opérateur ou les autres personnes. Pour réduire le risque de blessures corporelles, il est essentiel de prendre les écautions suivantes :

• Évitez le contact avec des objets étrangers durs ou rigides, par exemple des pierres, des cailloux ou des morceaux de métal.
• Ne coupez jamais d'arbustes ou de broussailles dont le diamètre est supérieur à 2 cm.
• Inspectez la lame à intervalles courts et réguliers pour vérifier qu'elle n'est pas endommagée. Ne continuez pas à travailler avec une lame endommagée. ■ Réaffûtez la lame régulièrement (quand elle est visiblement émoussée) et faites-la équilibrer si nécessaire (cela doit être fait par un réparateur qualifié).

REBOND De LAME

^18 faites extrêmement attention lors de l'utilisation de la lame avec cet outil. Le rebond de lame est une réaction pouvant se produire quand la lame en rotation entre en contact avec quelque chose qu'elle ne peut pas couper. Ce contact peut stopper la lame instantanément et brusquement projeter l'outil loin de l'objet touché. Cette réaction peut être sufilsamment violente pour faire perdre

le contrôle de l'outil à l'opérateur. Un rebond de lame peut se produire sans avertissement si la lame se coince, se bloque ou s'accroche. Cela a une plus forte probabilité de se produire dans les endroits où il est difficile de voir le matériau en train d'être coupé. Pour couper facilement et de manière sûre, approchez des végétaux à couper avec la débroussailleuse de droite à gauche. En cas de contact avec des végétaux épais ou des objets imprévus, cette méthode permet normalement de minimiser le rebond de lame.

Avant chaque utilisation, inspectez l'outil pour vérifier qu'aucune de ses pièces n'est endommagée/usée.

Inspectez la lame, le capot de protection et la poignée auxiliaire avant, et remplacez toutes les pièces fissurées, voilées, tordues ou présentant une autre détérioration.

Le bord de la lame s'émousse avec le temps. Il est recommandé de retourner la lame pour prolonger sa durée de vie et de la réaffuter régulièrement (cela doit être fait par un réparateur qualifié) ou de la remplacer par une lame neuve si nécessaire.

Nettoyez la débroussailleuse après chaque utilisation.

Consultez le chapitre ENTRETIEN pour connaître les instructions de nettoyage.

AVERTISSEMENT : Vérifiez que la lame s'est complètement arrêtée avant de nettoyer ou d'entretenir la débroussailleuse. Ne pas respecter cette exigence peut provoquer des blessures corporelles graves.

Allumer/éteindre l'outil

Consultez le chapitre « ALLUMER/ÉTEINDRE LA TÊTE ALIMENTÉE » du manuel d'utilisation de la tête alimentée PH1400E/PH1420E/PHX1600.

Entretien

AVERTISSEMENT : Avant d'inspecter, de nettoyer ou de réparer l'outil, éteignez le moteur, attendez que toutes les pièces mobiles se soient arrêtées et retirez la batterie. Ne pas respecter ces instructions peut provoquer des blessures corporelles graves et des dommages matériels.

AVERTISSEMENT : L'outil ne doit être réparé qu'avec des pièces de rechange identique. L'utilisation de toute autre pièce peut créer un danger ou détériorer l'outil. Pour garantir la sécurité et la fiabilité, toutes les réparations doivent être effectuées par un réparateur qualifié.

AVERTISSEMENT : Portez toujours des gants épais pendant l'assemblage et le démontage de la lame, et pendant toutes les opérations de maintenance de la lame. Prenez garde à la lame et protégez vos mains des blessures dues à la lame.

Entretien général

N'utilisez pas de solvant pour nettoyer les pièces en plastique. La plupart des plastiques peuvent être détériorés par de nombreux solvants différents vendus dans le commerce. Utilisez des chiffons propres pour enlever les saletés, les poussières, l'huile, la graisse, etc.

Nettoyer l'outil

■ Retirez la batterie. ■ Après chaque utilisation, enlevez les débris, la terre et les herbes accumulées sur la lame et le capot de protection avec une brosse douce. ■ Essuyez la surface de l'outil avec un chiffon propre humidifié d'une solution de savon doux. ■ Avec une petite brosse ou un petit aspirateur, nettoyez les ouïes de ventilation du boîtier arrière. ■ Veillez à ce que les ouïes de ventilation restent exemptes d'obstruction.

Quand la lame est émoussée, les deux bords de la lame sont émoussés, faites-la affûter par un réparateur qualifié ou remplacez-la par une lame neuve si nécessaire.

Changer la LAME

AVERTISSEMENT : Une lame usée, fissurée ou endommagée peut se briser et les morceaux de la lame peuvent devenir des projectiles dangereux. Les objets projetés peuvent provoquer des blessures graves. Inspectez régulièrement la lame et n'utilisez pas la débroussailleuse avec une lame usée ou endommagée. AVERTISSEMENT : Portez une protection oculaire appropriée lors du démontage, de l'affûtage et de l'assemblage de la lame.

Démonter la lame

1. Retirez la batterie.
2. Tournez la bride externe pour aligner la rainure de la bride interne avec le trou de blocage de la broche du boîtier d'engrenage et insérez la clé six pans fournie dans les trous alignés pour bloquer les pièces comme montré sur les étapes précédentes 2 et 3 du chapitre « ASSEMBLER LA LAME ».
3. Positionnez la tête de débroussailleuse contre une surface solide servant de support. Tenez la lame d'une main et, de l'autre main, desserrez l'écrou avec la clé multifonction fournie dans le sens de la flèche marquée sur la bride externe, puis retirez l'écrou, la bride externe et la lame usée (Image L).
4. Inspectez et remplacez la bride interne et la rondelle de bride pour vérifier qu'ils ne sont pas endommagés (Image M).

Image M Description des pièces, voir ci-dessous :

M-1	Broche du moteur M-5	Bride externe
M-2	Bride interne M-6 Écrou
M-3	Rondelle de bride M-7	Rainure de bride
M-4	Lame

1. Assemblez une lame neuve sur la broche du moteur dans l'ordre montré sur l'image M. Pour plus de détails, lisez les instructions des étapes 5, 6 et 7 du chapitre « ASSEMBLER LA LAME ».

Lubrification des engrenages de transmission

Les engrenages de transmission dans le boîtier d'en-grenage doivent être lubrifiés régulièrement avec de la graisse à engrenage. Contrôlez le niveau de graisse dans le boîtier d'engrenage toutes les 50 h d'utilisation en retirant la vis d'étanchéité sur le côté du boîtier.

Si vous ne voyez pas de graisse sur les flancs des engrenages, procédez comme suit pour remplir le boîtier de graisse jusqu'au 3/4 de sa capacité.

Ne remplissez pas complètement les engrenages de transmission.

1. Positionnez la débroussailleuse en sorte que la vis d'étanchéité soit dirigée vers le haut (Image N).
2. Utilisez la clé multifonction fournie pour desserrer et retirer la vis d'étanchéité.
3. Avec une seringue à graisse (non fournie), injectez un peu de graisse dans le trou de vis.
4. Revissez complètement la vis d'étanchéité après l'injection.

RANGER L'outil

■ Retirez la batterie de l'outil. ■ Portez des gants épais pour nettoyer intégralement l'outil. ■ Insérez le protège-lame sur la lame pour la protéger (Image 0). ■ Retirez l'accessoire pour débroussailleuse de la tête alimentée et insérez le capuchon d'extrémité sur le bout du manche de l'accessoire, si nécessaire.

- Rangez l'outil dans un endroit sec, bien aéré, fermé à clé ou en hauteur, et hors de portée des enfants. Ne rangez pas l'outil sur ou à côté d'engrais, d'essence ou d'autres substances chimiques.

Protection de l'environnement

Ne jetez pas les équipements électriques, les batteries et les chargeurs usagés avec les ordures ménagères ! Apportez ce produit chez un recycleur agréé et rendez-le disponible pour une collecte séparée. Les machines électriques doivent être ramenées dans un centre de recyclage.

DÉPANNAGE

PROBLÈME	CAUSE SOLUTION
La débroussailleuse ne démarre pas.	■ La batterie n'est pas insérée sur la tête alimentée.■ Il n'y a pas de contact électrique entre la tête alimentée et la batterie.■ La batterie est déchargée.■ Le levier de déverrouillage et l'interrupteur-gâchette ne sont pas tous les deux appuyés.	■ Insérez la batterie sur la tête alimentée.■ Retirez la batterie, contrôlez les contacts, puis réinsérez la batterie jusqu'à ce qu'elle s'encastre.■ Rechargez la batterie avec les chargeurs EGO listés dans ce manuel d'utilisation.■ Appuyez sur le levier de déverrouillage et maintenez-le appuyé, puis appuyez sur l'interrupteur-gâchette pour allumer la débroussailleuse.
La débroussailleuses'arrête pendant la coupe.	■ Le moteur est en surcharge.■ La batterie ou la tête alimentée est trop chaude.■ La batterie est déconnectée de l'outil.■ La batterie est déchargée.	■ Le moteur pourra redémarrer quand la charge aura été retirée. Pour un usage continu, réduisez la charge sur la tête alimentée.■ Laissez la batterie ou la tête alimentée refroidir jusqu'à ce que sa température baisse sous 67°C.■ Réinstallez la batterie.■ Rechargez la batterie avec les chargeurs EGO listés dans ce manuel d'utilisation.

Politique de garantie EGO

Veuillez consulter le site egopowerplus. eu pour trouver l'ensemble des modalités et conditions de la politique de garantie EGO
