NÁVOD K OBSLUZE PH1420E EGO

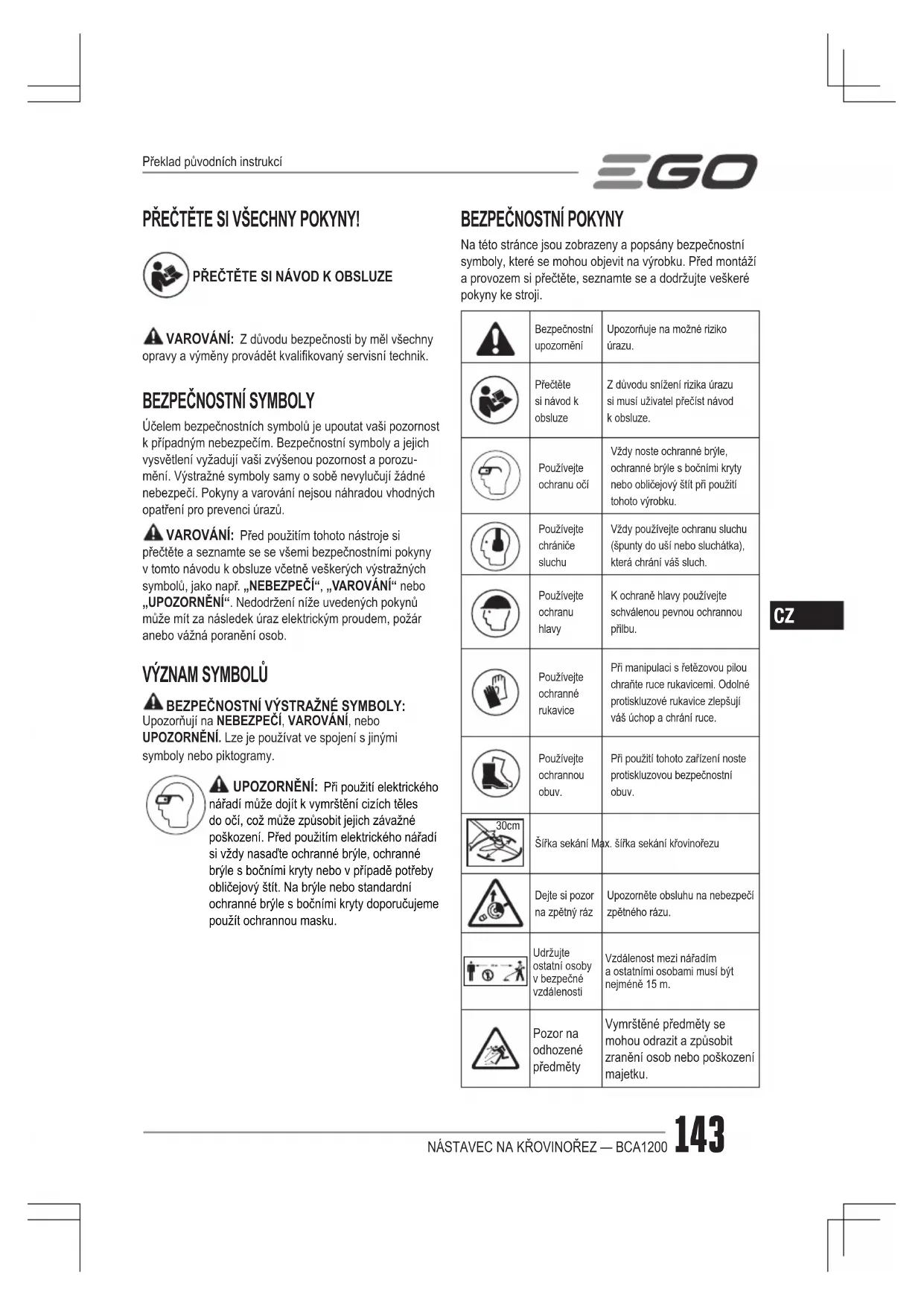

PŘEČTĚTE SI VŠECHNY POKYNY! PŘEČTĚTE SI NÁVOD K OBSLUZE VAROVÁNÍ: Z důvodu bezpečnosti by měl všechny opravy a výměny provádět kvalikovaný servisní technik.

BEZPEČNOSTNÍ SYMBOLY

Účelem bezpečnostních symbolů je upoutat vaši pozornost k případným nebezpečím. Bezpečnostní symboly a jejich vysvětlení vyžadují vaši zvýšenou pozornost a porozu- mění. Výstražné symboly samy o sobě nevylučují žádné nebezpečí. Pokyny a varování nejsou náhradou vhodných opatření pro prevenci úrazů. VAROVÁNÍ: Před použitím tohoto nástroje si přečtěte a seznamte se se všemi bezpečnostními pokyny v tomto návodu k obsluze včetně veškerých výstražných symbolů, jako např. „NEBEZPEČÍ“, „VAROVÁNÍ“ nebo „UPOZORNĚNÍ“. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár anebo vážná poranění osob.

BEZPEČNOSTNÍ VÝSTRAŽNÉ SYMBOLY: Upozorňují na NEBEZPEČÍ, VAROVÁNÍ, nebo UPOZORNĚNÍ. Lze je používat ve spojení s jinými symboly nebo piktogramy. UPOZORNĚNÍ: Při použití elektrického nářadí může dojít k vymrštění cizích těles do očí, což může způsobit jejich závažné poškození. Před použitím elektrického nářadí si vždy nasaďte ochranné brýle, ochranné brýle s bočními kryty nebo v případě potřeby obličejový štít. Na brýle nebo standardní ochranné brýle s bočními kryty doporučujeme použít ochrannou masku.

Na této stránce jsou zobrazeny a popsány bezpečnostní symboly, které se mohou objevit na výrobku. Před montáží a provozem si přečtěte, seznamte se a dodržujte veškeré pokyny ke stroji. Bezpečnostní upozorněníUpozorňuje na možné riziko úrazu.Přečtěte si návod k obsluzeZ důvodu snížení rizika úrazu si musí uživatel přečíst návod k obsluze.Používejte ochranu očíVždy noste ochranné brýle, ochranné brýle s bočními kryty nebo obličejový štít při použití tohoto výrobku.Používejte chrániče sluchuVždy používejte ochranu sluchu (špunty do uší nebo sluchátka), která chrání váš sluch.Používejte ochranu hlavyK ochraně hlavy používejte schválenou pevnou ochrannou přilbu.Používejte ochranné rukavicePři manipulaci s řetězovou pilou chraňte ruce rukavicemi. Odolné protiskluzové rukavice zlepšují váš úchop a chrání ruce.Používejte ochrannou obuv.Při použití tohoto zařízení noste protiskluzovou bezpečnostní obuv. 30cm Šířka sekání Max. šířka sekání křovinořezuDejte si pozor na zpětný rázUpozorněte obsluhu na nebezpečí zpětného rázu. Udržujte ostatní osoby v bezpečné vzdálenostiVzdálenost mezi nářadím a ostatními osobami musí být nejméně 15 m. Pozor na odhozené předměty Vymrštěné předměty se mohou odrazit a způsobit zranění osob nebo poškození majetku. Překlad původních instrukcíNÁSTAVEC NA KŘOVINOŘEZ — BCA1200 144

Před údržbou odpojte akumulátorPřed prováděním údržby nebo čištěním odpojte akumulátor od sekačky na trávu.

Tento výrobek je v souladu s platnými směrnicemi ES. UKCA Tento výrobek je v souladu s příslušnou britskou legislativou.

WEEE Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Odevzdejte do autor-izovaného recyklačního střediska.

HlučnostGarantovaná hladina akustického výkonu. Emise hluku do prostředí dle direktivy Evropského společenství.V Voltů Napětímm Milimetr Délka nebo velikostcm Centimetr Délka nebo velikostkg Kilogram Hmotnost nůžek

Rychlost při chodu naprázdnoOtáčky při chodu naprázdno min

Za minutu Otáčky za minutuOBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ STROJE VAROVÁNÍ: Přečtěte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto strojem. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému úrazu.VŠECHNA VAROVÁNÍ A POKYNY USCHOVEJTE PRO BUDOUCÍ POUŽITÍ.Výraz „stroj“ v upozorněních označuje stroj napájený ze sítě (kabelový) nebo bateriový (akumulátorový).BEZPEČNOST NA PRACOVIŠTI ◾ Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní oblasti bývají příčinou úrazů. ◾ Nepoužívejte stroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Stroje jsou zdrojem jiskření, které může zapálit prach nebo výpary. ◾ Při práci se strojem udržujte děti a přihlížející osoby v bezpečné vzdálenosti. Nesoustředěnost může způsobit ztrátu kontroly.ELEKTRICKÁ BEZPEČNOST ◾ Zástrčky stroje musí odpovídat zásuvce. V žádném případě nikdy neupravujte zástrčku. Nepoužívejte žádné adaptérové zástrčky s uzemněnými stroji. Neupravené zástrčky a vhodné zásuvky snižují riziko úrazu elektrickým proudem. ◾ Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Existuje zvýšené riziko úrazu elektrickým proudem, pokud je vaše tělo uzemněno. ◾ Neprovozujte stroj v dešti nebo za mokra. Voda vstupující do stroje může zvýšit riziko úrazu elektrickým proudem nebo poruchy, která by mohla mít za následek zranění osob. ◾ Nepoužívejte kabel nevhodným způsobem. Nikdy nepoužívejte kabel k přenášení, vytahování nebo odpojování stroje z elektrické sítě. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. ◾ Při práci se strojem venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem. ◾ Pokud musíte se strojem pracovat ve vlhkém prostředí, použijte přerušovač zemního spojení (GFCI). Použití přerušovače zemního obvodu (GFCI) snižuje riziko úrazu elektrickým proudem.OSOBNÍ BEZPEČNOST ◾ Při práci se strojem buďte stále pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte stroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Jediná chvilka nepozornosti při práci se strojem může mít za následek vážný úraz. ◾ Používejte osobní ochranné pracovní prostředky. Vždy používejte ochranu očí. Ochranné pomůcky, jako např. respirátor, protiskluzová bezpečnostní obuv, pevná přilba nebo chrániče sluchu používané ve vhodném prostředí sníží riziko úrazu. ◾ Zabraňte náhodnému spuštění. Před připojením ke zdroji napětí a/nebo akumulátoru, zvedáním nebo přenášením stroje se ujistěte, že vypínač je ve vypnuté poloze. Přenášení strojů s prstem na spínači nebo zapínání strojů se zapnutým spínačem vybízí k nehodám.NÁSTAVEC NA KŘOVINOŘEZ — BCA1200 145

◾ Před zapnutím stroje odstraňte seřizovací klíče nebo nářadí. Nářadí nebo klíč, který zůstane upevněn k otáčející se části stroje, může způsobit zranění. ◾ Nenahýbejte se. Vždy udržujte pevný postoj a rovnováhu. To umožní lepší ovládání stroje v nečekaných situacích. ◾ Používejte vhodný oděv. Nenoste volný oděv ani šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohyblivých dílů. ◾ Pokud je zařízení vybaveno adaptérem pro připojení odsávání prachu a sběrnými zařízeními, zajistěte jejich správné připojení a řádnou funkci. Použití odsávání prachu může snížit nebezpečí týkající se prachu. ◾ Nedovolte, abyste se po získaní zkušeností častým používáním strojů stali neobezřetnými a ignorovali zásady bezpečnosti. Nedbalá činnost může způsobit vážné zranění za zlomek sekundy. POUŽITÍ A PÉČE O STROJ ◾ Nevyvíjejte na stroj násilí. Použijte správný stroj pro danou aplikaci. Správný stroj bude pracovat lépe a bezpečněji rychlostí, pro kterou byl navržen. ◾ Nepoužívejte stroj v případě, že vypínač nefunguje. Stroj, který nelze ovládat spínačem, je nebezpečný a musí se opravit. ◾ Před seřizováním, výměnou příslušenství nebo uskladněním stroje odpojte zástrčku ze zdroje napájení a/nebo vyjměte akumulátor, pokud je odnímatelný, ze stroje. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění stroje. ◾ Nečinné stroje skladujte mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny se zařízením nebo s těmito pokyny, aby jej obsluhovaly. Stroje jsou v rukou nekvalikované obsluhy nebezpečné. ◾ Provádějte údržbu strojů a příslušenství. Kontrolujte případnou nesouosost nebo ohyb pohybujících se částí, narušení dílů a ostatní podmínky, které mohou ovlivnit provoz stroje. V případě poškození nechte stroj před použitím opravit. Mnoho nehod a úrazů je způsobeno nedostatečně udržovanými stroji. ◾ Udržujte žací stroje ostré a čisté. Řádně udržované žací stroje s ostrými řeznými hranami nemají tendenci se ohýbat a lépe se ovládají. ◾ Používejte stroj, příslušenství a strojové hroty atd. v souladu s těmito pokyny s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Použití stroje na činnosti jiné, než je určující použití, může vést k nebezpečným situacím. ◾ Udržujte rukojeti a uchopovací plochy suché, čisté, bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci se strojem a jeho ovládání v nečekaných situacích. POUŽITÍ A PÉČE O AKUMULÁTOROVÝ STROJ ◾ K nabíjení používejte pouze nabíječku doporučenou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit riziko požáru při použití s jiným akumulátorem. ◾ Stroje používejte pouze se specikovanými akumulátory. Použití jiných akumulátorů může způsobit riziko úrazu a požáru. ◾ Pokud akumulátor nepoužíváte, držte jej z dosahu kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou propojit kontakty baterie. Zkratování kontaktů baterie může způsobit spáleniny nebo požár. ◾ V nevhodných podmínkách může z baterie unikat kapalina. Zabraňte kontaktu. Při náhodném kontaktu opláchněte zasažené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. ◾ Nepoužívejte akumulátor nebo stroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může vést k požáru, výbuchu nebo nebezpečí zranění. ◾ Nevystavujte akumulátor ani stroj ohni nebo příliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 130 ° C může dojít k výbuchu. ◾ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo stroj mimo rozsah teplot uvedených v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru. VAROVÁNÍ: Přečtěte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nářadím. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému úrazu. Všechna varování a pokyny si uschovejte pro budoucí použití. Všechna varování a pokyny si uschovejte pro budoucí použití. ŠKOLENÍ ◾ Pečlivě si přečtěte tyto pokyny. Seznamte se s ovládacími prvky a správným použitím stroje.NÁSTAVEC NA KŘOVINOŘEZ — BCA1200 146

◾ Osoby nebo děti, které se neseznámily s těmito pokyny, nesmí zařízení používat. Místní předpisy mohou omezovat věk obsluhy. ◾ Nezapomínejte, že obsluha nebo uživatel je zodpovědný za nehody nebo ohrožení jiných osob nebo jejich majetku. PŘÍPRAVA ◾ Stroj nikdy nepoužívejte, pokud jsou v blízkosti osoby, zejména děti, nebo domácí zvířata. ◾ Při práci se strojem vždy používejte ochranu očí a noste pevnou obuv. ◾ Vzdálenost mezi strojem a ostatními osobami nesmí být menší než 15 m. ◾ Nikdy neprovozujte stroj, pokud jste unaveni, nemocni nebo pod vlivem alkoholu nebo jiných drog. OBSLUHA ◾ Stroj používejte pouze za denního světla nebo při dobrém umělém osvětlení. ◾ Nikdy stroj nepoužívejte, pokud jsou poškozené kryty nebo štíty, nebo když nejsou instalované. ◾ Motor zapněte pouze v případě, že jsou ruce a nohy v bezpečné vzdálenosti od řezacího nástroje. ◾ Stroj vždy odpojte od zdroje napájení (tj. vyjměte akumulátor). ◾ kdykoliv je stroj bez dozoru; ◾ před odstraněním překážky; ◾ před kontrolou, čištěním nebo prací na stroji. ◾ po nárazu do cizího tělesa; ◾ vždy, když začne stroj abnormálně vibrovat. ◾ Dávejte pozor na poranění nohou a rukou řezným nástrojem. ◾ Dbejte, aby větrací otvory byly vždy udržovány v čistotě.

◾ Před provedením údržby nebo čištění stroj vždy odpojte od elektrické sítě (tj. vyjměte akumulátor). ◾ Používejte pouze náhradní díly a příslušenství doporučené výrobcem. ◾ Pravidelně stroj kontrolujte a udržujte. Opravu stroje svěřte pouze autorizovanému opraváři. ◾ Pokud se nepoužívá, skladujte stroj mimo dosah dětí.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

◾ Vyhněte se nebezpečným prostředím – Nepoužívejte přístroje ve vlhkém nebo mokrém prostředí. ◾ Veškeré kryty musejí být instalovány na příslušných místech a musejí být v dobrém stavu. ◾ Udržujte ruce a nohy v bezpečné vzdálenosti od řezacího prostoru. ◾ Pro snížení rizika úrazu nikdy nepracujte na žebříku nebo jiné nestabilní podpoře. Nikdy nedržte řezací jednotku nad úrovní pasu. ◾ Řezací jednotku kontrolujte v pravidelných intervalech při práci, nebo okamžitě v případě zjevné změny v chodu řezání. ◾ Pro dosažení nejlepších výsledků baterii nabíjejte na místě, kde je teplota vyšší než 5 ° C a nižší než 40 ° C. Neskladujte ji ve vnějším prostředí ani ve vozidlech. ◾ Pokud se k vám někdo blíží, okamžitě vypněte motor a řezací jednotku. ◾ Upozorněte obsluhu na nebezpečí zpětného rázu čepele (pouze u 3-zubé čepele). ◾ Ke zpětnému rázu může dojít při kontaktu otáčejícího se ostří s objektem, který není okamžitě přeříznutý. ◾ Zpětný ráz může být dost silný, aby způsobil pohyb přístroje a/nebo provozovatele v libovolném směru a může taky vést ke ztrátě kontroly nad přístrojem. ◾ Ke zpětnému rázu může dojít bez varování, jestliže se čepel zadrhne, zastaví nebo zasekne. ◾ Zpětný ráz je pravděpodobnější v oblastech, kde je obtížné vidět řezaný materiál. ◾ Nepřipojujte žádnou čepel na přístroj bez řádné instalace všech potřebných dílů. Pokud se nepoužijí správné díly, může dojít k odletění čepele a vážnému poranění obsluhy a/nebo kolemjdoucích. Vyhoďte čepele, které jsou ohnuté, zdeformované, popraskané, rozbité nebo jinak jakkoli poškozené. Používejte ostré čepele. Tupá čepel se více pravděpodobně zachytí a provede zpětný ráz (pouze u 3-zubé čepele). ◾ Volnoběžná čepel/struna může způsobit zranění, když se dále otáčí potom, co je motor zastaven nebo spouštěč uvolněn. Dodržujte řádnou kontrolu, dokud čepel/struna zcela nezastaví svoje otáčení. ◾ Akumulátorové nářadí se nemusí zapojovat do elektrické zásuvky, proto jsou vždy v provozním stavu. Nezapomínejte na možná rizika ani v případě, že je nářadí vypnuté. Dávejte pozor při provádění údržby nebo opravy. ◾ Nemyjte hadicí; dbejte, aby se do motoru a elektrických přípojek nedostala voda. ◾ Pokud nastane situace, která není popsaná v tomto návodu, použijte pečlivý a zdravý úsudek. Obraťte se na zákaznické servisní středisko EGO se žádostí o pomoc. ◾ Používejte pouze akumulátory a nabíječky uvedené na obr. A.

SPECIFIKACE Šířka sekání 30 cmRychlost při chodu naprázdno 5000/6000 min Hmotnost nůžek (bez akumulátoru) 1,82 kgDoporučovaná provozní teplota 0°C-40°CDoporučovaná teplota skladování -20°C-70°CMěřená hladina akustického výkonu L 96,5 dB(A) K=1,88 dB(A) (PH1400E)93,2 dB(A) K=0,35 dB(A) (PH1420E)91 dB(A) K=1,1 dB(A) (PHX1600)Hladina akustického tlaku na sluch obsluhy L 84,5 dB(A) K=3 dB(A) (PH1400E)83,9 dB(A) K=3 dB(A) (PH1420E)83 dB(A) K=3 dB(A) (PHX1600)Zaručená úroveň akustického výkonu

(měřeno podle směrnice 2000/14/ES) 98 dB(A)Vibrace a Přední pomocná rukojeť2,8 m/s

(PHX1600)Zadní rukojeť3,1 m/s

(PHX1600) ◾ Výše uvedené parametry jsou testovány a měřeny s nástrojem vybaveným pohonnou hlavou PH1400E/PH1420E/PHX1600. ◾ Celková deklarovaná hodnota vibrací byla naměřena podle standardní zkušební metody a lze ji použít ke srovnání s jiným nářadím; ◾ Celkovou deklarovanou hodnotu vibrací lze použít také k předběžnému stanovení expozičních limitů. POZNÁMKA: Emise vibrací při konkrétním použití elektrického nářadí se mohou lišit od deklarované hodnoty, při které se nářadí používá; z důvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podmínkách nosit rukavice a chrániče sluchu. Doporučená čepel NÁZEV DÍLU ČÍSLO MODELUČepel křovinořezu ABB1203 OBSAH BALENÍ NÁZEV DÍLU MNOŽSTVÍNástavec na křovinořez 1Čepel a souprava čepelového pouzdra 1Kryt 1Příslušenství chrániče (použití pouze se strunovou hlavou) Šestihranný klíč 1Multifunkční klíč 1Návod k obsluze 1 POPIS SEZNAMTE SE S NÁSTAVCEM NA KŘOVINOŘEZ (obr. A) 1. Koncovka2. Hřídel křovinořezu 3. Kryt4. Čepel5. Pouzdro křovinořezu6. Upínací drát7. Těsnící šroub8. Převodová skříň9. Otvor pro zajištění hřídele10. Vnější příruba11. Multifunkční klíčNÁSTAVEC NA KŘOVINOŘEZ — BCA1200 148

13. Příslušenství chrániče (použití pouze se strunovou

hlavou) VAROVÁNÍ: Nářadí nikdy nepoužívejte bez řádně nainstalovaného chrániče. Chránič musí být vždy na nářadí z důvodu ochrany uživatele. VAROVÁNÍ: Když je nástroj použit jako strunová sekačka, která je vybavena strunovou hlavou, musí být příslušenství chrániče namontováno na krytu. Nedodržení tohoto pokynu může mít za následek příliš dlouhou řeznou linii a přetížení motoru. MONTÁŽ VAROVÁNÍ: Pokud jsou některé díly poškozené, nebo chybí, nepoužívejte výrobek, dokud se díly nevymění. Použití tohoto výrobku s poškozenými nebo chybějícími díly může vést k vážnému úrazu. VAROVÁNÍ: Nepokoušejte se výrobek upravovat ani vytvářet příslušenství, které se k této strunové sekačce nedoporučuje. Každá taková změna nebo úprava je nesprávná a může vést k nebezpečné situaci, která může zapříčinit vážný úraz. VAROVÁNÍ: Pokud provádíte montáž dílů, vždy vyjměte akumulátor ze stroje, aby nedošlo k neúmyslnému spuštění, které může způsobit vážný úraz. VAROVÁNÍ: Když je stroj vybaven hlavou křovinořezu, je třeba namontovat bezpečnostní zábranu. MONTÁŽ KRYTU VAROVÁNÍ: Při montáži nebo výměně krytu vždy používejte rukavice. Pozor na nůž na krytu, chraňte si ruce před pořezáním. VAROVÁNÍ: Nikdy nepoužívejte stroj bez řádně nainstalovaného krytu. Kryt musí být vždy na stroji z důvodu ochrany uživatele! Pokud je kryt instalovaný napevno, nikdy se jej nepokoušejte odstranit nebo upravit; pokud je nezbytná výměna, musí být provedena kvalikovaným servisním technikem! Uvolněte a vyšroubujte dva šrouby ze spodní části hřídele (obr. C), srovnejte upevňovací otvory krytu s montážními otvory a upevněte kryt ke spodní části hřídele s pomocí dvou šroubů a dvou pružinových podložek (obr. D). Zkontrolujte, zda je kryt upevněn podle obr. C a D, obrácené upevnění představuje vysoké riziko! MONTÁŽ ČEPELE

1. Čepel je dodávána s pouzdrem. Před montáží čepele

na křovinořez sundejte pouzdro uvolněním upínacího drátu z háku na pouzdře (obr. E). Obr. E, následuje popis dílů: E-1 Hák E-2 Upínací drát

2. Otočte vnější přírubu a vyrovnejte štěrbinu ve vnitřní

přírubě s otvorem pro zajištění hřídele v převodové skříni (obr. F).

3. Vložte dodaný imbusový klíč do vyrovnaných otvorů

jako stabilizátor (obr. G). obr. F a G s popisem dílů: F-1 Převodová skříň F-3 Vnější příruba F-2 Vyrovnané otvory pro zajištění hřídele G-1 Stabilizátor

4. Položte hlavu křovinořezu na pevnou podložku pro

podporu. Jednou rukou uchopte hřídel křovinořezu a druhou rukou uchopte multifunkční klíč dodaný pro povolení matice ve směru šipky vyznačené na vnější přírubě a odstraňte matici a vnější přírubu. Uložte je pro opětovnou montáž (obr. H).

5. Namontujte čepel na hřídel motoru tak, aby povrch

čepele byl v jedné rovině s povrchem vyboulení vnitřní příruby. Přejděte na montáž vnější příruby a matice (obr. I). Utáhněte předběžně matici PROTI SMĚRU hodinových ručiček rukou. Obr. I, následuje popis dílů: I-1 Vyboulení vnitřní příruby I-4 Vnější příruba I-2 Motorová hřídel I-5 Čepel I-3 Matice

6. Otáčejte vnější přírubu tak, abyste zarovnali štěrbinu

ve vnitřní přírubě s otvorem pro zajištění hřídele v převodové skříni a vložte dodaný imbusový klíč do vyrovnaných otvorů, aby působil jako stabilizátor jako v předchozím znázorněném kroku 2 a 3.

7. Položte hlavu křovinořezu na pevnou podložku pro

podporu. Jednou rukou uchopte čepel a druhou rukou uchopte multifunkční klíč dodaný pro utažení matice proti směru šipky vyznačené na vnější přírubě (obr. J). Použití příslušenství chrániče POZNÁMKA: Když je nástroj použit jako strunová sekačka, která je vybavena strunovou hlavou, musí být příslušenství chrániče namontováno na krytu (obr. K). Příslušenství chrániče připevněte na kryt utažením tří šroubů s dodaným imbusovým klíčem. Nedodržení tohoto pokynu může mít za následek příliš dlouhou řeznou linii a přetížení motoru.NÁSTAVEC NA KŘOVINOŘEZ — BCA1200 149

PŘIPOJENÍ NÁSTAVCE PRO KŘOVINOŘEZ NA POHONNOU HLAVU Tento nástavec pro křovinořez je určen pro použití s pohon-nou hlavou EGO PH1400E/PH1420E/PHX1600.Viz část „INSTALACE NÁSTAVCE NA POHONNOU HLAVU“ v příručce pro obsluhu pohonné hlavy PH1400E/PH1420E/PHX1600. POUŽITÍ VAROVÁNÍ: Dbejte, abyste se po seznámení s výrobkem nestali neopatrní. Nezapomínejte, že stačí chvíle nepozornosti a může se stát vážný úraz. VAROVÁNÍ: Vždy používejte ochranu očí s bočními kryty. Spolu s chráničem sluchu. Pokud tak neučiníte, může dojít k vymrštění předmětu do očí, nebo případně jiným vážným úrazům. APLIKACE Výrobek lze použít k následujícím účelům: ◾ Řezání trávy, plevelu, divokého porostu a křovin, prořezávání mladých porostů s maximálním průměrem kmenu 2 cm. POZNÁMKA: Nářadí se smí používat pouze k vyhrazenému účelu. Jakékoliv jiné použití se považuje za nesprávné. POUŽITÍ KŘOVINOŘEZU S POHONNOU HLAVOU VAROVÁNÍ: Pro práci s tímto nářadím se vhodně oblékněte, abyste snížili riziko úrazu. Nenoste volný oděv ani šperky. Používejte ochranu očí a chrániče sluchu. Noste odolné, dlouhé kalhoty, pevné boty a rukavice. Nenoste krátké kalhoty, sandály ani nechoďte bosí. Pro bezpečnější a lepší používání si dejte ramenní popruh přes rameno. Upravte ramenní popruh do pohodlné pracovní polohy. Uchopte křovinořez jednou rukou za zadní rukojeť a druhou rukou za přední rukojeť. Udržujte pevný úchop oběma rukama při provozu. Křovinořez by se měl držet v pohodlné poloze se zadní rukojeti ve výšce kyčelního kloubu. Udržujte váš úchop a rovnováhu na obou nohách. Postavte se tak, abyste nebyli vyvedeni z rovnováhy při zpětném rázu řezné čepele (obr. B). VAROVÁNÍ: Ramenní popruh je vybaven rychle vypínacím mechanismem pro nebezpečné situace. Dojde-li k nouzové situaci, okamžitě si odepněte popruh ze svého ramene bez ohledu na to, jakým způsobem je popruh připnutý. Když chcete ořezat divoký porost a křoviny, snižte rotující čepel k porostu, aby se dosáhlo účinku sekání. Použijte křovinořez jako kosu (pojíždějte vpravo a vlevo) na úrovni terénu. Nedržte řezací nástavec nad úrovní pasu. VAROVÁNÍ: Čím výše je řezací nástavec nad zemí, tím větší je riziko zranění z řízků vymrštěných do stran. VAROVÁNÍ: Při řezání mladých porostů nebo jiných dřevitých materiálů až do 2 cm v průměru použijte levou stranu čepele, aby se zabránilo situacím se zpětným rázem. Nepokoušejte se řezat dřevní hmoty s větším průměrem, protože se čepel může zachytit nebo škubnout křovinořez dopředu. Mohlo by dojít k poškození čepele nebo křovinořezu nebo ke ztrátě kontroly nad křovinořezem, což vede ke zranění osob. VAROVÁNÍ: Nesprávné použití čepele křovinořezu může vést k jejímu prasknutí, odštěpení nebo roztříštění.Vymrštěné části můžou vážně poranit obsluhu či kolem-jdoucího. Aby se snížilo riziko poranění osob, je nutné přijmout následující opatření: ◾ Vyhýbejte se kontaktu s tvrdými nebo cizími pevnými objekty, jako jsou kameny, skály nebo kusy kovu. ◾ Nikdy neřežte dřevo nebo keře s průměrem kmene více než 2 cm. ◾ Kontrolujte čepel v pravidelných krátkých intervalech, zda není poškozena. Nepokračujte v práci s poškozenou čepelí. ◾ Pravidelně bruste čepel (pokud se nápadně otupila) a mějte ji vyváženou v případě potřeby (provádí pouze kvalikovaný servisní technik).

Buďte velmi opatrní při použití čepele s tímto přístrojem. Zpětný ráz je reakce, která může nastat, když se otáčející čepel dostane do kontaktu s něčím, co nedokáže přeřezat. Tento kontakt může způsobit, že čepel se na okamžik zastaví a na-jednou „odhodí“ přístroj do větší vzdálenosti od předmětu, který byl zasažen. Tato reakce může být dostatečně prudká, aby způsobila ztrátu kontroly obsluhy nad přístrojem. Ke zpětnému rázu může dojít bez varování, jestliže se čepel zadrhne, zastaví nebo zasekne. K tomu může častěji dojít v oblastech, kde je obtížné vidět řezaný materiál. Pro jednoduchost a bezpečnost řezání se přibližte k řezané pleveli s křovinořezem zprava doleva. V případě kontaktu s neočekávaným objektem nebo dřevěným špalkem by tato praxe mohla minimalizovat zpětný ráz čepele. Před každým použitím zkontrolujte poškozené/ opotřebené díly Zkontrolujte čepel, kryt, přední pomocnou rukojeť a vyměňte díly, které jsou prasklé, zdeformované, ohnuté nebo jinak poškozené.NÁSTAVEC NA KŘOVINOŘEZ — BCA1200 150

Hrana čepele se může otupit v průběhu času. Doporučujeme, abyste otáčeli čepel pro prodloužení její životnosti a pravidelně ji ostřete (provádí pouze kvalikovaný servisní technik), nebo ji vyměňte za novou čepel v případě potřeby. Vyčistěte křovinořez po každém použití Viz část ÚDRŽBA pro pokyny k čištění. VAROVÁNÍ: Před čištěním nebo údržbou křovinořezu se ujistěte, že došlo k úplnému zastavení čepele. Nedodržení tohoto pokynu může vést k možnému vážnému poranění.

ZAPNUTÍ/VYPNUTÍ NÁSTROJE

Viz část „ZAPNUTÍ/VYPNUTÍ POHONNÉ HLAVY“ v příručce pro obsluhu pohonné hlavy PH1400E/PH1420E/PHX1600. ÚDRŽBA VAROVÁNÍ: Před kontrolou, čištěním nebo údržbou přístroje zastavte motor, počkejte, až se všechny pohyblivé díly zastaví a vyjměte baterii. Nedodržení těchto instrukcí může vést k vážnému zranění nebo poškození majetku. VAROVÁNÍ: Při opravách používejte pouze originální náhradní díly. Použití jiných dílů může být rizikem nebo způsobit poškození výrobku. Z důvodu bezpečnosti by měl všechny opravy provádět kvalikovaný servisní technik. VAROVÁNÍ: Vždy používejte pevné rukavice při instalaci nebo odstraňování čepele nebo provádění jakékoliv údržby na čepeli. Dávejte pozor na čepel a chraňte svoje ruce před poraněním čepelí.

K čistění plastových dílů nepoužívejte rozpouštědla. Většina plastů je náchylná k poškození různými typy komerčních rozpouštědel a jejich použití je může poškodit. K odstranění nečistot, prachu, oleje, maziva atd. použijte čistý hadr.

◾ Vyjměte akumulátor ◾ Po každém použití odstraňte měkkým kartáčkem suť, ucpanou zeminu nebo trávu na čepeli a chrániči. ◾ Otřete povrch přístroje čistým hadrem navlhčeným ve slabém mýdlovém roztoku. ◾ K čištění větracích otvorů na zadní části pouzdra použijte malý kartáč nebo malý vysavač. ◾ Udržujte větrací otvory prosté překážek. Když se čepel otupí (oba okraje čepele jsou tupé), nechte čepel zostřit pouze u kvalikovaného servisního technika, nebo vyměňte podle potřeby za novou čepel.

VAROVÁNÍ: Opotřebovaná, prasklá nebo poškozená čepel se může zlomit a kousky poškozené čepele se mohou stát nebezpečnými projektily. Vymrštěné předměty mohou způsobit vážný úraz. Čepel pravidelně kontrolujte a nepoužívejte křovinořez s opotřebovanou nebo poškozenou čepelí. VAROVÁNÍ: Používejte ochranu očí při demontáži, ostření a instalaci čepele. Demontáž čepele 1. Vyjměte akumulátor.2. Otáčejte vnější přírubu tak, abyste zarovnali štěrbinu ve vnitřní přírubě s otvorem pro zajištění hřídele v převodové skříni a vložte dodaný imbusový klíč do vyrovnaných otvorů, aby působil jako stabilizátor jako v krocích 2 a 3 v části „MONTÁŽ ČEPELE“.3. Položte hlavu křovinořezu na pevnou podložku pro podporu. Jednou rukou uchopte čepel a druhou rukou uchopte multifunkční klíč dodaný pro povolení matice ve směru šipky vyznačené na vnější přírubě a odstraňte matici, vnější přírubu a opotřebenou čepel (obr. L). 4. Zkontrolujte a vyměňte vnitřní přírubu a kryt příruby, jsou-li opotřebované (obr. M). Opis částí na obr. M viz níže:M-1 Motorová hřídel M-5 Vnější přírubaM-2 Vnitřní příruba M-6 MaticeM-3 Kryt příruby M-7 Drážka v příruběM-4 Čepel5. Nainstalujte novou čepel na hřídel motoru podle pořadí na obr. M. Podrobný postup je uveden v pokynech kroků 5, 6 a 7 v části „MONTÁŽ ČEPELE“.

Převody v převodové skříni se musí pravidelně mazat převodovkovým tukem. Zkontrolujte hladinu převodového maziva v převodovce přibližně každých 50 hodin provozu odstraněním těsnícího šroubu na boku skříně. Pokud na bocích převodovky není vidět žádný tuk, postu-pujte podle pokynů pro naplnění převodovým mazivem až do 3/4 kapacity.NÁSTAVEC NA KŘOVINOŘEZ — BCA1200 151

Nezaplňte zcela převody.

1. Umístěte křovinořez tak, aby těsnicí šroub směroval

2. Pomocí dodaného multifunkčního klíče povolte a

odstraňte těsnicí šroub.

3. Použijte mazací stříkačku (není součástí dodávky) pro

zavedení maziva do otvoru pro šroub.

4. Po naplnění utáhněte těsnící šroub.

◾ Vyjměte akumulátor z přístroje. ◾ Použijte pevné rukavice pro důkladné vyčištění přístroje. ◾ Založte pouzdro čepele na čepel pro bezpečné uložení (obr. O). ◾ Sejměte nástavec pro křovinořez z pohonné hlavy a namontujte koncovku na hřídel nástavce, pokud je to nutné. ◾ Nářadí skladujte na suchém, dobře větraném, uzamčeném nebo vyvýšeném místě mimo dosah dětí. Nářadí neskladujte v blízkosti hnojiv, benzinu nebo jiných chemických látek. Ochrana životního prostředí Elektrické zařízení, použité akumulátory a nabíječku nevhazujte do domovního odpa- du! Tento výrobek předejte autorizované recyklační společnosti ke tříděnému sběru. Elektrické stroje musí být odevzdány do recyklačního zařízení na ekologicky šetrnou likvidaci.NÁSTAVEC NA KŘOVINOŘEZ — BCA1200 152

Křovinořez se nespustí. ◾ Akumulátor není připojen k pohonné hlavě. ◾ Připojte akumulátor na pohonnou hlavou. ◾ Bez elektrického kontaktu mezi pohonnou hlavou a akumulátorem. ◾ Vyjměte baterii, zkontrolujte kontakty a vložte akumulátor, dokud nezapadne na své místo. ◾ Akumulátor je vybitý. ◾ Nabijte akumulátor pomocí nabíječek EGO, které jsou uvedeny v tomto návodu k obsluze. ◾ Páka pojistky a spoušť nejsou stisknuté současně. ◾ Zatlačte páčku pojistky, podržte ji a stisknutím spouště zapněte křovinořez.Při sekání se křovi-nořez zastaví. ◾ Motor je přetížen. ◾ Motor se zotaví po odstranění zátěže. Pro kontinuální práci snižte zatížení pohonné hlavy. ◾ Akumulátor nebo pohonná hlava jsou příliš horké. ◾ Nechejte akumulátor nebo pohonnou hlavu zchladnout, dokud teplota neklesne pod 67 °C. ◾ Akumulátor je odpojený od nářadí. ◾ Znovu nainstalujte akumulátor. ◾ Akumulátor je vybitý. ◾ Nabijte akumulátor pomocí nabíječek EGO, které jsou uvedeny v tomto návodu k obsluze. ZÁRUKA

ZÁRUKA SPOLEČNOSTI EGO

Úplné záruční podmínky společnosti EGO naleznete na webové stránce egopowerplus.eu. Preklad originálnych pokynovNÁSTAVEC NA KROVINOREZ — BCA1200 153
