BEDIENUNGSANLEITUNG PH1420E EGO

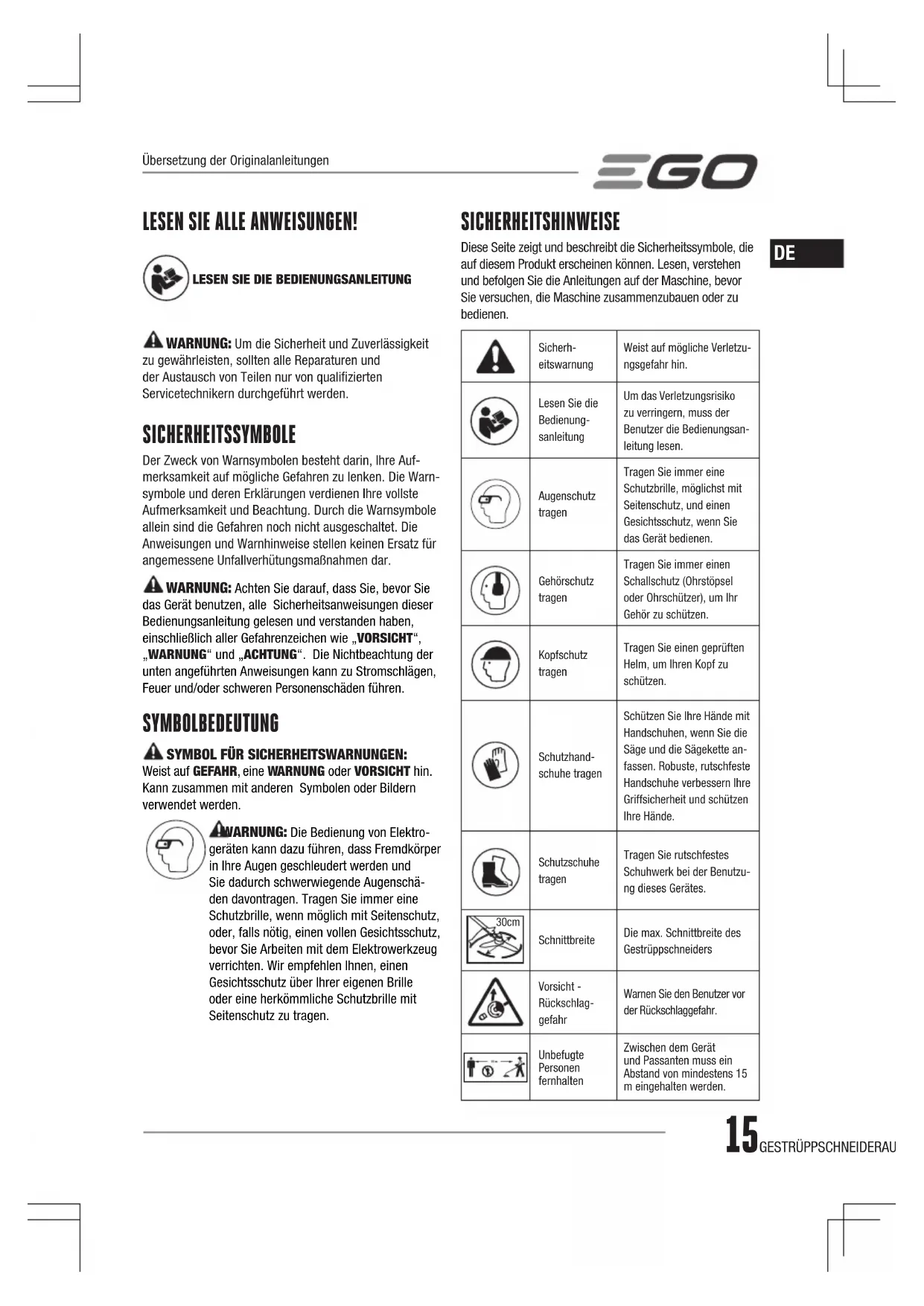

LESEN SIE ALLE ANWEISUNGEN!

LESEN SIE DIE BEDIENUNGSANLEITUNG

WARNUNG: Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen und der Austausch von Teilen nur von qualizierten Servicetechnikern durchgeführt werden. SICHERHEITSSYMBOLE Der Zweck von Warnsymbolen besteht darin, Ihre Auf- merksamkeit auf mögliche Gefahren zu lenken. Die Warn- symbole und deren Erklärungen verdienen Ihre vollste Aufmerksamkeit und Beachtung. Durch die Warnsymbole allein sind die Gefahren noch nicht ausgeschaltet. Die Anweisungen und Warnhinweise stellen keinen Ersatz für angemessene Unfallverhütungsmaßnahmen dar. WARNUNG: Achten Sie darauf, dass Sie, bevor Sie das Gerät benutzen, alle Sicherheitsanweisungen dieser Bedienungsanleitung gelesen und verstanden haben, einschließlich aller Gefahrenzeichen wie „VORSICHT“, „WARNUNG“ und „ACHTUNG“. Die Nichtbeachtung der unten angeführten Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Personenschäden führen. SYMBOLBEDEUTUNG SYMBOL FÜR SICHERHEITSWARNUNGEN: Weist auf GEFAHR, eine WARNUNG oder VORSICHT hin. Kann zusammen mit anderen Symbolen oder Bildern verwendet werden. WARNUNG: Die Bedienung von Elektro- geräten kann dazu führen, dass Fremdkörper in Ihre Augen geschleudert werden und Sie dadurch schwerwiegende Augenschä- den davontragen. Tragen Sie immer eine Schutzbrille, wenn möglich mit Seitenschutz, oder, falls nötig, einen vollen Gesichtsschutz, bevor Sie Arbeiten mit dem Elektrowerkzeug verrichten. Wir empfehlen Ihnen, einen Gesichtsschutz über Ihrer eigenen Brille oder eine herkömmliche Schutzbrille mit Seitenschutz zu tragen. SICHERHEITSHINWEISE Diese Seite zeigt und beschreibt die Sicherheitssymbole, die auf diesem Produkt erscheinen können. Lesen, verstehen und befolgen Sie die Anleitungen auf der Maschine, bevor Sie versuchen, die Maschine zusammenzubauen oder zu bedienen. Sicherh- eitswarnungWeist auf mögliche Verletzu-ngsgefahr hin.Lesen Sie die Bedienung- sanleitungUm das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsan-leitung lesen.Augenschutz tragenTragen Sie immer eine Schutzbrille, möglichst mit Seitenschutz, und einen Gesichtsschutz, wenn Sie das Gerät bedienen.Gehörschutz tragenTragen Sie immer einen Schallschutz (Ohrstöpsel oder Ohrschützer), um Ihr Gehör zu schützen.Kopfschutz tragenTragen Sie einen geprüften Helm, um Ihren Kopf zu schützen.Schutzhand-schuhe tragenSchützen Sie Ihre Hände mit Handschuhen, wenn Sie die Säge und die Sägekette an-fassen. Robuste, rutschfeste Handschuhe verbessern Ihre Griffsicherheit und schützen Ihre Hände.Schutzschuhe tragenTragen Sie rutschfestes Schuhwerk bei der Benutzu-ng dieses Gerätes. 30cm SchnittbreiteDie max. Schnittbreite des GestrüppschneidersVorsicht - Rückschlag- gefahrWarnen Sie den Benutzer vor der Rückschlaggefahr. Unbefugte Personen fernhaltenZwischen dem Gerät und Passanten muss ein Abstand von mindestens 15 m eingehalten werden. Übersetzung der Originalanleitungen16 GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

Vorsicht vor heraus-ges-chleud-erten Gegen-ständenWeggeschleuderte Gegen-stände können abprallen und zu Personen- oder Sachschäden führen.Akku vor der War-tung abnehmenEntfernen Sie den Akku vom Fadentrimmer, bevor Sie Wartungs- oder Reinigungsar-beiten durchführen.

Dieses Produkt erfüllt die anwendbaren EG-Richt-linien. UKCA Dieses Produkt entspricht den geltenden Vorschriften des Vereinigten Königreichs.

WEEE Elektro- und Elektron- ik-Altgeräte dürfen nicht im Hausmüll entsorgt werden. Bringen Sie das Gerät zu einem zugelassenen Recyclinghof.

GeräuschGarantierter Schallleistung-spegel. Geräuschemission an die Umgebung gemäß Richt- linie der Europäischen Gemeinschaft. Volt Spannungmm Millimeter Länge oder Größecm Zentimeter Länge oder Größekg Kilogramm Gewicht

Leerlauf-dre-hzahlDrehzahl im Leerlauf min

pro Minute Umdrehungen pro MinuteALLGEMEINE WARNUNGEN ZUR MASCHINENSICHERHEIT WARNUNG! Beachten Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten, die diesem Gerät beiliegen. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.BEWAHREN SIE ALLE WARNHINWEISE UND BEDIENUNGSANWEISUNGEN FÜR NACHSCHLAGEZWECKE AUF.Der Begriff „Gerät“ in den Warnhinweisen bezieht sich auf netzbetriebene (kabelgebundene) oder akkubetriebene (kabellose) Geräte.SICHERHEIT IM ARBEITSBEREICH ◾ Halten Sie den Arbeitsbereich stets sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche können Unfälle provozieren. ◾ Das Gerät darf nicht in einer explosionsgefährdeten Atmosphäre eingesetzt werden, wie z.B. in der Nähe zündfähiger Flüssigkeiten, Gase oder Stäube. Geräte erzeugen Funken, die Stäube oder Dämpfe entzünden können. ◾ Halten Sie Kinder und Schaulustige während des Gerätebetriebs fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.ELEKTRISCHE SICHERHEIT ◾ Der Netzstecker des Geräts muss in die Steckdose passen. Der Netzstecker darf unter keinen Umständen modiziert werden. Keine Adapterstecker an geerdeten Geräten benutzen. Nicht modizierte Stecker und passende Steckdosen reduzieren die Stromschlaggefahr. ◾ Vermeiden Sie den Körperkontakt zu geerdeten Flächen wie zum Beispiel Rohrleitungen, Heizkörpern, Herden und Kühlschränken. Es besteht erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet ist. ◾ Betreiben Sie das Gerät nicht bei Regen oder Nässe.Wasser, das in die Maschine eindringt, kann das Risiko eines Stromschlags oder einer Fehlfunktion erhöhen, die zu Verletzungen führen kann. ◾ Das Netzkabel darf nicht zweckentfremdet werden. Das Netzkabel darf nicht zum Tragen, Ziehen oder Herausziehen des Elektrowerkzeugs aus der Steckdose verwendet werden. Das Netzkabel muss vor Hitze, Öl, scharfen Kanten oder beweglichen Teilen ferngehalten werden. Durch beschädigte oder verknotete Kabel besteht erhöhte Stromschlaggefahr. ◾ Bei Gerätebetrieb im Freien muss ein für den Außeneinsatz geeignetes Verlängerungskabel verwendet werden. Die Stromschlaggefahr verringert sich bei Gebrauch eines Netzkabels, das für den Einsatz im Freien geeignet ist. ◾ Wenn sich der Einsatz des Geräts an einem feuchten Ort nicht vermeiden lässt, benutzen Sie eine Steckdose, die mit einem FI-17GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

Schalter gesichert ist. Die Verwendung einer Fehlerstromschutzeinrichtung reduziert die Stromschlaggefahr.

PERSÖNLICHE SICHERHEIT

◾ Seien Sie wachsam, geben Sie darauf Acht, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand beim Betrieb eines Geräts. Benutzen Sie die Maschine nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit kann beim Gerätebetrieb zu ernsthaften Verletzungen führen. ◾ Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Durch eine für die jeweiligen Bedingungen geeignete Schutzausrüstung wie etwa eine Staubschutzmaske, rutschfeste Schuhe, Helm oder Gehörschutz lässt sich die Verletzungsgefahr verringern. ◾ Ungewollten Anlauf verhindern. Vor dem Anschließen an eine Steckdose und/oder einen Akku sowie vor dem Aufnehmen oder Transportieren des Geräts immer kontrollieren, ob der Hauptschalter in ausgeschalteter Position ist. Unfälle sind vorprogrammiert, wenn Sie Geräte mit einem Finger am Hauptschalter tragen oder Elektrowerkzeuge mit aktiviertem Hauptschalter an eine Steckdose anschließen. ◾ Ziehen Sie vor dem Einschalten des Geräts Einstellschlüssel oder Schraubenschlüssel ab. Wird ein Schraubenschlüssel oder Schlüssel am rotierenden Geräteteil gelassen, besteht Verletzungsgefahr. ◾ Nicht überstrecken. Achten Sie stets auf einen festen Stand und halten Sie das Gleichgewicht. Dies ermöglicht in unerwarteten Situationen eine bessere Kontrolle über das Gerät. ◾ Tragen Sie angemessene Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von den beweglichen Teilen fern. Weite Kleidung, Schmuck oder langes Haar können sich in den beweglichen Teilen verfangen. ◾ Wenn Komponenten zum Anschluss an eine Absauganlage und an Auffangvorrichtungen mitgeliefert werden, achten Sie darauf, dass diese ordnungsgemäß befestigt und benutzt werden. Die Verwendung einer Staubauffangvorrichtung kann Gefahren durch Staub reduzieren. ◾ Auch wenn Sie sich wegen des häugen Gebrauchs mit dem Gerät auskennen, sollten Sie sich nicht zu einer gewissen Nachlässigkeit verleiten und die Grundsätze der Maschinensicherheit außer Acht lassen. Eine fahrlässige Handlung kann bereits im Bruchteil einer Sekunde zu schweren Verletzungen führen.

MASCHINENGEBRAUCH UND PFLEGE

◾ Nicht zu viel Druck auf das Gerät ausüben. Stets das richtige Gerät für die jeweiligen Arbeiten benutzen. Durch das passende Gerät lassen sich die Arbeiten besser und sicherer in dem jeweils vorgesehenen Tempo erledigen. ◾ Verwenden Sie das Gerät nicht, wenn es sich mit dem Schalter weder ein- noch ausschalten lässt. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. ◾ Ziehen Sie den Netzstecker aus der Steckdose bzw. nehmen Sie den Akku vom Gerät ab, sofern dies möglich ist, bevor Sie Einstellungen vornehmen, das Zubehör wechseln oder das Gerät verstauen. Diese vorbeugenden Sicherheitsmaßnahmen verringern das Risiko eines unbeabsichtigten Anlaufs. ◾ Unbenutzte Geräte sollten nicht in Reichweite von Kindern aufbewahrt werden. Personen, die das Gerät oder diese Anleitung nicht kennen, sollte die Benutzung des Geräts untersagt werden. In den Händen ungeschulter Benutzer sind Geräte gefährlich. ◾ Wartung von Geräten und Zubehör. Achten Sie auf falsch ausgerichtete oder fest sitzende Teile, Bruchstellen und sonstige Umstände, die den Gerätebetrieb beeinträchtigen können. Lassen Sie das Gerät bei Beschädigung vor dem Gebrauch reparieren. Viele Unfälle entstehen durch schlecht gewartete Geräte. ◾ Halten Sie Schneidegeräte scharf und sauber. Sachgemäß gewartete Schneidegeräte mit scharfen Schneiden neigen weniger zum Festfahren und sind leichter zu kontrollieren. ◾ Benutzen Sie das Gerät, Zubehör, Geräteteile usw. gemäß diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführenden Arbeiten. Die Verwendung der Maschine für andere als die vorgesehenen Arbeiten kann zu einer gefährlichen Situation führen. ◾ Halten Sie die Griffe und Griffächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffächen beeinträchtigen die sichere Handhabung des Geräts und führen in unerwarteten Situationen zum Verlust der Kontrolle über das Gerät.

BENUTZUNG UND WARTUNG DES AKKUS

◾ Laden Sie den Akku nur mit dem vom Hersteller vorgegebenen Ladegerät auf. Ein Ladegerät, das für18 GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

einen bestimmten Akkutyp geeignet ist, kann bei der Benutzung eines anderen Akkus zu einer Brandgefahr werden. ◾ Verwenden Sie das Gerät nur mit den eigens dafür vorgesehenen Akkus. Bei Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr. ◾ Wenn der Akku nicht benutzt wird, halten Sie ihn von anderen metallischen Gegenständen fern, wie etwa Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung zwischen den Polen herstellen können. Das Kurzschließen der Pole kann Verbrennungen oder Brände verursachen. ◾ Bei unsachgemäßer Anwendung kann Flüssigkeit aus dem Akku austreten; Kontakt vermeiden. Falls Sie versehentlich mit Akkusäure in Berührung gekommen sind, spülen Sie mit Wasser. Falls Akkusäure in die Augen geraten ist, suchen Sie zudem einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Verätzungen verursachen. ◾ Benutzen Sie keine beschädigten oder modizierten Akkus oder Geräte. Beschädigte oder modizierte Akkus können sich unvorhergesehen verhalten und einen Brand, eine Explosion oder eine Verletzung hervorrufen. ◾ Akkus oder Geräte vor Feuer oder extremen Temperaturen schützen. Brände oder Temperaturen über 130°C können eine Explosion verursachen. ◾ Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Gerät nicht außerhalb des Temperaturbereichs auf, der in der Anleitung angegebenen ist. Das unsachgemäße Auaden oder Laden außerhalb des angegebenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen. WARNUNG: Beachten Sie alle Warnhinweise, Anleitungen, Abbildungen und technischen Daten, die diesem Elektrowerkzeug beigefügt sind. Die Nichtbeachtung der unten aufgeführten Anleitungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen. Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf. Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf. TRAINING ◾ Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienelementen und der richtigen Handhabung des Gerätes vertraut. ◾ Allen Personen, denen die vorliegenden Anweisungen nicht bekannt sind, sowie Kindern muss die Nutzung des Geräts untersagt werden. Für das Mindestalter des Benutzers gelten örtliche Vorschriften. ◾ Beachten Sie, dass für Unfälle, Personen- oder Sachschäden Dritter der Bediener oder Nutzer des Geräts verantwortlich ist. VORBEREITUNG ◾ Setzen Sie das Gerät nie in Betrieb, solange sich noch Personen, insbesondere Kinder, oder Haustiere in der Nähe aufhalten. ◾ Tragen Sie immer einen Augenschutz und robustes Schuhwerk, während Sie das Gerät benutzen. ◾ Zwischen dem Gerät und Passanten muss ein Sicherheitsabstand von Mindestens 15 m eingehalten werden. ◾ Bei Müdigkeit, Krankheit oder unter Alkohol- oder Drogeneinuss darf das Gerät auf keinen Fall in Betrieb gesetzt werden. BEDIENUNG ◾ Nur bei Tageslicht oder unter gutem künstlichen Licht mit dem Gerät arbeiten. ◾ Bei beschädigten, fehlenden oder nicht angebrachten Schutzvorrichtungen darf das Gerät nicht in Betrieb gesetzt werden. ◾ Schalten Sie den Motor nur ein, wenn Hände und Füße nicht in der Nähe der Schneidwerkzeuge sind. ◾ Trennen Sie das Gerät immer von der Stromversorgung (d. h. entfernen Sie den Akku): ◾ Wenn das Gerät unbeaufsichtigt hinterlassen wird ◾ Beim Beseitigen von Blockaden ◾ Vor dem Prüfen, Reinigen oder Arbeiten am Gerät ◾ Nach einem Zusammenstoß mit einem Fremdkörper ◾ Wenn das Gerät ungewöhnlich vibriert ◾ Schützen Sie Ihre Füße und Hände vor Verletzungen durch das Schneidwerkzeug. ◾ Stellen Sie immer sicher, dass die Lüftungsöffnungen frei von Ablagerungen bleiben.

WARTUNG UND LAGERUNG

◾ Trennen Sie das Gerät von der Stromversorgung (d. h. nehmen Sie den Akku heraus), bevor Sie das Gerät warten oder reinigen. ◾ Verwenden Sie nur vom Hersteller empfohlene Ersatzteile und Zubehör.19GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

◾ Prüfen und warten Sie das Gerät regelmäßig. Lassen Sie das Gerät nur von einer autorisierten Servicewerkstatt reparieren. ◾ Wenn das Gerät nicht benutzt wird, lagern Sie es außer Reichweite von Kindern. SONSTIGE SICHERHEITSHINWEISE ◾ Vermeiden Sie gefährliche Umgebungen – Benutzen Sie das Gerät nicht an feuchten oder nassen Böschungen. ◾ Alle Schutzvorrichtungen müssen angebracht und intakt sein. ◾ Halten Sie Hände und Füße von dem Schneidebereich fern. ◾ Um das Verletzungsrisiko zu reduzieren, arbeiten Sie nie auf einer Leiter oder einem anderen wackeligen Untergrund. Halten Sie das Schneidwerk niemals über Taillenhöhe. ◾ Überprüfen Sie das Schneidwerk in regelmäßigen Abständen während des Betriebs oder sobald Sie eine Veränderung beim Schnittverhalten bemerken. ◾ Um die besten Ergebnisse zu erzielen, sollte Ihr Akku an einem Ort aufgeladen werden, an dem die Temperatur höher als 5° C und niedriger als 40° C ist. Lagern Sie den Akku nicht draußen oder in Fahrzeugen. ◾ Wenn jemand auf Sie zukommt, stellen Sie den Motor und das Schneidwerk ab. ◾ Warnen Sie den Benutzer vor der Rückschlaggefahr (nur mit einem 3-zahnigen Messer benutzen). ◾ Zu einem Rückschlag kann es kommen, wenn das rotierende Messer auf ein Objekt stößt, dass es nicht sofort schneiden kann. ◾ Ein Rückschlag kann so heftig sein, dass das Gerät und/oder der Benutzer in jede Richtung geschleudert werden können und der Benutzer möglicherweise die Kontrolle über das Gerät verliert. ◾ Ein Rückschlag kann plötzlich auftreten, wenn das Messer stecken bleibt, blockiert oder sich verklemmt. ◾ Ein Rückschlag kann eher an Stellen auftreten, wo es schwierig ist, das zu schneidende Material zu sehen. ◾ Befestigen Sie kein Messer an einem Gerät, ohne alle erforderlichen Teile sachgemäß zu installieren. Das Messer könnte sich lösen und dem Benutzer und/oder Umstehenden schwere Verletzungen zufügen, wenn nicht die richtigen Teile benutzt werden. Entsorgen Sie verbogene, verformte, gerissene, gebrochene oder in irgendeiner Weise beschädigte Messer. Benutzen Sie ein scharfes Messer. Ein stumpfes Messer wird eher stecken bleiben und einen Rückschlag verursachen (nur mit einem 3-zahnigen Messer benutzen). ◾ Ein auslaufendes Messer/auslaufender Mähfaden kann Verletzungen verursachen, während es/er sich noch dreht, nachdem der Motor angehalten oder der Ein-/Ausschalter losgelassen wurde. Halten Sie das Gerät gut fest, bis das Messer/der Mähfaden vollkommen stillsteht. ◾ Akkubetriebene Werkzeuge müssen nicht an eine Steckdose angeschlossen werden; sie sind daher immer einsatzbereit. Seien Sie sich möglicher Gefahren bewusst, selbst wenn das Werkzeug nicht eingeschaltet ist. Lassen Sie bei Wartungsarbeiten oder Reparaturen Vorsicht walten. ◾ Waschen Sie das Gerät nicht mit dem Wasserschlauch; lassen Sie kein Wasser in den Motor und die elektrischen Verbindungen gelangen. ◾ Falls Situationen auftreten, die nicht in dieser Bedienungsanleitung behandelt werden, gehen Sie vorsichtig und vernünftig vor. Reparaturanfragen richten Sie bitte an das EGO-Kundendienstzentrum. ◾ Nur mit akkus und ladegeräten verwenden, die in abb. A aufgeführt sind.

HEBEN SIE DIESE ANLEITUNG AUF

TECHNISCHE DATEN Schnittbreite 30 cmLeerlaufdrehzahl 5000/6000 min Gewicht (ohne Akku) 1,82 kgRecommended Operating Temperature 0°C-40°CRecommended Storage Temperature -20°C-70°CGemessener Schallleistungspegel L 96,5 dB(A) K=1,88 dB(A) (PH1400E)93,2 dB(A) K=0,35 dB(A) (PH1420E)91 dB(A) K=1,1 dB(A) (PHX1600)20 GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

Schalldruckpegel am Ohr des Bedieners L 84,5 dB(A) K=3 dB(A) (PH1400E)83,9 dB(A) K=3 dB(A) (PH1420E)83 dB(A) K=3 dB(A) (PHX1600)Garantierter Schallleistungspegel

(nach 2000/14/EG gemessen)98 dB(A)Vibration a Vorderer Haltegriff2,8 m/s

(PHX1600) ◾ Die oben genannten Parameter wurden mit dem Kombimotor PH1400E/PH1420E/PHX1600 getestet und gemessen; ◾ Der angegebene Schwingungs-Gesamtwert wurde in Übereinstimmung mit einer Standard-Testmethode gemessen und kann verwendet werden, um Werkzeuge miteinander zu vergleichen. ◾ Der angegebene Schwingungs-Gesamtwert kann auch als einleitende Feststellung der Belastung verwendet werden. HINWEIS: Die beim Einsatz des Elektrowerkzeugs entstehenden Istvibrationen können von dem angegebenen Wert abweichen. Zum Schutz des Benutzers sollten Handschuhe und ein Gehörschutz während des Geräteeinsatzes getragen werden. Empfohlenes Messer TEILEBEZEICHNUNG MODELLNUMMERGestrüppschneidermesser ABB1203 PACKLISTE TEILEBEZEICHNUNG MENGEGestrüppschneideraufsatz 1Messer mit Messerhülle 1Fadenschutz 1Anbauteil für die Schutzabdeckung (NUR für die Benutzung mit dem Mähkopf) Sechskantschlüssel 1Multifunktionsschlüssel 1Bedienungsanleitung 1 BESCHREIBUNG BESCHREIBUNG IHRES GESTRÜPPSCHNEIDERAUFSAZTES (Abb. A) 1. Endkappe2. Gestrüppschneiderwelle 3. Fadenschutz4. Messer5. Messerhülle6. Klammerdraht7. Dichtungsschraube8. Getriebegehäuse9. Wellen-Einrastöffnung10. Außenansch11. Multifunktionsschlüssel12. Inbusschlüssel13. Anbauteil für die Schutzabdeckung (NUR für die Benutzung mit dem Mähkopf) WARNUNG: Setzen Sie das Werkzeug nur in Betrieb, wenn die Schutzabdeckung fest angebracht ist. Die Schutzabdeckung muss zum dauerhaften Schutz des Benutzers immer am Werkzeug befestigt sein! WARNUNG: Wenn das Gerät mit einem Mähkopf ausgestattet ist und als Fadenmäher benutzt wird, muss das Anbauteil für die Schutzabdeckung auf der Schutzabdeckung montiert werden. Andernfalls könnte der Mähfaden übermäßig lang und der Motor überlastet werden.21GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

MONTAGE WARNUNG: Wenn Teile beschädigt sind oder fehlen, darf das Gerät erst in Betrieb genommen werden, wenn alle Teile vollständig angebracht sind. Die Verwendung des Geräts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG: Versuchen Sie nicht, dieses Produkt zu verändern oder Zubehörteile zu verwenden, die für den Einsatz des Rasentrimmers nicht empfohlen werden. Derartige Änderungen oder Umbauten stellen eine Zweckentfremdung dar und können gefährliche Arbeitsbedingungen hervorrufen, bei denen eine schwere Verletzungsgefahr besteht. WARNUNG: Um einen unbeabsichtigten Anlauf und dadurch hervorgerufene schwere Verletzungen zu verhindern, muss der Akku beim Montieren von Teilen immer zuerst vom Gerät abgenommen werden. WARNUNG: Wenn das Gerät mit einem Freischneideaufsatz ausgestattet ist, muss der Schneidschutz montiert werden.

MONTIEREN DES FADENSCHUTZES

WARNUNG: „Tragen Sie beim Anbringen oder Auswechseln des Schneidschutzes immer Handschuhe. Achten Sie auf das Messer am Schneidschutz und schützen Sie Ihre Hände vor Schnitten.“ WARNUNG: „Setzen Sie das Werkzeug nur in Betrieb, wenn der Schneidschutz fest angebracht ist. Der Schneidschutz muss zum Schutz des Benutzers immer am Gerät befestigt sein! Wenn der Schneidschutz montiert ist, darf er weder entfernt noch justiert werden. Falls dieser ersetzt werden muss, wenden Sie sich an eine qualizierte Werkstatt!“ Lösen Sie die beiden Schrauben am Schaftende (Abb. C) und lassen Sie die Befestigungslöcher des Fadenschutzes mit den Halterungsöffnungen uchten. Schrauben Sie den Fadenschutz anschließend mit den beiden Schrauben und zwei Federscheiben am Schaftende an (Abb. D). Achten Sie darauf, dass der Fadenschutz wie in Abb. C & D montiert ist. Wird er falsch herum montiert, besteht große Gefahr!

MONTIEREN DES MESSERS

1. Das Messer wird mit einer Hülle geliefert. Bevor

Sie das Messer am Gestrüppschneider montieren, sollte die Hülle entfernt werden, indem Sie den Klammerdraht vom Haken der Hülle lösen (Abb. E). Teilebeschreibung zu Abb. E, siehe unten: E-1 Haken E-2 Klammerdraht

2. Drehen Sie den Außenansch so, dass die Aussparung

im Innenansch mit der Einrastöffnung der Welle im Getriebegehäuse übereinstimmt (Abb. F).

3. Stecken Sie den im Lieferumfang enthaltenen

Inbusschlüssel als Stabilisator in die aufeinander ausgerichteten Öffnungen (Abb. G). Teilebezeichnung der Abb. F & G: F-1 Getriebegehäuse F-3 Außenansch F-2 Aufeinander ausgerich- tete Einrastöffnungen der Welle G-1 Stabilisator

4. Stützen Sie den Gestrüppschneiderkopf an einer

festen Fläche ab. Halten Sie mit einer Hand die Gestrüppschneiderwelle und mit der anderen Hand den mitgelieferten Multifunktionsschlüssel, um die Mutter in Pfeilrichtung (Markierung auf dem Außenansch) zu lösen und die Mutter sowie den Außenansch zu entfernen. Bewahren Sie die Elemente an einem sicheren Ort auf, um sie später wieder zu montieren (Abb. H).

5. Montieren Sie das Messer an der Antriebswelle

und stellen Sie dabei sicher, dass die Oberäche des Messers mit der Oberäche der Ausbuchtung des Innenansches bündig ist. Fahren Sie mit der Montage des Außenansches und der Mutter fort (Abb. I). Ziehen Sie die Mutter GEGEN DEN UHRZEIGSINN handfest an. Teilebeschreibung zu Abb. I siehe unten: I-1 Ausbuchtung des Innenansches I-2 Antriebswelle I-3 Mutter I-4 Außenansch I-5 Messer

6. Drehen Sie den Außenansch so, dass die Aussparung

im Innenansch mit der Einrastöffnung der Welle im Getriebegehäuse übereinstimmt und stecken Sie den im Lieferumfang enthaltenen Inbusschlüssel als Stabilisator in die aufeinander ausgerichteten Öffnungen, wie in Schritt 2 und 3 gezeigt.

7. Stützen Sie den Gestrüppschneiderkopf an einer festen

Fläche ab. Halten Sie mit einer Hand das Messer und mit der anderen Hand den im Lieferumfang enthaltenen Multifunktionsschlüssel, um die Mutter in die entgegengesetzte Richtung der Pfeilmarkierung am Außenansch anzuziehen (Abb. J).22 GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

Benutzung des Anbauteils für die Schutzabdeckung HINWEIS: Wenn das Gerät mit einem Mähkopf ausgestattet ist und als Fadenmäher benutzt wird, muss das Anbauteil für die Schutzabdeckung auf der Schutzabdeckung montiert werden (Abb. K).Fixieren Sie das Anbauteil für die Schutzabdeckung an der Schutzabdeckung, indem Sie die drei Schrauben mit dem mitgelieferten Inbusschlüssel anziehen. Andernfalls könnte der Mähfaden übermäßig lang und der Motor überlastet werden. INSTALLATION DES

GESTRÜPPSCHNEIDERAUFSATZES AM KOMBIMOTOR

Dieser Gestrüppschneideraufsatz ist zur Verwendung mit dem EGO Kombimotor PH1400E/PH1420E/PHX1600 bestimmt.Siehe Abschnitt „INSTALLATION EINES ANBAUWERK-ZEUGS AN DEN KOMBIMOTOR“ in der Betriebsanleitung des Kombimotors PH1400E/PH1420E/PHX1600. BEDIENUNG WARNUNG: Vermeiden Sie es, dass die Vertrautheit mit dem Produkt zu Nachlässigkeit führt. Denken Sie daran, dass ein kurzer Moment der Unachtsamkeit zu ernsthaften Verletzungen führen kann. WARNUNG: Tragen Sie immer einen Augenschutz mit Seitenschutz sowie einen Hörschutz. Wenn Sie das unterlassen, kann es dazu kommen, dass Objekte in Ihre Augen geschleudert werden oder dass Ihnen andere mögliche ernsthafte Verletzungen zugefügt werden. ANWENDUNGEN Sie können dieses Produkt für den unten aufgeführten Zweck einsetzen: ◾ Schneiden von Gras, Unkraut, Wildwuchs und Gestrüpp, Durchforsten von Jungwuchs mit einem maximalen Stammdurchmesser von 2 cm. HINWEIS: Das Gerät darf nur für seinen vorgeschriebenen Zweck verwendet werden. Jeder andere Geräteeinsatz gilt als Zweckentfremdung.

VERWENDUNG DES GESTRÜPPSCHNEIDERS MIT

DEM KOMBIMOTOR WARNUNG: Tragen Sie geeignete Kleidung, um das Verletzungsrisiko bei der Benutzung dieses Geräts zu reduzieren. Tragen Sie keine weite Kleidung oder Schmuck. Tragen Sie einen Augen- und Gehörschutz. Tragen Sie robuste lange Hosen, Stiefel und Handschuhe. Tragen Sie keine kurze Hose oder Sandalen und gehen Sie nicht barfuß. Legen Sie zum sicheren und einfacheren Arbeiten den Schultergurt an. Stellen Sie den Schultergurt so ein, dass die Arbeitsposition bequem ist. Halten Sie den Gestrüppschneider mit einer Hand am hinteren Griff und der anderen Hand am vorderen Haltegriff. Halten Sie das Werkzeug beim Betrieb mit beiden Händen gut fest. Der Gestrüppschneider ist in einer bequemen Position zu halten, der hintere Griff bendet sich dabei etwa in Hüfthöhe. Lockern Sie Ihren Griff nicht und halten Sie Ihr Gleichgewicht auf beiden Füßen. Stellen Sie sich so hin, dass Sie nicht durch den Rückschlageffekt des Messers aus dem Gleichgewicht gebracht werden (Abb. B). WARNUNG: Der Schultergurt ist zudem ein Schnelllösemechanismus in gefährlichen Situationen. Nehmen Sie ihn bei einem Notfall sofort von Ihrer Schulter, ganz gleich in welcher Weise der Schultergurt umgelegt ist. Um Wildwuchs und Gestrüpp zu schneiden, senken Sie das rotierende Messer auf das Gestrüpp, um einen abhackenden Effekt zu erzielen. Benutzen Sie den Gestrüppschneider wie eine Sense (schwingen Sie ihn nach links und rechts) auf Bodenebene. Benutzen Sie das Schneidwerkzeug nicht über Taillenhöhe. WARNUNG: Je höher sich das Schneidwerkzeug über dem Boden bendet, umso größer ist die Verletzungsgefahr durch Schnittabfälle, die seitlich weggeschleudert werden. WARNUNG: Wenn Sie Jungwuchs oder anderes Holzmaterial mit einem Durchmesser bis zu 2 cm schneiden, benutzen Sie die linke Seite des Messers, um einen Rückschlag zu vermeiden. Versuchen Sie nicht Holzmaterial mit einem größeren Durchmesser zu schneiden, da das Messer stecken bleiben oder den Gestrüppschneider ruckartig vorwärts ziehen könnte. Das Messer oder der Gestrüppschneider könnten dadurch beschädigt werden oder Sie könnten die Kontrolle über den Gestrüppschneider verlieren und sich verletzen. WARNUNG: Der unsachgemäße Gebrauch eines Gestrüppschneidermessers kann dazu führen, dass es bricht, absplittert oder zerspringt.Herumgeschleuderte Teile können den Benutzer oder Um-stehende verletzen. Um die Verletzungsgefahr zu reduz-ieren, ist es wichtig, die folgenden Vorsichtsmaßnahmen zu befolgen:23GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

◾ Vermeiden Sie, harte oder feste Objekte, wie Steine, Felsen oder Metallstücke, zu berühren. ◾ Schneiden Sie niemals Holz oder Gestrüpp mit einem Stammdurchmesser von über 2 cm. ◾ Untersuchen Sie das Messer in regelmäßigen, kurzen Abständen auf Anzeichen von Beschädigungen. Arbeiten Sie mit einem beschädigten Messer nicht weiter. ◾ Schärfen Sie das Messer regelmäßig (wenn es merklich stumpf geworden ist) und lassen Sie es gegebenenfalls abgleichen (von einem qualizierten Servicetechniker). RÜCKSCHLAG Seien Sie äußerst vorsichtig, wenn Sie das Messer mit diesem Gerät benutzen. Ein Rückschlag ist die Reaktion, die auftreten kann, wenn das rotierende Messer auf etwas trifft, das es nicht schneiden kann. Bei diesem Kontakt kann das Messer einen kurzen Moment stoppen und dann plötzlich das Gerät von dem Objekt, das getroffen wurde, „wegstoßen“. Diese Reaktion kann so heftig sein, dass der Benutzer die Kontrolle über das Gerät verliert. Ein Rückschlag kann plötzlich auftreten, wenn das Messer stecken bleibt, blockiert oder festklemmt. Diese Situation kann eher an Stellen eintreten, wo es schwierig ist, das zu schneidende Material zu sehen. Um das Schneiden zu er-leichtern und Ihre Sicherheit zu gewährleisten, schneiden Sie das Gestrüpp, das Sie entfernen möchten, mit dem Gestrüppschneider von rechts nach links. Falls Sie auf ein unerwartetes Objekt oder holziges Material stoßen, kann diese Methode den Rückschlageffekt minimieren. Prüfen Sie vor jedem Gebrauch auf Schäden/ abgenutzte Teile Prüfen Sie das Messer, die Schutzabdeckung und den vorderen Haltegriff und ersetzen Sie gerissene, verzogene, verbogene oder anders beschädigte Teile.Die Klinge des Messers kann im Laufe der Zeit stumpf werden. Es empehlt sich, das Messer umzudrehen, um die Lebensdauer des Messers zu verlängern, und es regelmäßig schärfen zu lassen (von einem qualizierten Kundendienst-Techniker) oder es durch ein neues Messer zu ersetzen, falls notwendig. Reinigen Sie den Gestrüppschneider nach jedem Gebrauch. Siehe dazu die Reinigungsanweisungen im Abschnitt WARTUNG. WARNUNG: Achten Sie darauf, dass das Messer komplett zum Stillstand kommt, bevor Sie den Gestrüppschneider reinigen oder warten. Andernfalls kann es zu möglichen schweren Verletzungen kommen.

START/STOPP DES WERKZEUGS

Siehe Abschnitt „STARTEN/STOPPEN DES KOMBI-MOTORS“ in der Betriebsanleitung des Kombimotors PH1400E/PH1420E/PHX1600. WARTUNG WARNUNG: Vor Überprüfung, Reinigung oder Reparatur des Geräts den Motor ausschalten, warten, bis alle beweglichen Teile zum Stillstand gekommen sind, und Akku abnehmen. Bei Nichtbeachtung dieser Anweisungen kann es zu schweren Verletzungen oder Sachschäden kommen. WARNUNG: Verwenden Sie für die Wartung nur identische Ersatzteile. Die Verwendung anderer Teile kann Unfälle und Schäden am Gerät hervorrufen. Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen nur von qualizierten Servicetechnikern durchgeführt werden. WARNUNG: Tragen Sie immer dicke Handschuhe, wenn Sie das Messer installieren oder entfernen oder Wartungsarbeiten am Messer durchführen. Lassen Sie im Umgang mit dem Messer Vorsicht walten und schützen Sie Ihre Hände vor Verletzungen durch das Messer. LAUFENDE WARTUNGSARBEITEN Verwenden Sie keine Lösungsmittel zum Reinigen von Kunststoffteilen. Die verschiedenen handelsüblichen Lösungsmittel greifen die meisten Kunststoffe an. Verwen-den Sie zum Entfernen von Schmutz, Staub, Öl, Fett usw. saubere Lappen.

REINIGEN DES GERÄTES

◾ Entfernen des Akkus ◾ Reinigen Sie nach jedem Gebrauch das Messer und den Messerschutz mit einer weichen Bürste von Erd- und Grasresten. ◾ Wischen Sie die Oberäche des Werkzeugs mit einem sauberen Tuch ab, das Sie mit einer milden Seifenlösung anfeuchten. ◾ Reinigen Sie die Lüftungsschlitze am hinteren Getriebegehäuse mit einer kleinen Bürste oder einem kleinen Staubsauger.24 GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

◾ Halten Sie die Lüftungsschlitze frei von Blockaden. Wenn das Messer stumpf geworden ist; das heißt, beide Kanten des Messers sind stumpf; lassen Sie es bitte von einem qualizierten Servicetechniker schärfen oder erset- zen Sie es durch ein neues Messer, falls notwendig. MESSERWECHSEL WARNUNG: Ein abgenutztes, gesprungenes oder beschädigtes Messer kann brechen und Stücke des beschädigten Messers können zu gefährlichen Geschossen werden. Weggeschleuderte Objekte können schwere Verletzungen verursachen. Untersuchen Sie das Messer regelmäßig und benutzen Sie den Gestrüppschneider nicht mit einem abgenutzten oder beschädigten Messer. WARNUNG: Tragen Sie einen geeigneten Augenschutz, wenn Sie das Messer entfernen, schärfen und installieren. Entfernen des Messers

1. Entfernen Sie den Akku.

2. Drehen Sie den Außenansch so, dass sich die

Aussparung im Innenansch über Einrastöffnung der Welle im Getriebegehäuse bendet, und stecken Sie den mitgelieferten Inbusschlüssel als Stabilisator in die übereinanderliegenden Öffnungen, wie in den Schritten 2 und 3 im Abschnitt „MONTIEREN DES MESSERS“ gezeigt.

3. Stützen Sie den Gestrüppschneiderkopf an einer

festen Fläche ab. Halten Sie mit einer Hand das Messer und mit der anderen Hand den mitgelieferten Multifunktionsschlüssel, um die Mutter in Pfeilrichtung (Markierung auf dem Außenansch) zu lösen und die Mutter, den Außenansch und das abgenutzte Messer zu entfernen (Abb. L).

4. Prüfen und wechseln Sie den Innenansch und die

Flanschabdeckung aus, wenn diese abgenutzt sind (Abb. M). Teilebezeichnung der Abb. M: M-1 Antriebswelle M-2 Innenansch M-3 Flanschabdeckung M-4 Messer M-5 Außenansch M-6 Mutter M-7 Aussparung im Flansch

5. Installieren Sie das neue Messer auf der

Antriebswelle in der Reihenfolge, wie in Abb. M gezeigt. Folgen Sie den Schritten wie in Schritt 5, 6, und 7 im Abschnitt „MONTIEREN DES MESSERS“ beschrieben.

SCHMIERUNG DES GETRIEBES

Das Getriebe im Getriebegehäuse muss regelmäßig mit Getriebefett geschmiert werden. Entfernen Sie etwa alle 50 Betriebsstunden die Dichtungsschraube auf der Gehäuseseite und überprüfen Sie den Schmiermittelstand im Getriebegehäuse. Ist auf den Seiten des Getriebes kein Fett zu sehen, füllen Sie das Getriebe gemäß den untenstehenden Schritten zu 3/4 mit Getriebefett. Getriebe nicht vollständig befüllen.

1. Halten Sie den Gestrüppschneider so, dass die

Dichtungsschraube nach oben zeigt (Abb. N).

2. Lockern Sie die Dichtungsschraube mit dem im

Lieferumfang enthaltenen Multifunktionsschlüssel und nehmen Sie sie ab.

3. Befüllen Sie das Gehäuse durch das Schraubenloch

mit einer Fettspritze (nicht enthalten).

4. Ziehen Sie die Dichtungsschraube nach dem

Fetteinspritzen wieder fest.

AUFBEWAHREN DES GERÄTES

◾ Nehmen Sie den Akku aus dem Werkzeug. ◾ Tragen Sie dicke Handschuhe, um das Werkzeug gründlich zu reinigen. ◾ Setzen Sie die Messerhülle auf das Messer, um es sicher aufzubewahren (Abb. O). ◾ Entfernen Sie den Gestrüppschneideraufsatz vom Kombimotor und setzen Sie gegebenenfalls die Endkappe auf den Anschluss des Aufsatzschaftes. ◾ Lagern Sie das Gerät an einem trockenen, gut belüfteten Ort, der sich abschließen lässt oder hoch gelegen und für Kinder unerreichbar ist. Lagern Sie das Gerät nicht auf oder neben Düngemitteln, Benzin oder anderen Chemikalien. Schutz der Umwelt Elektrogeräte, alte Akkus und Ladegeräte dürfen nicht im Hausmüll entsorgt werden! Das Gerät muss einer ofziellen Recycling-Sammelstelle zur getrennten Entsorgung zugeführt werden. Elektrogeräte müssen bei einem umweltfreundlichen Recycling-Betrieb abgegeben werden25GESTRÜPPSCHNEIDERAUFSATZ — BCA1200

FEHLERBEHEBUNG PROBLEM

Gestrüppschneider lässt sich nicht starten. ◾ Der Akku ist nicht am Kombimotor angebracht. ◾ Akku in den Kombimotor einsetzen. ◾ Kein elektrischer Kontakt zwischen Kombimotor und Akku. ◾ Akku abnehmen, Kontakte überprüfen und wiedereinsetzen, bis er einrastet. ◾ Der Akku ist leer. ◾ Akku mit den in dieser Anleitung aufgeführten EGO-Ladegeräten auaden. ◾ Der Hebel zum Entriegeln und der Auslöser werden nicht gleichzeitig gedrückt. ◾ Halten Sie den Hebel zum Entriegeln gedrückt und drücken Sie dann den Ein-/Ausschalter, um den Gestrüppschneider einzuschalten.Gestrüppschneider stoppt während des Schneidens. ◾ Der Motor ist überlastet. ◾ Der Motor kommt wieder in Schwung, wenn die Last abgenommen wird. Für durchgehendes Arbeiten die Last des Kombimotors verringern. ◾ Akku oder Kombimotor sind zu heiß. ◾ Lassen Sie den Akku und den Kombimotor unter 67° C abkühlen. ◾ Der Akkusatz ist nicht mit dem Werkzeug verbunden. ◾ Setzen Sie den Akkusatz wieder ein. ◾ Der Akkusatz ist leer. ◾ Akku mit den in dieser Anleitung aufgeführten EGO-Ladegeräten auaden. GARANTIE

EGO GEWÄHRLEISTUNGSRICHTLINIE

Bitte besuchen Sie unsere website egopowerplus.eu mit den kompletten EGO Garantiebedingungen.ACCESSOIRE POUR DÉBROUSSAILLEUSE — BCA120026
