LIETOŠANAS INSTRUKCIJA PH1420E EGO

BRĪDINĀJUMS. Lai garantētu drošību un uzticamību, ierīces remontu un tās detaļu nomaiņu veikt drīkst tikai kvalicēts apkopes tehniķis.

Drošības apzīmējumu nolūks ir pievērst uzmanību iespējamiem apdraudējumiem. Drošības apzīmējumiem un to skaidrojumiem jāpievērš īpaša uzmanība, un tie pilnībā jāizprot. Apzīmējumu brīdinājumi paši par sevi nenovērš apdraudējumu. Apzīmējumos iekļautie norādījumi un brīdinājumi neaizstāj atbilstošus darba drošības pasākumus. BRĪDINĀJUMS. Pirms šī darbarīka lietošanas noteikti izlasiet un izprotiet visus šajā lietošanas rokasgrāmatā iekļautos norādījumus, tostarp visus drošības brīdinājumu apzīmējumus, piemēram, „BĪSTAMI”, „BRĪDINĀJUMS” un „UZMANĪBU!”. Neievērojot tālāk uzskaitītos norādījumus, var rasties elektrotrauma, aizdegšanās un/vai smaga trauma.

DROŠĪBAS BRĪDINĀJUMA APZĪMĒJUMS: Atbilst norādei BĪSTAMI, BRĪDINĀJUMS vai UZMANĪBU! Var tikt izmantots kopā ar citiem apzīmējumiem un piktogrammām. RĪDINĀJUMS. Mehanizēto darbarīku lietošanas laikā acīs var iekļūt svešķermeņi, kas savukārt var radīt smagu acu traumu. Pirms mehanizētā darbarīka izmantošanas vienmēr uzlieciet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnu sejas aizsargu (ja nepieciešams). Uz parastajām brillēm vai standarta aizsargbrillēm ar sānu aizsargiem ieteicams uzlikt plata skata leņķa drošības masku.

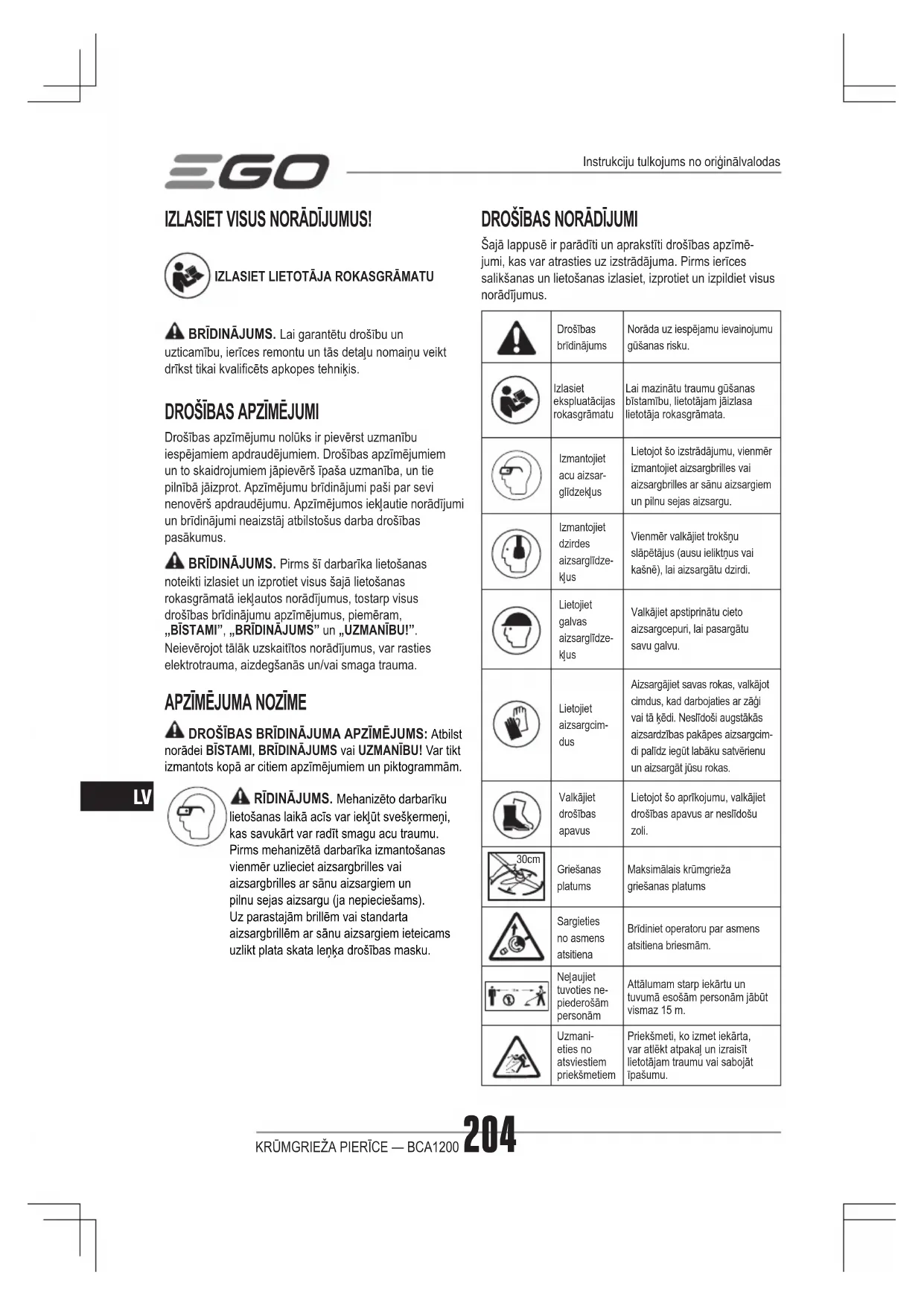

Šajā lappusē ir parādīti un aprakstīti drošības apzīmē- jumi, kas var atrasties uz izstrādājuma. Pirms ierīces salikšanas un lietošanas izlasiet, izprotiet un izpildiet visus norādījumus. Drošības brīdinājumsNorāda uz iespējamu ievainojumu gūšanas risku.Izlasiet ekspluatācijas rokasgrāmatuLai mazinātu traumu gūšanas bīstamību, lietotājam jāizlasa lietotāja rokasgrāmata.Izmantojiet acu aizsar-glīdzekļusLietojot šo izstrādājumu, vienmēr izmantojiet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnu sejas aizsargu.Izmantojiet dzirdes aizsarglīdze- kļus Vienmēr valkājiet trokšņu slāpētājus (ausu ieliktņus vai kašnē), lai aizsargātu dzirdi.Lietojiet galvas aizsarglīdze- kļus Valkājiet apstiprinātu cieto aizsargcepuri, lai pasargātu savu galvu.Lietojiet aizsargcim- dus Aizsargājiet savas rokas, valkājot cimdus, kad darbojaties ar zāģi vai tā ķēdi. Neslīdoši augstākās aizsardzības pakāpes aizsargcim-di palīdz iegūt labāku satvērienu un aizsargāt jūsu rokas.Valkājiet drošības apavusLietojot šo aprīkojumu, valkājiet drošības apavus ar neslīdošu zoli. 30cm Griešanas platumsMaksimālais krūmgrieža griešanas platumsSargieties no asmens atsitienaBrīdiniet operatoru par asmens atsitiena briesmām. Neļaujiet tuvoties ne-piederošām personāmAttālumam starp iekārtu un tuvumā esošām personām jābūt vismaz 15 m.Uzmani-eties no atsviestiem priekšmetiemPriekšmeti, ko izmet iekārta, var atlēkt atpakaļ un izraisīt lietotājam traumu vai sabojāt īpašumu. Instrukciju tulkojums no oriģinālvalodasKRŪMGRIEŽA PIERĪCE — BCA1200 205

Instrukciju tulkojums no oriģinālvalodas Akumulators pirms apko-pes darbu veikšanas ir jāatvienoPirms apkopes vai tīrīšanas darbu veikšanas atvienojiet akumulatora bloku no auklas trimmera.

Šis izstrādājums atbilst piemēro-jamajām Eiropas Komisijas (EK) direktīvām. UKCA Šis produkts atbilst spēkā esošajiem Apvienotās Karalistes tiesību aktiem.

EEIA Elektriskos izstrādājumus nedrīkst utilizēt kopā ar sadzīves atkritumiem. Nogādājiet tos pilnvarotam atkritumu pār-strādātājam.

TroksnisGarantētais trokšņa jaudas līme-nis. Trokšņa emisija vidē atbilst Eiropas Komisijas direktīvas prasībām.V Volti Spriegumsmm Milimetrs Garums vai izmērscm Centimetrs Garums vai izmērskg Kilograms Svars

Apgriezienu skaits bez slodzes Rotācijas ātrums bez slodzes min

Minūtē Apgriezieni minūtēVISPĀRĪGI DROŠĪBAS BRĪDINĀJUMI ATTIECĪBĀ UZ IEKĀRTU BRĪDINĀJUMS! Izlasiet visus šīs iekārtas dokumentācijā norādītos drošības brīdinājumus, norādījumus, specikācijas un aplūkojiet attēlus. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai smagus savainojumus.Saglabājiet visus brīdinājumus un instrukcijas turpmākai atsaucei.brīdinājumos lietotais termins „iekārta” attiecas uz elektriski darbināmu iekārtu, kuras barošanu nodrošina elektrotīkls (ar elektrokabeli) vai akumulators (bez elektrokabeļa).DARBA ZONAS DROŠĪBA ◾ Uzturiet darba zonu tīru un labi apgaismotu. Nesakārtotā un slikti apgaismotā darba zonā var notikt nelaimes gadījumi. ◾ Nedarbiniet instrumentus eksplozīvās vidēs, piemēram, uzliesmojošu šķidrumu, gāzu vai putekļu klātbūtnē. Instrumenti var radīt dzirksteles, kas var aizdedzināt putekļus vai tvaikus. ◾ Neļaujiet bērniem un klātesošajiem atrasties instrumenta tuvumā, kamēr tas darbojas. Apjukuma brīdī jūs varat zaudēt vadību pār ierīci.ELEKTRISKĀ DROŠĪBA ◾ Instrumenta kontaktdakšai ir jāatbilst kontaktligzdai. Nekad nekādā veidā nepārveidojiet kontaktdakšu. Neizmantojiet adaptera kontaktdakšas kopā ar iezemētiem instrumentiem. Lietojot nepārveidotas kontaktdakšas un atbilstošas kontaktligzdas, tiek samazināts elektriskās strāvas trieciena risks. ◾ Nepieskarieties sazemētām virsmām, piemēram cauruļvadiem, radiatoriem, plītīm un ledusskapjiem. Ķermenim sazemējoties, tiek palielināts elektriskās strāvas trieciena risks. ◾ Nedarbiniet iekārtu lietū vai mitros apstākļos. Ūdens, kas iekļūst iekārtā, var palielināt elektriskās strāvas trieciena vai darbības traucējumu risku, kas var izraisīt miesas bojājumus. ◾ Nebojājiet strāvas vadu. Nekādā gadījumā nenesiet, nevelciet vai neatvienojiet instrumentu aiz strāvas vada. Sargājiet strāvas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāti vai sapinušies strāvas vadi palielina elektriskās strāvas trieciena risku. ◾ Strādājot ar instrumentu ārpus telpām, izmantojiet tikai tādus pagarinātājus, kas ir paredzēti lietošanai ārpus telpām. Āra darbiem paredzēta vadu pagarinātāja izmantošana samazina elektriskās strāvas trieciena risku. ◾ Ja tomēr iekārtas darbināšana mitrā vidē ir neizbēgama, izmantojiet ar zemslēguma ķēžu pārtraucēju (GFCI) aizsargātu avotu. Izmantojot GFCI, tiek samazināts elektriskās strāvas trieciena risks.PERSONĪGĀ DROŠĪBA ◾ Izmantojot instrumentu, esiet modri, sekojiet līdzi savām darbībām un rīkojieties saprātīgi. Nelietojiet instrumentu, ja esat noguruši vai atrodaties apreibinošu vielu, alkohola vai medikamentu ietekmē. Brīdis neuzmanības, darbojoties ar instrumentiem, var izraisīt smagus savainojumus.KRŪMGRIEŽA PIERĪCE — BCA1200 206

◾ Izmantojiet individuālos aizsarglīdzekļus. Vienmēr valkājiet acu aizsarglīdzekļus. Ja tiek lietots darba specikai atbilstošs aizsargaprīkojums, piemēram, maska ar putekļu ltru, neslīdoši darba apavi, ķivere vai austiņas, samazinās traumu gūšanas risks. ◾ Novērsiet nejaušas ieslēgšanās iespējamību. Pirms instrumenta pievienošanas strāvas avotam un/vai akumulatoram pārliecinieties, ka slēdzis atrodas izslēgšanas pozīcijā. Pārnēsājot iekārtu ar pirkstu uz slēdža vai iedarbinot iekārtot, kas jau ir ieslēgtā stāvoklī, var notikt nelaimes gadījums. ◾ Pirms instrumenta ieslēgšanas noņemiet visas regulēšanas vai uzgriežņu atslēgas. Uzgriežņu vai regulēšanas atslēga, kas palikusi piestiprināta pie instrumenta rotējošās daļas, var radīt savainojumus. ◾ Nepārvērtējiet savas spējas. Ieņemiet pareizu stāju un vienmēr saglabājiet līdzsvaru. Tas ļauj labāk kontrolēt instrumentu neparedzētās situācijās. ◾ Valkājiet atbilstošu apģērbu. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Sargājiet matus, apģērbu un cimdus no kustīgajām daļām. Vaļīgs apģērbs, rotaslietas vai gari mati var ieķerties iekārtas kustīgajās daļās. ◾ Ja iekārtas ir paredzētas savienošanai ar putekļu nosūkšanas un savākšanas iekārtām, pārliecinieties, vai tās ir pieslēgtas un tiek izmantotas pareizi. Putekļu savākšanas ierīču izmantošana var samazināt ar putekļiem saistītos apdraudējumus. ◾ Nepieļaujiet, ka instrumenta bieža lietošana izraisa nevērīgu attieksmi darbā ar to, un neignorējiet ar instrumenta lietošanu saistītos drošības principus. Viens brīdis neuzmanības var izraisīt nopietnas traumas. IEKĀRTAS LIETOŠANA UN KOPŠANA ◾ Nepiespiediet instrumentu ar spēku. Izmantojiet lietojuma nolūkam atbilstošo instrumentu. Pareizais instruments nodrošinās labākus rezultātus un būs drošāks darba ātrumā, kuram tas ir paredzēts. ◾ Nelietojiet instrumentu, ja slēdzis to neieslēdz un neizslēdz. Instruments, ko nevar ieslēgt un izslēgt ar slēdzi, ir bīstams un jāsalabo. ◾ Pirms jebkādu pielāgojumu veikšanas, piederumu maiņas vai iekārtas novietošanas glabāšanā atvienojiet kontaktdakšu no barošanas avota un/ vai izņemiet no iekārtas akumulatoru, ja tas ir iespējams. Šie drošības pasākumi palīdzēs izvairīties nejaušas instrumenta ieslēgšanas riska. ◾ Ja instruments kādu laiku netiek lietots, uzglabājiet to bērniem nepieejamā vietā un neļaujiet ar instrumentu darboties personām, kas to nepārzina vai nav izlasījušas šo instrukciju. Instrumenti ir bīstami, ja ar tiem darbojas neapmācīti lietotāji. ◾ Uzturiet instrumentus un piederumus darba kārtībā. Pārbaudiet, vai kustīgās daļas nav zaudējušas savienojuma precizitāti, vai kāda detaļa nav salūzusi vai nav kāda cita kļūme, kas var ietekmēt instrumenta darbību. Ja ir radušies bojājumi, pirms lietošanas lieciet salabot instrumentu. Daudzus nelaimes gadījumus izraisa slikti uzturēti instrumenti. ◾ Griezējinstrumentiem jābūt asiem un tīriem. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām retāk iestrēgst un ir vieglāk vadāmi. ◾ Lietojiet iekārtu, tās piederumus un uzgaļus atbilstoši šiem norādījumiem, ņemot vērā darba apstākļus un veicamo uzdevumu. Instrumenta lietošana neparedzētiem mērķiem var radīt bīstamu situāciju. ◾ Rokturiem un satveršanas daļām jābūt sausām, tīrām un uz tām nedrīkst būt eļļa vai smērviela. Ja rokturi un satveršanas daļas ir mitras, tās novērsīs drošu instrumenta vadāmību un kontroli neparedzētās situācijās.

AKUMULATORA IEKĀRTAS LIETOŠANA UN

KOPŠANA ◾ Uzlādējiet instrumentu tikai ar ražotāja noteikto lādētāju. Lādētājs, kas paredzēts lietošanai tikai ar viena veida akumulatoru bloku, var radīt aizdegšanās draudus, ja to izmanto kopā ar citu akumulatoru bloku. ◾ Lietojiet instrumentus kopā tikai ar tiem paredzētiem akumulatoriem. Jebkura cita akumulatoru bloka lietošana var radīt traumu gūšanas un aizdegšanās risku. ◾ Kad akumulatoru bloks netiek izmantots, neglabājiet to citu metāla priekšmetu, piemēram, papīra saspraužu, monētu, atslēgu, naglu, skrūvju vai citu sīku metāla priekšmetu, kas var veidot savienojumu starp spailēm, tuvumā. Akumulatora spaiļu īsslēgums var izraisīt aizdegšanos vai ugunsgrēku. ◾ Nepareizas rīcības gadījumā no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja tas nejauši nokļuvis uz ādas, noskalojiet ar ūdeni. Ja šķidrums iekļuvis acīs, nekavējoties meklējiet medicīnisko palīdzību. No akumulatora izkļuvušais šķidrums var izraisīt kairinājumu vai apdegumus. ◾ Nelietojiet bojātu vai pārveidotu akumulatoru vai instrumentu. Bojātu vai pārveidotu akumulatoru izmantošana var radīt neparedzamus apstākļus, kas rada aizdegšanās, sprādziena vai traumas gūšanas draudus. ◾ Nepakļaujiet akumulatoru vai instrumentu uguns liesmu vai pārmērīgas temperatūras iedarbībai. Uguns liesmu iedarbība vai temperatūra virs 130 °C var izraisīt sprādzienu. ◾ Izpildiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai instrumentu ārpus instrukcijās norādītajām temperatūras vērtībām.KRŪMGRIEŽA PIERĪCE — BCA1200 207

Ja iekārta tiek uzlādēta nepareizi vai tiek pārsniegtas instrukcijās norādītās uzlādēšanas temperatūras vērtības, akumulators var sabojāties un palielināt aizdegšanās risku. ◾ BRĪDINĀJUMS! Izlasiet visus ar šo elektroinstrumentu saistītos drošības brīdinājumus, norādījumus, specikācijas un aplūkojiet attēlus. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai nopietnas traumas. Saglabājiet visus brīdinājumus un instrukcijas turpmākai atsaucei. SAGLABĀJIET VISUS BRĪDINĀJUMUS UN INSTRUKCIJAS TURPMĀKAI ATSAUCEI.

INSTRUMENTA LIETOŠANAS APGŪŠANA

◾ Rūpīgi izlasiet instrukcijas. Iepazīstieties ar instrumenta vadības elementiem un pareizu lietošanu. ◾ Nekad neļaujiet cilvēkiem, kuri nav iepazinušies ar šīm instrukcijām, kā arī bērniem, lietot šo instrumentu. Vietējie noteikumi var ierobežot instrumenta lietotāja vecumu. ◾ Ņemiet vērā, ka instrumenta lietotājs vai operators ir atbildīgs par negadījumiem vai apdraudējumiem, kas var rasties citiem cilvēkiem vai īpašumam.

SAGATAVOŠANĀS DARBAM

◾ Nelietojiet instrumentu, ja tuvumā ir cilvēki, it īpaši bērni vai mājdzīvnieki. ◾ Izmantojot instrumentu, vienmēr lietojiet acu aizsarglīdzekļus un izturīgus apavus. ◾ Attālumam starp instrumentu un tuvumā esošām nepiederošām personām jābūt vismaz 15 m. ◾ Nedarbināt instrumentu, ja operators ir noguris, saslimis vai atrodas alkohola vai citu apreibinošu vielu ietekmē. EKSPLUATĀCIJA ◾ Lietojiet instrumentu tikai dienas laikā vai labā mākslīgā apgaismojumā. ◾ Nekādā gadījumā neizmantojiet instrumentu ar bojātiem aizsargiem vai pārsegiem vai bez aizsargiem un pārsegiem. ◾ Iedarbiniet motoru tikai tad, ja rokas un kājas neatrodas griezējelementu tuvumā. ◾ Vienmēr atvienojiet instrumentu no barošanas avota (proti, izņemiet akumulatoru bloku) šādos gadījumos: ◾ atstājot instrumentu bez uzraudzības; ◾ pirms nosprostojuma iztīrīšanas; ◾ pirms veicat instrumentam pārbaudes, tīrīšanas vai apkopes darbus; ◾ pēc elektroinstrumenta sadursmes ar svešķermeni; ◾ ja instruments sāk neparasti vibrēt. ◾ Nepieļaujiet traumu rašanos, kājām un rokām saskaroties ar griezējelementiem. ◾ Gādājiet, lai ventilācijas atverēs nebūtu gružu.

APKOPE UN UZGLABĀŠANA

◾ Pirms instrumenta apkopes vai tīrīšanas darbu veikšanas atvienojiet to no barošanas avota (proti, izņemiet akumulatoru bloku). ◾ Izmantojiet tikai ražotāja ieteiktās rezerves daļas un piederumus. ◾ Regulāri pārbaudiet instrumentu un veiciet tam apkopi. Uzticiet instrumenta remontdarbus tikai pilnvarotam remonta tehniķim. ◾ Ja instrumentu nelietojat, novietojiet to bērniem neaizsniedzamā vietā.

CITI DROŠĪBAS BRĪDINĀJUMI

◾ Izvairieties no bīstamas vides — nelietojiet instrumentu mitrās vai slapjās vietās slīpumā. ◾ Aizsargiem jābūt uzstādītiem tiem paredzētajās vietās un jābūt labā darba stāvoklī. ◾ Neturiet rokas un kājas griešanas zonā. ◾ Lai mazinātu traumu rašanās iespējamību, nekādā gadījumā nestrādājiet, stāvot uz trepēm vai uz cita nedroša balsta. Nekad neturiet griešanas ierīci augstāk par ķermeņa vidukli. ◾ Darbarīka lietošanas laikā regulāri pārbaudiet griešanas ierīci vai arī dariet to uzreiz, līdzko konstatējat būtiskas izmaiņas griešanas darbībā. ◾ Lai sasniegtu vislabākos rezultātus, uzlādējiet akumulatoru vietā, kur temperatūra ir augstāka par 5 °C un zemāka par 40 °C. Neuzglabājiet to ārpus telpām vai transportlīdzeklī. ◾ Ja strādājot ar ierīci kāds jums tuvojas, apturiet motoru un griešanas ierīci. ◾ Brīdiniet operatoru par briesmām, ko var radīt asmens atsitiens (tikai griežot ar 3 zobu asmeni). ◾ Asmens atsitiens var rasties, ja rotējošs asmens saskaras ar priekšmetu, ko tas uzreiz nesagriež. ◾ Asmens atsitiens var būt pietiekami spēcīgs, lai pagrūstu ierīci un/vai operatoru jebkurā virzienā, un, iespējams, zaudētu vadību pār ierīci. ◾ Asmens atsitiens var atgadīties pēkšņi, ja asmens ieķeras, saķeras vai apstājas motors. ◾ Asmens atsitiens biežāk rodas zonās, kur ir grūti saskatīt zāģējamo materiālu. ◾ Nepiestipriniet asmeni pie ierīces, ja nav atbilstoši uzstādītas visas nepieciešamāsKRŪMGRIEŽA PIERĪCE — BCA1200 208

detaļas. Ja netiek izmantotas atbilstošas detaļas, asmens var nokrist no ierīces un nopietni savainot operatoru un/vai apkārtējos cilvēkus. Atbrīvojieties no asmeņiem, kas jebkādā veidā ir saliekti, līkumaini, ieplaisājuši, salūzuši vai sabojāti. Izmantojiet asu asmeni. Neass asmens var ieķerties un izraisīt atsitienu (tikai griežot ar 3 zobu asmeni). ◾ Kustīgs asmens / aukla, kas pēc motora apturēšanas vai sprūda atlaišanas turpina griezties, var radīt traumas. Nenovērsiet uzmanību no asmens / auklas, līdz tie nav pilnībā pārstājuši griezties. ◾ Akumulatora darbarīkus nav nepieciešams pieslēgt elektrotīklam, tādēļ tie vienmēr ir darbības stāvoklī. Pat, ja darbarīks nedarbojas, vienmēr sargieties no iespējama apdraudējuma. Ievērojiet piesardzību, veicot apkopes vai uzturēšanas darbus. ◾ Nemazgājiet ar šļūteni; nepieļaujiet ūdens iekļūšanu motorā un elektriskajos savienojumos. ◾ Gadījumos, kas nav aprakstīti šajā rokasgrāmatā, esiet uzmanīgi un rīkojieties prātīgi. Lai saņemtu palīdzību, sazinieties ar EGO klientu apkalpošanas centru. ◾ Izmantojiet tikai A attēlā uzskaitītos akumulatora blokus un lādētājus. SAGLABĀJIET ŠOS NORĀDĪJUMUS! SPECIFIKĀCIJAS Griešanas platums 30 cmĀtrums, strādājot bez slodzes 5000/6000 min Svars (bez akumulatora bloka) 1,82 kgIeteicamā darba temperatūra 0°C-40°CIeteicamā uzglabāšanas temperatūra -20°C-70°CIzmērītais skaņas jaudas līmenis L

96,5 dB(A) K=1,88 dB(A) (PH1400E)93,2 dB(A) K=0,35 dB(A) (PH1420E)91 dB(A) K=1,1 dB(A) (PHX1600)Skaņas spiediena līmenis pie operato-ra auss L 84,5 dB(A) K=3 dB(A) (PH1400E)83,9 dB(A) K=3 dB(A) (PH1420E)83 dB(A) K=3 dB(A) (PHX1600)Garantētais skaņas jaudas līmenis L

(mērīts saskaņā ar 2000/14/EK)98 dB(A)Vibrācija a Priekšējais palīgrok-turis2,8 m/s

(PHX1600) ◾ Iepriekš minētie parametri ir pārbaudīti un izmērīti kopā ar instrumentgalvu PH1400E/PH1420E/PHX1600. ◾ Norādītā kopējā vibrācijas vērtība tika mērīta saskaņā ar parastu mērīšanas paņēmienu; tā var tikt izmantota darbarīku salīdzināšanai. ◾ Norādīto kopējo vibrācijas vērtību var izmantot arī sākotnējai ietekmes izvērtēšanai. PIEZĪME: Vibrācijas līmenis mehanizētā darbarīka lietošanas laikā var atšķirties no norādītās vērtības, ar kādu tiek lietots darbarīks. Lai aizsargātu operatoru, jāizmanto cimdi un dzirdes aizsarglīdzekļi. Ieteicamais asmens DAĻAS NOSAUKUMS MODEĻA NUMURSKrūmgrieža asmens ABB1203KRŪMGRIEŽA PIERĪCE — BCA1200 209

Krūmgrieža pierīce 1 Asmens un asmens futrālis 1 Aizsargs 1 Aizsargs (lietošanai kopā TIKAI ar trimera galvu)

Sešstūru Uzgriežņu Atslēga 1 Daudzfunkciju uzgriežņu atslēga 1 Lietošanas rokasgrāmata 1 APRAKSTS PĀRZINIET SAVA KRŪMGRIEŽA PIERĪCI (A att.)

2. Krūmgrieža vārpsta

9. Vārpstas bloķēšanas atvere

11. Daudzfunkciju uzgriežņu atslēga

12. Sešskaldņu uzgriežņu atslēga

13. Aizsarga piederums

(lietošanai kopā TIKAI ar trimera galvu) BRĪDINĀJUMS! Nekādā gadījumā nelietojiet darbarīku, ja nav nostiprināts aizsargs. Aizsargam vienmēr jāatrodas uz darbarīka, lai aizsargātu lietotāju! BRĪDINĀJUMS! Ja darbarīks tiek izmantots kā auklas trimeris, kas aprīkots ar trimera galvu, aizsargam jāuzstāda aizsarga piederums. Šo noteikumu neievērošanas rezultātā var tikt padota pārāk gara griešanas aukla un motoram var rasties pārslodze. MONTĀŽA BRĪDINĀJUMS. Ja kāda no daļām trūkst vai ir bojāta, nelietojiet šo izstrādājumu, līdz daļas ir nomainītas. Izmantojot šo izstrādājumu, ja trūkst kāda no daļām vai arī tā ir bojāta, var rasties smagas traumas. BRĪDINĀJUMS. Nemēģiniet pārveidot šo izstrādājumu vai pievienot piederumus, kuru izmantošana šajā auklas trimerī nav ieteicama. Jebkādas šādas izmaiņas vai pārveidojumi ir ierīces neatbilstoša lietošana un var izraisīt bīstamu situāciju un smagu traumu. BRĪDINĀJUMS. Lai nepieļautu nejaušu iekārtas ieslēgšanos, kas var radīt smagas traumas, to saliekot, vienmēr izņemiet no tās akumulatoru bloku. BRĪDINĀJUMS. Ja iekārtai tiek uzstādīta krūmgrieža galva, uzstādiet arī drošības barjeras stieni.

AIZSARGA UZSTĀDĪŠANA

BRĪDINĀJUMS. Uzstādot vai nomainot aizsargu, vienmēr valkājiet cimdus. Sargieties no asmens, kas atrodas uz aizsarga, un aizsargājiet rokas pret sagriešanos. BRĪDINĀJUMS. Nekādā gadījumā nedarbiniet iekārtu, ja nav nostiprināts aizsargs. Aizsargam vienmēr jābūt uzstādītam uz iekārtas, lai aizsargātu lietotāju! Kad aizsargs ir piestiprināts, nekad nemēģiniet to noņemt vai regulēt; ja aizsargs ir jānomaina, nogādājiet to kvalicētam apkopes tehniķim! Atskrūvējiet un izņemiet abas skrūves no trimmera kāta pamatnes (C att.), novietojiet aizsarga montāžas caurumus vienā līmenī ar pamatnes caurumiem, pēc tam piestipriniet aizsargu kāta pamatnei kopā ar abām atsperu paplāksnēm (D att.). Pārliecinieties, ka aizsargs ir piestiprināts pareizi tā, kā norādīts C un D attēlos; nepareiza montāža ir ļoti bīstama!

1. Asmens tiek piegādāts kopā ar futrāli. Futrālis ir

jānoņem pirms asmens uzstādīšanas uz krūmgrieža, atskrūvējot stiepļu skavu no futrāļa āķa (E att.). D un Eattēla detaļu aprakstu skatiet tālāk. E-1 Āķis E-2 Stiepļu skava

2. Pagrieziet ārējo atloku, lai salāgotu spraugu iekšējā

atlokā ar vārpstas bloķēšanas atveri pārnesumkārbā (F att.).

3. Ievietojiet salāgotajās atverēs komplektācijā iekļauto

sešskaldņu uzgriežņu atslēgu, kas funkcionē kā stabilizators (G att.). F un G attēla detaļu aprakstu skatīt zemāk: F-1 Pārnesumkārba F-3 Ārējais atloks F-2 Salāgotas vārpstas bloķēšanas atveres G-1 Stabilizators

— komplektācijā iekļauto daudzfunkciju uzgriežņu atslēgu, lai atskrūvētu uzgriezni bultiņas virzienā, kas atzīmēta uz ārējā atloka, un noņemiet uzgriezni un ārējo atloku. Saglabājiet tos, lai pēc tam varētu vēlreiz salikt kopā (H att.).5. Uzstādiet asmeni uz motora vārpstas tā, lai asmens virsma atrastos vienā līmenī ar iekšējā atloka virsmas izliekumu. Pēc tam uzstādiet ārējo atloku un uzgriezni (I att.). Pievelciet uzgriezni ar roku PRETĒJI PULKSTEŅRĀDĪTĀJA KUSTĪBAS VIRZIENAM. D un I attēla detaļu aprakstu skatiet tālāk.I-1 Iekšējā atloka izliekumsI-4 Ārējais atloksI-2 Motora vārpsta I-5 AsmensI-3 Uzgrieznis6. Lai salāgotu spraugu iekšējā atlokā ar vārpstas bloķēšanas atveri pārnesumkārbā, pagrieziet ārējo atloku un ievietojiet salāgotajās atverēs komplektācijā iekļauto sešskaldņu uzgriežņu atslēgu, lai tā funkcionētu kā stabilizators, kā tas iepriekš norādīts 2. un 3. punktā.7. Atbalstiet krūmgrieži galvu pret cietu virsmu. Ar vienu roku satveriet asmeni un ar otru roku — komplektācijā iekļauto daudzfunkciju uzgriežņu atslēgu, lai pieskrūvētu uzgriezni bultiņas virzienā, kas atzīmēta uz ārējā atloka (J att.). Aizsarga piederuma izmantošana PIEZĪME. Ja darbarīks tiek izmantots kā auklas trimeris, kas aprīkots ar trimera galvu, aizsarga piederumam ir jābūt uzstādītam uz aizsarga.Nostipriniet aizsarga piederumu uz aizsarga, pievelkot trīs skrūves ar komplektācijā iekļauto sešskaldņu uzgriežņu atslēgu. Šo noteikumu neievērošanas rezultātā var tikt padota pārāk gara griešanas aukla un motoram var rasties pārslodze. KRŪMGRIEŽA PIERĪCES PIESTIPRINĀŠANA INSTRUMENTGALVAI Šī krūmgrieža pierīce ir paredzēta lietošanai kopā ar EGO instrumentgalvu PH1400E/PH1420E/PHX1600.Skatiet instrumentgalvas PH1400E/PH1420E/PHX1600 operatora rokasgrāmatā sadaļu „PIERĪCES PIESTI-PRINĀŠANA INSTRUMENTGALVAI”. LIETOŠANA BRĪDINĀJUMS. Iepazīstot darbu ar šo ierīci, nekļūstiet nolaidīgs. Atcerieties, ka neuzmanība sekundes daļā var radīt smagu traumu. BRĪDINĀJUMS. Vienmēr izmantojiet acu aizsarglīdzekļus ar sānu aizsargiem. Kopā ar dzirdes aizsarglīdzekļiem. To nedarot, acīs var tikt iesviesti svešķermeņi, kā arī rasties citas smagas traumas. PIELIETOJUMS Šo izstrādājumu var lietot tālāk norādītajam mērķim — ◾ stiebrzāles, nezāles savvaļas audzes un krūmāju apgriešana, aunaudzes retināšana, kuriem maksimālais kāta diametrs ir 2 cm. PIEZĪME. Darbarīku drīkst izmantot tikai aprakstītajam mērķim. Izmantošana jebkādā citā veidā tiks uzskatīta par neatbilstošu lietošanu. KRŪMGRIEŽA LIETOŠANA KOPĀ AR INSTRUMENTGALVU BRĪDINĀJUMS! Ģērbieties atbilstīgi, lai mazinātu traumu rašanās draudus, lietojot šo darbarīku. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Izmantojiet acu un dzirdes aizsarglīdzekļus. Valkājiet izturīgas, garas bikses, apavus un cimdus. Nevalkājiet īsās bikses, sandales; nestaigājiet basām kājām. Uzlieciet plecu siksnu ekspluatācijai labākā un drošākā stāvoklī. Noregulējiet siksnu ērtā darba pozīcijā. Turiet krūmgriezi ar vienu roka uz aizmugurējā roktura, savukārt ar otru roku — priekšējā palīgroktura. Strādājot ar darbarīku, turiet to stingri ar abām rokām. Turiet krūmgriezi ērtā pozīcijā, aizmugurējam rokturim atrodoties gurnu augstumā. Turiet darbarīku stingi un saglabājiet līdzsvaru, stāvot uz abām kājām. Nostājieties tā, lai griešanas asmens atsitiena brīdī neizjauktu jūsu stājas līdzsvaru (B att.). BRĪDINĀJUMS! Plecu siksnai ir arī ātrās atbrīvošanas mehānisms bīstamām situācijām. Avārijas situācijas gadījumā nekavējoties noņemiet siksnu no pleca neatkarīgi no tā, kādā pozīcijā tā atrodas. Lai apgrieztu savvaļas audzi un krūmājus, nolaidiet rotējošo asmeni lejā virs audzes, šādi iegūstot kapāšanas efektu. Griežot pie zemes, izmantojiet krūmgriezi kā izkapti (pļaujot pa labi un pa kreisi). Nekad neizmantojiet griešanas pierīci augstāk par ķermeņa vidukli. BRĪDINĀJUMS! Jo augstāk no zemes atradīsies griešanas pierīce, jo lielāks būs nogriezta materiāla, kas tiek izsviests uz sāniem, izraisīts traumas risks. BRĪDINĀJUMS! Grieziet jaunaudzes vai citu koksnes materiālu līdz 2 cm diametrā ar asmens kreiso pusi, lai izvairītos no asmens atsitiena. Nemēģiniet griezt koksni,KRŪMGRIEŽA PIERĪCE — BCA1200 211

kurai ir lielāks diametrs, jo asmens var ieķerties vai paraut krūmgriezi uz priekšu. Tas var sabojāt asmeni vai krūmgriezi, vai arī jūs varat zaudēt vadību pār krūmgriezi, kas izraisa miesas bojājumus. BRĪDINĀJUMS! Nepareizas krūmgrieža asmens lietošanas rezultātā asmens var saplaisāt, sašķelties vai saplīst.Izsviestās daļas var nopietni savainot operatoru vai blakus stāvošu cilvēku. Lai samazinātu traumu risku, ir svarīgi veikt turpmāk norādītos piesardzības pasākumus. ◾ Izvairieties no saskares ar cietiem svešķermeņiem, piemēram, akmeņiem, laukakmeņiem vai metāla daļām. ◾ Nekad nezāģējiet kokmateriālus vai krūmus, kuru kāta diametrs pārsniedz 2 cm. ◾ Regulāri ik pēc neilga laika pārbaudiet, vai asmenim nav redzamu bojājumu pazīmju. Neturpiniet strādāt ar bojātu asmeni. ◾ Regulāri uzasiniet asmeni (ja tas acīmredzami kļuvis neass), un nepieciešamības gadījumā sabalansējiet to (veic kvalicēts servisa speciālists). ASMENS ATSITIENS Esiet īpaši piesardzīgi, izmantojot asmeni kopā ar šo ierīci. Asmens atsitiens ir reakcija, kas var rasties, ja rotējošs asmens saskaras ar materiālu, kuru tas nevar sagriezt. Šāda saskare var uz mirkli apturēt asmens griešanos un pēkšņi „pagrūst” ierīci projām no objekta, pret kuru asmens atsitās. Šī reakcija var būt pietiekami spēcīga, lai operators zaudētu vadību pār ierīci. Asmens atsitiens var atgadīties pēkšņi, ja asmens ieķeras, saķeras vai apstājas motors. Tas biežāk rodas zonās, kur ir grūti saskatīt zāģējamo ma-teriālu. Lai griešana būtu vienkāršāka un drošāka, pļaujiet ar krūmgriezi nezāli virzienā no labās uz kreiso pusi. Ja asmens negaidīti iestrēgst priekšmetā vai kokmateriālā, šis paņēmiens var mazināt asmens atsitiena reakciju. Pirms katras lietošanas reizes pārbaudiet, vai nav bojātu / nodilušu daļu Pārbaudiet asmeni, aizsargu un priekšējo rokturi un nomainiet detaļas, ja tās ir saplaisājušas, savijušās, salocījušās vai bojātas.Asmens mala laika gaitā var kļūt neasa. Tāpēc ieteicams ap-griezt asmeni otrādi, lai pagarinātu asmens kalpošanas laiku, un periodiski uzasināt to (veic kvalicēts servisa speciālists), vai nepieciešamības gadījumā aizstāt to ar jaunu asmeni. Iztīriet krūmgriezi pēc katras lietošanas reizes Tīrīšanas norādījumus skatīt sadaļā APKOPE. BRĪDINĀJUMS! Asmenim ir jāapstājas pilnībā pirms krūmgriezim tiek veikti tīrīšanas vai apkopes darbi. Šo noteikumu neievērošanas rezultātā darbarīks var izraisīt smagus miesas bojājumus.

DARBARĪKA PALAIŠANA / APTURĒŠANA

Skatiet instrumentgalvas PH1400E/PH1420E/PHX1600 operatora rokasgrāmatā sadaļu „INSTRUMENTGALVAS PALAIŠANA / APTURĒŠANA”. APKOPE BRĪDINĀJUMS! Pirms ierīces pārbaudīšanas, tīrīšanas vai apkopes darbu veikšanas apturiet motoru, pagaidiet, līdz apstājas visas kustīgās daļas, un izņemiet akumulatora bloku. Šo norādījumu neievērošana var radīt smagus miesas bojājumus vai kaitējumu īpašumam. BRĪDINĀJUMS! Veicot ierīces apkopi, izmantojiet tikai identiskas rezerves daļas. Jebkuru citu daļu izmantošana var radīt apdraudējumu vai izstrādājuma bojājumus. Lai garantētu drošību un uzticamību, visi remontdarbi jāveic kvalicētam servisa speciālistam. BRĪDINĀJUMS! Uzstādot vai noņemot asmeni, vai veicot tam apkopi, vienmēr valkājiet izturīgus cimdus. Esiet piesardzīgi, rīkojoties ar asmeni, un sargiet savas rokas no traumām, ko var izraisīt asmens.

Tīrot plastikāta detaļas, izvairieties no šķīdinātāju lietošanas. Vairums plastmasu ir uzņēmīgas pret dažāda veida komerciālu šķīdinātāju bojājumiem un, tos izmanto-jot, var tikt sabojātas. Lai notīrītu netīrumus, putekļus, eļļu, smērvielas u.c., izmantojiet tīras drāniņas.

◾ Izņemiet akumulatoru ◾ Ar mīkstu suku notīriet pie asmens un aizsarga pielipušos gruvešus, augsni vai zāli pēc katras lietošanas reizes. ◾ Noslaukiet darbarīka virsmu ar tīru drānu, kas samitrināta ar maigu ziepju šķīdumu. ◾ Ventilācijas atveru tīrīšanai korpusa aizmugurē izmantojiet nelielu suku vai nelielu putekļsūcēju. ◾ Ventilācijas atveres nedrīkst būt nosprostotas. Kad asmens un abas asmens malas kļuvušas neasas, lūd-zu, nogādājiet tās kvalicētam servisa speciālistam, kurš tās uzasinās, vai nepieciešamības gadījumā nomainiet asmeni.KRŪMGRIEŽA PIERĪCE — BCA1200 212

BRĪDINĀJUMS! Nodilis, ieplaisājis vai bojāts asmens var salūzt un bojāta asmens atsviestās daļas var būt bīstamas. Izsviesti priekšmeti var izraisīt nopietnas traumas. Regulāri pārbaudiet asmeni un nelietojiet krūmgriezi ar nodilušu vai bojātu asmeni. BRĪDINĀJUMS! Noņemot, asinot un uzstādot asmeni, izmantojiet atbilstošus acu aizsarglīdzekļus. Lai noņemtu asmeni

1. Izņemiet akumulatoru.

2. Lai salāgotu spraugu iekšējā atlokā ar vārpstas

bloķēšanas atveri pārnesumkārbā, pagrieziet ārējo atloku un ievietojiet salāgotajās atverēs komplektācijā iekļauto sešskaldņu uzgriežņu atslēgu, lai tā funkcionētu kā stabilizators, kā tas norādīts sadaļas „ASMENS UZSTĀDĪŠANA” 2. un 3. punktā.

3. Atbalstiet krūmgrieži galvu pret cietu virsmu. Ar vienu

roku satveriet asmeni un ar otru roku — komplektācijā iekļauto daudzfunkciju uzgriežņu atslēgu, lai atskrūvētu uzgriezni bultiņas virzienā, kas atzīmēta uz ārējā atloka, un noņemiet uzgriezni, ārējo atloku un nodilušo asmeni (L att.)

4. Pārbaudiet iekšējo atloku un atloka vāciņu un

nomainiet tos, ja tie ir nodiluši (M att.). W un M attēla detaļu aprakstu skatiet tālāk. M-1 Motora vārpsta M-5 Ārējais atloks M-2 Iekšējais atloks M-6 Uzgrieznis M-3 Atloka vāciņš M-7 Atloka sprauga M-4 Asmens

5. Uzstādiet uz motora vārpstas jaunu asmeni tādā

secībā, kāda norādīta M attēlā. Izpildiet sadaļā „ASMENS UZSTĀDĪŠANA” norādīto 5., 6. un 7. punktu.

Reduktorus pārnesumkārbā ir periodiski jāieeļļo ar redukto- ru smērvielu. Pārbaudiet pārnesumkārbā smērvielas līmeni ik pēc 50 darba stundām, noņemot kārbas pusē esošo blīvējuma skrūvi. Ja uz reduktora malām nav redzama smērviela, tad, lai uzpildītu reduktoru smērvielu līdz 3/4 ietilpības, izpildiet tālāk redzamās darbības. Neiepildiet smērvielu reduktoros līdz augšai.

1. Turiet krūmgriezi ar blīvējuma skrūvi vērstu virzienā uz

2. Atskrūvēšanai izmantojiet komplektācijā iekļauto

daudzfunkciju uzgriežņu atslēgu un izņemiet blīvējuma skrūvi.

3. Izmantojiet smērvielas šļirci (komplektācijā nav

iekļauta), lai iepildītu smērvielu caur skrūves atveri.

4. Pēc iepildīšanas aizskrūvējiet blīvējuma skrūvi.

◾ Izņemiet darbarīka akumulatoru. ◾ Lai kārtīgi notīrītu darbarīku, valkājiet izturīgus cimdus. ◾ Uzglabājiet asmeni drošā veidā, uzliekot tam futrāli (O att.). ◾ Noņemiet krūmgrieža pierīci no instrumentgalvas un nepieciešamības gadījumā uzlieciet pierīces vārpstas izvadkanālam uzgali. ◾ Uzglabājiet ierīci sausā, labi vēdināmā, aizslēdzamā vai augstā — bērniem nepieejamā — vietā. Neuzglabājiet ierīci blakus mēslojumam, benzīnam vai citām ķimikālijām. Apkārtējās vides aizsardzība Neutilizējiet elektrisko aprīkojumu, izlietoto akumulatoru un lādētāju sadzīves atkritumos! Nogādājiet šo produktu uz pilnvarotu pārstrādes punktu un sagatavojiet atkritumu šķirošanai. Elektriskās iekārtas ir jānogādā videi nekaitīgā pārstrādes rūpnīcā.KRŪMGRIEŽA PIERĪCE — BCA1200 213

Krūmgriezis nei-eslēdzas. ◾ Instrumentgalvā nav akumulatora bloka. ◾ Ievietojiet instrumentgalvā akumulatora bloku. ◾ Starp instrumentgalvu un akumulatoru bloku nav elektriskā savienojuma. ◾ Izņemiet akumulatoru, pārbaudiet kontaktus un ievietojiet to atpakaļ, līdz tas noksējas. ◾ Akumulatora bloks ir izlādējies. ◾ Uzlādējiet akumulatora bloku ar šajā rokasgrāmatā norādītajiem EGO lādētājiem. ◾ Vienlaikus nav nospiesta bloķēšanas svira un pārslēdzējs. ◾ Nospiediet bloķēšanas sviru un turiet to, tad nospiediet pārslēdzēju, lai ieslēgtu krūmgriezi.Krūmgriezis apstājas griešanas laikā. ◾ Motora pārslodze. ◾ Motors pēc noslogojuma atbrīvošanas atsāks darboties. Lai tas darbotos nepārtraukti, samaziniet instrumentgalvai slodzi. ◾ Akumulatora bloks vai instrumentgalva ir pārāk karsta. ◾ Ļaujiet akumulatoram vai instrumentgalvai atdzist, līdz temperatūra nokrītas zemāk par 67°C . ◾ Akumulatora bloks ir atvienots no darbarīka. ◾ Uzstādiet atpakaļ akumulatora bloku. ◾ Akumulatora bloks ir izlādējies. ◾ Uzlādējiet akumulatora bloku ar šajā rokasgrāmatā norādītajiem EGO lādētājiem. GARANTIJA

EGO GARANTIJAS POLITIKA
