Produkttype	Tilbehør til buskrydder
Mærke	EGO
Model	PH1420E
Skærebredde	30 cm
Tomgangshastighed	5 000 - 6 000 min⁻¹
Vægt	1,82 kg
Anbefalet driftstemperatur	0 °C til 40 °C
Anbefalet opbevaringstemperatur	-20 °C til 70 °C
Målt lydeffektniveau (LWA)	93,2 dB(A) (K=0,35 dB(A))
Lydtryksniveau (LPA)	83,9 dB(A) (K=3 dB(A))
Garanteret lydeffektniveau	98 dB(A)
Vibration (forreste håndtag)	4,14 m/s² (K=1,5 m/s²)
Vibration (bagerste håndtag)	1,88 m/s² (K=1,5 m/s²)
Strømforsyning	Batteri (trådløst)
Kompatible batterier	Se EGO-opladere anført i manualen
Anbefalet klinge	Buskrydderklinge ABB1203
Indhold i emballagen	Tilbehør, klinge- og klingebeskyttelsessæt, beskyttelsesdæksel, ekstra dæksel, 6-kantsnøgle, multinøgle, brugsanvisning
Anvendelse	Skæring af sammenfiltret græs, ukrudt, krat og unge buske op til 2 cm i diameter
Beskyttelse og sikkerhed	Beskyttelsesdæksel, klingebeskyttelse, sikkerhedsstop, klingeslag, sikkerhedsafstand 15 m, brug af PPE påkrævet
Vedligeholdelse	Rengøring efter brug, slibning eller udskiftning af klinge, smøring af gear hver 50. time
Garanti	Se egopowerplus.eu

Ofte stillede spørgsmål - PH1420E EGO

Hvordan samler jeg klingen på buskrydderen EGO PH1420E?

Fjern batteriet. Juster sporet på den indvendige flange med låsehullet og indsæt den medfølgende 6-kantsnøgle for at låse. Løsn møtrikken med multinøglen, placer klingen på akslen, og spænd derefter møtrikken mod uret. Se manualen for flere detaljer.

Hvilke sikkerhedsforanstaltninger skal man tage før brug af værktøjet?

Læs manualen. Bær altid øjen- og høreværn, tykke handsker, sikkerhedssko og lange bukser. Sørg for, at ingen personer eller dyr er inden for 15 meter. Inspicér klingen og beskyttelsesdækslet før hver brug.

Hvad er den maksimale skærebredde?

Den maksimale skærebredde er 30 cm.

Hvordan undgår man klingeslag?

Brug venstre side af klingen til at skære buske. Nær dig vegetationen fra højre mod venstre. Skær aldrig materialer med en diameter større end 2 cm. Hold klingen skarp og inspicér den regelmæssigt.

Hvordan rengør og vedligeholder jeg tilbehøret?

Fjern batteriet. Fjern affald med en blød børste. Tør af med en fugtig klud og mild sæbe. Rengør ventilationsåbningerne. Smør gearene hver 50. driftstime med passende fedt.

Hvad gør jeg, hvis buskrydderen ikke starter?

Kontrollér, at batteriet er korrekt indsat og opladet. Sørg for, at udløserhåndtaget og afbryderkontakten er trykket ind. Tjek de elektriske kontakter. Hvis problemet fortsætter, kontakt en autoriseret reparatør.

Hvilket batteri skal bruges med PH1420E?

Dette tilbehør er designet til brug med EGO-strømforsyningshovederne PH1400E, PH1420E og PHX1600. Brug kun de EGO-batterier og -opladere, der er anført i brugsanvisningen.

Hvor ofte skal gearene smøres?

Kontrollér fedtniveauet hver 50. time brug ved at fjerne tætningsskruen. Indsprøjt om nødvendigt fedt op til 3/4 af huset. Fyld ikke helt op.

Kan værktøjet bruges i regn?

Nej, brug ikke maskinen i regn eller fugtige forhold. Det øger risikoen for elektrisk stød og fejlfunktion.

Hvordan opbevarer jeg værktøjet efter brug?

Fjern batteriet. Brug tykke handsker til at rengøre værktøjet. Sæt klingebeskyttelsen på igen. Fjern tilbehøret fra strømforsyningshovedet og opbevar det på et tørt, ventileret sted, utilgængeligt for børn.

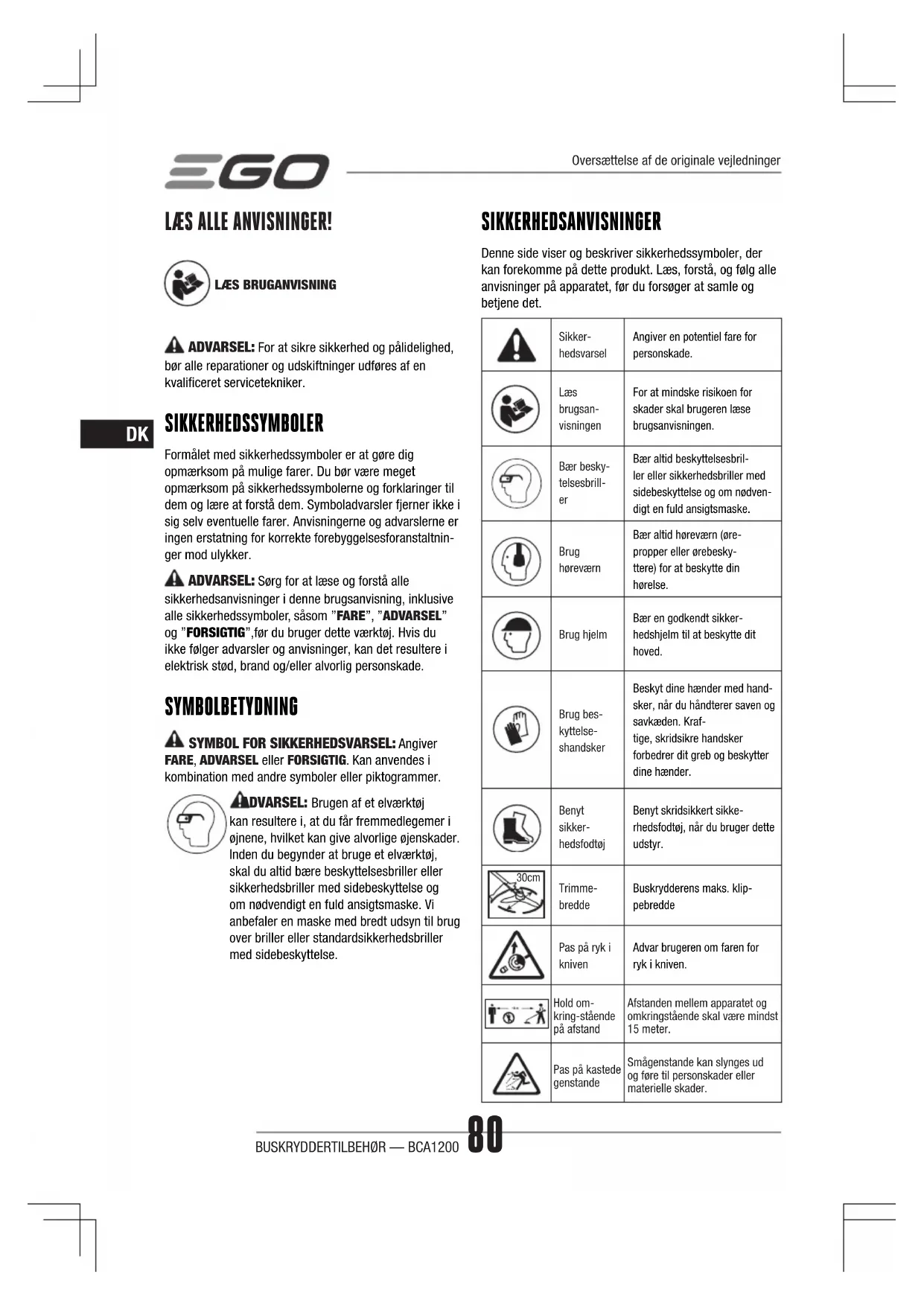

BRUGSANVISNING PH1420E EGO

DK Buskryddertilbehør 80

ADVARSEL: For at sikre sikkerhed og pålidelighed, bør alle reparationer og udskiftninger udføres af en kvalificeret servicetekniker.

SIKKERHEDSSYMBOLER

Formålet med sikkerhedssymboler er at gøre dig opmærksom på mulige farer. Du bør være meget opmærksom på sikkerhedssymbolerne og forklaringer til dem og lære at forstå dem. Symboladvarsler fjerner ikke i sig selv eventuelle farer. Anvisningerne og advarslerne er ingen erstatning for korrekte forebyggelsesforanstaltninger mod ulykker.

ADVARSEL: Sørg for at læse og forstå alle sikkerhedsanvisninger i denne brugsanvisning, inklusive alle sikkerhedssymboler, såsom "FARE", "ADVARSEL" og "FORSIGTIG", før du bruger dette værktøj. Hvis du ikke følger advarsler og anvisninger, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade.

SYMBOLBETYDNING

⚠ SYMBOL FOR SIKKERHEDSVARSEL: Angiver FARE, ADVARSEL eller FORSIGTIG. Kan anvendes i kombination med andre symboler eller piktogrammer.

ADVARSEL: Brugen af et elværktøj kan resultere i, at du får fremmedlegemer i øjnene, hvilket kan give alvorlige øjenskader. Inden du begynder at bruge et elværktøj, skal du altid bære beskyttelsesbriller eller sikkerhedsbriller med sidebeskyttelse og om nødvendigt en fuld ansigtsmaske. Vi anbefaler en maske med bredt udsyn til brug over briller eller standardsikkerhedsbriller med sidebeskyttelse.

SIKKERHEDSANVISNINGER

Denne side viser og beskriver sikkerhedssymboler, der kan forekomme på dette produkt. Læs, forstå, og følg alle anvisninger på apparatet, før du forsøger at samle og betjene det.

	Sikker-hedsvarsel	Angiver en potentiel fare for personskade.
	Læsbrugsan-visningen	For at mindske risikoen for skader skal brugeren læse brugsanvisningen.
	Bær besky-telsesbrill-er	Bær altid beskyttelsesbril-ler eller sikkerhedsbriller med sidebeskyttelse og om nødven-digt en fuld ansigtsmaske.
	Brughøreværn	Bær altid høreværn (øre-propper eller ørebesky-ttere) for at beskytte din hørelse.
	Brug hjelm	Bær en godkendt sikker-hedshjelm til at beskytte dit hoved.
	Brug bes-kyttelse-shandsker	Beskyt dine hænder med hand-sker, når du håndterer saven og savkæden. Kraf-tige, skridsikre handsker forbedrer dit greb og beskytter dine hænder.
	Benyt sikker-hedsfodtøj	Benyt skridsikkert sikke-rhedsfodtøj, når du bruger dette udstyr.
	Trimme-bredde	Buskrydderens maks. klip-pebredde
	Pas på ryk i kniven	Advar brugeren om faren for ryk i kniven.
	Hold om-kring-stående på afstand	Afstanden mellem apparatet og omkringstående skal være mindst 15 meter.
	Pas på kastede genstande	Smågenstande kan slynges ud og føre til personskader eller materielle skader.
	Afbryd batteriet før vedligehold-else	Tag batteripakken ud af kantklip-peren, før vedligeholdelses- eller rengøringsarbejdet udføres.
CE	Det Eu -ropæiske Fællesskab	Dette produkt er i overens-stemmelse med gældende EU-direktiver.
UKCA	UKCA	Dette produkt overholder gældende britisk lovgivning.
	WEEE	Affald fra elektriske pro -dukter bør ikke bortskaf-fes sammen med hushold-ningsaffald. Bring det til en godkendt genbrugsplads.
	Støj	Garanteret lydniveau. Støje-mission til miljøet opfylder EF-direktivet.
V Volt Spænding
mm Millimeter Længde eller størrelse
cm Centimeter Længde eller størrelse
kg Kg Vægt
n_0	Hasti-ghed uden be-las-tning	Rotationshastighed, uden belastning
min ^-1	Per minut Omdrejninger per minut

GENERELLE SIKKERHEDSADVARSLER TIL MASKINEN

ADVARSEL! Læs alle sikkerhedsadvarsler, instruktioner, billeder og specifikationer, der følger med denne maskine. Hvis anvisningerne nedenfor ikke følges, kan det føre til elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL FREMTIDIG REFERENCE.

■ Sørg for, at arbejdsområdet er rent og godt belyst.

Et rodet eller mørkt område kan føre til ulykker.

■ Maskinen må ikke bruges i eksplosionsfarlig atmosfære, såsom i nærheden af brændbare væsker, gasser eller støv. Maskinen danner gnister, der kan antænde støv eller dampe.

- Hold børn og tilskuere på afstand, når en maskine er i brug. Distraktioner kan medføre, at du mister kontrollen.

ELEKTRISK SIKKERHED

■ Maskinens stik skal passe til stikkontakten. Stikket må på ingen måde ændres. Brug ikke adapterstik med jordeforbundne maskiner. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød.

- Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

■ Maskinen må ikke bruges i regn eller våde forhold. Der kan trænge vand ind i maskinen, som kan øge risikoen for elektrisk stød eller funktionsfejl, og som kan føre til personskader.

- Ledningen må ikke mishandles. Brug aldrig ledningen til at bære eller trække maskinen, eller til at trække stikket ud. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger, øger risikoen for elektrisk stød.

- Hvis maskinen bruges udendørs, skal der bruges en forlængerledning, der er egnet til udendørs brug. Brug af en egnet ledning til udendørs brug, reducerer risikoen for elektrisk stød.

- Hvis en maskine skal bruges på et fugtigt sted, skal du bruge en strømforsyning med et fejlstrømsrelæ (GFCI)". Brug af et fejlstrømsrelæ, reduceres risikoen for elektrisk stød.

PERSONLIG SIKKERHED

- Vær forsigtig, hold øje med hvad du laver, og brug din sunde fornuft, når du bruger maskinen. Maskinen må ikke bruges, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af maskinen kan føre til alvorlige personskader.

■ Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Værnemidler, såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, der anvendes under passende betingelser, nedsætter risikoen for personskade.

- Forhindre utilsigtet start. Sørg for, at tænd/sluk-knappen er slukket, inden maskinen sluttes til strømkilden eller batteripakken, samt inden den løftes op eller bæres rundt. Undgå, at bære maskiner med fingeren på tænd/sluk-knappen eller strømforbundne maskiner, hvor tænd/sluk-knappen er

三GO

tændt, da dette kan føre til ulykker.

• Fjern indstillingsværktøj eller skruenøgler, før maskinen startes. Hvis en skruenøgle eller en nøgle sidder i en drejende del på maskinen, kan den føre til personskader.
• Undgå at række for langt frem. Sørg altid for at stå ordentligt fast og i god balance. Dette giver bedre kontrol over maskinen i uventede situationer.
  ■ Brug passende tøj. Undgå, at bære løstsiddende tøj eller smykker. Hold hår og tøj fra bevægelige dele. Løse tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
  ■ Hvis der monteres tilbehør til opsamling af støv eller andet, skal det sikres, at disse monteres og bruges korrekt. Brug af støvindsamlingsenheder, kan reducere støv-relaterede risici.
• Selvom du ofte bruger og har et godt kendskab til maskinen, må du ikke være overmodig eller glemme sikkerhedsprincipperne. En uagtsom handling kan forårsage alvorlig skade i en brøkdel af et sekund.

BRUG OG PLEJE AF MASKINEN

• Tving ikke maskinen. Brug den rigtige maskine til opgaven. Den rigtige maskine gør arbejdet bedre og mere sikkert, da det er beregnet til formålet.
  ■ Maskinen må ikke bruges, hvis tænd/sluk-knappen ikke kan tænde og slukke. En maskine, hvor tænd/sluk-knappen ikke dur, er farlig og skal repareres.
• Træk stikket til maskinens strømforsyning ud af stikkontakten og/eller fjern batteripakken hvis dette er muligt, inden du foretager justeringer, skifter tilbehør eller lægger maskinen til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at maskinen startes ved et uheld.
  ■ Maskiner, der ikke bruges, skal holdes ude af børns rækkevidde. Lad ikke personer, der ikke er bekendt med maskinen eller disse instruktioner, bruge maskinen. Maskinen er farligt i hænderne på brugere, der ikke ved, hvordan det skal bruges.
• Vedligehold maskinen og tilbehøret. Kontrollér, at de bevægelige dele ikke er fejljusterede eller binder eller er i en tilstand, der kan påvirke maskinens drift. Hvis maskinen er beskadiget, skal den repareres, inden den tages i brug. Mange ulykker skyldes dårligt vedligeholdte maskiner.
  ■ Hold skæremaskinerne skarpe og rene.

Skæremaskiner med skarpe kanter, der vedligeholdes ordentligt, er mindre tilbøjelige til at binde og er lettere at styre.

■ Maskinen, tilbehør og bits osv. skal bruges i overensstemmelse med disse instruktioner, hvor arbejdsforholdene og arbejdet, der skal udføres, skal tages i betragtning. Maskinen må ikke bruges til andet end dens tiltænkte formål, da dette kan føre til en farlig situation.
- Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og glatte overflader, der holdes i, gør maskinen farligt at bruge i uventede situationer.

BRUG OG PLEJE AF DENNE BATTERIDREVNE MASKINE

■ Genoplad kun med opladeren er angivet af fabrikanten. Hvis en oplader, der er egnet til én slags batteri, bruges med en anden slags batteri, kan det føre til brand.
■ Brug kun maskiner med særligt udpegede batteripakker. Brug af andre batterier kan skabe risiko for personskade og brand.
Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande som papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe forbindelse fra en pol til en anden. Shorting batteripolerne sammen kan forårsage forbrændinger eller brand.
- Ved forkert anvendelse kan der slippe væske ud af batteriet: Undgå kontakt. Hvis det alligevel skulle ske, skal området skylles med vand. Hvis væsken kommer i øjnene, skal man søge læge. Væske fra batteriet kan forårsage irritation eller forbrændinger.
Brug ikke et batteri eller en maskine, der er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller risiko for personskade.
■ Udsæt ikke et batteri eller en maskine for ild eller for høj temperatur. Udsættelse for ild eller temperaturer over 130 °C kan forårsage eksplosion.
- Følg alle anvisninger vedrørende opladning, og oplad ikke batteriet eller maskinen uden for temperaturområdet, der står i anvisningerne.

Forkert opladning eller temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

ADVARSEL: Læs alle sikkerhedsadvarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis anvisningerne nedenfor ikke følges, kan det føre til elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference.

■ Læs anvisningerne grundigt igennem. Bliv fortrolig med alle knapper og den korrekte brug af apparatet.
■ Lad aldrig personer, der ikke kender disse anvisninger, bruge apparatet. Lokale forskrifter kan sætte aldersgrænser for en operatør.
■ Husk, at operatøren eller brugeren er ansvarlig, hvis andre personer eller andres ejendom udsættes for ulykke eller fare.

FORBEREDELSE

■ Brug aldrig maskinen i nærheden af andre, især børn eller kæledyr.

■ Bær altid øjenbeskyttelse og solide sko, mens du betjener apparatet.
■ Afstanden mellem apparatet og omkringstående skal være mindst 15 m.
■ Betjen aldrig maskinen, mens operatøren øver sig, er syg eller påvirket af alkohol eller andre rusmidler.

BETJENING

■ Brug kun apparatet i dagslys eller godt kunstigt lys.
■ Anvend aldrig apparatet med defekte kapper eller skærme eller uden kapper eller skærme monteret.
■ Tænd kun for motoren, når hænder og fødder er væk fra trimmerdelen.
■ Afbryd altid maskinen fra strømforsyningen (dvs. fjern batteripakken).

■ Når apparatet forlades uden opsyn.
■ Før en blokering fjernes.
■ Før kontrol, rengøring eller arbejde på maskinen.
■ Efter at have ramt et fremmedlegeme.
■ Når apparatet begynder at vibrere unormalt.

■ Pas på skade på hænder og fødder fra trimmerdelen.

■ Sørg altid for, at ventilationsåbningerne holdes fri for snavs og skidt.

VEDLIGEHOLDELSE OG OPBEVARING

■ Afbryd maskinen fra strømforsyningen (dvs. fjern batteripakken), inden du udfører vedligeholdelse- eller rengøringsarbejde.
■ Brug kun fabrikantens anbefalede reservedele og tilbehør.
■ Efterse og vedligehold apparatet regelmæssigt. Få kun apparatet repareret af en autoriseret reparatør.
- Når apparatet ikke er i brug, opbevar maskinen utilgængeligt for børn.

ANDRE SIKKERHEDSADVARSLER

- Undgå farlige omgivelser – Brug ikke apparatet på fugtige eller våde skräninger.

■ Hold kapper på plads og i orden.
■ Hold hænder og fødder væk fra klippeområdet.
For at mindske risikoen for personskade, må du aldrig arbejde på en stige eller på noget andet usikkert underlag. Hold aldrig klippedelen over hoftehøjde.
■ Se regelmæssigt klippedele efter under brug, eller omgående, hvis der er en mærkbar forandring i måden, hvorpå apparatet klipper.
- For at opnå de bedste resultater bør dit batteri oplades et sted, hvor temperaturen er over 5 °C og under 40 °C. Opbevar det ikke uden for eller i køretøjer.
■ Hvis nogen nærmer sig, så stop straks motoren og klippedelen.
■ Advar brugeren om fare tilbageslag, när savklingen bruges (kun klingen med 3 tænder).

■ Savklingen kan give tilbageslag, hvis den saver ind i en genstand, som den umiddelbart ikke kan save over.
- Et tilbageslag kan være voldsomt nok til at slynge enheden og/eller brugeren i alle retninger, og derved muligvis miste kontrollen over enheden.
- Et tilbageslag kan opstå uden varsel, hvis savklingen rammer en knast, stopper eller kommer i klemme.
- Tilbageslag er mere tilbøjelige til at forekomme i områder, hvor det er vanskeligt at se materialer, der beskæres.

Der må ikke sættes nogen savklinger på enheden, før alle de nødvendige dele først er sat på. Hvis de rigtige dele ikke bruges, kan savklingen flyve af, og forårsage alvorlig skade på brugeren og/eller personer i nærheden. Savklinger, der er bøjede, skæve, revnede, ødelagt eller på nogen måde beskadigede, skal smides ud. Brug en skarp savklinge. En døv savklinge er mere tilbøjelige til at sidde fast og give tilbageslag (kun, når der bruges savklinger med 3 tænder).

• En belagt savklinge/tråden kan forårsage skade, hvis den fortsætter med at køre rundt efter motoren er stoppet eller gashåndtaget er slippet. Kontroller apparatet ordentligt indtil klingen/tråden er hold helt op med at dreje rundt.
• Batteridrevne værktøjer behøver ikke at være tilsluttet en stikkontakt, derfor er de altid driftsklar. Vær opmærksom på mulige farer, selv når værktøjet ikke arbejder. Vær forsigtig, når du udfører vedligeholdelse eller service.

■ Undlad at vaske med en slange; undgå at få vand motor og elektriske forbindelser.
- Ved situationer, der ikke er dækket i denne vejledning: Vær forsigtig, og arbejd med omtanke. Kontakt Egos servicecenter for at få hjælp.
■ Produktet må kun bruges med batteripakkerne og opladerne, der står på listen i fig. A.

GEM DISSE ANVISNINGER!

SPECIFICATIONER

Trimmebredde 30 cm
Ubelastet hastighed 5000/6000 min	-1
Vægt (uden batteripakke) 1,82 kg
Anbefalet driftstemperatur 0°C-40°C
Anbefalet opbevaringstemperatur -20°C	-70°C
Målt lydeffektniveau L_WA	96,5 dB(A)K=1,88 dB(A)(PH1400E)
	93,2 dB(A)K=0,35 dB(A)(PH1420E)
	91 dB(A)K=1,1 dB(A)(PHX1600)
Lydtryk ved brugerens øre L_PA	84,5 dB(A)K=3 dB(A)(PH1400E)
	83,9 dB(A)K=3 dB(A)(PH1420E)
	83 dB(A)K=3 dB(A)(PHX1600)
Garanteret lydeffektniveau L_WA (målt i henhold til 2000/14/EC)	98 dB(A)

Vibration a_h	Hjælpehåndtag	2,8 m/s ^2 K=1,6 m/s ^2 (PH1400E)
		4,14 m/s ^2 K=1,5 m/s ^2 (PH1420E)
		6,64 m/s ^2 K=1,5 m/s ^2 (PHX1600)
	Bageste håndtag	3,1 m/s ^2 K=1,6 m/s ^2 (PH1400E)
		1,88 m/s ^2 K=1,5 m/s ^2 (PH1420E)
		2,61 m/s ^2 K=1,5 m/s ^2 (PHX1600)

■ Ovenstående parametre er blevet testet og målt under anvendelse af motordel PH1400E/PH1420E/PHX1600.
Den samlede værdi af angivne vibrationer er målt i overensstemmelse med en standardiseret prøvningsmetode og kan anvendes til at sammenligne et værktøj med et andet
Den samlede angivne værdi for vibrationer kan også anvendes ved en foreløbig vurdering af eksponeringen.

BEMÆRK: Udsendelsen af vibrationer ved faktisk brug af elværktøjet kan afvige fra den angivne værdi, der hvor værktøjet anvendes. For at beskytte operatøren, bør vedkommende bære handsker og høreværn under de faktiske brugsbetingelser.

Anbefalet kniv

DELENS NAVN MODELNUMMER
Kniv til buskrydder ABB1203

PAKKELISTE

DELENS NAVN ANTAL
Buskryddertilbehør 1
Sæt med kniv og skede 1
Kappe 1
Skærmtilbehør (KUN til brug med trim-merhoved)	1
Unbrakonøgle 1
Multifunktions-skruenøgle	1
Brugsanvisning	1

BESKRIVELSE

LÆR DIT BUSKRYDDERTILBEH∅R AT KENDE (fig. A)

1. Endedæksel
2. Buskrydderskaft
3. Kappe
4. Kniv
5. Skede til kniv
6. Spændebånd
7. Lukkeskrue
8. Gearhus
9. Hul til låsning af skaft
10. Ydre flange

11. Unbrakonøgle

12. Multifunktions-skruenøgle

13. Skærmtilbehør (KUN til brug med trimmerhoved)

ADVARSEL: Brug aldrig værktøjet uden skærmen solidt på plads. Skærmen skal altid være på værktøjet for at beskytte brugeren.

ADVARSEL: Når værktojet bruges som græstrimmer og er udstyret med et trimmerhoved, skal skærmtilbehøret være monteret på skærmen. Manglende overholdelse kan resultere i en for lang skæreline og overbelastning af motoren.

MONTERING

ADVARSEL: Hvis der er dele, der er beskadigede eller mangler, anvendes apparatet ikke, før delene er udskiftet. Brug af dette produkt med beskadigede eller manglende dele kan medføre alvorlig personskade.

ADVARSEL: Forsøg ikke at ændre dette produkt eller fremstille tilbehør, der ikke anbefales til brug med denne græstrimmer. Enhver sådan ændring eller modifikation er misbrug og kan resultere i en farlig situation, der fører til eventuel alvorlig personskade.

ADVARSEL: For at forebygge utilsigtet start, der kan forårsage alvorlige personskader, skal batteripakken altid tages ud af maskinen, när delene sættes på.

ADVARSEL: Når buskrydderhovedet sættes på maskinen, skal beskyttelsesbøjlen sættes på.

MONTERING AF KAPPE

ADVARSEL: Brug altid handsker ved montering eller udskiftning af skærmen. Vær forsigtig med klingen og skærmen, og undgå at skære dig på hånden.

ADVARSEL: NBrug aldrig maskinen uden skærmen solidt på plads. Skærmen skal altid være på værktøjet for at beskytte brugeren! Når skærmen sættes på, må du aldrig prøve at fjerne eller tilpasse den. Hvis den skal skiftes, skal det gøres af en kvalificeret servicetekniker!

Løsn, og fjern de to skruer fra skaftets nederste kant (fig. C), flugt kappens monteringshuller med enhedens huller; sæt derefter kappen fast på skaftet med de to skruer sammen med to fjederskiver (fig. D).

Sørg for, at kappen sidder som på fig. C og D. Hvis monteringen gores omvendt kan det forårsage stor fare!

MONTERING AF KNIVEN

1. Kniven leveres med en skede. Før montering af kniven på buskrydderen skal skeden fjernes ved at løsne spændebåndet fra krogen på skeden (fig. E).
   Beskrivelse af dele på fig. E, se nedenfor:

E-1 Krog

E-2 Spændebånd

1. Drej den ydre flange for at flugte noten i den indre flange med hullet til låsning af skaftet i gearhuset (fig. F).

2. Indsæt den medfølgende unbrakonøgle som stabilisator i de flugtende huller (fig. G).

F-1 Gearhus F-3 Ydre flange
F-2 Flugtede huller til låsning af skaft	G-1 Stabilisator

1. Anbring buskrydderhovedet mod en fast overflade for støtte. Med den ene hånd holdes skaftet på buskrydderen fast, og i den anden hånd holdes den medfølgende multifunktions-skruenøgle; løsn møtrikken i pilens retning markeret på den ydre flange, og fjern møtrikken og den ydre flange. De skal bruges igen ved samlingen (fig. H).

2. Montér kniven på motorakslen, så knivfladen flugter med forhøjningen på den indre flange. Fortsæt med at montere den ydre flange og møtrikken (fig. I). Forspænd møtrikken med fingrene MOD URET.

Beskrivelse af dele på fig. I, se nedenfor:

I-1 Forhøjning på indre flange	I-4 Ydre flange
I-2 Motorskaft I-5 Kniv
I-3 Møtrik

三GO

1. Drej den ydre flange, så noten i den indre flange flugter med hullet til låsning af skaftet i gearhuset, og sæt den medfølgende unbrakonøgle i de flugtende huller som stabilisator som vist i forrige trin 2 og 3.
2. Anbring buskrydderhovedet mod en fast overflade for støtte. Med den ene hånd holdes kniven fast, og i den anden hånd holdes den medfølgende multifunktionsskruenøgle; stram møtrikken modsat pilens retning markeret på den ydre flange (fig. J).

Brug af skærmtilbehør

BEMÆRK: Når værktøjet bruges som græstrimmer og er udstyret med et trimmerhoved, skal skærmtilbehøret være monteret på skærmen (fig. K).

Fastgør skærmtilbehøret på skærmen ved at spænde de 3 skruer med den medfølgende unbrakonøgle. Manglende overholdelse kan resultere i en for lang skæreline og overbelastning af motoren.

TILSLUTNING AF BUSKRYDDERTILBEH∅RET TIL MOTORDELEN

Dette buskryddertilbehør er beregnet til brug med EGO motordel PH1400E/PH1420E/PHX1600.

Se afsnittet "MONTERING AF TILBEH∅R PÅ MOTORDEL" i brugsanvisningen til motordel PH1400E/PH1420E/PHX1600.

BETJENING

ADVARSEL: Selvom du kender dette produkt, så bliv ikke skødesløs. Husk, at skødesløshed i en brøkdel af et sekund kan forvolde betydelig personskade.

ADVARSEL: Bær altid beskyttelsesbriller med sidebeskyttelse. Sammen med høreværn. Uden disse kan man blive ramt af genstande, der kastes ind i øjnene eller forårsager andre alvorlige skader.

ANVENDELSER

Du kan bruge dette produkt til de formål, der er nævnt nedenfor:

- Rydning af filtret græs, ukrudt, vildtvoksende buskads og krat, udtynding af unge bevoksninger med en maksimal diameter på 2 cm.

BEMÄRK: Værktøjet skal kun bruges til det formål, det er beregnet til. Enhver anden anvendelse anses for at være et tilfælde af fejlbrug.

BRUG AF BUSKRYDDEREN MED MOTORDELEN

ADVARSEL: Bær rigtig påklædning for at mindske risikoen for skader, når du betjener dette værktøj. Bær ikke løst tøj eller smykker. Bær øjen- og øre- / høreværn. Bær kraftige, lange bukser, støvler og handsker. Gå ikke i korte bukser, sandaler eller på bare fødder.

Betjeningen gøres sikker og behagelig ved at benytte skulderremmen. Justér skulderremmen, så den giver en behagelig arbejdsstilling. Hold altid buskrydderen med den ene hånd på det bagerste håndtag og den anden hånd på det forreste hjælpehåndtag. Hold godt fast med begge hænder under arbejdet. Buskrydderen bør bæres i en behagelig stilling med bagerste håndtag i hoftehøjde. Hold fast, og find en god balance på begge fødder. Stil dig, så du ikke mister balancen ved ryk i kniven (fig. B).

ADVARSEL: Skulderremmen er også en mekanisme til hurtig frigørelse i farlige situationer. Når der opstår en fare, så tag den straks af skulderen, uanset hvordan remmen er sat på.

Når der ryddes vildtvoksende buskads og krat, sænkes kniven ned mod planterne for at klippe dem i småstykker. Brug buskrydderen som en le (fej fra side til side) i jordhøjde. Brug aldrig knivdelen over hoftehøjde.

ADVARSEL: Jo højere knivdelen er løftet fra jorden, jo større risiko er der for at blive ramt af stumper, der kastes ud til siderne.

ADVARSEL: Når der ryddes unge bevoksninger eller andet træagtigt op til 2 centimeters tykkelse, bruges venstre side af kniven for at undgå ryk i kniven. Forsøg ikke at skære træagtige vækster, der er tykkere, da kniven kan sætte sig fast, eller buskrydderen kan give et kraftigt ryk. Dette kan beskadige kniven eller buskrydderen, eller man kan miste kontrollen over buskrydderen med personskade til følge.

ADVARSEL: Uhensigtsmæssig brug af buskrydderkniven kan medføre, at den revner, at der laves skår i den eller at den splintres.

Dele, der slynges ud, kan medføre alvorlig personskade på brugeren eller omkringstående. For at reducere risikoen for Spersonskade er det vigtigt at tage følgende forholdsregler:

■ Undgå kontakt med hårde eller massive genstande som grus, store sten eller metalstykker.
■ Skær aldrig i træ eller buske med en diameter på mere end 2 cm.
■ Undersøg kniven regelmæssigt og ofte for tegn på skader. Fortsæt ikke arbejdet med en beskadiget kniv.

■ Skærp kniven regelmæssigt (når den er blevet mærkbart sløv), og få den om nødvendigt afbalanceret (udføres på kvalificeret værksted).

RYK I KNIVEN

Vær yderst forsigtig, når du bruger kniven sammen med denne enhed. Det kan give et ryk i kniven, når den roterende kniv rammer noget, den ikke kan skære igennem. Når det sker, kan det få kniven til at stoppe et øjeblik og pludselig give et hårdt ryk i enheden væk fra den genstand, der blev ramt. Dette hårde ryk kan være kraftigt nok til, at brugeren mister kontrollen over enheden. Ryk i kniven kan forekomme uden varsel, hvis kniven hager sig fast, går i stå eller binder. Det kan ske oftere på steder, hvor det er vanskeligt at se det, der bliver ryddet. For at lette rydningen og øge sikkerheden, så føres buskrydderen hen mod ukrudtet der skal ryddes, fra højre mod venstre. Hvis man rammer en uventet genstand eller en træstamme, vil denne fremgangsmåde kunne mindske risikoen for ryk.

Før hver anvendelse undersøges for skader / slidte dele

Tjek kniv, skærm og forreste hjælpehåndtag, og udskift de dele, der er revnede, skæve, bøjede eller beskadigede på nogen måde.

Knivens æg kan blive sløv med tiden. Det anbefales at du vender kniven for at forlænge dens levetid og med jævne mellemrum skærper den (udføres af et kvalificeret værksted), eller udskift den med en ny kniv, når det er nødvendigt.

Rengør buskrydderen efter hver brug

Se afsnittet Vedligeholdelse for oplysninger om rengøring.

ADVARSEL: Sørg for, at kniven er standset helt før rengøring eller udførelse af service på buskrydderen. Manglende overholdelse af anvisningerne vil kunne medføre alvorlig personskade.

START/STOP AF VÆRKT∅JET

Se afsnittet "START / STOP AF MOTORDELEN" i brug-sanvisningen til motordel PH1400E/PH1420E/PHX1600.

VEDLIGEHOLDELSE

ADVARSEL: Før eftersyn, rengøring eller service på enheden standses motoren. Vent til alle bevægelige dele er standset, og fjern batteripakken. Efterkommes disse anvisninger ikke, kan det medføre alvorlig personskade eller materielle skader.

ADVARSEL: Ved service må der kun bruges originale reservedele. Brug af andre reservedele kan medføre fare eller forårsage skader på produktet. For at sikre sikkerhed og pålidelighed skal alle reparationer udføres af en kvalificeret servicetekniker.

ADVARSEL: Bær altid kraftige handsker, når du installerer eller fjerner kniven eller skærmen eller udfører vedligeholdelsesarbejde på kniven. Vær forsigtig med kniven, og beskyt dine hænder mod at blive skåret af kniven.

ALMINDELIG VEDLIGEHOLDELSE

Undgå at bruge opløsningsmidler ved rengøring af plastdele. De fleste plastmaterialer risikerer at blive ødelagt ved brug af forskellige typer af alment tilgængelige opløsningsmidler. Brug rene klude til at fjerne snavs, støv, olie, fedt osv.

■ Fjern batteriet
■ Efter hver brug skal du fjerne snavs, jord- eller græsklumper på kniven og skærmen med en blød børste.
■ Tør værktøjets overflade af med en ren klud, fugtet med en mild sæbeopløsning.
■ Brug en lille børste eller en lille støvsuger til at rengøre lufthullerne på det bagerste kabinet.
■ Hold lufthullerne fri for forhindringer.

Når kniven bliver sløv, dvs. begge knivens æg er sløve, så lad den skærpe på et kvalificeret værksted, eller udskift med en ny kniv efter behov.

ADVARSEL: En slidt, revnet eller beskadiget kniv kan gå i stykker, og stykker af den beskadigede kniv kan blive farlige som projektiler. Genstande, der slynges ud, kan føre til alvorlige kvæstelser. Undersøg kniven regelmæssigt, og lad være med at bruge buskrydderen med en slidt eller beskadiget kniv.
ADVARSEL: Brug korrekt øjenbeskyttelse, när kniven tages af, skærpes og monteres.

Aftagning af kniven

1. Fjern batteriet.
2. Drej den ydre flange, så noten i den indre flange flugter med hullet til låsning af skaftet i gearhuset, og sæt den medfølgende unbrakonøgle i de flugtende huller som stabilisator som vist i afsnittet "MONTERING AF KNIVEN".

三GO

1. Anbring buskrydderhovedet mod en fast overflade for støtte. Med den ene hånd holdes kniven, og i den anden hånd holdes den medfølgende multifunktionsskruenøgle; løsn møtrikken i pilens retning markeret på den ydre flange, og fjern møtrikken og den ydre flange samt den slidte kniv (fig. L).
2. Undersøg og udskift den indre flange og flangekappen, hvis de er slidte (fig. M).

Beskrivelse af dele på fig. M, se nedenfor:

M-1	Motorskaft M-5 Ydre flange
M-2	Indre flange	M-6	Møtrik
M-3	Flangekappe	M-7	Not i den indre flange
M-4	Kniv

1. Montér den nye kniv på motorakslen i rækkefølgen vist i fig. M. Følg beskrivelsen i trin 5, 6 og 7 i afsnittet "MONTERING AF KNIVEN".

TRANSMISSIONSGEARENES SM∅RING

Transmissionsgearene i gearkassen skal smøres regelmæssigt med gearfedt. Kontrollér oliestanden i gearkassen for hver ca. 50 timers drift ved at fjerne lukkeskruen på siden af gearkassen.

Hvis der ikke er fedt på siderne af gearet, skal du følge trinnene nedenfor og fylde 3/4 op med fedt.

Fyld ikke transmissionsgearene helt op.

1. Hold buskrydderen, så lukkeskruen vender opad (fig. N).
2. Brug multifunktions-skruenøglen til at løsne og fjerne låseskruen.
3. Brug en fedtsprøjte (medfølger ikke) til at pumpe fedt ind i skruehullet.
4. Når der er presset fedt ind, spændes lukkeskruen.

■ Fjern batteripakken fra værktøjet.
■ Brug kraftige handsker til grundig rengøring af værktøjet.
■ Sæt knivens skede på kniven for sikker opbevaring (fig. 0).
- Tag buskryddertilbehøret af motordelen, og sæt om nødvendigt endedækslet på tilbehørsskaftet.
- Opbevar apparatet på et tørt og godt ventileret sted, der er låst og utilgængeligt for børn. Opbevar ikke apparatet på eller ved siden af kunstgødning, benzin eller andre kemikalier.

Beskyttelse af miljøet

Elektrisk udstyr, batterioplader og batterier må ikke smides ud sammen med almindelig husholdningsaffald! Tag dette produkt til en autoriseret genbrugsplads, og sørg for at det sendes til genbrug. Elektriske maskiner skal bortskaffes på en genbrugsplads.

FEJLFINDING

PROBLEM	ÅRSAG L∅SNING
Buskrydderen vil ikke starte.	Batteripakken er ikke sat i motordelen.Ingen elektrisk kontakt mellem motordel og batteripakke.Batteripakken er afladet.Låsehåndtag og startknappen er ikke blevet trykket ned samtidigt.	Sæt batteripakken i motordelen.Tag batteriet ud, kontrollér kontakterne, og sæt batteripakken i igen, indtil den klikker på plads.Oplad batteriet med de opladere fra EGO, der er anført i denne vejledning.Tryk låsehåndtaget ned, og hold det tryk derefter på startknappen for at starte buskrydderen.
Buskrydderen stopper under arbejdet.	Motoren er overbelastet.Batteripakken eller motordelen er for varm.Batteripakken er taget af værktøjet.Batteripakken er afladet.	Motoren vil begynde at køre igen, når belastningen ophører. Formindsk belastningen på motordelen, når der arbejdes igen.Lad batteripakken eller motordelen køle ned, indtil temperaturen kommer under 67°C.Sæt batteripakken på plads igen.Oplad batteriet med de opladere fra EGO, der er anført i denne brugsanvisning.

DK

GARANTI

EGO's GARANTIPOLITIK

Besøg venligst hjemmesiden egopowerplus.eu for fuldstændige vilkår og betingelser for EGO's garantipolitik.

LÄS IGENOM ALLA INSTRUKTIONER!

LÄS IGENOM BRUKSANVISNINGEN

løstsittende klær eller smykker. Bruk vernebriller og øre-/hørselsvern. Bruk solide og lange bukser, støvler og hansker. Ikke bruk korte bukser eller sandaler, og ikke gå barbent.
