ПОСІБНИК КОРИСТУВАЧА PH1420E EGO

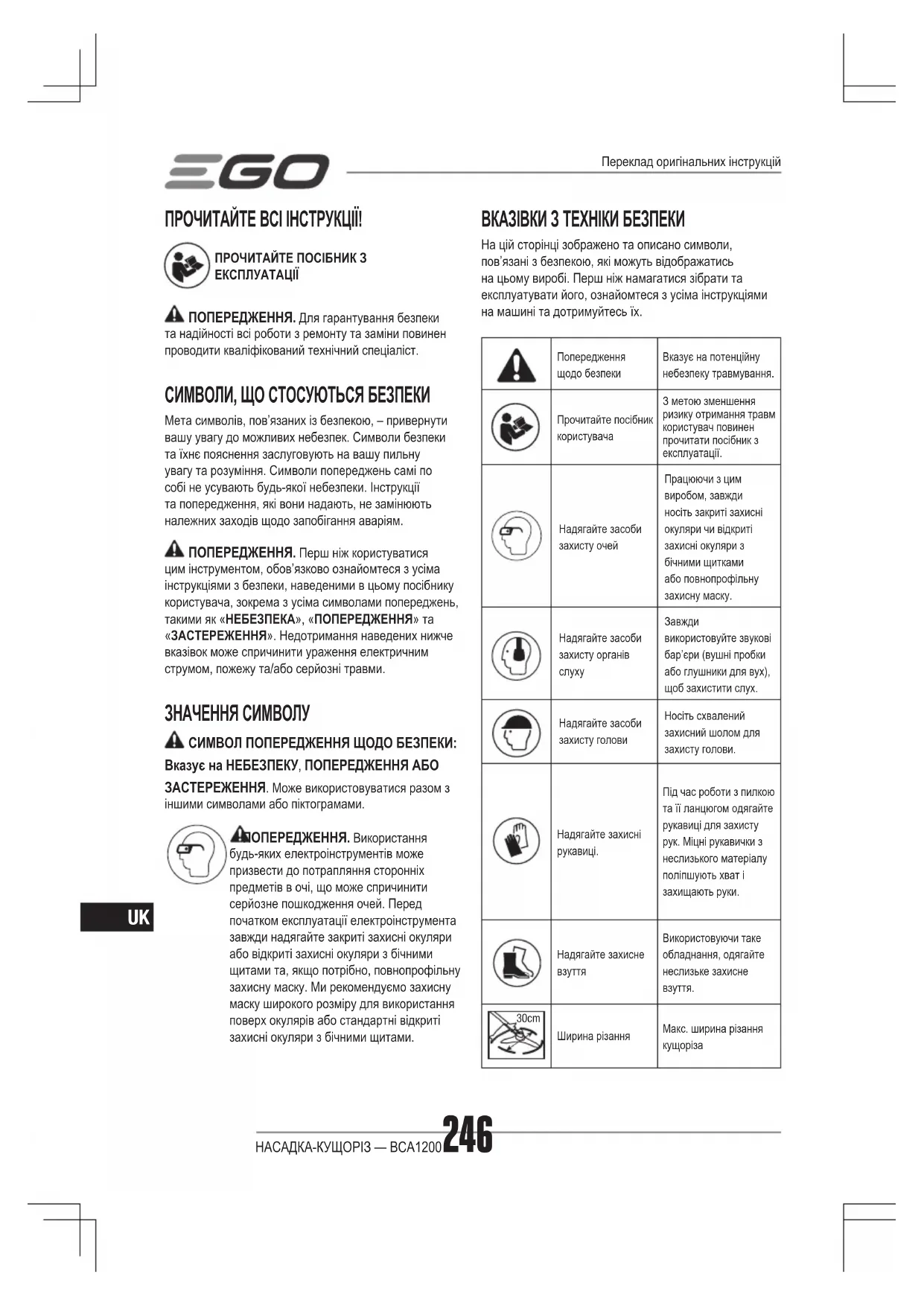

ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ! ПРОЧИТАЙТЕ ПОСІБНИК З ЕКСПЛУАТАЦІЇ ПОПЕРЕДЖЕННЯ. Для гарантування безпеки та надійності всі роботи з ремонту та заміни повинен проводити кваліфікований технічний спеціаліст. СИМВОЛИ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ Мета символів, пов’язаних із безпекою, – привернути вашу увагу до можливих небезпек. Символи безпеки та їхнє пояснення заслуговують на вашу пильну увагу та розуміння. Символи попереджень самі по собі не усувають будь-якої небезпеки. Інструкції та попередження, які вони надають, не замінюють належних заходів щодо запобігання аваріям. ПОПЕРЕДЖЕННЯ. Перш ніж користуватися цим інструментом, обов’язково ознайомтеся з усіма інструкціями з безпеки, наведеними в цьому посібнику користувача, зокрема з усіма символами попереджень, такими як «НЕБЕЗПЕКА», «ПОПЕРЕДЖЕННЯ» та «ЗАСТЕРЕЖЕННЯ». Недотримання наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/або серйозні травми. ЗНАЧЕННЯ СИМВОЛУ СИМВОЛ ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ: Вказує на НЕБЕЗПЕКУ, ПОПЕРЕДЖЕННЯ АБО ЗАСТЕРЕЖЕННЯ. Може використовуватися разом з іншими символами або піктограмами. ПОПЕРЕДЖЕННЯ. Використання будь-яких електроінструментів може призвести до потрапляння сторонніх предметів в очі, що може спричинити серйозне пошкодження очей. Перед початком експлуатації електроінструмента завжди надягайте закриті захисні окуляри або відкриті захисні окуляри з бічними щитами та, якщо потрібно, повнопрофільну захисну маску. Ми рекомендуємо захисну маску широкого розміру для використання поверх окулярів або стандартні відкриті захисні окуляри з бічними щитами. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ На цій сторінці зображено та описано символи, пов’язані з безпекою, які можуть відображатись на цьому виробі. Перш ніж намагатися зібрати та експлуатувати його, ознайомтеся з усіма інструкціями на машині та дотримуйтесь їх. Попередження щодо безпекиВказує на потенційну небезпеку травмування.Прочитайте посібник користувачаЗ метою зменшення ризику отримання травм користувач повинен прочитати посібник з експлуатації.Надягайте засоби захисту очейПрацюючи з цим виробом, завжди носіть закриті захисні окуляри чи відкриті захисні окуляри з бічними щитками або повнопрофільну захисну маску.Надягайте засоби захисту органів слухуЗавжди використовуйте звукові бар’єри (вушні пробки або глушники для вух), щоб захистити слух.Надягайте засоби захисту головиНосіть схвалений захисний шолом для захисту голови.Надягайте захисні рукавиці.Під час роботи з пилкою та її ланцюгом одягайте рукавиці для захисту рук. Міцні рукавички з неслизького матеріалу поліпшують хват і захищають руки.Надягайте захисне взуттяВикористовуючи таке обладнання, одягайте неслизьке захисне взуття. 30cm Ширина різанняМакс. ширина різання кущоріза Переклад оригінальних інструкційНАСАДКА-КУЩОРІЗ — BCA1200 247

Остерігайтеся упору Попередьте оператора про небезпеку упору леза. Тримайте сторонніх подаліВідстань між інструментом і сторонніми спостерігачами має бути не менше 15 м.Остерігайтеся кинутих предметіввідкинуті предмети можуть відрикошетитись і призвести до травм або пошкоджень майна.Від‘єднайте акумулятор перед обслуговуваннямВід'єднуйте акумулятор від ліскового тримера перед виконанням робіт із технічного обслуговування або очищення.

Цей виріб відповідає чинним директивам ЄС. UKCA Цей продукт відповідає чинному законодавству Великобританії.

WEEE Відходи електричних виробів не слід викидати разом із побутовим сміттям. Зверніться до авторизованого пункту переробки.

Гарантований рівень звукової потужності. Розповсюдження шуму в навколишнє середовище згідно з директивою Європейського співтовариства.V Вольти Напругаmm Міліметр Довжина або розмірcm Сантиметр Довжина або розмірkg Кілограм Маса

Швидкість холостого Обертова швидкість без навантаження min

На хвилину Обертів на хвилинуЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОПЕРЕДЖЕННЯ. Прочитайте всі попередження безпеки, інструкції, ілюстрації та характеристики, надані з цим інструментом. Недотримання наведених нижче інструкцій може спричинити ураження електричним струмом, пожежу та/або серйозні травми.ЗБЕРІГАЙТЕ ВСІ ПОПЕРЕДЖЕННЯ ТА ІНСТРУКЦІЇ ДЛЯ ВИКОРИСТАННЯ В МАЙБУТНЬОМУ.Термін «електроінструмент» у попередженнях стосується електричного інструмента, що працює від електромережі (через шнур) або від акумулятора (без шнура).БЕЗПЕКА РОБОЧОЇ ЗОНИ ◾ Робоче місце має бути чистим і гарно освітленим. Неприбрана або погано освітлена робоча зона може стати причиною нещасного випадку. ◾ Не працюйте з інструментом у вибухонебезпечному середовищі, наприклад за наявності легкозаймистих рідин, газів або пилу. Під час роботи інструмента утворюються іскри, від яких можуть зайнятися пил або випари. ◾ Дітям і спостерігачам заборонено перебувати поруч з електроінструментом, що працює. Це може відволікати вас і призвести до втрати контролю.ЕЛЕКТРОБЕЗПЕКА ◾ Штепсельні вилки електроінструмента мають підходити до розеток. Заборонено модифікувати вилку будь-яким чином. Не використовуйте жодні перехідники для роботи із заземленими електроінструментами. Використання штепселів і розеток, у які не вносилися зміни, зменшує ризик ураження електричним струмом. ◾ Уникайте контакту частин тіла із заземленими поверхнями, такими як труби, батареї, плити й холодильники. У разі заземлення тіла збільшується ризик ураження електричним струмом. ◾ Не експлуатуйте інструмент під час дощу або у вологих умовах. Потрапляння води в інструмент може збільшити ризик ураження електричним струмом або несправності, які можуть призвести до травмування. ◾ Поводьтесь обережно зі шнуром живлення. Ніколи не використовуйте шнур живлення для перенесення, перетягування або вимкнення інструмента. Бережіть шнур живлення від джерел тепла, мастил, гострих країв та рухомих частин. Пошкоджені або заплутані шнури живлення підвищують ризик ураження електричним струмом.НАСАДКА-КУЩОРІЗ — BCA1200248

◾ Під час роботи з електроінструментом надворі використовуйте подовжувач, призначений для зовнішніх робіт. Використання подовжувача, призначеного для зовнішніх робіт, зменшує ризик ураження електричним струмом. ◾ Якщо роботи з інструментом у вологому середовищі не уникнути, скористайтеся вимикачем короткого замикання на землю (ВКЗЗ). Використання ВКЗЗ зменшує ризик ураження електричним струмом. ОСОБИСТА БЕЗПЕКА ◾ Під час роботи з інструментом будьте уважні, стежте за своїми діями та мисліть розсудливо. Не працюйте з електроінструментом, якщо ви втомлені або перебуваєте під дією наркотичних речовин, алкоголю чи ліків. Навіть миттєва неуважність під час роботи з інструментом може призвести до серйозної травми. ◾ Використовуйте засоби особистого захисту. Завжди носіть засоби захисту очей. Використання у відповідних умовах таких захисних засобів, як протипиловий респіратор, неслизьке захисне взуття, шолом-каска і навушники допоможе зменшити ризик травмування. ◾ Уникайте випадкового запуску інструмента. Перш ніж підключати електроінструмент до мережі живлення чи акумулятора, брати або переносити його, перевірте, чи встановлено перемикач у положення «вимкнено». Якщо переносити електроінструмент, тримаючи палець на вимикачі, або підключати його до джерела живлення, коли вимикач перебуває в положенні «увімкнено», це може призвести до травмування. ◾ Перш ніж вмикати інструмент, слід зняти всі регулювальні клинці або гайкові ключі. Якщо залишити такий ключ на рухомій частині інструмента, це може призвести до травмування. ◾ Не дотягуйтесь. Завжди міцно стійте на ногах і втримуйте рівновагу. Це дає змогу краще керувати інструментом у разі виникнення непередбачуваних

◾ Одягайтеся належним чином. Не носіть вільного одягу або прикрас. Стежте за тим, щоб волосся та одяг не потрапили на рухомі частини. Вільний одяг, прикраси або довге волосся можуть потрапити в рухомі частини. ◾ Якщо пристрої обладнано системою видалення пилу, переконайтеся, що її правильно підключено і що ви використовуєте її належним чином. Використання пристрою для збирання пилу може зменшити небезпеку, пов’язану з пилом. ◾ Не дозволяйте навичкам, отриманим після частого використання інструментів, змусити вас стати самовпевненими та ігнорувати принципи безпеки інструмента. Недбала дія може спричинити серйозну травму протягом долі секунди. ВИКОРИСТАННЯ ІНСТРУМЕНТА ТА ДОГЛЯД ЗА

◾ Не застосовуйте силу до інструмента. Використовуйте належний електроінструмент відповідно до потреби. Правильно підібраний електроінструмент допоможе краще та безпечніше зробити роботу зі швидкістю, яка для нього передбачена. ◾ Не використовуйте інструмент, якщо вимикач не вмикає або не вимикає його. Усі електроінструменти, якими неможливо керувати за допомогою перемикача, становлять небезпеку й підлягають ремонту. ◾ Перш ніж проводити будь-які регулювання, замінювати приладдя або перед зберіганням слід вийняти штепсель з джерела живлення та/ або вийняти з інструмента акумулятор, якщо він знімний. Такі запобіжні заходи безпеки зменшують ризик випадкового вмикання інструмента. ◾ Зберігайте інструменти, що не використовуються у недоступному для дітей місці та не дозволяйте особам, які не знайомі з інструментом або цими інструкціями, керувати ним. Електроінструменти становлять небезпеку в руках недосвідчених користувачів. ◾ Обслуговуйте інструменти та приладдя. Перевіряйте їх на предмет розладнання чи блокування рухомих частин, а також будь- яких обставин, які можуть вплинути на роботу інструмента. У разі пошкодження електроінструмент слід здати в ремонт, перш ніж користуватися ним. Часто нещасні випадки трапляються внаслідок неналежного технічного обслуговування інструментів. ◾ Тримайте різальні інструменти гострими й чистими. Належним чином доглянуті різальні інструменти з гострими ріжучими краями рідше блокуються, та ними легше керувати. ◾ Користуйтесь електроінструментом, приладдям і насадками для інструмента згідно з цією інструкцією, зважаючи на робочі умови та роботу, яку слід виконати. Використання електроінструмента не за призначенням може стати причиною виникнення небезпечних ситуацій. ◾ Підтримуйте ручки та захватні поверхні сухими, чистими, без жиру та бруду. Слизькі ручки таНАСАДКА-КУЩОРІЗ — BCA1200 249

захватні поверхні не дають змоги безпечно тримати та керувати інструментом у непередбачених ситуаціях. ВИКОРИСТАННЯ АКУМУЛЯТОРНОГО ІНСТРУМЕНТА ТА ДОГЛЯД ЗА НИМ ◾ Заряджайте лише за допомогою зарядного пристрою, вказаного виробником. Зарядний пристрій, який підходить для акумуляторів одного виду, може спричинити ризик пожежі у випадку його використання з іншим акумулятором. ◾ З інструментом слід використовувати лише призначені для нього акумуляторні батареї. Використання будь-яких інших акумуляторних батарей може призвести до травми або пожежі. ◾ Коли батарея не використовується, її слід тримати окремо від металевих предметів – затискачів паперу, монет, ключів, цвяхів, шурупів та інших дрібних предметів, які можуть замкнути клеми. Коротке замикання клем акумулятора може стати причиною опіків чи пожежі. ◾ У надто важких умовах експлуатації з акумулятора може витікати рідина; не доторкайтесь до неї. Якщо випадково ви все ж торкнулися її, слід промити це місце водою. Якщо рідина потрапила в очі, слід також звернутися до лікаря. Рідина, яка виступає з акумулятора, може спричинити подразнення або опіки. ◾ Не використовуйте акумуляторну батарею або інструмент, які пошкоджено або змінено. Пошкоджені або змінені батареї можуть мати непередбачувану поведінку, що може спричинити пожежу, вибух або ризик травмування. ◾ Не піддавайте акумуляторну батарею або інструмент дії вогню або високих температур. Вогонь або температура вище 130°C може спричинити вибух. ◾ Дотримуйтесь усіх інструкцій щодо зарядження та не заряджайте акумуляторну батарею або інструмент за межами температурного діапазону, зазначеного в інструкціях. Зарядження неналежним чином або при температурах за межами вказаного діапазону може пошкодити акумулятор і збільшити ризик виникнення пожежі. ПОПЕРЕДЖЕННЯ. Прочитайте всі попередження безпеки, інструкції, ілюстрації та характеристики, надані з цим електроінструментом. Недотримання наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/або серйозні травми. Зберігайте всі попередження та інструкції для використання у майбутньому. Зберігайте всі попередження та інструкції для подальшого використання.

◾ Уважно ознайомтеся з інструкцією. Ознайомтеся з органами керування та правилами належного користування кущорізом. ◾ Не дозволяйте користуватися цим інструментом особам, які не ознайомилися з інструкцією з експлуатації, або дітям. Місцеві нормативні акти можуть обмежувати вік оператора. ◾ Пам’ятайте, що оператор або користувач несе відповідальність за нещасні випадки або збитки, заподіяні іншим особам чи їхньому майну.

◾ Ніколи не використовуйте прилад, якщо поблизу є люди, особливо діти, чи домашні тварини. ◾ Завжди одягайте засоби захисту очей і захисне взуття під час роботи з інструментом. ◾ Відстань між інструментом і сторонніми спостерігачами має бути не менше 15 м. ◾ Ніколи не працюйте з інструментом, якщо ви втомлені або перебуваєте під дією алкоголю чи інших речовин. ЕКСПЛУАТАЦІЯ ◾ Працюйте з інструментом лише при денному світлі або при гарному штучному світлі. ◾ Ніколи не користуйтесь інструментом із пошкодженими захисними пристроями чи щитками або без установлених захисних щитків. ◾ Вмикаючи мотор, упевніться, що ви тримаєте руки та ноги на відстані від ріжучих елементів. ◾ Завжди відключайте інструмент від джерела живлення (тобто виймайте акумуляторну батарею). ◾ Коли інструмент залишається без нагляду; ◾ перед очищенням засмічення; ◾ перед перевіркою, очищенням інструмента або роботою з ним; ◾ після зіткнення зі стороннім предметом; ◾ коли інструмент починає незвично вібрувати. ◾ Остерігайтеся травмування ніг і рук різальними ◾ Завжди стежте за тим, щоб вентиляційні отвори були чистими й не засміченими.НАСАДКА-КУЩОРІЗ — BCA1200250

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ЗБЕРІГАННЯ ◾ Перед проведенням будь-яких операцій з обслуговування або очищення інструмента від’єднайте його від джерела живлення (тобто виймайте батарею). ◾ Використовуйте лише рекомендовані виробником запасні деталі та приладдя. ◾ Регулярно оглядайте інструмент і виконуйте його обслуговування. Доручайте ремонт інструмента лише вповноваженому спеціалісту з ремонту. ◾ Коли інструмент не використовується, тримайте його в недосяжному для дітей місці. ІНШІ ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ ◾ Уникайте небезпечних середовищ. Не використовуйте прилади на вологих або мокрих схилах. ◾ Запобіжники мають бути на місці та в робочому стані. ◾ Тримайте руки та ноги подалі від місця різання. ◾ Щоб зменшити ризик отримання травми, ніколи не слід працювати на драбині або на будь-якій іншій небезпечній опорі. Ніколи не тримайте ріжучий пристрій вище висоти пояса. ◾ Регулярно перевіряйте ріжучий пристрій через короткі проміжки часу під час роботи, або негайно, якщо помітна зміна в способі різання. ◾ Для досягнення найкращих результатів акумулятор потрібно заряджати при температурі від 5 °C до 40 °C. Не зберігайте його за межами приміщення або в автомобілі. ◾ Перед наближенням зупиніть мотор і ріжучий ◾ Попередьте оператора про небезпеку відкидання леза (лише в разі використання леза з 3 зубцями). ◾ Упор леза може мати місце, коли обертове лезо контактує з предметом, який він не зрізає негайно. ◾ Упор леза може бути достатньо сильним і відштовхнути прилад і/або користувача в будь-якому напрямку, і, можливо, призвести до втрати контролю над приладом. ◾ Упор леза може статися без попередження, якщо лезо налетить на корчі, застопориться або заплутається. ◾ Упор леза частіше відбуваються в областях, де важко побачити матеріал, що зрізається. ◾ Не прикріплюйте лезо до приладу без належного встановлення всіх необхідних частин. Використання невідповідних деталей може призвести до вильоту леза та серйозного пошкодження оператора та/або сторонніх спостерігачів. Викидайте лезо, якщо воно зігнулося, деформувалося, тріснуло, зламалося або його пошкоджено будь-яким іншим чином. Використовуйте гостре лезо. Тупе лезо частіше зачіплюється і відкидається (лише в разі використання леза з 3 зубцями). ◾ Лезо/ліска, що рухається, може спричинити пошкодження, коли продовжує обертатися після зупинки мотора або звільнення тригера. Підтримуйте належний контроль, доки лезо/ліска повністю не припинить обертатися. ◾ Акумуляторні інструменти не потрібно підключати до електричної розетки; отже, вони завжди в робочому стані. Будьте в курсі можливих небезпек, навіть якщо інструмент не працює. Будьте обережні, виконуючи технічне обслуговування чи догляд. ◾ Не мийте шлангом; уникайте потрапляння води в мотор та електричні з’єднання. ◾ Якщо виникають ситуації, які не розглядаються в цьому посібнику, проявляйте обережність і розсудливість. Зверніться до сервісного центру для клієнтів EGO по допомогу. ◾ Bикористовуйте лише акумулятори та зарядні пристрої, перелічені на рис. A. ЗБЕРЕЖІТЬ ЦЮ ІНСТРУКЦІЮ! СПЕЦИФІКАЦІЇ Ширина різання 30 CMШвидкість холостого ходу 5000/6000 ХВ Вага 1,82 кгДіапазон рекомендованих робочих температур0°C–40°CДіапазон рекомендованих температур зберігання-20°C–70°CНАСАДКА-КУЩОРІЗ — BCA1200 251

Виміряний рівень звукової потужності L 96,5 дБ(A) K=1,88 дБ(A)) (PH1400E)93,2 дБ(A) K=0,35 дБ(A) (PH1420E)91 дБ(A) K=1,1 дБ(A) (PHX1600)Рівень звукового тиску на місці вуха оператора L 84,5 дБ(A) K=3 дБ(A) (PH1400E)83,9 дБ(A) K=3 дБ(A) (PH1420E)83 дБ(A) K=3 дБ(A) (PHX1600)Гарантований рівень звукової потужності L (відповідно до стандарту 2000/14/ЄС)98 дБ(A)Оцінка вібрації a Передня допоміжна ручка2,8 м/с

(PHX1600) ◾ Зазначені вище параметри випробувано та виміряно з приводною головкою PH1400E/PH1420E/PHX1600; ◾ Вказане загальне значення вібрації виміряне за стандартним методом тестування і може використовуватися для порівняння одного інструмента з іншим; ◾ Заявлене сумарне значення вібрації може також використовуватись для попередньої оцінки впливу. ПРИМІТКА. Емісія вібрації під час фактичного використання електроінструмента може відрізнятися від заявленої величини, у якій використовується інструмент. Щоб захистити оператора, користувач повинен вдягати рукавички та захисні навушники в реальних умовах використання. Рекомендоване лезо НАЗВА ДЕТАЛІ НОМЕР МОДЕЛІЛезо для кущоріза ABB1203 ПАКУВАЛЬНИЙ СПИСОК НАЗВА ДЕТАЛІ КІЛЬКІСТЬНасадка-кущоріз 1Набір леза з футляром 1Щиток 1Аксесуар щитка (ТІЛЬКИ для використання з тримерною голівкою) Шестигранний ключ 1Багатофункціональний ключ 1Посібник користувача 1

ОЗНАЙОМЛЕННЯ З НАСАДКОЮ-КУЩОРІЗОМ (рис. A) 1. Торцевий ковпачок2. Вал кущоріза 3. Щиток4. Ніж5. Футляр леза6. Затискний дріт7. Герметичний гвинт8. Корпус редуктора9. Отвір фіксації вала10. Зовнішній фланець11. Багатофункціональний ключ12. Шестигранний ключ13. Аксесуар щитка (ТІЛЬКИ для використання з тримерною голівкою)НАСАДКА-КУЩОРІЗ — BCA1200252

ПОПЕРЕДЖЕННЯ. Ніколи не використовуйте інструмент, якщо щиток міцно не закріплено. Щиток завжди має бути на інструменті для захисту користувача. ПОПЕРЕДЖЕННЯ. Коли інструмент використовується як лісковий тример, обладнаний тримерною головкою, насадка для щитка має бути встановлена на захисний щиток. Недотримання може призвести до того, що ріжуча ліска буде занадто довга, і до перевантаження мотора.

ПОПЕРЕДЖЕННЯ. Якщо якісь частини пошкоджені або відсутні, не користуйтесь цим інструментом, доки вони не будуть замінені. Використання цього виробу з пошкодженими або відсутніми деталями може призвести до серйозних травм. ПОПЕРЕДЖЕННЯ. Не намагайтеся вдосконалити цей кущоріз або застосувати приладдя, не рекомендоване для нього. Кожна така заміна чи переробка є фактом неправильного користування, створює небезпечні умови й загрожує серйозними

ПОПЕРЕДЖЕННЯ. Щоб запобігти випадковому запуску, що може спричинити серйозні травми, завжди виймайте акумуляторну батарею з інструмента під час монтажу деталей.” ПОПЕРЕДЖЕННЯ. Якщо інструмент обладнано насадкою-кущорізом, слід установити захисний бар’єр.” УСТАНОВЛЕННЯ ЩИТКА ПОПЕРЕДЖЕННЯ. Під час установлення або заміни щитка завжди слід носити рукавички. Остерігайтеся леза на щитку та захистіть руку від

ПОПЕРЕДЖЕННЯ. Ніколи не використовуйте інструмент, якщо щиток міцно не закріплено. Щиток завжди має бути на інструменті для захисту користувача! Коли щиток зафіксовано, ніколи не намагайтеся зняти або відрегулювати щиток. Якщо потрібно замінити його, це має виконувати кваліфікований технічний персонал!” Відкрутіть і зніміть два гвинти з основи вала (рис. С), вирівняйте захисні монтажні отвори з отворами для збирання, а потім закріпіть щиток на основі вала за допомогою двох гвинтів разом із двома пружинними шайбами (рис. D). Переконайтесь, що захисний щиток закріплений відповідно до рисунків C і D, і будь-яке зворотне кріплення може призвести до великої небезпеки! УСТАНОВЛЕННЯ ЛЕЗА

1. Лезо поставляється з футляром. Перш ніж

установлювати лезо на кущоріз, необхідно зняти футляр, від’єднавши затискний дріт від гачка на футлярі (рис. E). Рис. E див. опис деталей нижче: E-1 Гачок E-2 Затискний дріт

2. Поверніть зовнішній фланець, щоб вирівняти гніздо

внутрішнього фланця з отвором кріплення вала в корпусі редуктора (рис. G).

3. Вставте шестигранний гайковий ключ, що входить у

комплект, у вирівняні отвори для стабілізації (рис. G). Рис. F і G див. опис деталей нижче: F-1 Корпус редуктора F-3 Зовнішній

F-2 Вирівняні отвори для кріплення вала G-1 Стабілізатор

4. Поставте головку кущоріза на тверду поверхню

для опори. Однією рукою візьміть вал кущоріза, а іншою рукою зафіксуйте багатофункціональний гайковий ключ, що входить у комплект, щоб послабити гайку в напрямку стрілки, позначеної на зовнішньому фланці, і зніміть гайку та зовнішній фланець. Збережіть їх для повторного збирання (рис. H).

5. Установіть лезо на приводний вал, переконавшись,

що поверхня леза врівень із поверхнею випуклості внутрішнього фланця. Продовжуйте встановлення зовнішнього фланця та гайки (рис. I). Попередньо закрутіть гайку ПРОТИ ГОДИННИКОВОЇ СТРІЛКИ

Рис. I див. опис деталей нижче: I-1 Випуклість внутрішнього

I-4 Зовнішній фланець I-2 Вал мотора I-5 Лезо I-3 ГайкаНАСАДКА-КУЩОРІЗ — BCA1200 253

6. Поверніть зовнішній фланець, щоб вирівняти гніздо внутрішнього фланця з отвором кріплення вала в корпусі редуктора, і вставте шестигранний гайковий ключ у вирівняні отвори для стабілізації, як показано на попередньому етапі 2 і 3. 7. Поставте головку кущоріза на тверду поверхню для опори. Однією рукою візьміть лезо, а іншою рукою зафіксуйте багатофункціональний гайковий ключ, що входить у комплект, щоб затягнути гайку проти напрямку стрілки, позначеної на зовнішньому фланці (рис. J). Використання аксесуарів для щитка ПРИМІТКА. Коли інструмент використовується як лісковий тример, обладнаний тримерною головкою, насадка для щитка має бути встановлена на захисний щиток (рис. K).Закріпіть аксесуар для щитка на щиток, затягнувши три гвинти за допомогою шестигранного ключа. Недотримання може призвести до того, що ріжуча ліска буде занадто довга, і до перевантаження мотора. ПІД’ЄДНАННЯ НАСАДКИ-КУЩОРІЗА ДО ПРИВОДНОЇ ГОЛОВКИ Ця насадка-кущоріз призначена для використання з приводною головкою EGO PH1400E/PH1420E/PHX1600. Див. розділ « УСТАНОВЛЕННЯ НАСАДКИ НА ПРИВОДНУ ГОЛОВКУ» в посібнику користувача приводної головки PH1400E/PH1420E/PHX1600. ЕКСПЛУАТАЦІЯ ПОПЕРЕДЖЕННЯ. Знання виробу не має робити вас недбалим. Пам’ятайте, що півсекунди неуважності досить для серйозної травми. ПОПЕРЕДЖЕННЯ. Завжди носіть засоби захисту органів зору та слуху. Без окулярів ви ризикуєте травмами очей від викинутих предметів та іншими серйозними травмами. ЗАСТОСУВАННЯ Ви можете використовувати цей виріб для цілі, зазначеної нижче: ◾ Вирізання насінної трави, бур’янів, диких рослин та кущів, вирубання молодих дерев із максимальним діаметром стовбура 2 см. ПРИМІТКА. Цей інструмент має використовуватись тільки за призначенням. Будь-яке інше використання вважається випадком використання не за призначенням. ВИКОРИСТАННЯ НАСАДКИ-КУЩОРІЗА З ПРИВОДНОЮ ГОЛОВКОЮ ПОПЕРЕДЖЕННЯ. Одягайтеся правильно, щоб зменшити ризик травми під час роботи з цим інструментом. Не носіть вільного одягу або прикрас. Одягайте захисні окуляри та навушники. Носіть важкі, довгі штани, міцне взуття та рукавички. Не носіть шорти, сандалі, не працюйте босоніж. Для безпечної та кращої роботи надягайте ремінець через плече. Відрегулюйте плечовий ремінець у зручному робочому положенні. Тримайте кущоріз однією рукою за задню ручку, а іншою рукою за передню допоміжну ручку. Під час експлуатації інструмента тримайте його міцно обома руками. Кущоріз необхідно тримати в зручному положенні, при чому задня ручка має бути на висоті стегна. Зберігайте хват і рівновагу на обох ногах. Станьте таким чином, щоб вас не вибила з рівноваги реакція віддачі леза (рис B). ПОПЕРЕДЖЕННЯ. Плечовий ремінь також є механізмом швидкого звільнення в небезпечній ситуації. Коли трапляється надзвичайна ситуація, негайно зніміть його з плеча, незалежно від того, у який спосіб одягнено ремінь.Щоб обрізати дикі рослини та кущі, опустіть лезо, що обертається, вниз на рослини, щоб досягти ефекту подрібнення. Використовуйте кущоріз як косу (водіть ним вправо і вліво) на рівні землі. Не використовуйте ріжучий пристрій вище висоти пояса. ПОПЕРЕДЖЕННЯ. Що вище ріжучий пристрій піднято над землею, то більший ризик травмування відкинутими вбік обрізками. ПОПЕРЕДЖЕННЯ. Під час зрізання молодих дерев або інших деревних матеріалів діаметром до 2 см використовуйте ліву частину леза, щоб уникнути ситуацій упору леза. Не намагайтеся розрізати деревний матеріал із більшим діаметром, оскільки лезо може застрягнути чи відштовхнути кущоріз уперед. Це може призвести до пошкодження леза чи кущоріза або втрати контролю над кущорізом, що спричинить травмування. ПОПЕРЕДЖЕННЯ. Неправильне використання леза кущоріза може спричинити його розтріскування, розколювання або розламування.Відкинуті деталі можуть серйозно пошкодити оператора або сторонніх спостерігачів. Щоб зменшити ризик травмування, необхідно вжити таких запобіжних заходів:НАСАДКА-КУЩОРІЗ — BCA1200254

◾ Уникайте контакту з жорсткими або твердими сторонніми предметами, такими як каміння або шматки металу. ◾ Ніколи не обрізайте дерева або кущі з діаметром стовбура більше 2 см. ◾ Регулярно перевіряйте лезо через короткі проміжки часу на наявність ознак пошкодження. Не продовжуйте працювати з пошкодженим лезом. ◾ Регулярно заточуйте лезо (коли воно помітно затупилося), і, якщо необхідно, забезпечте його балансування (виконується кваліфікованим технічним працівником). Будьте надзвичайно обережними під час використання леза з цим приладом. Упор леза – це реакція, яка може статися, коли лезо, що обертається, контактує з будь-чим, що воно не може розрізати. Цей контакт може призвести до зупинки леза на мить і раптового «відштовхування» приладу від предмета, на який на який він натрапив. Ця реакція може бути достатньо сильною, щоб оператор утратив контроль над приладом. Упор леза може статися без попередження, якщо лезо налетить на корчі, застопориться або заплутається. Це частіше відбуваються в областях, де важко побачити матеріал, що зрізається. Для полегшення різання та безпеки наближайтеся до бур’янів, які ви зрізаєте кущорізом, справа наліво. У випадку натрапляння на непередбачений предмет або деревну колоду це може звести до мінімуму реакцію упору леза. Перед кожним використанням перевірте наявність пошкоджених/зношених деталей Перевірте лезо, запобіжник і передню ручку, а також замініть будь-які частини, які тріснули, викривлені, зігнуті або пошкоджені.Кромка леза може затуплятися з часом. Рекомендується перевернути лезо, щоб продовжити його термін служби, і періодично заточувати його (виконується кваліфікованим технічним спеціалістом) або замінити його новим лезом у разі потреби. Очищайте кущоріз після кожного використання Див. розділ «ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ» для отримання вказівок з очищення ПОПЕРЕДЖЕННЯ. Перед чищенням чи обслуговуванням кущоріза переконайтеся, що лезо повністю зупинилося. Недотримання цієї вимоги може призвести до серйозних травм. ЗАПУСК/ЗУПИНКА ІНСТРУМЕНТА Див. розділ «ЗАПУСК/ЗУПИНКА ПРИВОДНОЇ ГОЛОВКИ» в посібнику користувача приводної головки PH1400E/PH1420E/PHX1600.

ОБСЛУГОВУВАННЯ ПОПЕРЕДЖЕННЯ. Перед оглядом, чищенням або обслуговуванням пристрою зупиніть двигун, почекайте доки всі рухомі частини зупиняться, і вийміть акумуляторну батарею. Недотримання цих інструкцій може призвести до серйозних персональних травм або пошкодження майна. ПОПЕРЕДЖЕННЯ. Використовуйте для технічного обслуговування лише ідентичні запчастини. Використання будь-яких інших частин створює небезпеку або може призвести до поломки виробу. Для гарантування безпеки та надійності всі ремонтні роботи повинен проводити кваліфікований технічний спеціаліст. ПОПЕРЕДЖЕННЯ. Завжди носіть міцні рукавички під час установлення або зняття леза або виконання будь-якого технічне обслуговування леза. Будьте обережні та оберігайте руки від травмування лезом.ЗАГАЛЬНИЙ ТЕХНІЧНИЙ ДОГЛЯДНе застосовуйте розчинники, коли чистите пластмасові деталі. Більшість пластмас чутливі до різноманітних промислових розчинників і можуть бути ними пошкоджені. Для видалення бруду, пилу, мастила тощо користуйтесь чистою ганчіркою.ОЧИЩЕННЯ ПРИЛАДУ ◾ Вийміть батарею ◾ Після кожного використання очистьте сміття, забиті ґрунт або траву на ножі та запобіжнику м’якою щіткою. ◾ Протріть поверхню інструмента чистою тканиною, змоченою м’яким розчином мила. ◾ Використовуйте невелику щітку або невеликий пилосос для очищення вентиляційних отворів ззаду на корпусі. ◾ Не допускайте перекриття вентиляційних отворів. Коли лезо стає тупим, при чому обидві кромки леза затупилися, заточіть його (виконується кваліфікованим технічним персоналом) або замініть його на нове лезо.НАСАДКА-КУЩОРІЗ — BCA1200 255

ЗАМІНА ЛЕЗА ПОПЕРЕДЖЕННЯ. Зношене, тріснуте або пошкоджене лезо може зламатися, а шматки пошкодженого леза можуть стати небезпечними снарядами. Відкинути предмети можуть призвести до серйозних травм. Регулярно оглядайте лезо і не використовуйте кущоріз зі зношеними лезами. ПОПЕРЕДЖЕННЯ. Використовуйте належні засоби захисту очей під час зняття, заточення та встановлення леза. Знімання леза

1. Виймання батареї.

2. Поверніть зовнішній фланець, щоб вирівняти

гніздо внутрішнього фланця з отвором кріплення вала в корпусі редуктора, і вставте шестигранний гайковий ключ у вирівняні отвори для стабілізації, як показано на етапах 2 і 3 в розділі УСТАНОВЛЕННЯ ЛЕЗА.

3. Поставте головку кущоріза на тверду поверхню

для опори. Однією рукою візьміть лезо, а іншою рукою зафіксуйте багатофункціональний гайковий ключ, що входить у комплект, щоб послабити гайку в напрямку стрілки, позначеної на зовнішньому фланці, і зніміть гайку, зовнішній фланець і зношене лезо (рис. L).

4. Перевірте та замініть внутрішній фланець і кришку

фланця, якщо вони зношені (рис. M). Рис. M див. опис деталей нижче: M-1 Вал мотора M-5 Зовнішній фланець M-2 Внутрішній

M-6 Гайка M-3 Кришка фланця M-7 Отвір у фланці M-4 Лезо

5. Установіть нове лезо на вал мотора відповідно до

послідовності, показаної на рис. М. Докладніше див. у вказівках, описаних у кроках 5, 6 та 7 розділу «УСТАНОВЛЕННЯ ЛЕЗА». ЗМАЩЕННЯ ЗУБЧАСТИХ ПЕРЕДАЧ Зубчасті передачі в корпусі редуктора необхідно періодично змащувати трансмісійним мастилом. Перевіряйте рівень змащення корпусу редуктора приблизно кожні 50 годин роботи, знявши гвинт із гнізда на боці корпусу. Якщо на боках редуктора не видно мастила, виконайте кроки нижче, щоб залити трансмісійне мастило на 3/4

Не заповнюйте редуктори повністю.

1. Тримайте кущоріз таким чином, щоб герметичний

гвинт був спрямований вгору (рис. N).

2. Використовуйте багатофункціональний гайковий

ключ, який входить у комплект, щоб відкрутити та зняти герметичний гвинт.

3. Використовуйте шприц для змащення (не входить

у комплект), щоб влити мастило в отвір.

4. Затягніть герметичний гвинт після вливання.

ЗБЕРІГАННЯ ПРИЛАДУ ◾ Вийміть акумуляторну батарею з інструмента. ◾ Одягніть міцні рукавички, щоб ретельно очистити інструмент. ◾ Засуньте лезо у футляр для безпечного зберігання (рис. O). ◾ Якщо необхідно, зніміть насадку-кущоріз із приводної головки та надягніть торцевий ковпачок на місце кріплення насадки. ◾ Зберігайте пристрій у сухому, добре вентильованому, закритому або високо розташованому недоступному для дітей місці. Не зберігайте пристрій біля мінеральних добрив, бензину та інших хімікатів. Захист довкілля Не викидайте електричне обладнання, акумулятор і зарядний пристрій у побутові відходи! Віднесіть цей виріб авторизованому переробнику й надайте його для роздільного збирання. Електроінструменти необхідно повернути в підприємство, що займається екологічно безпечною переробкою.НАСАДКА-КУЩОРІЗ — BCA1200256

УСУНЕННЯ НЕСПРАВНОСТЕЙ НЕСПРАВНІСТЬПРИЧИНА ВИРІШЕННЯКущоріз не запускається. ◾ Акумуляторна батарея не приєднана до приводної головки. ◾ Прикріпіть акумулятор до приводної ◾ Немає електричного контакту між приводною головкою та акумуляторною батареєю. ◾ Вийміть акумулятор, перевірте контакти та встановіть акумулятор знову, доки він не зафіксується. ◾ Акумуляторна батарея розряджена. ◾ Заряджайте акумулятор зарядними пристроями EGO, переліченими в цьому посібнику. ◾ Важіль блокування та тригер не натиснуто одночасно. ◾ Натисніть важіль блокування та утримуйте її, а потім натисніть на тригер, щоб увімкнути кущоріз.Кущоріз зупиняється під час різання. ◾ Мотор перевантажено. ◾ Мотор відновить роботу, коли навантаження буде усунуто. Для безперервної роботи зменште навантаження на приводну головку. ◾ Акумулятор або приводна головка занадто гаряча. ◾ Дайте акумуляторній батареї або приводній головці охолонути, доки температура не опуститься нижче 67°C . ◾ Акумулятор від’єднано від інструмента. ◾ Знову встановіть акумуляторну ◾ Акумуляторна батарея розряджена. ◾ Заряджайте акумулятор зарядними пристроями EGO, переліченими в цьому посібнику.

ПРАВИЛА ГАРАНТІЇ EGO Будь ласка, відвідайте веб-сайт egopowerplus.eu для отримання повних умов гарантійної політики EGO.ПРИСТАВКА ХРАСТОРЕЗ — BCA1200 257
