| Tipo de produto | Acessório para roçadeira |
| Marca | EGO |
| Modelo | PH1420E |
| Largura de corte | 30 cm |
| Velocidade em vazio | 5 000 - 6 000 min⁻¹ |
| Peso | 1,82 kg |
| Temperatura de uso recomendada | 0 °C a 40 °C |
| Temperatura de armazenamento recomendada | -20 °C a 70 °C |
| Nível de potência acústica medido (LWA) | 93,2 dB(A) (K=0,35 dB(A)) |
| Nível de pressão acústica (LPA) | 83,9 dB(A) (K=3 dB(A)) |
| Nível de potência acústica garantido | 98 dB(A) |
| Vibração (punho dianteiro) | 4,14 m/s² (K=1,5 m/s²) |
| Vibração (punho traseiro) | 1,88 m/s² (K=1,5 m/s²) |
| Alimentação | Bateria (sem fio) |
| Baterias compatíveis | Consulte os carregadores EGO listados no manual |
| Lâmina recomendada | Lâmina de roçadeira ABB1203 |
| Conteúdo da embalagem | Acessório, conjunto de lâmina e protetor de lâmina, capa de proteção, capa adicional, chave sextavada, chave multifuncional, manual de instruções |
| Aplicações | Corte de gramíneas emaranhadas, ervas daninhas, arbustos e mudas de árvores até 2 cm de diâmetro |
| Proteção e segurança | Capa de proteção, protetor de lâmina, parada de segurança, ricochete da lâmina, distância de segurança 15 m, uso de EPI necessário |
| Manutenção | Limpeza após uso, afiação ou substituição da lâmina, lubrificação das engrenagens a cada 50 h |
| Garantia | Consulte o site egopowerplus.eu |
Perguntas frequentes - PH1420E EGO
Perguntas dos utilizadores sobre PH1420E EGO
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Multiferramentas em formato PDF gratuitamente! Encontre o seu manual PH1420E - EGO e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PH1420E da marca EGO.
MANUAL DE UTILIZADOR PH1420E EGO
PT Acessório de roçadeira 48
MANTENIMIENTO Y ALMACENAMIENTO
AVISO: Para assegurar a segurança e bom funcionamento, todas as reparações e substituições deverão ser efetuadas por um técnico de reparação qualificado.

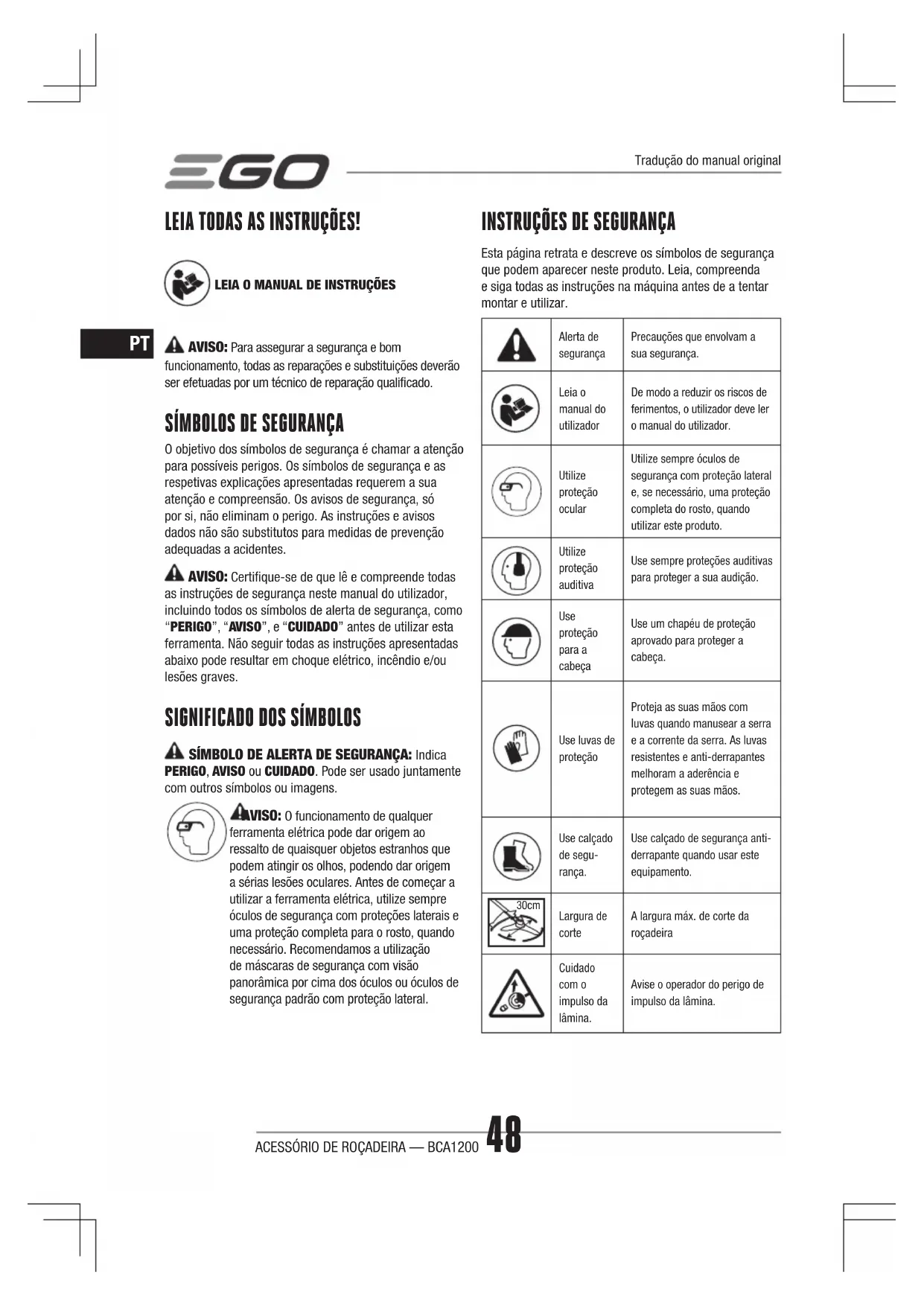

SÍMBOLOS DE SEGURANÇA
O objetivo dos símbolos de segurança é chamar a atenção para possíveis perigos. Os símbolos de segurança e as respetivas explicações apresentadas requerem a sua atenção e compreensão. Os avisos de segurança, só por si, não eliminam o perigo. As instruções e avisos dados não são substitutos para medidas de prevenção adequadas a acidentes.
AVISO: Certifique-se de que lê e compreende todas as instruções de segurança neste manual do utilizador, incluindo todos os símbolos de alerta de segurança, como "PERIGO", "AVISO", e "CUIDADO" antes de utilizar esta ferramenta. Não seguir todas as instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou lesões graves.
Aviso: O funcionamento de qualquer ferramenta elétrica pode dar origem ao ressalto de quaisquer objetos estranhos que podem atingir os olhos, podendo dar origem a sérias lesões oculares. Antes de começar a utilizar a ferramenta elétrica, utilize sempre óculos de segurança com proteções laterais e uma proteção completa para o rosto, quando necessário. Recomendamos a utilização de máscaras de segurança com visão panorâmica por cima dos óculos ou óculos de segurança padrão com proteção lateral.
INSTRUÇÕES DE SEGURANÇA
Esta página retrata e descreve os símbolos de segurança que podem aparecer neste produto. Leia, compreenda e siga todas as instruções na máquina antes de a tentar montar e utilizar.
 | Alerta de segurança | Precauções que envolvam a sua segurança. |
 | Leia o manual do utilizador | De modo a reduzir os riscos de ferimentos, o utilizador deve ler o manual do utilizador. |
 | Utilize proteção ocular | Utilize sempre óculos de segurança com proteção laterale, se necessário, uma proteção completa do rosto, quando utilizar este produto. |
 | Utilize proteção auditiva | Use sempre proteções auditivas para proteger a sua audição. |
 | Use proteção para a cabeça | Use um chapéu de proteção aprovado para proteger a cabeça. |
 | Use luvas de proteção | Proteja as suas mãos com luvas quando manusear a serra e a corrente da serra. As luvas resistentes e anti-derrapantes melhoram a aderência e protegem as suas mãos. |
 | Use calçado de segurança. | Use calçado de segurança anti-derrapante quando usar este equipamento. |
 | Largura de corte | A largura máx. de corte da roçadeira |
 | Cuidado com o impulso da lâmina. | Avise o operador do perigo de impulso da lâmina. |
 | Mantenha terceiros afastados | A distância entre a máquina e terceiros deve ser de, pelo menos, 15 m. |
 | Tenha cuidado com os objetos atirados. | Objetos podem ressaltar e causar ferimentos ou danos materiais. |
 | Desligue a bateria antes da manutenção | Desligue a bateria da roçadora antes de efetuar trabalhos de limpeza ou manutenção. |
 | CE | Este produto encontra-se em conformidade com as diretivas CE aplicáveis. |
 | UKCA | Este produto está em conformidade com a legislação aplicável do Reino Unido. |
 | WEEE | Os produtos elétricos residuais não deverão ser eliminados juntamente com o lixo doméstico comum. Entregue-os num centro de reciclagem autorizado. |
 | Ruído | Nivel de potência do som garantido. Emissão de ruído para o ambiente de acordo com a diretiva da Comunidade Europeia. |
| V Volts Tensão | ||
| mm Milímetro Comprimento ou tamanho | ||
| cm Centímetro Comprimento ou tamanho | ||
| kg Quilograma Peso | ||
| n_a | Velocidade sem carga | Velocidade de rotação, sem carga |
| min^-1 | Por minuto Rotações por minuto | |
AVISOS GERAIS DE SEGURANÇA DA MÁQUINA
AVISO: Leia todos os avisos de s segurança, instruções, ilustrações e especificações fornecidas com esta máquina. Não seguir todas as instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.
GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA FUTURAS REFERÊNCIAS.
O termo “máquina” nos avisos diz respeito à sua máquina alimentada pela rede (com fio) ou com bateria (sem fio).
SEGURANÇA NA ÁREA DE TRABALHO
■ Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou escuras são propícias a acidentes.
PT
- Não utilize máquinas em atmosferas explosivas, tal como na presença de líquidos inflamáveis, gases ou pó. As máquinas produzem faíscas que podem atear o pó ou fumos.
■ Mantenha as crianças e pessoas que passem afastadas enquanto utilizar uma máquina. As distrações podem fazer com que perca o controlo.
SEGURANÇA ELÉTRICA
- A ficha tem de corresponder à tomada. Nunca modifique uma ficha de forma alguma. Não utilize qualquer adaptador com máquinas com ligação à terra. Fichas não modificadas e tomadas correspondentes reduzirão o risco de choque elétrico.
- Evite o contacto corporal com superfícies com ligação à terra, tais como tubos, radiadores, faixas e frigoríficos. Existe um risco acrescido de choque elétrico se o seu corpo estiver ligado à terra.
- Não utilize a máquina à chuva ou em condições húmidas. A entrada de água na máquina pode aumentar o risco de choque elétrico ou mau funcionamento que pode dar origem a ferimentos.
- Não force o fio da alimentação. Nunca utilize o fio para transportar, puxar ou desligar a máquina. Mantenha o fio afastado do calor, óleo, arestas afiadas ou peças móveis. Fios danificados ou presos aumentam o risco de choque elétrico.
- Quando estiver a trabalhar com uma máquina ao ar livre, utilize uma extensão adequada para a utilização no exterior. A utilização de um fio adequado ao exterior reduz o risco de choque elétrico.
- Se for inevitável trabalhar com a máquina num local húmido, use um Interruptor de Circuito de Falha de Ligação à Terra (GFCI). A utilização de um ICFLT reduz o risco de choque elétrico.
SEGURANÇA PESSOAL
- Mantenha-se alerta, observe o que está a fazer e use senso comum quando estiver a trabalhar com uma máquina. Não utilize a máquina enquanto estiver cansado ou sob o efeito de drogas, álcool
三GO
ou medicação. Um momento de falta de atenção enquanto utiliza a máquina pode dar origem a ferimentos sérios.
- Use equipamento pessoal de proteção. Use sempre proteção ocular. O equipamento de segurança, tal como máscara respiratória, calçado de segurança antiderrapante, capacete de segurança ou proteção auditiva, utilizado nas condições adequadas reduzirá a hipótese de ferimentos.
- Evite ligações sem intenção. Certifique-se de que o interruptor se encontra na posição de desligado antes de ligar à alimentação e/ou bateria e antes de pegar ou transportar a máquina. Transportar a máquina com o seu dedo no interruptor ou fornecer energia à máquina que tenha o interruptor na posição de ligado convida a acidentes.
- Retire qualquer chave de ajuste ou chave de fendas antes de ligar a máquina. Uma chave de fendas ou uma chave deixada ligada a uma peça rotativa da máquina pode dar origem a ferimentos.
- Não se estique. Mantenha sempre a base e o equilíbrio adequados. Isso proporciona um melhor controlo da máquina em situações inesperadas.
- Vista-se adequadamente. Não use roupa larga nem joalharia. Mantenha o seu cabelo e roupa afastados das peças móveis. Roupa larga, joias ou cabelo comprido podem ser apanhados pelas peças em movimento.
Se forem fornecidos dispositivos para a ligação de extração de pó e facilidades de recolha, certifique-se de que estes estão ligados e de que são devidamente utilizados. A utilização de dispositivos de extração do pó pode reduzir os perigos relacionados com o pó.
- Não permita que a familiarização ganha com a utilização de máquinas o torne mais complacente e ignore os princípios de segurança da máquina. Uma ação descuidada pode causar graves ferimentos numa fração de segundo.
UTILIZAÇÃO E CUIDADOS COM A MÁQUINA
- Não force a máquina. Utilize a máquina correta para a sua aplicação. A máquina correta fará o trabalho melhor e de forma mais segura à taxa para a qual foi concebida.
- Não utilize a máquina se o interruptor não der para ligar e desligar. Qualquer máquina que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
■ Desligue a ficha da alimentação e/ou retire a bateria da máquina, se amovível, antes de fazer quaisquer
ajustes, mudar de acessórios ou armazenar a máquina. Tais medidas preventivas de segurança reduzem o risco de ligar a máquina acidentalmente.
- Guarde a máquina desligada fora do alcance de crianças e não permita que pessoas estranhas à máquina ou a estas instruções trabalhem com a máquina. As máquinas são perigosas nas mãos de utilizadores sem formação.
- Proceda à manutenção das máquinas e respetivos acessórios. Verifique se existem desalinhamentos ou colagem das peças móveis, quebra de peças e qualquer outra condição que possa afetar o funcionamento da máquina. Se estiver danificada, leve a máquina para ser reparada antes da utilização. Muitos acidentes são causados por máquinas mantidas de forma deficiente.
- Mantenha as máquinas de corte afiadas e limpas. Máquinas de corte devidamente mantidas e com arestas de corte afiadas têm uma menor probabilidade de prender e são mais fáceis de controlar.
- Use a máquina, acessórios e brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a ser efetuado. A utilização da máquina para operações diferentes das pretendidas pode resultar numa situação perigosa.
- Mantenha as pegas e superfícies de preensão secas, limpas e sem óleo ou gordura. Pegas e superfícies de preensão escorregadias não permitem o manuseamento seguro nem o controlo da máquina em situações inesperadas.
CUIDADOS E UTILIZAÇÃO DA BATERIA
- Recarregue apenas com os carregadores especificados pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando usado com outra bateria.
- Utilize máquinas apenas com as baterias especificamente designadas. A utilização de outras baterias pode criar um risco de ferimentos e incêndio.
- Quando não usar a bateria, mantenha-a afastada de outros objetos de metal, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam fazer a ligação entre os dois terminais. Colocar os terminais da bateria em curto-circuito pode dar origem a queimaduras ou fogo.
- Sob condições abusivas, pode ser ejetado líquido da bateria; evite o contacto. Se ocorrer um contacto acidental, lave com água abundante. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejetado da bateria pode provocar irritação ou queimaduras.
- Não use a bateria nem a máquina se estiverem danificadas ou modificadas. Baterias danificadas ou modificadas podem apresentar comportamentos imprevisíveis, dando origem a fogo, explosão ou risco de ferimentos.
- Não exponha a bateria ou a máquina ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima dos 130 °C pode causar uma explosão.
- Siga todas as instruções de carregamento e não carregue a bateria nem a máquina a uma temperatura fora dos parâmetros especificados nas instruções. Carregar incorretamente ou a temperaturas fora dos parâmetros especificados pode danificar a bateria e aumentar o risco de fogo.
AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. Não seguir todas as instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou lesões graves. Guarde todos os avisos e instruções para futuras referências.
Guarde todos os avisos e instruções para futuras referências.
TREINO
■ Leia atentamente o manual de instruções. Familiarize-se com os controlos e utilização adequada deste equipamento.
- Nunca permita que pessoas ou crianças que não estejam familiarizadas com as instruções utilizem o aparelho. Há a possibilidade de existirem regulamentos locais que restrinjam a idade do operador.
■ Tenha em conta que o operador ou utilizador é o responsável por acidentes ou perigos que ocorram a outras pessoas ou à sua propriedade.
PREPARAÇÃO
■ Nunca utilize o aparelho com pessoas, especialmente crianças ou animais por perto.
- Utilize sempre proteção ocular e calçado resistente enquanto utiliza a máquina.
A distância entre a máquina e terceiros deve ser de pelo menos 15 m.
- Nunca utilize a máquina quando o operador estiver cansado, doente ou sob a influência de álcool ou outras drogas.
FUNCIONAMENTO
■ Use a máquina apenas à luz do dia ou com boa luz artificial.
■ Nunca utilize a máquina com proteções danificadas ou sem as proteções montadas.
■ Ligue o motor apenas quando as mãos e pés estiverem afastados de meios de corte.
■ Desligue sempre a máquina da alimentação (retire a bateria).
■ Sempre que deixe a máquina sem supervisão;
■ Antes de limpar uma peça bloqueada;
■ Antes de inspecionar, limpar ou efetuar trabalhos na máquina;
■ Após bater num objeto estranho;
■ Sempre que a máquina comece a vibrar anormalmente.
■ Tenha cuidado para não se magoar nos pés nem nas mãos durante o corte.
■ Certifique-se sempre de que as aberturas de ventilação são mantidas sem lixo.
MANUTENÇÃO E ARRUMAÇÃO
■ Desligue a máquina da alimentação (retire a bateria) antes de efetuar quaisquer trabalhos de manutenção ou de limpeza.
- Utilize apenas peças sobresselentes e acessórios recomendados pelo fabricante.
- Inspezione e efetue a manutenção da máquina com regularidade. A máquina só pode ser reparada por um reparador autorizado.
■ Quando não em uso, armazene a máquina fora do alcance das crianças.
AVISOS ADICIONAIS DE SEGURANÇA
- Evite ambientes perigosos. Não utilize aparelhos em locais húmidos ou molhados.
■ Mantenha as proteções no lugar e em bom estado de funcionamento.
■ Mantenha as mãos e pés afastados da área de corte.
Para reduzir o risco de lesões, nunca trabalhe em cima de uma escada ou noutro suporte inseguro. Nunca segure a unidade de corte acima da altura da cintura.
- Verifique regularmente a unidade de corte durante a utilização ou imediatamente após reparar nalguma alteração no comportamento de corte.
- Para melhores resultados, a sua bateria deverá ser carregada num local onde a temperatura seja superior a 5 °C e inferior a 40 °C. Não guarde no exterior nem dentro de veículos.
■ Se alguém se aproximar, desligue o motor e a unidade de corte.
■ Avise o operador do perigo de impulso da lâmina (usar apenas com lâminas de 3 dentes).
- O impulso da lâmina pode ocorrer quando a lâmina giratória entrar em contacto com um objeto que não corte imediatamente.
- O impulso da lâmina pode ser suficientemente violento para fazer com que a unidade e/ou operador seja ressaltado em qualquer direção e possivelmente perca o controlo da unidade.
■ O impulso da lâmina pode ocorrer sem aviso, caso lâmina bata, fique presa ou limitada. -
O impulso é mais provável em áreas onde seja difícil ver o material a ser cortado.
-
Não fixe qualquer lâmina numa unidade sem a instalação adequada de todas as peças necessárias. Não usar as peças adequadas pode fazer com que a lâmina se solte e lesione seriamente o operador e/ou outras pessoas. Elimine as lâminas dobradas, torcidas, rachadas, partidas ou danificadas de algum modo. Use uma lâmina afiada. Uma lâmina que não esteja afiada tem mais probabilidades de ficar presa e sofrer um impulso (use apenas lâminas com 3 dentes).
- Uma lâmina/linha solta pode causar lesões enquanto continua a girar após o motor parar ou libertar o gatilho. Mantenha o controlo adequado até que a lâmina/linha pare de rodar por completo.
- As ferramentas que funcionam a bateria não têm de ser ligadas a uma tomada. Assim, estão sempre em estado de funcionamento. Tenha cuidado com possíveis perigos quando o aparelho não estiver a funcionar. Tenha cuidado quando efetuar a manutenção ou reparações.
- Não lave com uma mangueira. Evite que entre água no motor e nas ligações elétricas.
- Se ocorrerem situações que não sejam abrangidas por este manual, tenha cuidado e faça uso do bom senso. Contacte o centro de reparação da EGO para obter assistência.
■ Utilize apenas com as baterias e carregadores listados na imagem A. Vibração a h
GUARDE ESTAS INSTRUÇÕES!
ESPECIFICAÇÕES
| Largura de corte 30 cm | ||
| Velocidade sem carga 5000/6000 min | -1 | |
| Peso 1,82 kg | ||
| Temperatura de funcionamento recomendada | 0°C-40°C | |
| Temperatura de armazenamento recomendada | -20°C-70°C | |
| a | 96,5 dB(A)K=1,88 dB(A)(PH1400E) | |
| bil | ||
| Nível de potência do som medido L_WA | 93,2 dB(A)K=0,35 dB(A)(PH1420E) | |
| 91 dB(A)K=1,1 dB(A)(PHX1600) | ||
| Nível da pressão do som no ouvido do operador L_PA | 84,5 dB(A)K=3 dB(A)(PH1400E) | |
| 83,9 dB(A)K=3 dB(A)(PH1420E) | ||
| 83 dB(A)K=3 dB(A)(PHX1600) | ||
| Nível de potência acústica garantido L_WA (medido de acordo com 2000/14/CE) | 98 dB(A) | |
| a s Vibração a_h | Pega dianteira | 2,8 m/s2K=1,6 m/s2(PH1400E) |
| 4,14 m/s2K=1,5 m/s2(PH1420E) | ||
| 6,64 m/s2K=1,5 m/s2(PHX1600) | ||
| Pega traseira | 3,1 m/s2K=1,6 m/s2(PH1400E) | |
| 1,88 m/s2K=1,5 m/s2(PH1420E) | ||
| 2,61 m/s2K=1,5 m/s2(PHX1600) | ||
As definições apresentadas anteriormente são testadas e medidas equipadas com a cabeça motora PH1400E/PH1420E/PHX1600.
- O valor total declarado da vibração foi medido de acordo com um método de teste padrão e pode ser usado para comparar duas ferramentas;
- O valor total declarado da vibração também pode ser usado numa avaliação preliminar da exposição.
AVISO: A emissão de vibrações durante a utilização da ferramenta elétrica pode diferir do valor declarado em que a ferramenta é usada. De modo a proteger o utilizador, este deverá utilizar luvas e proteção auditiva nas condições atuais de utilização.
Lâmina recomendada
| NOME DA PEÇA NÚMERO DO MODELO | |
| Lâmina da roçadeira ABB1203 |
LISTA DE PEÇAS
| NOME DA PEÇA QUANTIDADE | |
| Acessório de roçadeira 1 | |
| Conjunto da lâmina e cobertura 1 | |
| Proteção 1 | |
| Proteção (para usar APENAS com a sua roçadeira) | 1 |
| Chave hexagonal 1 | |
| Chave multifunções 1 | |
| Manual de funcionamento 1 |
DESCRIÇÃO
CONHEÇA O SEU ACESSÓRIO DE ROÇADEIRA (Imagem A)
- Tampão da extremidade
- Eixo da roçadeira
- Proteção
- Lâmina
- Cobertura da lâmina
- Fio da braçadeira
- Parafuso vedante
- Caixa do carreto
- Orifício de fixação do eixo
- Rebordo exterior
- Chave multifunções
- Chave sextavada
- Proteção (para usar APENAS com a sua roçadeira)
AVISO: Nunca utilize o aparelho sem a proteção bem colocada. A proteção tem de estar sempre no aparelho para proteger o utilizador.
AVISO: Quando a ferramenta for usada como aparador de linha, equipado com uma cabeça de aparar, deverá montar o acessório de proteção. Não fazê-lo pode dar origem a uma linha de corte demasiado comprida e sobrecarga do motor.
MONTAR
AVISO: Se quaisquer peças estiverem danificadas ou em falta não utilize este produto até as peças serem substituídas. Utilizar este produto com peças danificadas ou em falta pode dar origem a lesões pessoais sérias.
AVISO: Não tente modificar este produto nem criar acessórios que não sejam recomendados para utilizar com este aparador de fio. Qualquer alteração ou modificação é considerada uma má utilização e pode dar origem a perigos, que podem levar a possíveis lesões pessoais sérias.
AVISO: Para evitar um arranque acidental que possa causar ferimentos sérios, retire sempre a bateria da máquina durante a montagem das peças.
AVISO: Quando a máquina vier equipada com uma cabeça de motorroçadora, deverá montar a barra de barreira de segurança.
MONTAGEM DA PROTEÇÃO
AVISO: Use sempre luvas quando montar ou substituir a proteção. Tenha cuidado com a lâmina na proteção e proteja a sua mão contra cortes.
AVISO: Nunca utilize a máquina sem a proteção bem colocada. A proteção tem de estar sempre na máquina para proteger o utilizador. Quando a proteção estiver fixada, nunca tente retirar nem ajustar a proteção. Se for necessário substituí-la, isso deverá ser efetuado por um técnico de reparação qualificado!
Solte e retire os dois parafusos da base do eixo (Fig. C), alinhe os orifícios de montagem da proteção com os orifícios de montagem e, depois, bloqueie a proteção na base do eixo com dois parafusos, juntamente com duas anilhas de pressão (Fig. D).
Certifique-se de que a proteção está fixada de acordo com a Fig. C e D, qualquer fixação inversa irá provocar um grande perigo!
MONTAR A LÂMINA
- A lâmina é enviada com uma proteção. Antes de montar a lâmina na roçadeira, a proteção deverá ser retirada, libertando o fio da braçadeira do gancho na proteção (Imagem E).
Fig. E descrição das peças apresentada abaixo:
E-1 Gancho
E-2 Fio da braçadeira
- Rode o rebordo exterior para alinhar a ranhura no rebordo interior com o orifício de fixação do eixo na estrutura do carreto (Imagem F).
- Insira a chave sextavada fornecida nos orifícios alinhados para agir como estabilizador (Imagem G).
Consulte a Imagem F e G em baixo para a descrição das peças:
| F-1 | Estrutura do carreto |
| F-2 | Orifícios alinhados de bloqueio do eixo |
| F-3 | Rebordo exterior |
| G-1 | Estabilizador |
- Coloque a cabeça da roçadeira contra uma superfície sólida para a suportar. Com uma mão a segurar o eixo da roçadeira, use a outra mão para segurar a chave multifunções fornecida para desapertar a porca na direção da seta assinalada no rebordo exterior, e retire a porca e o rebordo exterior. Guarde para voltar a montar (Imagem H).
- Monte a lâmina no eixo do motor, certificando-se de que a superfície da lâmina fica nivelada com a superfície da saliência do rebordo interior. Monte o rebordo exterior e a porca (Imagem I). Aperte à mão a porca no SENTIDO INVERSO AO DOS PONTEIROS DO RELÓGIO.
Fig. I descrição das peças apresentada abaixo:
| I-1 Saliência do rebordo interior |
| I-2 Eixo do motor |
| I-3 Porca |
| I-4 Rebordo exterior |
| I-5 Lâmina |
- Rode o rebordo exterior para alinhar a ranhura no rebordo interior com o orifício de fixação do eixo na caixa do carreto, e insira a chave sextavada fornecida nos orifícios alinhados para agir como estabilizador, conforme apresentado nos passos anteriores 2 e 3.
- Coloque a cabeça da roçadeira contra uma superfície sólida para a suportar. Com uma mão a segurar a lâmina, use a outra mão para segurar a chave multifunções fornecida para apertar a porca na direção oposta à direção da seta assinalada no rebordo exterior (Imagem J).
Utilização do acessório de proteção
AVISO: Quando a ferramenta for usada como aparador de linha, equipado com uma cabeça de aparar, deverá montar o acessório de proteção (Imagem K).
Fixe o acessório de proteção apertando os três parafusos com a chave sextavada fornecida. Não fazê-lo pode dar origem a uma linha de corte demasiado comprida e sobrecarga do motor.
LIGAR O ACESSÓRIO DA ROÇADEIRA À CABEÇA MOTORA
Este acessório da roçadeira foi criado para ser usado com a cabeça motora EGO Power PH1400E/PH1420E/PHX1600.
Consulte a secção "INSTALAR UM ACESSÓRIO NA CABEÇA MOTORA" no manual de utilização da cabeça motora PH1400E/PH1420E/PHX1600.
FUNCIONAMENTO
AVISO: Não deixe que a sua familiaridade com o produto o torne descuidado. Lembre-se, uma fração de segundo de desatenção é suficiente para infligir ferimentos graves.
AVISO: Utilize sempre proteções oculares com escudos laterais. Juntamente com proteção auditiva. O não cumprimento pode resultar na projeção de objetos para os olhos e outros possíveis ferimentos graves.
APLICAÇÕES
Pode utilizar este produto com os intuitos listados em baixo:
■ Cortar erva, ervas daninhas, arbustos selvagens e mato, desbastar árvores jovens com um diâmetro máximo do caule de 2 cm.
AVISO: A ferramenta tem de ser usada apenas conforme descrito. Qualquer outra utilização será considerada má utilização.
USAR A ROÇADEIRA COM A CABEÇA MOTORA
AVISO: Vista-se adequadamente para reduzir o risco de lesões quando utilizar este aparelho. Não utilize roupa larga ou jóias. Use proteções oculares e auditivas. Use calças compridas e resistentes, mangas compridas, botas e luvas. Não utilize roupa curta, sandálias nem ande descalço.
Por razões de segurança e para um melhor funcionamento, coloque a alça para os ombros. Ajuste a alça numa posição de funcionamento confortável. Segure
a roçadeira com uma mão na pega traseira e a outra mão na pega auxiliar dianteira. Agarre firmemente com ambas as mãos durante a utilização. Deve segurar a roçadeira numa posição confortável, mantendo a pega traseira sensivelmente à altura da anca. Mantenha a segurança e equilíbrio em ambos os pés.
Posicione-se de modo a não perder o equilíbrio devido a um ressalto da lâmina de corte (Imagem B).
AVISO: A alça para o ombro é também um mecanismo de libertação rápida em situações perigosas. Quando ocorre uma emergência, retire-a imediatamente do seu ombro, não importa o modo como a alça se encontra.
Para cortar arbustos selvagens e mato, baixe a lâmina rotativa até ao mato para obter um efeito de corte. Use a roçadeira como uma gadanha (deslize-a para a esquerda e para a direita) ao nível do chão. Não use o acessório de corte acima da altura da cintura.
AVISO: Quanto mais alto o acessório de corte estiver do chão, maior será o risco de lesões devido a ressaltos do material cortado.
AVISO: Quando cortar pequenas árvores ou outros materiais de madeira até 2 cm de diâmetro, use o lado esquerdo da lâmina para evitar possíveis ressaltos. Não tente cortar material de madeira com um diâmetro mais largo, pois a lâmina pode ficar presa ou atirar a roçadeira para a frente. Isto pode danificar a lâmina ou a roçadeira, ou fazer com que perca o controlo e sofra lesões pessoais.
AVISO: A utilização incorreta da lâmina da roçadeira pode fazer com que se rache, lasque ou estilhace.
As peças atiradas podem lesionar seriamente o operador ou terceiros. Para reduzir o risco de lesões pessoais, é essencial tomar as seguintes precauções:
■ Evite o contacto com objetos estranhos duros ou sólidos, como pedras, rochas ou pedaços de metal.
■ Nunca corte madeira nem arbustos com um caule com mais de 2 cm de diâmetro.
- Inspezione regularmente a lâmina quanto a sinais de danos. Não continue a trabalhar com uma lâmina danificada.
- Afie a lâmina regularmente (quando notar que não está afiada) e leve-a para ser equilibrada, se necessário (efetuado por um técnico qualificado).
RESSALTO DA LÂMINA
Tenha muito cuidado quando usar a lâmina com esta unidade. O ressalto da lâmina é a reação que pode ocorrer quando uma lâmina a girar entra em contacto com algo que não consiga cortar. Este contacto pode fazer com que a lâmina pare durante um momento e lançar de repente a unidade para longe do objeto que atingiu. Esta reação pode ser violenta o suficiente para fazer com que o operador perca o controlo da unidade. O ressalto da lâmina pode ocorrer sem aviso, caso a lâmina bata, fique presa ou limitada. Isto é mais provável em áreas onde seja difícil ver o material a ser cortado. Para facilidade e segurança de corte, aproxime-se das ervas a serem cortadas com a roçadeira da direita para a esquerda. No caso de encontrar um objeto inesperado ou monte de madeira, esta prática pode minimizar a reação de ressalto da lâmina.
Antes de cada utilização, verifique se existem peças gastas ou danilcadas.
Verifique a lâmina, proteção e pega auxiliar dianteira e substitua as peças rachadas, torcidas, dobradas ou danificadas de algum modo.
A extremidade da lâmina pode deixar de ficar afiada com o passar do tempo. Recomendamos que vire a lâmina para prolongar o tempo de vida da lâmina, e para a afiar periodicamente (efetuado por um técnico qualificado) ou substitua-a por uma lâmina nova quando necessário.
Limpe a roçadeira após cada utilização.
Consulte a secção MANUTENÇÃO para obter instruções de limpeza.
AVISO: Certifique-se de que a lâmina parou por completo antes de limpar ou afiar a roçadeira. O não seguimento das instruções pode dar origem a lesões pessoais sérias.
LIGAR/DESLIGAR A FERRAMENTA
Consulte a secção "LIGAR/DESLIGAR A CABEÇA MOTORA" no manual de utilização da cabeça motora PH1400E/PH1420E/PHX1600.
MANUTENÇÃO
AVISO: Antes de inspecionar, limpar ou reparar a unidade, pare o motor, espere que todas as peças móveis parem por completo e retire a bateria. O não seguimento destas instruções pode dar origem a lesões corporais sérias ou danos de propriedade.
AVISO: Quando fizer reparações, utilize apenas peças de substituição idênticas. A utilização de outras peças pode dar origem a perigos ou danos no produto. Para assegurar a segurança e bom funcionamento, todas as reparações deverão ser efetuadas por um técnico de reparação qualificado.
AVISO: Use sempre luvas resistentes quando instalar ou retirar a lâmina ou fazer qualquer manutenção na lâmina. Tenha cuidado com a lâmina e proteja as suas mãos de lesões devido à lâmina.
三GO
MANUTENÇÃO GERAL
Evite usar solventes quando limpar peças de plástico. Grande parte dos plásticos é susceptível a danos devido a vários tipos de solventes comerciais. Use panos limpos para retirar a sujidade, pó, óleo, gordura, etc.
LIMPEZA DA UNIDADE
■ Retire a bateria.
■ Após cada utilização, limpe os resíduos, obstruções ou relva na lâmina e na proteção com uma escova suave.
- Limpe a superfície da ferramenta com um pano limpo embebido numa solução neutra de sabão.
■ Use uma pequena escova ou um pequeno aspirador para limpar as entradas de ar na estrutura traseira.
■ Mantenha a área de trabalho livre de obstruções.
Quando a lâmina deixar de estar afiada, ambas as extremidades da lâmina deixam de estar afiadas. Leve-a para ser afiada por um técnico qualificado ou substitua-a por uma lâmina nova, conforme necessário.
SUBSTITUIÇÃO DA LÂMINA
AVISO: Uma lâmina gasta, rachada ou danificada pode partir, e os pedaços da lâmina danificada podem tornar-se projecteis perigosos. Os objetos atirados podem causar lesões sérias. Inspecione regularmente a lâmina e não utilize a roçadeira com uma lâmina gasta ou danificada.
AVISO: Use proteção ocular adequada enquanto retira, afia ou instala a lâmina.
Para retirar a lâmina
- Retirar a bateria.
- Rode o rebordo exterior para alinhar a ranhura no rebordo interior com o orifício de fixação do eixo na caixa do carreto, e insira a chave sextavada fornecida nos orifícios alinhados para agir como estabilizador, conforme apresentado nos passos 2 e 3 na secção "MONTAGEM DA LÂMINA".
- Coloque a cabeça da roçadeira contra uma superfície sólida para a suportar. Com uma mão a segurar a lâmina, use a outra mão para segurar a chave multifunções fornecida para desapertar a porca na direção da seta assinalada no rebordo exterior, e retire a porca, o rebordo exterior e a lâmina gasta (Imagem L).
- Verifique e substitua o rebordo interior e a cobertura do rebordo se estiverem gastos (Imagem M).
Consulte a Imagem M em baixo para a descrição das peças:
| M-1 | Eixo do motor |
| M-2 | Rebordo interior |
| M-3 | Cobertura do rebordo |
| M-4 | Lâmina |
| M-5 | Rebordo exterior |
| M-6 | Porca |
| M-7 | Ranhura no rebordo |
- Instale a lâmina nova no eixo do motor em sequência, conforme apresentado na Imagem M. Os detalhes apresentam os passos ensinados no passo 5, 6 e 7 na secção "MONTAGEM DA LÂMINA".
LUBRIFICAÇÃO DOS CARRETOS DE TRANSMISSÃO
Os carretos de transmissão na caixa dos carretos têm de ser lubrificados periodicamente com lubrificante para carretos. Verifique o nível de lubrificação da caixa dos carretos a cada 50 horas de funcionamento, retirando o parafuso vedante na parte lateral da caixa.
Se não vir qualquer lubrificante nas partes laterais do carreto, siga os passos apresentados em baixo para atestar com lubrificante para carretos até 3/4 da capacidade.
Não encha completamente os carretos de transmissão.
- Segure a roçadeira, certificando-se de que o parafuso vedante fica virado para cima (Imagem N).
- Use a chave multifunções fornecida para desapertar e retirar o parafuso vedante.
- Use uma seringa lubrificante (não incluída) para injetar algum lubrificante no orifício do parafuso.
- Aperte o parafuso vedante após a injeção.
GUARDAR A UNIDADE
■ Retire a bateria da ferramenta.
■ Use luvas resistentes para limpar bem a ferramenta.
■ Monte a proteção da lâmina para a guardar em segurança (Imagem 0).
■ Retire o acessório da roçadeira da cabeça motora e, se necessário, cubra a tampa da extremidade no terminal do eixo do acessório.
- Guarde a unidade num local seco, bem ventilado, trancado ou elevado, fora do alcance das crianças. Não armazene a unidade em cima ou perto de fertilizantes, gasolina ou outros químicos.
Proteção do ambiente
Não elimine equipamento elétrico, bateria gasta nem carregador juntamente com o lixo doméstico comum! Leve este produto a um centro de reciclagem autorizado para que possa haver uma separação das peças. As máquinas elétricas têm de ser devolvidas em instalações de
RESOLUÇÃO DE PROBLEMAS
| PROBLEMA | CAUSA SOLUÇÃO | |
| A roçadeira não pega. | A bateria não foi colocada na cabeça motora.Não existe contacto elétrico entre a cabeça motora e a bateria.A bateria está gasta.A alavanca de bloqueio e o gatilho não foram premidos em simultâneo. | Fixe a bateria na cabeça motora.Retire a bateria, verifique os contacte volte a instalar a bateria até ficar fixada no respetivo lugar.Carregue a bateria com carregadores EGO listados neste manual.Prima a alavanca de bloqueio e mantenha premida, depois prima o gatilho para ligar a roçadeira. |
| A roçadeira pára durante o corte. | O motor está sobrecarregado.A bateria ou cabeça motora estão muito quentes.A bateria foi retirada da ferramenta.A bateria está gasta. | O motor recupera quando a carga for retirada. Para um funcionamento contínuo, diminua a carga da cabeça motora.Deixe a bateria ou a cabeça motora arrefecer até que a temperatura atinja menos de 67°C.Volte a colocar a bateria.Carregue a bateria com carregadores EGO listados neste manual. |
PT
GARANTIA
POLÍTICA DE GARANTIA EGO
Por favor, visite o website egopowerplus.eu para saber todos os termos e condições da política de garantia EGO.
LEGGERE TUTTE LE ISTRUZIONI!
