PH1420E - Večnamenska orodja EGO - Brezplačna navodila za uporabo

Vrsta izdelka	Dodatek za kosilnico
Znamka	EGO
Model	PH1420E
Širina reza	30 cm
Hitrost prostega teka	5 000 - 6 000 min⁻¹
Teža	1,82 kg
Priporočena delovna temperatura	0 °C do 40 °C
Priporočena temperatura skladiščenja	-20 °C do 70 °C
Izmerjena raven zvočne moči (LWA)	93,2 dB(A) (K=0,35 dB(A))
Raven zvočnega tlaka (LPA)	83,9 dB(A) (K=3 dB(A))
Zajamčena raven zvočne moči	98 dB(A)
Vibracije (sprednji ročaj)	4,14 m/s² (K=1,5 m/s²)
Vibracije (zadnji ročaj)	1,88 m/s² (K=1,5 m/s²)
Napajanje	Baterija (brezžično)
Kompatibilne baterije	Glejte polnilnike EGO, navedene v priročniku
Priporočeno rezilo	Rezilo za kosilnico ABB1203
Vsebina paketa	Dodatek, komplet rezila in varovala rezila, zaščitni pokrov, dodatni pokrov, imbus ključ, večnamenski ključ, navodila za uporabo
Uporaba	Rez zapletene trave, plevela, grmovja in mladih grmovnic do premera 2 cm
Zaščita in varnost	Zaščitni pokrov, varovalo rezila, varnostni izklop, povratni udarec rezila, varnostna razdalja 15 m, obvezna uporaba OVO
Vzdrževanje	Čiščenje po uporabi, brušenje ali zamenjava rezila, mazanje zobnikov vsakih 50 ur
Garancija	Oglejte si spletno stran egopowerplus.eu

Pogosto zastavljena vprašanja - PH1420E EGO

Kako sestaviti rezilo na kosilnico EGO PH1420E?

Odstranite baterijo. Poravnajte utor notranje prirobnice z blokirno luknjo in vstavite priložen imbus ključ, da blokirate. Odvijte matico z večnamenskim ključem, namestite rezilo na gred, nato privijte matico v nasprotni smeri urnega kazalca. Za podrobnosti si oglejte priročnik.

Kakšne varnostne ukrepe je treba upoštevati pred uporabo orodja?

Preberite priročnik. Vedno nosite zaščito za oči in sluh, debele rokavice, varnostne čevlje in dolge hlače. Prepričajte se, da v radiju 15 metrov ni nobene osebe ali živali. Pred vsako uporabo preglejte rezilo in zaščitni pokrov.

Kakšna je največja širina reza?

Največja širina reza je 30 cm.

Kako se izogniti povratnemu udarcu rezila?

Uporabite levo stran rezila za rezanje grmovja. Približajte rastlinje od desne proti levi. Nikoli ne režite materialov s premerom večjim od 2 cm. Rezilo naj bo dobro nabrušeno in ga redno pregledujte.

Kako očistiti in vzdrževati dodatek?

Odstranite baterijo. Z mehko krtačo odstranite smeti. Obrišite z vlažno krpo in blagim milom. Očistite prezračevalne odprtine. Namažite zobnike vsakih 50 ur uporabe z ustrezno mastjo.

Kaj storiti, če kosilnica ne zažene?

Preverite, ali je baterija pravilno vstavljena in napolnjena. Prepričajte se, da sta varnostna ročica in sprožilno stikalo pritisnjena. Preverite električne kontakte. Če težava ne izgine, se obrnite na pooblaščeni servis.

Katero baterijo uporabiti s PH1420E?

Ta dodatek je zasnovan za uporabo z napajalnimi glavami EGO PH1400E, PH1420E in PHX1600. Uporabljajte samo baterije in polnilnike EGO, navedene v navodilih za uporabo.

Kako pogosto mazati zobnike?

Preverite nivo masti vsakih 50 ur uporabe tako, da odstranite tesnilni vijak. Po potrebi vbrizgajte mast do 3/4 ohišja. Ne napolnite do konca.

Ali lahko orodje uporabljate v dežju?

Ne, stroja ne uporabljajte v dežju ali vlažnih pogojih. To povečuje tveganje za električni udar in okvaro.

Kako shraniti orodje po uporabi?

Odstranite baterijo. Pri čiščenju orodja nosite debele rokavice. Namestite varovalo rezila nazaj. Odstranite dodatek z napajalne glave in ga shranite na suhem, zračnem mestu, izven dosega otrok.

NAVODILA ZA UPORABO PH1420E EGO

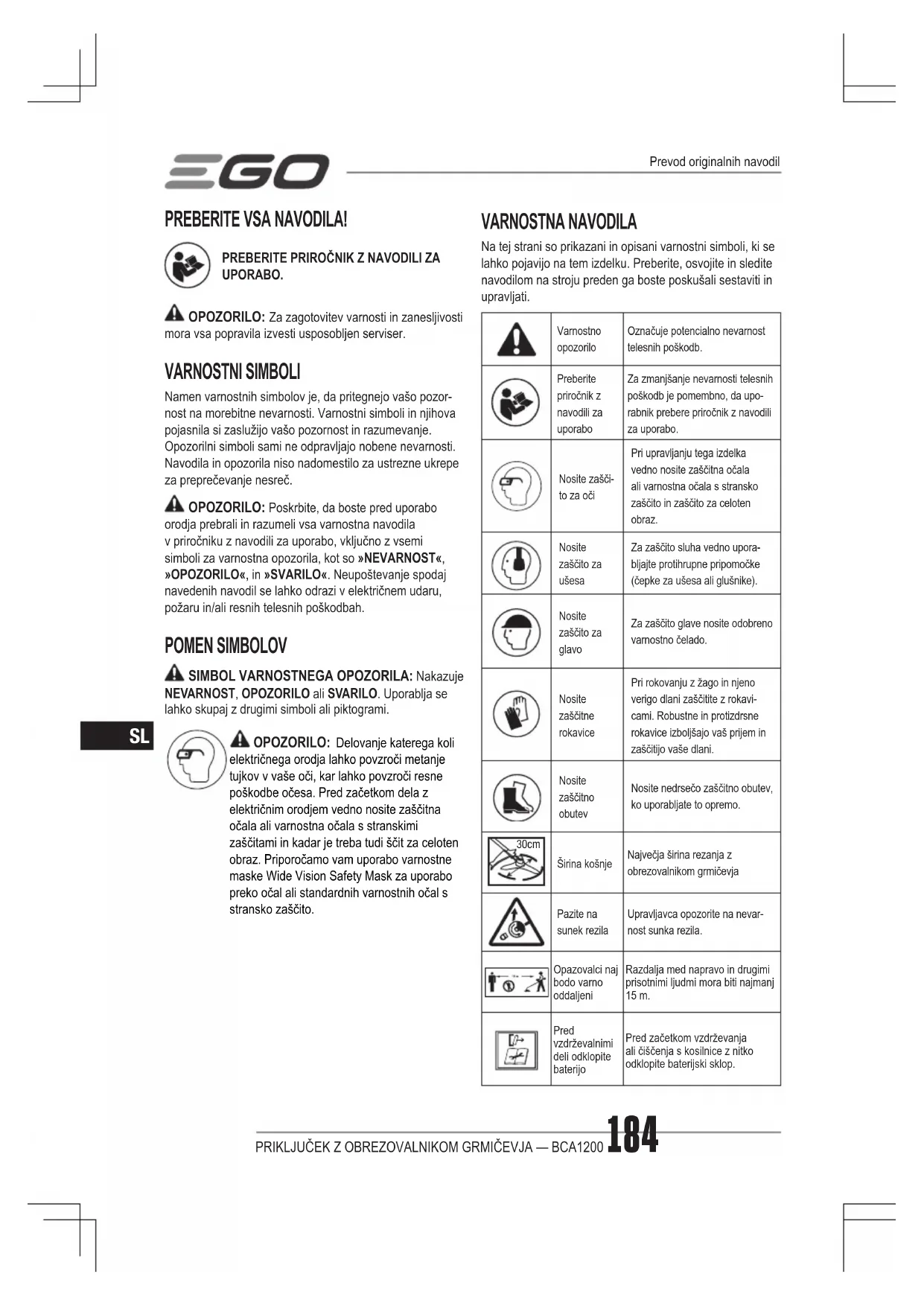

SL Priključek z obrezovalnikom grmičevja 184

Namen varnostnih simbolov je, da pritegnejo vašo pozornost na morebitne nevarnosti. Varnostni simboli in njihova pojasnila si zaslužijo vašo pozornost in razumevanje. Opozorilni simboli sami ne odpravljajo nobene nevarnosti. Navodila in opozorila niso nadomestilo za ustrezne ukrepe za preprečevanje nesreč.

OPOZORILO: Poskrbite, da boste pred uporabo orodja prebrali in razumeli vsa varnostna navodila v priročniku z navodili za uporabo, vključno z vsemi simboli za varnostna opozorila, kot so »NEVARNOST«, »OPOZORILO«, in »SVARILO«. Neupoštevanje spodaj navedenih navodil se lahko odrazi v električnem udaru, požaru in/ali resnih telesnih poškodbah.

POMEN SIMBOLOV

⚠ SIMBOL VARNOSTNEGA OPOZORILA: Nakazuje NEVARNOST, OPOZORILO ali SVARILO. Uporablja se lahko skupaj z drugimi simboli ali piktogrami.

OPOZORILO: Delovanje katerega koli električnega orodja lahko povzroči metanje tujkov v vaše oči, kar lahko povzroči resne poškodbe očesa. Pred začetkom dela z električnim orodjem vedno nosite zaščitna očala ali varnostna očala s stranskimi zaščitami in kadar je treba tudi ščit za celoten obraz. Priporočamo vam uporabo varnostne maske Wide Vision Safety Mask za uporabo preko očal ali standardnih varnostnih očal s stransko zaščito.

VARNOSTNA NAVODILA

Na tej strani so prikazani in opisani varnostni simboli, ki se lahko pojavijo na tem izdelku. Preberite, osvojite in sledite navodilom na stroju preden ga boste poskušali sestaviti in upravljati.

	Varnostno opozorilo	Označuje potencialno nevarnost telesnih poškodb.
	Preberite priročnik z navodili za uporabo	Za zmanjšanje nevarnosti telesnih poškodb je pomembno, da uporabnik prebere priročnik z navodili za uporabo.
	Nosite zaščito za oči	Pri upravljanju tega izdelka vedno nosite zaščitna očala ali varnostna očala s stransko zaščito in zaščito za celoten obraz.
	Nosite zaščito za ušesa	Za zaščito sluha vedno uporabljajte protihrupne pripomočke (čepke za ušesa ali glušnike).
	Nosite zaščito za glavo	Za zaščito glave nosite odobreno varnostno čelado.
	Nosite zaščitne rokavice	Pri rokovanju z žago in njeno verigo dlani zaščitite z rokavi-cami. Robustne in protizdrsne rokavice izboljšajo vaš prijem in zaščitijo vaše dlani.
	Nosite zaščitno obutev	Nosite nedrsečo zaščitno obutev, ko uporabljate to opremo.
	Širina košnje	Največja širina rezanja z obrezovalníkom grmičevja
	Pazite na sunek rezila	Upravljavca opozorite na nevar-nost sunka rezila.
	Opazovalci naj bodo varno oddaljeni	Razdalja med napravo in drugimi prisotnimi ljudmi mora biti najmanj 15 m.
	Pred vzdrževalnimi deli odklopite baterijo	Pred začetkom vzdrževanja ali čiščenja s kosilnice z nitko odklopite baterijski sklop.
	CE	Ta izdelek je v skladu z veljavnimi direktivami ES.
	UKCA	Ta izdelek je v skladu z veljavno za-konodajo Združenega kraljestva.
	Odpadna električna in elektronska oprema (OEEO)	Odpadnih električnih izdelkov se ne sme odlagati med gospodinjske odpadke. Odnesite jih k pooblaščenemu izvajalcu postopka recikliranja.
	Hrup	Zajamčena raven zvočnega tlaka. Emisije hrupa v okolico so v skladu z direktivo Evropske skupnosti.
VVolt Napetost
mm Milimeter Dolžina ali velikost
cm Centimeter Dolžina ali velikost
kg Kilogram Teža
n_0	Hitrost brez obremenitve	Vrtilna hitrost brez obremenitve
min^1	Na minuto Število vrtljajev na minuto

SPLOŠNA VARNOSTNA NAVODILA ZA STROJ

OPOZORILO: Preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, ki so priloženi tej napravi. Zaradi neupoštevanja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Vsa opozorila in navodila shranite za kasnejšo uporabo.

izraz »stroj« v opozorilih se nanaša na stroj, ki ga poganja električni tok (žični), ali na baterijski (brezžični) stroj.

VARNOST NA OBMOČJU DELA.

■ Delovno območje naj bo čisto in dobro osvetljeno. Na neurejenih ali temnih območjih se hitro zgodijo nesreče.
- Naprav ne upravljajte v eksplozivnih atmosferah, na primer ob prisotnosti vnetljivih tekočin, plinov ali prahu. Naprave ustvarjajo iskre, ki lahko povzročijo vžig prahu ali hlapov.

■ Med uporabo naprave poskrbite, da otroci in mimoidoči ne bodo v bližini. Zaradi motenj lahko izgubite nadzor.

ELEKTRIČNA VARNOST

■ Vtiči naprave se morajo prilegati vtičnicam. Vtiča nikoli ne smete spreminjati na kakršen koli način. Z ozemljenimi napravami ne uporabljajte nikakršnih adapterskih vtičev. Nespremenjeni vtiči in pripadajoče vtičnice bodo zmanjšali tveganje električnega udara.

• Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganje električnega udara.
  ■ Naprave ne uporabljajte v dežju ali mokrih pogojih. Voda, ki pride v napravo, lahko poveča tveganje za električni udar ali okvaro, kar bi lahko povzročilo telesne poškodbe.
  ■ Ne poškodujte električnega kabla. Kabla ne uporabljajte za nošenje, vlečenje ali odklop naprave. Kabel hranite stran od vročine, olja, ostrih robov ali premikajočih se delov. Poškodovani ali zapleteni kabli zvišujejo tveganje električnega udara.
  ■ Med uporabo naprave na prostem uporabite podaljšek, ki je primeren za uporabo na prostem. Uporaba kabla, primernega za zunanjo uporabo, znižuje tveganje električnega udara.
  Če je uporaba naprave na vlažnem mestu neizogibna, uporabite stikalo za prekinitev napajanja pri najmanjšem okvarnem toku (GFCI).

Uporaba stikala bo zmanjšala nevarnost električnega udara.

SL

OSEBNA VARNOST

■ Med uporabo naprave bodite pozorni, spremljajte potek dela in uporabljajte zdrav razum. Naprave ne uporabljajte, kadar ste utrujeni oziroma pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti med uporabo naprave lahko povzroči hude telesne poškodbe.
■ Uporabljajte osebno varovalno opremo. Vedno nosite zaščito za oči. Če v določenih okoliščinah nosite ustrezno zaščitno opremo, kot so maska proti prahu, zaščitna obutev z nedrsečim podplatom, trdno pokrivalo glave in zaščita za sluh, zmanjšate možnost telesnih poškodb.
■ Preprečite neželen zagon. Pred priklopom na vir napajanja in/ali priklopom baterijskega sklopa ter pred dvigovanjem ali nošenjem naprave se prepričajte, da je stikalo v položaju za izklop. Prenašanje naprav s prstom na stikalu ali vklop naprav,

三GO

pri katerih je stikalo v položaju za vklop, povzroči tveganje za nesreče.

■ Pred vklopom naprave odstranite morebitne nastavitvene ali viličaste ključe. Viličasti ali drug ključ, ki je pritrjen na vrtljivi del naprave, lahko povzroči telesne poškodbe.
■ Ne stegujte se preveč. Pazite, da ves čas stojite stabilno in ohranjate ravnotežje. To omogoča boljši nadzor nad napravo v nepričakovanih situacijah.
■ Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Pazite, da lasje in oblačila ne pridejo v bližino gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v gibljive dele.
Če imate na voljo naprave za sesanje in zbiranje prahu, preverite, ali so priključene in ali se ustrezno uporabljajo. Uporaba naprav za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Čeprav dobro poznate napravo zaradi pogoste uporabe, ne postanite brezbrižni in ne prezrite varnostnih načel naprave. Nepazljivost pri uporabi lahko povzroči hude telesne poškodbe v delcu sekunde.

■ Naprave orodja ne preobremenjujte. Uporabite napravo, ki je primerno za vaše delo. Ustrezna naprava bo nalogo opravila bolje in varneje pri zmogljivosti, za katero je bila zasnovana.
■ Naprave ne uporabljajte, će je ni mogoče vklopiti in izklopiti s stikalom. Naprava, ki je ni mogoče upravljati s stikalom, je nevarna in jo je treba popraviti.
- Pred kakršnimi koli nastavitvami, menjavo dodatne opreme ali shranjevanjem stroja izključite vtič iz vira napajanja in/ali iz naprave odstranite baterijski sklop, če ga je mogoče odstraniti. Taki preventivni varnostni ukrepi zmanjšujejo tveganje nenamernega zagona naprave.
■ Neaktivne naprave shranjujte zunaj dosega otrok in osebam, ki niso seznanjene z napravo ali s temi navodili, preprečite upravljanje naprave. Naprave so v rokah neusposobljenih uporabnikov nevarni.
■ Poskrbite za vzdrževanje naprave in dodatne opreme. Preverite, ali so gibljivi deli nepravilno poravnani ali povezani, ali so deli polomljeni oziroma obstaja kakršno koli drugo stanje, ki bi lahko vplivalo na delovanje naprave. Če je naprava poškodovana, jo pred uporabo popravite. Veliko nesreč je posledica slabo vzdrževanih naprav.
■ Rezalne naprave naj bodo vedno nabrušene in čiste Pravilno vzdrževane rezalne naprave z ostrimi rezili se

težje zaskočijo in jih je lažje nadzirati.

• Napravo, dodatno opremo, dele naprave itd. uporabljajte v skladu s temi navodili, pri tem pa upoštevajte delovne pogoje in delo, ki ga boste opravljali. Če boste napravo uporabljali za postopke, ki niso predvideni, lahko pride do nevarnih situacij.
  ■ Ročaji in prijemalne površine naj bodo suhe, čiste in brez madežev olja ali masti. Drseči ročaji in prijemalne površine ne omogočajo varne uporabe in upravljanja naprave v nepričakovanih situacijah.

UPORABA IN NEGA BATERIJSKE NAPRAVE

■ Baterijo polnite le s polnilnikom, ki ga določa proizvajalec. Polnilnik, ki je primeren za eno vrsto baterijskih sklopov, morda lahko povzroči nevarnost požara, će z njim polnite drugo vrsto baterijskih sklopov.
■ Naprave uporabljajte samo s predpisano vrsto baterijskih sklopov. Uporaba katerih koli drugih baterijskih sklopov lahko povzroči tveganje za telesne poškodbe in požar.
- Ko baterijski sklop ni v uporabi, ga hranite ločeno od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko povzročijo stik med enim in drugim kontaktom. Kratek stik zaradi povezanih kontaktov baterije lahko povzroči opekline ali požar.
- Ob zlorabi baterije lahko iz nje brizgne tekočina, stik s katero preprečite. Če se nehote dotaknete tekočine, mesto stika sperite z vodo. Če pride tekočina v stik z očmi, poleg tega poiščite zdravstveno pomoč. Tekočina, ki brizgne iz baterije, lahko povzroči draženje ali opekline.
■ Ne uporabljajte poškodovanega ali spremenjenega baterijskega sklopa ali naprave. Poškodovane ali spremenjene baterije lahko nepredvidljivo delujejo, zaradi česar lahko pride do požara, eksplozije ali nevarnosti telesnih poškodb.
■ Baterijskega sklopa ali naprave ne izpostavljajte ognju ali previsokim temperaturam. Izpostavljanje ognju ali temperaturam nad 130 °C lahko povzroči eksplozijo.
- Upoštevajte vsa navodila za polnjenje in baterijskega sklopa ali naprave ne polnite zunaj temperaturnega razpona, navedenega v navodilih. Zaradi nepravilnega polnjenja ali temperature zunaj navedenega razpona lahko pride do poškodb baterije in povečanega tveganja za požar.

te. OPOZORILO: preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, ki so priloženi temu električnemu orodju. Zaradi neupoštevanja spodaj

navedenih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb. Vsa opozorila in navodila shranite za kasnejšo uporabo.

Vsa opozorila in navodila shranite za kasnejšo uporabo.

USPOSABLJANJE

■ Pozorno preberite navodila. Seznanite se s kontrolami in pravilno uporabo naprave.
■ Ljudem, ki niso seznanjeni s temi navodili, ali otrokom nikoli ne dovolite uporabljati naprave. Lokalni predpisi morda omejujejo starost upravljavca.
■ Ne pozabite, da je upravljavec ali uporabnik orodja odgovoren za nevarnosti ali tveganja za druge ljudi in lastnino, do katerih lahko pride.

PRIPRAVA

Če so v bližini ljudje, še posebej otroci ali domače živali, naprave ne uporabljajte.
■ Nosite zaščito za oči in robustne čevlje ves čas upravljanja stroja.
■ Razdalja med napravo in drugimi prisotnimi ljudmi mora biti najmanj 15 m.
■ Naprave ne uporabljajte, kadar je upravljavec utrujen, bolan oziroma pod vplivom alkohola ali drugih drog.

UPRAVLJANJE

■ Stroj uporabljajte le podnevi ali ob dobri umetni svetlobi.
■ Stroja nikoli ne upravljajte, će so ščitniki poškodovani, ali će niso na mestu.
■ Motor vklopite šele takrat, ko roke in noge niso v stiku s komponentami za košnjo.
■ Stroj vedno odklopite iz napajanja (npr. odstranite baterijski sklop):

■ kadar koli pustite stroj brez nadzora;
■ pred čiščenjem blokade;
■ pred pregledom, čiščenjem ali delom na napravi;
■ potem, ko zadenete ob tujek;
■ kadar koli začne stroj nenormalno vibrirati.

■ Pazite na morebitne poškodbe dlani iz stopal z rezili.
■ Vedno poskrbite, da so odprtine za zračenje čiste.

VZDRŽEVANJE IN SHRANJEVANJE

■ Stroj vedno ločite od vira napajanja (na primer odstranite baterijski sklop) pred vzdrževanjem ali čiščenjem naprave.
■ Uporabljajte samo nadomestne dele in dodatke, ki jih priporoča proizvajalec.

■ Stroj redno preverjajte in vzdržujte. Stroj naj popravlja le pooblaščen serviser.
■ Ko ni v uporabi, stroj pospravite izven dosega otrok.

DRUGA VARNOSTNA OPOZORILA

• Izogibajte se uporabi na nevarnih območjih. Naprave ne uporabljajte na vlažnem ali mokrem klancu.
  ■ Poskrbite, da bodo varovala nameščena in ustrezno delujoča.
  ■ Ne segajte v območje košnje z rokami in nogami.
• Nikoli ne delajte na lestvi ali na drugi nestabilni podpori. Tako boste znatno zmanjšali nevarnost poškodb. Enote za košnjo nikoli ne dvigujte nad višino pasu.
  ■ Enoto za košnjo med uporabo redno preverjajte v kratkih intervalih ali nemudoma po tem, ko opazite spremenjeno učinkovitost košnje.
• Za najboljše rezultate baterijo polnite na mestu, kjer je temperatura višja od 5 °C in nižja od 40 °C. Baterije ne i, shranjujte zunaj ali v vozilih.

Če pristopite, takoj ustavite motor in enoto za košnjo.

■ Upravljavca opozorite na nevarnost sunka rezila (samo za trizobo rezilo).

■ Do sunka rezila lahko pride takrat, ko vrteče rezilo zadene ob predmet, ki ga ne prereže takoj.

■ Sunek rezila je lahko tako močan, da enoto in/ali upravljavca vrže v katero koli smer, ta pa pri tem izgubi nadzor nad enoto.

■ Do sunka rezila lahko pride brez vnaprejšnjega opozorila, če se rezilo zatakne, zaustavi med vrtenjem ali ukrivi.

■ Večja verjetnost je, da do sunka rezila pride v območjih, kjer težko vidite material, ki ga režete.

- Ne pritrjujte na komponento rezila, će pred tem ne namestite vseh zahtevanih delov. Če ne uporabite ustreznih delov, lahko rezilo odleti proč in resno poškoduje upravljavca in/ali mimoidoče. Zavrzite vsa skrivljena, zvita, počena, zlomljena ali kakor koli drugače poškodovana rezila. Uporabite ostro rezilo. Veliko bolj verjetno je, da bo počilo topo rezilo (samo za trizobo rezilo).

- Rezilo/nitka z vztrajnim momentom lahko povzroči poškodbo, ker se vrti tudi po zaustavitvi motorja ali po sprostitvi sprožilca. Obdržite nadzor toliko časa, da se rezilo/nitka popolnoma ustavi.

■ Baterijskih orodij ni potrebno priklopiti v električno vtičnico, zato so vedno v stanju delovanja. Zavedajte se mogočih nevarnosti tudi, ko orodje ne deluje. Bodite previdni pri vzdrževanju ali servisiranju.

■ Naprave ne umivajte s cevjo. Voda naj ne pride v motor ali električne priključke.

- Če pride do situacij, ki niso zajete v tem priročniku, bodite pazljivi in uporabite dobro presojo. Za pomoč stopite v stik servisnim centrom EGO.

■ Napravo uporabljajte le z akumulatorskimi baterijami in polnilniki, navedenimi v sliki A.

TA NAVODILA SHRANITE!

TEHNIČNI PODATKI

Širina košnje 30 cm
Hitrost brez obremenitve 5000/6000 min	-1
Teža 1,82 kg
Priporočena delovna temperatura 0°C-40°C
Priporočena temperatura za shran-jevanje	-20°C-70°C
Izmerjena raven zvočnega tlaka L_WA	96,5 dB(A)K=1,88 dB(A)(PH1400E)
	93,2 dB(A)K=0,35 dB(A)(PH1420E)
	91 dB(A)K=1,1 dB(A)(PHX1600)
Raven zvočnega tlaka v ušesu upravljavca L_PA	84,5 dB(A)K=3 dB(A)(PH1400E)
	83,9 dB(A)K=3 dB(A)(PH1420E)
	83 dB(A)K=3 dB(A)(PHX1600)
Zajamčena raven zvočnega tlaka L_WA (glede na 2000/14/EC)	98 dB(A)

Vibracije a_h	Sprednji ročaj za prijem	2,8 m/s ^2 K=1,6 m/s ^2 (PH1400E)
		4,14 m/s ^2 K=1,5 m/s ^2 (PH1420E)
		6,64 m/s ^2 K=1,5 m/s ^2 (PHX1600)
	Zadnji ročaj	3,1 m/s ^2 K=1,6 m/s ^2 (PH1400E)
		1,88 m/s ^2 K=1,5 m/s ^2 (PH1420E)
		2,61 m/s ^2 K=1,5 m/s ^2 (PHX1600)

■ Zgornji parametri so preskušeni in izmerjeni z nameščeno pogonsko glavo PH1400E/PH1420E/PHX1600.
■ Deklarirana skupna vrednost vibracij je bila izmerjena v skladu s standardno preskusno metodo in se lahko uporabi za medsebojno primerjavo različnih orodij;
■ Navedena skupna vrednost vibracij se lahko uporabi za predhodne ocene izpostavljenosti.

OPOMBA: Emisije vibracij se lahko med dejansko uporabo električnega orodja razlikujejo od deklarirane vrednosti, pri kateri se orodje uporablja. Z namenom zaščite upravljavca mora uporabnik v dejanskih pogojih uporabe nositi rokavice in zaščito za ušesa.

Priporočeno rezilo

IME DELA ŠTEVILKA MODELA
Rezilo obrezovalnika grmičevja	ABB1203

SEZNAM PAKIRANJA

IME DELA KOLIČINA
Priključek z obrezovalnikom grmičevja 1
Komplet rezila in zaščite za rezilo 1
Ščitnik 1
Nastavek ščitnika (SAMO za uporabo z glavo kosilnice)	1
Šestrobi ključ 1
Večnamenski ključ 1
Priročnik z navodili za uporabo 1

OPIS

SPOZNAJTE SVOJ PRIKLJUČEK Z OBREZOVALNIKOM GRMIČEVJA (slika A)

1. Pokrovček
2. Držalo obrezovalnika grmičevja
3. Ščitnik
4. Rezilo
5. Zaščita za rezilo
6. Pritrdilna žica
7. Tesnilni vijak
8. Ohišje zobnikov
9. Odprtina za zaklep držala
10. Zunanja prirobnica
11. Večnamenski ključ
12. Imbusni ključ
13. Nastavek ščitnika (SAMO za uporabo z glavo kosilnice)

OPOZORILO: Orodja nikoli ne upravljajte brez trdno nameščenega ščitnika. Ščitnik mora biti vedno nameščen na orodju za zaščito uporabnika.

OPOZORILO: Kadar orodje uporabljate kot kosilnico z nitko, opremljeno z glavo kosilnice, je treba nastavek ščitnika namestiti na ščitnik. V nasprotnem primeru se lahko zgodi, da je nitka predolga in je motor preobremenjen.

SESTAVA

OPOZORILO: Če so deli poškodovani ali manjkajo, izdelka ne uporabljajte, dokler deli niso zamenjani. Če ta izdelek uporabljate s poškodovanimi ali manjkajočimi deli, se lahko resno poškodujete.

OPOZORILO: Tega izdelka ne poskušajte spreminjati in ne poskušajte izdelovati dodatkov, ki niso priporočeni za uporabo s to kosilnico z nitko. Vsako tako spreminjajte je zloraba in lahko privede do tveganj, ta pa do hudih telesnih poškodb.

OPOZORILO: Pri nameščanju delov vedno odstranite baterijski sklop, da preprečite nenamerni zagon, ki bi lahko povzročil resno telesno poškodbo.

OPOZORILO: Kadar je stroj opremljen z glavo obrezovalnika grmičevja, mora biti nameščen varnostni pregradni drog.

MONTAŽA ŠČITNIKA

OPOZORILO: Pri montaži ali zamenjavi ščitnika vedno nosite rokavice. Bodite pozorni na rezilo na ščitniku in zaščitite dlan, da se ne poškodujete.

OPOZORILO: Stroja nikoli ne upravljajte brez ščitnika, varno pritrjenega na mestu. Ščitnik mora biti vedno pritrjen na orodju za zaščito uporabnika! Ko je ščitnik pritrjen, ga ne poskušajte odstraniti ali prilagoditi. Če ga morate zamenjati, naj delo izvede kvalificiran serviser!

Odvijte vijaka z osnove gredi (sl. B), poravnajte odprtine za montažo zaščite z odprtinami na delu in pritrdite zaščito na osnovo gredi z vijakoma ter dvema vzmetnima podložkama (sl. C).

Prepričajte se, da je ščitnik pritrjen v skladu s slikama C in D. Kakršna koli drugačna namestitev bo povzročila veliko nevarnost.

NAMESTITEV REZILA

1. Rezilo je dobavljeno z zaščito za rezilo. Pred namestitvijo rezila na obrezovalnik grmičevja je treba odstraniti zaščito, tako da snamete pritrdilno žico s kljukice na zaščiti (slika E).

Sliki E: za opis delov glejte spodaj:

E-1 Klukica

E-2 Pritrdilna žica

1. Zavrtite zunanjo prirobnico, da poravnate režo v notranji prirobnici z odprtino za zaklep držala v ohišju zobnikov (slika F).

2. Priloženi imbusni ključ vstavite v poravnani odprtini, da deluje kot stabilizator (slika G).

Za opis delov na slikah F in G glejte spodaj:

F-1	Ohišje zobnikov F-3 Zunanja priob-nica
F-2	Poravnani odprtini za zaklep držala

1. Glavo obrezovalnika grmičevja prislonite na trdno površino za podporo. Z eno roko držite držalo obrezovalnika grmičevja, z drugo roko pa primite priloženi večnamenski ključ, da odvijete matico v smeri puščice, ki je označena na zunanji prirobnici. Odstranite matico in zunanjo prirobnico. Shranite ju za ponovno montažo (slika H).
2. Rezilo namestite na gred motorja, pri čemer mora biti površina rezila poravnana s površino izbokline notranje prirobnice. Namestite zunanjo prirobnico in matico (slika I). Z roko privijte matico v NASPROTNI SMERI URNEGA KAZALCA.

Sliki I: za opis delov glejte spodaj:

I-1	Izboklina notranje prirobnice	I-4	Zunanja prirobnica
I-2	Gred motorja I-5 Rezilo
I-3	Matica

1. Zavrtite zunanjo prirobnico, da poravnate režo v notranji prirobnici z odprtino za zaklep držala v ohišju zobnikov ter vstavite priloženi imbusni ključ v poravnani odprtini, da deluje kot stabilizator, kot prikazujeta 2. in 3. korak.
2. Glavo obrezovalnika grmičevja prislonite na trdno površino za podporo. Z eno roko držite rezilo, z drugo roko pa primite priloženi večnamenski ključ, da privijete matico v nasprotni smeri puščice, ki je označena na zunanji prirobnici (slika J).

Uporaba nastavka ščitnika

OPOMBA: Kadar orodje uporabljate kot kosilnico z nitko, opremljeno z glavo kosilnice, je treba nastavek ščitnika namestiti na ščitnik (slika K).

Nastavek ščitnika pritrdite na ščitnik, tako da tri vijake privijete s priloženim imbusnim ključem. V nasprotnem primeru se lahko zgodi, da je nitka predolga in je motor preobremenjen.

NAMESTITEV PRIKLJUČKA Z OBREZOVALNIKOM GRMIČEVJA NA POGONSKO GLAVO

Ta priključek z obrezovalnikom grmičevja je zasnovan za uporabo s pogonsko glavo EGO PH1400E/PH1420E/PHX1600.

Glejte razdelek »NAMESTITEV PRIKLJUČKA NA

POGONSKO GLAVO« v uporabniškem priročniku pogonske glave PH1400E/PH1420E/PHX1600.

DELOVANJE

OPOZORILO: Četudi se dodobra seznanite s tem izdelkom, pri rokovanju z njim ne postanite neprevidni. Pomnite, da je brezskrbni delec sekunde dovolj za resno poškodbo.
OPOZORILO: Vedno nosite zaščito za oči, ki ima varovanje tudi s strani. Prav tako nosite zaščito za sluh. Če tega ne storite, vam lahko v oči priletijo predmeti ali pa se lahko zgodijo druge hude poškodbe.

NAMENI UPORABE

Ta izdelek lahko uporabljate za naslednje namene:

■ rezanje trave, plevela, divjega rastlinja in grmičevja ter redčenje mladih sestojev z največjim premerom stebla 2 cm.

OPOMBA: Orodje se lahko uporablja samo za predpisan namen. Kakršna koli druga uporaba se smatra za nepravilno uporabo.

UPORABA OBREZOVALNIKA GRMIČEVJA S POGONSKO GLAVO

OPOZORILO: Za upravljanje tega orodja se primerno oblecite, da zmanjšate nevarnost poškodb. Ne nosite ohlapnih oblačil ali nakita. Nosite zaščito za oči in sluh. Nosite robustne dolge hlače, škornje in rokavice. Ne nosite kratkih hlač, sandal in ne bodite bosi.

Za varno in boljše upravljanje si preko rame nadenite ramenski pas. Ramenski pas nastavite v udoben položaj za upravljanje. Obrezovalnik grmičevja držite z eno roko na zadnjem ročaju in z drugo roko na sprednjem ročaju. Med upravljanjem orodje čvrsto držite z obema rokama. Obrezovalnik grmičevja držite v udobnem položaju z zadnjim ročajem približno v višini pasu. Ohranjajte čvrst prijem in ravnotežje na obeh stopalih. Postavite se tako, da ne boste izgubili ravnotežja v primeru povratnega udara rezila (slika B).

OPOZORILO: Ramenski pas je tudi hiter mehanizem za sprostitev v nevarnih situacijah. V nujnih primerih ga nemudoma snemite z rame, ne glede na to, kako je vstavljen.

Za rezanje divjega rastlinja in grmičevja spustite vrteče rezilo do rastlinja, da dosežete učinek sekanja. Obrezovalnik grmičevja uporabljajte kot koso (premikajte ga levo in desno) ob tleh. Priključka za rezanje ne uporabljajte nad višino pasu.

OPOZORILO: Višje nad tlemi je priključek za rezanje, večja je nevarnost poškodb zaradi izvrženega odrezanega rastlinja.

OPOZORILO: Za rezanje mladih sestojev ali drugega lesnatega rastlinja s premerom do 2 cm uporabite levo stran rezila, da preprečite sunke rezila. Ne poskušajte rezati lesnatega rastlinja z večjim premerom, ker se rezilo lahko zatakne ali obrezovalnik grmičevja sune naprej. To lahko povzroči poškodbe rezila ali obrezovalnika grmičevja ali izgubo nadzora nad obrezovalnikom grmičevja in posledično vpliva na telesne poškodbe.

OPOZORILO: Nepravilna uporaba rezila

obrezovalnika grmičevja lahko povzroči, da rezilo razpoka, se okruši ali razleti.

Izvrženi deli lahko resno poškodujejo upravljavca ali opazovalce. Za zmanjšanje tveganja za telesne poškodbe je pomembno, da upoštevate naslednje previdnostne ukrepe:

■ Preprečite stik s trdimi ali masivnimi tujki, kot so kamni, skale ali kovinski kosi.
- Nikoli ne režite lesa ali grmičevja s premerom stebla, ki je večji od 2 cm.
■ V rednih kratkih intervalih preverjajte, ali so na rezilu vidne poškodbe. Poškodovanega rezila ne uporabljajte.
■ Rezilo redno brusite (ko postane opazno topo) in ga po potrebi uravnotežite (to naj izvede usposobljen serviser).

SUNEK REZILA

Pri uporabi rezila s to enoto bodite izjemno previdni. Sunek rezila je odziv, do katerega lahko pride, ko se vrteče rezilo dotakne katerega koli materiala, ki ga ne more odrezati. Ta stik lahko povzroči, da se rezilo za trenutek zaustavi in nenadoma »sune« enoto stran od predmeta, ki ga je zadelo. Ta povratni odziv je lahko dovolj močan, da povzroči izgubo upravljavčevega nadzora nad enoto. Do sunka rezila lahko pride brez opozorila, će se rezilo zatika, ustavlja ali zapleta. Večja verjetnost za to je na območjih, kjer je težko videti material, ki ga režete. Za enostavno in varno rezanje se z obrezovalnikom grmičevja plevelu, ki ga režete, približajte z desne proti levi. Če naletite na nepričakovan predmet ali kos lesa, boste na ta način zmanjšali možnost sunka rezila.

Pred vsako uporabo napravo preglejte za poškodovane/obrabljene dele

Preglejte rezilo, ščitnik in sprednji ročaj ter zamenjajte dele, ki so razpokani, zviti, upognjeni ali kakor koli poškodovani.

Rob rezila lahko sčasoma postane top. Priporočljivo je, da rezilo obrnete naokrog, da podaljšate njegovo življenjsko dobo, in ga redno brusite (to naj izvede usposobljen serviser) ali ga po potrebi zamenjate z novim rezilom.

Po vsaki uporabi obrezovalnik grmičevja očistite

Navodila za čiščenje najdete v razdelku VZDRŽEVANJE. OPOZORILO: Pred čiščenjem ali popravilom obrezovalnika grmičevja se prepričajte, da se je rezilo povsem ustavilo. Neupoštevanje tega navodila lahko povzroči resne telesne poškodbe.

ZAGON/ZAUSTAVITEV ORODJA

Glejte razdelek »ZAGON/ZAUSTAVITEV POGONSKE GLAVE« v uporabniškem priročniku pogonske glave PH1400E/PH1420E/PHX1600.

VZDRŽEVANJE

OPOZORILO: Pred pregledom, čiščenjem ali popravilom enote zaustavite motor, počakajte, da se zaustavijo vsi premikajoči se deli, in odstranite baterijski sklop. Neupoštevanje teh navodil lahko povzroči hude telesne poškodbe ali materialno škodo.

OPOZORILO: Za popravila uporabljajte le identične nadomestne dele. Uporaba drugih delov je tvegana in lahko poškoduje izdelek. Za zagotovitev varnosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

OPOZORILO: Med namestitvijo in odstranjevanjem rezila oziroma med vzdrževanjem rezila vedno nosite robustne rokavice. Pazite na rezilo in zaščitite dlani, da se ne poškodujete.

SPLOŠNO VZDRŽEVANJE

Pri čiščenju plastičnih delov se izogibajte uporabi topil. Večina vrst plastike se lahko pri uporabi različnih komercialnih topil poškoduje. Za odstranjevanje umazanije, prahu, olja, masti itd. uporabite čiste krpe.

ČIŠČENJE ENOTE

• Odstranite baterijo.
  ■ Po vsaki uporabi z mehko krtačo očistite ostanke, zemljo ali travo na rezilu ter ščitniku.
  ■ Površino orodja obrišite s čisto in vlažno krpo ter z blago milnico.
  ■ Zračne odprtine v zadnjem delu ohišja očistite z majhno krtačo ali majhnim sesalnikom.
  ■ Zračne odprtine ne smejo biti zamašene.

Ko rezilo postane topo oz. oba robova rezila postaneta topa, naj ga usposobljen serviser nabrusi ali po potrebi zamenja z novim rezilom.

MENJAVA REZILA

OPOZORILO: Obrabljeno, razpokano ali poškodovano rezilo se lahko złomi, koščki poškodovanega rezila pa se lahko odtrgajo in predstavljajo nevarnost. Izvrženi predmeti lahko povzročijo resne telesne poškodbe. Rezilo redno preverjajte in ne uporabljajte obrezovalnika

grmičevja z obrabljenim ali poškodovanim rezilom.

OPOZORILO: Med odstranjevanjem, brušenjem in namestitvijo rezila nosite ustrezno zaščito za oči.

Odstranjevanje rezila

1. Odstranite baterijo.

2. Zavrtite zunanjo prirobnico, da poravnate režo v notranji prirobnici z odprtino za zaklep držala v ohišju zobnikov ter vstavite priloženi imbusni ključ v poravnani odprtini, da deluje kot stabilizator, kot prikazujeta 2. in 3. korak v razdelku »NAMESTITEV REZILA«.

3. Glavo obrezovalnika grmičevja prislonite na trdno površino za podporo. Z eno roko držite rezilo, z drugo roko pa primite priloženi večnamenski ključ, da odvijete matico v smeri puščice, ki je označena na zunanji prirobnici. Odstranite matico, zunanjo prirobnico in obrabljeno rezilo (slika L).

4. Preverite notranjo prirobnico in pokrov prirobnice ter ju zamenjajte, če sta obrabljena (slika M).

Slika M: za opis delov glejte spodaj:

M-1	Gred motorja M-5	Zunanja	prirobnica
M-2	Notranja prirobnica	M-6	Matica
M-3	Pokrov prirobnice	M-7	Reža v prirobnici
M-4	Rezilo

1. Novo rezilo namestite na gred motorja v zaporedju, ki ga prikazuje slika M. Natančno sledite 5., 6. in 7. koraku, ki so opisani v razdelku »NAMESTITEV REZILA«.

SL

MAZANJE ZOBNIKOV

Zobnike v ohišju je treba redno mazati z mazivom za zobnike. Raven maziva preverite približno vsakih 50 ur delovanja, tako da odstranite tesnilni vijak ob strani ohišja.

Če ob strani zobnikov ne vidite maziva, sledite spodnjim korakom in ohišje napolnite z mazivom do 3/4 prostornine.

Ohišja z zobniki ne napolnite povsem.

1. Obrezovalnik grmičevja držite tako, da je tesnilni vijak obrnjen navzgor (slika N).
2. S priloženim večnamenskim ključem odvijte tesnilni vijak in ga odstranite.
3. Z brizgalko (ni priložena) vbrizgajte nekaj maziva v luknjo vijaka.
4. Privijte tesnilni vijak.

SHRANJEVANJE ENOTE

■ Odstranite baterijski sklop z orodja.
■ Pri temeljitem čiščenju orodja nosite robustne rokavice.
■ Zaščito za rezilo namestite na rezilo za varno shranjevanje (slika O).

- Priključek za obrezovalnik grmičevja odstranite s pogonske glave in po potrebi namestite pokrovček na konec držala priključka.

■ Enoto shranite v suhem in dobro zračenem prostoru, ki se zaklepa ali je dvignjen, da ne bo na dosegu otrok. Enote ne shranjujte na ali v bližini gnojil, bencina ali drugih kemikalij.

VAROVANJE OKOLJA

Električne opreme, rabljene baterije in polnilnika ne odvrzite med gospodinjske odpadke. Izdelek odnesite v pooblaščeni obrat za recikliranje in ga zavrzite ločeno. Električne stroje je treba odnesti na obrat za recikliranje in jih reciklirati na okolju prijazen način.

ODPRAVLJANJE TEŽAV

TEŽAVA	VZROK REŠITEV
Obrezovalnik grmičevja se ne vklopi.	Baterijski sklop ni nameščen na pogonsko glavo.Med pogonsko glavo in baterijskim sklopom ni električnega stika.Baterijski sklop je izpraznjen.Vzvod za odklepanje in sprožilec nista bila pritisnjena hkrati.	Baterijski sklop namestite na pogons glavo.Odstranite baterijo, preverite kontak in ponovno namestite baterijski sklop, tako da se zaskoči.Baterijski sklop polnite s polnilniki EGO, ki so navedeni v tem priročniku.Vzvod za odklepanje pritisnite navzd in ga pridržite, nato pritisnite sprožilec, da vključite obrezovalnik grmičevja.
Obrezovalnik grmičevja se ustavi med rezanjem.	Motor je preobremenjen.Baterijski sklop ali pogonska glava je prevroča.Baterijski sklop je odklopljen iz orodja.Baterijski sklop je izpraznjen.	Motor bo zopet deloval, ko boste odpravili obremenitev. Za neprekinjeno delovanje zmanjšajte obremenitev pogonske glave.Počakajte, da se baterijski sklop ali pogonska glava ohladi do temperature pod 67°C.Ponovno namestite baterijski sklop.Baterijski sklop polnite s polnilniki EGO, ki so navedeni v tem priročniku.

GARANCIJA

GARANCIJSKA POLITIKA DRUŽBE EGO

Za popolne pogoje garancijske politike družbe EGO obiščite spletno stran egopowerplus.eu.

PERSKAITYKITE VISA INSTRUKCIJA!

PERSKAITYKITE NAUDOJIMO INSTRUKCIJA

E-1 Kukica

E-2 Stezna žica
