NÁVOD NA OBSLUHU PH1420E EGO

PREČÍTAJTE SI VŠETKY POKYNY! PREČÍTAJTE SI NÁVOD NA OBSLUHU. VAROVANIE: Pre zaistenie bezpečnosti a spoľahlivosti je nevyhnutné, aby všetky opravy a výmeny vykonával len kvalikovaný servisný technik.

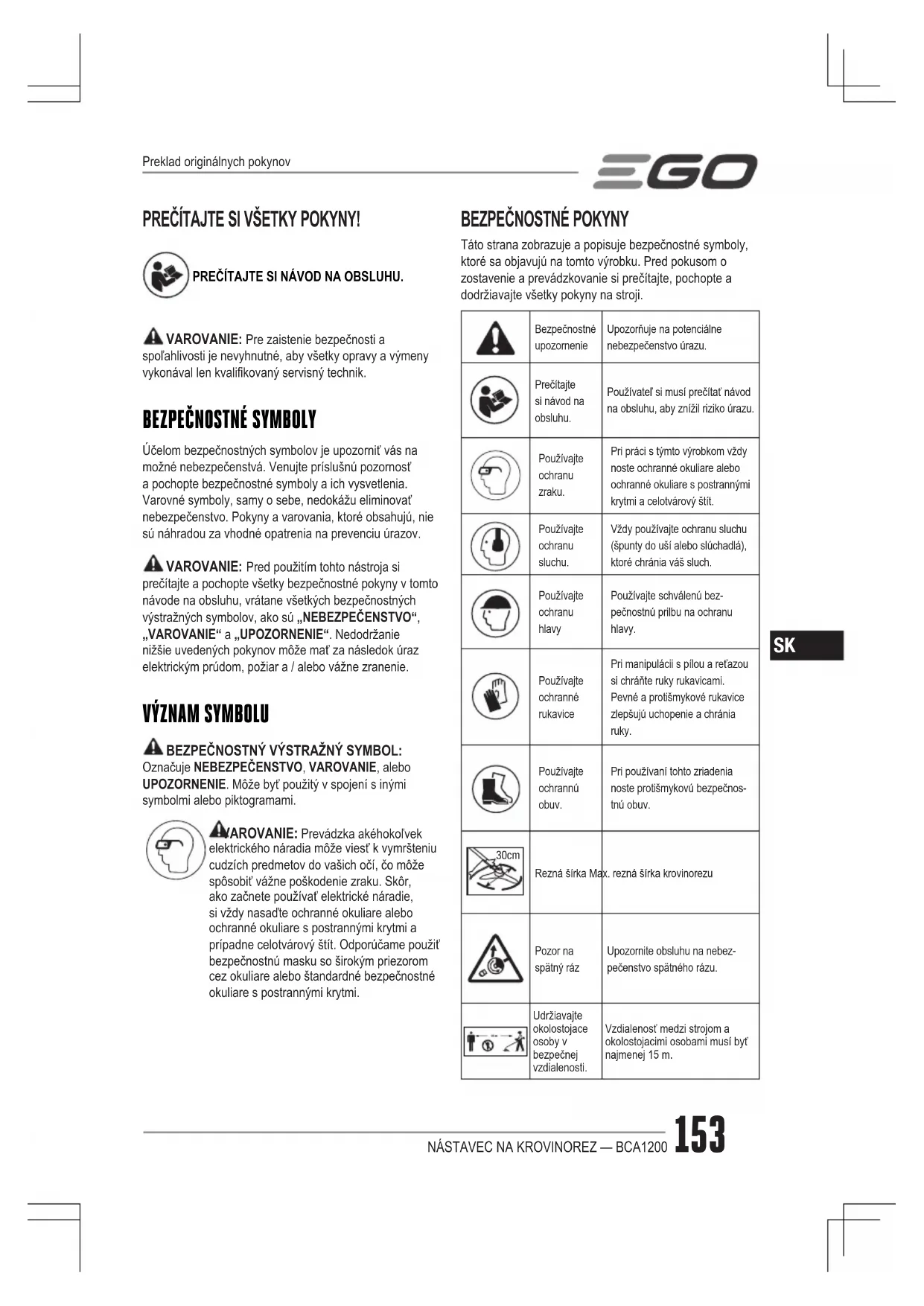

BEZPEČNOSTNÉ SYMBOLY

Účelom bezpečnostných symbolov je upozorniť vás na možné nebezpečenstvá. Venujte príslušnú pozornosť a pochopte bezpečnostné symboly a ich vysvetlenia. Varovné symboly, samy o sebe, nedokážu eliminovať nebezpečenstvo. Pokyny a varovania, ktoré obsahujú, nie sú náhradou za vhodné opatrenia na prevenciu úrazov. VAROVANIE: Pred použitím tohto nástroja si prečítajte a pochopte všetky bezpečnostné pokyny v tomto návode na obsluhu, vrátane všetkých bezpečnostných výstražných symbolov, ako sú „NEBEZPEČENSTVO“, „VAROVANIE“ a „UPOZORNENIE“. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a / alebo vážne zranenie.

BEZPEČNOSTNÝ VÝSTRAŽNÝ SYMBOL: Označuje NEBEZPEČENSTVO, VAROVANIE, alebo UPOZORNENIE. Môže byť použitý v spojení s inými symbolmi alebo piktogramami. VAROVANIE: Prevádzka akéhokoľvek elektrického náradia môže viesť k vymršteniu cudzích predmetov do vašich očí, čo môže spôsobiť vážne poškodenie zraku. Skôr, ako začnete používať elektrické náradie, si vždy nasaďte ochranné okuliare alebo ochranné okuliare s postrannými krytmi a prípadne celotvárový štít. Odporúčame použiť bezpečnostnú masku so širokým priezorom cez okuliare alebo štandardné bezpečnostné okuliare s postrannými krytmi.

Táto strana zobrazuje a popisuje bezpečnostné symboly, ktoré sa objavujú na tomto výrobku. Pred pokusom o zostavenie a prevádzkovanie si prečítajte, pochopte a dodržiavajte všetky pokyny na stroji.Bezpečnostné upozornenieUpozorňuje na potenciálne nebezpečenstvo úrazu.Prečítajte si návod na obsluhu.Používateľ si musí prečítať návod na obsluhu, aby znížil riziko úrazu.Používajte ochranu zraku.Pri práci s týmto výrobkom vždy noste ochranné okuliare alebo ochranné okuliare s postrannými krytmi a celotvárový štít.Používajte ochranu sluchu.Vždy používajte ochranu sluchu (špunty do uší alebo slúchadlá), ktoré chránia váš sluch.Používajte ochranu hlavyPoužívajte schválenú bez-pečnostnú prilbu na ochranu hlavy.Používajte ochranné rukavicePri manipulácii s pílou a reťazou si chráňte ruky rukavicami. Pevné a protišmykové rukavice zlepšujú uchopenie a chránia ruky.Používajte ochrannú obuv.Pri používaní tohto zriadenia noste protišmykovú bezpečnos-tnú obuv. 30cm Rezná šírka Max. rezná šírka krovinorezuPozor na spätný rázUpozornite obsluhu na nebez-pečenstvo spätného rázu. Udržiavajte okolostojace osoby v bezpečnej vzdialenosti.Vzdialenosť medzi strojom a okolostojacimi osobami musí byť najmenej 15 m.Preklad originálnych pokynovNÁSTAVEC NA KROVINOREZ — BCA1200 154

Tento výrobok je v súlade s platnými smernicami ES. UKCA Tento výrobok je v súlade s prísluš-nou britskou legislatívou.

WEEE Nepotrebné elektrické výrobky sa nesmú likvidovať spolu s domovým odpadom. Odovzdajte do autorizovaného recyklačného strediska.

HlučnosťGarantovaná hladina akustického výkonu. Emisie hluku do prostre-dia podľa smernice Európskeho spoločenstva.V Volt Napätiemm Milimeter Dĺžka alebo veľkosťcm Centimeter Dĺžka alebo veľkosťkg Kilogram Hmotnosť

Rýchlosť bez zaťaženiaRýchlosť otáčania, bez záťaže min

Za minútu Otáčky za minútuVŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA STROJA VAROVANIE: Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a špecikácie dodané s týmto strojom. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie.ODLOŽTE SI VŠETKY VAROVANIA A POKYNY PRE BUDÚCE POUŽITIE.Pojem „stroj“ v upozorneniach sa vzťahuje na stroj napájaný zo siete (so šnúrou) alebo na stroj napájaný z akumulátora (bezšnúrový).BEZPEČNOSŤ PRACOVNÉHO PRIESTORU ◾ Udržiavajte pracovisko čisté a dobre osvetlené. Neporiadok alebo tmavé miesta spôsobujú nehody. ◾ Nepoužívajte stroje vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Stroje vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary. ◾ Pri používaní stroja udržiavajte deti a okolostojace osoby mimo pracoviska. Rozptyľovanie pozornosti môže viesť ku strate kontroly.ELEKTRICKÁ BEZPEČNOSŤ ◾ Zástrčka stroja musí zodpovedať elektrickej zásuvke. Nikdy a žiadnym spôsobom nemodikujte zástrčku. Nepoužívajte žiadne rozbočovacie zástrčky s uzemneným strojom. Neupravené zástrčky a vhodné zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom. ◾ Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Dochádza k zvýšeniu rizika úrazu elektrickým prúdom, ak je vaše telo uzemnené. ◾ Neprevádzkujte stroj v daždi alebo vo vlhkom prostredí. Voda vstupujúca do stroja môže zvýšiť riziko úrazu elektrickým prúdom alebo poruchy, ktorá by mohla mať za následok zranenie osôb. ◾ Nepoužívajte kábel nesprávnym spôsobom. Nikdy nepoužívajte kábel na nosenie, ťahanie alebo odpájanie stroja. Udržujte kábel v dostatočnej vzdialenosti od zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodená alebo zamotaná šnúra zvyšuje riziko zasiahnutia elektrickým prúdom. ◾ Ak sa chystáte stroj použiť v exteriéroch, použite výhradne predlžovaciu šnúru vhodnú na použitie v exteriéroch. Použitie šnúry vhodnej pre použitie v exteriéroch znižuje riziko úrazu elektrickým prúdom. ◾ Ak je používanie stroja vo vlhkom prostredí nevyhnutné, použite napájanie chránené prerušovačom obvodu uzemnenia (GFCI). Použitie GFCI znižuje riziko úrazu elektrickým prúdom.OSOBNÁ BEZPEČNOSŤ ◾ Buďte pozorní, sledujte to, čo robíte a používajte zdravý rozum pri práci so strojom. Nepoužívajte stroj, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri práci so strojmi môže mať za následok vážne zranenie. ◾ Používajte osobné ochranné pomôcky. Vždy používajte ochranu očí. Ochranné prostriedky ako respirátor, protišmyková bezpečnostná obuv, prilba alebo chrániče sluchu použité za vhodných podmienok znižujú nebezpečenstvo zranenia. ◾ Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením k zdroju napájania a/alebo akumulátoru, pri zdvíhaní alebo prenášaní stroja sa uistite, že prepínač je vo vypnutej polohe. Prenášanie strojov s prstom na vypínači alebo zapájanie strojov, ktoré majú vypínač zapnutý, môže viesť k nehodám.NÁSTAVEC NA KROVINOREZ — BCA1200 155

◾ Pred spustením stroja vždy odstráňte nastavovací kľúč alebo náradie. Kľúč alebo náradie, ktoré necháte pripevnené k otáčajúcej sa časti stroja, môže spôsobiť zranenie osôb. ◾ Nenakláňajte sa. Pri práci vždy dodržujte správny postoj a rovnováhu. To umožňuje lepšiu ovládateľnosť stroja v nečakaných situáciách. ◾ Noste vhodné oblečenie. Nenoste šperky alebo voľný odev. Udržujte vlasy a oblečenie mimo dosah pohybujúcich sa častí. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa dielmi. ◾ Pokiaľ je náradie vybavené zariadením na zachytávanie prachu a úlomkov materiálu, skontrolujte, či je k náradiu správne pripevnené. Použitie odsávania prachu môže znížiť nebezpečenstvo, ktoré súvisí s prachom. ◾ Nedovoľte, aby ste sa po získaní skúseností častým používaním stroja stali neobozretnými a ignorovali zásady bezpečnosti. Nedbalá činnosť môže spôsobiť vážne zranenie za zlomok sekundy.

POUŽÍVANIE A STAROSTLIVOSŤ O STROJ

◾ Netlačte na stroj silou. Použite správny stroj pre vašu aplikáciu. Stroj bude pracovať lepšie a bezpečnejšie pri rýchlosti, na ktorú bol navrhnutý. ◾ Nepoužívajte stroj, ak sa nedá zapnúť a vypnúť použitím vypínača. Stroj, ktorý sa nedá ovládať vypínačom, je nebezpečný a musí sa opraviť. ◾ Pred akýmikoľvek úpravami, výmenou príslušenstva alebo uskladnením stroja odpojte zástrčku od zdroja napájania a/alebo vyberte zo stroja akumulátor, ak je odpojiteľný. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia stroja. ◾ Nečinný stroj skladujte mimo dosahu detí a nedovoľte osobám, ktoré nie sú oboznámené so strojom alebo s týmto návodom, aby stroj obsluhovali. Stroje sú v rukách nevyškolených používateľov nebezpečné. ◾ Vykonávajte údržbu strojov a príslušenstva. Kontrolujte nastavenie pohyblivých častí, poškodenie dielov a akékoľvek ďalšie okolnosti, ktoré môžu mať vplyv na funkciu stroja. Ak je poškodený, nechajte ho pred použitím opraviť. Mnoho nehôd spôsobujú zle udržiavané stroje. ◾ Rezacie stroje udržujte ostré a čisté. Starostlivo ošetrované rezacie stroje s ostrými čepeľami menej pravdepodobne uviaznu a jednoduchšie sa ovládajú. ◾ Používajte stroj, príslušenstvo, nadstavce apod. podľa týchto pokynov a rešpektujte pritom pracovné podmienky a vykonávanú činnosť. Použitie stroja na iné ako určené účely môže viesť k nebezpečným situáciám. ◾ Udržujte rukoväte a uchopovacie plochy suché, čisté, bez oleja a maziva. Klzké držadlá a uchopovacie plochy neumožňujú bezpečnú manipuláciu so strojom a jeho ovládanie v nečakaných situáciách.

◾ Nabíjajte len pomocou nabíjačky špecikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže predstavovať pri nabíjaní iného typu batérie nebezpečenstvo. ◾ Používajte stroje a s výslovne určenými akumulátormi. Použitie iných typov akumulátorov môže spôsobiť riziko úrazu a požiaru. ◾ Ak sa akumulátor nepoužíva, držte ho mimo iných kovových predmetov, ako sú sponky, mince, kľúče, klince, skrutkovače alebo iné malé kovové predmety, ktoré by mohli navzájom prepojiť kontakty akumulátora. Skratovanie kontaktov akumulátora môže spôsobiť popáleniny alebo požiar. ◾ Za nevhodných podmienok môže z akumulátora unikať kvapalina. Zabráňte kontaktu. Pri náhodnom kontakte opláchnite vodou. Pri zasiahnutí očí vyhľadajte lekársku pomoc. Unikajúca kvapalina z akumulátora môže spôsobiť podráždenie pokožky alebo popáleniny. ◾ Nepoužívajte akumulátor alebo stroj, ktoré sú poškodené alebo upravené. Poškodené alebo upravené batérie mať nepredvídateľné chovanie, ktoré môže viesť k požiaru, výbuchu alebo nebezpečenstvu poranenia. ◾ Nevystavujte akumulátor ani stroj ohňu alebo nadmernej teplote. Pri vystavení ohňu alebo teplote nad 130 ° C môže dôjsť k výbuchu. ◾ Dodržujte všetky pokyny pre nabíjanie a nenabíjajte akumulátor alebo stroj mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo stanovený rozsah môže poškodiť akumulátor a zvýšiť riziko požiaru. VAROVANIE: Prečítajte si všetky bezpečnostné výstrahy, pokyny, ilustrácie a technické údaje dodané s týmto elektrickým nástrojom. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie. Všetky varovania a pokyny si ponechajte pre prípadnú potrebu v budúcnosti. Všetky varovania a pokyny si ponechajte pre prípadnú potrebu v budúcnosti.NÁSTAVEC NA KROVINOREZ — BCA1200 156

ŠKOLENIE ◾ Pozorne si prečítajte návod. Zoznámte sa s ovládacími prvkami a správnym používaním stroja. ◾ Nikdy nedovoľte používať zariadenie osobám alebo deťom, ktoré nie sú oboznámené s týmito pokynmi. Miestne predpisy môžu obmedziť vek prevádzkovateľa. ◾ Majte na pamäti, že prevádzkovateľ alebo používateľ je zodpovedný za nehody alebo riziká, ktoré vzniknú iným osobám alebo za ujmu na ich majetku. PRÍPRAVA ◾ Nikdy nepoužívajte stroj za prítomnosti osôb, najmä detí, alebo zvierat v jeho blízkosti. ◾ Používajte ochranu očí a hrubé topánky po celú dobu používania stroja. ◾ Vzdialenosť medzi prístrojom a okolostojacimi osobami musí byť najmenej 15 m. ◾ Nikdy nepoužívajte stroj, keď je prevádzkovateľ unavený, chorý alebo pod vplyvom alkoholu či iných drog. PREVÁDZKA ◾ Stroj používajte iba za denného svetla alebo pri dobrom umelom osvetlení. ◾ Nikdy nepoužívajte stroj s poškodenými krytmi alebo štítmi, alebo bez nasadených krytov alebo štítov. ◾ Motor zapnite až vedy, keď sú ruky a nohy mimo dosahu rezacích prostriedkov. ◾ Vždy odpojte strunovú kosačku od napájacieho zdroja (t.j. vyberte akumulátor): ◾ vždy, keď necháte stroj bez dozoru; ◾ pred odstránením blokovania; ◾ pred kontrolou, čistením alebo prácou na stroji. ◾ po zasiahnutí cudzím predmetom; ◾ vždy, keď stroj začne neobvykle vibrovať. ◾ Dávajte pozor na poranenia nôh a rúk rezacími prostriedkami. ◾ Zabezpečte, aby ventilačné otvory boli čisté.

ÚDRŽBA A SKLADOVANIE

◾ Pred vykonávaním údržby alebo čistením odpojte stroj od napájacieho zdroja (t.j. vyberte akumulátor). ◾ Používajte len príslušenstvo a náhradné diely odporúčané výrobcom. ◾ Pravidelne kontrolujte a udržiavajte stroj. Nechajte stroj opraviť len u autorizovaného odborníka. ◾ Keď stroj nepoužívate, uskladnite ho mimo dosahu detí.

ĎALŠIE BEZPEČNOSTNÉ VAROVANIA

◾ Vyhnite sa nebezpečným prostrediam - Nepoužívajte spotrebič na vlhkom alebo mokrom svahu. ◾ Majte chrániče nasadené a vo funkčnom stave. ◾ Udržujte ruky a nohy v bezpečnej vzdialenosti od rezacieho priestoru. ◾ Za účelom zníženia rizika zranenia nikdy nepracujte na rebríku alebo na inom nestabilnom podklade. Nikdy nedržte rezaciu jednotku nad úrovňou pásu. ◾ Počas prevádzky kontrolujte rezaciu jednotku v pravidelných krátkych intervaloch, alebo ihneď, ak vznikne nápadná zmena v charakteristike rezania. ◾ Pre dosiahnutie najlepších výsledkov je potrebné batériu nabíjať na mieste s teplotou vyššou ako 5 °C a nižšou ako 40 °C. Neskladujte vonku alebo vo vozidlách. ◾ Ak sa k vám niekto blíži, ihneď vypnite motor a rezaciu jednotku. ◾ Upozornite obsluhu na nebezpečenstvo spätného rázu čepele (len pre 3-zubovú čepeľ). ◾ K spätnému rázu môže dôjsť pri kontakte otáčajúcej sa čepele s objektom, ktorý nie je okamžite prerezaný. ◾ Spätný ráz môže byť dosť silný, aby spôsobil pohyb prístroja a/alebo používateľa v ľubovoľnom smere a môže tiež viesť k strate kontroly nad prístrojom. ◾ K spätnému rázu môže dôjsť bez varovania, ak sa čepeľ zadrhne, zastaví alebo zasekne. ◾ Spätný ráz je pravdepodobnejší v oblastiach, kde je náročné vidieť rezaný materiál. ◾ Nepripojujte žiadnu čepeľ na prístroj bez správnej inštalácie všetkých potrebných dielov. Ak sa nepoužijú správne diely, môže dôjsť k odleteniu čepele a vážnemu poraneniu obsluhy a/alebo okoloidúcich. Vyhoďte čepele, ktoré sú ohnuté, zdeformované, popraskané, rozbité alebo inak akokoľvek poškodené. Používajte ostré čepele. Tupá čepeľ sa viac pravdepodobne zachytí a vykoná spätný ráz (len pre 3-zubovú čepeľ). ◾ Voľnobežná čepeľ/struna môže spôsobiť zranenie, keď sa ďalej otáča potom, čo je motor zastavený alebo spúšť uvoľnená. Dodržujte náležitú kontrolu, pokiaľ čepeľ/struna celkom nezastaví svoje otáčanie. ◾ Nástroje na batérie nemusia byť zapojené do elektrickej zásuvky; preto sú vždy v prevádzkovom stave. Buďte si vedomí možných rizík, aj keď sa nástroj nepoužíva. Buďte opatrní pri vykonávaní údržby alebo servisu. ◾ Neumývajte s hadicou; zabráňte tomu, aby sa voda dostala do motora a elektrických prípojok. ◾ Ak sa vyskytnú situácie, ktoré nie sú zahrnuté v tomto návode, dávajte pozor a použite zdravý úsudok. Obráťte sa na zákaznícke servisné stredisko EGO pre pomoc. ◾ Používajte iba s akumulátormi a nabíjačkami, ktoré sú uvedené na obr. A.NÁSTAVEC NA KROVINOREZ — BCA1200 157

ODLOŽTE SI TIETO POKYNY! TECHNICKÉ ÚDAJE Rezná šírka 30 cmRýchlosť naprázdno 5000/6000 min Hmotnosť (bez akumulátora) 1,82 kgOdporúčaná prevádzková teplota 0°C-40°COdporúčaná skladovacia teplota -20°C-70°CHladina akustického výkonu L 96,5 dB(A) K=1,88 dB(A) (PH1400E)93,2 dB(A) K=0,35 dB(A) (PH1420E)91 dB(A) K=1,1 dB(A) (PHX1600)Hladina akustického tlaku pri uchu obsluhy L 84,5 dB(A) K=3 dB(A) (PH1400E)83,9 dB(A) K=3 dB(A) (PH1420E)83 dB(A) K=3 dB(A) (PHX1600)Garantovaná hladina akustického výkonu L (meraná podľa 2000/14/EC)98 dB(A)Vibrácie Predná pomocná rukoväť2,8 m/s

(PHX1600) ◾ Vyššie uvedené parametre sú testované a merané s nástrojom vybaveným pohonnou hlavou PH1400E/PH1420E/PHX1600. ◾ Uvádzaná celková hodnota vibrácií bola meraná v súlade so štandardnou skúšobnou metódou a môže byť použitá na porovnanie jedného zariadenia s iným; ◾ Uvádzaná celková hodnota vibrácie sa môže použiť aj na predbežný odhad expozície. POZNÁMKA: Emisia vibrácií pri skutočnom používaní náradia sa môže odlišovať od deklarovanej hodnoty, pri akej sa nástroj používa; Za účelom ochrany obsluhy má používateľ v skutočných podmienkach použitia nosiť rukavice a ochranu sluchu. Odporúčaná čepeľ NÁZOV DIELU ČÍSLO MODELUČepeľ krovinorezu ABB1203 OBSAH BALENIA NÁZOV DIELU MNOŽSTVONástavec na krovinorez 1Čepeľ a súprava čepeľového puzdra 1Chránič 1Príslušenstvo chrániča (použitie len so strunovou hlavou) Šesťhranný kľúč 1Multifunkčný kľúč 1Návod na obsluhu 1NÁSTAVEC NA KROVINOREZ — BCA1200 158

2. Hiadeľ krovinorezu

9. Otvor pre zaistenie hriadeľa

10. Vonkajšia príruba

11. Multifunkčný kľúč

(použitie len so strunovou hlavou) VAROVANIE: Nikdy nepoužívajte náradie bez nasadeného ochranného krytu. Chránič musí byť vždy na nástroji pre ochranu používateľa. VAROVANIE: Ak sa nástroj používa ako strunová kosačka, ktorá je vybavená strunovou hlavou, musí byť príslušenstvo chrániča namontované na kryte. Nedodržanie tohto pokynu môže mať za následok príliš dlhú reznú líniu a preťaženie motora. ZOSTAVA VAROVANIE: Ak akýkoľvek diel chýba, alebo je poškodený, nepoužívajte tento výrobok, kým nie sú vymenené diely. Ak používate tento výrobok s poškodenými alebo chýbajúcimi časťami, môže dôjsť k vážnemu zraneniu. VAROVANIE: Nepokúšajte sa upravovať tento výrobok alebo vytvoriť príslušenstvo, ktoré nie je odporúčané pre použitie s touto strunovou kosačkou. Každá takáto zmena alebo úprava je zneužitím a môže viesť k nebezpečnému stavu spôsobujúcemu vážne poranenie. VAROVANIE: Pri montáži dielov vždy vyberte akumulátor zo stroja, aby ste zabránili náhodnému spusteniu, ktoré by mohlo spôsobiť vážne zranenia. VAROVANIE: Ak je nástroj vybavený hlavou krovinorezu, musí sa namontovať bezpečnostná bariéra.

VAROVANIE: Pri montáži alebo výmene chrániča vždy používajte rukavice. Dajte si pozor na ostré hrany na chrániči a chráňte si ruky pred porezaním. VAROVANIE: Nikdy nepoužívajte náradie bez nasadeného ochranného krytu. Chránič musí byť vždy na stroji pre ochranu používateľa! Keď je chránič pripevnený, nikdy sa nepokúšajte ho odobrať alebo upraviť. Ak je nutná výmena, nechajte ju vykonať oprávnenému servisnému technikovi! Povoľte a odstráňte dve skrutky zo základne hriadeľa (obr. C), vyrovnajte montážne otvory chrániča s montážnymi otvormi a pripevnite chránič na základňu hriadeľa s dvoma skrutkami a dvoma pružnými podložkami (obr. D). Zabezpečte, aby bol chránič pripevnený podľa obr. C a D. Akékoľvek iné upevnenie spôsobí veľké nebezpečenstvo! MONTÁŽ ČEPELE

1. Čepeľ sa dodáva s puzdrom. Pred montážou čepele

na krovinorez zložte puzdro uvoľnením upínacieho drôtu z háku na puzdre (obr. E). Popis dielov na obr. E si pozrite nižšie: E-1 Hák E-2 Upínací drôt

2. Otočte vonkajšiu prírubu a vyrovnajte štrbinu vo

vnútornej prírube s otvorom pre zaistenie hriadeľa v prevodovej skrini (obr. F).

3. Vložte dodaný imbusový kľúč do zarovnaných otvorov

ako stabilizátor (obr. G). Obr. F a G s popisom dielov: F-1 Prevodová skriňa F-3 Vonkajšia príruba F-2 Vyrovnané otvory pre zaistenie hriadeľa G-1 Stabilizátor

4. Položte hlavu krovinorezu na pevnú podložku pre

podporu. Jednou rukou uchopte hriadeľ krovinorezu a druhou rukou uchopte multifunkčný kľúč dodaný na povolenie matice v smere šípky vyznačenej na vonkajšej prírube a odstráňte maticu a vonkajšiu prírubu. Odložte si ich pre opätovnú montáž (obr. H).

5. Namontujte čepeľ na hriadeľ motora tak, aby povrch

čepele bol v jednej rovine s povrchom výklenku vnútornej príruby. Prejdite na montáž vonkajšej príruby a matice (obr. I). Utiahnete predbežne maticu PROTI SMERU hodinových ručičiek rukou.NÁSTAVEC NA KROVINOREZ — BCA1200 159

Popis dielov na obr. I si pozrite nižšie:I-1 Výklenok vnútornej prírubyI-4 Vonkajšia prírubaI-2 Motorový hriadeľ I-5 ČepeľI-3 Matica6. Otáčajte vonkajšiu prírubu tak, aby ste zarovnali štrbinu vo vnútornej prírube s otvorom pre zaistenie hriadeľa v prevodovej skrini a vložte dodaný imbusový kľúč do vyrovnaných otvorov, aby pôsobil ako stabilizátor ako v predošlom znázornenom kroku 2 a 3.7. Položte hlavu krovinorezu na pevnú podložku pre podporu. Jednou rukou uchopte čepeľ a druhou rukou uchopte multifunkčný kľúč dodaný pre utiahnutie matice proti smeru šípky vyznačenej na vonkajšej prírube (obr. J). Použitie príslušenstva chrániča POZNÁMKA: Ak sa nástroj používa ako strunová kosačka, ktorá je vybavená strunovou hlavou, musí byť príslušenstvo chrániča namontované na kryte (obr. K).Príslušenstvo chrániča pripevnite na kryt dotiahnutím troch skrutiek s dodaným imbusovým kľúčom . Nedodržanie tohto pokynu môže mať za následok príliš dlhú reznú líniu a preťaženie motora.

PRIPOJENIE NÁSTAVCA PRE KROVINOREZ NA

POHONNÚ HLAVU Tento nástavec pre krovinorez je určený na použitie s pohonnou hlavou EGO PH1400E/PH1420E/PHX1600.Pozrite si časť „INŠTALÁCIA NÁSTAVCA NA POHONNÚ HLAVU“ v návode na obsluhu pohonnej hlavy PH1400E/PH1420E/PHX1600. OBSLUHA VAROVANIE: Nedovoľte, aby ste sa po zoznámení s týmto výrobkom stali neopatrnými. Zapamätajte si, že zlomok sekundy neopatrnosti postačuje na spôsobenie vážneho poranenia. VAROVANIE: Vždy používajte ochranu zraku s bočnými ochrannými krytmi. Spolu s ochranou sluchu. Ak tak neurobíte, môže dôjsť k vymršteniu predmetov do očí a iným možným vážnym zraneniam. APLIKÁCIE Tento výrobok môžete použiť na nižšie uvedené účely: ◾ Rezanie trávy, buriny, divokého porastu a krovín, prerezávanie mladých porastov s maximálnym priemerom kmeňa 2 cm. POZNÁMKA: Nástroj sa musí používať len na predpísané účely. Každé iné použitie sa považuje za prípad zneužitia.

POUŽITÍ KROVINOREZU S POHONNOU HLAVOU

VAROVANIE: Oblečte sa vhodne pri práci s týmto náradím, aby sa znížilo riziko poranenia. Nenoste šperky alebo voľný odev. Používajte ochranu očí a sluchu. Oblečte si odolné, dlhé nohavice, vysoké topánky a rukavice. Nenoste krátke nohavice, sandále alebo nebuďte naboso. Pre bezpečnejšie a lepšie používanie si dajte ramenný popruh cez rameno. Upravte ramenný popruh do pohodlnej pracovnej polohy. Uchopte krovinorez jednou rukou za zadnú rukoväť a druhou rukou za prednú rukoväť. Udržujte pevný úchop obomi rukami pri používaní naradia. Krovinorez sa má držať v pohodlnej polohe so zadnou rukoväťou vo výške bedrového kĺbu. Udržujte váš úchop a rovnováhu na oboch nohách. Postavte sa tak, aby ste neboli vyvedení z rovnováhy pri spätnom ráze rezacej čepele (obr. B). VAROVANIE: Ramenný popruh má takisto rýchlovypínací mechanizmus pre nebezpečné situácie. Ak dôjde k núdzovej situácii, ihneď si popruh odopnite zo svojho ramena bez ohľadu na to, akým spôsobom je popruh pripnutý. Ak chcete orezať divoký porast a kroviny, znížte rotujúcu čepeľ k porastu, aby sa dosiahol účinok sekania. Použite krovinorez ako kosu (prechádzajte vpravo a vľavo) na úrovni terénu. Nikdy nedržte rezací nástavec nad úrovňou pásu. VAROVANIE: Čím vyššie je rezací nástavec nad zemou, tým väčšie je riziko poranenia z odrezkov vymrštených do strán. VAROVANIE: Pri rezaní mladých porastov alebo iných drevitých materiálov až do 2 cm v priemere použite ľavú stranu čepele, aby sa zabránilo situáciám so spätným rázom. Nepokúšajte sa rezať drevné hmoty s väčším priemerom, pretože sa čepeľ môže zachytiť nebo šklbnúť krovinorez dopredu. Mohlo by dôjsť k poškodeniu čepele alebo krovinorezu alebo k strate kontroly nad krovinorezom, čo vedie k poraneniu osôb. VAROVANIE: Nesprávne použitie čepele krovinorezu môže viesť k jej prasknutiu, odštiepeniu alebo roztriešteniu.Vymrštené časti môžu vážne poraniť obsluhu či okoloidúceho. Aby sa znížilo riziko poranenia osôb, je nutné prijať nasledujúce opatrenia: ◾ Vyhýbajte sa kontaktu s tvrdými alebo cudzími pevnými objektmi, ako sú kamene, skaly alebo kusy kovu.NÁSTAVEC NA KROVINOREZ — BCA1200 160

◾ Nikdy nerežte drevo alebo kríky s priemerom kmeňa väčším ako 2 cm. ◾ Kontrolujte čepeľ v pravidelných krátkych intervaloch, či nie je poškodená. Nepokračujte v práci s poškodenou čepeľou. ◾ Pravidelne brúste čepeľ (ak sa nápadne otupila) a majte ju vyváženú v prípade potreby (vykonáva iba kvalikovaný servisný technik).

Buďte veľmi opatrní pri použití čepele s týmto prístrojom. Spät-ný ráz je reakcia, ktorá môže nastáť, keď sa otáčajúca čepeľ dostane do kontaktu s niečím, čo nedokáže prerezať. Tento kontakt môže spôsobiť, že čepeľ sa na okamih zastaví a naraz „odhodí“ prístroj do väčšej vzdialenosti od predmetu, ktorý bol zasiahnutý. Táto reakcia môže byť dostatočne prudká, aby spôsobila stratu kontroly obsluhy nad prístrojom. K spätnému rázu môže dôjsť bez varovania, ak sa čepeľ zadrhne, zastaví alebo zasekne. K tomu môže častejšie dôjsť v oblastiach, kde je náročné vidieť rezaný materiál. Pre jednoduchosť a bez-pečnosť rezania sa priblížte k rezanej burine s krovinorezom sprava doľava. V prípade kontaktu s neočakávaným objektom alebo dreveným pníkom by táto prax mohla minimalizovať spätný ráz čepele. Pred každým použitím skontrolujte, či nie sú poškodené / opotrebované diely Skontrolujte čepeľ, chránič a prednú pomocnú rukoväť a vymeňte diely, ktoré sú prasknuté, zdeformované, ohnuté, alebo inak poškodené.Hrana čepele sa môže otupiť v priebehu času. Odporúčame, aby ste otáčali čepeľ na predĺženie jej životnosti a pravidelne ju ostrite (vykonáva iba kvalikovaný servisný technik), alebo ju vymeňte za nov čepeľ v prípade potreby. Vyčistite krovinorez po každom použití Pozrite si časť ÚDRŽBA pre pokyny na čistenie. VAROVANIE: Pred čistením alebo údržbou krovinorezu sa uistite, že došlo k úplnému zastaveniu čepele. Nedodržanie tohto pokynu môže viesť k možnému vážnemu poraneniu.

ZAPNUTIE/VYPNUTIE NÁSTROJA

Pozrite si časť „ZAPNUTIE/VYPNUTIE POHONNEJ HLAVY“ v návode na obsluhu pohonnej hlavy PH1400E/PH1420E/PHX1600. ÚDRŽBA VAROVANIE: Pred kontrolou, čistením alebo údržbou prístroja zastavte motor, počkajte, kým sa všetky pohyblivé diely zastavia a vyberte akumulátor. Nedodržanie týchto pokynov môže viesť k vážnemu zraneniu alebo poškodeniu majetku. VAROVANIE: Pri servise používajte iba identické náhradné diely. Použitie iných častí môže vyvolať nebezpečenstvo, alebo spôsobiť poškodenie výrobku. Pre zaistenie bezpečnosti a spoľahlivosti je nevyhnutné, aby všetky opravy vykonával len kvalikovaný servisný technik. VAROVANIE: Vždy používajte pevné rukavice pri inštalácii alebo odstraňovaní čepele alebo vykonávaní akejkoľvek údržby na čepeli. Dávajte pozor na čepeľ a chráňte svoje ruky pred poranením ostrím.

Na čistenie plastových dielov nepoužívajte rozpúšťadlá. Väčšina plastov je náchylná na poškodenie z rôznych typov komerčných rozpúšťadiel a môžu sa poškodiť, ak sa použijú. Použite čisté handry na odstránenie nečistôt, prachu, oleja, maziva, atď.

◾ Vyberte akumulátor ◾ Po každému použití odstráňte mäkkou kefou sutinu, upchanú zeminu alebo trávu na čepeli a chrániči. ◾ Utrite povrch prístroja čistou handrou navlhčenou v slabom mydlovom roztoku. ◾ Použite malú kefu alebo malý vysávač na vyčistenie vetracích otvorov na zadnom kryte. ◾ Udržujte vetracie otvory bez prekážok. Keď sa čepeľ otupí (oba okraje čepele sú tupé), nechajte čepeľ zostriť len u kvalikovaného servisného technika, alebo vymeňte podľa potreby za novú čepeľ.

VAROVANIE: Opotrebovaná, prasknutá alebo poškodená čepeľ sa môže zlomiť a kúsky poškodenej čepele sa môžu stať nebezpečnými projektilmi. Vymrštené predmety môžu spôsobiť vážny úraz. Čepeľ pravidelne kontrolujte a nepoužívajte krovinorez s opotrebovanou alebo poškodenou čepeľou.NÁSTAVEC NA KROVINOREZ — BCA1200 161

1. Vyberte akumulátor.

2. Otáčajte vonkajšiu prírubu tak, aby ste zarovnali

štrbinu vo vnútornej prírube s otvorom pre zaistenie hriadeľa v prevodovej skrini a vložte dodaný imbusový kľúč do vyrovnaných otvorov, aby pôsobil ako stabilizátor ako v predošlom znázornenom kroku 2 v časti „MONTÁŽ ČEPELE“.

3. Položte hlavu krovinorezu na pevnú podložku pre

podporu. Jednou rukou uchopte čepeľ a druhou rukou uchopte multifunkčný kľúč dodaný na povolenie matice v smere šípky vyznačenej na vonkajšej prírube a odstráňte maticu, vonkajšiu prírubu a opotrebovanú čepeľ (obr. L).

4. Skontrolujte a vymeňte vnútornú prírubu a kryt príruby,

ak sú opotrebované (obr. M). Popis dielov na obr. M si pozrite nižšie: M-1 Motorový hriadeľ M-5 Vonkajšia príruba M-2 Vnútorná príruba M-6 Matica M-3 Kryt príruby M-7 Drážka v prírube M-4 Čepeľ

5. Nainštalujte novú čepeľ na hriadeľ motora podľa

poradia na obr. M. Podrobný postup je uvedený v pokynoch krokov 5, 6 a 7 v časti „MONTÁŽ ČEPELE“. MAZANIE PREVODOVKY Prevody v prevodovej skrini sa musia pravidelne mazať prevodovým mazivom. Skontrolujte hladinu prevodového maziva v prevodovke približne každých 50 prevádzkových hodín odstránením tesniacej skrutky na boku skrine. Ak na stranách prevodov nie je vidno žiadne mazivo, pos- tupujte podľa pokynov pre naplnenie prevodovým mazivom až do 3/4 kapacity. Nezaplňte celkom prevody.

2. Pomocou dodaného multifunkčného kľúča povoľte a

odstráňte tesniacu skrutku.

3. Použite mazaciu striekačku (nie je súčasťou dodávky)

◾ Vyberte akumulátor z prístroja. ◾ Použite pevné rukavice na dôkladné vyčistenie prístroja. ◾ Založte puzdro čepele na čepeľ pre bezpečné uskladnenie (obr. O). ◾ Zložte nástavec pre krovinorez z pohonnej hlavy a namontujte koncovku na hriadeľ nástavca, ak je to nutné. ◾ Prístroj skladujte na suchom a dobre vetranom uzamknutom alebo vyvýšenom mieste mimo dosahu detí. Náradie neskladujte v blízkosti hnojív, benzínu alebo iných chemikálií. Ochrana životného prostredia Nevyhadzujte elektrické zariadenia, nabíjačku a použité akumulátory do domového odpadu! Tento výrobok odneste na autorizované recyklačné miesto a poskytnite ho na separovaný zber. Elektrické stroje sa musia odovzdať do príslušného zariadenia na ekologicky šetrnú recykláciu.NÁSTAVEC NA KROVINOREZ — BCA1200 162

Krovinorez sa nespustí. ◾ Akumulátor nie je pripojený na pohonnú hlavu. ◾ Pripojte akumulátor na pohonnú hlavu. ◾ Bez elektrického kontaktu medzi pohonnou hlavou a akumulátorom. ◾ Vyberte batériu, skontrolujte kontakty a vložte akumulátor, pokiaľ nezapadne na svoje miesto. ◾ Akumulátor je vybitý. ◾ Nabite akumulátor pomocou nabíjačiek EGO, ktoré sú uvedené v tomto návode na obsluhu. ◾ Poistná páčka a spínač nie sú súčasne stlačené. ◾ Pre zapnutie krovinorezu zatlačte poistnú páčku a podržte ju, potom stlačte vypínač.Krovinorez sa zastaví pri rezaní. ◾ Motor je preťažený. ◾ Motor sa zotaví po odstránení záťaže. Pre kontinuálnu prácu znížte zaťaženie pohonnej hlavy. ◾ Akumulátor alebo pohonná hlava sú príliš horúce. ◾ Nechajte akumulátor alebo pohonnú hlavu vychladnúť, pokým teplota neklesne pod 67°C. ◾ Akumulátor je odpojený od nástroja. ◾ Znovu vložte akumulátor. ◾ Akumulátor je vybitý. ◾ Nabite akumulátor pomocou nabíjačiek EGO, ktoré sú uvedené v tomto návode na obsluhu. ZÁRUKA
