| Marque | Fein |
| Modèle | KBE 30 |
| Catégorie | Perceuse à carotter |
| Type de fixation | Base magnétique |
| Usage principal | Perçage de matériaux magnétisables (acier) avec outils de carottage |
| Système de refroidissement | Liquide (émulsion huile/eau) ou spray refroidissant pour travaux verticaux et aériens |
| Disjoncteur différentiel | PRCD intégré – à tester avant chaque utilisation |
| Protection contre les surcharges | Non équipé – risque d'endommagement du moteur en cas de surcharge |
| Équipement de sécurité fourni | Sangle de serrage, pare-copeaux (à monter avant la première mise en service) |
| Protection auditive recommandée | Oui – niveau sonore élevé |
| Protection oculaire recommandée | Oui – lunettes de protection |
| Température ambiante admissible | Voir notice (Ta) |
| Matériaux interdits | Magnésium, PRFC, amiante |
| Entretien – Rinçage du système de refroidissement | Tous les 15 jours en fonctionnement continu ; après arrêt de plus de 2 semaines |
| Entretien – Nettoyage des ouïes de ventilation | Avec air comprimé sec et sans huile |
| Pièces remplaçables par l'utilisateur | Outils de travail, réservoir de liquide, pompes, protège-mains, sangle de serrage |
| Pièces de rechange | Disponibles sur www.fein.com |
| Câble d'alimentation | Remplacer uniquement par le fabricant ou son représentant |
| Stockage | Dans son coffret ou emballage d'origine |
| Garantie | Conformément à la réglementation nationale + garantie fabricant FEIN |
| Conformité | CE |
FOIRE AUX QUESTIONS - KBE 30 Fein
Questions des utilisateurs sur KBE 30 Fein
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice KBE 30 - Fein et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KBE 30 de la marque Fein.
MODE D'EMPLOI KBE 30 Fein
Instructions d'origine.

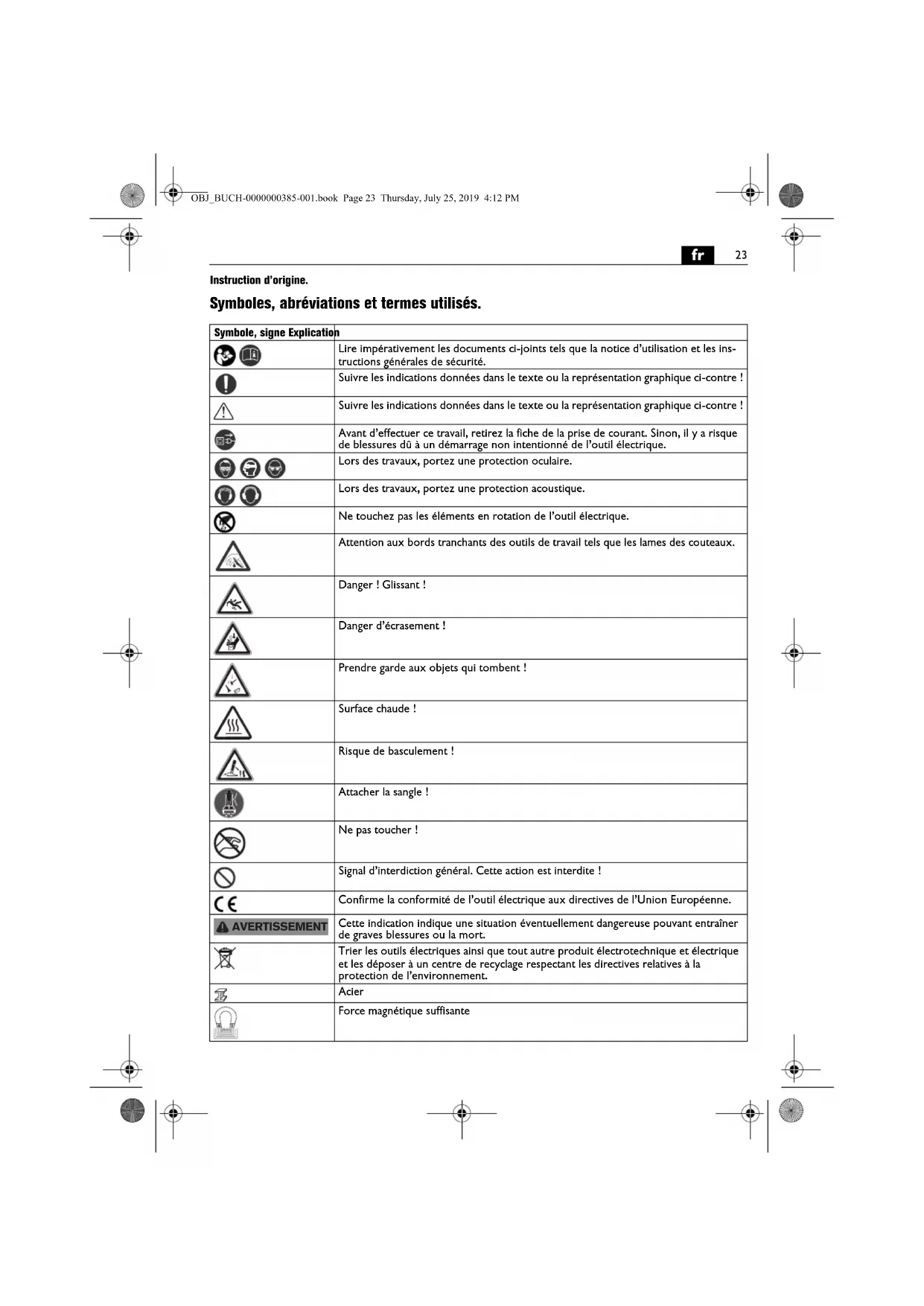

Symboles, abréviations et termes utilisés.
| Symbole, signe Explication | |
| Lire impératifement les documents ci-joints tels que la notice d'utilisation et les ins- tructions générales de sécurité. | |
| Suivre les indications données dans le texte ou la représentation graphique ci-contre! | |
| Suivre les indications données dans le texte ou la représentation graphique ci-contre! | |
| Avant d'effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarriage non intentionné de l'outil électrique. | |
| Lors des travaux, portez une protection oculaire. | |
| Lors des travaux, portez une protection acoustique. | |
| Ne touche pas les éléments en rotation de l'outil électrique. | |
| Attention aux bords tranchants des outils de travail tels que les lames des couteaux. | |
| Danger ! Glissant ! | |
| Danger d'écrasement ! | |
| Prendre garde aux objets qui tombent ! | |
| Surface chaude ! | |
| Risque de basculement ! | |
| Attacher la sangle ! | |
| Ne pas toucher ! | |
| Signal d'interdiction général. Cette action est interdite ! | |
| CE | Confirme la conformité de l'outil électrique aux directives de l'Union Européenne. |
| A VERTISSEMENT | Cette indication indique une situation évientuelles dangereuse pouvant entraîner de graves blessures ou la mort. |
| Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement. | |
| Acier | |
| Force magnétique suffisante | |
| Symbole, signe | Explication |
| Force magnétique insuffisante | |
| L'alimentation en liquide est ouverte. | |
| L'alimentation en liquide est fermée. | |
| Démarrer le moteur. Sens de rotation vers la droite | |
| Arrête le moteur | |
| RESET | Le disjoncteur différentiel (*) PRCD est allumé, le témoin de contrôle est allumé en rouge. |
| TEST | Le disjoncteur différentiel (*) PRCD est étant, le témoin de contrôle n'est pas allumé. |
| (*) Le disjoncteur différentiel (PRCD) peut être monté grâce aux dispositions relatives à la protection des travaillleurs ou aux dispositions légales dans les pays de mise sur le marché. | |
| (**) peutContainir des chiffres ou des lettres | |
| (Ax - Zx) Marquage interne | |
| Signe Unité internationale Unité nationale Explication | |||
| \( P_1 \) | W W Puissance absorbée | ||
| \( P_2 \) | W W Puissance utile débitée | ||
| U/V V Tension de réfERENCE | |||
| / | Hz | Hz | Fréquence |
| \( n_0 \) | /min, min-1, rpm,r/min | tr/min | Vitesse à vide |
| ∅ | mm | mm | Diamètre d'un élément |
| 1 10 0 Fe 400 | mm | mm | Diamètre de perçage max. dans l'acier jusqu'à400 N/mm2-Carbure (fraisé à carotter) |
| kg | kg | Poids suivant EPTA-Procedure 01 | |
| \( T_a \) | °C | °C | Température ambiente admissible |
| \( L_{pA} \) | dB dB | Niveau de pression acoustique | |
| \( L_{wA} \) | dB dB | Niveau d'intensité acoustique | |
| \( L_{pCpeak} \) | dB dB | Niveau max. de pression acoustique | |
| K... | Incertitude | ||
| a | m/s2 | m/s2 | Valeur d'émission vibratoire suivant EN 62841(somme vectorielle des trois axes directionnels) |
| \( a_h \) | m/s2 | m/s2 | Valeur de vibration moyenne (carottage) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2 | Unités de base et unités dérivées du systèmeInternational SI. | |
Pour votre sécurité.
AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les ins
instructions. Ne pas suivre les avertissements et instructions peut donner lieu à une electrocution, un incendie et/ou une blessure sérieuse.
Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.
N'utilisiez pas cet outil électrique avant d'avoir soigneusement lu et compris cette notice d'utilisation ainsi que les « Instructions générales de sécurité » (réf. documents 3 41 30 465 06 0).
Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une autre personne.
De même, respecter les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.
Conception de l'ouïe lectrice:
Unité de perçage de matériel à surface magnétisable au moyen d'outils de carotage dans un environnement à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN.
Dans un environnement représentatif de perturbations élevées, une réduction de la qualité de fonctionnement est possible, telle que panne temporaire, réduction temporaire de la fonctionnalité ou du comportement de fonctionnement conforme. Dans de tels cas, il est nécessaire à l'opérateur d'intervenir pour remédier à la perturbation.
Cet outil électrique est également conçu pour fonctionner sur des groupes électrogènes d'une puissance suffisante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique dépasse 10%. En cas de doute, informez-vous sur le groupe électrogène utilisé. Respectez la notice d'utilisation et les dispositions nationales relatives à l'installation et l'utilisation du groupe électrogène.
Consignes de sécurité.
Pour tout travail de perçage qui nécessite l'utilisation de liquide, évacuer le liquide de la zone de travail ou utiliser un dispositif de collecte de liquides. De telles mesures de prévention maintiennent la zone de travail sèche et réduisent le risque d'électrocution.
Ne tenez l'appareil que par ses poignées isolantes pendant le travail sur des surfaces pouvant renfermer des conduites électriques dont on ne connait pas l'existence ou quand il y a un risque que la lame ne touche le propre cable de l'appareil. Le contact d'un outil de coupe avec un fil sous tension peut mettre sous tension les parties métalliques exposées de l'outil electroportatif et provoquer un choc électrique sur l'opérateur.
Porter une protection acoustique lors du perçage. Une forte exposition au bruit peut provoquer une perte d'audition.
Au cas où l'outil électrique se bloque, ne plus exercer d'avance et éteindre l'outil électrique. Contrer la raison du blocage et éliminer la cause provoquant le coincement de l'accessoire.
Si vous pouvez redémarrer une unité de perçage dont l'accessoire est déjà engagé dans la pièce à travailler, vérifier avant de la mettre en marche si ce dernier peut tourner librement. Un accessoire coincé ne tournera probablement pas : ceci surchargera la machine ou provoquera le décollement de l'unité de perçage de la pièce à travailler.
Lors de la fixation de l'unité de perçage sur la pièce à travailler au moyen d'une plaque à vide d'air, veiller à ce que la surface soit lisse, propre et non poreuse. Ne pas attacher l'unité de perçage sur des surfaces laminées telles que par ex. carreaux et revêtements de matériaux composites. Si la surface de la pièce à travailler n'est pas lisse, plane ou suffisamment adhérante, la plaque à vide peut se détacher de la pièce à travailler.
S'assurer avant et lors de l'opération de perçage que la force de retenue est suffisante. Si la force de retenue n'est pas suffisante, la plaque à vide d'air pourrait se détacher de la pièce à travailler.
Ne jamais effectuer des perçages par-dessus la tête ou des perçages vers un mur si la machine n'est tenue que par la plaque à vide d'air. Dans le cas de perte du vide, la plaque à vide d'air se détache de la pièce à travailler.
Lors d'opérations de perçage à travers un mur ou un plafond, veiller à ce que les personnes et la zone de travail se trouvant de l'autre côté du perçage soient protégés. La fraise carottière peut déboucher et la carotte peut être éjectée de l'autre côté.
Ne pas utiliser cet outil pour des travaux par-dessus la tête avec alimentation en liquide. La pénétration de liquide à l'intérieur de l'outil électrique augmente le risque de choc électrique.
Faire immédiatement remplaçer la gaine de protection si elle présente des dommages. Une gaine de protection défectueuse peut entraîner la surchauffe de la machine.
Instructions particulières de sécurité.
Utilisez l'équipement de protection. Selon l'utilisation, portez un masque de protection pour le visage ou des lunettes de protection. Utilisez une protection acoustique
Les lunettes de protection doivent être portées pour protéger contre les particules projetées lors de toutes sortes de travaux. Une exposition permanente au bruit intense peut provoquer une perte d'audition.
Ne pas toucher les arêtes vives de la fraise à carotter. Danger de blessure.
Pour éviter des blessures, contrôler les fraises à carotter avant tout travail. N'utiliser que des fraises à carotter en parfait état qui ne sont pas déformées. Les fraises à carotter endommagées ou déformées peuvent entraîner des blessures graves.
Avant la première mise en service : Monter le pare-copeaux.
Bloquez la machine à l'aide de la sangle de serrage. Il y a danger de basculément pour les machines non bloquées, en particulier sur des surfaces inclinées ou irrégulières.
Lors des travaux effectués au-dessus de la tête, veiller à se protéger contre les objets tombants tels que carottes et copeaux.
Effectuez les travaux sur les éléments de construction verticaux ou au-dessus de la tête sans utiliser le réservoir du liquide de refroidissement. Utilisez un spray refroidissant. Les liquides qui quientaient dans l'outil electroportatif peuvent cause un choc electrique.
Évitez de toucher la carotte qui est automatiquement éjectée par la goupille de centrage quand le travail est terminé. Le contact avec la carotte brûlante ou qui tombe peut entraîner des blessures.
N'utilisez l'outil électrique qu'avec des prises de courant de sécurité conformes à la législation. N'utilisez que des câbles de raccordement en parfait état et des rallonges régulièrement contrôlées. Un conducteur de protection discontinu peut entraîner un choc électrique.
Maintenir vos mains, vêtements etc. toujours loin des copeaux en rotation pour éviter de vous blesser. Les copeaux peuvent causer des blessures. Utilisez tous les jours le protège-mains.
N'essayez pas d'enlever l'outil de travail tant qu'il est en rotation. Ceci peut causer des blessures graves.
Faites attention aux câbles électriques, conduites de gaz et d'eau éventuellement cachés. Avant de commencer le travail, contrôlez la zone de travail à l'aide d'un détecteur de métaux par exemple.
Ne pas travailler de matériaux contenant du magnésium. Il y a risque d'incendie.
Ne pas travailler du PRFC (plastique à renfort fibre de carbone) et pas de matériaux contenant de l'amianté. Ils sont considérés cancérogènes.
Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électro-cution. Utilisez des autocollants.
Ne pas surcharger l'outil électrique ou le coffret de rangement et ne pas les utiliser en tant qu'échelle ou échafaudage. Surcharger ou se placer sur l'outil électrique ou le coffret de rangement peut causer le déplacement du centre de gravité de l'outil électrique ou du coffret de rangement vers le haut, provoquant ainsi le basculement de ce dernier.
N'utilisez pas des accessoires qui n'ont pas été spécia- lement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.
Nettoyez régulièrement les ouies de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.
Avant le stockage : Retirez l'outil de travail.
Stockez l'outil électrique uniquement dans son coffret ou son emballage.
Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état.
Toujours utiliser l'outil électrique avec un disjoncteur différentiel (^*) PRCD.
Avant de commencer les travaux, contrôle le bon fonctionnement du disjoncteur différentiel (^*) PRCD (voir page 27).
Vibrations mains-bras
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d'outils électriques. Elle est entièrement appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois,
l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter
Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas justement utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Determine des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.
Instructions d'utilisation.
N'utilise comme réfrigérant qu'une émulsion de lubri-fiant Réfrigérant [mélange huile/eau].
Tenez compte des instructions du fabricant du réfrigérant!
Veiller à ce que la surface sur laquelle est posée l'embase électromagnétique soit plane, propre et exempte de rouille. Enlever les couches de vernis et de mastic et autres matériaux. Eviter un écartement entre l'embase électromagnétique et la surface de fixation. L'écartement réduit la force d'attraction magnétique.
Ne pas utiliser cette machine sur des surfaces chaudes; cela pourrait entraîner une perte irréversible de la force d'attraction magnétique.
Lors des travaux, utilisez toujours l'embase électromagnétique et veillez à ce que la force magnétique soit suffisante.
Pour les travaux sur les matériaux non magnétiques, utiliser des dispositifs de fixation FEIN appropriés, disponibles comme accessoires, tels que par ex. plaque à vide ou dispositif de perçage pour tuyaux. Consulter à cet effet les notices correspondantes.
Afin de garantir la force d'attraction magnétique même dans les matériaux en acier d'une épaisseur inférieure à 12 mm, renforcez la pièce à travailler par une plaque supplémentaire en acier.
Au cas où l'embase magnétique serait défectueuse, le moteur ne démarre pas.
N'utilisez que l'effort d'avance absolument nécessaire. Un effort d'avance trop élevé peut conduire à la casse de l'outil de travail utilisé et à la perte de la force magnétique d'attraction.
Lorsque l'alimentation en courant électrique est interrompue alors que le moteur est en marche, un dispositif de rupture de protection empêche un redémarrage du moteur. Redémarrez le moteur.
N'arrêtez pas le moteur de carottage durant le processus de perçage.
Ne sortir l'outil coupant du perçage que lorsque le moteur tourne encore.
Au cas où l'outil coupant resterait coincé dans le matériel, arrêter le moteur de carottage et sortir prudemment l'outil coupant en le tournant dans le sens inverse des aiguilles d'une montre.
Enlevez les copeaux et la carotte après chaque opération de perçage.
Ne pas toucher les copeaux à la main. Toujours utiliser un crochet à copeaux (6 42 98 160 40 0).
Risque de brûlure! La surface de l'aimant peut atteindre des températures élevées. Ne pas toucher l'aimant à la main.
Lors du remplacement de l'outil, ne pas endommager les arêtes de coupe.
Lors du carottage de matériaux stratifiés, enlevez la carotte et les copeaux après chaque couche percée. Ne pas utiliser la carottière si le système de refroidissement est défectueux. Avant chaque utilisation, contrôlez l'étanchéité et si les tuyaux flexibles ont des fissures. Éviter la pénétration de liquide dans les éléments électriques.
Les carotteuses ne sont pas équipées de protection contre les surcharges. Risque d'endommagement du moteur en cas d'utilisation non conforme.
Disjoncteur différentiel () PRCD (voir page 8)
L'interrupteur de protection individuelle (PRCD) est conçu spécialement pour votre protection, c'est pourquoi il ne faut pas l'utiliser comme interrupteur marche/arrêt.
Si l'interrupteur de protection individuelle (PRCD) est endommagé, p. ex. par un contact avec de l'eau, il ne faut plus l'utiliser.
L'interrupteur de protection individuelle est indispensable, il sert à la protection de l'utilisateur de l'outil electroportatif contre les décharges électriques. En fonctionnement sans défaut, le de contrôle de l'interrupteur de sécurité personnelle s'allume en rouge.
Avant de commencer le travail, vérifie le bon fonctionnement de l'interrupteur de sécurité personnelle :
- Connectez la fiche de l'interrupteur de sécurité personnelle à la prise de courant.
- Appuyez sur la touche RESET. Le voyant de contrôle de l'interrupteur de sécurité personnelle s'allume en rouge.
- Retirez la fiche de secteur de la prise de courant. Le voyant de contrôle rouge s'éteint.
- Répétez l'étape 1 et 2.
- Appuyez sur la touche TEST, le voyant de contrôle rouge s'éteint. Si le voyant de contrôle rouge ne s'éteint pas, ne démarrez pas la machine. Le cas échéant, contactez le SAV.
- Appuyez sur la touche RESET ; si le voyant de contrôle est rouge, l'outil électroportatif peut maintenant être activé.
N'utilise pas l'interrupteur de protection individuelle pour allumer ou éteindre l'outil electropotatif.
Travaux d'entretien et service après-vente.
En cas de conditions d'utilisation extrêmes, lorsqu'elles travaillent des métaux, des poussières conductrices pourraient se déposer.
Ser a l'intérieur de l'outil électrique. Ceci pourrait endomager la double isolation de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les ouïes de ventilation.
Remplacer les autocollants et avertissements sur l'outil électrique s'ils sont usés et illisibles.
Rincez le système de refroidissement avec de l'eau, nettoyez-le et purgez-le complètement, si la machine est arrêtée pendant plus de deux semaines.
En service continu, vous devez également rincer le système de refroidissement toutes les 4 semaines environ avec de l'eau et le nettoyer.
Il est possible qu'après quelques heures de service, le jeu dans la queue d'aronde double s'aggrave. Par conséquent, le moteur de carottage se met à glisser le long de la queue d'aronde double. Ceci provoque un dysfonctionnement; si le moteur glisse vers le bas,
l'outil de coupe peut être endommagé. Dans un tel cas, desserrez de manière appropriée toutes les vis de fixation de la queue d'aronde double, de sorte que le moteur de carottage se laisse facilement bouger manuellement, mais ne glisse pas automatiquement (voir page 11).
Si le câble d'alimentation de l'outil électrique est endommagé, le faire remplacer par le fabricant ou son représentant.
Les produits ayant été en contact avec de l'amiantne ne doivent pas être réparés. Eliminez les produits contaminés par l'amiantne conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiantne.
Vous trouvez la liste actuelle des pièces de rechange pour cet outil electroportatif sur notre site www.fein.com.
N'utiliser que des pièces de rechange d'origine.
Si nécessaire, vous pouvez replacer vous-même les éléments suivants :
Outils de travail, réservoir du liquide de refroidissement, pompes, protège-mains, sangle de serrage
Garantie.
La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.
Il se peut que seulement une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.
Déclaration de conformité
L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les règlementations en vigueur indiquées à la dernière page de la première notice d'utilisation.
Dossier technique auprès de : C. & E. Fein GmbH, D-73529 Schwabisch Gmünd
Protection de l'environnement, recyclage.
Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
KsFJGcCFP
T 1
FEINn
KoR 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2015 2
