Type de produit	Perceuse
Marque	Fein
Modèle	DDSk 672-1
Puissance nominale	720 W
Vitesse à vide	0-2800 tr/min
Diamètre de perçage max. (acier)	13 mm
Diamètre de perçage max. (bois)	40 mm
Mandrin	Mandrin auto-serrant 1,5-13 mm
Alimentation	230 V / 50 Hz
Poids	1,9 kg
Dimensions (L x l x h)	340 x 75 x 190 mm
Variateur de vitesse	Électronique
Sens de rotation	Gauche / Droite
Perçage par percussion	Oui
Niveau sonore (LpA)	85 dB(A)
Vibrations (perçage métal)	2,5 m/s²
Entretien et nettoyage	Nettoyer les fentes de ventilation avec un pinceau sec. Le mandrin peut être graissé occasionnellement.
Sécurité	Double isolation électrique, interrupteur de sécurité, blocage de broche
Pièces détachées et réparabilité	Disponibles auprès du service après-vente Fein. Réparation par personnel qualifié recommandée.
Informations générales	Notice d'utilisation incluse, 64 pages en français. Garantie constructeur.

FOIRE AUX QUESTIONS - DDSk 672-1 Fein

Quel est le diamètre de perçage maximum dans l'acier avec la Fein DDSk 672-1 ?

Le diamètre de perçage maximum dans l'acier est de 13 mm.

Est-ce que la perceuse Fein DDSk 672-1 dispose d'une fonction percussion ?

Oui, elle est équipée d'un mode perçage par percussion pour les matériaux durs comme le béton.

Quel type de mandrin est utilisé sur la Fein DDSk 672-1 ?

Elle est dotée d'un mandrin auto-serrant acceptant des forets de 1,5 à 13 mm.

Comment régler la vitesse de rotation sur cette perceuse ?

La vitesse est réglable électroniquement par une molette de variation située sur la gâchette, de 0 à 2800 tr/min.

La perceuse Fein DDSk 672-1 est-elle adaptée pour un usage professionnel ?

Oui, elle est conçue pour un usage professionnel intensif grâce à sa puissance de 720 W et sa construction robuste.

Quelles sont les précautions de sécurité à prendre lors de l'utilisation ?

Portez des lunettes de protection, utilisez la poignée supplémentaire fournie, et assurez-vous que la perceuse est débranchée avant de changer les accessoires.

Comment entretenir la perceuse Fein DDSk 672-1 ?

Nettoyez régulièrement les fentes de ventilation avec un pinceau sec et lubrifiez le mandrin si nécessaire.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Les pièces détachées sont disponibles auprès du service après-vente Fein ou sur leur site internet.

Quel est le niveau de bruit de la perceuse DDSk 672-1 ?

Le niveau sonore est d'environ 85 dB(A), ce qui nécessite le port de protections auditives en utilisation prolongée.

Puis-je percer du béton avec cette perceuse ?

Oui, en mode percussion et avec un foret adapté, elle peut percer du béton jusqu'à 13 mm de diamètre.

MODE D'EMPLOI DDSk 672-1 Fein

DSk658-1 DSke658-1 DSke672 DDSk672 DDSk672-1 ASq672-1

	7 202 26 7 202 27 7 202 09 7 202 06 7 205 01 7 205 03
P_1	W 720 720 1050 1050 900 900
P_2	W 480 480 650 650 500 500
n_0
1.\	/min 360 150-360 120-270 175 170 100
/2.	/min 770 330-770 240-540 280 250 -
3.\	/ m i n - - - -
/4.	/min -- - 760 700 -
n_1
1.\	/min 200 100-200 110-185 120 100 60
/2.	/min 420 240-420 220-370 190 150 -
3.\	/min -- - 330 260 -
/4.	/ m i n - - - -
	kg 5.5 5.8 8.8 9.4 9.6 10.6
Fe	mm	23/13	23/13	26/19	32	32	38
Al	mm	28/20	28/20	32/23	40	40	-
	mm	45/30	45/30	50/35	60	60	-
	mm	- - - - - M30/R1"
	mm	-	-	-	-	-	4
d_1 d_2 d_3	d_1 mm - - - - -
	d_2 mm MT2 MT2 MT3 MT3 MT3 MT4
	d_3 mm 53 53 63 63 63 63
L_WA	dB 92 92 97 99 92 92
K_WA	dB 3 3 3 3 3 3
L_pA	dB 81 81 86 88 81 81
K_pA	dB 3 3 3 3 3 3
L_pCpeak	dB 97 97 102 103 99 98
K_pCpeak	dB 3 3 3 3 3
a_h,0	m/s2 0.6 0.6 1.6 1.3 0.9 0.4
K_a	m/s2 1.5 1.5 1.5 1.5 1.5

4

5

de

11

es

26

sv

41

pl

56

en

14

pt

29

fi

44

ru

59

fr

17

el

32

hu

47

zh(CM)

63

it

20

da

35

cs

50

nl

23

no

38

sk

53

3

DSk658-1
DSke658-1
DSke672
DDSk672
DDSk672-1
ASq672-1

DSk658-1
DSke658-1
DSke672
DDSk672
DDSk672-1
ASq672-1

DSk658-1 DSke658- DSke672

DSk658-1

DSke658-1

DSke672

DDSk672

DDSk672-1

ASq672-1

ASq672-1

Symboles, abréviations et termes utilisés.

Symbole, signe Explication	Symbole, signe Explication
	Ne pas toucher les éléments en rotation de l'outil électrique.		[1XCT] [03A8] [1668] /4	Première vitesse/2ième vitesse/3ème vitesse/4ème vitesse
	Lire impérativement les documents ci-joints tels que la notice d'utilisation et les instructions générales de sécurité.			Diamètre de perçage acier
	Avant d'effectuer ce travail, retirer la fiche de la prise de courant. Sinon, il y a des risques de blessures dus à un démarrage non intentionné de l'outil électrique.			Diamètre de perçage aluminium
	Lors des travaux, porter une protection oculaire.			Diamètre de perçage bois
	Lors des travaux, porter une protection acoustique.		[0WZW]	Taraud
[IMAGE]	Cette indication indique une situation potentiellement dangereuse qui peut entraîner de graves blessures ou la mort.		[48VY] [44VY]	Diamètre pour alésage
	Confirme la conformité de l'outil électrique aux directives de l'Union Européenne.			d_1 = Plage de serrage du man drin de perçaged d_2 = Emmanchement de l'arbre de sortied d_3 = Diamètre col de serrage
	Trier les outils électriques ainsi que les autres produits électrotechniques et électriques et les rapporter à un centre de recyclage respectant les directives concernant la protection de l'environnement.		[1940]	[1940] 296)
☐	Produit avec double isolation ou isolation renforcée		[1750]	Poids suivantEPTA-Procedure 01/2003
∅ Diamètre d'un élément	rond Petite vitesse de rotation
				Vitesse de rotation élevée

18

fr

Signe Unité internationale	Unité nationale Explication
n_0	/min tr/min Vitesse de rotation en marche à vide
n_1	/min tr/min Vitesse de rotation en charge
U	V V Tension de référence
f Hz Hz Fréquence
P_1	W W Puissance absorbée
P_2	W W Puissance utile
M... mm mm Dimension,	pas métrique
L_wA	dB dB Niveau d'intensité acoustique
L_pA	dB dB Niveau de pression acoustique
L_pCpeak	dB dB Niveau max. de pression acoustique
K...			Incertitude
a	m/s ^2	m/s ^2	Valeur d'émission vibratoire suivant EN 60745 (somme vectorielle de trois sens)
a h,D	m/s ^2	m/s ^2	Valeur de vibration moyenne pour le perçage dans le métal
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unités de base et unités dérivées du système international SI.

Pour votre sécurité.

AVERTISSEMENT

Lire tous les avertissements de sécurité et toutes les instruc-

tions. Ne pas suivre les avertis-

sements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Ne pas utiliser cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales de

sécurité » (réf. documents 3 41 30 054 06 1). Conserver ces documents pour une utilisation ultérieure et les joindre à l'outil électrique en cas de transmission ou vente à une tierce personne.

De même, respecter les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

perceuse manuelle, conçue comme outillage pour le perçage à sec dans le métal, le bois, les matières plastique et la céramique à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN;

- Perceuses avec rotation à droite et à gauche : également conçues pour le taraudage.

- ASq672-1 : également pour mandriner des tuyaux ou comme entraînement de rouleaux, broches, vannes et régulateurs.

Instructions particulières de sécurité.

Utilisez la(les) poignée(s) auxiliaire(s) fournie(s) avec

l'outil. Le perte de contrôle peut provoquer des blessures.

Ne tenir l'outil électrique qu'aux poignées isolées, si, pendant le travail, l'outil de travail risque de toucher des conduites cachées ou la conduite d'alimentation de l'outil

électrique. Les outils de travail qui touchent une conduite sous tension peuvent mettre les parties métalliques d'un outil électrique sous tension et provoquer un choc électrique à l'utilisateur.

Bloquer la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est tenue par la main.

Bien tenir l'outil électrique. Il peut y avoir de fortes réactions instantanées au niveau de l'appareil.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre un choc électrique. Utiliser des autocollants.

Ne pas utiliser d'accessoires non conçus spécifiquement et recommandés par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.

Nettoyer régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire de la poussière dans le carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Faire attention aux câbles électriques, conduites de gaz et d'eau éventuellement cachés. Avant de commencer le travail, contrôler la zone de travail à l'aide d'un détecteur de métaux par exemple.

Avant la mise en service, vérifier que le câble de raccordement et la fiche sont en parfait état.

Cet appareil est également conçu pour fonctionner sur des générateurs de courant alternatif d'une puissance suffisante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique dépasse 10%. En cas de doute, s'informer sur le générateur utilisé.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation représente les utilisations principales de l'outil électrique. Si l'outil électrique est cependant utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, l'amplitude d'oscillation peut être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail.

Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibrations, tels que par exemple : Entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Maniement de poussières nocives

Lors d'opérations avec cet outil enlevant du matériau, des poussières sont générées qui peuvent être dangereuses. Toucher ou aspirer certaines poussières, p. ex. d'amiante et de matériaux contenant de l'amiante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de lasures, de produits antifouling pour bateaux peut causer des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou nuire à la reproduction humaine. Le risque causé par l'inhalation de poussières dans les poumons dépend de l'exposition aux poussières. Utiliser une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnels et veiller à bien aérer la zone de travail. Laisser seulement des spécialistes travailler sur des matériaux contenant de l'amiante.

Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans des conditions défavorables ou causer une explosion. Eviter une projection d'étincelles vers le bac de récupération des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, vider à temps le bac de récupération des poussières et respecter les indications de travail du fabricant du matériau ainsi que les règlements en vigueur dans votre pays spéciales pour les matériaux à traiter.

Instructions d'utilisation.

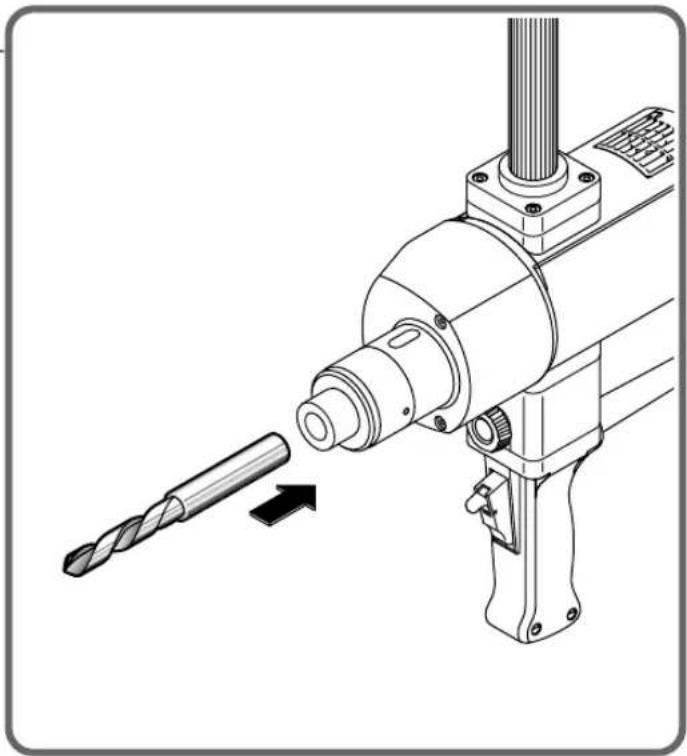

Avant le montage, dégraisser l'arbre moteur et le cône intérieur du mandrin de perçage.

Ne régler le sélecteur ou le sens de rotation qu'à l'arrêt du moteur.

En cas d'une utilisation stationnaire de l'appareil sur un support de perçage, enlever toutes les 50 heures l'outil électrique éteint mais encore chaud du support, puis le tourner de 180° pour obtenir un graissage régulier.

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, il est possible, lorsqu'on travaille des matériaux métalliques, que des poussières conductrices

se déposent à l'intérieur de l'outil électrique. Cela peut nuire à la double isolation de l'outil électrique. Soufflez souvent l'intérieur de l'outil électrique à travers les ouïes de ventilation avec de l'air comprimé sec et sans huile, et placez un dispositif à courant différentiel résiduel (RCD) en amont.

ASq672-1 : Dans le cas d'une utilisation permanente, graisser l'engrenage chaque semaine au niveau du graisseur approprié.

Si un câble d'alimentation de l'outil électrique est endommagé, il doit être remplacé par un câble d'alimentation spécialement préparé qui est disponible auprès du service après-vente de FEIN.

Si nécessaire, vous pouvez vous-même remplacer les éléments suivants :

Mandrin de perçage, outils de travail, Poignée supplémentaire

Garantie.

Pour le produit, la garantie vaut conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.

Protection de l'environnement, élimination.

Rapporter les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
