Produkttyp	Bohrmaschine
Marke	Fein
Modell	DDSk 672-1
Nennleistung	720 W
Leerlaufdrehzahl	0-2800 U/min
Max. Bohrdurchmesser (Stahl)	13 mm
Max. Bohrdurchmesser (Holz)	40 mm
Bohrfutter	Schnellspannbohrfutter 1,5-13 mm
Spannung	230 V / 50 Hz
Gewicht	1,9 kg
Abmessungen (L x B x H)	340 x 75 x 190 mm
Drehzahlregelung	Elektronisch
Drehrichtung	Links / Rechts
Schlagbohren	Ja
Schalldruckpegel (LpA)	85 dB(A)
Vibrationen (Metallbohren)	2,5 m/s²
Wartung und Reinigung	Lüftungsschlitze mit einem trockenen Pinsel reinigen. Das Bohrfutter kann gelegentlich gefettet werden.
Sicherheit	Doppelte Isolierung, Sicherheitsschalter, Spindelarretierung
Ersatzteile und Reparierbarkeit	Erhältlich beim Fein-Kundendienst. Reparatur durch qualifiziertes Personal empfohlen.
Allgemeine Informationen	Bedienungsanleitung enthalten, 64 Seiten auf Französisch. Herstellergarantie.

Häufig gestellte Fragen - DDSk 672-1 Fein

Was ist der maximale Bohrdurchmesser in Stahl bei der Fein DDSk 672-1?

Der maximale Bohrdurchmesser in Stahl beträgt 13 mm.

Verfügt die Bohrmaschine Fein DDSk 672-1 über eine Schlagfunktion?

Ja, sie ist mit einem Schlagbohr-Modus für harte Materialien wie Beton ausgestattet.

Welche Art von Bohrfutter wird bei der Fein DDSk 672-1 verwendet?

Sie ist mit einem Schnellspannbohrfutter ausgestattet, das Bohrer von 1,5 bis 13 mm aufnimmt.

Wie stellt man die Drehzahl an dieser Bohrmaschine ein?

Die Drehzahl ist elektronisch über ein Einstellrad am Schalter einstellbar, von 0 bis 2800 U/min.

Ist die Bohrmaschine Fein DDSk 672-1 für den professionellen Einsatz geeignet?

Ja, sie ist für den intensiven professionellen Einsatz dank ihrer Leistung von 720 W und robuster Konstruktion ausgelegt.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu treffen?

Tragen Sie eine Schutzbrille, verwenden Sie den mitgelieferten Zusatzhandgriff und stellen Sie sicher, dass die Bohrmaschine vor dem Wechseln von Zubehör vom Netz getrennt ist.

Wie pflegt man die Bohrmaschine Fein DDSk 672-1?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einem trockenen Pinsel und schmieren Sie das Bohrfutter bei Bedarf.

Wo finde ich Ersatzteile für dieses Modell?

Ersatzteile sind beim Fein-Kundendienst oder auf deren Website erhältlich.

Wie hoch ist der Geräuschpegel der Bohrmaschine DDSk 672-1?

Der Schalldruckpegel beträgt etwa 85 dB(A), was bei längerer Nutzung das Tragen von Gehörschutz erforderlich macht.

Kann ich mit dieser Bohrmaschine Beton bohren?

Ja, im Schlagbohrmodus und mit einem geeigneten Bohrer kann sie Beton bis zu einem Durchmesser von 13 mm bohren.

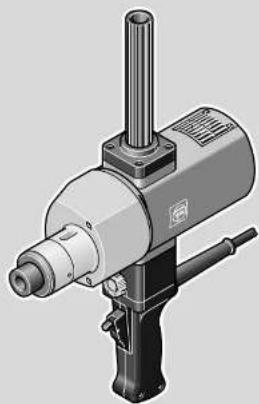

BEDIENUNGSANLEITUNG DDSk 672-1 Fein

3 41 01 095 06 0 - Titel 297.fm Seite 1 Dienstag, 16. März 2010 8:27 08

DSk658-1 7 202 26
▶DSke658-1 7 202 27
▶DSke672 7 202 09
▶DDSk672 7 202 06
▶DDSK672-1 / 205 01
ASq672-1720503

CE

EN 60745, EN 55014, EN 61000-3-2, EN 61000-3-3

2006/42/EG, 2004/108/EG

07M

Hammersdorf

Quality Manager

Dumih

Dr. Schreiber

D-73529 Schwäbisch Gmünd-Bargau

www.fein.com

Originalbetriebsanleitung Bohrmaschine.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung Symbol, Zeichen Erklärung
	Rotierende Teile des Elektro-werkzeugs nicht berühren.			1. Gang/2. Gang/3. Gang/4. Gang
[D&WZ]	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.			Bohrdurchmesser Stahl
	Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteck-dose ziehen. Sonst besteht Ver-letzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.			Bohrdurchmesser Aluminium
	Beim Arbeiten Augenschutz benutzen.			Bohrdurchmesser Holz
	Beim Arbeiten Gehörschutz benutzen.			Gewindebohrer
WARNUNG	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.			Durchmesser für Aufreiben
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.		[6802]	d_1 =Spannbereich Bohrfutter d_2 =Aufnahme an der Bohrwelle d_3 =Spannhalsdurchmesser
[OKT7]	Ausgemusterte Elektrowerk-zeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.		MT Morsekegel-Gröbe (ISO 296)
	Erzeugnis mit doppelter oder verstärkter Isolierung		[IMAGE]	Gewicht entsprechend EPTA-Procedure 01/2003
∅	Durchmesser eines runden Teils Kier
			[IMAGE]	Große Drehzahl

12

de

Zeichen Einheit international	national Einheit national	Erklärung
n_0	/min /min Leerlaufdrehzahl
n_1	/min /min Lastdrehzahl
U	V V Bemessungsspannung
f Hz Hz Frequenz
P_1	W W Leistungsaufnahme
P_2	W W Leistungsabgabe
M... mm mm Maß, m	metrisches Gewinde
L_wA	dB dB Schallleistungspegel
L_pA	dB dB Schalldruckpegel
L_pCpeak	dB dB Spitzenschalldruckpegel
K... Unsicherheit
a	m/s2	m/s2	Schwingungsemissionswert nach EN 60745 (Vek-torsumme dreier Richtungen)
a h, D	m/s2	m/s2	mittlerer Schwingungswert für Bohren in Metall
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Basis- und abgeleitete Einheiten aus dem Interna-tionalen Einheitensystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der

Einhaltung der Sicherheitshinweise

und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“

(Schriftennummer 3 41 30 054 06 1) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

handgeführte Bohrmaschine zum Einsatz mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung zum Bohren in Metall, Holz, Kunststoff und Keramik;

- Bohrmaschinen mit Rechts- und Linkslauf: zusätzlich auch zum Gewindeschneiden.

- ASq672-1: zusätzlich auch zum Rohraufwalzen oder als Antrieb z. B. von Walzen, Spindeln, Schiebern und Reglern.

Spezielle Sicherheitshinweise.

Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe.

Der Verlust der Kontrolle kann zu Verletzungen führen. Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene

Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Teile des Elektrowerkzeuges unter Spannung setzen und zu einem elektrischen Schlag führen.

Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand.

Halten Sie das Elektrowerkzeug gut fest. Es können kurzzeitig hohe Reaktionsmomente auftreten.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder.

Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Dieses Gerät ist auch für den Gebrauch an Wechselstromgeneratoren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10% überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

de

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Umgang mit gefährdenden Stäuben

Bei Werkstoff abtragenden Arbeitsvorgängen mit diesem Werkzeug entstehen Stäube, die gefährlich sein können. Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikatpartikeln von gesteinshaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie persönliche Schutzausrüstungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermejden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elektrowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

Bedienungshinweise.

Entfetten Sie die Abtriebsspindel und den Innenkegel des Bohrfutters vor der Montage.

Stellen Sie die Getriebestufe oder die Drehrichtung nur bei Stillstand des Motors um.

Bei stationärer Verwendung in einem Bohrständer nehmen Sie das Elektrowerkzeug in ausgeschaltetem Zustand alle 50 Betriebsstunden betriebswarm vom Bohrständer und drehen es um 180°, damit eine gleichmäßige Schmierung erreicht wird.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeuges

absetzen. Die Schutzisolierung des Elektrowerkzeuges kann beeinträchtigt werden. Blasen Sie häufig den Innen-

raum des Elektrowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus und schalten Sie einen Fehlerstrom-Schutzschalter (Fl) vor.

ASq672-1: Schmieren Sie bei Dauereinsatz das Getriebe am zugehörigen Schmiernippel wöchentlich nach.

Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhältlich ist.

Folgende Teile können Sie bei Bedarf selbst austauschen: Bohrfutter, Einsatzwerkzeuge, Zusatzhandgriff

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.
