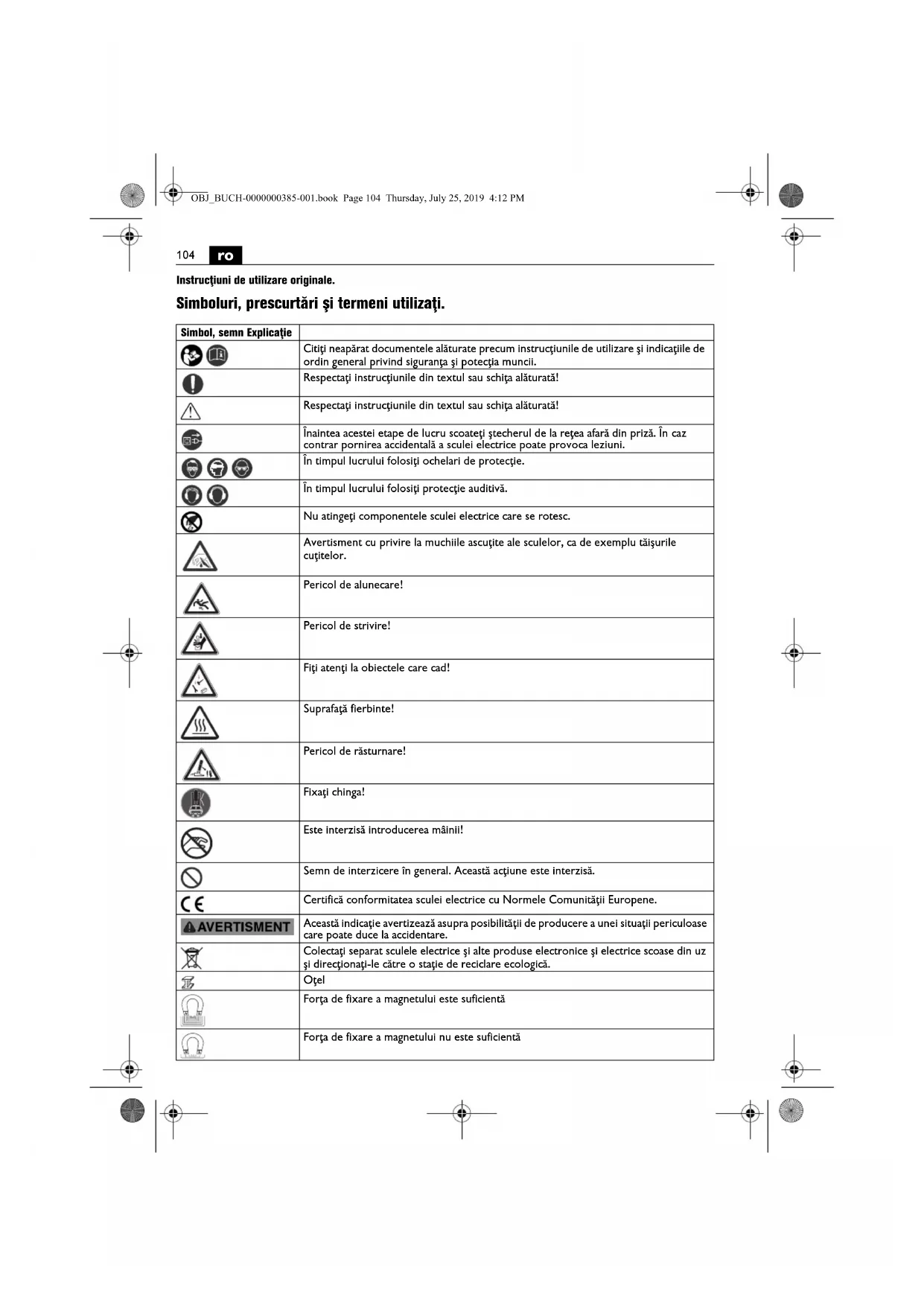

Instrucţiuni de utilizare originale. Simboluri, prescurtări şi termeni utilizaţi. Simbol, semn Explicaţie Citiţi neapărat documentele alăturate precum instrucţiunile de utilizare şi indicaţiile de ordin general privind siguranţa şi potecţia muncii. Respectaţi instrucţiunile din textul sau schiţa alăturată! Respectaţi instrucţiunile din textul sau schiţa alăturată! Înaintea acestei etape de lucru scoateţi ştecherul de la reţea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. În timpul lucrului folosiţi ochelari de protecţie. În timpul lucrului folosiţi protecţie auditivă. Nu atingeţi componentele sculei electrice care se rotesc. Avertisment cu privire la muchiile ascuţite ale sculelor, ca de exemplu tăişurile cuţitelor. Pericol de alunecare! Pericol de strivire! Fiţi atenţi la obiectele care cad! Suprafaţă fierbinte! Pericol de răsturnare! Fixaţi chinga! Este interzisă introducerea mâinii! Semn de interzicere în general. Această acţiune este interzisă. Certifică conformitatea sculei electrice cu Normele Comunităţii Europene. Această indicaţie avertizează asupra posibilităţii de producere a unei situaţii periculoase care poate duce la accidentare. Colectaţi separat sculele electrice şi alte produse electronice şi electrice scoase din uz şi direcţionaţi-le către o staţie de reciclare ecologică. Oţel Forţa de fixare a magnetului este suficientă Forţa de fixare a magnetului nu este suficientă OBJ_BUCH-0000000385-001.book Page 104 Thursday, July 25, 2019 4:12 PM105

Pentru siguranţa dumneavoastră. Citiţi toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nerespectarea instrucţiunilor şi indicaţiilor privind siguranţa şi protecţia muncii poate duce la electrocutare, incendiu şi/sau provoca leziuni grave. Păstraţi în vederea unei utilizări viitoare toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nu folosiţi această sculă electrică înainte de a citi temeinic şi a înţelege în întregime prezentele instrucţiuni de utilizare cât şi „Instrucţiunile de ordin general privind siguranţa şi protecţia muncii“ (număr document 3 41 30 465 06 0) alăturate. Păstraţi documentaţia amintită în vederea unei utilizări ulterioare şi transmiteţi-le mai departe în cazul predării sau înstrăinării sculei electrice. Respectaţi deasemenea normele naţionale de protecţia muncii. Alimentarea cu apă deschisă. Alimentarea cu apă închisă. Pornirea motorului. Sensul de rotaţie spre dreapta Oprire motor Întrerupătorul PRCD pentru protecţia persoanelor (*) este conectat, lampa de control luminează în roșu. Întrerupătorul PRCD pentru protecţia persoanelor (*) este deconectat, lampa de control nu luminează. (*) Este posibil ca întrerupătorul pentru protecţia persoanelor (PRCD) să fie deja disponibil în țara de punere în circulație, ca urmare a normelor naționale de protecția muncii sau a unor reglementări legale în vigoare. (**) poate conţine cifre sau litere (Ax – Zx) Marcaj pentru scopuri interne Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie

W W Putere în sarcină U V V Tensiune de măsurare f Hz Hz Frecvenţă

, rpm, r/min rot/min Turaţie de mers în gol Ø mm mm Diametrul unei piese rotunde mm mm Diametru de găurire maxim în oţel până la 400 N/mm

°C °C Temperatură ambiantă admisă

dB dB Nivel presiune sonoră

dB dB Nivel putere sonoră

Valoarea vibraţiilor emise conform EN 62841 (suma vectorială a trei direcţii)

Unităţi de măsură de bază sau derivate din Sistemul Internaţional SI. Simbol, semn Explicaţie RESET TEST Fe 400 OBJ_BUCH-0000000385-001.book Page 105 Thursday, July 25, 2019 4:12 PM106

Destinaţia sculei electrice: Maşină de carotat pentru găurire cu carote în materiale cu suprafaţă magnetică, cu scule şi accesorii admise de FEIN în mediu protejat de intemperii. Într-un mediu cu interferențe este posibilă diminuarea calității funcționării, ca întreruperea temporară a funcționării, reducerea temporară a funcționării sau a comportmentului de funcționare conform destinației, pentru eliminarea cărora este necesară intervenția operatorului. Această sculă electrică este concepută şi pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerinţele standardului ISO 8528, clasa de execuţie G2. Se consideră că cerinţele standardului nu sunt respectate în special în cazul în care aşa numitul coeficient al distorsiunilor de neliniaritate depăşeşte 10 %. În caz de dubiu informaţi-vă cu privire la generatorul pe care îl utilizaţi. Respectați instrucțiunile de folosire și dispozițiile naționale pentru instalarea și exploatarea generatorului de curent alternativ. Instrucţiuni de siguranţă. La executarea lucrărilor de găurire care necesită utilizarea lichidelor, direcționați lichidul în partea opusă sectorului de lucru sau folosiți un echipament de colectare a lichidelor. Astfel de măsuri de precauție mențin uscat sectorul de lucru și reduc riscul de electrocutare. Țineți scula electrică de suprafețele de prindere izolate atunci când executați lucrări la care accesoriul de tăiere poate atinge conductori electrici ascunși sau propriul cablu de alimentare. Contactul accesoriului de tăiere cu un conductor aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice, putând duce la electrocutare. În timpul găuririi, folosiţi echipament de protecţie auditivă. Zgomotul poate avea ca efect pierderea auzului. Dacă accesoriul se blochează, nu mai exercitaţi forţă de avans şi opriţi scula electrică. Stabiliţi motivul blocajului şi eliminaţi cauza blocării accesoriului. Dacă doriţi să reporniţi o maşină de carotat aflată deja în piesa de lucru, înainte de pornire verificaţi dacă accesoriul se roteşte liber. Dacă accesoriul se blochează, este posibil să nu se poată roti iar aceasta poate duce la suprasolicitarea accesoriului sau la desprinderea maşinii de carotat din piesa de lucru. La fixarea suportului de găurit pe piesa de lucru cu ajutorul plăcii de fixare cu vid, aveţi grijă ca suprafaţa să fie netedă, curată şi să nu fie poroasă. Nu fixaţi suportul de găurit pe suprafeţe laminate ca de exemplu plăci ceramice şi pe plăci acoperite cu straturi de materiale compozite. Dacă suprafaţa piesei de lucru nu este netedă, plană sau fixată în suficientă măsură, placa de fixare cu vid se poate desprinde de pe piesa de lucru. Înainte de găurire asiguraţi-vă că vidul este suficient de puternic. Dacă vidul nu este suficient de puternic, placa de fixare cu vid se poate desprinde de pe piesa de lucru. Nu executaţi în niciun caz găuriri deasupra capului şi găuriri în perete atunci când maşina este fixată numai cu placa de fixare cu vid. În caz de scurgeri de vid, placa de fixare cu vid se desprinde de pe piesa de lucru. La găurirea pereţilor sau tavanelor, asiguraţi-vă că persoanele şi sectorul de lucru din cealaltă parte sunt protejate corespunzător. Carota străpunge gaura iar dopul rezultat poate cădea în cealaltă parte. Nu folosiți această sculă electrică pentru lucrări de găurire deasupra capului care necesită alimentare cu apă. Pătrunderea lichidului în scula electrică mărește riscul de electrocutare. Schimbați neîntârziat un furtun de protecție cablu care s-a deteriorat. Un furtun de protecție cablu defect poate duce la încălzirea excesivă a mașinii. Instrucţiuni speciale privind siguranţa şi protecţia muncii. Folosiţi echipament de protecţie. În funcţie de aplicaţie, folosiţi echipamente de protecţie a feţei sau ochelari de protecţie. Folosiţi protecţie auditivă. Ochelarii de protecţie trebuie să asigure protecţie împotriva particulelor aruncate în timpul diferitelor lucrări. O poluare sonoră constant ridicată poate duce la pierderea auzului. Nu atingeţi muchiile ascuţite ale carotei. Există pericol de rănire. Pentru a evita rănirile, înainte de lucru controlaţi carota. Folosiţi numai carote nedeteriorate, nedeformate. Carotele deteriorate sau deformate pot provoca răniri grave. Înainte de prima punere în funcţiune: montaţi pe maşină protecţia contra atingerii. Asigurați întotdeauna mașina cu ajutorul curelei de fixare din setul de livrare. Mai ales pe suprafețe denivelate sau înclinate există pericol de răsturnare pentru mașinile care nu sunt asigurate corespunzător. În cazul lucrărilor executate deasupra capului, feriți-vă de obiectele aflate în cădere, ca de ex. mezul și așchiile rezultate în uma găuririi. Executaţi lucrările la elementele de construcţie verticală sau deasupra capului fără a utiliza rezervorul cu lichid de răcire. Întrebuinţaţi în acest caz un agent de răcire sub formă de spray. Din cauza lichidelor care pătrund în scula electrică există pericolul unui scurtcircuit. Evitaţi atingerea dopului rezultat şi expulzat automat de vârful de centrare la sfârşitul procesului de lucru. Contactul cu dopul fierbinte poate provoca leziuni. Racordaţi scula electrică numai la prize de curent prevăzute cu contact de protecţie conform normelor. Folosiţi numai cabluri de alimentare nedeteriorate şi cabluri prelungitoare controlate regulat, cu contact de protecţie. Un conductor de protecţie nefuncţional poate duce la electrocutare. Pentru a evita rănirile, țineți-vă întotdeauna mâinile, îmbrăcămintea etc. departe de așchiile care se rotesc. Așchiile pot provoca răniri. Folosiți întotdeauna protecția contra atingerii. OBJ_BUCH-0000000385-001.book Page 106 Thursday, July 25, 2019 4:12 PM107

Nu încercaţi să îndepărtaţi scula cât timp se mai roteşte. Aceasta ar putea cauza leziuni grave. Aveţi grijă la conductorii electrici ascunşi, conductele de gaz şi de apă ascunse. Înainte de a începe lucrul controlaţi, de ex. cu un detector de metale, sectorul de lucru. Nu prelucraţi materiale care conţin magneziu. Există pericol de incendiu. Nu prelucraţi CFK (material pastic armat cu fibre carbon) şi nici materiale care conţin azbest. Acestea sunt considerate a fi cancerigene. Este interzisă înşurubarea sau nituirea de plăcuţe şi embleme pe scula electrică. O izolaţie deteriorată nu oferă protecţie împotriva electrocutării. Folosiţi etichete autocolante. Nu suprasoliciaţi scula electrică sau valiza de depozitare şi nu le folosiţi drept scară sau schelă. În cazul suprasolicitării sau escaladării sculei electrice sau a valizei de depozitare, centrul de greutate al sculei electrice sau al valizei de depozitare se poate deplasa în sus şi provoca răsturnarea lor. Nu folosiţi accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiţii de siguranţă nu este garantată numai prin faptul că accesoriul resprectiv se potriveşte la scula dumneavoastră electrică. Curăţaţi regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice. Înainte de depozitare: Îndepărtați accesoriul. Depozitați scula electrică numai în valiza sau ambalajul său. Înaintea punerii în funcţiune verificaţi dacă cablul de alimentare şi ştecherul nu sunt deteriorate. Folosiți întotdeauna scula electrică împreună cu un întrerupător PRCD de protecție a persoanelor (*). Înainte de a începe lucrul, verificați întotdeauna dacă întrerupătorul PRCD de protecție a persoanelor (*) funcționează corespunzător (vezi pagina 108). Vibraţii mână-braţ Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 şi poate fi utilizat la compararea sculelor electrice între ele. Nivelul specificat al vibraţiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispozitive de lucru neautorizate sau nu va beneficia de o întreţinere corespunzătoare, nivelul vibraţiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibraţii calculată pe tot intervalul de lucru. Pentru o evaluare precisă a expunerii la vibraţii ar trebui luate în considerare şi perioadele de timp în care scula electrică este oprită sau este în funcţiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibraţii calculată cumulativ pe întregul interval de lucru. Adoptaţi măsuri suplimentare privind siguranţa, pentru a proteja operatorul împotriva efectelor vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a dispozitivelor de lucru, menţinerea la cald a mâinilor, organizarea raţională a proceselor de lucru. Instrucţiuni de utilizare. Întrebuinţaţi ca agent de răcire numai emulsie de răcire şi ungere (ulei în apă). Respectaţi instrucţiunile producătorului privind agentul de răcire. Aveţi grijă ca suprafaţa de contact cu talpa magnetică să fie plană, curată, lipsită de rugină şi gheaţă. Îndepărtaţi lacul, straturile de chit şi alte materiale de pe aceasta. Evitaţi formarea unui spaţiu gol (întrefier) între talpa magnetică şi suprafaţa de contact. Întrefierul reduce forţa de fixare magnetică. Nu folosiţi această maşină pe suprafeţe fierbinţi, deoarece prin aceasta s-ar putea reduce definitiv forţa de fixare magnetică. În timpul lucrului folosiţi întotdeauna talpa magnetică, aveţi grijă ca forţa de fixare a magnetului să fie suficient de mare. La prelucrarea materialelor anti-magnetice, trebuie să se utilizeze dispozitive de fixare adecvate FEIN, disponibile ca accesorii, ca de exemplu placa cu vid sau dispozitivul prismatic de fixare pentru găurirea ţevilor. Respectaţi în acest sens instrucţiunile de folosire ale acestora. În timpul prelucrării pieselor din oţel cu o grosime mai mică de 12 mm, pentru asigurarea forţei de fixare a magnetului, se va utiliza o placă adiţională din oţel. Dacă talpa magnetică este defectă, motorul nu pornește. Aplicaţi numai forţa axială de avans care este absolut necesară. Forţe axiale de avans prea mari pot provoca ruperea accesoriului şi pierderea forţei de fixare a magnetului. Dacă în timpul funcţionării motorului se întrerupe alimentarea curentului electric, circuitul de protecţie împiedică repornirea automată a motorului. Porniţi din nou motorul. În timpul găuririi nu opriţi motorul maşinii. Retrageţi carota din gaură numai cu motorul maşinii pornit. Dacă carota se blochează în material, opriţi motorul maşinii, deşurubaţi atent carota rotind-o în sens contrar mişcării acelor de ceasornic. După fiecare găurire îndepărtaţi aşchiile şi dopul obţinut. Nu atingeți așchiile cu mâinile goale. Folosiți întotdeauna un cârlig pentru șpan. (6 42 98 160 40 0). Pericol de arsuri! Suprafaţa magneţilor poate atinge temperaturi ridicate. Nu atingeţi magneţii cu mâinile neprotejate. Nu deterioraţi tăişurile burghiului la schimbarea acestuia. La găurirea materialelor în straturi suprapuse, după fiecare strat găurit, se vor îndepărta aşchiile şi dopul rezultat. OBJ_BUCH-0000000385-001.book Page 107 Thursday, July 25, 2019 4:12 PM108

Nu folosiţi maşina de găurit cu carotă dacă are sistemul de răcire cu lichid defect. Verificaţi-i înainte de utilizare etanşeitatea şi dacă furtunurile nu prezintă fisuri. Evitaţi pătrunderea lichidelor în componentele electrice. Maşinile de carotat nu sunt echipate cu protecţie la suprasarcină. În cazul utilizării neconforme, motorul se poate defecta. Întrerupător de protecție a persoanelor (*) PRCD (vezi pagina 8) Întrerupătorul de protecție PRCD este conceput în mod special pentru protecția dumneavoastră, de aceea nu-l folosiți drept întrerupător pornit/oprit. Dacă întrerupătorul de protecție PRCD s-a deteriorat, de ex. prin contactul cu apa, nu-l mai folosiți. Întrerupătorul de protecție este indispensabil, el servește pentru protecția utilizatorului sculei electrice împotriva electrocutării. În cazul funcționării corecte, lampa de control a întrerupătorului de protecție luminează roșu. Înainte de a începe lucrul, verificați buna funcționare a întrerupătorului de protecție:

1. Introduceți ștecherul întrerupătorului de protecție în

2. Apăsați tasta RESET. Lampa de control a

întrerupătoruui de protecție luminează roșu.

3. Scoateți ștecherul din priza de curent. Lampa de

control cu lumină roșie se stinge.

4. Repetați pașii 1 și 2.

5. Apăsați tasta TEST, lampa de control cu lumină roșie

se stinge. Dacă lampa de control cu lumină roșie nu se stinge, nu puneți în funcțiune mașina. Contactați în acest caz atelierul de service.

6. Apăsați tasta RESET; dacă lampa de control luminează

roșu, scula electrică poate fi pornită Nu folosiți întrerupătorul de protecție pentru pornirea și oprirea sculei electrice. Întreţinere şi asistenţă service post- vânzări. În condiţii de lucru extrem de grele, în timpul prelucrării metalelor, în interiorul sculei electrice se poate depune praf bun conducător electric. Izolaţia de protecţie a sculei electrice poate fi afectată. Suflaţi frecvent prin fantele de ventilaţie aer comprimat uscat, fără ulei, în interiorul sculei electrice. Înlocuiţi etichetele şi avertismentele de pe scula electrică, în cazul în care acestea s-au învechit şi s-au uzat. Clătiţi cu apă circuitul agentului de răcire, curăţaţi-l şi goliţi-l complet, în cazul în care maşina urmează să nu mai fie utilizată mai mult de două săptămâni. Şi în regimul de funcţionare continuă trebuie să clătiţi cu apă şi să curăţaţi circuitul agentului de răcire la interval de aprox. 4 săptămâni. După câteva ore de funcţionare, este posibil ca jocul din ghidajul în coadă de rândunică să crească. Pe cale de consecinţă, motorul maşinii poate aluneca singur de-a lungul ghidajului în coadă de rândunică. Aceasta provoacă un deranjament funcţional; dacă motorul alunecă în jos, dispozitivul de tăiere se poate deteriora. În acest caz, strângeţi în mod corespunzător toate şuruburile de fixare de la ghidajul în coadă de rândunică, astfel încât motorul maşinii să poată fi deplasat manual cu uşurinţă, dar să nu alunece singur (vezi pagina 11). În cazul în care cablul de alimentare al sculei electrice este deteriorat, el trebuie înlocuit de către producător sau de către reprezentantul acestuia. Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest. Găsiţi lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com. Folosiţi numai piese de schimb originale. Puteţi schimba şi singuri, dacă este necesar, următoarele piese: dispozitive de lucru, rezervor lichid de răcire, mânere, protecție contra atingerii, chingă de fixare Garanţia legală de conformitate şi garanţia comercială. Garanţia legală de conformitate a produsului se acordă conform reglementărilor legale din ţara punerii în circulaţie a acestuia. În plus, FEIN acordă o garanţie comercială conform certificatului de garanţie al producătorului FEIN. Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriilor descrise sau ilustrate în prezentele instrucţiuni de folosire. Declaraţie de conformitate. Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucţiuni de utilizare. Documentaţie tehnică la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protecţia mediului înconjurător, eliminare. Ambalajele, sculele electrice şi accesoriile scoase din uz trebuie direcţionate către o staţie de reciclare ecologică. OBJ_BUCH-0000000385-001.book Page 108 Thursday, July 25, 2019 4:12 PM109
