MODE D'EMPLOI PM 20CGE HILTI

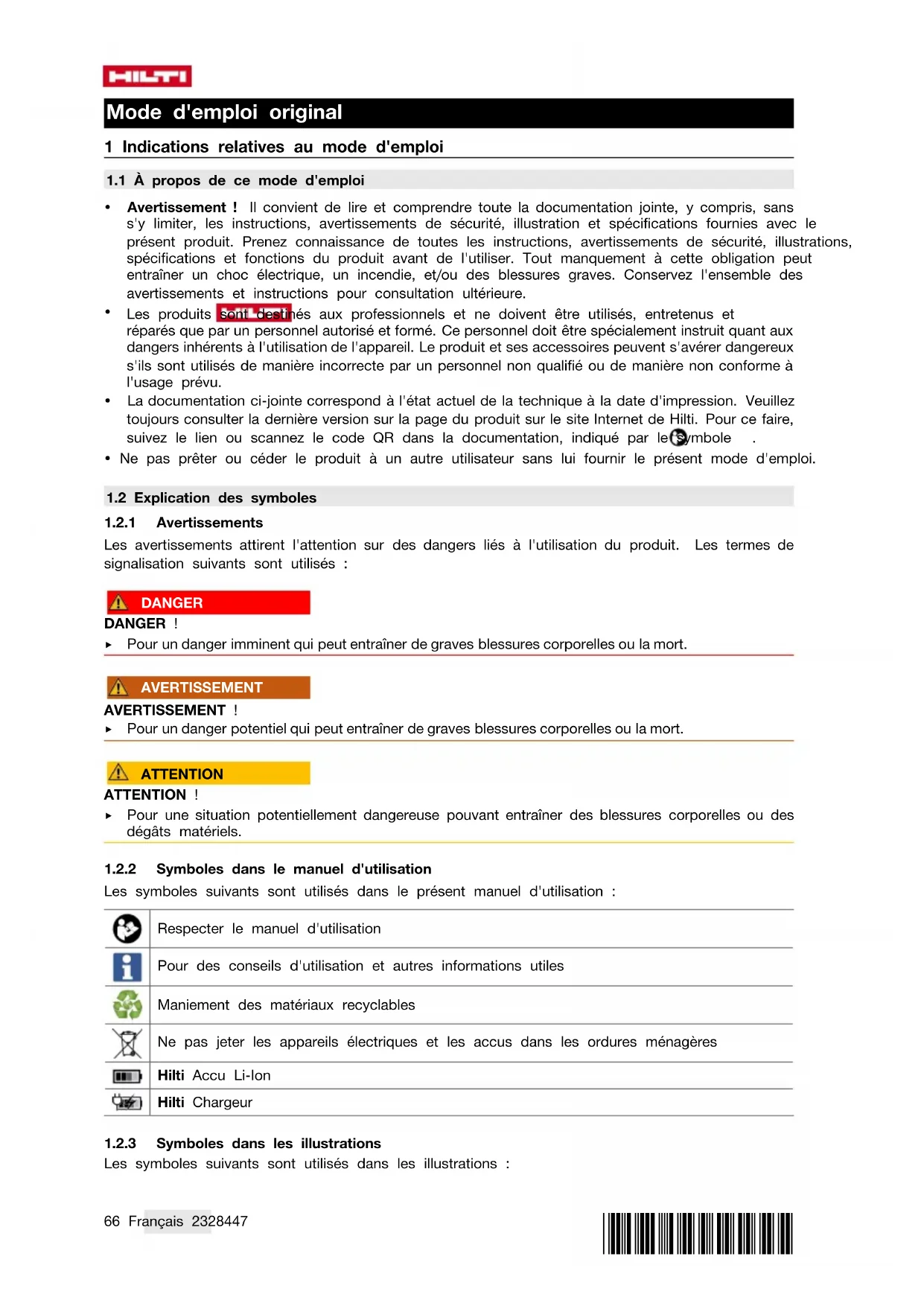

1.1 À propos de ce mode d'emploi

• Avertissement ! Il convient de lire et comprendre toute la documentation jointe, y compris, sans s'y limiter, les instructions, avertissements de sécurité, illustration et spécifications fournies avec le présent produit. Prenez connaissance de toutes les instructions, avertissements de sécurité, illustrations, spécifications et fonctions du produit avant de l'utiliser. Tout manquement à cette obligation peut entraîner un choc électrique, un incendie, et/ou des blessures graves. Conservez l'ensemble des avertissements et instructions pour consultation ultérieure.

Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instruit quant aux dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.

• La documentation ci-jointe correspond à l'état actuel de la technique à la date d'impression. Veuillez toujours consulter la dernière version sur la page du produit sur le site Internet de Hilti. Pour ce faire, suivez le lien ou scannez le code QR dans la documentation, indiqué par le symbole .

• Ne pas prêter ou céder le produit à un autre utilisateur sans lui fournir le présent mode d'emploi.

1.2 Explication des symboles

1.2.1 Avertissements

Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés : DANGER DANGER ! ▶ Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort. AVERTISSEMENT AVERTISSEMENT ! ▶ Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort. ATTENTION ATTENTION ! ▶ Pour une situation potentiellement dangereuse pouvant entraîner des blessures corporelles ou des dégâts matériels.

1.2.2 Symboles dans le manuel d'utilisation

Les symboles suivants sont utilisés dans le présent manuel d'utilisation : Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur

1.2.3 Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations :*2328447* 2328447 Français 67 Ces chiffres renvoient à l'illustration correspondante au début du présent manuel d'utilisation. La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte. Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numé- ros des légendes dans la section Vue d'ensemble du produit. Ce signe doit inviter à manier le produit en faisant particulièrement attention.

1.3 Symboles spécifiques au produit

1.3.1 Symboles sur le produit

Les symboles suivants peuvent être utilisés sur le produit : Le produit prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android. Accu Li-Ion Ne jamais utiliser l'accu comme outil de percussion. Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages. Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Si présent sur le produit, c'est que le produit a été certifié conformément aux normes en vigueur par cet organisme de certification pour le marché nord-américain et canadien.

1.4 Information laser sur le produit

Informations laser Classe laser 2, satisfaisant aux exigences de la norme CEI / EN 60825-1:2014 et conforme à CFR 21 § 1040 (notice laser n° 56). Ne pas regarder directement dans le faisceau.

1.5 Informations produit

Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instruit quant aux dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu. La désignation du modèle et le numéro de série figurent sur sa plaque signalétique. ▶ Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous seront demandées lorsque vous contactez nos revendeurs ou services après-vente. Caractéristiques produit Laser combiné PM 20CG PM 20CG A12 PM 20CGE Génération 01 N° de série

1.6 Déclaration de conformité

Le fabricant déclare sous sa seule et unique responsabilité que le produit décrit ici est conforme aux directives et normes en vigueur. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE68 Français 2328447 *2328447* 2 Sécurité

2.1 Indications générales de sécurité relatives aux outils de mesure

AVERTISSEMENT ! Lire et comprendre toutes les consignes de sécurité et instructions. Les outils de mesure peuvent être source de danger s'ils ne sont pas utilisés correctement. Tout manquement au respect des consignes de sécurité et instructions peut entraîner des dommages sur l'outil de mesure et/ou de graves blessures aux personnes. Conserver toutes les consignes de sécurité et instructions. Sécurité sur le lieu de travail ▶ Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. ▶ Ne pas utiliserle produit dans un environnement présentant des risques d'explosion, où se trouvent des liquides, des gaz ou poussières inflammables. ▶ Maintenir les enfants et les autres personnes à l'écart pendant l'utilisation du produit. ▶ Utiliser exclusivement le produit dans les limites d'utilisation définies. ▶ Respecter la réglementation locale en vigueur en matière de prévention des accidents. Sécurité relative au système électrique ▶ Ne pas exposer le produit à la pluie ou à l’humidité. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures ou des explosions. ▶ Bien que le produit soit parfaitement étanche, il est conseillé d'éliminer toute trace d'humidité en l’essuyant avant de le ranger dans le conteneur de transport. Sécurité des personnes ▶ Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil de mesure. Ne pas utiliser d'outil de mesure en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil de mesure peut entraîner de sérieuses blessures. ▶ Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. ▶ Porter des équipements de protection individuelle. Le port d'un équipement de protection individuelle réduit le risque de blessures. ▶ Ne pas neutraliser les dispositifs de sécurité ni enlever les plaquettes indicatrices et les plaquettes d’avertissement.

Évitez une mise en service par mégarde. S'assurer que l'outil de mesure est arrêté avant de le brancher à l'accu, de le prendre ou de le porter. ▶ Utiliser le produit et les accessoires conformément aux présentes instructions et comme indiqué pour ce type d'appareil spécifique. Tenir également compte des conditions de travail et du travail à réaliser. L’utilisation de produits à d’autres fins que celles prévues peut entraîner des situations dangereuses. ▶ Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles de sécurité applicables aux outils de mesure, même si l'on est utilisateur chevronné après de fréquentes utilisations de l'appareil. Un manque d'attention peut conduire à de graves blessures en quelques fractions de seconde. ▶ L'outil de mesure ne doit pas être utilisé à proximité d'appareils médicaux. Utilisation et maniement de l'outil de mesure ▶ Utiliser le produit et les accessoires uniquement s'ils sont en parfait état. ▶ Conserver hors de portée des enfants les outils de mesure non utilisés. Ne pas permettre l'utilisation du produit à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils de mesure sont dangereux lorsqu'ils sont entre les mains de personnes non expérimentées. ▶ Prendre soin des outils de mesure. Vérifier que les parties mobiles fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil de mesure s'en trouve entravé. Faire réparer les parties endommagées avant d'utiliser l'outil de mesure. De nombreux accidents sont dus à des outils de mesure mal entretenus. ▶ Le produit ne doit en aucun cas être modifié ni manipulé ! Toute modification ou tout changement subi(e) par le produit et non expressément approuvé(e) par Hilti peut limiter le droit de l'utilisateur à se servir de l'appareil. ▶ Avant de procéder à des mesures importantes et après une chute ou d'autres impacts mécaniques, il convient de vérifier la précision de l'outil de mesure.*2328447* 2328447 Français 69 ▶ Les résultats de mesure peuvent de principe être compromis dans certaines conditions environ- nementales. Cela peut être le cas par exemple à proximité d'appareils générant de puissants champs magnétiques ou électromagnétiques, en cas de vibrations ou de modifications de température. ▶ Des conditions de mesure à forte variabilité peuvent fausser le résultat de mesure. ▶ Si le produit est déplacé d'un lieu très froid à un environnement plus chaud ou vice-versa, le laisser atteindre la température ambiante avant de l'utiliser. De grands écarts de température peuvent provoquer des dysfonctionnements et entraîner des résultats de mesure erronés. ▶ En cas d’utilisation d’adaptateurs et d'accessoires, vérifier que les accessoires sont bien fixés. ▶ Bien que l'outil de mesure soit conçu pour être utilisé dans les conditions de chantier les plus dures, en prendre constammentsoincomme de tout autre instrumentoptiqueouproduit électrique (par ex. jumelles, lunettes, appareil photo). ▶ Les températures de fonctionnement et de stockage spécifiées doivent être respectées.

2.2 Consignes de sécurité supplémentaires pour les outils de mesure à laser

▶ En cas d'ouverture incorrecte du produit, il peut se produire un rayonnement laser d'intensité supérieure à celle des appareils de classe 2. Faire réparer le produit exclusivement par le S.A.V. Hilti. ▶ Sécuriser le périmètre de mesure. Lors de la mise en place du produit, veiller à ne pas diriger le faisceau laser contre soi-même ni contre d'autres personnes. Les faisceaux laser doivent passer bien au-dessus ou au-dessous de la hauteur des yeux. ▶ Pour éviter toute erreur de mesure, toujours bien nettoyer la fenêtre d’émission du faisceau laser. ▶ Avant toute mesure/application et plusieurs fois pendant l'utilisation, contrôler la précision du produit. ▶ Les mesures réalisées à proximité de surfaces ou d'objets réfléchissants, à travers des vitres en verre ou tout autre matériau analogue peuvent fausser le résultat. ▶ Monter le produit sur un support approprié, sur un trépied ou sur une surface plane. ▶ Il est interdit de travailler avec des mires graduées à proximité de lignes à haute tension. ▶ Assurez-vous qu'aucun autre outil de mesure laser susceptible d'influencer votre mesure n'est utilisé à proximité. ▶ Ne pas laisser les faisceaux laser dépasser au-delà de zones surveillées.

2.3 Consignes de sécurité supplémentaires

▶ Risque de blessures dues à la chute d'outils et/ou d'accessoires. Avant de commencer à travailler, contrôler si l'accu et l'accessoire monté sont solidement fixés. ▶ Pour atteindre la meilleure précision, projeter la ligne sur une surface verticale plane. Ce faisant, orienter le produit avec un angle de 90° par rapport au plan.

2.4 Compatibilité électromagnétique

Bien que l'appareil réponde aux strictes exigences des directives pertinentes, il n'est pas possible d'exclure Hiltila possibilité que le produit soit perturbé par un rayonnement important, ce qui peut entraîner un dysfonctionnement. Dans ce cas ou en cas d'autres incertitudes, des mesures de contrôle doivent être effectuées pour vérifier la précision de l'appareil. De même, Hilti ne peut exclure l'éventualité que d'autres appareils (p. ex. systèmes de navigation des avions) soient perturbés.

2.5 Classification du laser pour produits de classe laser 2

Le produit est conforme à la classe laser 2 selon la norme CEI/EN 60825-1:2014 et selon la norme CFR 21 § 1040 (FDA). Ces produits peuvent être utilisés sans autre mesure de protection. Toutefois, il est conseillé, comme pour le soleil, d’éviter de regarder la source lumineuse. En cas de contact avec les yeux, fermer les yeux et écarter la tête du faisceau laser. Ne pas diriger le faisceau laser en direction de quelqu’un.70 Français 2328447 *2328447*

2.6 Utilisation et emploi soigneux des accus

PM 20CG A12 ▶ Respecter les consignes de sécurité suivantes relatives à la manipulation et à l'utilisation des accus Li-Ion. Le non-respect de telles mesures risque de provoquer des irritations cutanées, des blessures graves corrosives, des brûlures chimiques, des incendies et/ou des explosions. ▶ Utiliser les accus uniquement dans un état techniquement impeccable. ▶ Traiter les accus avec soin pour éviter les endommagement et les fuites de liquides très nocifs pour la santé ! ▶ Les accus ne doivent en aucun cas être modifiés ou manipulés ! ▶ Les accus ne doivent pas être démontés, écrasés, chauffés à une température supérieure à 80 °C ou jetés au feu. ▶ Ne pas utiliser ni recharger d'accus ayant subi un choc ou ayant été endommagés de quel-qu’autre manière. Vérifier régulièrement l'absence de traces d'endommagement sur les accus. ▶ Ne jamais utiliser d'accus recyclés ou réparés. ▶ Ne jamais utiliser l'accu ni aucun outil électrique sans fil comme outil de percussion. ▶ Ne jamais exposer les accus à un rayonnement direct du soleil, des températures élevées, des étincelles ou des flammes nues. Il y a alors risque d'explosions. ▶ Ne jamais toucher les pôles avec les doigts, des outils, des bijoux ou tout autre objet métallique. Cela peut endommager l'accu et entraîner des dommages matériels et des blessures. ▶ Maintenir les accus à l'abri de la pluie, de l'humidité et des liquides. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures, des incendies ou des explosions. ▶ Utiliser exclusivement les chargeurs et outils électriques prévus pour le type d'accu considéré. Respecter à ce sujet les indications du mode d'emploi correspondant. ▶ Ne pas utiliser ni stocker l'accu dans des environnements présentant des risques d'explosion. ▶ Si l'accu est trop chaud pour être touché, il est probablement défectueux. Placer l'accu dans un endroit bien visible, non inflammable et suffisamment éloigné de matériaux inflammables. Laisser l'accu refroidir. Si, après une heure, l'accu est toujours trop chaud pour être saisi, c'est qu'il est défectueux. Contacter le service après-vente Hilti ou consulter le document « Instructions de sécurité et d'utilisation pour les accus LiIon Hilti ». Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion.

• Page 83 Lire les remarques relatives à la sécurité et à l'utilisation des accus LiIon Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.

2.7 Utilisation et emploi soigneux des piles.

PM 20CG PM 20CGE ▶ Retirer les piles du produit s'il n'est pas utilisé pendant une période prolongée. En cas de stockage prolongé, les piles risquent de corroder et de se décharger. ▶ Tenir impérativement les piles hors de la portée des enfants. ▶ Ne pas utiliser de piles neuves avec des piles usagées. Toujours remplacer toutes les piles en même temps. Ne pas utiliser de piles de différentes marques ou de types différents. ▶ Ne pas utiliser de piles endommagées. ▶ Utiliser uniquement le type de pile prévu pour ce produit. L’utilisation de toutes autres piles peut entraîner des blessures et des risques d’incendie. ▶ Lors du remplacement des piles, veiller à les remplacer correctement. Il y a risque d'explosion. ▶ Ne pas surchauffer les piles et ne pas les exposer au feu. Les piles peuvent exploser ou des substances toxiques peuvent être dégagées. ▶ Ne pas recharger les piles. ▶ Ne pas souder les piles dans le produit. ▶ Ne pas décharger les piles en provoquant un court-circuit. Les piles peuvent fuir, exploser, brûler et blesser des personnes. ▶ Ne pas endommager les piles et ne pas les désassembler. Les piles peuvent fuir, exploser, brûler et blesser des personnes.*2328447* 2328447 Français 71 3 Description

3.1 Vue d'ensemble du produit 1

Indicateur de l'état de charge

Touche Mode réception

Fenêtre d’émission du faisceau laser

Sélecteur On/Off et Verrouillage/Déverrouillage du pendule

Œillet pour fixer la sécurité anti-chute PMA 92

Aimants pour la fixation

Filetage pour la fixation du laser

3.2 Utilisation conforme à l'usage prévu

Le produit est un laser combiné avec mise à niveau automatique, grâce auquel une seule personne est capable de reporter un angle de 90°, de faire une mise à niveau horizontaleainsique de déterminer un aplomb. Le produit a deux lignes (horizontale et verticale) et cinq points (en haut, en bas, à droite, à gauche et le point d'intersection des lignes). Les lignes et le point d'intersection ont une portée de 20 m environ. Tous les autres points ont une portée de 30 m environ. La portée dépend de la luminosité de l'environnement. Le produit est conçu de préférence pour une utilisation à l'intérieur. Pour les applications à l'extérieur, veiller à ce que les conditions cadre correspondent aux conditions cadre en intérieur. Les applications possibles sont :

• Marquage de la position de cloisons de séparation (perpendiculairement et dans le plan vertical).

• Contrôle et transfert d'angles droits.

• Alignement d'équipements / installations et d'autres éléments de structure sur trois axes.

• Transfert de points du sol au plafond. PM 20CG A12 ▶ Pour ce produit, utiliser exclusivement les accus LiIon Hilti de la série B 12. ▶ Pour ces accus, utiliser exclusivement les chargeurs Hilti de la série C4/12.

PM 20CG Laser combiné, support magnétique PMA 89, housse de transport, 4x pile AA 1,5V, certificat du fabricant, fiche de données de sécurité, mode d'emploi72 Français 2328447 *2328447* PM 20CG A12 Laser combiné, support magnétique PMA 89, housse de transport, certificat du fabricant, fiche de données de sécurité, mode d'emploi PM 20CGE Laser combiné, pied magnétique PMW 71, housse de transport, 4x pile AA 1,5V, certificat du fabricant, fiche de données de sécurité, mode d'emploi D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group

3.4 Indicateur de l'état de charge

PM 20CG A12 Lors de l'utilisation de l'accu Li-Ion, l'état de charge peut être visualisé en appuyant légèrement sur un des boutons de déverrouillage (au maximal jusqu'à une résistance perceptible). État Signification 4 LED allumées. État de charge : 75 % à 100 % 3 LED allumées. État de charge : 50 % à 75 % 2 LED allumées. État de charge : 25 % à 50 % 1 LED allumée. État de charge : 10 % à 25 % 1 LED clignote. État de charge : < 10 % 4 Caractéristiques techniques PM 20CG PM 20CGE PM 20CG A12 Portée lignes et point d'intersec- tion sans récepteur laser 20 m (65 ft ‒ 7 in) 20 m (65 ft ‒ 7 in) 20 m (65 ft ‒ 7 in) Portée lignes et point d'intersec- tion avec récepteur laser (selon la luminosité ambiante et la position du récepteur par rapport au laser) 2 m … 50 m (6 ft ‒ 7 in … 164 ft ‒ 1 in) 2 m … 50 m (6 ft ‒ 7 in … 164 ft ‒ 1 in) 2 m … 50 m (6 ft ‒ 7 in … 164 ft ‒ 1 in) Temps de mise à niveau automa- tique (typique) 3 s 3 s 3 s Plage de mise à niveau automa- tique ±4,0° (typique) ±4,0° (typique) ±4,0° (typique) Précision ±3 mm à 10 m (±0.12 in à 33 ft) ±2 mm à 10 m (±0.08 in à 33 ft) ±3 mm à 10 m (±0.12 in à 33 ft) Épaisseur des lignes (distance de 5 m - 16.4 ft) 2 mm (0.08 in) ty- pique 2 mm (0.08 in) ty- pique 2 mm (0.08 in) ty- pique Classe laser Classe 2, visible, 510530 nm Classe 2, visible, 510530 nm Classe 2, visible, 510530 nm Affichage niveau de charge bas Les faisceaux laser clignotent toutes les 2 ou 10 secondes (marche / verrouillé ou marche / déver- rouillé), l'Indicateur de niveau de charge clignote Les faisceaux laser clignotent toutes les 2 ou 10 secondes (marche / verrouillé ou marche / déver- rouillé), l'Indicateur de niveau de charge clignote Les faisceaux laser clignotent toutes les 2 ou 10 secondes (marche / verrouillé ou marche / déver- rouillé), l'Indicateur de niveau de charge clignote Alimentation électrique 4x piles AA 1,5V 4x piles AA 1,5V Accu Li-Ion Hilti B 12 Autonomie de fonctionnement (toutes lignes activées) à +24 °C (+72°F) : 8 h (typique) à +24 °C (+72°F) : 8 h (typique) B 12⁄2,6 Ah, à +24 °C (+72°F) : 30 h (typique)*2328447* 2328447 Français 73 PM 20CG PM 20CGE PM 20CG A12 Autonomie de fonctionnement (lignes horizontales ou verticales activées) à +24 °C (+72°F) : 20 h (typique) à +24 °C (+72°F) : 20 h (typique) B 12⁄2,6 Ah, à +24 °C (+72°F) : 60 h (typique) Température de service −10 ℃ … 40 ℃ (14,0 ℉ … 104,0 ℉) −10 ℃ … 40 ℃ (14,0 ℉ … 104,0 ℉) −10 ℃ … 40 ℃ (14,0 ℉ … 104,0 ℉) Température de stockage −25 ℃ … 63 ℃ (−13,0 ℉ … 145,4 ℉) −25 ℃ … 63 ℃ (−13,0 ℉ … 145,4 ℉) −25 ℃ … 63 ℃ (−13,0 ℉ … 145,4 ℉) Protection antipoussière et protection contre les projections d'eau (hors compartiment accu) IP 54 IP 54 IP 54 Trépied avec filetage

Tension nominale de l'accu 10,8 V Poids de l'accu Voir chapitre « Utilisation conforme » Température de service en cours de service −17 ℃ … 60 ℃ (1,4 ℉ … 140,0 ℉) Température de stockage −20 ℃ … 40 ℃ (−4,0 ℉ … 104,0 ℉) Température de l'accu au début de la charge −10 ℃ … 45 ℃ (14,0 ℉ … 113,0 ℉) 5 Préparatifs Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.

5.1 Recharge de l'accu

1. Avant de commencer la charge, lire le mode d'emploi du chargeur.

2. Veiller à ce que les contacts de l'accu et du chargeur sont propres et secs.

3. Charger l'accu à l'aide d'un chargeur homologué. → Page 7174 Français 2328447

5.2 Introduction de l'accu

PM 20CG A12 AVERTISSEMENT Risque de blessures du fait d'un court-circuit ou de la chute de l'accu ! ▶ Avant d'insérer l'accu dans l'appareil, s'assurer que les contacts de l'accu et les contacts sur le produit sont exempts de corps étrangers. ▶ S'assurer que l'accu s'encliquette toujours correctement.

1. L'accu doit être entièrement chargé avant la première mise en service.

2. Introduire l'accu dans le produit jusqu'à ce qu'il s'enclenche de manière audible.

3. Vérifier que l'accu est bien en place.

5.3 Retrait de l'accu

1. Appuyer sur la touche de déverrouillage de l'accu.

2. Retirer l'accu hors du produit.

5.4 Mise en place / remplacement des piles

• Veiller à respecter la polarité adéquate pour les piles.

• Toujours remplacer toutes les piles.

• Utiliser exclusivement des piles fabriquées en conformité aux normes internationales.

1. Ouvrir le compartiment des piles.

2. Retirer éventuellement les piles vides.

3. Mettre les nouvelles piles en place.

4. Fermer le compartiment des piles.

5.5 Sécurité anti-chute

AVERTISSEMENT Risque de blessures en cas de chute de l'outil et/ou des accessoires ! ▶ Utiliser uniquement la sécurité anti-chute Hilti recommandée pour votre produit. ▶ Contrôler l'absence d'endommagement de la sécurité anti-chute et des points de fixation de la sécurité anti-chute avant chaque utilisation.*2328447* 2328447 Français 75 Respecter les directives nationales en vigueur pour les travaux en hauteur. Comme protection anti-chute pour ce produit, utiliser exclusivement la protection anti-chute Hilti PMA 92. ▶ Fixer la sécurité anti-chute au laser et à une structure portante. Vérifier qu'elle tient bien. Respecter le mode d'emploi de la sécurité anti-chute Hilti. 6 Utilisation Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.

6.1 Mise en marche des faisceaux laser

Régler le sélecteur sur (On/verrouillé). ▶ Toutes les lignes laser et tous les points sont mis en marche.

2. Appuyer plusieurs fois sur la touche Mode ligne jusqu'à ce que le Mode ligne souhaité soit réglé.

▶ Le produit bascule de nouveau entre les modes de service selon l'ordre suivant : toutes les lignes et tous les points, ligne horizontale et points horizontaux, ligne verticale et points verticaux.

6.2 Réglage du faisceau laser pour la fonction "Ligne inclinée"

Régler le sélecteur sur (On/verrouillé). ▶ La ligne horizontale et les points horizontaux sont allumés.

2. Appuyer plusieurs fois sur la touche Mode ligne jusqu'à ce que le Mode ligne souhaité soit réglé.

• Page 75 ▶ Le produit bascule de nouveau entre les modes de service selon l'ordre suivant : ligne horizontale et points horizontaux, ligne verticale et points verticaux, toutes les lignes et tous les points. Dans la fonction "Ligne inclinée", le pendule est verrouillé et le laser n'est pas mis à niveau. Le(s) faisceau(x) laser clignote(nt) toutes les 5 secondes.

6.3 Arrêt des faisceaux laser

1. Régler le sélecteur sur OFF.

▶ Le faisceau laser est coupé et le pendule est verrouillé. ATTENTION Risque de blessures dues à une mise en service involontaire ! ▶ Avant d'insérer l'accu, s'assurer que le produit correspondant est bien sur arrêt.

2. Le faisceau laser se coupe automatiquement lorsque l'accu est vide.

6.4 Alignement de deux points à une certaine distance

1. Placer le laser avec le faisceau d'aplomb bas au centre d'une croix de référence sur le sol.

2. Tourner le laser jusqu'à ce que le faisceau laser vertical coïncide avec le deuxième point de référence

6.5 Activation ou désactivation du mode Récepteur laser

La portée du récepteur laser peut être limitée en raison de l'asymétrie de la puissance laser due à la construction et de source lumineuses parasites externes possibles. Travailler sur le côté fort du laser ligne et éviter de travailler dans la lumière directe pour atteindre une portée optimale. Le côté fort est la face avant du laser combiné.

1. Pour activer le mode Récepteur, appuyer sur le bouton du mode Récepteur.

▶ Le faisceau laser clignote cinq fois en guise de confirmation.76 Français 2328447 *2328447* ▶ La LED située à côté de la touche du mode Récepteur s'allume en vert. ▶ La visibilité des faisceaux laser diminue.

2. Appuyer de nouveau sur la touche du mode Récepteur pour de nouveau désactiver le mode Récepteur.

▶ La LED à côté de la touche du mode Récepteur s'éteint. ▶ La visibilité des faisceaux laser augmente à nouveau au niveau normal. À la mise en arrêt du laser, le mode Récepteur est désactivé.

6.6 Exemples d'utilisation

6.6.1 Reporter la hauteur

6.6.2 Alignement de profilés de pose à sec*2328447*

6.6.3 Alignement de plafonniers

6.6.4 Alignement de conduites

6.6.5 Alignement d'éléments de chauffage78 Français 2328447

6.6.6 Alignement de cadres de portes et de fenêtres

6.7.1 Contrôle du point d'aplomb

1. Dans une pièce haute, placer un repère sur le sol (une croix) (par ex. dans une cage d'escalier d'une

2. Poser le laser sur une surface plane et horizontale.

3. Mettre le laser en marche et déverrouiller le pendule.

4. Placer le laser de sorte que le faisceau d'aplomb inférieur soit au centre de la croix marquée sur le sol.

5. Marquer le point d'aplomb supérieur au plafond.*2328447*

Le faisceau d'aplomb bas doit rester au centre de la croix.

7. Marquer le point d'aplomb supérieur au plafond.

8. Répéter la procédure pour des rotations de 180° et 270°.

Former un cercle au plafond à partir des 4 points marqués. Mesurer le diamètre du cercle D en millimètres ou pouces et la hauteur de la pièce RH en mètres ou pieds.

9. Calculer la valeur R.

▶ Pour PM 20CG / PM 20CG A12 : La valeur R devrait être inférieure à 3 mm (1⁄8″) (ce qui correspond à 3 mm pour 10 m). ▶ Pour PM 20CGE : La valeur R devrait être infé- rieure à 2 mm (1⁄12″) (ce qui correspond à 2 mm pour 10 m).

10. Si le résultat est hors tolérances, contactez le S.A.V.

6.7.2 Contrôle de la mise à niveau du faisceau laser

1. La distance entre les murs doit faire au moins 10 m.

2. Poser le laser sur une surface plane et horizontale, à env. 20 cm du mur (A) et diriger le point d'intersection

des lignes laser vers le mur (A).

3. Marquer le point d'intersection des lignes laser d'une croix (1) sur le mur (A) et d'une croix (2) sur le

4. Poser le laser sur une surface plane et horizontale, à env. 20 cm du mur (B) et diriger le point d'intersection

des lignes laser vers la croix (1) sur le mur (A).

5. Régler la hauteur du point d'intersection des lignes laser de sorte que le point d'intersection coïncide

avec le repère (2) sur le mur (B). Si nécessaire, utiliser un trépied ou un support mural.80 Français 2328447 *2328447*

6. Sur le mur (A), marquer à nouveau le point d'intersection des lignes laser d'une croix (3).

7. Mesurer le déport D entre les croix (1) et (3) sur le mur (A) (RL = longueur de la pièce).

8. Calculer la valeur R.

▶ Pour PM 20CG / PM 20CG A12 : La valeur R devrait être inférieure à 3 mm (1⁄8″). ▶ Pour PM 20CGE : La valeur R devrait être infé- rieure à 2 mm (1⁄12″).

9. Si le résultat est hors tolérances, contactez le S.A.V.

6.7.3 Contrôle de la perpendicularité (horizontale)

1. Placer le laser avec le faisceau d'aplomb inférieur sur le centre d'un point de référence (A) au milieu

d'une pièce avec une distance d'env. 5 m (16 ft) par rapport aux murs. La ligne verticale de la première plaquette-cible (a) doit passer exactement par le milieu de la ligne laser verticale.

2. Fixer une plaquette-cible (b) supplémentaire ou un papier fixe, à peu près au milieu par rapport au

faisceau perpendiculaire droit. Marquer le point central (d1) du faisceau perpendiculaire droit.

3. Tourner le laser de 90°, vu du dessus dans le sens des aiguilles d'une montre. Le faisceau d'aplomb

bas doit rester au centre de la croix de référence (A) et le centre du faisceau perpendiculaire gauche doit passer exactement par la ligne verticale de la plaquette-cible (a).

4. Fixer une plaquette-cible (c) supplémentaire ou un papier fixe, à peu près au milieu par rapport au

faisceau perpendiculaire droit. Marquer le point central (d2) du faisceau perpendiculaire droit sur la plaquette-cible (c).

5. Marquer ensuite le point central (d3) du point d'intersection des lignes laser sur la plaquette-cible (b).

▶ Pour PM 20CG / PM 20CG A12 : La distance horizontale entre (d1) et (d3) doit être au maximum de 3 mm (1⁄8″) pour une distance de mesure de 5 m (16 ft). ▶ Pour PM 20CGE : La distance horizontale entre (d1) et (d3) doit être au maximum de 2 mm (1⁄12″) pour une distance de mesure de 5 m (16 ft).*2328447* 2328447 Français 81

6. Tourner le laser de 180°, vu du dessus dans le sens des aiguilles d'une montre. Le faisceau d'aplomb

bas doit rester au centre de la croix de référence (A) et le centre du faisceau perpendiculaire droit doit passer exactement par la ligne verticale de la plaquette-cible (a).

7. Marquer le point central (d4) du faisceau perpendiculaire gauche sur la plaquette-cible (c).

▶ Pour PM 20CG / PM 20CG A12 : La distance horizontale entre (d2) et (d4) doit être au maximum de 3 mm (1⁄8″) pour une distance de mesure de 5 m (16 ft). ▶ Pour PM 20CGE : La distance horizontale entre (d2) et (d4) doit être au maximum de 2 mm (1⁄12″) pour une distance de mesure de 5 m (16 ft).

• Pour PM 20CG / PM 20CG A12 : Lorsque (d3) est à droite de (d1), la somme des distances horizontales (d1)-(d3) et (d2)-(d4) ne doit pas dépasser au maximum 3 mm (1⁄8″) pour une distance de mesure de 5 m (16 ft). Pour PM 20CGE : Lorsque (d3) est à droite de (d1), la somme des distances horizontales (d1)-(d3) et (d2)-(d4) ne doit pas dépasser au maximum 2 mm (1⁄12″) pour une distance de mesure de 5 m (16 ft).

• Pour PM 20CG / PM 20CG A12 : Lorsque (d3) est à gauche de (d1), la différence des distances horizontales (d1)-(d3) et (d2)-(d4) ne doit pas dépasser au maximum 3 mm (1⁄8″) pour une distance de mesure de 5 m (16 ft). Pour PM 20CGE : Lorsque (d3) est à gauche de (d1), la différence des distances horizontales (d1)-(d3) et (d2)-(d4) ne doit pas dépasser au maximum 2 mm (1⁄12″) pour une distance de mesure de 5 m (16 ft).

8. Si le résultat est hors tolérances, contactez le S.A.V. Hilti.

6.7.4 Contrôle de la précision des lignes laser verticales

1. Placer le laser à une hauteur de 2 m (Pos. 1).

2. Mettre le laser en marche.

3. Positionner la première plaquette-cible T

(verticale) à une distance de 2,5 m du laser et à la même hauteur (2 m), de sorte que le faisceau laser vertical atteigne la plaquette-cible et marquer cette position.82 Français 2328447 *2328447*

4. Positionner à présent la seconde plaquette-cible T

à 2 m sous la première plaquette-cible, de sorte que le faisceau laser vertical atteigne la plaquette-cible et marquer cette position.

5. Marquer la (position 2) sur le côté opposé de la construction d'essai (inversé) sur la ligne laser au sol à

une distance de 5 m du laser.

6. Placer ensuite le laser au sol sur la (position 2) marquée à l'instant.

7. Orienter le faisceau laser de sorte que celui-ci atteigne la plaquette-cible T

et la position qui y est marquée.

8. Marquer la nouvelle position sur la plaquette-cible T

9. Relever la distance (D) des deux repères sur la plaquette-cible T

Pour PM 20CG / PM 20CG A12 : Si la différence (D) dépasse 3 mm, contacter le S.A.V. Hilti. Pour PM 20CGE : Si la différence (D) dépasse 2 mm, contacter le S.A.V. Hilti. 7 Nettoyage et entretien AVERTISSEMENT Risque de blessures lorsque l'accu est inséré ! ▶ Toujours retirer l'accu avant tous travaux de nettoyage et d'entretien ! Entretien du produit

• Éliminer avec précaution les saletés récalcitrantes.

• Le cas échéant, nettoyer soigneusement les ouïes d’aération à l'aide d'une brosse sèche et douce.

• Nettoyer le carter de l'appareil uniquement avec un chiffon légèrement humide. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique.

• Utiliser un chiffon propre et sec pour nettoyer les contacts du produit. Entretien des accus Liion

• Ne jamais utiliser un accu dont les ouïes d'aération sont bouchées. Nettoyer soigneusement les ouïes d’aération à l'aide d'une brosse sèche et douce.

• Éviter d'exposer inutilement l'accu à la poussière ou à la saleté. Ne jamais exposer l'accu à une forte humidité (par exemple en l'immergeant dans de l'eau ou en le laissant sous la pluie). Si l'accu a été trempé, le traiter comme un accu endommagé. L'isoler dans un récipient ininflammable et s'adresser au S.A.V. Hilti.

• Veiller à ce que l'accu soit toujours exempt de traces de graisse et d'huile étrangères. Ne pas laisser de la poussière ou de la saleté s'accumuler inutilement sur l'accu. Nettoyer l'accu avec une brosse sèche et douce ou un chiffon propre et sec. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique. Ne pas toucher les contacts de l'accu et ne pas enlever la graisse appliquée en usine sur les contacts.

• Nettoyer le carter de l'appareil uniquement avec un chiffon légèrement humide. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique. Entretien

• Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.

• Ne pas utiliser le produit en cas d'endommagements et/ou de dysfonctionnements. Faire immédiatement réparer le produit par le S.A.V. Hilti.

• Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement. Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group

7.1 Service Hilti Techniques de mesure

Le Service Techniques de mesure Hilti procède au contrôle et en cas d'écarts, à la remise en état et au contrôle réitéré de la conformité aux spécifications de l'outil de mesure. La conformité aux spécifications à l'instant du contrôle est certifiée par écrit par le certificat de service. Il est recommandé de :

• choisir un intervalle de contrôle approprié en fonction de l'utilisation.*2328447* 2328447 Français 83

• Après une sollicitation exceptionnelle de l'appareil, avant des travaux importants, toutefois au moins une fois par an, faire procéder à un contrôle par le Service Techniques de mesure Hilti. Le contrôle effectué par le Service Techniques de mesure Hilti ne dispense pas l'utilisateur du contrôle de l'outil de mesure avant et après toute utilisation. 8 Transport et stockage des outils sur accu et des accus Transport ATTENTION Mise en marche inopinée lors du transport ! ▶ Toujours retirer les accus avant de transporter les produits ! ▶ Retirer le ou les accus. ▶ Ne jamais transporter les accus en vrac. Pendant le transport, les accus doivent être protégés des vibrations et chocs excessifs, isolés de tout matériau conducteur ou autre accu, pour éviter qu'ils n'entrent en contact avec d'autres pôles de batterie et qu'ils provoquent un court-circuit. Tenir compte des prescriptions locales pour le transport d'accus. ▶ Ne pas envoyer les accus par la poste. S'adresser à un service d'expédition s'il faut envoyer des accus non endommagés. ▶ Contrôler l'état du produit et des accus avant chaque utilisation, ainsi qu'avant et après tout transport prolongé. Stockage AVERTISSEMENT Endommagement involontaire du fait d'accus défectueux ou de chute d'accu ! ▶ Toujours retirer les accus avant de stocker les produits ! ▶ Stocker si possible le produit et les accus dans un endroit sec et frais. Respecter les valeurs limites de température indiquées dans les caractéristiques techniques. ▶ Ne pas stocker les accus sur le chargeur. Retirer toujours l'accu du chargeur après la charge. ▶ Ne jamais stocker les accus exposés au soleil, sur des sources de chaleur ou derrière des vitres. ▶ Stocker le produit et les accus à l'abri des enfants et des personnes non autorisées. ▶ Contrôler l'état du produit et des accus avant chaque utilisation, ainsi qu'avant et après tout stockage prolongé. 9 Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Défaillance Causes possibles Solution Mise en marche impossible du produit. PM 20CG A12 L'accu est vide. ▶ Charger l'accu. PM 20CG A12 L'accu n'est pas correctement mis en place. ▶ Mettre l'accu en place et vérifier qu'il est bien en place dans le produit. → Page 74 PM 20CG PM 20CGE Les piles sont vides.

PM 20CG PM 20CGE Mettre des piles neuves en place. (PM 20CG OU PM 20CGE) → Page 74 PM 20CG PM 20CGE Polarité erronée des piles. ▶ Mettre les piles correctement en place. → Page 74 Produit ou sélecteur défectueux. ▶ S'adresser au S.A.V. Hilti. Des faisceaux laser indivi- duels ne fonctionnent pas. La source laser ou la commande laser est défectueuse. ▶ S'adresser au S.A.V. Hilti.84 Français 2328447 *2328447* Défaillance Causes possibles Solution Le produit peut être mis en marche, mais il n'y a pas de faisceau laser visible. La source laser ou la commande laser est défectueuse. ▶ S'adresser au S.A.V. Hilti. La température est trop élevée ou trop basse. ▶ Laisser le produit refroidir ou se réchauffer. La mise à niveau automatique ne fonctionne pas. Le produit est installé sur un sup- port trop incliné. ▶ Placer le produit sur un support plan et horizontal. Le sélecteur est réglé sur .

Régler le sélecteur sur . Le capteur d'inclinaison est défec- tueux. ▶ S'adresser au S.A.V. Hilti. Le récepteur laser ne récep- tionne aucun faisceau laser Le laser n'est pas en mode Récep- teur ▶ Activer le mode Récepteur sur le laser combiné. Le récepteur laser est trop éloigné du laser combiné. ▶ Positionner le récepteur laser plus près du laser combiné. La portée de réception est trop faible Travailler dans la zone faible du laser. ▶ Travailler dans la zone effective du laser (face avant). Les conditions lumineuses sur le chantier sont trop claires ▶ Positionner le laser combiné et/ou le récepteur laser dans une zone moins lumineuse. La lumière éclaire directement le champ de détection. ▶ Éviter toute radiation directe de la lumière dans le champ de détection, p. ex. à cause de l'ombrage. 10 Recyclage AVERTISSEMENT Risque de blessures en cas d'élimination incorrecte ! Émanations possibles de gaz et de liquides nocives pour la santé. ▶ Ne pas envoyer ni expédier d'accus endommagés ! ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. Les produits Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial. ▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères ! 11 Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. 12 Déclaration FCC (valable aux États-Unis) / Déclaration IC (valable au Canada) Cet appareil a subi des tests qui ont montré qu'il était conforme aux limites définies pour un instrument numérique de la classe B, conformément à l'alinéa 15 des règlements FCC. Ces limites sont conçues pour assurer une protection suffisante contre toutes interférences nuisibles dans les zones résidentielles. Des appareils de ce type génèrent, utilisent et peuvent donc émettre des radiations haute fréquence. S'ils ne sont pas installés et utilisés conformément aux instructions, ils peuvent causer des interférences nuisibles dans les réceptions de radiodiffusion. L'absence de telles perturbations ne peut toutefois être garantie dans des installations de type particulier. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être constaté*2328447* 2328447 Français 85 en l'arrêtant et en le remettant en marche, l'utilisateur est tenu d'éliminer ces perturbations en adoptant l'une ou l'autre des mesures suivantes :

• Réorienter l'antenne de réception ou la déplacer.

• Augmenter la distance entre l'appareil et le récepteur.

• Raccorder l'appareil à une prise d'un circuit électrique différent de celui sur lequel est connecté le récepteur.

• Demander l'aide d'un revendeur ou d'un technicien spécialisé en radio/TV. Ce dispositif est conforme au paragraphe 15 des dispositions FCC et RSS210 de l'ISED. La mise en service est soumise aux deux conditions suivantes :

• Cet appareil ne devrait pas générer de rayonnements nuisibles.

• L'appareil doit absorber toutes sortes de rayonnements, y compris les rayonnements entraînant des opérations indésirables. Toute modification ou tout changement subi(e) par l'appareil et non expressément approuvé(e) par Hilti peut limiter le droit de l'utilisateur à se servir de l'appareil. 13 Informations complémentaires RoHS chinoise (réglementation relative à la limitation de l'utilisation de certaines substances dange- reuses dans les équipements électriques et électroniques) Ce tableau s'applique au marché de la Chine.86 Français 2328447 *2328447* 14 Accus li-ion Hilti Instructions de sécurité et d'utilisation Dans la présente documentation, le terme accu est utilisé pour des accumulateurs au lithium-ion Hilti rechargeables qui renferment plusieurs cellules au lithium-ion. Ces accus ont été conçus pour les outils électriques Hilti et doivent exclusivement être utilisés à cet effet. Utiliser uniquement des accus d'origine de Hilti ! Les accus Hilti sont dotés des systèmes de gestion des cellules et de la protection des cellules à la pointe de la technologie. Description Les accus sont constitués de cellules qui contiennent des matériaux accumulateurs au lithium-ion permettant une densité de flux énergétique spécifique élevée. Contrairement aux accus NiMH et NiCd, les accus lithium- ion ont un très faible effet mémoire, mais sont néanmoins très sensibles aux contraintes mécaniques, à la décharge totale ou aux températures élevées. Voir Sécurité La liste des produits autorisés pour nos accus est disponible auprès de Hilti Store ou sous : www.hilti.group | États-Unis : www.hilti.com Sécurité ▶ Les accus ne doivent en aucun cas être modifiés ou manipulés ! ▶ Ne jamais utiliser de batteries recyclées ou réparées, qui n'ont pas été autorisées par le service Hilti. ▶ Ne jamais utiliser ni charger d'accus qui ont subi un choc électrique, qui sont tombés de plus d'un mètre ou qui ont été endommagés d'une manière quelconque. Contrôler régulièrement les accus et vérifier qu'ils ne présentent aucun signe d'endommagement, par ex. boursouflures, entailles ou piqûres. ▶ Ne jamais utiliser l'accu ni aucun outil électrique sans fil comme outil de percussion. ▶ Éviter tout contact avec les yeux ou la peau si du liquide s'écoule de l'accu !

Voir Comportement à adopter en cas d'accus endommagés ▶ En cas d'accus défectueux, du liquide peut s'échapper et contaminer des objets avoisinants. Nettoyer les composants concernés avec de l'eau tiède savonneuse et remplacer les accus endommagés.

Voir Comportement à adopter en cas d'accus endommagés ▶ Ne jamais exposer les accus à des températures élevées, à des étincelles ou des flammes nues. Ceci risque de provoquer une explosion. ▶ Ne jamais toucher les pôles de batterie avec les doigts, des outils, des bijoux ou tout autre objet métallique. Ceci risque de provoquer un court-circuit, des chocs électriques, des brûlures ou des explosions. ▶ Maintenir les accus à l'écart de la pluie et de l'humidité. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures ou des explosions. ▶ Utiliser exclusivement les chargeurs et outils électriques prévus pour le type d'accu considéré. Respecter à ce sujet les indications du mode d'emploi respectif. ▶ Ne pas stocker ni utiliser l'accu dans des environnements explosifs en présence de liquides ou de gaz inflammables. Une défaillance inattendue des accus risque dans ces conditions de provoquer une explosion. Comportement à adopter en cas d'accus endommagés ▶ Si un accu est endommagé, contacter systématiquement le partenaire de services Hilti. ▶ En cas de fuite de liquide, éviter tout contact direct avec les yeux et/ ou la peau, en portant des lunettes de protection et des gants de protection. ▶ Déposer l'accu défectueux dans un conteneur non inflammable et le recouvrir de sable sec, carbonate de calcium (CaCO3) ou silicate (vermiculite). Fermer ensuite le couvercle de manière étanche et conserver le conteneur à l'abri de gaz, liquides ou objets inflammables. ▶ Éliminer le conteneur en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise en charge de l'évacuation des déchets compétente. Ne pas envoyer ni expédier d'accus endommagés ! ▶ Pour éliminer le liquide (électrolyte) qui s'écoule de la batterie, utiliser uniquement des détergents chimiques spécialement autorisés à cet effet. Comportement à adopter en cas d'accus non opérationnels ▶ Surveiller tout comportement anormal de l'accu tel qu'un processus de charge défaillant ou un temps de charge anormalement long, une nette baisse de performances, des activités de DEL inhabituelles ou encore des fuites de liquide. Tels sont des signes révélateurs d'un problème interne. ▶ En cas de suspicion d'un problème interne à l'accu, contacter votre partenaire de service Hilti. ▶ Si l'accu ne fonctionne plus, qu'il n'est plus possible de le charger ou qu'il en sort du liquide, l'éliminer comme décrit précédemment.

Voir Comportement à adopter en cas d'accus endommagés.*2328447* 2328447 Français 87 Mesures à prendre si l'accu brûle AVERTISSEMENT Danger par inflammation de l'accu ! Un accu en feu dégage des liquides et vapeurs dangereux et explosifs, pouvant provoquer des blessures par corrosion, brûlures et explosions. ▶ Porter des équipements de protection individuelle pour lutter contre un incendie déclenché par un accu. ▶ Veiller à ce que l'aération soit suffisante afin d'assurer une bonne évacuation des vapeurs dangereuses ou explosives. ▶ En cas de formation de fumées intense, quitter immédiatement le local. ▶ Consulter un médecin en cas d'irritation des voies respiratoires. ▶ Lutter uniquement avec de l'eau contre les incendies déclenchés par l'accu. Les extincteurs à poudre et couvertures anti-incendie sont inefficaces sur les accus Li-Ion. Les feux environnants peuvent être combattus avec des extincteurs habituels. ▶ Ne pas essayer de déplacer de grandes quantités de batteries endommagées, en feu ou qui coulent. Écarter les matériaux non concernés de toute proximité avec les accus et isoler les accus concernés. S'il n'est pas possible d'éteindre le feu avec les moyens disponibles, appeler les pompiers. Si un seul accu est en feu : ▶ Le prendre avec une pelle et le jeter dans un seau d'eau. L'effet refroidissant va éviter que la combustion ne se propage aux cellules de l'accu qui n'ont pas encore atteint la température critique. ▶ Attendre jusqu'à ce que l'accu soit complètement refroidi.

Voir Comportement à adopter en cas d'accus endommagés. Consignes de transport et de stockage ▶ Température ambiante entre -17 °C et +60 °C / 1 °F et 140 °F. ▶ Température de stockage entre -20 °C et +40 °C / -4 °F et 104 °F. ▶ Ne pas stocker les accus sur le chargeur. Toujours retirer les accus du chargeur après utilisation. ▶ Stocker si possible les accus dans un endroit sec et frais. Un stockage dans un endroit frais prolonge la durée de fonctionnement de l'accu. Ne jamais stocker d'accus au soleil, sur des chauffages ou derrière des vitres en verre. ▶ Ne pas envoyer les accus par la poste. S'adresser à un service d'expédition s'il faut envoyer des batteries non endommagées. ▶ Ne jamais transporter les accus en vrac. Pendant le transport, les accus doivent être protégés des vibrations et chocs excessifs, isolés de tout matériau conducteur ou autre accu, pour éviter qu'ils n'entrent en contact avec d'autres pôles de batterie et qu'ils provoquent un court-circuit. Entretien et recyclage ▶ Veiller à ce que l'accu soit toujours propre et exempt de traces de graisse et d'huile. Éliminer les saletés faites par l'accu avec un chiffon propre et sec. ▶ Ne jamais faire fonctionner l'accu si ses ouïes d'aération sont bouchées. Nettoyer soigneusement les ouïes d’aération à l'aide d'une brosse douce. ▶ Éviter toute pénétration de corps étrangers à l'intérieur. ▶ Éviter toute poussière ou saleté sur l'accu. Nettoyer l'accu avec un pinceau souple ou un chiffon propre et sec. ▶ Empêcher toute pénétration d'humidité dans l'accu. En cas de pénétration d'humidité dans l'accu, le manipuler comme un accu endommagé et l'isoler dans un conteneur non inflammable.

Voir Comportement à adopter en cas d'accus endommagés ▶ Une élimination non conforme peut produire des émanations de gaz et de liquides nocives pour la santé. Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise en charge de l'évacuation des déchets compétente. Ne pas envoyer ni expédier d'accus endommagés ! ▶ Ne jamais jeter les accus dans les ordures ménagères. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit.88 Español 2328447 *2328447* Manual de instrucciones original 1 Información sobre el manual de instrucciones

4 batterie AA da 1,5

9. Olvassa le a céllemez T
