MODE D'EMPLOI UniversalWallLevel BOSCH

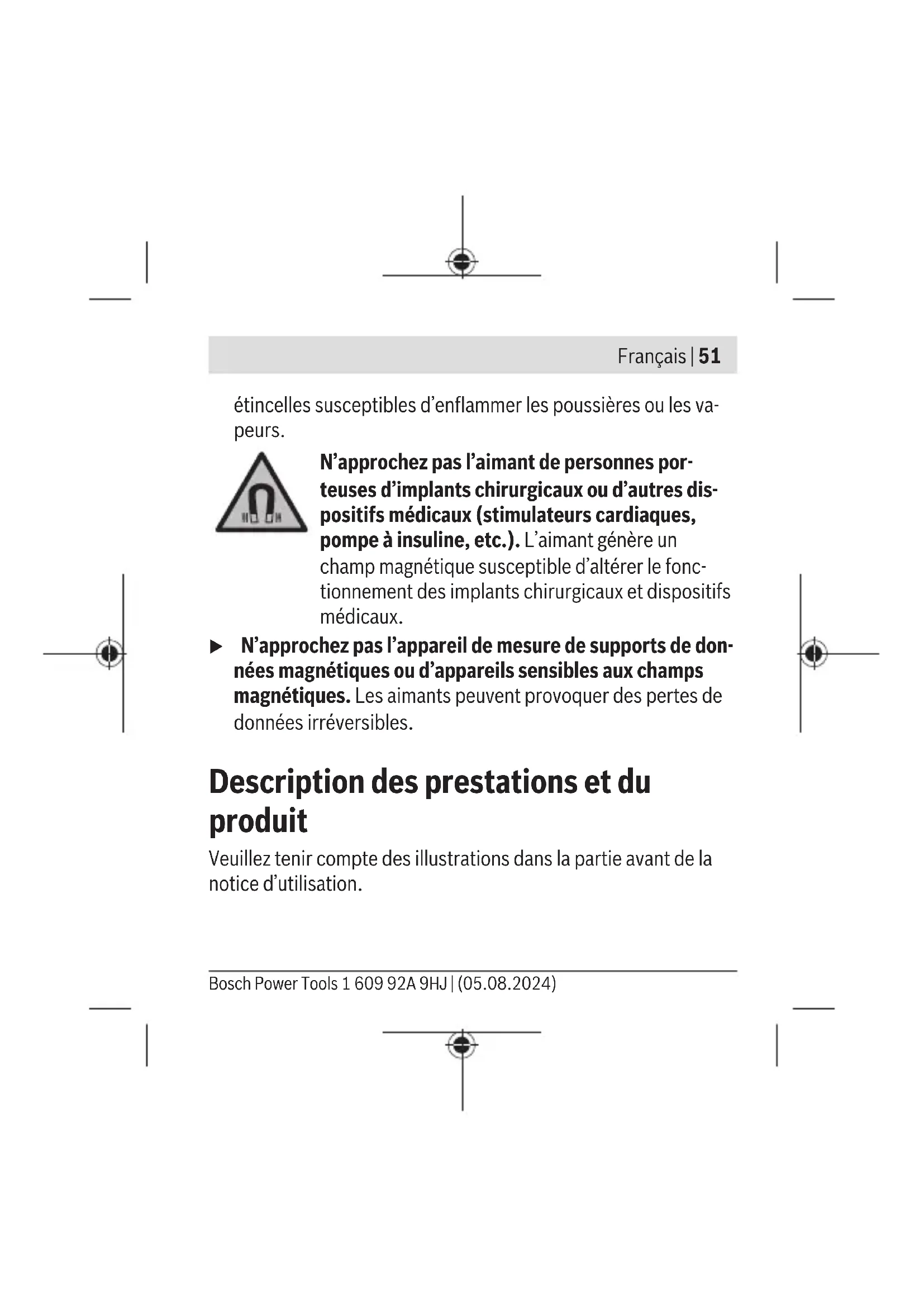

Ces accessoires ne sont pas compris dans la fourniture. Caractéristiques techniques Laser lignes UniversalWallLevel Référence 3603F63J.. Portée maximale approx.

– Mode ligne (avec support de fixation(13))

Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)54 | Français Laser lignes UniversalWallLevel – Mode point 20m Précision de nivellement B)C)D) ±0,5mm/m Températures de fonctionnement –10°C…+40°C Températures de stockage –20°C…+70°C Altitude d’utilisation maxi 2000m Humidité d’air relative maxi 90% Degré d’encrassement selon CEI61010-1

0,16kg Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)56 | Français Laser lignes UniversalWallLevel Dimensions (longueur× largeur× hau- teur, sans support de fixation (13)) 159× 35× 24mm A) La portée peut être réduite par des conditions défavorables (par ex. exposition directe au soleil). B) lorsque l’appareil de mesure se trouve dans la bonne position (voir «Positionnement de l’appareil de mesure (voirfigureA)», Page60).

à 20–25°C D) Les valeurs indiquées s’appliquent dans des conditions ambiantes normales à favorables (par ex. pas de vibrations, pas de brouillard, pas de fumée, pas d’ensoleillement direct). Après de fortes variations de températures, la précision peut différer de la valeur indiquée. E) N’est conçu que pour les salissures/saletés non conductrices mais supporte occasionnellement la conductivité due aux phénomènes de condensation. F) Poids avec support mural et sans piles/accus Pour une identification précise de votre appareil de réception, servez-vous du numéro de série (11) inscrit sur la plaque signalétique. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsFrançais | 57 Alimentation en énergie de l’appareil de mesure Mise en place/remplacement des piles Pour le fonctionnement de l’appareil de mesure, nous recomman- dons d’utiliser des piles alcalines au manganèse ou des accus. Pour ouvrir le couvercle du compartiment à piles(8), appuyez sur le verrouillage(7) et retirez le couvercle. Insérez les piles. Respectez ce faisant la polarité indiquée sur le graphique qui se trouve à l’intérieur du compartiment à piles. Remplacez toujours toutes les piles en même temps. N’utilisez que des piles de la même marque avec la même capacité. u Sortez les piles de l’appareil de mesure si vous savez que l’appareil de mesure ne va pas être utilisé pendant une pé- riode prolongée. En cas de stockage prolongé, les piles peuvent se corroder dans l’appareil de mesure. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)58 | Français Utilisation Mise en marche u Protégez l’appareil de mesure contre l’humidité, ne l’expo- sez pas directement aux rayons du soleil. u N’exposez pas l’appareil de mesure à des températures ex- trêmes ou de brusques variations de température. Ne le laissez p. ex. pas trop longtemps dans une voiture exposée au soleil. Après un brusque changement de température, atten- dez que l’appareil de mesure prenne la température ambiante avant de l’utiliser. Des températures extrêmes ou de brusques changements de température peuvent réduire la précision de l’appareil de mesure. u Évitez les chocs violents et évitez de faire tomber l’appa- reil de mesure. L’appareil de mesure risque alors de subir des dommages susceptibles altérer la précision de mesure. Après un choc ou une chute, comparez, pour les contrôler, les lignes laser avec une ligne de référence connue verticale ou horizon- tale. u Lorsque vous voulez effectuer des marquages, marquez toujours l’emplacement du centre du point laser ou de la 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsFrançais | 59 ligne laser. La taille du point laser ou la largeur de la ligne laser varient avec la distance. Mise en marche / arrêt Pour mettre en marche l’appareil de mesure dans le mode point, glissez l’interrupteur Marche/Arrêt(2) d’un cran en direc- tion des orifices de sortie laser (position●). Pour mettre en marche l’appareil de mesure dans le mode ligne, glissez l’interrupteur Marche/Arrêt(2) jusqu’en butée en direc- tion des orifices de sortie laser (position—). Immédiatement après sa mise en marche, l’appareil de mesure émet un faisceau laser par l’orifice de sortie(6) (mode point) ou (1) (mode ligne). u Ne dirigez pas le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser, même si vous êtes à grande distance de ce dernier. Pour arrêter l’appareil de mesure, glissez l’interrupteur Marche/ Arrêt (2) jusqu’en butée dans la direction OFF. u Ne laissez pas l’appareil de mesure sans surveillance quand il est allumé et éteignez-le après l’utilisation. D’autres personnes pourraient être éblouies par le faisceau la- ser. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)60 | Français Positionnement de l’appareil de mesure (voirfigureA) La précision de nivellement indiquée ne peut être atteinte que si l’appareil de mesure est correctement positionné: – Pour une mise à niveau horizontale au moyen de la fiole(4), la surface d’appui en aluminium(12) de l’appareil de mesure doit être orientée vers le bas. – Pour une mise à niveau verticale au moyen de la fiole(5), les orifices de sortie laser(6) et (1) doivent être orientés vers le haut et la surface d’appui en aluminium(12) de l’appareil de mesure doit être orientée vers la gauche. Possibilités d’application Alignement au moyen de la ligne laser (mode ligne) Le mode ligne permet p. ex. d’aligner des objets sur des murs : – les uns à côté des autres (appareil de mesure positionné hori- zontalement), – les uns au-dessus des autres (appareil de mesure positionné verticalement), – à un angle quelconque (appareil de mesure orienté avec le ca- dran rotatif(14) du support de fixation). 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsFrançais | 61 Placez l’aimant(9) de l’appareil de mesure directement sur une surface magnétique verticale ou utilisez le support de fixation(13). Le support de fixation(13) peut être fixé sur un mur de 2façons : – Épinglage (voirfigureB) : appliquez le support de fixation(13) contre le mur. Enfoncez les épingles(18) fournies dans le mur à travers les ouvertures du support de fixation (à la verticale ou à un angle de 45° selon la consistance du mur). – Accrochage : placez, via l’ouverture qui se trouve au dos, le support de fixation(13) sur une vis ou un clou dépassant légè- rement du mur. Le dos du support de fixation doit toucher le mur. Vérifiez le bon maintien du support de fixation(13) sur le mur. Positionnez l’aimant(9) de l’appareil de mesure dans le logement d’aimant(15) du support de fixation. Remarque : Il n’est possible d’effectuer un alignement horizontal à l’aide de la ligne laser que sur le mur sur lequel est fixé l’appareil de mesure. Même quand elle est visible sur les murs adjacents, la ligne laser n’est pas forcément à l’horizontale sur ces murs. Alignement oblique à un angle quelconque (voirfigureC) : pla- cez l’appareil de mesure à l’horizontale sur le support de fixation. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)62 | Français Tournez ensuite le cadran rotatif(14) du support de fixation de façon à ce que le marquage 0° se trouve sous l’indicateur de position(3) de l’appareil de mesure. Tournez l’appareil de me- sure de façon à ce que l’indicateur de position(3) coïncide avec l’angle souhaité du cadran rotatif. Report/vérification de hauteurs à l’aide d’un point laser (mode point) (voirfigureD) Fixez le support de fixation(13) avec son raccord de trépied 1/4"(17) sur le trépied(16) ou un trépied d’appareil photo du commerce. Serrez le support de fixation avec la vis de blocage du trépied. Positionnez la tête du trépied à l’horizontale. Positionnez l’aimant(9) de l’appareil de mesure dans le logement d’aimant(15) du support de fixation et orientez-le à l’horizontale. Le point laser permet par exemple de positionner des prises élec- triques à une même hauteur sur différents murs ou bien d’aligner les crochets d’un porte-manteau parfaitement à l’horizontale. Tournez pour cela la tête du trépied avec le support de fixation en place. Vérifiez après la rotation si la bulle de la fiole de mise à ni- veau horizontale(4) se trouve encore au centre. Si ce n’est pas le cas, corrigez l’horizontalité de la tête de trépied ou de l’appareil de mesure et répétez la rotation. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsFrançais | 63 Contrôle d’horizontalité / verticalité au moyen des fioles (voirfigureE) Il est possible d’utiliser l’appareil de mesure comme un niveau à bulle pour contrôler l’horizontalité ou la verticalité, par exemple pour positionner correctement une machine à laver ou un réfrigé- rateur. Placez la surface d’appui en aluminium(12) de l’appareil de me- sure à l’horizontale ou à la verticale sur la surface à contrôler. Veillez au positionnement correct de l’appareil de mesure. Entretien et Service après‑vente Nettoyage et entretien Maintenez l’appareil de mesure propre. N’immergez jamais l’appareil de mesure dans de l’eau ou dans d’autres liquides. Nettoyez l’appareil à l’aide d’un chiffon doux et humide. N’utilisez pas de détergents ou de solvants. Nettoyez régulièrement la zone autour de l’ouverture de sortie du faisceau laser en évitant les peluches. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)64 | Français Service Après-Vente et Assistance Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de re- change. Des vues éclatées ainsi que des informations concernant les pièces de rechange se trouvent également sous: www.bosch‑pt.com L’équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d’article à dix chiffres indiqué sur la plaque signalétique du produit. France Réparer un outil Bosch n’a jamais été aussi simple, et ce, en moins de 5jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez égale- ment notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes. Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsFrançais | 65 Tel. : 0970821299 (Numéro non surtaxé au prix d'un appel lo- cal) E-Mail : sav.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : (01) 43119006 E-Mail : sav-bosch.outillage@fr.bosch.com Vous trouverez d’autres adresses de service sous: www.bosch-pt.com/serviceaddresses Élimination des déchets Prière de rapporter les appareils de mesure, les piles/accus, les accessoires et les emballages dans un Centre de recyclage res- pectueux de l’environnement. Ne jetez pas les appareils de mesure et les piles/accus avec des ordures ménagères ! Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)66 | Français Seulement pour les pays de l’UE : Les instruments de mesure devenus hors d’usage et les batteries/ piles défectueuses ou usagées doivent être mises au rebut sépa- rément. Utilisez les systèmes de collecte prévus. S’ils ne sont pas éliminés correctement, les déchets d’équipe- ments électriques et électroniques peuvent avoir des effets né- fastes sur l’environnement et la santé humaine en raison de la présence éventuelle de substances dangereuses. Valable uniquement pour la France: 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsEspañol | 67 Español Indicaciones de seguridad Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición. Si el aparato de medición no se utiliza según las presentes instrucciones, pueden me- noscabarse las medidas de seguridad integra- das en el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de medición. GUARDE BIEN ESTAS INSTRUCCIONES Y ADJUNTELAS EN LA ENTREGA DEL APA- RATO DE MEDICIÓN. u Precaución – si se utilizan dispositivos de manejo o de ajuste distintos a los especificados en este documento o si se siguen otros procedimientos, esto puede conducir a una peligrosa exposición a la radiación. u El aparato de medición se suministra con un rótulo de ad- vertencia láser (marcada en la representación del aparato de medición en la página ilustrada). Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)68 | Español u Si el texto del rótulo de advertencia láser no está en su idioma del país, entonces cúbralo con la etiqueta adhesiva adjunta en su idioma del país antes de la primera puesta en marcha. No oriente el rayo láser sobre personas o anima- les y no mire hacia el rayo láser directo o refleja- do. Debido a ello, puede deslumbrar personas, causar accidentes o dañar el ojo. u Si la radiación láser incide en el ojo, debe cerrar conscien- temente los ojos y mover inmediatamente la cabeza fuera del rayo. u No efectúe modificaciones en el equipamiento del láser. u No utilice las gafas de visualización láser (accesorio) como gafas protectoras. Las gafas de visualización láser sirven para detectar mejor el rayo láser; sin embargo, éstas no protegen contra la radiación láser. u No utilice las gafas de visualización láser (accesorio) como gafas de sol o en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsEspañol | 69 u Sólo deje reparar el aparato de medición por personal téc- nico calificado y sólo con repuestos originales. Solamente así se mantiene la seguridad del aparato de medición. u No deje que niños utilicen el aparato de medición láser sin vigilancia. Podrían deslumbrar involuntariamente a otras per- sonas o a sí mismo. u No trabaje con el aparato de medición en un entorno po- tencialmente explosivo, en el que se encuentran líquidos, gases o polvos inflamables. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores. No coloque el imán cerca de implantes y otros dispositivos médicos, como p. ej. marcapasos o bomba de insulina. El imán genera un campo, que puede afectar el funcionamiento de los implantes o de los dispositivos médicos. u Mantenga la herramienta de medición lejos de soportes de datos magnéticos y dispositivos magnéticamente sensi- bles. Por el efecto de los imanes pueden generarse pérdidas de datos irreversibles. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)70 | Español Descripción del producto y servicio Tenga en cuenta las figuras que aparecen en la parte delantera de las instrucciones de uso. Utilización reglamentaria El aparato de medición ha sido diseñado para determinar y verifi- car líneas horizontales y verticales. El aparato de medición es apto para su uso en el interior. Este producto es un producto láser de consumo conforme a la norma EN50689. Componentes principales La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada. (1) Abertura de salida del láser para operación lineal (2) Interruptor de conexión/desconexión con selector de mo- dalidad (3) Indicador de posición (4) Nivel de burbuja para nivelado horizontal 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsEspañol | 71 (5) Nivel de burbuja para nivelado vertical (6) Abertura de salida del láser para operación por puntos (7) Enclavamiento de la tapa del compartimento de las pilas (8) Tapa del compartimento de las pilas (9) Imán (10) Rótulo de advertencia del láser (11) Número de serie (12) Superficie de apoyo (aluminio) (13) Soporte (14) Plataforma giratoria del soporte (15) Alojamiento magnético para el soporte (16) Trípode
