사용 설명서 UniversalWallLevel BOSCH

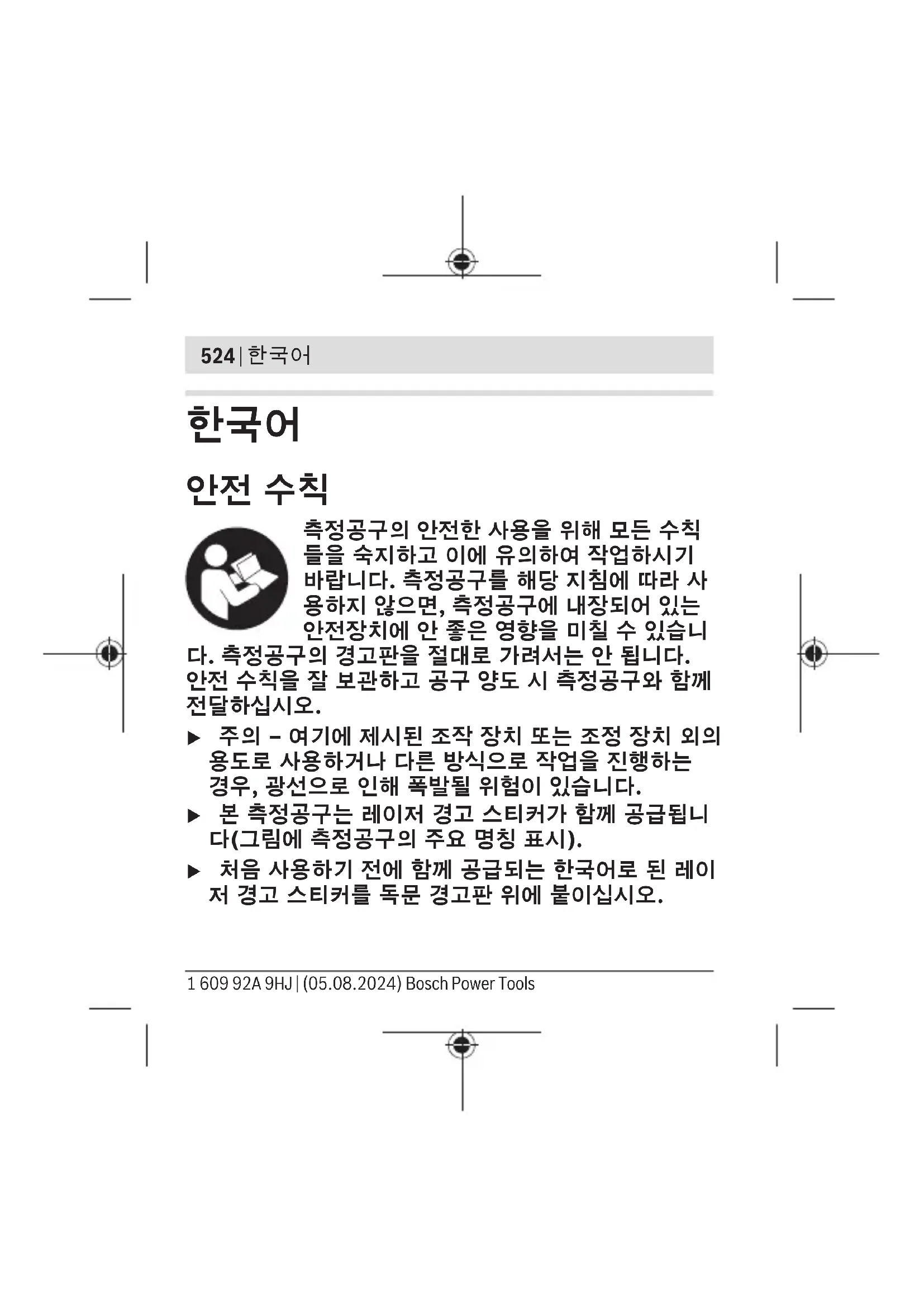

측정공구의 안전한 사용을 위해 모든 수칙 들을 숙지하고 이에 유의하여 작업하시기 바랍니다. 측정공구를 해당 지침에 따라 사 용하지 않으면, 측정공구에 내장되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니 다. 측정공구의 경고판을 절대로 가려서는 안 됩니다. 안전 수칙을 잘 보관하고 공구 양도 시 측정공구와 함께

u 주의 – 여기에 제시된 조작 장치 또는 조정 장치 외의 용도로 사용하거나 다른 방식으로 작업을 진행하는 경우, 광선으로 인해 폭발될 위험이 있습니다. u 본 측정공구는 레이저 경고 스티커가 함께 공급됩니 다(그림에 측정공구의 주요 명칭 표시). u 처음 사용하기 전에 함께 공급되는 한국어로 된 레이 저 경고 스티커를 독문 경고판 위에 붙이십시오. 1 609 92A 9HJ | (05.08.2024) Bosch Power Tools한국어 | 525 사람이나 동물에게 레이저 광선을 비추거 나, 광선을 직접 또는 반사시켜 보지 마십시 오. 이로 인해 눈이 부시게 만들어 사고를 유발하거나 눈에 손상을 입을 수 있습니다. u 눈으로 레이저 광선을 쳐다본 경우, 의식적으로 눈을 감고 곧바로 고개를 돌려 광선을 피하십시오. u 레이저 장치를 개조하지 마십시오. u 레이저 보안경(액세서리)을 일반 보안경으로 사용하 지 마십시오. 레이저 보안경은 레이저 광선을 보다 잘 감지하지만, 그렇다고 해서 레이저 광선으로부터 보호해주는 것은 아닙니다. u 레이저 보안경(액세서리)을 선글라스 용도 또는 도로 에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별력을 떨어뜨립

u 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 맡기고, 수리 정비 시 순정 부품만 사용하십시오. 이 경우에만 측정공구의 안전성을 오래 유지할 수 있습

Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)526 | 한국어 u 어린이가 무감독 상태로 레이저 측정공구를 사용하 는 일이 없도록 하십시오. 의도치 않게 타인 또는 자 신의 눈이 부시게 할 수 있습니다. u 가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오. 측정공구에 분진이나 증기를 점화하는 스파크가 생길 수 있습니

자석을 심장 박동 조절장치 또는 인슐린 펌 프와 같은 삽입물 또는 기타 의학 기기 근처 로 가져오지 마십시오. 자석으로 인해 자기 장이 형성되어 삽입물 또는 의학 기기의 기 능에 장애를 일으킬 수 있습니다. u 측정공구를 자기 데이터 매체나 자력에 예민한 기기 에서 멀리 두십시오. 자석의 영향으로 인해 데이터가 손실되어 복구 불가능할 수 있습니다.

사용 설명서 앞 부분에 제시된 그림을 확인하십시오. 1 609 92A 9HJ | (05.08.2024) Bosch Power Tools한국어 | 527

본 측정공구는 수평 및 수직 라인을 측정 및 점검하기 위한 용도로 사용됩니다. 측정공구는 실내용입니다. 이 제품은 EN50689를 준수하는 소비자 레이저 제품입

제품의 주요 명칭에 표기되어 있는 번호는 측정공구의 그림이 나와있는 면을 참고하십시오. (1) 라인 작동용 레이저 출구 (2) 작동 모드를 선택하는 전원 스위치 (3)

(4) 수평 조정 수포 레벨기 (5) 수직 조정 수포 레벨기 (6) 포인트 작동용 레이저 출구 (7) 배터리 케이스 덮개 잠금쇠 (8)

(17) 홀더의 삼각대 연결 부위 1/4" (18)

a) 본 액세서리는 기본 공급 사양에 포함되어 있지 않습니다.

3603F63J.. 최대 작업 범위, 약

–20°C…+70°C 기준 높이를 초과한 최대 사용

90% IEC61010-1에 따른 오염도

1.5mrad (전체 각도) 배터리(알칼리 망간) 2×1.5V LR03(AAA) 배터리(NiMH) 2×1.2V HR03(AAA)

0.16kg 치수(길이× 폭× 높이, 홀더 (13) 미포함) 159× 35× 24mm A) 직사광선 등의 불리한 환경 조건에서는 작업 범위가 줄어

B) 측정공구의 위치가 정확한 경우 (참조 „측정공구 위치 설정 하기(그림A참조)“, 페이지534)。 C) 20–25°C일 경우 D) 제시된 값은 일반적인 조건 및 (예를 들어 진동, 안개, 연 기, 직사광선이 발생하지 않는) 좋은 조건이 전제됩니다. 온도 편차가 심하면 정확도에 차이가 있을 수 있습니다. E) 비전도성 오염만 발생하지만, 가끔씩 이슬이 맺히면 임시 로 전도성이 생기기도 합니다. F) 벽면 홀더 포함 및 배터리/충전용 배터리 미포함 측정공구를 확실하게 구분할 수 있도록 타입 표시판에 일련 번호 (11) 가 적혀 있습니다. 1 609 92A 9HJ | (05.08.2024) Bosch Power Tools한국어 | 531

배터리 끼우기/교체하기 측정공구 작동에는 알칼리 망간 배터리 또는 충전용 배 터리를 사용할 것을 권장합니다. 배터리 케이스 덮개(8) 를 열려면 잠금쇠(7) 를 누른 뒤 배터리 케이스 덮개를 분리하십시오. 배터리 또는 충 전용 배터리를 끼우십시오. 이때 전극이 배터리 케이스 안쪽에 나와있는 것처럼 올 바로 끼워야 합니다. 항상 배터리나 충전용 배터리는 모두 동시에 교환해 주 십시오. 한 제조사의 동일한 용량의 배터리나 충전용 배 터리만을 사용하십시오. u 측정공구를 오랜 기간 사용하지 않을 경우 배터리 및 충전용 배터리를 측정공구에서 분리하십시오. 배터 리 및 충전용 배터리를 측정공구에 오래 두면 부식됩

u 측정공구가 물에 젖거나 직사광선에 노출되지 않도

u 극한의 온도 또는 온도 변화가 심한 환경에 측정공구 를 노출시키지 마십시오. 예를 들어 장시간 차량 안 에 측정공구를 두지 마십시오. 온도 변화가 심한 경 우 측정공구를 작동시키기 전에 먼저 온도에 적응할 수 있게 하십시오. 극심한 온도에서나 온도 변화가 심한 환경에서 사용하면 측정공구의 정확도가 떨어

u 측정공구가 외부와 세게 부딪히거나 떨어지지 않도 록 주의하십시오. 측정공구에 손상이 생기면 정확도 가 떨어질 수 있습니다. 세게 부딪히거나 떨어진 경 우, 기존의 수평 또는 수직 기준선과 비교하여 레이 저 라인을 점검하십시오. u 레이저 포인트 또는 레이저 라인 중심점은 표시 용도 로만 사용하십시오. 레이저 포인트의 크기 또는 레이 저 라인의 폭은 거리에 따라 달라집니다. 1 609 92A 9HJ | (05.08.2024) Bosch Power Tools한국어 | 533

포인트 작동 시 측정공구의 전원을 켜려면 전원 스위 치(2) 를 레이저 출구 방향으로 한 단계 미십시오(스위

라인 작동 시 전원을 켜려면 전원 스위치(2) 를 레이저 출구 방향으로 끝까지 미십시오(스위치 위치—). 측정공구는 선택한 작동 모드에 따라 전원을 켜는 즉시, 레이저 출구(6) (라인 작동) 또는 (1) (포인트 작동)에 서 레이저빔을 내보냅니다. u 레이저빔이 사람이나 동물에 향하지 않도록 하고, 먼 거리에서라도 레이저빔 안을 들여다 보지 마십시오. 측정공구의 전원을 끄려면 전원 스위치(2) 를 OFF 방 향으로 끝까지 미십시오. u 측정공구가 켜져 있는 상태에서 자리를 비우지 말고, 사용 후에는 측정공구의 스위치를 끄십시오. 레이저 빔으로 인해 다른 사람의 눈이 부실 수 있습니다. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)534 | 한국어 측정공구 위치 설정하기(그림A참조) 제시된 레벨 정확도는 측정공구가 올바른 위치에 있을 때만 도달할 수 있습니다. – 수평 조정 레벨기(4) 를 사용한 수평 조정 시 측정공 구의 알루미늄 접촉면(12) 이 아래쪽을 향해야 합니

– 수직 조정 레벨기(5) 를 사용한 수직 조정 시 레이저 출구(6) 및 (1) 는 위를 향하고, 측정공구의 알루미 늄 접촉면(12) 은 좌측을 향해야 합니다.

레이저 라인을 사용한 조정(라인 작동) 라인 작동 시 벽에 걸려 있는 물건 등을 정렬할 수 있습

– 좌우 수평(측정공구 수평 배치), – 상하 수직(측정공구 수직 배치), – 원하는 각도 배치(측정공구가 홀더의 원형 베이 스(14) 와 함께 정렬됨). 자석(9) 을 이용해 수직 자기면에 직접 측정공구를 설 치하거나 홀더(13) 를 사용하십시오. 1 609 92A 9HJ | (05.08.2024) Bosch Power Tools한국어 | 535 홀더(13) 를 벽에 고정하는 방법은 두 가지가 있습니

– 핀 고정(그림B 참조): 홀더(13) 를 벽에 설치하십 시오. 함께 제공된 핀(18) 을 홀더의 홈을 관통해 벽 에 끼우십시오(벽의 특성에 따라 수직 또는 45° 각도

– 걸기: 홀더(13) 의 뒤쪽 홈 부분을 벽에서 약간 튀어 나온 나사 또는 못에 거십시오. 홀더의 뒷면이 벽에

홀더(13) 가 벽에 안전하게 고정되었는지 확인하십시 오. 자석(9) 을 이용해 측정공구를 홀더의 자석 지지 대(15) 에 설치하십시오. 지침: 레이저 라인을 사용한 수평 조정은 측정공구가 고 정되어 있는 벽면에서만 가능합니다. 인접한 벽면에 레 이저 라인이 보이더라도 이 벽면이 반드시 레이저 라인 이 수평으로 이어지는 것은 아닙니다. 원하는 각도로 정렬 (그림C 참조): 홀더에서 측정공구 를 수평으로 조정하십시오. 그리고 나서 홀더의 원형 베 이스(14) 를 측정공구의 위치 표시기(3) 아래에 표시 0°이 되도록 돌리십시오. 이제 측정공구를 원형 베이스 에서 위치 표시기(3) 가 원하는 각도를 가리킬 때까지

Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)536 | 한국어 레이저 포인트를 사용한 높이 전송하기/확인하기(포인 트 작동)(그림D참조) 홀더(13) 를 1/4" 삼각대 연결 부위(17) 와 함께 측정 공구를 삼각대(16) 혹은 일반 카메라 삼각대의 나사부 위에 놓습니다. 홀더를 삼각대 고정 나사로 고정하십시 오.삼각대 헤드를 수평으로 조정하십시오. 자석(9) 을 이용해 측정공구를 홀더의 자석 지지 대(15) 에 설치하고 수평으로 조정하십시오. 레이저 포인트를 사용해, 예를 들면 서로 다른 벽면의 소켓이나 옷걸이 등을 동일한 위치로 조정할 수 있습니 다. 이를 위해 삼각대 헤드를 설치된 홀더와 함께 돌리 십시오. 회전한 후에 수평 조정을 위한 레벨기(4) 가 아직 중심에 있는지 점검하십시오. 그렇지 않은 경우, 삼각대 헤드 또는 측정공구의 수평 조정을 수정하고 회

레벨기를 사용해 수평/수직 점검하기(그림E참조) 본 측정공구는 예를 들어 세탁기나 냉장고를 똑바로 설 치할 때, 수준기와 같이 수평이나 수직 여부를 점검하는 데 사용할 수 있습니다. 1 609 92A 9HJ | (05.08.2024) Bosch Power Tools한국어 | 537 점검할 표면에 알루미늄 접촉면(12) 이 수평 또는 수직 으로 오도록 측정공구를 설치하십시오. 측정공구의 위 치가 정확한지 확인하십시오. 보수 정비 및 서비스

항상 측정공구를 깨끗이 유지하십시오. 측정공구를 물이나 다른 액체에 넣지 마십시오. 물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으 십시오. 세척제 또는 용제를 사용하지 마십시오. 특히 레이저빔 발사구 표면을 정기적으로 깨끗이하고 보푸라기가 없도록 하십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니 다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리 에 관한 질문에 기꺼이 답변 드릴 것입니다. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)538 | 한국어 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이 트에 있는 10자리의 부품번호를 알려 주십시오.

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습

측정공구, 충전용 배터리/배터리, 액세서리 및 포장은 친환경적으로 재활용됩니다. 측정공구 및 충전용 배터리/배터리를 가정용 쓰 레기에 버리지 마십시오! 1 609 92A 9HJ | (05.08.2024) Bosch Power Toolsيبرع | 539
