КОРИСНИЧКИ ПРИРАЧНИК UniversalWallLevel BOSCH

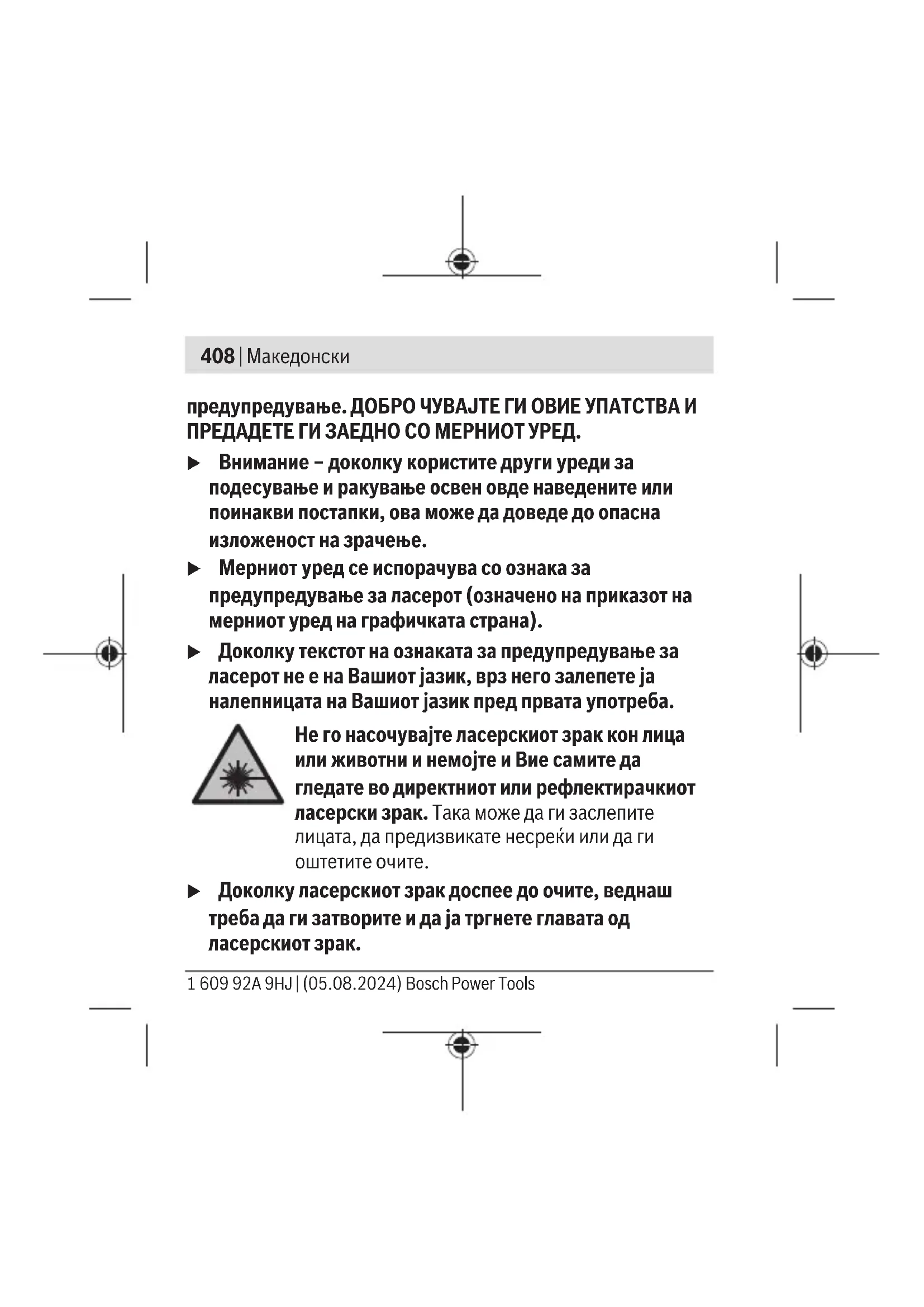

Безбедносни напомени Сите упатства треба да се прочитаат и да се внимава на нив, за да може безбедно и без опасност да работите со мерниот уред. Доколку мерниот уред не се користи согласно приложените инструкции, може да се наруши функцијата на вградените заштитни механизми во мерниот уред. Не ги оштетувајте налепниците за Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)408 | Македонски предупредување. ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА И ПРЕДАДЕТЕ ГИ ЗАЕДНО СО МЕРНИОТ УРЕД. u Внимание – доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење. u Мерниот уред се испорачува со ознака за предупредување за ласерот (означено на приказот на мерниот уред на графичката страна). u Доколку текстот на ознаката за предупредување за ласерот не е на Вашиот јазик, врз него залепете ја налепницата на Вашиот јазик пред првата употреба. Не го насочувајте ласерскиот зрак кон лица или животни и немојте и Вие самите да гледате во директниот или рефлектирачкиот ласерски зрак. Така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите очите. u Доколку ласерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од ласерскиот зрак. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsМакедонски | 409 u Не правете промени на ласерскиот уред. u Не ги користете ласерските заштитни очила (дополнителна опрема) како заштитни очила. Ласерските заштитни очила служат за подобро распознавање на ласерскиот зрак; сепак, тие не штитат од ласерското зрачење. u Не ги користете ласерските заштитни очила (дополнителна опрема) како очила за сонце или пак во сообраќајот. Ласерските очила не даваат целосна UV- заштита и го намалуваат препознавањето на бои. u Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал и само со оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на мерниот уред. u Не ги оставајте децата да го користат ласерскиот мерен уред без надзор. Без надзор, тие може да се заслепат себеси или други лица. u Не работете со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Мерниот уред создава искри, кои може да ја запалат правта или пареата. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)410 | Македонски Не го принесувајте магнетот во близина на импланти или други медицински уреди, на пр. пејсмејкери или инсулинска пумпа. Магнетотсоздава поле, кое може да ја наруши функцијата на имплантите или медицинските

u Држете го мерниот уред подалеку од магнетни носачи на податоци и уреди чувствителни на магнет. Поради влијанието на магнетот може да дојде до неповратно губење на податоците. Опис на производот и перформансите Видете ги илустрациите во предниот дел од упатството за

Употреба со соодветна намена Мерниот уред е наменет за одредување и проверка на хоризонтални и вертикални линии. Мерниот уред е погоден за користење во внатрешен простор. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsМакедонски | 411 Овој производ е потрошувачки ласерски производ во согласност со EN50689. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на мерниот уред на графичката страница. (1) Излезен отвор на ласерот за линиски режим (2) Прекинувач за вклучување/исклучување со избор на начинот на работа (3) Индикатор за позиција (4) Либела за хоризонтално израмнување (5) Либела за вертикално израмнување (6) Излезен отвор на ласерот за точкаст режим (7) Фиксирање на капакот од преградата за батерии (8) Капак на преградата за батерии (9)

(10) Натпис за предупредување на ласерот (11) Сериски број Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)412 | Македонски (12) Потпорна површина (алуминиумска) (13)

(14) Вртлива плоча на држачот (15) Магнетен држач за држачот (16)

(17) Прифат за стативот 1/4" на држачот (18)

Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Технички податоци Линиски ласер UniversalWallLevel Број на дел 3603F63J.. Работно поле до околу

Класа на ласер 2 Ласерска линија – Тип на ласер <4mW, 630–640nm – C₆ 4 – Отстапување 6mrad (целосен агол) Ласерска точка – Тип на ласер <1mW, 650–660nm – C₆ 1 – Отстапување 1,5mrad (целосен

0,16kg Димензии (должина× ширина× висина, без држач(13)) 159× 35× 24mm A) Работното поле може да се намали поради неповолни услови на околината (на пр. директна изложеност на сончеви зраци). B) при правилна положба на мерниот уред (види „Позиционирање на мерниот уред (видисликаA)“, Страница418).

кај 20–25°C D) Дадените вредности предвидуваат нормални до поволни услови на околината (на пр. нема вибрации, нема магла, нема чад, нема изложеност на сончеви зраци). По екстремни температури може да дојде до отстапување во точноста. E) Настануваат само неспроводливи нечистотии, но повремено се очекува привремена спроводливост предизвикана од кондензација. F) Тежина со ѕиден држач и без батерии/акумулаторски батерии Серискиот број (11) на спецификационата плочка служи за јасна идентификација на Вашиот мерен уред. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsМакедонски | 415 Снабдување со енергија на мерниот

Ставање/менување на батерии За работа со мерниот уред се препорачува користење на алкално-мангански батерии. За да го отворите капакот од преградата за батерии(8) притиснете на механизмот за заклучување(7) и извадете го капакот од преградата за батерии. Ставете ги батериите одн. акумулаторските батерии внатре. Притоа внимавајте на половите според приказот на внатрешната страна од преградата за батерии. Секогаш заменувајте ги сите батерии одеднаш. Користете само батерии од еден производител и со ист капацитет. u Доколку не сте го користеле мерниот уред подолго време, извадете ги батериите одн. акумулаторските батерии од мерниот уред. При подолго складирање, батериите и акумулаторските батерии во мерниот уред може да кородираат. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)416 | Македонски

Ставање во употреба u Заштитете го мерниот уред од влага и директно изложување на сончеви зраци. u Не го изложувајте мерниот уред на екстремни температури или температурни осцилации. На пр. не го оставајте долго време во автомобилот. При големи температурни осцилации, оставете го мерниот уред прво да се аклиматизира, пред да го ставите во употреба. При екстремни температури или температурни осцилации, прецизноста на мерниот уред може да се наруши. u Избегнувајте удари и превртувања на мерниот уред. Доколку се оштети мерниот уред, може да се наруши прецизноста. По тежок пад или удар, споредете ги ласерската линија за контрола со познатата хоризонтална или вертикална референтна линија. u За обележување користете ја секогаш средината на ласерската точка одн. ласерската линија. Големината на ласерската точка одн. ширината на ласерската линија се менува согласно растојанието. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsМакедонски | 417 Вклучување/исклучување За вклучување на мерниот уред во точкест режим, притиснете го прекинувачот за вклучување/исклучување(2) една позиција кон ласерските излезни отвори (позиција на прекинувачот●). За вклучување на точкест режим, притиснете го прекинувачот за вклучување/исклучување(2) докрај во насока на ласерските излезни отвори (позиција на прекинувачот—). Во зависност од начинот на работа, веднаш по вклучувањето мерниот уред испушта ласерски зрак од излезниот отвор(6) (точкест режим) или(1) (линиски режим). u Не го насочувајте зракот светлина кон лица или животни и не погледнувајте директно во него, дури ни од голема оддалеченост. За исклучување на мерниот уред притиснете го прекинувачот за вклучување/исклучување(2) докрај во насока наOFF. u Не го оставајте вклучениот мерен уред без надзор и исклучете го по употребата. Другите лица може да се заслепат од ласерскиот зрак. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)418 | Македонски Позиционирање на мерниот уред (видисликаA) Наведената точност во нивелирањето може да се постигне само доколку мерниот уред е правилно позициониран: – При хоризонтално израмнување со помош на либелата за хоризонтално израмнување(4) алуминиумската потпорна површина(12) на мерниот уред мора да покажува надолу. – При вертикално израмнување со помош на либелата за вертикално израмнување(5) ласерските излезни отвори(6) и(1) мора да покажуваат нагоре и алуминиумската потпорна површина(12) на мерниот уред мора да покажува налево. Можности за примена Израмнување со помош на ласерската линија (линиски

Во линеарен режим, може да ги порамните објектите на ѕидовите, на пример: – хоризонтално еден до друг (со мерниот уред поставен хоризонтално), – вертикално еден врз друг (со мерниот уред поставен вертикално), 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsМакедонски | 419 – под кој било агол (со мерниот уред порамнет со вртливата плоча(14) на држачот). Ставете го мерниот уред со магнетот(9) директно на вертикална магнетна површина или користете го држачот(13). Постојат2 опции за прицврстување на држачот(13) на ѕидот: – Прикачете на место (видисликаB): поставете го држачот(13) на ѕид. Вметнете ги испорачаните иглички(18) низ отворите во држачот во ѕидот (вертикално или под агол од45° во зависност од состојбата

– Закачување: поставете го држачот(13) со отворот на задната страна на завртка или шајка што малку стрчи од ѕидот. Задниот дел на држачот мора да лежи на ѕидот. Погрижете се држачот(13) да биде добро прицврстен на ѕидот. Поставете го мерниот уред со магнетот(9) на магнетниот држач(15) на држачот. Напомена: хоризонталното израмнување со помош на ласерската линија е возможно само на ѕидот, на којшто е поставен мерниот уред. Дури и ако ласерската линија може да Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)420 | Македонски се види на соседните ѕидови, таа не мора да биде хоризонтално поставена на ѕидовите. Порамнете под кој било агол (видисликиC): порамнете го мерниот уред хоризонтално на држачот. Потоа свртете ја вртливата плоча(14) на држачот, така што ознаката0° да биде под индикаторот за позиција(3) на мерниот уред. Сега свртете го мерниот уред така што индикаторот за позиција(3) да покажува кон саканиот агол на вртливата

Пренесување/проверка на висини со помош на ласерската точка (точкаст режим) (видисликаD) Поставете го држачот(13) со 1/4"-прифатот на стативот(17) на навојот на стативот(16) или обичен фото статив. Зацврстете го држачот со завртка за фиксирање на стативот. Порамнете ја главата на стативот хоризонтално. Поставете го мерниот уред со магнетот(9) на магнетниот држач(15) на држачот и порамнете го хоризонтално. Со помош на ласерската точка може да израмнувате на пр. приклучници на различни ѕидови или куки за закачување на гардеробата на иста висина. За да го направите ова, свртете ја главата на стативот со монтираниот држач. По ротацијата, 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsМакедонски | 421 проверете дали нивото за хоризонталното порамнување(4) е сè уште центрирано. Ако тоа не е случај, поправете го хоризонталното порамнување на главата на стативот или мерниот уред и повторете ја ротацијата. Проверка на хоризонталата/вертикалата со помош на либела (видисликаE) На тој начин мерниот уред може да се користи како васер-вага за проверка на хоризонтали или вертикали, на пр., за да се постави рамно една машина за перење или еден фрижидер. Поставете го мерниот уред со алуминиумската потпорна површина(12) хоризонтално или вертикално на површината којашто треба да се провери. Погрижете се мерниот уред да биде поставен правилно. Одржување и сервис Одржување и чистење Постојано одржувајте ја чистотата на мерниот уред. Не го потопувајте мерниот уред во вода или други течности. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)422 | Македонски Избришете ги нечистотиите со влажна мека крпа. Не користете средства за чистење или раствори. Редовно чистете ги површините околу излезниот отвор на ласерот и притоа внимавајте на влакненцата. Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлодирани цртежи и информации за резервни делови може да се најдат и на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе Ви помогне доколку имате прашања за нашите производи и опрема. За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот. Северна Македонија Д.Д.Електрис Сава Ковачевиќ 47Њ, број 3 1000 Скопје Е-пошта: dimce.dimcev@servis-bosch.mk Интернет: www.servis-bosch.mk 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsМакедонски | 423 Тел./факс: 02/ 246 76 10 Моб.: 070 595 888 Д.П.Т.У “РОЈКА” Јани Лукровски бб; Т.Ц Автокоманда локал 69 1000 Скопје Е-пошта: servisrojka@yahoo.com Тел: +389 2 3174-303 Моб: +389 70 388-520, -530 Дополнителни адреси за сервиси може да се најдат на: www.bosch-pt.com/serviceaddresses Отстранување Мерните уреди, акумулаторите/батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив

Не ги фрлајте мерните уреди и батериите во домашната канта за ѓубре! Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)424 | Srpski Само за земјите од ЕУ: Мерните алати што веќе не се употребливи и се неисправни или користени акумулаторски батерии/батерии мора да се фрлаат посебно. Користете ги предвидените системи за
