BEDIENUNGSANLEITUNG UniversalWallLevel BOSCH

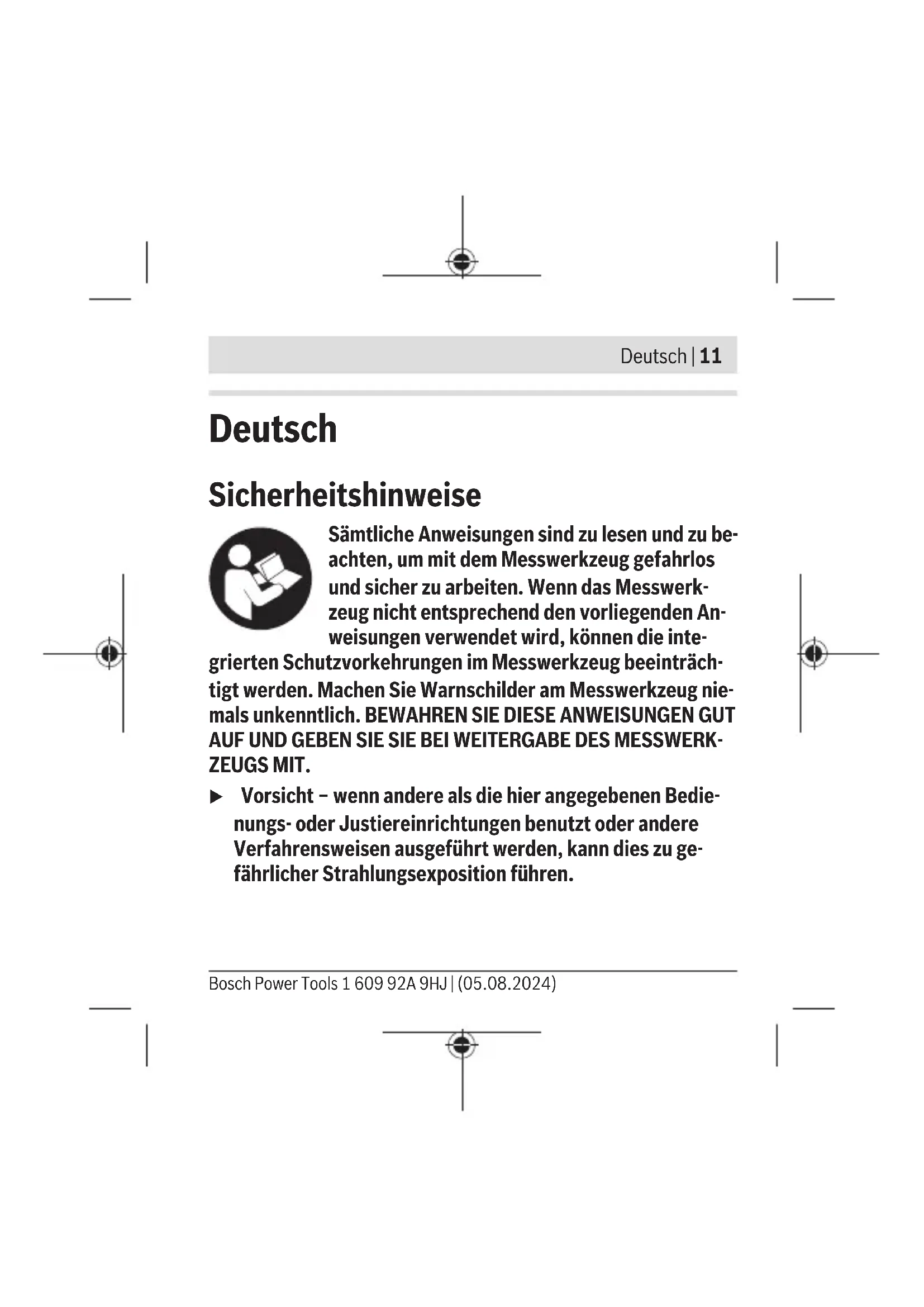

Samtliche Anweisungen sind zulesen und zu be-achten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, konnen die inte

grierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

Vorsicht - wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführrt werden, kann dies zu gefährlicher Strahlungsexposition führen.

12 | Deutsch

Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).
Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkleben Sieihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch konnen Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.

Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopf sofort aus dem Strahl zu bewegen.
▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.

1609 92A 9HJ| (05.08.2024) Bosch Power Tools

Deutsch|13

Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straβenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie konnten unbeabsichtigt andere Personen oder sich selbstblenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug konnen Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Bringen Sie den Magnet nicht in die Höhe von Implantaten oder sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch den Magnet wird ein Feld erzeugt,

14 | Deutsch

das die Funktion von Implantaten oder medizinischen Geräten beeinträchtigen kann.

Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete kann es zu irreversiblen Datenverlusten kommt.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten und senkrechten Linien.
Das Messwerkzeug ist zur Verwendung im Innebereich geeignet.
Dieses Produkt ist ein Verbraucher-Laser-Produkt gemäß EN 50689.

1609 92A 9HJ| (05.08.2024) Bosch Power Tools

Deutsch | 15

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) Laser-Austrittsöffnung für Linienbetrieb
(2) Ein-/Ausschalter mit Wahl der Betriebsart
(3) Positionszeiger
(4) Libelle für waagerechtes Ausrichten
(5) Libelle für senkrechts Ausrichten
(6) Laser-Austrittsöffnung für Punktbetrieb
(7) Arretierung des Batteriefachdeckels
(8) Batteriefachdeckel
(9) Magnet
(10) Laser-Warnschild
(11) Seriennummer
(12) Auflagefläche (Aluminium)
(13) Halterung
(14) Drehscheibe der Halterung

Bosch Power Tools 1609 92A 9HJ| (05.08.2024)

16 | Deutsch

(15) Magnetaufnahme der Halterung
(16) Stativ a)
(17) Stativaufnahme 1/4 an der Halterung
(18) Pin

a) Dieses Zubehör besteht nicht zum Standard-Lieferumfang.

Technische Daten

Linienlaser UniversalWallLevel
Sachnummer	3 603 F63 J..
Arbeitsbereich bis ca. A)
- Linienbetrieb (mit Halterung (13))	5 m
- Punktbetrieb 20 m
Nivelliergenauigkeit B)C)D)	±0,5 mm/m
Betriebstemperatur -10 °C ... +40 °C
Lagertemperatur -20 °C ... +70 °C
max. Einsatzhöhe über Bezugshöhe 2000 m
relative Luftfeuchte max. 90 %

1609 92A 9HJ| (05.08.2024) Bosch Power Tools

Deutsch|17

Linienlaser UniversalWallLevel
Verschmutzungsgrad entsprechend IEC 61010-1	2E)
Laserklasse 2
Laserlinie
- Lasertyp < 4 mW, 630-640 nm
- C64
- Divergenz 6 mrad (Vollwinkel)
Laserpunkt
- Lasertyp < 1 mW, 650-660 nm
- C61
- Divergenz 1,5 mrad (Vollwinkel)
Batterien (Alkali-Mangan) 2 × 1,5 V LRO3 (AAA)
Akkus (NiMH) 2 × 1,2 V HR03 (AAA)
Betriebsdauer ca.°	10 h
GewichtF)	0,16 kg

Bosch Power Tools 1609 92A 9HJ | (05.08.2024)

18 | Deutsch

Linienlaser UniversalWallLevel

Maße (Lange × Breite × Höhe, ohne

159 × 35 × 24 ~mm

Halterung (13))

A) Der Arbeitsbereich kann durch ungündige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringgert werden.
B) bei richtiger Lage des Messwerkzeugs (siehe „Messwerkzeug positionen (siehe Bild A)“, Seite 22)
C)bei20-25℃
D) Die angegebenen Werte setzen normale bis günstige Umgebungsbedingungen (z.B. keine Vibration, kein Nebel, kein Rauch, keine direkte Sonneneinstrahlung) voraus. Nach starken Temperaturschwankungen kann es zu Genauigkeitsabweichungen kommt.
E) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jeder gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.
F) Gewicht mit Wandhalterung und ohne Batterien/Akkus
Zur eindeutigen Identifizierung Ihr's Messwerkzeugs dient die Seriennummer (11) auf dem Typenschild.

Energieversorgung Messwerkzeug

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien oder Akkus empfohlen.

Zum Öffnen des Batteriefachdeckels (8) drücken Sie auf die Arretierung (7) undnehmen den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein.

Achten Sie damit auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.

Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batterien oder Akkus eines Herstellers und mit gleicher Kapazität.

▶ Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es längerere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lagerung im Messwerkzeug korrodieren.

Betrieb

Inbetriebnahme

Schützen Sie das Messwerkzeug vor Nisse und direkter Sonneneinstrahlung.
- Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht langere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betriebnehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Prazision des Messwerkzeugs beeinträchtigt werden.
- Vermeiden Sie heftige Stöbe oder Stürze des Messwerkzeugs. Durch Beschädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einerbekannten waagerechten oder senkrechten Referenzlinie.
Verwenden Sie immer nur die Mitte des Laserpunktes bzw. der Laserlinie zum Markieren. Die große des Laserpunktes bzw. die Breite der Laserlinieändern sich mit der Entfernung.

1609 92A 9HJ| (05.08.2024) Bosch Power Tools

Deutsch|21

Ein-/Ausschalten

Zum Einsatz des Messwerkzeugs im Punktbetrieb schieben Sie den Ein-/Ausschalter (2) eine Stufe in Richtung Laser-Austrittsöffnungen (Schalterposition ).

Zum Einsatz im Linienbetrieb schieben Sie den Ein-/ Ausschalter (2) bis zum Anschlag in Richtung Laser-Austrittsöffnungen (Schalterposition -).

Das Messwerkzeug sendet sofort nach dem Einsatz je nach gewähler Betriebsart einen Laserstrahl aus der Austrittsöffnung (6) (Punktbetrieb) oder (1) (Linienbetrieb).

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Laserstrahl, auch nicht aus großerer Entfernung.
Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) bis zum Anschlag in Richtung OFF.
Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen konnten vom Laserstrahl geblendet werden.

22 | Deutsch

Messwerkzeug positionieren (siehe Bild A)

Die angegebene Nivelliergenauigkeit kann nur erreicht werden, wenn das Messwerkzeug richtig positioniert wird:

• Bei der waagerechten Ausrichtung mithilfe der Libelle für waagerechtes Ausrichten (4) muss die Aluminium-Auflagefläche (12) des Messwerkzeugs nach unten zeigen.
• Bei der senkrechten Ausrichtung mithilfe der Libelle für senkrechten (5) mussen die Laser-Austrittsöffnungen (6) und (1) nach oben und die Aluminium-Auflagefläche (12) des Messwerkzeugs nach links zeigen.

Anwendungsmöglichkeiten

Ausrichten mittels Laserlinie (Linienbetrieb)

Im Linienbetrieb konnen Sie z.B. Gegenstände an Wänden ausrichten:

• waagerecht nebeneinander (Messwerkzeug waagerecht positioniert),
• senkrecht übereinander (Messwerkzeug senkrecht positioniert),

Deutsch|23

• in beliebigem Winkel (Messwerkzeug mit der Drehscheibe (14) der Halterung ausgericht

Setzen Sie das Messwerkzeug mit dem Magnet (9) direkt auf eine senkrechte magnetische Flüche oder verwenden Sie die Halterung (13).

Für die Befestigung der Halterung (13) an der Wand gibt es 2 Möglichkeiten:

• Anpinnen (siehe Bild B): Setzen Sie die Halterung (13) auf die Wand. Stecken Sie die mitgelieferten Pins (18) durch die Aussparungen der Halterung in die Wand (je nach Wandbeschaffenheit senkrecht oder im Winkel von 45^ ).
• Aufhängen: Setzen Sie die Halterung (13) mit der Aussparung auf der Rückseite auf eine Schraube oder einen Nagel, die leicht aus der Wand hersausstehen. Die Rückseite der Halterung muss an der Wand anliegen.

Achten Sie auf eine sichere Befestigung der Halterung (13) auf der Wand. Setzen Sie das Messwerkzeug mit dem Magnet (9) auf die Magnetaufnahme (15) der Halterung.

Hinweis: Waagerechtes Ausrichten mithilfe der Laserlinie ist nur an der Wand möglich, auf der das Messwerkzeug befestigt wurde.

24 | Deutsch

Selbst wenn die Laserlinie auf anliegenden Wänden zu sehen ist, verläuft sie auf diesen Wänden nicht zwingend waagerecht.

Ausblichen in beliebigen Winkeln (siehe Bild C): Richten Sie das Messwerkzeug auf der Halterung waagerecht aus. Drehen Sie dann die Drehscheibe (14) der Halterung so, dass die Markierung 0^ unter dem Positionszeiger (3) des Messwerkzeugs liegt. Drehen Sie nun das Messwerkzeug so, dass der Positionszeiger (3) auf den gewünschten Winkel auf der Drehscheibe zeigt.

Höhen mittels Laserpunkt übertragen/überprüfen (Punktbetrieb) (siehe Bild D)

Setzen Sie die Halterung (13) mit der 1/4 -Stativaufnahme (17) auf das Gewinde des Stativs (16) oder eines handelsüblichen Fotostativs. Schrauben Sie die Halterung mit der Feststellschraube des Stativs fest. Richten Sie den Stativkopf waagerecht aus.

Setzen Sie das Messwerkzeug mit dem Magnet (9) auf die Magnetaufnahme (15) der Halterung und richten Sie es waagerecht aus.

Mithilfe des Laserpunktes konnen Sie zum Beispiel Steckdosen an entsprechenden Wänden oder Haken einer Garderobe jeweils auf gleicher Höhe ausrichten. Drehen Sie dazu den Stativ-

Deutsch | 25

kopf mit der montierten Halterung. Kontrollieren Sie nach der Drehung, ob die Libelle für waagerechtes Ausrichten (4) noch mittig ist. Ist das nicht der Fall, dann korrigieren Sie die waagerechte Ausrichtung des Stativkopfs bzw. des Messwerkzeugs und wiederholen die Drehung.

Waagerechte/Senkrechte mittels Libellen überprüfen (siehe Bild E)

Sie können das Messwerkzeug wie eine Wasserwaage zur Überprüfung von Waagerechten oder Senkrechten einsetzen, zum Beispiel, um eine Waschmaschine oder einen KühlschrankGRADE aufzustellen.

Setzen Sie das Messwerkzeug mit der Aluminium-Auflagefläche (12) waagerecht auf oder senkrecht an die zu prüfende Oberfläche. Achten Sie auf die korrekte Positionierung des Messwerkzeugs.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Bosch Power Tools 1609 92A 9HJ| (05.08.2024)

26 | Deutsch

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achtenden Sie damit auf Fusseln.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ohnen offen bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produktsa.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

1609 92A 9HJ| (05.08.2024) Bosch Power Tools

Deutsch|27

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Messwerkzeuge, Akkus/Batterien, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Bosch Power Tools 1609 92A 9HJ| (05.08.2024)

28 | Deutsch

Nur für EU-Länder:

Nicht mehr gebrauchsfähige Messwerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme.

Bei unsachgemäß Entsorgung konnen Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden{naher beschreiben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Ge

1609 92A 9HJ| (05.08.2024) Bosch Power Tools

Deutsch|29

rataert, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern Dort durch Auslieferung die Abgabe erfolgt: In thisem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

1. auf Verlangen des Endnutzers Altgeräte, die in keiner äußerten Abmessung länger als 25 cm sind, im Einzelhandelsgesellschaft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknnpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektround Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen,

Bosch Power Tools 1609 92A 9HJ (05.08.2024)

30 | Deutsch

wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußerten Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußerten Abmessung größter als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neuen Gerät zu kaufen.
