ПОСІБНИК КОРИСТУВАЧА UniversalWallLevel BOSCH

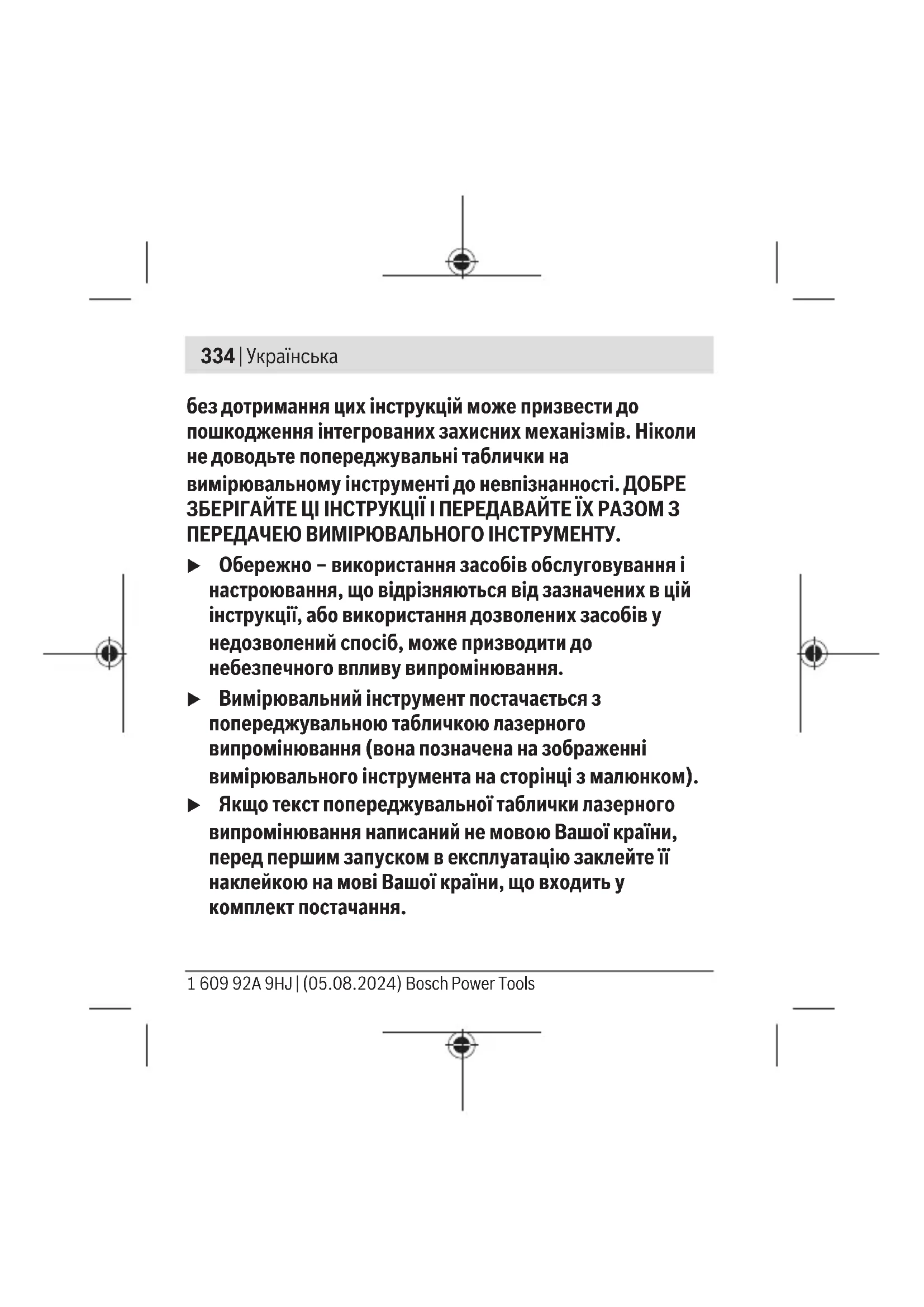

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним інструментом безпечно та надійно. Використання вимірювального інструмента Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)334 | Українська без дотримання цих інструкцій може призвести до пошкодження інтегрованих захисних механізмів. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ІНСТРУКЦІЇ І ПЕРЕДАВАЙТЕ ЇХ РАЗОМ З ПЕРЕДАЧЕЮ ВИМІРЮВАЛЬНОГО ІНСТРУМЕНТУ. u Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечного впливу випромінювання. u Вимірювальний інструмент постачається з попереджувальною табличкою лазерного випромінювання (вона позначена на зображенні вимірювального інструмента на сторінці з малюнком). u Якщо текст попереджувальної таблички лазерного випромінювання написаний не мовою Вашої країни, перед першим запуском в експлуатацію заклейте її наклейкою на мові Вашої країни, що входить у комплект постачання. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsУкраїнська | 335 Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь. Він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі. u У разі потрапляння лазерного променя в око, навмисне заплющіть очі і відразу відверніться від променя. u Нічого не міняйте в лазерному пристрої. u Не використовуйте окуляри для роботи з лазером (приладдя) як захисні окуляри. Окуляри для роботи з лазером забезпечують краще розпізнавання лазерного променю, однак не захищають від лазерного випромінювання. u Не використовуйте окуляри для роботи з лазером (приладдя) як сонцезахисні окуляри та не вдягайте їх, коли ви знаходитеся за кермом. Окуляри для роботи з лазером не забезпечують повний захист від УФ променів та погіршують розпізнавання кольорів. u Віддавайте вимірювальний інструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)336 | Українська вимірювальний прилад і надалі буде залишатися

u Не дозволяйте дітям використовувати лазерний вимірювальний інструмент без нагляду. Діти можуть ненавмисне засліпити себе чи інших людей. u Не працюйте з вимірювальним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари. Не встановлюйте магніт поблизу імплантантів і інших медичних апаратів, напр., кардіостимуляторів і інсулінових помп. Магніт створює поле, що може негативно впливати на функціональну здатність імплантантів і інсулінових помп. u Тримайте вимірювальний інструмент на відстані від магнітних носіїв даних і чутливих до магнітних полів приладів. Вплив магнітів може призвести до необоротної втрати даних. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsУкраїнська | 337 Опис продукту і послуг Будь ласка, дотримуйтеся малюнків, розташованих на початку інструкції з експлуатації. Призначення приладу Вимірювальний прилад призначений для утворення і перевірки горизонтальних і вертикальних ліній. Вимірювальний прилад призначений для використання всередині приміщень. Це споживчий лазерний виріб відповідно до стандарту EN50689. Зображені компоненти Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком. (1) Вихідний отвір для лазерного променя для лінійного

(2) Вимикач з вибором режимів роботи (3) Вказівник положення Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)338 | Українська (4) Рівень для горизонтального вирівнювання (5) Рівень для вертикального вирівнювання (6) Вихідний отвір для лазерного променя для точкового

(7) Фіксатор кришки секції для акумуляторних батарейок (8) Кришка секції для батарейок (9)

(10) Попереджувальна табличка для роботи з лазером (11) Серійний номер (12) Опорна поверхня (алюмінієва) (13)

(14) Поворотний механізм кріплення (15) Магнітний тримач для кріплення (16)

(17) Гніздо під штатив 1/4" на кріпленні (18)

Це приладдя не входить до стандартного комплекту поставки. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsУкраїнська | 339 Технічні дані Лінійний лазер UniversalWallLevel Товарний номер 3603F63J.. Робочий діапазон прибл. до

– Лінійний режим (з кріпленням(13))

– Точковий режим 20м Точність нівелювання B)C)D) ±0,5мм/м Робоча температура –10°C…+40°C Температура зберігання –20°C…+70°C Макс. висота використання над контрольною висотою 2000м Відносна вологість повітря макс. 90% Ступінь забрудненості відповідно до IEC61010-1

Клас лазера 2 Лазерна лінія Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)340 | Українська Лінійний лазер UniversalWallLevel – Тип лазера <4мВт, 630−640нм – C₆ 4 – Розходження 6мрад (повний кут) Лазерна точка – Тип лазера <1мВт, 650−660нм – C₆ 1 – Розходження 1,5мрад (повний кут) Акумуляторні батарейки (лужно- марганцеві) 2×1,5ВLR03(AAA) Акумулятори (нікель- металогідридні) 2×1,2В HR03(AAA) Робочий ресурс прибл.

0,16кг 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsУкраїнська | 341 Лінійний лазер UniversalWallLevel Розміри (довжина× ширина× висота, без кріплення (13)) 159× 35× 24мм A) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні промені). B) у разі правильного положення вимірювального інструмента (див. „Позиціонування вимірювального інструмента (див.мал.A)“, Сторінка345).

при 20–25°C D) Для вказаних значень умови навколишнього середовища повинні бути у діапазоні від нормальних до сприятливих (напр., відсутність вібрації, відсутність туману, відсутність диму, відсутність прямих сонячних променів). Після сильних перепадів температури можливе відхилення у точності. E) Зазвичай присутнє лише непровідне забруднення. Проте, як правило, виникає тимчасова провідність через конденсацію. F) Вага з настінним кріпленням і без батарейок/акумуляторів Однозначна ідентифікація вимірювального інструмента можлива за допомогою серійного номера (11) на заводській табличці. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)342 | Українська Живлення вимірювального інструмента Вставлення/заміна батарейок У вимірювальному приладі рекомендується використовувати лужно-марганцеві батарейки або акумуляторні батареї. Щоб відкрити кришку секції для батарейок(8), натисніть на фіксатор(7) і зніміть кришку секції для батарейок. Встановіть батарейки або акумуляторні батареї. При цьому звертайте увагу на правильну направленість полюсів, як це показано всередині секції для батарейок. Завжди міняйте одночасно всі батарейки/акумуляторні батареї. Використовуйте лише батарейки або акумуляторні батареї одного виробника і однакової ємності. u Виймайте батарейки або акумуляторні батареї з вимірювального інструмента, якщо тривалий час не будете користуватися ним. При тривалому зберіганні батарейки або акумуляторні батареї можуть кородувати у вимірювальному інструменті. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsУкраїнська | 343

Початок роботи u Захищайте вимірювальний прилад від вологи і сонячних промeнів. u Не допускайте впливу на вимірювальний інструмент екстремальних температур або температурних перепадів. Наприклад, не залишайте його надовго в автомобілі. Якщо вимірювальний інструмент зазнав впливу великого перепаду температур, перш ніж використовувати його, дайте його температурі стабілізуватися. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу. u Уникайте сильних поштовхів і падіння вимірювального інструмента. Пошкодження вимірювального інструменту можуть позначатися на його точності. Перевірте після сильного поштовху або падіння лазерну лінію за відомою горизонтальною або вертикальною реперною лінією. u Для позначення завжди використовуйте середину лазерної точки або лазерної лінії. Розмір лазерної точки/ лазерної лінії змінюється в залежності від відстані. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)344 | Українська Вмикання/вимикання Щоб увімкнути вимірювальний інструмент в точковому режимі, пересуньте вимикач(2) на один крок у напрямку до вихідних отворів лазерного променю (положення перемикача●). Щоб увімкнути лінійний режим, посуньте вимикач(2) до упору в напрямку до вихідних отворів лазерного променю (положення перемикача—). Одразу після вмикання залежно від режиму роботи вимірювальний інструмент випромінює лазерний промінь з отвору для виходу лазерного променя(6) (точковий режим) або (1) (лінійний режим). u Не спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої

Щоб вимкнути вимірювальний інструмент, посуньте вимикач (2) до упору в напрямку OFF. u Не залишайте увімкнутий вимірювальний інструмент без догляду, після закінчення роботи вимикайте вимірювальний інструмент. Інші особи можуть бути засліплені лазерним променем. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsУкраїнська | 345 Позиціонування вимірювального інструмента (див.мал.A) Зазначена точність нівелювання може бути досягнута лише за умови правильного розташування вимірювального інструменту: – При горизонтальному вирівнюванні за допомогою рівня для горизонтального вирівнювання(4) алюмінієва опорна поверхня(12) вимірювального інструмента повинна дивитися донизу. – При вертикальному вирівнюванні за допомогою рівня для вертикального вирівнювання(5) вихідні отвори для лазерного променя(6) і (1) повинні бути спрямовані вгору, а алюмінієва опорна поверхня(12) вимірювального інструмента повинна бути спрямована вліво. Можливі варіанти застосування Вирівнювання за лазерною лінією (лінійний режим) У лінійному режимі можна вирівнювати об'єкти на стінах,

– горизонтально один біля одного (вимірювальний інструмент розташований горизонтально), Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)346 | Українська – вертикально один над одним (вимірювальний інструмент розташований вертикально), – під будь-яким кутом (вимірювальний інструмент з поворотним механізмом кріплення(14)). Помістіть вимірювальний інструмент з магнітом(9) безпосередньо на вертикальну магнітну поверхню або використовуйте кріплення(13). Для встановлення кріплення(13) на стіну передбачено 2варіанти: – Штифт (див. мал.B): Помістіть кріплення(13) на стіну. Вставте штифти(18) з комплекту постачання через поглиблення в кріпленні в стіну (вертикально або під кутом 45° залежно від стану стіни). – Підвішування: Помістіть кріплення(13) з виїмкою ззаду на шуруп або цвях, який трохи виступає зі стіни. Задня частина кріплення повинна впиратися в стіну. Переконайтеся, що кріплення(13) надійно прикріплене до стіни. Помістіть вимірювальний інструмент з магнітом(9) на магнітний тримач(15) для кріплення. Вказівка: Горизонтальне вирівнювання за допомогою лазерної лінії можливе лише на стіні, до якої прикріплений 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsУкраїнська | 347 вимірювальний інструмент. Навіть якщо лазерну лінію видно на сусідніх стінах, вона не обов'язково проходить горизонтально на них. Вирівнювання під будь-яким кутом (див. мал.C): Вирівняйте вимірювальний інструмент горизонтально на кріпленні. Потім поверніть поворотний механізм кріплення(14) так, щоб відмітка 0° була під вказівником положення(3) вимірювального інструменту. Поверніть вимірювальний інструмент так, щоб вказівник положення(3) вказував на поворотний механізм кріплення. Перенесення/перевірка висоти за допомогою лазерної точки (точковий режим) (див.мал.D) Встановіть кріплення(13) за допомогою гнізда під штатив 1/4"(17) на різьбу штатива(16) або стандартного фотоштатива. Зафіксуйте кріплення кріпильним гвинтом штатива. Вирівняйте головку штатива горизонтально. Помістіть вимірювальний інструмент з магнітом(9) на магнітний тримач для кріплення(15) і вирівняйте його по горизонталі. За допомогою лазерної точки можна, напр., вирівняти по висоті розетки на різних стінах або гачки на гардеробі. Для Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)348 | Українська цього поверніть головку штатива за допомогою встановленого кріплення. Після обертання перевірте, чи лінія для вирівнювання по горизонталі(4) все ще знаходиться в центрі. Якщо це не так, виправте горизонтальне вирівнювання головки штатива або вимірювального інструменту і повторіть

Перевірка горизонтальної/вертикальної площини за допомогою рівнів (див.мал.E) Ви можете використовувати вимірювальний інструмент як рівень для перевірки горизонтальної або вертикальної площини, напр., для того, щоб поставити рівно пральну машину або холодильник. Приставте вимірювальний інструмент алюмінієвою опорною поверхнею(12) горизонтально або вертикально до поверхні, яку потрібно перевірити. Переконайтеся, що вимірювальний інструмент розташований правильно. 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsУкраїнська | 349 Технічне обслуговування і сервіс Технічне обслуговування і очищення Завжди тримайте вимірювальний прилад в чистоті. Не занурюйте вимірювальний прилад у воду або інші рідини. Витирайте забруднення вологою м’якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників. Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Складальні креслення та інформація про запасні частини також розташовані на: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)350 | Українська У разі всіх додаткових запитань та замовлення запчастин, будь ласка, обов’язково зазначайте 10-значний номер для замовлення, наведений на заводській табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk 1 609 92A 9HJ | (05.08.2024) Bosch Power ToolsУкраїнська | 351 Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Подальші сервісні адреси наведені на: www.bosch-pt.com/serviceaddresses

Вимірювальні інструменти, акумулятори/батареї, приладдя і упаковку треба здавати на екологічно чисту повторну

Не викидайте вимірювальні інструменти і акумуляторні батареї/батарейки в побутове сміття! Лише для країнЄС: Непридатну до використання та дефектну вимірювальну техніку, а також використані акумуляторні батареї/батареї необхідно утилізувати окремо. Скористайтеся передбаченими для цього системами збору. У разі неправильної утилізації відпрацьоване електричне та електронне обладнання може мати шкідливий вплив на Bosch Power Tools 1 609 92A 9HJ | (05.08.2024)352 | Қазақ навколишнє середовище та здоров'я людей через можливу наявність небезпечних речовин.
