MODE D'EMPLOI RoboCut XL600 SCHEPPACH

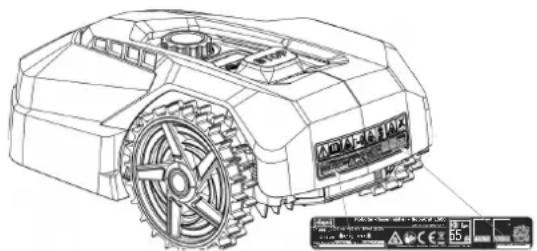

Explication des symboles sur le produit
L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-mêmes ne permettent pas d'éliminer les risques et ne dispensent pas de prendre des mesures adaptées pour la prévention des accidents.
| Lisez le mode d'emploi et observer les consignes de sécurité avant de procéder à la mise en service! |
| Avertissement! Arrêtez le produit avant de le soulever ou d'intervenir dessus. |
| Danger lié à la projection de pieces pendant le fonctionnement. Restez à distance suffisante du produit lorsqu'il est en cours de fonctionnement. |
| Tenez vos mains et pieds à distance des lames en rotation. Ne montez pas et ne vous asseyez pas sur le produit. |
| ProtégEZ la batterie de la chaleur et du feu. |
| ProtégEZ la batterie de l'eau et de l'humidité. |
| Sécurité produit |
| Classe de protection II |
| Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. |
| Bouton « POWER ON/OFF » (bouton marche/arrêt) |
| Bouton de démarriage/bouton de sélection (vers le haut) |
| Bouton Home (retour à la station de charge)/bouton de sélection (vers le bas) |
| Bouton OK |
| Réglage du code PIN |
| Réglage de la date/l'heure |
| WiFi (W-Lan) |
| Bluetooth |
| Le produit respecte les directives Européennes en vigueur. |
| Le produit respecte les directives serbes en vigueur. |
Table des matières : Page :
- Introduction 46
- Description du produit 46
- Fournitures 46
- Utilisation conforme 46
- Consignes de sécurité 47
- Caractéristiques techniques 49
- Déballage 50
- Structure/avant mise en service 50
- Mise en service/réglages 53 10. Nettoyage 57
- Transport 57
- Stockage/hivernage 57
- Maintenance/mise à jour 57
- Élimination et recyclage 58
- Dépannage/codes d'erreur 60
- Déclaration de conformité 436

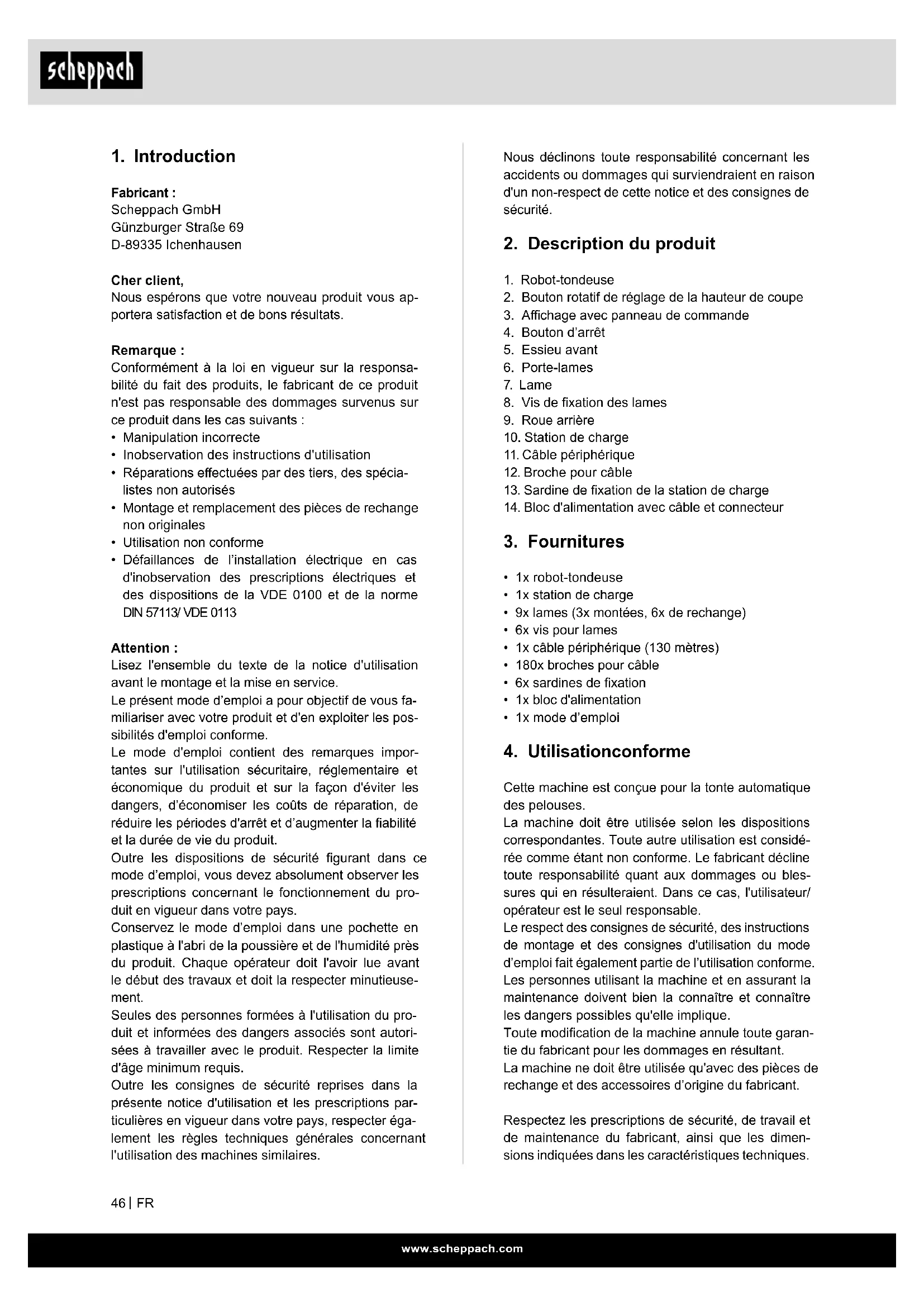

1. Introduction
Fabricant :
Scheppach GmbH
Günzburgerstraße 69
D-89335 Ichenhausen
Cher client,
Nous espérons que votre nouveau produit vous apportera satisfaction et de bons résultats.
Remarque :
Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de ce produit n'est pas responsable des dommages survenus sur ce produit dans les cas suivants :
- Manipulation incorrecte
- Inobservation des instructions d'utilisation
- Réparations effectuées par des tiers, des spécialistes non autorisés
- Montage et remplacement des pièces de rechange non originales
- Utilisation non conforme
- Défaillances de l'installation électrique en cas d'inobservation des prescriptions électriques et des dispositions de la VDE 0100 et de la norme DIN 57113/VDE 0113
Attention :
Lisez l'ensemble du texte de la notice d'utilisation avant le montage et la mise en service.
Le présent mode d'emploi a pour objectif de vous familiariser avec votre produit et d'en exploiter les possibilités d'emploi conforme.
Le mode d'emploi contient des remarques importantes sur l'utilisation sécuritaire, réglementaire et économique du produit et sur la façon d'éviter les dangers, d'économiser les coûts de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie du produit.
Outre les dispositions de sécurité figurant dans ce mode d'emploi, vous devez absolument observer les prescriptions concernant le fonctionnement du produit en vigueur dans votre pays.
Conservez le mode d'emploi dans une pochette en plastique à l'abri de la poussière et de l'humidité près du produit. Chaque opérateur doit l'avoir lue avant le début des travaux et doit la respecter minutieusement.
Seules des personnes formées à l'utilisation du produit et informées des dangers associés sont autorisées à travailler avec le produit. Respectez la limite d'âge minimum requise.
Outre les consignes de sécurité reprises dans la présente notice d'utilisation et les prescriptions particulières en vigueur dans votre pays, respectez également les règles techniques générales concernant l'utilisation des machines similaires.
Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviennent en raison d'un non-respect de cette notice et des consignes de sécurité.
2. Description du produit
- Robot-tondeuse
- Bouton rotatif de réglage de la hauteur de coupe
- Affichage avec panneau de commande
- Bouton d'arrêt
- Essieu avant
- Porte-lames
- Lame
- Vis de fixation des lames
- Roue arrête
- Station de charge
- Câble périphérique
- Broche pour câble
- Sardine de fixation de la station de charge
- Bloc d'alimentation avec câble et connecteur
3. Fournitures
- 1x robot-tondeuse
- 1x station de charge
- 9 lames (3 montées, 6 de rechange)
- 6 vis pour lames
- 1 câble périphérique (130 mètres), 180 broches pour câble
- 6 sardines de fixation
- 1 bloc d'alimentation
- 1 mode d'emploi
Cette machine est conçue pour la tonte automatique des pelouses.
La machine doit être utilisée selon les dispositions correspondantes. Toute autre utilisation est considérée comme non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur/opérateur est le seul responsable.
Le respect des consignes de sécurité, des instructions de montage et des consignes d'utilisation du mode d'emploi fait également partie de l'utilisation conforme.
Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître et connaître les dangers possibles qu'elle implique.
Toute modification de la machine annule toute garantie du fabricant pour les dommages en résultant.
La machine ne doit être utilisée qu'avec des pièces de rechange et des accessoires d'origine du fabricant.
Respectez les prescriptions de sécurité, de travail et de maintenance du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques.
Remarque : conformément aux dispositions, nos produits n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si le produit est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.
5. Consignes de sécurité
Consignes de sécurité générales
- L'utilisateur est responsable de tous les accidents et dangers qui concernent les autres personnes et leur propriété.
- Les enfants, les personnes ayant des capacités physiques, sensorielles ou mentales limitées, les personnes manquant d'expérience ou de connaissances, ou encore les personnes qui ne connaissent pas les instructions d'utilisation de la machine ne doivent pas utiliser la machine. Les prescriptions concernant l'âge de l'utilisateur peuvent varier d'un lieu à un autre.
- Ne raccordez jamais le bloc d'alimentation à une prise de courant si le connecteur ou le câble sont endommagés.
- Les câbles usés ou endommagés augmentent le risque de choc électrique.
- Ne chargez les batteries qu'avec la station de charge fournie. Une utilisation incorrecte peut causer des chocs électriques, une surchauffe ou la fuite de liquides corrosifs de la batterie. En cas de fuite d'électrolytes, rincez avec de l'eau ou un agent neutralisant. En cas de contact avec les yeux, consultez immédiatement un médecin.
- Utilisez uniquement les batteries d'origine recommandées par le fabricant. La sécurité des produits peut uniquement être garantie en cas d'utilisation de batteries d'origine. N'utilisez pas de batteries rechargeables.
- Ce produit doit être débranché du réseau d'électricité avant le retrait de la batterie.
Consignes de sécurité de fonctionnement
- Le produit ne doit être utilisé qu'avec l'équipement recommandé par le fabricant. Toute autre utilisation est interdite. Observez strictement les instructions du fabricant concernant l'utilisation et la maintenance.
- En cas d'utilisation du produit dans un lieu public, des panneaux d'avertissement doivent être apposés autour de la zone de travail. Le texte suivant doit être inscrit sur ces panneaux :
« Avertissement ! Robot-tondeuse ! Restez à distance du produit ! Les enfants doivent rester sous surveillance ! »
- Désactivez le produit si des personnes, en particulier des enfants, ou des animaux se trouvent dans la zone de travail. Nous recommandons de programmer le produit afin qu'il fonctionne pendant les plages horaires où aucune activité n'a lieu, la nuit par exemple. Sachez que certains animaux, comme les hérissons, vivent la nuit. Ils peuvent être blessés par le produit.
- Il est interdit aux enfants de stationner dans la zone de travail pendant le fonctionnement.
- Les enfants ne doivent pas jouer avec le produit, qu'il soit en fonctionnement ou arrêté.
- Ne portez le produit que s'il est désactivé. Ne portez pas le produit à bout de bras, mais toujours collé au corps. Veillez à adopter une position stable.
- Ne courez pas lorsque vous transportez l'appareil. Avancez prudemment et veillez à conserver votre équilibre.
- Lorsque vous utilisez le produit, portez toujours des chaussures solides et un pantalon.
- N'utilisez pas l'appareil en cas de conditions météorologiques défavorables, en particulier s'il y a de l'orage. Il existe un risque de foudroiement.
- Utilisez un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.
- ATTENTION: Le câble d'alimentation et le câble de rallonge doivent se trouver en dehors de la zone de travail afin d'éviter de les endommager.
- Le produit doit uniquement être utilisé, entretenu et réparé par des personnes qui en connaissent parfaitement les caractéristiques ainsi que les consignes de sécurité à respecter pendant l'utilisation. Avant d'utiliser le produit, lisez attentivement le mode d'emploi et familiarisez-vous avec son contenu.
- Il est interdit de modifier la conception d'origine du produit. L'utilisateur assume les risques liés aux modifications effectuées. Assurez-vous qu'aucun corps étranger, comme des pierres, des branches, des outils ou des jouets, ne se trouve sur la pelouse. En cas de contact avec des corps étrangers, les lames risquent d'être endommagées. Avant d'éliminer un blocage, arrêtez toujours le produit avec le bouton POWER ON/OFF. Vérifiez que le produit n'est pas endommagé avant de le remettre en marche.
- Si le produit se met à vibrer de manière inhabituelle, arrêtez-le toujours avec l'interrupteur principal ou le bouton POWER ON/OFF et vérifiez qu'il ne présente pas de dommages avant de le remettre en marche.
- Démarrez le produit conformément aux instructions. Lorsque le produit est en marche, veillez à garder vos mains et vos pieds à l'écart des lames en rotation. Tenez vos mains et pieds à distance de la partie inférieure du produit.
- Ne touchez jamais les composants mobiles dangereux, comme le porte-lames, avant qu'ils ne soient complètement immobilisés.
- Ne soulevez pas le produit et ne le transportez pas lorsqu'il est en marche.
- Ne laissez pas les personnes utiliser le produit si celles-ci ne sont pas familiarisées avec le fonctionnement ou le comportement du produit.
- Le produit ne doit pas entrer en collision avec des personnes ou d'autres êtres vivants. Si une personne ou un autre être vivant se trouve dans la direction du produit, le produit doit être immédiatement arrêté.
- Ne posez pas d'objet sur le boîtier ou la station de charge du produit.
- Ne laissez personne s'asseoir sur le robot. Ne levez jamais le robot pour en inspecter les lames ou le porter pendant le fonctionnement. Pendant le fonctionnement, ne mettez pas les mains ni les pieds sous le robot.
- Le produit ne doit pas être utilisé avec une protection, un porte-lames ou un boîtier endommagé. Il ne doit pas non plus être utilisé si des lames, des vis, des écrous ou des câbles sont endommagés. Ne raccordez pas de câble endommagé et ne le touchez pas avant d'avoir coupé l'alimentation électrique.
- N'utilisez pas le produit si le bouton POWER ON/OFF et le bouton d'arrêt ne fonctionnent pas.
- Arrêtez toujours l'appareil avec le bouton ON/OFF lorsque vous ne l'utilisez pas. Le produit ne démarre que si le bouton POWER ON/OFF est enclenché et que le code PIN correct a été saisi.
- Si le câble d'alimentation est endommagé pendant l'utilisation, appuyez sur le bouton « STOP » pour arrêter le robot et pouvoir débrancher le câble d'alimentation de la prise de courant.
- Scheppach ne donne aucune garantie sur la compatibilité entre le produit et d'autres dispositifs sans fil tels que des télécommandes, des émetteurs, des clôtures électriques enterrées pour le bétail et objets similaires.
- Les objets métalliques enfouis dans le sol (béton armé ou filets anti-taupes p. ex.) peuvent bloquer la tondeuse. Les objets métalliques peuvent causer des interférences avec le signal de boucle et bloquer la tondeuse.
- La température de service et de stockage est comprise entre 5 et 50 °C. La plage de températures à respecter pour la charge est quant à elle comprise entre 5 et 45 °C. Si la température est trop élevée, le produit risque d'être endommagé.
- N'utilisez et ne rechargez jamais le robot dans des environnements explosifs et/ou inflammables.
- N'utilisez pas le robot si un gicleur est en fonctionnement. Dans ce cas, programmez le robot et le gicleur de sorte qu'ils ne fonctionnent pas simultanément.
- Ne lavez pas le robot avec des jets d'eau à haute pression et ne l'immergez ni partiellement ni entièrement dans l'eau, car il n'est pas étanche.
- N'utilisez que le chargeur et le bloc d'alimentation fournis par le fabricant. Une utilisation non conforme peut causer des chocs électriques, une surchauffe ou la fuite de liquides corrosifs de la batterie.
- Ne placez pas le bloc d'alimentation à une hauteur où il pourrait être submergé. Ne placez pas le bloc d'alimentation au sol.
- Ne couvrez pas le bloc d'alimentation. L'eau de condensation peut endommager le bloc d'alimentation et augmenter le risque d'électrocution.
- Si du liquide s'écoule, lavez la batterie avec de l'eau ou un agent neutralisant.
En cas de contact avec les yeux, consultez un médecin.
L'alimentation doit toujours être coupée lorsque la tondeuse est retournée. Pour tous les travaux sur le châssis inférieur de la tondeuse, par exemple en cas de nettoyage ou de remplacement des lames, l'alimentation doit être coupée.
Consignes de sécurité batterie et chargeur
Batterie et chargeur
Lisez toutes les instructions avant la charge. Veillez à ce que votre chargeur corresponde au réseau de courant alternatif local. Assurez-vous que l'élément de liaison entre le chargeur et le bloc de batterie soit le bon modèle. Charger la batterie à une température ambiante entre 18 et 25 °C permet d'augmenter sa durée de vie et ses performances. Ne chargez pas la batterie lorsque la température de l'air est inférieure à 5 °C ou supérieure à 40 °C. Ces instructions doivent impérativement être respectées pour éviter d'endommager gravement la batterie.
AVERTISSEMENT :
Les batteries Lithium-ion peuvent exposer ou provoquer des incendies si elles sont démontées, court-circuitées ou exposées à l'eau, au feu ou à de hautes températures. Soyez prudent, n'ouvrez pas la batterie et ne l'exposez pas aux charges électriques ou mécaniques. Évitez de stocker les piles exposées aux rayons directs du soleil.
- Ne démontez pas, n'ouvrez pas et ne broyez pas la batterie.
- Ne court-circuitez pas la batterie. Ne stockez pas volontairement des batteries dans une boîte ou un tiroir où elles pourraient se court-circuiter ou être court-circuitées par des matériaux conducteurs.
- Si vous n'utilisez pas la batterie, stockez-la à l'écart d'autres objets métalliques comme les trombones, les pièces de monnaie, les clés, clous, vis et autres petits objets métalliques pouvant établir une connexion d'une borne à l'autre. Le court-circuitage des bornes de la batterie peut causer des brûlures ou un incendie.
- N'exposez pas la batterie à la chaleur ou au feu. Évitez de la stocker à la lumière directe du soleil.
- N'exposez pas la batterie à des chocs mécaniques.
- Évitez tout contact du liquide s'écoulant de la batterie avec la peau ou les yeux. En cas de contact, rincez la zone concernée à grandes eaux et consultez un médecin.
- Consultez immédiatement un médecin en cas d'ingestion d'une cellule de batterie.
- Gardez la batterie propre et sèche.
- La batterie offrira ses performances optimales si elle est utilisée à température ambiante normale (20°C ± 5°C).
- Lors de l'élimination des batteries, conservez les batteries des différents dispositifs électrochimiques à l'écart les unes des autres.
- Ne chargez le produit qu'avec le chargeur de tondeuse indiqué. N'utilisez pas d'autre chargeur que celui qui est spécifiquement conçu pour être utilisé avec le produit. Un chargeur conçu pour un certain type de batterie peut causer un incendie s'il est utilisé avec une autre batterie.
- N'utilisez pas de batterie qui n'est pas spécifiquement conçue pour être utilisée avec le produit.
- Conservez la batterie hors de portée des enfants.
- Conservez la description du produit d'origine pour une consultation ultérieure.
- Éliminez le produit conformément aux réglementations.
- Conservez en permanence le chargeur propre. Il y a un risque de choc électrique à cause de l'encrassement.
- Avant chaque utilisation, vérifiez le chargeur, le câble et le connecteur. N'utilisez pas le chargeur si des dégâts sont constatés. N'ouvrez pas le chargeur vous-même. Ne confiez la réparation qu'à des spécialistes qualifiés et uniquement avec des pièces de rechange d'origine. Les chargeurs, câbles et connecteurs endommagés augmentent le risque de choc électrique.
- Vérifiez toujours que la tension du secteur correspond à la tension indiquée sur la plaque signalétique du chargeur.
- N'utilisez jamais le chargeur si les câbles, le connecteur ou le produit lui-même sont endommagés par des influences extérieures. Confiez le chargeur à un atelier spécialisé.
- N'ouvrez en aucun cas le chargeur. Confiez le chargeur à un atelier spécialisé.
ATTENTION !
Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut, dans certaines circonstances, nuire aux implants médicaux actifs ou passifs.
Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant, avant d'utiliser la machine.
Risques résiduels
Cette machine a été construite selon l'état actuel des connaissances techniques et des règles relevant des techniques de sécurité généralement reconnues. Toutefois, des risques résiduels peuvent survenir lors des travaux.
- Danger pour la santé dû au courant en cas d'utilisation de lignes de raccordement électrique non conformes.
- Avant d'entreprendre une intervention de réglage ou de maintenance, relâchez la touche de démarrage et débranchez la fiche secteur.
- En outre, malgré toutes les précautions prises, il peut demeurer des risques résiduels qui ne sont pas évidents.
- Les risques résiduels peuvent être réduits au minimum si les « Consignes de sécurité » et les instructions d'« utilisation conforme », ainsi que l'ensemble du mode d'emploi, sont respectés.
- Évitez toute mise en service impromptue de la machine : lors de l'introduction du connecteur dans la prise, la touche de fonctionnement ne doit pas être actionnée. Utilisez l'outil recommandé dans ce mode d'emploi. Vous garantissez ainsi à votre machine des performances optimales.
- Maintenez vos mains à distance de la zone de travail lorsque la machine est en cours de fonctionnement.
6. Caractéristiques techniques
Robot-tondeuse
| Tension 20 V | --- |
| Vitesse de rotation à vide n0 | 2800 min-1 |
| Largeur de coupe 18 cm | |
| Hauteur de coupe 20-60 mm | |
| Positions de hauteur de coupe | 9 |
| Surface 600 m2 | |
| Inclinaison max. 35 % | |
| Largeur minimale 0,8 m | |
Commande (appli)
| Bluetooth® |
| Plage de fréquence de fonctionnement | 2,4 - 2,48 GHz |
| Puisance maxime transmise 8,61 dBm |
| WiFi |
| Plage de fréquence du module WLAN | 2,4 - 2,48 GHz |
| Puisance max. de fréquence radio du module WLAN | 18,39 dBm |
Batterie AK2.0-RC-20Li
| Type Lithium-ion |
| Tension 18 V (max 20 V) --- |
| Capacité | 2 000 mAh |
| Puissance | 36 Wh |
| Temps de charge | env. 120 min |
Bloc d'alimentation NT1.1-RC-20Li
| Tension (entée) | 100-240 V~ |
| Fréquence | 50 - 60 Hz |
| Puisance absorbée | 28 W |
| Tension (sortie) | 20 V--- |
| Courant de charge | 1,1 A |
Classes de protection IP
| Robot-tondeuse | IPX5 |
| Station de charge | IPX4 |
| Bloc d'alimentation | IP67 |
Poids total (net) env. 8 kg
Sous réserve de modifications techniques!
IMPORTANT:
Le chargeur est uniquement conçu pour charger le produit de type RoboCut XL600.
Bruits et vibrations
Avertissement: Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB, veuillez porter une protection auditive adaptée.
Valeurs d'émission de bruit
| Niveau de puissance sonore LWA | 50 dB |
| Incertitude KWA | 4,09 dB |
| Niveau de puissance sonore garanti LWA | 55 dB |
| Niveau de pression sonore LpA | 44 dB |
| Incertitude KPA | 3 dB |
La déclaration relative aux émissions sonores correspond à la norme EN ISO 3744.
7. Déballage
Ouvrez l'emballage et sortez délicatement le produit. Retirez le matériel d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu). Vérifiez que les fournitures sont complètes. Vérifiez que le produit et les accessoires n'ont pas été endommagés lors du transport. En cas de réclamations, le livreur doit en être informé immédiatement. Les réclamations ultérieures ne seront pas acceptées. Conservez si possible l'emballage jusqu'à la fin de la période de garantie. Familiarisez-vous avec le produit à l'aide du mode d'emploi avant de commencer à l'utiliser. N'utilisez que des pièces d'origine pour les accessoires ainsi que les pièces d'usure et de rechange. Vous trouverez les pièces de rechange chez votre revendeur. Lors de la commande, indiquez la référence, ainsi que le type et l'année de construction du produit.
ATTENTION!
L'appareil et le matériel d'emballage ne sont pas des jouets! Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille! Il existe un risque d'ingestion et d'étouffement!
8. Structure / avant mise en service
ATTENTION!
Avant la mise en service, monter impérativement le produit en entier!
ATTENTION!
Si vous utilisez un scarificateur dans la zone de travail, il est absolument nécessaire d'enterrer le câble périphérique (11).
ATTENTION!
N'utilisez pas de débroussailleuse à proximité du câble périphérique (11). Soyez prudent lorsque vous débroussaillez les bordures à proximité du câble périphérique (11).
8.1 Installation / bon positionnement de la station de charge (10)
ATTENTION
Ne fixez la station de charge (10) à l'aide d'un maillet (non fourni) et de la sardine de fixation (13) que lorsque vous avez délimité toute la zone de travail. (Fig. 16).
REMARQUE :
Ne percez pas de nouveaux trous dans la station de charge.
△REMARQUE :
Ne montez pas sur la plaque de la station de charge.
ATTENTION
Le câble d'alimentation et le câble de rallonge doivent se trouver en dehors de la zone de travail afin d'éviter de les endommager.
- La station de charge (10) peut être installée à proximité d'un cabanon, d'un abri de jardin ou de la maison.
- La station de charge (10) doit être installée sur une surface droite.
△REMARQUE :
N'installez pas la station de charge (10) sur un sol incliné ou irrégulier. Cela risquerait de la tordre, d'entraver son fonctionnement ou de causer un défaut. - La station de charge (10) doit être installée/positionnée de manière à garantir au moins 1 mètre de surface libre, sans obstacle, devant et derrière la station de charge (10). (Figure 3)
8.2 Raccordement du câble périphérique (11) à la station de charge (10)
△REMARQUE :
Le câble périphérique (11) doit être posé devant la station de charge (10) sur au moins un mètre de long, de manière rectiligne, sans coin ni obstacle. Cela permet de garantir un accès correct à la station de charge (10) (figure 3).
- Le câble périphérique (11) devant et derrière la station de charge (10) doit être posé à au moins 30 cm des limites, comme le mur de la maison par exemple. (Figure 3)
- Dénudez le câble périphérique (11) d'un côté sur env. 10 mm (figure 4).
- Insérez le câble périphérique dénudé (11) dans la borne de câble rouge « OUT » située à l'arrière de la station de charge (10). Faites ensuite passer le câble périphérique (11) dans la fente située sous la station de charge (10) (figure 5).
- Posez ensuite le câble périphérique (11) conformément au point 8.3 « Pose du câble périphérique (11) »
△REMARQUE :
Le câble périphérique (11) doit être posé droit sur au moins 100 cm devant la station de charge (10).
- Une fois la pose du câble périphérique (11) effectuée, coupez le câble excédentaire.
- Pour raccorder la deuxième extrémité du câble périphérique (11), dénudez-le sur env. 10 mm et faites-le passer dans la borne de câble noire « IN ».
8.3 Pose du câble périphérique (11) (fig. 1/2)
Le câble périphérique (11) doit être posé en boucle autour de la zone de travail. Lorsque le robot-tondeuse (1) s'approche, ses capteurs détectent le câble périphérique (11). Lorsqu'elle atteint le câble périphérique (11), la tondeuse change de direction selon un angle aléatoire.
Si la tondeuse doit retourner sur la station de charge (10), elle va rechercher le câble périphérique (11), le rejoindre puis tourner vers la gauche.
Elle va ensuite suivre le câble périphérique (11) jusqu'à la station de charge (10).
8.3.1 Consignes générales/types de pose
ATTENTION :
Pour éviter d'endommager le produit, un obstacle d'au moins 15 cm de hauteur doit être posé entre le câble périphérique (11) et les plans d'eau/pentes/talus et/ou les routes.
ATTENTION :
Il est interdit d'utiliser la tondeuse sur du gravier/des cailloux.
△REMARQUE :
Avant de commencer la pose du câble périphérique (11), définissez la zone de travail et faites-en un croquis.
△REMARQUE :
La longueur maximale admissible du câble périphérique (11) est de 300 m.
- L'écart entre le câble périphérique (11) et la bordure extérieure doit mesurer 30 cm (figure 6).
- Un écart de 8 cm avec le câble périphérique (11) est suffisant si tous les points suivants sont respectés (figure 7) :
- La surface de délimitation peut être parcourue (trottoir, voie d'accès, etc.). - La surface de délimitation est au même niveau que la surface de tonte. - Aucune pièce saillante ou pointue qui pourrait entrer en contact avec la tondeuse ou les lames et l'endommager/les endommager ne se trouve sur la surface de délimitation. - Aucune plante qui ne doit pas être tondue ne se trouve sur la surface de délimitation.
- Le câble périphérique (11) peut être enterré ou fixé à l'aide des broches pour câble fournies (12).
- Lors de la pose du câble périphérique (11), l'angle dans les coins doit toujours être > 90° (voir figures 8+9).
- Le robot-tondeuse (1) peut passer dans les zones/passages avec des rétrécissements/une largeur ≥ 0,8 m (figure 10).
- La largeur minimale de la surface à tondre est de 0,8 m (figure 10). L'inclinaison maximale est de 35 % (20°).
ATTENTION
Pour éviter les accidents, les blessures et/ou d'endommager le produit, il est interdit d'utiliser le produit sur des terrains plus inclinés.
Pour savoir comment calculer l'inclinaison, reportez-vous à la figure 11.
△REMARQUE :
La délimitation des inclinaisons/talus est indiquée au point 8.3.3.
ATTENTION!
Si vous utilisez un scarificateur dans la zone de travail, il est absolument nécessaire d'enterrer le câble périphérique (11).
8.3.1.1 Enfouissement du câble périphérique (11)
IMPORTANT :
- Si vous enterrez le câble périphérique (11), tracez une rainure étroite dans l'herbe à l'aide d'une bêche ou d'un outil similaire. Posez ensuite le câble dans la rainure et recouvrez-le de terre. Pour garantir un fonctionnement impeccable, le câble périphérique (11) doit être recouvert de 3 cm de terre maximum.
- Après avoir recouvert le câble périphérique (11) de terre, il suffit de tasser la terre meuble avec le poids de votre corps.
8.3.1.2 Fixation du câble périphérique (11) avec des broches pour câble (12)
REMARQUE :
L'écart entre les broches pour câble (12) ne doit pas dépasser 80 cm (figure 12).
- Posez le câble périphérique (11) sur la pelouse à une distance de 30 cm ou 8 cm de la bordure extérieure (figure 6/7). Fixez le câble périphérique (11) au moins tous les 80 cm avec une broche pour câble (12) (figure 12).
- Frappez les broches pour câble (12) à l'aide d'un maillet (non fourni) pour les faire pénétrer dans la terre (figure 13).
- Si le sol est irrégulier ou courbe, l'écart entre les broches pour câble (12) doit être réduit en conséquence.
8.3.2 Types de pose pour les obstacles (îlot) (fig. 14)
REMARQUE :
Pour les objets gros et lourds disponibles ci-dessous à titre d'exemple, une « installation en filot » n'est pas forcément nécessaire :
- Arbre
- Parterre surélevé
- Gros/lourds bacs à plante
- Serre
- Abri de jardin
Pour protéger les objets petits/sensibles des dommages, posez le câble périphérique (11) de la manière suivante :
- Déployez le câble périphérique (11) le long de la cordure extérieure jusqu'à atteindre la zone où la cordure extérieure est la plus proche (éloignement de 0,8 m min.) de l'obstacle.
- Posez le câble périphérique (11) en tant qu'« alimentation » jusqu'à l'obstacle en suivant le chemin le plus court.
- Posez le câble périphérique (11) à une distance de 30 cm ou 8 cm (voir point 8.3.1) autour de l'obstacle.
- Éloignez à nouveau le câble en suivant l'« alimentation » et rejoignez la cordure extérieure.
ATTENTION !
Le câble périphérique (11) ne doit PAS se croiser. L'écart maximal entre les câbles périphériques est de 5 mm. - Continuez à poser le câble le long de la cordure extérieure.
8.3.3 Délimitation de talus/pentes >35 % (fig. 15)
- La délimitation de talus/pentes >35 % doit mesurer, conformément à la figure 15, au moins 40 cm.
- Si vous n'observez pas cette distance, le robot-tondeuse (1) risque de sortir de la zone délimitée. Le fonctionnement du robot n'est alors plus possible, car il a perdu toute orientation.
△REMARQUE
Lorsque vous avez entièrement délimité la zone de travail, raccordez le câble périphérique (11) à la station de charge (10), conformément aux indications du point 8.2.
ATTENTION
Ne fixez la station de charge (10) à l'aide d'un maillet (non fourni) et la sardine de fixation (13) que lorsque vous avez délimité toute la zone de travail.
8.4 Raccordement de la station de charge (10) (fig. 16)
- Raccordez le connecteur à deux broches à la station de charge (10), conformément à la figure 16, et vissez-le.
- Branchez ensuite la fiche secteur dans la prise de courant.
ATTENTION
Veillez à ce que le câble périphérique (11) soit bien posé et que le bloc d'alimentation (14) soit bien raccordé à la station de charge (10) avant de brancher le connecteur au réseau d'électricité.
Lorsque la station de charge (10) est raccordée au réseau d'électricité, une LED s'allume à l'arrière de la station de charge (10). (voir figure 17).
8.4.1 Description des statuts de la LED (fig. 17)
| Statut LED | Signification Mesure |
| ne s'al-lume pas | aucune alimenta-tion en courant | Assurez-vous que le cable d'alimenta-tion est bien bran-ché au chargeur et que le chargeur est bien branché à une alimentation élec-trique adaptée. |
| lumière verte | Le cable périphé-rique est correc-tement branché. Le robot est en-tièrement chargé. | - |
| lumière verte cligno-tante | Le robot charge - | |
| lumière rouge cligno-tante | Le cable périphé-rique est endom-magé ou mal branché. | Vérifiez si les deux extré-mités du cable périphérique sont raccordées et si la borne de cable est friable. Vérifiez que le cable péri-phérique n'est pas rompu. |
8.5 Avant la mise en service
- Réglez la hauteur de coupe à l'aide du bouton rotatif de réglage de la hauteur de coupe (2) à la hauteur de coupe maximale (60 mm), conformément à la figure 18.
- Placez la tondeuse dans la zone de travail et démarrez-la (conformément au point 9).
- Surveillez la tondeuse pendant une longue période.
- Si elle retrouve la station de charge (10) sans problème, l'installation est terminée.
CONSEIL :
Avant la première mise en service :
Placez la tondeuse directement derrière la station de charge (10), à un angle de 90° par rapport au câble périphérique (11) et donnez-lui l'ordre de retourner à
la station de charge (10) en appuyant sur le bouton « HOME » (voir point 9).
La tondeuse suivra alors le câble périphérique (11) sur toute sa longueur pour retourner à la station de charge (10) (figure 2).
Vous pourrez ainsi détecter les zones problématiques juste avant la première mise en service et les corriger le cas échéant.
Nous recommandons de suivre la même procédure pour les zones critiques, comme les talus/fissures/plates-bandes, etc.
Procédez de la manière indiquée ci-dessus et démarrez la tondeuse (voir le point 9) avec le bouton « START ».
En cas de problème, utilisez le bouton d'arrêt (4) pour arrêter la tondeuse.
9. Mise en service/réglages
ATTENTION !
Pour garantir un fonctionnement optimal, une mise à jour logicielle doit être effectuée avant la première mise en service. (voir 13.3 Mise à jour logicielle)
△REMARQUE
Pour allonger sa durée de vie, le robot-tondeuse (1) doit uniquement être utilisé par des températures extérieures de 5 à 40 °C.
ATTENTION!
Avant la mise en service, monter impérativement le produit en entier!
Raccordement électrique
Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et aux normes DIN en vigueur.
Le branchement au secteur côté client et la rallonge électrique utilisée doivent correspondre à ces prescriptions.
Câble de raccordement électrique défectueux
Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.
Les causes peuvent en être :
- Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
- Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.
- Des points d'intersection si les lignes de raccordement se croisent.
- Des détériorations de l'isolement dues à un arrachement hors de la prise murale.
- Des fissures dues au vieillissement de l'isolement. Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.
Vérifiez régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Assurez-vous que le câble de raccordement n'est pas raccordé au réseau d'électricité lors de la vérification.
Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que les câbles de raccordement dotés du même signe.
L'indication de la désignation du type sur le câble de raccordement est obligatoire.
9.1 Mise en service rapide (fig. 19/20)
Une fois l'installation du câble périphérique (11) terminée, vous pouvez utiliser le robot-tondeuse (1).
Régler la hauteur de coupe
- Tournez le bouton rotatif de réglage de la hauteur de coupe (2) dans le sens des aiguilles d'une montre pour augmenter la hauteur de coupe en continu entre 20 - 60 mm.
- Tournez le bouton rotatif de réglage de la hauteur de coupe (2) dans le sens contraire des aiguilles d'une montre pour diminuer la hauteur de coupe en continu entre 20 - 60 mm.
△REMARQUE
La flèche située sur le bouton rotatif de réglage de la hauteur de coupe (2) montre des chiffres situés hors du bouton. Vous pouvez y lire la hauteur de coupe actuellement réglée par incréments de 5 mm.
Arrêt du robot-tondeuse :
- Pour mettre le robot-tondeuse à l'arrêt, appuyez sur le bouton d'arrêt (4).
- Le robot-tondeuse s'immobilise immédiatement et le porte-lames (6) s'arrête.
ATTENTION
Le robot-tondeuse n'est pas désactivé, seulement arrêté. Pour désactiver le robot-tondeuse, utilisez le bouton « POWER ON/OFF ».
Mise en marche du robot-tondeuse :
- Le robot-tondeuse peut ensuite être redémarré en suivant la procédure ci-dessous.
REMARQUE
Avant que le robot-tondeuse (1) ne commence la tonte, un signal sonore (bip répété quatre fois) est émis, puis le porte-lames (6) commence à tourner.
Appuyez sur le bouton « POWER ON/OFF » jusqu'à ce que le robot-tondeuse (1) s'allume. - Lors de la première utilisation, saisissez le code PIN par défaut « 0000 » en appuyant quatre fois sur « OK » lorsque le chiffre « 0 » clignote. (Le code PIN peut être modifié en suivant la procédure indiquée au point 9.2.1). - Lorsque le quatrième chiffre a été confirmé avec la touche « OK », le robot-tondeuse est prêt à l'emploi. Le message « IdLE » apparaît à l'écran.
REMARQUE
Le robot-tondeuse (1) s'arrête automatiquement au bout de 30 secondes en l'absence de saisie.
ATTENTION
Si un mauvais code PIN est saisi 10 fois de suite, le message « LOCK » apparaît à l'écran. L'appareil est bloqué pendant 10 minutes. Vous pourrez ensuite à nouveau saisir le code PIN.
- Appuyez sur le bouton « START » puis sur la touche « OK » pour commencer la tonte.
- Lorsque vous actionnez la touche « HOME » puis la touche « OK », le robot-tondeuse (1) retourne à la station de charge (10) avec la fonction tonte désactivée.
Le robot-tondeuse (1) travaille en continu jusqu'à ce que le niveau de charge de la batterie soit insuffisant. Le robot-tondeuse retourne immédiatement à la station de charge (10). Le disque porte-lames est alors désactivé.
REMARQUE
Lorsque la batterie est entièrement chargée, le robot-tondeuse redémarre. Le robot-tondeuse peut également, en fonction du plan de tonte paramétré, rester sur la station de charge (10).
(Par défaut, le robot tond du lundi au vendredi de 9 h 00 à 15 h 00.)
9.2 Réglages
REMARQUE
Pour effectuer des réglages sur le produit, le robot-tondeuse (1) doit être allumé. Mettez le robot-tondeuse (1) en marche en appuyant sur le bouton (« POWER ON/OFF ») enfoncé jusqu'à ce que « PIN » apparaisse à l'écran.
9.2.1 Changement de code PIN (fig. 21)
- Maintenez le bouton « START » et le bouton « HOME » enfoncés simultanément pendant au moins 3 secondes.
- Les symboles R et « PInl » clignotent.
- Saisissez à présent l'ancien code PIN de la manière suivante (« 0000 » à la sortie d'usine).
- Le premier chiffre s'allume (« 0--- »).
- Utilisez les boutons « START » et « HOME » pour sélectionner le chiffre souhaité.
- Confirmez avec le bouton « OK ». Le prochain chiffre s'allume (« 10-- » p. ex).
- Procédez comme indiqué ci-dessus pour les chiffres 2-4.
- Après avoir saisi l'ancien code PIN et confirmé le quatrième chiffre avec le bouton « OK », « PIN2 » apparaît, vous pouvez alors saisir le nouveau code PIN. Le premier chiffre clignote ( « 0--- » ).
- Utilisez les boutons « START » et « HOME » pour sélectionner le chiffre souhaité.
- Confirmez avec le bouton « OK »
- Le prochain chiffre clignote (« 10-- » p. ex).
- Procédez comme indiqué ci-dessus pour les chiffres 2-4.
- Lorsque le quatrième chiffre a été confirmé avec le bouton « OK », le nouveau code PIN est enregistré. Le message « IdLE » apparaît à l'écran.
9.2.2 Réglage/modification de la date/heure (fig. 22)
REMARQUE
La date et l'heure sont des réglages nécessaires afin que le robot-tondeuse (1) puisse tondre conformément au plan de toute paramétré.
- Le réglage de la date et de l'heure s'effectue dans l'ordre année - date - heures.
- Maintenez le bouton « START » enfoncé pendant au moins 5 secondes.
- Le symbole ① et un chiffre (p. ex. 2020) apparaissent à l'écran.
- Réglez l'année avec les boutons « START », « HOME » et « OK », comme pour le réglage du code PIN.
- Le chiffre suivant s'affiche ensuite (mois.jour, p. ex. 08.25 pour le 25 août).
- Réglez le mois et le jour avec les boutons « START », « HOME » et « OK ». Enfin, l'heure s'affiche (p. ex. 13:25).
- Réglez l'heure actuelle en suivant la procédure ci-dessus.
- Lorsque le quatrième chiffre a été confirmé avec le bouton « OK », la date et l'heure sont enregistrées. Le message « IdLE » apparaît à l'écran.
9.2.3 Changement d'heure de démarrage (fig. 23)
L'heure de démarrage paramétrée en usine de 09:00 peut être modifiée à tout moment.
- Maintenez simultanément le bouton « START » et le bouton « OK » enfoncés pendant au moins 3 secondes. L'heure de démarrage paramétrée, p. ex. 13:25, apparaît à l'écran et le premier chiffre clignote.
- Utilisez les boutons « START » et « HOME » pour sélectionner le chiffre souhaité et confirmez la saisie avec le bouton « OK ».
- Procédez comme indiqué ci-dessus pour les chiffres 2-4.
- Lorsque le quatrième chiffre a été confirmé avec le bouton « OK », la nouvelle heure de démarrage est enregistrée. Le message « IdLE » apparaît à l'écran.
9.2.4 Changement de la durée de tonte/du jour (fig. 24)
La durée de tonte de 6 heures par jour paramétrée en usine peut être modifiée à tout moment.
- Maintenez le bouton « OK » enfoncé pendant au moins 3 secondes.
- La durée de tonte paramétrée, p. ex. 06 H, apparaît à l'écran et le premier chiffre clignote.
- Utilisez les boutons « START » et « HOME » pour sélectionner le chiffre souhaité et confirmez la saisie avec le bouton « OK ».
- Lorsque le deuxième chiffre a été confirmé avec le bouton « OK », la nouvelle durée de tonte ou le nouveau jour est enregistré. Le message « IdLE » apparaît à l'écran.
9.3 Tonte des bordures
Par défaut, le robot-tondeuse (1) est programmé pour tondre les bordures le mardi et le vendredi.
Cela signifie que le robot-tondeuse (1) passe une fois le long du câble périphérique (11) lors de la première tonte de la journée.
ATTENTION
Dans ce mode, le porte-lames (6) est activé.
Les heures de tonte des bordures peuvent uniquement être paramétrées via l'application.
9.4 Commande via l'application
Le robot-tondeuse RoboCut XL600 peut être commandé via une application. L'application est disponible sur les stores pour Android et iOS.
L'utilisation de l'application est incluse dans le concept « utilisation » de ce mode d'emploi. Par conséquent, veuillez observer les dispositions de sécurité en vigueur.
Le robot-tondeuse offre deux modes de fonctionnement. À la livraison, le robot fonctionne en mode hors ligne. Ce mode permet d'utiliser la palette de fonctions par défaut du robot-tondeuse.
Si vous souhaitez en outre utiliser des services supplémentaires (heures de tonte, mise à jour logicielle, paramètres du capteur, etc.), vous pouvez utiliser l'application, qui n'est pas développée par le groupe Scheppach. Avant de pouvoir appairer cette application au robot-tondeuse, vous devrez saisir vos informations de contact. Une adresse e-mail suffit. Le fabricant de l'application a mis à disposition la déclaration de confidentialité et les conditions d'utilisation qui encadrent l'utilisation de l'application et de vos données à caractère personnel.
Nous souhaitons insister sur le fait que le groupe Scheppach n'enregistre aucune donnée à caractère personnel et ne traite aucune autre information liée à l'utilisation de l'application. Cela incombe uniquement au fabricant de l'application.
9.4.1 Inscription
Afin de pouvoir utiliser l'application, une inscription par e-mail est nécessaire. Vous pouvez également vous inscrire ou vous connecter via Facebook, avec votre identifiant Apple ou Google.
Pour effectuer votre inscription, gardez le numéro de série de votre robot-tondeuse sous la main. Vous le trouverez sur la plaque signalétique de l'appareil.
9.4.2 Communication/transmission des données
L'application communique avec le robot-tondeuse via Bluetooth ou Wi-Fi.
△ REMARQUE
En raison de la transmission des données depuis l'application vers Internet, des frais pourront s'appliquer, en fonction de votre contrat avec votre opérateur mobile ou fournisseur d'accès à Internet.
9.4.3 Fonctions de l'application
Aperçu et paramétrage du plan de tonte - Paramétrage des zones de tonte - Démarrage de la tonte - Envoi de l'appareil à la station de charge - Réglages - Mises à jour/lecture (données du journal)
9.4.3.1 Aperçu et paramétrage du plan de tonte
Cette fonction vous permet de régler pour chaque jour l'heure de démarrage de la tonte et la durée de la tonte.
Pour chaque jour, une heure de démarrage (prochainement deux heures de démarrage max.) est disponible.
Cette fonction vous permet également de paramétrer les jours de tonte des bordures de la pelouse.
ATTENTION
La modification du plan de tonte, le démarrage de la tonte, la mise en marche et l'arrêt du mode automatique, le renvoi du robot à la station de charge et la modification de la date et de l'heure peuvent causer des activités non prévues par d'autres personnes. Les personnes concernées doivent donc être informées des éventuelles activités du robot-tondeuse.
9.4.3.2 Paramétrage des zones de tonte
Cette fonction vous permet de déterminer quatre zones de toute différences en %. Par défaut, la fonction est réglée sur « AutoMultizone ». Dans ce mode, la tondeuse commence à n'importe quel endroit le long du câble périphérique après chaque processus de charge.
Autrement dit :
Après le premier processus de charge, le robot-tondeuse se déplace le long du câble périphérique en fonction du % paramétré pour la zone 1 et commence la tonte.
Après le deuxième processus de charge, il fait la même chose pour la zone 2 conformément au % paramétré.
Exemple :
Vous avez posé 200 m de câble périphérique et indiqué la valeur 25% pour la zone 1.
Après le processus de charge, le robot-tondeuse se déplace sur 50 m le long du câble périphérique et commence la tonte à cet endroit-là.
REMARQUE
Cette fonction vous permet de faire commencer la tonte dans les passages difficiles d'accès et d'y garantir une tonte impeccable.
9.5 Modification du réglage par défaut du capteur de pluie
Maintenez la touche « HOME » enfoncée pendant 3 secondes, « Rain » s'affiche à l'écran. Appuyez sur « OK » pour charger l'interface de réglage. « ON » ou « OFF » s'affiche. Vous pouvez modifier les réglages en appuyant sur la touche « START » ou « HOME » et confirmer avec la touche « OK »
10. Nettoyage
ATTENTION
Avant les travaux de nettoyage, arrêtez le produit avec le bouton
ATTENTION
Mettez des gants de protection avant de nettoyer le disque de rotation des lames.
Nous vous recommandons de nettoyer le produit après chaque utilisation.
Nettoyez régulièrement le produit avec un chiffon humide et un peu de savon noir. N'utilisez pas de produits de nettoyage ou de solvants qui risqueraient d'attaquer les pièces en plastique du produit. Veillez à ce que l'eau ne puisse pas pénétrer à l'intérieur du produit.
11. Transport
- Appuyez sur le bouton (« POWER ON/OFF ») pour arrêter le robot-tondeuse (1).
- Portez des gants de protection pour transporter le robot-tondeuse (1).
- Portez le robot-tondeuse (1) des deux mains afin de garantir votre sécurité.
Pour éviter les dommages, ne faites pas tomber le robot-tondeuse (1) au sol depuis une hauteur importante.
Si cela arrive néanmoins, confiez-le immédiatement à un atelier spécialisé pour le faire examiner.
Le robot-tondeuse (1) ne doit pas être mis en service avant d'avoir pris cette mesure.
12. Stockage/hivernage
Votre robot-tondeuse saura vous combler sur le long terme s'il a droit à son hivernage.
Cela va de soi, mais nous vous recommandons de stocker votre tondeuse dans un espace fermé, par exemple dans votre garage pour l'hiver.
Avant de stocker la tondeuse :
- Nettoyez-la minutieusement (voir le point 10).
- Chargez complètement la batterie.
- Désactivez le produit.
- Retirez la batterie (voir le point 13.2).
Entreposez le produit et ses accessoires dans un lieu sec, à l'abri du gel et hors de portée des enfants. La température de stockage optimale se situe entre 5 et 40 °C.
Conservez le robot-tondeuse (1) dans l'emballage d'origine.
Recouvrez le robot-tondeuse (1) afin de le protéger de la poussière ou de l'humidité.
Conservez le mode d'emploi à proximité du robot-tondeuse (1).
13. Maintenance / mise à jour
ATTENTION
Débranchez la fiche secteur avant toute intervention de maintenance.
Raccords et réparations
Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.
Pour toute question, veuillez indiquer les données suivantes :
- Type de courant du moteur
- Données figurant sur la plaque signalétique de la machine
13.1 Remplacement des lames (7) (fig. 25)
ATTENTION
Avant de commencer les travaux, désactivez la tondeuse.
REMARQUE
Les lames (7) doivent être changées après env. 8 semaines. (Deux jeux de lames de 3 lames sont fournis.)
Utilisez uniquement des lames d'origine du fabricant. (Réf. 7913001601)
ATTENTION
Mettez des gants de protection avant de remplacer les lames (7).
ATTENTION
Vous devez toujours remplacer toutes les lames (7) simultanément. Le remplacement individuel de lames (7) n'est pas autorisé.
Si les vis cruciformes (8) sont endommagées ou ne peuvent plus être serrées, elles doivent également être remplacées.
Des vis neuves sont fournies avec les lames de rechange.
- Pour remplacer les lames (7), retournez le robot-tondeuse (1) sur un établi de travail afin que le côté inférieur soit au-dessus. (Nous recommandons d'utiliser un support mou afin d'éviter d'endommager le boîtier).
- Desserrez la vis cruciforme (8) à l'aide d'un tournevis cruciforme (non fourni). Retirez l'ancienne lame (7).
- Positionnez la nouvelle lame (7) et fixez-la avec une nouvelle vis (8).
- Vérifiez que la lame (7) est mobile. Si ce n'est pas le cas, desserrez un peu la vis (8).
- Répétez cette étape pour les trois lames (7).
13.2 Montage/démontage de la batterie (fig. 26/27)
ATTENTION
Avant de commencer les travaux, désactivez la tondeuse.
- Pour monter/démonter la batterie, retournez le robot-tondeuse (1) sur un établi afin que le côté inférieur soit au-dessus. (Nous recommandons d'utiliser un support mou afin d'éviter d'endommager le boîtier).
- Retirez les vis du couvercle de la batterie et retirez le couvercle de la batterie (figure 26/27).
- Retirez le dispositif de maintien de la batterie.
- Retirez prudemment la batterie.
REMARQUE : Ne tirez pas sur les câbles.
- Desserrez le verrou et retirez le connecteur.
- Installez la batterie (nouvelle batterie d'origine).
- Remontez la batterie en suivant l'ordre inverse (figure 26/27).
13.3 Mise à jour logicielle (fig. 28)
REMARQUE : Le robot doit être connecté au réseau WLAN pour pouvoir effectuer une mise à jour (automatique) via l'application.
Connectez notre robot au réseau WLAN.
Le logiciel peut être mis à jour lorsqu'une nouvelle version sera disponible. (La dernière version logicielle se trouve sur notre page d'accueil.)
Le logiciel peut être installé via USB ou via l'application. Le logiciel pour le transfert via USB peut être téléchargé sur notre page d'accueil www.scheppach.com.
13.3.1 Mise à jour logicielle via USB
- Cherchez la dernière version logicielle sur notre page d'accueil.
- Téléchargez-la sur un support de données vide et formaté en FAT32.
- Retirez le couvercle de la batterie comme indiqué au point 13.2.
- Branchez le support de données dans le port USB (figure 28).
- Mettez la tondeuse en marche en appuyant sur le bouton (« POWER ON/OFF »).
- La mise à jour commence automatiquement.
- Attendez que le message « OK » apparaisse à l'écran avant de retirer le support de données.
- Remettez le couvercle de la batterie en place comme indiqué au point 13.2.
△ REMARQUE
Le mode d'emploi livré avec votre robot-tondeuse (1) s'appuie sur la version logicielle en vigueur lors de la fabrication de la tondeuse.
Il est possible que certaines des nouvelles fonctions ou fonctionnalités ne soient pas comprises dans le mode d'emploi.
Vous trouverez la dernière version du logiciel dans l'application ou sur www.scheppach.com.
Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.
Pièces d'usure* : lames (7), vis (8), câble périphérique (11), broches pour câble (12).
- ne sont pas nécessairement fournis !
Référence(s) des pièces d'usure :
Pos. 7 Couteau 791300
Pos. 8 Vis 3913001001
Pos. 11 Câble périphérique 7913001702
Pos. 12 Broches pour câble 7913001701
Les pièces de rechange et accessoires sont disponibles auprès de notre centre de service après-vente. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.
14. Élimination et recyclage
Consignes relatives à l'emballage
Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.
Consignes relatives à la loi allemande sur les appareils électriques et électroniques
Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !
- Retirez les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
- Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
- Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usagé !
- Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
- Les appareils électriques et électroniques peuvent être gratuitement déposés :
- Dans les points de collecte et d'élimination publics (dépôts municipaux, par exemple).
- Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.
- Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.
- Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.
- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.
- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions relatives à l'élimination des appareils électriques et électroniques usagés peuvent s'appliquer dans les pays hors de l'Union européenne.
Consignes pour les batteries lithium-ion
Retirer la batterie avant d'éliminer l'appareil !
- Ne jetez pas la batterie avec les ordures ménagères, au feu (risque d'explosion) ou dans l'eau. Les batteries endommagées risquent de polluer l'environnement et de nuire à votre santé si des substances ou liquides nocifs s'en échappent.
- Les batteries défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/UE.
- Confiez l'appareil et le chargeur à une filière de valorisation. Les pièces en plastique et en métal utilisées peuvent être triées par matériau et ainsi faire l'objet d'un recyclage.
- Éliminez les batteries une fois qu'elles sont déchargées. Nous recommandons de recouvrir les pôles avec un ruban adhésif afin de les protéger d'un court-circuit. N'ouvrez pas la batterie.
- Éliminez les batteries conformément aux dispositions locales. Confiez les batteries à un point de collecte de piles usagées, où elles seront recyclées dans le respect de l'environnement. Renseignez-vous à ce sujet auprès de l'entreprise locale de collecte des déchets.
15. Dépannage/codes d'erreur
Le tableau suivant indique les symptômes d'erreur et décrit les solutions possibles si votre machine ne fonctionne pas correctement. Si vous n'arrivez pas à localiser et éliminer le problème de cette manière, adressez-vous à l'atelier de service après-vente.
15.1 Tableau des défauts
Défaut Cause possible Solution
| La tondeuse ne démarre pas | La tondeuse ou la station de charge n'est pas raccordée au réseau d'électricité | • Raccorder le bloc d'alimentation à une source d'électricité adaptée
• Contacter un spécialiste au besoin |
| La LED de la station de charge ne s'allume pas |
| La LED de la station de charge clignote en rouge | Le cable périphérique n'est pas raccordé ou est sectionné/rompu | • Raccorder/réparer le cable périphérique |
| La tondeuse ne tand pas correctement | Les lames sont usées • Remplacer la lame | |
| La tondeuse démarre à des heures inhabituels/à de mauvais heures | Date/heure mal régles • Corriger la date et l'heure | |
| La tondeuse reste bloquée Terrain inadapté/obstacle | Adapte le terrain/l'obstacle aux exigences du robot-tondeuse
Adapte la pose du cable périphérique en conséquence | |
15.2 Codes d'erreur
| Code d'erreur | Signification Solution |
| ---- Retard du capteur de pluie - | | |
| E1 | Tondeuse hors de la zone de travail | 1. Vérifiez si la tondeuse se trouve dans la zone de travail.
2. Assurez-vous que la station de charge est bien raccordée au chargeur et que le chargeur est raccordé à une alimentation électrique adaptée.
3. Assurez-vous que les cables péripériques aient été serrés correctement et remplacez-les évventulement. |
| E2 | Moteur de roue bloqué | 1. Désactivez la tondeuse. Mettez la tondeuse dans une zone dépourvue d'obstacle. Appuyez sur le bouton « START » puis sur la touche « OK ».
2. Si le message d'erreur apparaît encore, désactivez le produit. Retournez la tondeuse et vérifiez si celui chose pourrait empêcher la rotation des roues.
3. Retirez les objets qui bloquent la roue/les roues, returnez la tondeuse.
4. Appuyez sur le bouton « START » puis sur la touche « OK ». |
| E3 | Disque porte-lames bloqué | 1. Désactivez la tondeuse.
2. Retournez la tondeuse et vérifiez si celui chose pourrait empêcher la rotation des lames.
3. Retirez les objets et returnnez la tondeuse.
4. Mettez la tondeuse dans une zone où la pelouse est)basse.
5. Appuyez sur le bouton « START » puis sur la touche « OK ». |
| E4 | Système de déclenchement du capteur d'obstacle pas réinitialisé | 1. Si l'erreur se reproduit, contactez votre revendeur. |
| E5 | La tondeuse a été soulevée | 1. Désactivez la tondeuse.
2. Mettez la tondeuse dans une zone dépourvue d'obstacle. Appuyez sur le bouton « START » puis sur la touche « OK ».
3. Si le message d'erreur apparait encore, désactivez le produit. Retournez la tondeuse et vérifie si celui que chose pourrait empêcher le mouvement de l'essieu avant.
4. Retireez tous les obstacles, returnez la tondeuse et mettez-la en marche. Appuyez sur le bouton « START » puis sur la touche « OK ». |
| E6 | Le capteur de renversement s'est déclenché | 1. Mettez la tondeuse à l'endetrot.
2. Appuyez sur le bouton « START » puis sur la touche « OK ». |
| E7 | Les capteurs d'inclinaison ont été déclenchés | 1. Désactivez la tondeuse.
2. Mettez la tondeuse dans une zone de votre jardin où le sol est plan.
3. Mettez la tondeuse en marche. Appuyez sur le bouton « START » puis sur la touche « OK ». |
| E8 | Échec de l'amarrage/la charge | 1. Vérifie qu'il y a bien 1 mètre dépourvu d'obstacle et de coin devant et derrière la station de charge.
2. La station de charge doit se trouver sur un sol plan.
3. Placez manuellel tha tondeuse en charge sur la station de charge. Lorsque la tondeuse est entièrement chargée, appuyez sur le bouton « START », puis sur la touche « OK ». |
| E9 | Le robot-tondeuse est coincé | 1. Placez le robot-tondeuse dans une zone dépourvue d'obstacles.
2. Si l'erreur se reproduit, veuillez contactez yours revendeur. |
| E10 Protection de la batterie | 1. Si la température est trop élevé, attendez que la température ait baisse. Si la température est trop BASSE, attendez que la température soit supérieure à 5 °C.
2. Si le message d'erreur apparait encore, remplacez la batterie. Redémarrez la tondeuse. Appuyez sur START, puis sur OK.
3. Si l'erreur se reproduit, veuillez contactez yours revendeur. | |
| E11 Aucun signal de limitation | 1. Si la tondeuse se trouve dans la zone de travail, vérifie l'affichage LED de la station de charge. Si elle est rouge, assurez-vous que le cable périhérique est correctement raccordé aux bornes de la station de charge. Si le problème persististe, vérifie que le cable périhérique n'est pas sectionné.
2. Contrôlez la zone d'arrimage.
3. Si l'erreur se reproduit, veuillez contactez yours revendeur. | |
| E13 | Courant de charge trop Elevé ou trop bas | 1. Contrôlez la zone d'arrimage.
2. Si l'erreur se reproduit, veuillez contactez yours revendeur. |
| EE Erreur inconnue | 1. Redémarrez la tondeuse.
2. Si l'erreur se reproduit, contactez yours revendeur. | |
| BP | Protection de température de la batterie | 1. Désactivez la tondeuse.
2. Mettez la tondeuse dans une zone de votre jardin où le sol est plan.
3. Vérifie la température de la batterie.
4. Si la température est trop élevé, laissez refroidir la batterie.
5. Si la température est trop BASSE, attendez que la température dépasse 5 °C.
6. Redémarrez la tondeuse.
7. Si l'erreur se reproduit, remplacez la batterie.
8. Si l'erreur se reproduit, contactez yours revendeur. |
| LOCK | Robot-tondeuse bloqué (trop de saisies de PIN incorrectes) | 1. Attendez 10 minutes pour que le code PIN puisse à nouveau être saisi.
2. Ne désactivez pas le robot-tondeuse.
3. Si l'erreur se reproduit, contactez yours revendeur. |
13.3.1 Mise à jour du logiciel par USB
Branchement et réparation
Le branchement de l'équipement électrique et les travaux de réparation ne doivent être effectués que par un électricien qualifié.
9.4.3.2 Réglage des zones de tonte
Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les
pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus.
Garantie IT
