MANUALE UTENTE RoboCut XL600 SCHEPPACH
Spiegazione dei simboli sul prodotto
L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure per prevenire gli infortuni.
| Prima della messa in funzione leggere e osservare le istruzioni per l'uso e le norme di sicurezza! |
| Avviso! Spagnere il prodotto e lasciarlo raffreddare prima di sollevarlo o di eseguire degli interventi. |
| Pericolato a causa della proiezioni di pezzi durante il funzionamento. Mantenere una distance di sicurezza dal prodotto quando è in funzione. |
| Tenere mani e piedi lontani alla lama in movimento. Non sedersi o stare in piedi sul prodotto. |
| Proteggere la batteria da calore e fiamme. |
| Proteggere la batteria da acqua e umidità. |
| Sicurezza del prodotto |
| Classe di protezione II |
| Non smaltire le batterie insieme ai rifiuti domestici. |
| Tasto "POWER ON/OFF" (tasto di accensione/spegnimento) |
| Tasto Start / Tasto di selezione (in avanti) |
| Tasto Home (indietro alla stazione di carica) / Tasto di selezione (indietro) |
| Tasto OK |
| Impostazione del codice PIN |
| Impostazione di data/ora |
| WiFi (W-Lan) |
| Bluetooth |
| Il prodotto è conforme alle direttive europee in vigore. |
| Il prodotto è conforme alle direttive serbe in vigore. |
Indice:
Pagina:
- Introduzione 64
- Descrizione prodotto 64
- Contenuto della fornitura 64
- Utilizzo conforme alla destinazione d'uso 64
- Indicazioni di sicurezza 65
- Dati tecnici 67
- Disimballaggio 68
- Allestimento / Prima della messa in funzione 68
- Messa in funzione / Regolazione 71
- Pulizia 74
- Trasporto 74
- Conservazione/Stoccaggio invernale 74
- Manutenzione / Aggiornamento 75
- Smaltimento e riciclaggio 76
- Risoluzione dei problemi/codici di errore 77
- Dichiarazione di conformità 436

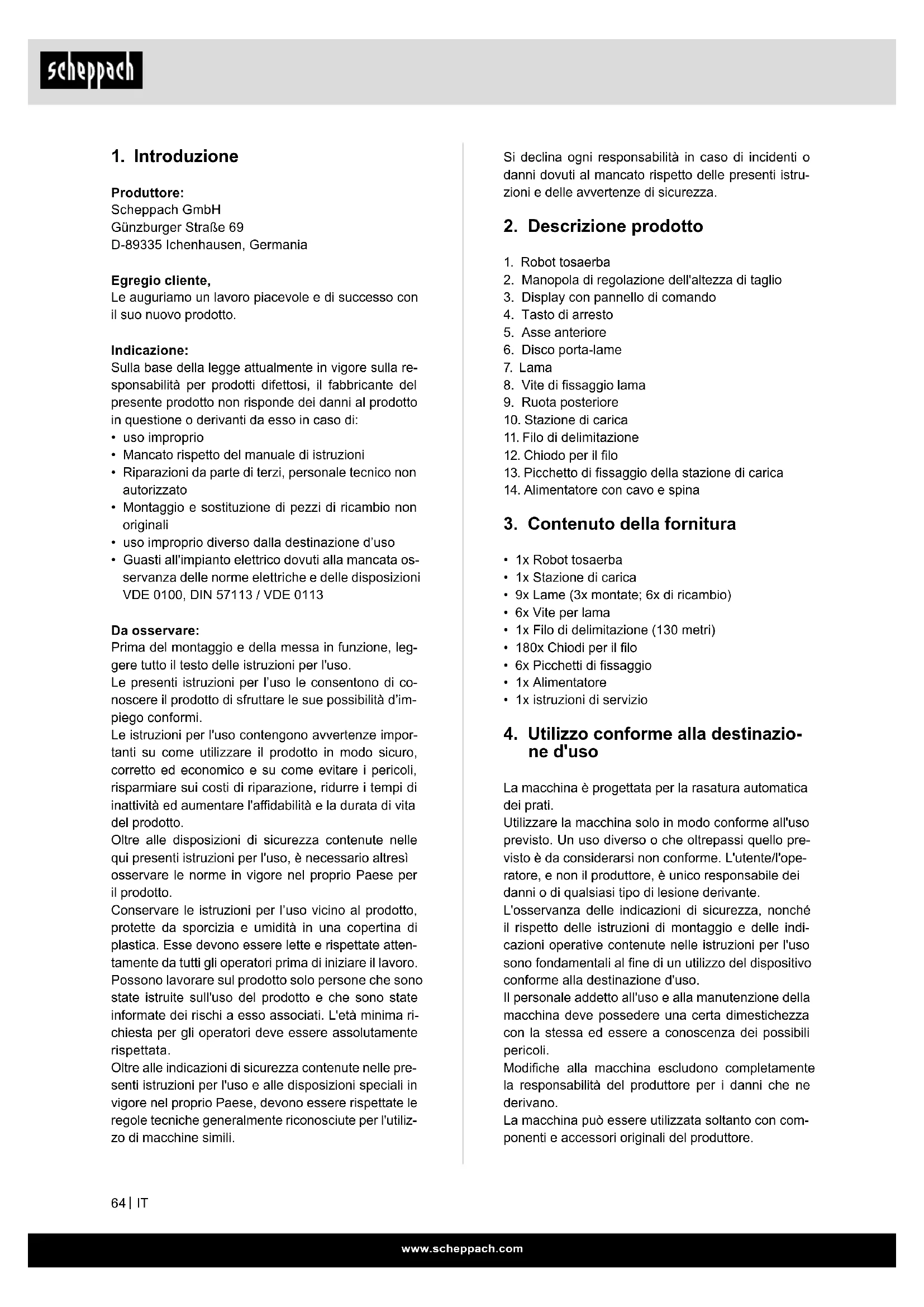

1. Introduzione
Produttore:
Scheppach GmbH
Günzburgerstraße 69
D-89335 Ichenhausen, Germania
Egregio cliente,
Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.
Indicazione:
Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:
- uso improprio
- Mancato rispetto del manuale di istruzioni
- Riparazioni da parte di terzi, personale tecnico non autorizzato
- Montaggio e sostituzione di pezzi di ricambio non originali
- Uso improprio diverso dalla destinazione d'uso. Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113
Da osservare:
Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.
Le presenti istruzioni per l'uso le consentono di conoscere il prodotto e di sfruttare le sue possibilità d'impiego conformi.
Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l'affidabilità e la durata di vita del prodotto.
Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.
Conservare le istruzioni per l'uso vicino al prodotto, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate attentamente da tutti gli operatori prima di iniziare il lavoro. Possono lavorare sul prodotto solo persone che sono state istruite sull'uso del prodotto e che sono state informate dei rischi ad esso associati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.
Oltre alle indicazioni di sicurezza contenute nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.
Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.
2. Descrizione prodotto
- Robot tosaerba
- Manopola di regolazione dell'altezza di taglio
- Display con pannello di lavoro
- Tasto di arresto
- Asse anteriore
- Disco porta-lame
- Lama
- Vite di fissaggio lama
- Ruota posteriore
- Stazione di carica
- Filo di delimitazione
- Chiodo per il filo
- Picchetto di fissaggio della stazione di carica
- Alimentatore con cavo e spina
3. Contenuto della fornitura
- 1x Robot tosaerba 1x Stazione di carica
- 9x Lame (3x montate; 6x di ricambio)
- 6x Viti per lama
- 1x Filo di delimitazione (130 metri) 180x Chiodi per il filo
- 6x Picchetti di fissaggio 1x Alimentatore 1x Istruzioni di servizio
La macchina è progettata per la rasatura automatica dei prati.
Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante.
L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine dell'utilizzo del dispositivo conforme alla destinazione d'uso.
Il personale addetto all'uso e alla manutenzione della macchina deve possedere una certa dimestichezza con la stessa ed essere a conoscenza dei possibili pericoli.
Modifiche alla macchina escludono completamente la responsabilità del produttore per i danni che ne derivano.
La macchina può essere utilizzata soltanto con componenti e accessori originali del produttore.
Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.
Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.
5. Indicazioni di sicurezza
Indicazioni di sicurezza generali
L'operatore è responsabile per qualsiasi incidente e pericolo che possa recare danno a terzi o alla loro proprietà. - L'uso della macchina è vietato ai bambini, alle persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza e conoscenza, o alle persone che non conoscono le istruzioni per l'uso della macchina; le norme locali possono limitare l'età dell'utente. Non collegare mai l'alimentatore a una presa di corrente se la spina o il cavo sono danneggiati. - Cavi usurati o danneggiati aumentano il rischio di scosse elettriche. - Ricaricare le batterie solo nella stazione di carica in dotazione. Un utilizzo non corretto può provocare scosse elettriche, surriscaldamento o fuoriuscita di liquido corrosivo dalla batteria. In caso di fuoriuscita di elettrolito, risciacquare con acqua/neutralizzante. In caso di contatto con gli occhi, consultare immediatamente un medico. - Utilizzare solo batterie originali consigliate dal produttore. La sicurezza del prodotto può essere garantita solo se si utilizzano batterie originali. Non utilizzare batterie non ricaricabili. - Quando si rimuove la batteria, il prodotto deve essere scollegato dalla rete elettrica.
Indicazioni di sicurezza per il funzionamento
- Il prodotto deve essere utilizzato solo con l'attrezzatura raccomandata dal produttore. Non sono ammessi altri tipi di utilizzo. Rispettare rigorosamente le istruzioni del produttore relative al funzionamento e alla manutenzione.
- Quando si utilizza il prodotto in aree pubbliche, è necessario collocare cartelli di avvertimento all'interno dell'area di lavoro. Questi cartelli devono riportare il seguente testo:
"Avviso! Robot tosaerba! Mantenersi a distanza dal prodotto! Non lasciare i bambini incustoditi!"
- Spegnere il prodotto se nell'area di lavoro sono presenti persone, in particolare bambini, o animali. Si consiglia di programmare il prodotto in modo che funzioni negli orari in cui nell'area non si svolgono attività, ad es. di notte. Prestare attenzione poiché alcuni animali, come i ricci, sono notturni. È possibile che il prodotto ferisca tali animali.
gono attività, ad es. di notte. Prestare attenzione poiché alcuni animali, come i ricci, sono notturni. è possibile che il prodotto ferisca tali animali.
- È vietato l'accesso ai bambini all'area di lavoro durante il funzionamento.
- È vietato ai bambini giocare con il prodotto, sia quando in funzione che quando fuori funzione.
- Trasportare sempre il prodotto quando è spento. Non con le braccia tese, ma sempre contro il corpo. Assicurarsi di stare in piedi in modo stabile e sicuro.
- Non correre quando si trasporta l'apparecchio. Camminare prestando attenzione e assicurarsi sempre di avere un appoggio sicuro.
- Durante l'utilizzo del prodotto, indossare sempre calzature rigide e pantaloni lunghi. Non utilizzare l'apparecchio in condizioni atmosferiche sfavorevoli, in particolare durante i temporali. Sussiste il rischio di essere colpiti da un fulmine.
- Utilizzare sempre un interruttore differenziale con corrente di intervento pari a 30mA . L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.
- ATTENZIONE: Il cavo di prolunga e il cavo di rete devono trovarsi all'esterno dell'area di lavoro per evitare che vengano danneggiati.
- L'uso, la manutenzione e la riparazione del prodotto devono essere eseguiti esclusivamente da persone che ne conoscono a fondo le caratteristiche nonché le norme di sicurezza da osservare durante l'uso. Leggere attentamente le istruzioni per l'uso e familiarizzare con il contenuto prima di utilizzare il prodotto.
- Non è consentito modificare il design originale del prodotto. Tutte le modifiche a riguardo vengono eseguite a rischio e pericolo dell'utente.
- Assicurarsi che sul prato non vi siano oggetti estranei come pietre, rami, attrezzi o giocattoli. Le lame possono danneggiarsi in caso di collisione con oggetti estranei. Spegnere sempre il prodotto con il tasto POWER ON/OFF prima di rimuovere un'ostruzione. Controllare che il prodotto non sia danneggiato prima di rimetterlo in funzione.
- Se il prodotto inizia a vibrare in modo anomalo, spegnerlo sempre con l'interruttore principale o con il tasto POWER ON/OFF e verificare che non vi siano danni prima di rimetterlo in funzione.
- Riavviare il prodotto come da istruzioni. Quando il prodotto è acceso, assicurarsi che mani e piedi non siano vicini alle lame rotanti. Tenere mani e piedi lontani dal fondo del prodotto.
- Non toccare mai i componenti pericolosi in movimento, come il disco porta-lame, prima che si siano completamente arrestati.
- Non sollevare il prodotto e non trasportarlo quando è acceso.
- Non lasciare utilizzare il prodotto a chi non ne conosce il funzionamento e il comportamento.
- Il prodotto non deve entrare in collisione con persone o altri esseri viventi. Se una persona o un altro essere vivente entra nel percorso di marcia del prodotto, questo deve essere immediatamente arrestato.
- Non appoggiare nessun oggetto sull'alloggiamento o sulla stazione di carica del prodotto.
- Non permettere mai a nessuna persona di sedersi sul robot. Non sollevare mai il robot per ispezionare la lama o trasportarlo durante il funzionamento. Non mettere le mani o i piedi nel robot durante il funzionamento. Non utilizzare il prodotto con la protezione, il disco porta-lame o l'alloggiamento danneggiati. Inoltre, non deve essere utilizzato con lame, viti, dadi o cavi danneggiati. Non collegare o toccare i cavi danneggiati prima che siano stati scollegati dall'alimentazione elettrica.
- Non utilizzare il prodotto se il tasto POWER ON/OFF e il tasto STOP non funzionano.
- Quando non in uso, spegnere l'apparecchio utilizzando il tasto ON/OFF. Il prodotto si avvia solo se il tasto POWER ON/OFF è acceso e se viene inserito il codice PIN corretto.
- Se il cavo di rete viene danneggiato durante l'uso, premere il tasto STOP per arrestare il robot e scollegare il cavo di rete dalla presa.
- Scheppach non garantisce la piena compatibilità tra il prodotto e altri sistemi wireless come telecomandi, trasmettitori, recinzioni elettriche interrate di pascoli o simili.
- Oggetti metallici nel terreno (ad es. cemento armato o reti antitalpe) possono causare l'arresto della falciatrice. Gli oggetti metallici possono causare interferenze con il segnale del loop, causando l'arresto della falciatrice.
- La temperatura di esercizio e di conservazione è di 5-50 °C. L'intervallo di temperatura per la ricarica è di 5-45 °C. Se la temperatura è troppo alta, il prodotto potrebbe danneggiarsi.
- Non utilizzare o ricaricare il robot in ambienti esplosivi e/o infiammabili.
- Non utilizzare il robot quando è in funzione un impianto di irrigazione. In quel caso, programmare il robot e l'impianto di irrigazione in modo che non funzionino contemporaneamente.
- Non lavare il robot con getti d'acqua ad alta pressione o immergerlo parzialmente o completamente in acqua, poiché non è impermeabile.
- Utilizzare esclusivamente il caricatore e l'alimentatore forniti dal produttore. Un uso improprio può provocare scosse elettriche, surriscaldamento o fuoriuscita di liquidi corrosivi dalla batteria.
- Non posizionare l'alimentatore a un'altezza che possa essere sommerso dall'acqua. Non posizionare l'alimentatore sul pavimento.
- Non coprire l'alimentatore. La condensa può danneggiare l'alimentatore e aumentare il rischio di scosse elettriche.
- In caso di fuoriuscita di liquido, lavare la batteria con acqua/neutralizzante.
In caso di contatto con gli occhi, consultare un medico.
△ Quando la falciatrice è capovolta, l'interruttore di rete deve essere sempre spento. L'interruttore di rete deve essere sempre spento durante tutti i lavori sul telaio inferiore della falciatrice, ad es. durante la pulizia o la sostituzione delle lame.
Indicazioni di sicurezza per batteria e caricatore
△ Batteria e caricatore
Leggere le istruzioni prima della ricarica. Assicurarsi che il caricatore corrisponda all'alimentazione CA della rete elettrica locale. Assicurarsi che il collegamento tra il caricatore e il gruppo batterie corrisponda ai modelli corretti. Una durata maggiore e prestazioni migliori si ottengono se la batteria viene caricata quando la temperatura dell'aria è compresa tra 18°C e 25°C. Non caricare la batteria a temperature dell'aria inferiori a 5°C o superiori a 40°C. Queste istruzioni sono importanti perché possono prevenire gravi danni alla batteria.
▲ AVVISO:
Le batterie agli ioni di litio possono esplodere o causare incendi se smontate, cortocircuitate o esposte all'acqua, al fuoco o a temperature elevate. Procedere con cautela, non aprire la batteria e non sottoporla a carichi elettrici/meccanici. Evitare di conservare le batterie alla luce diretta del sole.
- Non smontare, aprire o schiacciare la batteria.
- Non cortocircuitare la batteria. Non conservare le batterie in modo disordinato in una scatola o in un cassetto dove possono cortocircuitarsi tra loro o essere cortocircuitate da materiali conduttivi.
- Quando la batteria non è in uso, tenerla lontana da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono cortocircuitare i morsetti. Il cortocircuito dei morsetti della batteria può causare ustioni o incendi. Non esporre la batteria al calore o alla fiamma. Evitare di conservarla alla luce diretta del sole.
- Non sottoporre la batteria a urti meccanici.
- In caso di fuoriuscita di liquido dalla batteria, evitare che il liquido venga a contatto con la pelle o con gli occhi. In caso di contatto, lavare abbondantemente l'area interessata con acqua e consultare un medico.
- In caso di ingestione di una cella o di una batteria, rivolgersi immediatamente a un medico.
- Mantenere la batteria pulita e asciutta.
- La batteria funziona al meglio se utilizzata ad una temperatura ambiente normale (20°C ± 5°C).
- Quando si smaltiscono le batterie, tenere separate le batterie aventi sistemi elettrochimici diversi.
- Caricare il prodotto solo con il caricatore specificato per la falciatrice. Non utilizzare un caricatore diverso da quello specificamente previsto per l'uso con il prodotto. Un caricatore adatto a un tipo di batteria può causare un pericolo di incendio se utilizzato con un'altra batteria.
- Non utilizzare batterie non destinate all'uso con il prodotto.
- Tenere la batteria lontano dalla portata dei bambini.
- Conservare la descrizione originale del prodotto per una futura consultazione.
- Smaltire correttamente il prodotto.
- Tenere sempre pulito il caricatore. Lo sporco può causare scosse elettriche.
- Controllare, prima dell'utilizzo, il caricatore, i cavi e le spine. Non utilizzare il caricatore se si rilevano dei danni. Non aprire arbitrariamente il caricatore e farlo riparare solo da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. I caricatori, i cavi e le spine danneggiati aumentano il rischio di scossa elettrica.
- Controllare sempre che la tensione di rete corrisponda a quella sulla targhetta identificativa del caricatore.
- Non utilizzare mai il caricatore se i cavi, le spine o il prodotto stesso risultano danneggiati da agenti esterni. Portare il caricatore presso l'officina specializzata più vicina.
- Non aprire in nessun caso il caricatore. Portare il caricatore presso l'officina specializzata più vicina.
ATTENZIONE!
Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni.
Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare la macchina.
Rischi residui
La macchina è stata costruita secondo tecnologie all'avanguardia e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.
- Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
- Prima di eseguire lavori di regolazione o manutenzione, rilasciare il pulsante di avvio e staccare la spina elettrica alla presa di corrente.
- Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
- I rischi residui possono essere minimizzati se si rispettano nel complesso le "indicazioni di sicurezza" e l'"uso conforme alla destinazione d'uso", nonché le istruzioni per l'uso della macchina stessa.
- Evitare le messe in funzione accidentali della macchina: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione. Utilizzare l'attrezzo raccomandato nelle presenti istruzioni per l'uso. In quel modo potrete ottenere le prestazioni ottimali della vostra macchina.
- Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.
6. Dati tecnici
Robot tosaerba
| Tensione 20 V | --- |
| Velocità di minimo n0 | 2800 min-1 |
| Larghezza di taglio 18 cm | |
| Altezza di taglio 20-60 mm | |
| Posizioni dell'altezza di taglio | 9 |
| Superficie 600 m2 | |
| Pendenza max. 35 % | |
| Passaggio più stretto possible | 0,8 m |
Controllo tramite App
| Bluetooth® |
| Banda di frequenza di esercizio 2,4-2,48 GHz |
| Potenza massima trasmessa 8,61 dBm |
| WiFi |
| Campo di frequenza del modulo WLAN | 2,4-2,48 GHz |
| Potenza di radiofrequenza max. del modulo WLAN | 18,39 dBm |
Batteria AK2.0-RC-20Li
| Tipo Ioni di litio |
| Tensione 18V (max 20 V) | --- |
| Capacità | 2000 mAh |
| Potenza | 36 Wh |
| Tempo di ricarica | circa 120 min |
Alimentatore NT1.1-RC-20Li
| Tensione (ingresso) 100-240 V~ |
| Frequenza | 50-60 Hz |
| Potenza assorbita | 28 W |
| Tensione (uscita) | 20 V--- |
| Corrente di carica | 1,1 A |
Classe di protezione IP
| Robot tosaerba IPX5 |
| Stazione di carica IPX4 |
| Alimentatore IP67 |
| Peso totale (netto) circa 8 kg |
Con riserva di modifiche tecniche!
IMPORTANTE:
Il caricatore è adatto solo per la ricarica del tipo di prodotto RoboCut XL600.
Rumori e vibrazioni
Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.
Emissioni sonore
| Livello di potenza acustica LWA | 50 dB |
| Incertezza KWA | 4,09 dB |
| Livello di potenza acustica garantito LWA | 55 dB |
| Livello di pressione acustica LpA | 44 dB |
| Incertezza KpA | 3 dB |
La dichiarazione delle emissioni acustiche è conforme alla norma EN ISO 3744.
7. Disimballaggio
- Aprite l'imballaggio ed estraete con cautela il prodotto.
- Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
- Controllate se il contenuto della fornitura è completo.
- Controllate il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
- Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
- Prima dell'impiego, familiarizzate con il prodotto con l'ausilio delle istruzioni per l'uso.
- Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti a usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
- In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.
ATTENZIONE!
L'apparecchio e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!
8. Allestimento / Prima della messa in funzione
ATTENZIONE!
Prima della messa in funzione del prodotto, è obbligatorio montarlo completamente!
ATTENZIONE!
Se nell'area di lavoro si intende utilizzare uno scarificatore, è obbligatorio interrare il filo di delimitazione (11).
ATTENZIONE!
Non utilizzare un decespugliatore in prossimità del filo di delimitazione (11). Fare attenzione quando si rifilano i bordi in prossimità del filo di delimitazione (11).
8.1 Installazione / Posizione corretta della stazione di carica (10)
ATTENZIONE
Fissare la stazione di carica (10) utilizzando un martello (non incluso nella fornitura) e i picchetti di fissaggio (13), solo dopo aver delimitato l'intera area di lavoro. (Fig. 16).
AVVERTENZA:
Non praticare ulteriori fori nella stazione di carica.
AVVERTENZA:
Non appoggiare i piedi sulla piastra della stazione di carica.
ATTENZIONE
Il cavo di prolunga e il cavo di rete devono trovarsi all'esterno dell'area di lavoro per evitare che vengano danneggiati.
- La stazione di carica (10) può essere collocata vicino a una rimessa, a una casetta da giardino o alla casa.
- La stazione di carica (10) deve essere collocata su un terreno pianeggiante.
AVVERTENZA:
Non collocare la stazione di carica (10) su una superficie inclinata o irregolare, altrimenti si piegherà e il funzionamento sarà compromesso o si potrà verificare un'anomalia.
- La stazione di carica (10) deve essere installata/posizionata in modo tale che davanti e dietro alla stazione di carica (10) ci sia almeno un metro di spazio, privo di ostacoli o simili. (Figura 3)
8.2 Collegare il filo di delimitazione (11) alla stazione di carica (10)
AVVERTENZA:
Il filo di delimitazione (11), davanti alla stazione di carica (10), deve essere posato per almeno un metro di lunghezza, in modo rettilineo, senza angoli e ostacoli. In questo modo si garantisce un ingresso corretto nella stazione di carica (10) (Figura 3).
- Il filo di delimitazione (11) deve essere posato ad almeno 30 cm di distanza dai confini, come il muro di casa, davanti e dietro la stazione di carica (10). (Figura 3)
- Spellare circa 10 mm di isolamento da un lato del filo di delimitazione (11) (Figura 4).
- Inserire il filo di delimitazione spelato (11) nel morsetto fermacavo rosso "OUT", sul retro della stazione di carica (10). Quindi far passare il filo di delimitazione (11) attraverso la fessura sotto la stazione di carica (10) (Figura 5).
- Posare quindi il filo di delimitazione (11) come descritto al punto 8.3 "Posa del filo di delimitazione (11)".
AVVERTENZA:
Il filo di delimitazione (11) deve essere posato per almeno 100 cm davanti alla stazione di carica (10).
- Dopo aver posato il filo di delimitazione (11), accorciare il filo in eccesso.
- Per collegare la seconda estremità del filo di delimitazione (11), togliere circa 10 mm di isolamento dall'estremità e inserirla nel morsetto fermacavo nero "IN".
8.3 Posa del filo di delimitazione (11) (Fig. 1/2)
Il filo di delimitazione (11) deve essere posato ad anello intorno all'area di lavoro. Quando il tosaerba robot (1) si avvicina, i sensori del prodotto rilevano il filo di delimitazione (11). La falciatrice cambia direzione con un angolo casuale quando raggiunge il filo di delimitazione (11).
Se la falciatrice deve tornare alla stazione di carica (10), procede fino al filo di delimitazione (11) e poi gira a sinistra.
Quindi, seguendo il filo di delimitazione (11), ritorna alla stazione di carica (10).
8.3.1 Avvertenze generali/Tipi di posa
ATTENZIONE:
Per evitare danni al prodotto, tra il filo di delimitazione (11) e acque/pendenze/scarpate e/o le strade pubbliche deve essere presente un ostacolo di almeno 15 cm di altezza.
ATTENZIONE:
La falciatrice non deve essere utilizzata su ghiaia/pietre.
AVVERTENZA:
Definire e realizzare uno schizzo dell'area di lavoro prima di iniziare la posa del filo di delimitazione (11).
AVVERTENZA:
La lunghezza massima consentita per il filo di delimitazione (11) è di 300 metri.
- La distanza tra il filo di delimitazione (11) e il bordo esterno deve essere di 30 cm (Figura 6).
- Una distanza di 8 cm tra il filo di delimitazione (11) è sufficiente se vengono garantite tutte le seguenti condizioni (Figura 7):
- il tosaerba può andare sulla superficie di confine (ad es. un marciapiede, un vialetto o simili).
- la superficie di confine si trova allo stesso livello della superficie di taglio.
- sulla superficie di confine non vi siano parti sporgenti o appuntite che possano entrare in contatto con la falciatrice o le lame e provocare danni.
- sulla superficie di confine non sono presenti piante che non devono essere tagliate.
- Il filo di delimitazione (11) può essere interrato o fissato in posizione grazie ai chiodi per il filo (12) in dotazione.
- Quando si posa il filo di delimitazione (11), l'angolo negli angoli deve essere sempre >90° (vedere figura 8+9).
- Il robot tosaerba (1) individua aree/passaggi con restringimenti / con una larghezza di ≥ 0.8 m (Figura 10).
- La larghezza minima dell'area di taglio è di 0,8 m (Figura 10). La pendenza massima possibile è del 35% (20°) ATTENZIONE
Per evitare incidenti e/o danni alle persone o al prodotto, è vietato utilizzare il prodotto su terreni ripidi. La Figura 11 aiuta a determinare la pendenza.
AVVERTENZA:
Per la delimitazione di pendii/scarpate, vedere punto 8.3.3.
ATTENZIONE!
Se nell'area di lavoro si intende utilizzare uno scarificatore, è obbligatorio interrare il filo di delimitazione (11).
8.3.1.1 Interramento del filo di delimitazione (11)
- Quando si interra il filo di delimitazione (11), praticare una stretta scanalatura nel tappeto erboso utilizzando una vanga o un attrezzo simile. Posizionare quindi il filo nella scanalatura e ricoprirlo di terra.
IMPORTANTE:
Per garantire un funzionamento senza problemi, il filo di delimitazione (11) deve essere coperto con max. 3 cm di terra.
- Dopo aver ricoperto di terra il filo di delimitazione (11), è sufficiente ricompattare il terreno con il rullo.
8.3.1.2 Fissaggio del filo di delimitazione (11) con i chiodi sottili (12)
AVVERTENZA:
La distanza tra i chiodi per il filo (12) non deve superare gli 80 cm (Figura 12).
- Posizionare il filo di delimitazione (11) sul tappeto erboso a una distanza di 30 cm o 8 cm dal bordo esterno (Figura 6/7).
- Fissare il filo di delimitazione (11) con un chiodo per il filo (12) almeno ogni 80 cm (Figura 12).
- Piantare i chiodi per il filo (12) nel terreno con l'aiuto di un martello (non contenuto nella fornitura) (Figura 13).
- In caso di condizioni irregolari o curve, la distanza tra i chiodi per il filo (12) deve essere ridotta di conseguenza.
8.3.2 Tipo di posa per ostacoli (isole) (Fig. 14)
AVVERTENZA:
Per gli oggetti grandi e pesanti elencati di seguito a titolo esemplificativo, non è necessariamente richiesta una "installazione a isola":
- Albero - Aiuola rialzata
- Vasi di piantumazione grandi/pesanti
- Serra
- Capanno da giardino
Per proteggere gli oggetti delicati/piccoli da eventuali danni, posare il filo di delimitazione (11) come segue:
- Guidare il filo di delimitazione (11) lungo il bordo esterno fino a raggiungere il punto con la distanza minore (almeno 0,8m ) tra il bordo esterno e l'ostacolo.
- Posare il filo di delimitazione (11) come una "linea di mandata" seguendo il percorso più breve verso l'ostacolo.
- Posizionare il filo di delimitazione (11) a una distanza di 30 cm o 8 cm intorno all'ostacolo (vedere punto 8.3.1).
- Posare il cavo lungo la "linea di mandata" tornando indietro fino al bordo esterno.
ATTENZIONE!
Il filo di delimitazione (11) NON deve incrociarsi. La distanza massima tra i fili di delimitazione è di 5 mm. - Posare ulteriormente il cavo lungo il bordo esterno.
8.3.3 Delimitazione di scarpate/pendenze >35% (Fig. 15)
- Il confine con le scarpate/pendenze >35% deve essere di min. 40 cm, come indicato nella Figura 15.
- Se non si mantiene questa distanza, sussiste il pericolo che il robot tosaerba (1) esca dall'area delimitata. Pertanto, non è più possibile alcuna funzione, poiché il robot non ha più alcun orientamento.
AVVERTENZA
Dopo aver delimitato completamente l'area di lavoro, collegare il filo di delimitazione (11) alla stazione di carica (10) come descritto al punto 8.2.
ATTENZIONE
Fissare la stazione di carica (10) usando un martello (non incluso nel contenuto della fornitura) e i picchetti di fissaggio (13), solo dopo aver delimitato l'intera area di lavoro.
8.4 Collegamento della stazione di carica (10) (Fig. 16)
- Collegare la spina a 2 poli alla stazione di carica (10) come indicato nella figura 16 e avvitarla.
- Inserire la spina elettrica nella presa di corrente.
ATTENZIONE
Prima di collegare la spina alla rete elettrica, accertarsi che il filo di delimitazione (11) sia posato correttamente e che l'alimentatore (14) sia collegato correttamente alla stazione di carica (10).
Quando la stazione di carica (10) è collegata alla rete elettrica, sulla parte posteriore della stazione di carica (10) si accende un LED. (vedere Figura 17).
8.4.1 Descrizione degli stati dei LED (Fig. 17)
| Stato dei LED | Significato Misure da adot-tare |
| non accesso | nessuna alimen-tazione elettrica | Assicurarsi che il cavo di rete sua collegato corretta-mente al caricatore e che quest'ultimo sia collegato a un'alimentazione elettrica adeguata. |
| accesso verde | Il filo di delimita-zione è collegato correttamente.Il robot è comple-tamente carico. | - |
| lampeg-giante verde | Il robot viene caricato | - |
| lampeg- giante rosso | Il filo di deli- mitazione è danneggiato o non è collegato correttamente. | Controllare se le due estremità del filo di delimita- zione sono collegate e che il morsetto fermacavo sia affidabile. Controllare che il filo di delimita- zione non sua rotto. |
8.5 Prima della messa in funzione
- Impostate l'altezza di taglio alla massima altezza di taglio (60 mm) utilizzando la manopola di regolazione dell'altezza di taglio (2), come illustrato nella Figura 18.
- Posizionare la falciatrice nell'area di lavoro e avviarla (come descritto al punto 9).
- Osservare la falciatrice per un periodo di tempo piuttosto lungo.
- Se ritorna alla stazione di carica (10) senza problemi, l'installazione è completata.
CONSIGLIO:
Prima della prima messa in funzione:
Posizionare la falciatrice direttamente dietro la stazione di carica (10), con un angolo di 90° rispetto al filo di delimitazione (11) e impartire il comando di ritorno alla stazione di carica (10) tramite il tasto "HOME" (vedere punto 9).
A quel punto la falciatrice torna alla stazione di carica (10) lungo l'intero filo di delimitazione (11) (Figura 2).
Ciò consente di identificare le aree problematiche direttamente prima della prima messa in funzione e di correggerle se necessario.
La stessa procedura è consigliata per i punti critici, come scarpate/divisorie/aiuole, ecc.
Procedere come descritto sopra e avviare la falciatrice (vedere punto 9) con il tasto "START".
In caso di problemi, è possibile arrestare la falciatrice premendo il tasto di arresto (4) sul prodotto.
9. Messa in funzione / Regolazione
ATTENZIONE!
Per garantire un funzionamento ottimale, è necessario eseguire un aggiornamento del software prima della prima messa in funzione. (vedere Aggiornamento del software 13.3)
AVVERTENZA
Per una lunga durata, il robot tosaerba (1) deve essere utilizzato solo a una temperatura esterna compresa tra 5 e 40 °C.
ATTENZIONE!
Prima della messa in funzione del prodotto, è obbligatorio montarlo completamente.
Allacciamento elettrico
Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.
L'allacciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.
Le cause possono essere le seguenti:
- Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
- Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
- Tagli causati dal transito sui cavi di alimentazione.
- Danni all'isolamento causati dalle operazioni di distacco alla presa a parete.
- Cricche a causa dell'invecchiamento dell'isolamento. Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.
I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti.
Impiegare solo linee di allacciamento con il medesimo contrassegno.
La designazione del tipo deve essere stampata sul cavo di collegamento.
9.1 Messa in funzione rapida (Fig. 19/20)
Dopo aver installato il filo di delimitazione (11), è possibile utilizzare il robot tosaerba (1).
Regolazione dell'altezza di taglio
- Ruotare la manopola di regolazione dell'altezza di taglio (2) in senso orario per aumentare l'altezza di taglio in modo continuo tra 20 e 60 mm.
- Ruotare la manopola di regolazione dell'altezza di taglio (2) in senso antiorario per ridurre l'altezza di taglio in modo continuo tra 20 e 60 mm.
AVVERTENZA
La freccia sulla manopola di regolazione dell'altezza di taglio (2) è rivolta verso i numeri esterni alla manopola. Qui è possibile leggere l'altezza di taglio attualmente impostata in passi di 5 mm.
Arresto del robot tosaerba:
- Per arrestare il tosaerba robot, premere il pulsante di arresto (4).
- Il robot tosaerba si arresta immediatamente e il disco porta-lame (6) si ferma.
Attenzione
Il robot tosaerba non è spento, è stato solo fermato. Per spegnere il robot tosaerba, utilizzare sempre il "tasto POWER ON/OFF".
Accensione del robot tosaerba:
- Il robot tosaerba può essere riavviato come descritto di seguito.
AVVERTENZA
Prima che il robot tosaerba (1) inizi a tagliare, viene emesso un segnale acustico (quattro bip), dopo di che il disco porta-lame (6) inizia a ruotare.
- Tenere premuto il tasto "POWER ON/OFF" per accendere il robot tosaerba (1).
- Al primo utilizzo, inserire il codice PIN predefinito "0000" premendo quattro volte "OK" quando lampeggia il numero "0". (Il codice PIN può essere modificato come descritto al punto 9.2.1).
- Dopo aver confermato la quarta cifra con il "tasto OK", il robot tosaerba è pronto per l'uso. Sul display appare la scritta "IdLE".
AVVERTENZA
Il robot tosaerba (1) si spegne automaticamente dopo 30 secondi se non viene inserito nulla.
ATTENZIONE
Se il codice PIN viene immesso 10 volte in modo errato, sul display appare "LOCK". L'apparecchio viene bloccato per 10 minuti prima di poter inserire nuovamente il codice PIN.
- Premere il tasto "START" e poi il tasto "OK" per avviare il taglio.
- Premendo il tasto "HOME" e poi il tasto "OK", il robot tosaerba (1) torna alla stazione di carica (10) con la funzione di taglio disattivata.
Il robot tosaerba (1) funziona ininterrottamente fino a quando la carica della batteria è insufficiente. Il robot tosaerba ritorna automaticamente alla stazione di carica (10). In quello stato il disco porta-lame è disattivato.
AVVERTENZA
Una volta che la batteria è completamente carica, il robot tosaerba riparte. In alternativa, il robot tosaerba rimane nella stazione di carica (10) secondo il programma di taglio impostato.
(In base all'impostazione standard, il robot funziona dal lunedì al venerdì dalle 09:00 alle 15:00)
9.2 Regolazioni
AVVERTENZA
Per modificare le impostazioni del prodotto, il robot tosaerba (1) deve essere acceso. Accendere il robot tosaerba (1) tenendo premuto il tasto ("POWER ON-/OFF") finché sul display non compare "PIN".
9.2.1 Modifica del codice PIN (Fig. 21)
- Tenere premuti contemporaneamente i tasti "START" e "HOME" per almeno 3 secondi.
- Il simbolo "PInl" lampeggia.
- Inserire ora il vecchio codice PIN come segue (impostazione di fabbrica "0000").
- La prima cifra si accende ("0---"). Utilizzare i tasti "START" e "HOME" per selezionare la cifra desiderata.
- Confermare la cifra con il tasto "OK".
- Si accende la cifra successiva (ad es. "10--").
- Procedere come descritto per le cifre 2-4.
- Dopo aver inserito il "vecchio" codice PIN e aver confermato la quarta cifra con il tasto "OK", appare "Pln2"; ora è possibile inserire il nuovo codice PIN.
- La prima cifra lampeggia ("0---"). Utilizzare i tasti "START" e "HOME" per selezionare la cifra desiderata.
- Confermare la cifra con il tasto "OK".
- La cifra successiva lampeggia (ad es. "10--").
- Procedere come descritto per le cifre 2-4.
- Dopo aver confermato la quarta cifra con il tasto "OK", il nuovo codice PIN viene memorizzato. Sul display appare la scritta "IdLE".
9.2.2 Impostazione/modifica di data/ora (Fig. 22)
AVVERTENZA
Data e ora sono impostazioni necessarie affinché il robot tosaerba (1) possa tagliare secondo il programma di taglio impostato.
L'impostazione di data e ora avviene nell'ordine anno - data - ora. - Tenere premuto il tasto "START" per almeno 5 secondi. - Sul display si accendono il simbolo e un numero (ad es. 2020). Utilizzare i tasti "START", "HOME" e "OK" per impostare l'anno, analogamente all'impostazione del PIN. - Poi si accenderà il numero successivo (mese.giorno, ad es. 08.25 per il 25 agosto). Utilizzare i tasti "START", "HOME" e "OK" per impostare il mese e il giorno corretti. L'ora viene visualizzata per ultima (ad es. 13:25). Impostare l'ora attuale come descritto sopra. - Dopo aver confermato la quarta cifra con il tasto "OK", la data e l'ora vengono salvate. Sul display appare la scritta "IdLE".
9.2.3 Modifica dell'ora di inizio (Fig. 23)
L'ora di avvio, impostata in fabbrica alle 09:00, può essere modificata in qualsiasi momento.
- Tenere premuti contemporaneamente i tasti "START" e "OK" per almeno 3 secondi.
- Il display visualizza l'ora di avvio impostata, ad es. 13:25, con la prima cifra lampeggiante. Utilizzare i tasti "START" e "HOME" per selezionare la cifra desiderata e confermare con il tasto "OK".
- Procedere come descritto per le cifre 2-4.
- Dopo aver confermato la quarta cifra con il "tasto OK", la nuova ora di avvio viene salvata. Sul display appare la scritta "IdLE".
9.2.4 Modifica dell'orario di taglio/giorno (Fig. 24)
L'orario di taglio, impostato in fabbrica su 6 ore giornaliere, può essere modificato in qualsiasi momento.
- Tenere premuto il tasto "OK" per almeno 3 secondi.
- Il display visualizza l'orario di taglio impostato, ad es. 06 H, con la prima cifra lampeggiante. Utilizzare i tasti "START" e "HOME" per selezionare la cifra desiderata e confermare con il tasto "OK".
- Dopo aver confermato la seconda cifra con il "tasto OK", il nuovo orario o nuovo giorno di taglio viene salvato. Sul display appare la scritta "IdLE".
9.3 Taglio dei bordi
L'impostazione predefinita prevede che il robot tosaerba (1) tagli i bordi il martedì e il venerdì.
Ciò significa che il robot tosaerba (1) percorrerà una volta il filo di delimitazione (11) la prima volta che taglia il prato durante il giorno.
ATTENZIONE
In questa modalità, il disco porta-lame (6) è attivo. Gli orari per il taglio dei bordi possono essere impostati solo tramite l'App.
9.4 Controllo tramite App
Il robot tosaerba RoboCut XL600 può essere gestito tramite App. L'applicazione è disponibile per Android e iOS sui rispettivi App Store.
L'utilizzo dell'applicazione rientra nel termine "Utilizzo" come definito nelle presenti istruzioni per l'uso. Pertanto, osservare anche le norme di sicurezza applicabili.
Il robot di falciatura dispone di due diverse modalità di lavoro. Alla consegna il robot funziona in modalità offline. In quel caso è a disposizione la gamma di funzioni di falciatura standard del robot.
Se si desidera utilizzare i servizi supplementari (tempi di falciatura, aggiornamento del software, ecc.), è disponibile un'App supplementare, non messa a disposizione dal gruppo Scheppach. Prima di poter collegare questa App al nostro robot di falciatura, occorre inserire le proprie informazioni di contatto. È sufficiente un indirizzo e-mail. Il produttore dell'App ha predisposto a tale proposito un'informativa sulla privacy e un accordo d'uso, che normano l'utilizzo dell'App e il trattamento dei relativi dati personali.
Informiamo che il gruppo Scheppach durante l'utilizzo dell'App non salva alcun dato personale, né tratta nessun altro tipo di informazione. Questo viene svolto esclusivamente dal produttore dell'App.
9.4.1 Registrazione
Per utilizzare l'App è necessario eseguire la registrazione via e-mail. In alternativa, è possibile anche registrarsi e accedere tramite Facebook, con il proprio ID Apple o con Google.

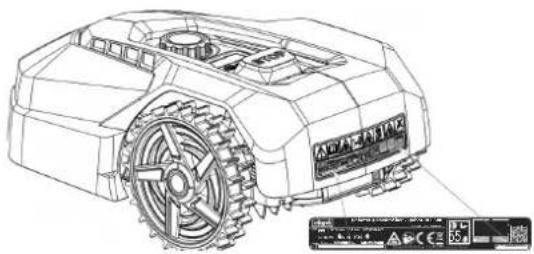

Tenere a portata di mano il numero di serie del proprio robot tosaerba per la registrazione. Questo dato è riportato sulla targhetta identificativa dell'apparecchio.
9.4.2 Comunicazione/trasferimento dei dati
L'App comunica con il robot tosaerba tramite Bluetooth o WiFi.
AVVERTENZA
A seconda del contratto stipulato con il provider di telefonia mobile o con il provider di Internet, il trasferimento dei dati dall'App a Internet comporta dei costi a carico dell'utente.
9.4.3 Funzioni dell'App
- Visualizzazione e modifica del programma di taglio erba
- Impostazione della zona di taglio erba
- Avvio taglio erba
- Invio dell'apparecchio alla stazione di carica
- Regolazioni
- Aggiornamenti/Lettura (dati di log)
9.4.3.1 Visualizzazione e modifica del programma di taglio erba
Con questa funzione è possibile impostare quando il robot tosaerba deve iniziare a tagliare e per quanto tempo deve funzionare giornalmente.
È disponibile un orario di avvio per giorno (in seguito massimo due orari di avvio).
Con questa funzione è possibile impostare anche i giorni in cui devono essere tagliati i bordi del prato.
ATTENZIONE
La modifica del programma di taglio, l'avvio di un'operazione di taglio, l'accensione e lo spegnimento automatico, l'invio alla stazione di ricarica del robot tosaerba e la modifica della data e dell'ora possono comportare attività non prevedibili da altre persone. Le persone interessate devono essere sempre informate in anticipo sulle possibili attività del robot tosaerba.
9.4.3.2 Impostazione della zona di taglio erba
Con questa funzione è possibile impostare manualmente quattro diverse zone di taglio in %. Per impostazione predefinita, la funzione è impostata su "AutoMultizone". In quel caso la falciatrice si avvia in modo indefinito dopo il processo di ricarica in qualsiasi punto del filo di delimitazione.
Questo significa che:
Dopo il primo processo di ricarica, il robot tosaerba si muove lungo il filo di delimitazione in base al numero % impostato per la zona 1 e inizia a tagliare.
Dopo il secondo processo di ricarica, fa lo stesso in base al numero % impostato per la zona 2, ecc.
Esempio:
Sono stati installati 200 m di filo di delimitazione ed è stato inserito un valore del 25% per la zona 1.
Dopo la ricarica, il robot tosaerba percorre 50 m lungo il filo di delimitazione e da inizia a tagliare da quel punto.
AVVERTENZA
Con questa funzione è possibile lasciare che il robot tosaerba inizi a tagliare dai passaggi difficili da raggiungere, ad es., per garantire un modello di taglio perfetto.
9.5 Modificare l'impostazione standard del sensore pioggia
Tenere premuto il pulsante "HOME" per 3 secondi, a quel punto verrà mostrato sul display "pioggia". Premere "OK" per richiamare l'interfaccia impostazioni. Viene quindi visualizzato "ON" o "OFF". È possibile modificare le impostazioni premendo i pulsanti "START" e "HOME" e confermando con il pulsante "OK".
10. Pulizia
ATTENZIONE
Prima di procedere alla pulizia, spegnere il prodotto con l'apposito tasto.
ATTENZIONE
Indossare i guanti protettivi prima di pulire il disco porta-lame rotante.
Si raccomanda di pulire il prodotto subito dopo l'utilizzo.
Pulire regolarmente il prodotto con un panno umido e un po' di sapone lubrificante. Non impiegare detergenti o solventi; questi potrebbero corrodere i componenti in plastica del prodotto. Assicurarsi che non possa penetrare acqua all'interno del prodotto.
11. Trasporto
- Tenere premuto il Tasto ("POWER ON/OFF") fino allo spegnimento del robot tosaerba (1).
- Durante il trasporto del robot tosaerba (1), indossare guanti protettivi.
- Trasportare il robot tosaerba (1) in modo sicuro con entrambe le mani.
Per evitare danni, evitare che il robot tosaerba (1) possa cadere a terra da altezze elevate.
Nel caso ciò accadesse, portare necessariamente l'apparecchio presso un'officina specializzata per un'ispezione.
Il robot tosaerba (1) non deve essere messo in funzione prima dell'avvenuta ispezione.
12. Conservazione/Stoccaggio invernale
La falciatrice durerà più a lungo, se le viene consentito di "andare in letargo".
Anche se non pone problemi, si consiglia di riporre la falciatrice in un locale chiuso, ad es. in garage, durante l'inverno.
Prima di riporre la falciatrice a magazzino per la pausa invernale:
- Pulirlo accuratamente (vedere punto 10).
- Caricare completamente la batteria.
- Spegnere il prodotto.
- Rimuovere la batteria (vedere punto 13.2).
Conservare il prodotto e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 40°C.
Conservare il robot tosaerba (1) nell'imballaggio originale.
Conservare il robot tosaerba (1) in un luogo asciutto per proteggerlo da polvere o umidità.
Conservare le istruzioni per l'uso vicino al robot tosaerba (1).
13. Manutenzione / Aggiornamento
ATTENZIONE
Scollegare la spina elettrica prima di qualsiasi intervento di manutenzione.
Allacciamenti e riparazioni
Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.
In caso di domande indicare i seguenti dati:
- Tipo di corrente del motore
- Dati della piastrina indicatrice della macchina
13.1 Sostituzione delle lame (7) (Fig. 25)
ATTENZIONE
Spegnere la falciatrice prima di iniziare il lavoro di intervento.
AVVERTENZA
Le lame (7) devono essere sostituite dopo circa 8 settimane. (Nel contenuto della fornitura sono inclusi 2 set di 3 lame ciascuno.)
Utilizzare solo lame originali del produttore. (Cod. art. 7913001601)
ATTENZIONE
Indossare i guanti protettivi prima di procedere alla sostituzione delle lame (7).
ATTENZIONE
Tutte le lame (7) devono essere sempre sostituite contemporaneamente. Non è consentito sostituire le singole lame (7).
Se le viti con intaglio a croce (8) sono danneggiate o non possono più essere serrate, è necessario sostituire anche queste.
Le nuove viti sono incluse nelle lame di ricambio.
- Per sostituire le lame (7), posizionare il robot tosaberba (1) su un banco da lavoro con la parte inferiore rivolta verso l'alto. (Si consiglia una base morbida per evitare di danneggiare l'alloggiamento).
- Allentare la vite con intaglio a croce (8) utilizzando un cacciavite a lama cruciforme (non incluso nel contenuto della fornitura). Rimuovere la vecchia lama (7).
- Inserire la nuova lama (7) e fissarla con una nuova vite (8).
- Controllare che la lama (7) si muova. In caso contrario, allentare leggermente la vite (8).
- Eseguire questa operazione su tutte e tre le lame (7).
13.2 Installazione/rimozione della batteria (Fig. 26/27)
ATTENZIONE
Spegnere la falciatrice prima di iniziare il lavoro di intervento.
- Per installare/rimuovere la batteria, posizionare il robot tosaerba (1) su un banco da lavoro con la parte inferiore rivolta verso l'alto. (Si consiglia una base morbida per evitare di danneggiare l'alloggiamento).
- Rimuovere le viti del coperchio della batteria e rimuovere il coperchio (Figura 26/27). Rimuovere il pressore della batteria.
- Estrarre con cautela la batteria. AVVERTENZA: Non tirare sul cavo.
- Rilasciare il blocco e scollegare le spine.
- Inserire la batteria (se necessario usare una nuova batteria originale).
- Reinstallare la batteria in ordine inverso (Figura 26/27).
13.3 Aggiornamento del software (Fig. 28)
AVVERTENZA: Il robot deve essere connesso alla rete WiFi per poter eseguire un aggiornamento software (automatico) tramite l'App.
Connettere il robot alla rete WiFi.
Il software può essere aggiornato non appena è disponibile una nuova versione. (L'ultima versione del software è disponibile sulla nostra homepage).
Il software può essere installato tramite USB o tramite l'App.
Il software per la trasmissione USB può essere scaricato dalla nostra homepage www.scheppach.com.
13.3.1 Aggiornamento del software via USB
- Cercare l'ultima versione del software sulla nostra homepage.
- Scaricare la nuova versione su un supporto dati vuoto formattato in FAT32.
- Rimuovere il coperchio della batteria come descritto al punto 13.2.
- Inserire il supporto dati nell'unità USB (Figura 28).
- Accendere la falciatrice premendo il tasto "POWER ON/OFF". L'aggiornamento si avvia automaticamente.
- Attendere che sul display appaia "OK", quindi ri
muovere il supporto dati. - Rimettere il coperchio della batteria come descritto al punto 13.2.
AVVERTENZA
Le istruzioni per l'uso fornite con il robot tosaerba (1) si basano sulla versione del software al momento della produzione della falciatrice.
Alcune caratteristiche e funzioni nuove o modificate potrebbero non essere incluse nelle istruzioni per l'uso.
È possibile trovare l'ultima versione del software, nell'App o su www.scheppach.com.
Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.
Pezzi soggetti a usura*: lame (7), viti (8), filo di delimitazione (11), chiodi per il filo (12).
- non necessariamente compreso nel contenuto della fornitura!
Numero di articolo per le parti soggette a usura:
Pos. 7 Lama 7913001601
Pos. 8 Viti 3913001001
Pos. 11 Filo di delimitazione 7913001702
Pos. 12 Chiodo sottile 7913001701
I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.
14. Smaltimento e riciclaggio
Avvertenze per l'imballaggio
Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.
Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)
I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!
- Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna e distrutti! Il loro smaltimento è regolato dalla legge sulle batterie.
- I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
- L'utente finale è responsabile in prima persona per la cancellazione dei dati personali in relazione al dispositivo usato da smaltire!
- Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non devono essere smaltiti insieme ai normali rifiuti domestici.
- I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:
- Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali).
- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
- È possibile consegnare gratuitamente al produttore, quando si acquista prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibili presso il rispettivo servizio clienti.
- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.
Avvertenze sulle batterie agli ioni di litio
Prima di smaltire il dispositivo, smontare la batteria!
- Non gettare la batteria nei rifiuti domestici, nel fuoco (pericolo di esplosione) o nell'acqua. Le batterie danneggiate possono danneggiare l'ambiente e la salute se fuoriescono vapori o liquidi tossici.
- Batterie difettose o esaurite devono essere riciclate in base alla direttiva 2006/66/CE.
- Consegnare l'apparecchio e il caricatore presso un centro di raccolta. I componenti in plastica e in metallo utilizzati devono essere smaltiti in modo differenziato e quindi riciclati in modo opportuno.
- Smaltire le batterie quando scariche. Consigliamo di coprire i poli con un nastro adesivo per la protezione da cortocircuito. Non aprire la batteria.
- Smaltire le batterie come da disposizioni locali. Consegnare le batterie a un centro di raccolta delle batterie usate, dove saranno riciclate in modo ecologico. Chiedere a tale proposito alla società locale di raccolta dei rifiuti.
15. Risoluzione dei problemi/codici di errore
La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.
15.1 Tabella delle anomalie
| Guasto Possibile causa Azione correttiva |
| La falciatrice non si avvia | La falciatrice o la stazione di carica non sono collegati alla rete elettrica | • Collegare l'alimentatore a una fonte di alimentazione adeguata
• se necessario, chiamare un esperto |
| La luce LED sulla stazione di carica non si accende |
| La luce LED sulla stazione di carica lampeggia in rosso | Il filo di delimitazione non è collegato o è tranciatto/rotto | • Collegare/riparare il filo di delimitazione |
| La falciatrice non taglia correttamente | Lame usurate • Sostituire la lama | |
| La falciatrice si avvia in orari insoliti o sbagliati | Data/ora impostate in modo errato • Impostare correttamente la data e l'ora | |
| La falciatrice si blocca Terreno | inadatto/ostacolo | • Adattare il terreno/ostacolo ai requisiti del robot tosaerba
• Regolare di consegenza la posa del filo di delimitazione |
15.2 Codici di errore
| Codice erre | Significato | Azione correttiva |
| ---- | Ritardo del sensore pioggia | - |
| E1 | Falciatrice fuori dall'area di lavoro | 1. Verificare che la falciatrice si trovi nell'area di lavoro.2. Assicurarsi che la stazione di carica sia collegata correttamente al caricatore e che quest'ultimo sa collegato a un'alimentazione adeguata.3. Accertarsi che i fili perimetrali siano fissati in maniera corretta e, all'occoronza, cambiarli. |
| E2 | Motore della ruota bloccato | 1. Spagnere la falciatrice. Spostare la falciatrice in un'area libera da ostacoli. Premere il tasto "START" e poi il tasto "OK".2. Se il messaggio di erreore continua a essere visualizzato, spegnere il prodotto. Capovolgere la falciatrice e controllare casa impedisce alle ruote di girare.3. Rimuovere gli oggetti che bloccano le ruote, capovolgere la falciatrice.4. Premere il tasto "START" e poi il tasto "OK". |
| E3 | Disco porta-lame bloccato | 1. Spagnere la falciatrice.2. Capovolgere la falciatrice e controllare casa impedisce alla lama di ruotare.3. Rimuovere gli oggetti e capovolgere la falciatrice.4. Spostare la falciatrice in un'area con erba Bassa.5. Premere il tasto "START" e poi il tasto "OK". |
| E4 | L'attivazione del sensore di ostacolo non è stata ripristinata | 1. Se l'erreore persiste, contattare il rivenditore specializzato. |
| E5 | La falciatrice è stata sollevata | 1. Spagnere la falciatrice.
2. Spostare la falciatrice in un'area libera da ostacoli. Premere il tasting "START" e poi il tasting "OK".
3. Se il messaggio di erreore continua a essere visualizzato, spegnere il prodotto. Capovolgere la falciatrice e controllare che non vi sia dalle casa che impedisce il movimento dell'asse anteriore.
4. Rimuovere tutti gli ostacoli, girare la falciatrice e accenderla. Premere il tasting "START" e poi il tasting "OK". |
| E6 | Il sensore di capovolgimento si è attivato | 1. Riposizionare la falciatrice nella posizione corretta.
2. Premere il tasting "START" e poi il tasting "OK". |
| E7 | I sensori di inclinazione si sono attivati | 1. Spagnere la falciatrice.
2. Spostate la falciatrice in un'area del prato in piano.
3. Accendere la falciatrice. Premere il tasting "START" e poi il tasting "OK". |
| E8 | Aggancio alla base/Ricarica non riusciti | 1. Verificare che prima e dopo la stazione di carica ci saia 1 metro di spazio,enza ostacoli e angoli.
2. La stazione di carica deve trovarsi su un terreno pianeggiante.
3. Posizionare manually le falciatrice nella stazione di carica per la carica. Dopo aver caricato completamente la falciatrice, premere il tasting "START" e poi il tasting "OK". |
| E9 | La falciatrice robotizzata è bloccata | 1. Portare la falciatrice robotizzata in un'area libera da ostacoli.
2. Se l'erreore persistsile, rivolgersi al proprio rivenditore specializzato. |
| E10 Protezione della batteria | 1. Se la temperature è troppo alta, attendere fino a quando la temperature non è scesa. Se la temperature è troppo Bassa, attendere che la temperature sia superiore a 5 gradi centigradi.
2. Se il messaggio di erreore continua a essere visualizzato, sostuire la batteria. Riavviare la falciatrice. Premere il tasting START e poi il tasting OK.
3. Se l'erreore persistsile, rivolgersi al proprio rivendatore specializzato. | |
| E11 | Manca il segnale di delimitazione | 1. Quando la falciatrice è nell'area di lavoro, controllare l'indicatore LED della stazione di carica. Se si illumina di rosso, verificare che i cavi perimetrali siano ben collegati ai morsetti della stazione di carica. Se il problema persistsiste, verificare se sono stati tagliati i cavi perimetrali. |
| E13 | Corrente di carica troppo alta o troppo bassa | 1. Controllare l'area di attracco.
2. Se l'erreore persistsile, rivolgersi al proprio rivendatore specializzato. |
| EE Errore sconosciuto | 1. Riavviare la falciatrice.
2. Se l'erreore persistsile, contattare il rivenditore specializzato. | |
| BP | Protezione della temperatura della batteria | 1. Spagnere la falciatrice.
2. Spostate la falciatrice in un'area del prato in piano.
3. Controllare la temperature della batteria.
4. Se la temperature è troppo alta, lasciar raffreddare la batteria.
5. Se la temperature è troppo bassa, attendere che la temperature sia superiore a 5°C.
6. Riavviare la falciatrice.
7. Se l'erreore persistsile, sostuire la batteria.
8. Se l'erreore persistsile, contattare il rivendatore specializzato. |
| LOCK | Robot tagliaerba Bloccato (inserto PIN errato trophe volte) | 1. Attendere 10 minuti prima di poter insere nuovamente il PIN.
2. Non spegnere il robot tosaerba.
3. Se l'erreore persistsile, contattare il rivendatore specializzato. |
9.2.1 Cambio del numero PIN (fig. 21)
13.1 CmHa Ha Hoxkoe (7) (Φn.r. 25)
Istruzioni per l'uso, prima di iniziare il lavoro.
AVVERTENZA
I coltelli (7) devono essere sostituiti dopo 8 settimane. (Nella fornitura sono inclusi 2 set da 3 coltelli).
Utilizzare solo coltelli originali del produttore. (Art. No 7913001601)
ATTENZIONE
Seguire le precauzioni prima di sostituire i coltelli (7).
ATTENZIONE
Tutti i coltelli (7) devono essere sostituiti contemporaneamente. La sostituzione di un singolo coltello (7) non è consentita.
Se le viti con testa a croce (8) sono danneggiate o non possono più essere serrate, devono essere sostituite.
Nuove viti sono incluse con i coltelli di ricambio.
- Per la sostituzione dei coltelli (7), posizionare l'utensile (1) con il lato posteriore verso l'alto sulla superficie di lavoro. (Proteggere la superficie per evitare danni all'alloggiamento). Allentare le viti con testa a croce (8) con l'aiuto di un cacciavite a croce (non incluso nella fornitura).
- Rimuovere i vecchi coltelli (7).
- Inserire i nuovi coltelli (7) e fissarli con le nuove viti (8).
- Verificare che la lama (7) sia montata. Se non lo è, allentare leggermente la vite (8).
13.2 Inserimento/rimozione della batteria (Fig. 26/27)
ATTENZIONE
Estrarre la batteria prima di eseguire qualsiasi intervento.
Per il montaggio/smontaggio della batteria, posizionare l'inserto (1) con il lato piatto rivolto verso l'alto su una superficie di lavoro. (Si consiglia di utilizzare un supporto per evitare danni all'alloggiamento). Allineare le viti del coperchio della batteria e serrarle (Fig. 26/27). Serrare le viti della batteria. - Estrarre la batteria con cautela. ATTENZIONE: non tirare i cavi. - Sbloccare il blocco ed estrarre le celle. - Inserire la batteria (nuova batteria originale, se necessario). Riposizionare la batteria nell'ordine inverso (Fig. 26/27).
13.3 Aggiornamento del software (Fig. 28)
AVVISO: il robot deve essere connesso al Wi-Fi per poter eseguire (automaticamente) l'aggiornamento del software tramite l'app.
Accendere il robot e collegarlo al Wi-Fi.
Il software può essere aggiornato quando è disponibile una nuova versione. (La versione più recente del software è disponibile sul nostro sito web).
Il software può essere aggiornato tramite l'app.
Il software per trasferimento USB può essere scaricato dal nostro sito web www.scheppach.com.
13.3.1 Aggiornamento del software tramite USB
- Cercare la versione più recente del software sul nostro sito web.
- Inserire il supporto dati, formattato in formato FAT32, nel supporto dati.
- Scollegare il cavo dell'accumulatore, come descritto al punto 13.2.
- Inserire il supporto dati nella porta USB (Figura 28). Accendere l'apparecchio premendo il pulsante POWER ON/OFF.
- L'aggiornamento si avvia automaticamente.
- Attendere finché sul display non appare "OK" e poi rimuovere il supporto dati.
- Ricollegare il cavo dell'accumulatore, come descritto al punto 13.2.
INDICAZIONE
Il presente manuale di istruzioni per l'uso del vostro rasaerba robot (1) si basa sulla versione del software al momento della produzione del rasaerba.
È possibile che alcune caratteristiche e funzioni non siano descritte nel manuale di istruzioni.
Potete trovare la versione più recente del software nell'appendice all'indirizzo www.scheppach.com.
Informazioni sull'assistenza
Si prega di notare che le parti di ricambio di questo prodotto sono soggette a usura e sono escluse dalla garanzia. Le parti soggette a usura sono necessarie come materiali di consumo. Parti soggette a usura*: lame (7), viti (8), cavo di limitazione (11), connettori per cavo (12).
- Non sono inclusi nella fornitura!
Homepage: apri la scatola e rimuovi le parti:
Pos. 7 Viti 7913001601
Pos. 8 Viti 3913001001
Pos. 11 Fermo
Cavo 7913001702
Pos. 12 Morsetto per cavo 7913001701
Parti di ricambio e accessori non sono previsti. Per l'assistenza, scansiona il codice QR sulla copertina.
14. Smaltimento e riciclaggio
Indicazioni sull'imballaggio
I materiali di imballaggio possono essere riciclati. Smaltisci l'imballaggio in modo ecologico.
Indicazioni sulla legge sulle apparecchiature elettriche ed elettroniche (ElektroG)
Le vecchie apparecchiature elettriche ed elettroniche non devono essere smaltite insieme ai rifiuti domestici, ma devono essere raccolte e smaltite separatamente!
Le vecchie batterie e gli accumulatori che non sono installati in modo fisso nel vecchio apparecchio devono essere rimossi prima della consegna senza essere danneggiati! Il loro smaltimento è regolamentato dalla legge su batterie e accumulatori. Gli utenti finali di apparecchiature elettriche ed elettroniche sono legalmente obbligati a restituirle. L'utente finale è responsabile della cancellazione dei propri dati personali dal vecchio apparecchio prima della consegna! Il simbolo del bidone barrato indica che i rifiuti di apparecchiature elettriche ed elettroniche non devono essere smaltiti insieme ai rifiuti domestici. - Le apparecchiature elettriche ed elettroniche possono essere consegnate gratuitamente ai seguenti punti:
- Punti di raccolta pubblici (ad es. cortili delle case, punti di raccolta comunali). - Negozi di elettrodomestici (fisici o online), a condizione che i commercianti siano obbligati a ritirarli o lo offrano volontariamente. - Puoi consegnare fino a tre vecchi elettrodomestici per ogni tipo di apparecchio con lunghezza massima del bordo di 25 centimetri senza acquistare un nuovo apparecchio dal produttore, oppure consegnarli ad altri punti di raccolta nella tua zona. - Per le condizioni più dettagliate di reso di produttori e distributori, contatta il centro di assistenza clienti corrispondente.
- Se il nuovo apparecchio elettrico viene consegnato a un nucleo domestico privato dal produttore, quest'ultimo può organizzare il ritiro gratuito del vecchio apparecchio elettrico su richiesta dell'utente finale. Per i dettagli, contatta il servizio clienti del produttore. Questo vale solo per gli apparecchi che vengono immessi sul mercato e venduti nell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Negli altri paesi dell'Unione Europea possono essere applicate diverse disposizioni per lo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.
Indicazioni di sicurezza per il funzionamento
Accensione/spegnimento del robot rasaerba:
- Per portare il robot rasaerba in stato di riposo, premere il pulsante di arresto (4).
- Il robot rasaerba si ferma immediatamente e il piatello con le lame (6) si arresta.
ATTENZIONE
9.2.4 Modifica della durata di taglio/giorno (fig. 24)
Eventuali difetti evidenti devono essere segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a difetti di questo tipo. Accertato un uso corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna, in modo tale da sostituire gratuitamente qualsiasi componente che entro tale periodo presenti difetti di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti
non fabbricati da noi garantiamo solo nella misura in cui noi stessi possiamo rivendicare diritti di garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per difetti, di riduzione o ulteriori pretese di risarcimento danni.
