MANUAL DE UTILIZARE RoboCut XL600 SCHEPPACH
Explicitarea simbolurilor de pe produs
Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile care le însoțesc trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.
| Înainte de punerea în functțiune, citiți și tineti cont de manuelul de'utilizare și de indicatorile de securitate! |
| Avertizare! Deconectăți produsul Înainte de orice operatiune sau de a lucra la el. |
| Pericol de centrifugare a pieselor în timpul functiònii. Păstrați o distanță asigurată fată de produs cănd acosta este în functiune. |
| Păstrați-vă mâninile și picioarele la distanță fată de cuțitele rotative. Nu va așezatași nu stați pe produs. |
| Protejați accumulatorul de căldră și foc. |
| Protejați accumulatorul de apă și umiditate. |
| T2 A | Securitatea produsului |
| Clasa de proteție II |
| LHon LHon | Bateriile și acumulatoarele nu trebuie săjungă în containerele pentru deșuri menajere. |
| Butonul „POWER ON/OFF" (buton dePornire/oprise) |
| START | Buton de start / buton de selectare (în sus) |
| HOME | Buton Home (înapoi la stația de încărcare) / - buton de selectare (în jos) |
| OK | Buton OK |
| Setare cod PIN |
| Setare dată/oră |
| WiFi (W-Lan) |
| Bluetooth |
| CE | Produsul este conform cu directivele europene aplicabile. |
| Produsul este conform cu directivele sârbe în vigoare. |
Cuprins: Pagina:
- Introducere 386
- Descrierea produsului 386
- Pachetul de livrare 386
- Utilizarea conformă cu destinația 386
- Indicații de securitate 387
- Date tehnice 389
- Dezambalarea 390
- Structura / Înaintea punerii în funcțiune 390
- Punerea în funcțiune / reglaje 393
- Curățarea 396
- Transportul 396
- Depozitare / inactivitate pe durata iernii 396
- Întreținerea/Actualizarea 397
- Eliminarea ca deșeu și revalorificarea 398
- Remedierea defecțiunilor / coduri de eroare 399
- Declarația de conformitate 438

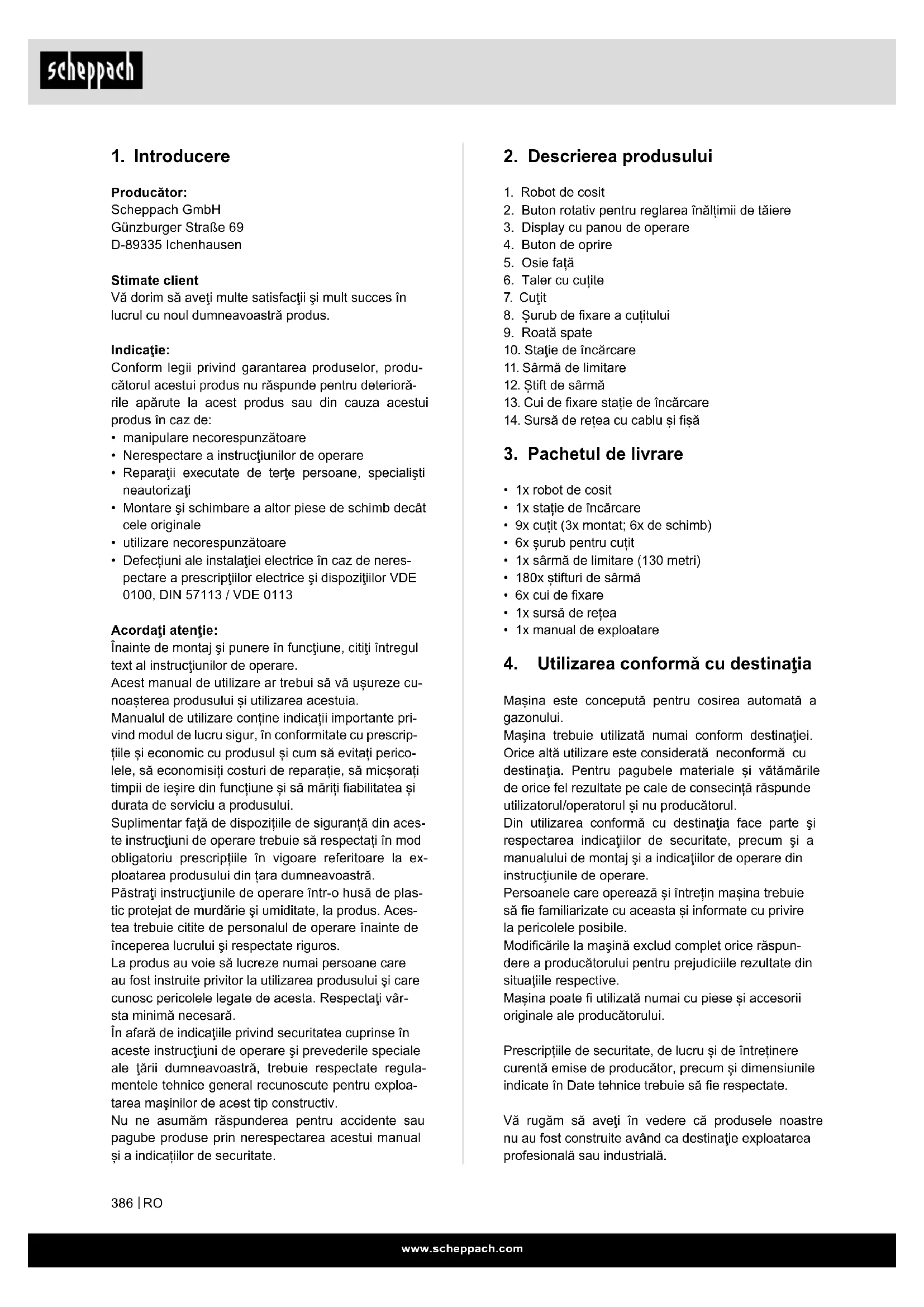

1. Introducere
Producător:
Scheppach GmbH
Günzburgerstraße 69
D-89335 Ichenhausen
Stimate client
Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră produs.
Indicație:
Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:
- manipulare necorespunzătoare
- Nerespectare a instrucțiunilor de operare
- Reparații executate de terțe persoane, specialiști neautorizați
- Montarea și schimbarea altor piese de schimb decât cele originale
- Utilizări necorespunzătoare. Defecțiuni ale instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozițiilor VDE 0100, DIN 57113 / VDE 0113
Acordați atenție:
Înainte de montaj și punere în funcțiune, citiți întregul text al instrucțiunilor de operare.
Acest manual de utilizare ar trebui să vă ușureze cunoașterea produsului și utilizarea acestuia.
Manualul de utilizare conține indicatori importanți privind modul de lucru sigur, în conformitate cu prescripțiile și economic, cum să evitați pericolele, să economisiți costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului.
Suplimentar față de dispozițiile de siguranță din aceste instrucțiuni de operare, trebuie să respectați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.
Păstrați instrucțiunile de operare într-o husă de plastic, protejate de murdărie și umiditate, la produs. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros.
La produs au voie să lucreze numai persoane care au fost instruite privitor la utilizarea produsului și care cunosc pericolele legate de execuție. Respectați vârsta minimă necesară.
În afară de indicațiile privind securitatea cuprinse în aceste instrucțiuni de operare și prevederile speciale ale țării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de acest tip constructiv.
Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicațiilor de securitate.
2. Descrierea produsului
- Robot de cosit
- Buton rotativ pentru reglarea înălțimii de tăiere
- Display cu panou de operare
- Buton de oprire
- Osie față
- Taler cu cuțite
- Cuțit
- Șurub de fixare a cuțitului
- Roata spate
- Stație de încărcare
- Sârmă de limitare
- Știft de sârmă
- Cui de fixare stație de încărcare
- Sursă de rețea cu cablu și fișă
3. Pachetul de livrare
- 1x robot de cosit 1x stație de încărcare
- 9x cuțit (3x montat; 6x de schimb)
- 6x șurub pentru cuțit
- 1x sârmă de limitare (130 metri), 180x știfturi de sârmă
- 6x cui de fixare
- 1x sursă de rețea
- 1x manual de exploatare
Mașina este concepută pentru cosirea automată a gazonului.
Mașina trebuie utilizată numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/operatorul și nu producătorul.
Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din instrucțiunile de operare.
Persoanele care operează și întrețin mașina trebuie să fie familiarizate cu aceasta și informate cu privire la pericolele posibile.
Modificările la mașină exclud complet orice răspundere a producătorului pentru prejudiciile rezultate din situațiile respective.
Mașina poate fi utilizată numai cu piesele și accesoriile originale ale producătorului.
Prescripțiile de securitate, de lucru și de întreținere curentă emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.
Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială.
Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.
5. Indicatii de securitate
Indicatii generale de securitate
- Operatorul este responsabil pentru accidentele si pericolele cauzate altor persoane sau bunurilor acestora.
- Copiii, persoanele cu capacitati fizice, senzoriale sau mentale reduse sau cu o lipsa de experienta si cunostinte, sau persoanele care nu sunt familiarizate cu instructiunile de operare a masinii, nu au voie sa utilizeze masina; reglementarile locale pot restrictiona varsta utilizatorului.
- Nu racordati sursa de retea la o priza daca fisa sau cablul sunt deteriorate.
- Cablurile uzate sau deteriorate cresc riscul de electrocutare.
- Incarcati acumulatorii numai in statia de incarcare furnizata. Utilizarea incorecta poate produce electrocutari, supraincalzire sau scurgeri de lichid coroziv din acumulator. Spalati cu apa/neutralizant in cazul scaparilor de electroliti. In caz de contact cu ochii, consultati imediat un medic.
- Utilizati numai acumulatori originali recomandati de producator. Securitatea produsului poate fi garantata numai daca sunt utilizati acumulatori originali. Nu utilizati acumulatori nereincarcabili.
- Produsul trebuie decuplat de la reteaua electrica in cazul inlocuirii acumulatorului.
- Utilizarea produsului este permisa numai cu echipamentul recomandat de producator. Alte tipuri de utilizare nu sunt permise. Instructiunile producatorului privind operarea/intretinerea curenta trebuie respectate cu strictete.
- In cazul utilizarii produsului in zone publice, trebuie amplasate panouri de avertizare in jurul zonei de lucru. Aceste panouri trebuie sa fie prevazute cu urmatorul text:
"Avertizare! Robot de cosit! Pastrati distanta fata de produs! Copiii trebuie supravegheati!"
- Deconectati produsul daca in zona de lucru sunt persoane, in special copii, sau animale. Se recomanda programarea produsului pentru exploatare in perioade in care nu exista activitate in zona, de exemplu, noaptea. Va rugam sa aveti in vedere ca anumite animale, cum ar fi aricii, sunt nocturne. Este posibil sa suferiti vatamari cauzate de produs.
- Copiii nu au voie in zona de lucru pe parcursul functionarii.
- Copiilor le este interzis să se joace cu produsul, atât în exterior, cât și în timpul funcționării.
- Transportați întotdeauna produsul în stare deconectată. Nu cu brațele întinse, ci întotdeauna aproape de corp. Totodată, acordați atenție stabilității.
- Nu alergați pe parcursul transportului aparatului. Mergeți cu atenție și asigurați-vă întotdeauna echilibrul.
- Purtați întotdeauna încălțăminte rezistentă și pantaloni lungi atunci când utilizați produsul.
- Nu exploatați aparatul în condiții meteorologice nefavorabile, în special în timpul furtunilor. Există pericol de trăsnet.
- Utilizați un comutator de protecție pentru curenți vagabonzi cu un curent de declanșare de 30mA sau mai puțin. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.
- ATENȚIE: Cablul prelungitor și cablul de rețea trebuie păstrate în afara zonei de lucru pentru a preveni deteriorarea.
- Exploatarea produsului, întreținerea și repararea acestuia sunt permise numai persoanelor care sunt pe deplin familiarizate cu proprietățile acestuia și cu prevederile de siguranță care trebuie respectate în timpul utilizării. Citiți cu atenție manualul de utilizare și familiarizați-vă cu conținutul înainte de a utiliza produsul.
- Nu este permisă modificarea designului original al produsului. Toate modificările în această privință sunt pe propriul risc.
- Asigurați-vă că pe gazon nu există obiecte străine, cum ar fi pietre, crengi, unelte sau jucării. Lamele pot fi deteriorate dacă se lovesc de obiecte străine. Deconectați întotdeauna produsul cu tasta POWER ON/OFF înainte de a îndepărta un blocaj. Verificați dacă produsul este deteriorat înainte de a-l repune în funcțiune.
- Dacă produsul începe să vibreze anormal, deconectați-l întotdeauna folosind comutatorul principal sau tasta POWER ON/OFF și verificați dacă este deteriorat înainte de a-l utiliza din nou.
- Porniți produsul în conformitate cu instrucțiunile. Când produsul este conectat, asigurați-vă că mâinile și picioarele nu se află în apropierea lamelor rotative. Țineți-vă mâinile și picioarele departe de partea inferioară a produsului.
- Nu atingeți niciodată componentele periculoase mobile, cum ar fi talerul cu cuțite, înainte ca acestea să se fi oprit complet.
- Nu ridicați produsul și nu îl transportați când este conectat.
- Nu permiteți ca produsul să fie utilizat de o persoană care nu știe cum funcționează și cum se comportă.
- Produsul nu trebuie să intre în coliziune cu persoane sau alte ființe vii. Dacă o persoană sau o altă ființă
vie ajunge în calea produsului, el trebuie oprit imediat.
- Nu așezați niciun obiect pe carcasă sau pe stația de încărcare a produsului.
- Nu permiteți niciodată persoanelor să se așeze pe robot. Nu ridicați niciodată robotul pentru a inspecta lama sau pentru a-l transporta pe parcursul funcționării. Nu aduceți mâinile sau picioarele sub robot pe parcursul funcționării.
- Produsul nu trebuie să fie utilizat cu o apărătoare, un taler cu cuțite sau o carcasă deteriorate. În plus, nu trebuie să fie utilizat cu lame, șuruburi, piulițe sau cabluri deteriorate. Nu racordați cabluri deteriorate și nu le atingeți până când acestea nu au fost decuplate de la alimentarea electrică.
- Nu utilizați produsul dacă tasta POWER ON/OFF și tasta STOP nu funcționează.
- Deconectați întotdeauna produsul utilizând tasta ON/OFF atunci când acesta nu este utilizat. Produsul va porni numai dacă tasta POWER ON/OFF este conectată și dacă este introdus codul PIN corect.
- În cazul în care cablul de rețea este deteriorat pe parcursul utilizării, apăsați tasta „STOP” pentru a opri robotul și pentru a scoate cablul de rețea din priză.
- Scheppach nu garantează compatibilitatea deplină între produs și alte sisteme fără fir, cum ar fi telecomenzi, emițătoare, garduri electrice montate în sol pe pășunile pentru animale sau altele similare.
- Obiectele metalice din sol (de exemplu, beton armat sau plase de protecție împotriva cârtițelor) pot duce la oprirea cositoarei. Obiectele metalice pot cauza interferențe cu semnalul în buclă, ceea ce poate duce la oprirea cositoarei.
- Temperatura de funcționare și depozitare este de 5 - 50°C. Intervalul de temperatură pentru încărcare este de 5 - 45°C. Dacă temperatura este prea ridicată, produsul poate fi deteriorat.
- Nu utilizați și nu încărcați niciodată robotul în medii explozive și/sau inflamabile.
- Nu utilizați robotul atunci când un aspersor este în funcțiune. În acest caz, programați robotul și aspersorul astfel încât acestea să nu funcționeze concomitent.
- Nu spălați robotul cu jeturi de apă de înaltă presiune și nu îl scufundați parțial sau complet în apă, deoarece acesta nu este rezistent la apă. Utilizați numai încărcătorul și sursa de rețea furnizate de producător. Utilizarea necorespunzătoare poate duce la electrocutări, supraîncălzire sau scurgeri de lichide corozive din baterie.
- Nu poziționați sursa de rețea la o înălțime la care poate fi scufundată în apă. Nu poziționați sursa de rețea pe sol.
- Nu acoperiți sursa de rețea. Condensul poate deteriora sursa de rețea și poate crește riscul de electrocutare.
- Dacă se scurge lichid, spălați bateria cu apă / neutralizator.
În caz de contact cu ochii, consultați un medic.
Atunci când cositoarea este întoarsă cu capul în jos, comutatorul de rețea trebuie să fie întotdeauna deconectat. Comutatorul de rețea trebuie deconectat pe parcursul tuturor lucrărilor la cadrul inferior al cositoarei, de ex. la curățarea sau înlocuirea cuțitelor.
Indicații de securitate pentru acumulator și încărcător
Acumulator încărcător
Citiți instrucțiunile înainte de încărcare. Asigurați-vă că încărcătorul dvs. este compatibil cu sursa de alimentare cu curent alternativ locală. Asigurați-vă că legătura dintre încărcător și pachetul de acumulatori corespunde modelelor corecte. O durată de serviciu mai lungă și o performanță mai bună pot fi obținute dacă acumulatorul este încărcat atunci când temperatura aerului este cuprinsă între 18°C și 25°C. Nu încărcați acumulatorul la temperaturi ale aerului sub 5°C sau peste 40°C. Aceste instrucțiuni sunt importante deoarece pot preveni deteriorarea gravă a acumulatorului.
AVERTIZARE:
Acumulatorii litiu-ion pot exploda sau provoca incendii dacă sunt demontați, scurtcircuitați sau expuși la apă, foc sau temperaturi ridicate. Procedați cu precauție, nu deschideți acumulatorul și nu îl expuneți la solicitări electrice/mecanice. Evitați depozitarea bateriilor în lumina directă a soarelui.
- Nu dezasamblați, deschideți sau sfărâmați acumulatorul.
- Nu scurtcircuitați un acumulator. Nu depozitați acumulatorii la întâmplare într-o cutie sau într-un sertar unde se pot scurtcircuita între ei sau pot fi scurtcircuitați de materiale conductoare.
- Când acumulatorul nu este utilizat, țineți-l departe de alte obiecte metalice, cum ar fi agrafe, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care pot crea o legătură de la un racord la altul. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
- Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
- Nu expuneți acumulatorul la șocuri mecanice.
- Dacă bateria prezintă o scurgere, nu permiteți lichidului să intre în contact cu pielea sau cu ochii. În caz de contact, spălați zona afectată cu multă apă și solicitați asistență medicală.
- Consultați imediat un medic dacă a fost înghițită o celulă sau un acumulator.
- Păstrați acumulatorul curat și uscat.
- Acumulatorul oferă cele mai bune performanțe atunci când este utilizat la temperatura normală a camerei (20°C ± 5°C) .
- La eliminarea ca deșeu a acumulatorilor, păstrați acumulatorii din sisteme electrochimice diferite separați unul de celălalt.
- Încărcați produsul numai cu încărcătorul specificat pe cositoare. Nu utilizați niciun alt încărcător decât cel prevăzut special pentru utilizarea cu produsul. Un încărcător care este adecvat pentru un tip de acumulator poate cauza un pericol de incendiu atunci când este utilizat cu un alt acumulator.
- Nu utilizați acumulatori care nu sunt prevăzuți pentru utilizarea cu produsul.
- Nu lăsați acumulatorul la îndemâna copiilor.
- Păstrați descrierea originală a produsului pentru consultări ulterioare.
- Eliminați produsul ca deșeu în conformitate cu prevederile de specialitate.
- Păstrați încărcătorul curat. În cazul unei murdăriri, apare pericolul de electrocutare.
- Verificați încărcătorul, cablul și fișa înainte de fiecare utilizare. Nu utilizați încărcătorul dacă observați vreo deteriorare. Nu deschideți încărcătorul cu mijloace proprii și dispuneți repararea sa numai de către specialiști calificați și numai cu piese de schimb originale. Încărcătoarele, cablurile și fișele deteriorate cresc riscul de electrocutare.
- Verificați întotdeauna dacă tensiunea rețelei corespunde cu tensiunea specificată pe plăcuța de identificare a încărcătorului.
- Nu utilizați niciodată încărcătorul în cazul în care cablul, fișa sau produsul în sine sunt deteriorate de influențe externe. Aduceți încărcătorul la cel mai apropiat atelier specializat.
- Nu deschideți încărcătorul în niciun caz. Aduceți încărcătorul la cel mai apropiat atelier specializat.
ATENȚIE!
Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive.
Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi mașina.
Riscuri reziduale
Mașina este construită după standarde tehnice de actualitate și reguli tehnice de securitate recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.
- Pericol pentru sănătate datorită curentului în caz de utilizare a unor cabluri electrice de racord necorespunzătoare.
- Înainte de executarea lucrărilor de reglare sau de întreținere curentă, eliberați butonul Start și trageți fișa de rețea.
- În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
- Riscurile reziduale pot fi reduse la minimum dacă sunt respectate „Indicațiile de securitate” și „Utilizarea prevăzută”, precum și manualul de exploatare în ansamblu.
- Evitați punerea în funcțiune accidentală a mașinii: la introducerea fișei în priză este interzisă apăsarea butonului de funcționare. Utilizați unealta care este recomandată în acest manual de exploatare. Astfel veți obține performanțe optime a mașinii dumneavoastră. Când mașina este în funcțiune, țineți mâinile la distanță de zona de lucru.
6. Date tehnice
Robot de cosit
| Tensiune 20 V | --- |
| Turația de mers în gol n₀ | 2800 min-1 |
| Lățime de tăiere 18 cm | |
| Înăltimea de tăiere 20-60 mm | |
| Pozitii ale Înăltimi i de tăiere | 9 |
| Suprață 600 m² | |
| Panta max. 35 % | |
| Cel mai Îngust pasaj posibil | 0,8 m |
| Bluetooth® |
| Bandă de freçventa de operare 2,4-2,48 GHz |
| Putere maximă transmisă 8,61 dBm |
| WiFi |
| Gama de freçventa a modulului WLAN | 2,4-2,48 GHz |
| Putere max. de radiofrecventa a modulului WLAN | 18,39 dBm |
Acumulator AK2.0-RC-20Li
| Tip Li-lon |
| Tensiune | 18 V = (max 20 V) = = |
| Capacitate | 2000 mAh |
| Puterea | 36 Wh |
| Temp deênciacare | Aprox. 120 min |
Sursă de rețea NT1.1-RC-20Li
| Tensiune (intrare) | 100-240 V~ |
| Frecventa | 50-60 Hz |
| Putere consumătă 28 W |
| Tensiune (ieșire) 20 V | --- |
| Current de înțărcare 1,1 A |
| Clase de proteție IP |
| Robot de cosit IPX5 |
| Stație de înțărcare IPX4 |
| Sursă de rețea | IP67 |
| Masa totală (netă) | aprox. 8 kg |
Ne rezervăm dreptul asupra modificărilor tehnice!
IMPORTANT:
Încărcătorul este adecvat numai pentru încărcarea produsului de tip RoboCut XL600.
Zgomot și vibrație
Avertizare: Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul mașinii depășește 85 dB, vă rugăm să purtați căști antifonice adecvate.
Emisii acustice
| Nivelul puterii acustice LWA | 50 dB |
| Incertitudinea KWA | 4,09 dB |
| Nivel garantat de putere acustica LWA | 55 dB |
| Nivelul presiunii acustice LpA | 44 dB |
| Incertitudinea KpA | 3 dB |
Declarația privind emisiile de zgomot este conformă cu norma EN ISO 3744.
7. Dezasamblarea
- Deschideți ambalajul și scoateți cu precauție produsul.
- Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
- Verificați dacă pachetul de livrare este complet.
- Verificați dacă produsul și accesoriile prezintă deteriorări de la transport. În caz de reclamații trebuie contactată imediat firma de transport. Reclamațiile ulterioare nu sunt admise.
- Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.
- Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de exploatare.
- În cazul accesoriilor, precum și a pieselor de uzură și de schimb, utilizați numai PIESE originale. Piesele de schimb se găsesc la reprezentantul comercial.
- În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației produsului.
ATENȚIE!
Aparatul și materialul de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!
8. Structura / Înaintea punerii în funcțiune
ATENȚIE!
Este esențial să asamblați complet produsul înainte de punerea în funcțiune!
ATENȚIE!
Dacă intenționați să utilizați un afânător în zona de lucru, este obligatoriu să îngropați sârma de delimitare (11).
ATENȚIE!
Nu utilizați un trimmer în apropierea sârmei de delimitare (11). Procedați cu precauție atunci când tundeți marginile din apropierea sârmei de delimitare (11).
8.1 Instalarea / poziția corectă a stației de încărcare (10)
ATENȚIE
Fixați stația de încărcare (10) folosind un ciocan (nu este cuprins în pachetul de livrare) și cuiele de fixare (13) numai după ce ați jalonat întreaga zonă de lucru. (Fig. 16).
INDICAȚIE:
Nu practicați găuri în stația de încărcare.
INDICAȚIE:
Nu stați cu picioarele pe placa stației de încărcare.
ATENȚIE
Cablu prelungitor și cablul de rețea trebuie păstrate în afara zonei de lucru pentru a preveni deteriorarea.
- Stația de încărcare (10) poate fi instalată lângă o magazie, o magazie de grădină sau lângă casă.
- Stația de încărcare (10) trebuie să fie instalată pe un teren plat.
INDICAȚIE:
Nu așezați stația de încărcare (10) pe o suprafață înclinată sau neuniformă, deoarece, în caz contrar, ea se poate îndoi și funcționarea sa poate fi afectată sau poate apărea un defect.
- Stația de încărcare (10) trebuie instalată/poziționată astfel încât să existe un spațiu de cel puțin un metru în fața stației de încărcare (10) fără obstacole sau altele similare. (figura 3)
Sârma de delimitare (11) trebuie să fie dispusă pe o lungime de cel puțin un metru, dreaptă, fără colțuri sau obstacole în fața stației de încărcare (10). Acest lucru asigură retractarea corectă în stația de încărcare (10) (figura 3).
- Sârma de delimitare (11) trebuie dispusă pe un traseu de cel puțin 30 cm departare de limite, cum ar fi peretele casei, înainte și după stația de încărcare (10). (figura 3)
- Dezizolați aproximativ 10 mm de izolație de pe o parte a sârmei de delimitare (11) (figura 4).
- Duceți sârma de delimitare dezizolată (11) în borna roșie a cablului "OUT" de pe partea posterioară a stației de încărcare (10). Treceți apoi sârma de delimitare (11) prin fanta de sub stația de încărcare (10) (figura 5).
- Amplasați apoi sârma de delimitare (11) conform descrierii din secțiunea 8.3 „Amplasarea sârmei de delimitare (11)”.
INDICAȚIE:
Sârma de delimitare (11) trebuie dispusă pe un traseu drept la cel puțin 100 cm în fața stației de încărcare (10).
- După amplasarea sârmei de delimitare (11), scurtați sârma rămasă.
- Pentru a racorda al doilea capăt al sârmei de delimitare (11), îndepărtați aproximativ 10 mm de izolație de la capăt și introduceți-o în borna neagră a cablului "IN".
8.3 Amplasarea sârmei de delimitare (11) (fig. 1/2)
Sârma de delimitare (11) trebuie așezată sub formă de buclă în jurul zonei de lucru. Când robotul de cosit (1) se apropie, senzorii din produs detectează sârma de delimitare (11). Cositoarea își schimbă direcția într-un unghi aleatoriu când ajunge la sârma de delimitare (11).
În cazul în care cositoarea trebuie să se întoarcă la stația de încărcare (10), aceasta caută/se deplasează până la sârma de delimitare (11) și apoi se rotește spre stânga într-un mod definit.
Ea se deplasează apoi de-a lungul sârmei de delimitare (11) înapoi la stația de încărcare (10).
8.3.1 Indicații generale/tipuri de dispunere pe traseu
ATENȚIE:
Pentru a preveni deteriorarea produsului, trebuie să existe un obstacol cu o înălțime de cel puțin 15 cm între sârma de delimitare (11) și cursuri de apă/ pante/ taluzuri și/sau drumuri publice.
ATENȚIE:
Cositoarea nu trebuie să fie pusă în funcțiune pe pietriș/pietre.
INDICAȚIE:
Definiți și creați o schiță a zonei de lucru înainte de a începe amplasarea sârmei de delimitare (11).
INDICAȚIE:
Lungimea max. admisă pentru sârma de delimitare (11) este de 300 m.
- Distanța de la sârma de delimitare (11) la marginea exterioară trebuie să fie de 30 cm (figura 6).
- O distanță de 8 cm față de sârma de delimitare (11) este suficientă dacă se aplică toate punctele următoare (figura 7):
- Suprafața de delimitare este circulabilă (de exemplu, potecă, alee etc.).
- Suprafața de delimitare este la același nivel cu suprafața de cosit.
- Pe suprafața de limitare nu există obiecte proeminente sau ascuțite care ar putea intra în contact cu cositoarea sau cu cuțitele și le-ar putea deteriora.
- Pe suprafața de delimitare nu există plante care nu trebuie cosite.
- Sârma de delimitare (11) poate fi îngropată sau fixată folosind stifturile de sârmă (12) furnizate.
- La amplasarea sârmei de delimitare (11), unghiul în colțuri trebuie să fie întotdeauna >90° (a se vedea figurile 8+9).
- Robotul de cosit (1) se află în zone/pasaje îngustate / cu o lățime de ≥ 0,8 m (figura 10). Lățimea minimă a suprafeței de cosit este de 0,8 m (figura 10).
- Panta maximă posibilă este de 35% (20°). ATENȚIE
Pentru a evita accidentele și/sau vătămarea persoanelor sau a produsului, este interzisă exploatarea produsului pe terenuri abrupte.
Figura 11 vă prezintă modul de determinare a pantei.
△ INDICAȚIE:
Pentru delimitarea pantelor/taluzurilor, consultați punctul 8.3.3.
ATENȚIE!
Dacă intenționați să UTILIZAȚI un afânător în zona de lucru, este obligatoriu să îngropați sârma de delimitare (11).
8.3.1.1 Îngroparea sârmei de delimitare (11)
- Dacă îngropați sârma de delimitare (11), faceți o canelură îngustă în covorul de iarbă folosind o lopată sau ceva similar. Apoi așezați sârma în canelură și acoperiți-o cu pământ.
△ IMPORTANT:
Pentru a asigura o funcționare fără probleme, sârma de delimitare (11) poate fi acoperită cu maximum 3 cm de pământ. - După ce ați acoperit sârma de delimitare (11) cu pământ, este suficient să compactați pământul liber cu greutatea corpului.
8.3.1.2 Fixarea sârmei de delimitare (11) cu știfturi de sârmă (12)
INDICAȚIE:
Distanța dintre știfturile de sârmă (12) nu trebuie să depășească 80 cm (figura 12).
- Așezați sârma de delimitare (11) pe covorul de iarbă la o distanță de 30 cm, respectiv 8 cm de marginea exterioară (figura 6/7). Fixați sârma de delimitare (11) cel puțin la fiecare 80 cm cu ajutorul unui știft de sârmă (12) (figura 12).
- Bateți știfturile de sârmă (12) în pământ cu ajutorul unui ciocan (neinclus în pachetul de livrare) (figura 13).
- Distanța dintre știfturile de sârmă (12) trebuie redusă corespunzător pe suprafețe denivelate sau curbate.
8.3.2 Tipuri de dispunere pe traseu pentru obstacole (insule) (fig. 14)
INDICAȚIE:
O „instalare în insulă” nu este necesară pentru obiectele mari și grele enumerate mai jos:
- Copac - Pat înălțat - Găleți pentru plante mari/grele - Seră - Magazie de grădină
Pentru a proteja obiectele sensibile/mici de deteriorare, amplasați sârma de delimitare (11) după cum urmează:
- Duceți sârma de delimitare (11) de-a lungul marginii exterioare până când ajungeți la punctul cu cea mai mică distanță (dar cel puțin 0,8 m) între marginea exterioară și obstacol.
- Amplasați sârma de delimitare (11) ca o „linie de alimentare” de-a lungul celui mai scurt parcurs până la obstacol.
- Așezați sârma de delimitare (11) la o distanță de 30 cm sau 8 cm (a se vedea punctul 8.3.1) în jurul obstacolului.
- Amplasați cablul de-a lungul „liniei de alimentare” înapoi spre marginea exterioară.
ATENȚIE!
Sârma de delimitare (11) NU trebuie să se intersecteze. Distanța maximă dintre sârmele de delimitare este de 5 mm. - Amplasați cablul mai departe de-a lungul marginii exterioare.
8.3.3 Delimitarea taluzurilor/ pantelor >35% (fig. 15)
- Delimitarea față de taluzuri/pante >35% trebuie să fie de cel puțin 40 cm, după cum se arată în figura 15.
- Dacă nu mențineți această distanță, există riscul ca robotul de cosit (1) să iasă din zona delimitată. Astfel, robotul nu mai poate funcționa, deoarece nu mai are nicio orientare.
INDICAȚIE
După ce ați delimitat complet zona de lucru, conectați sârma de delimitare (11) la stația de încărcare (10), așa cum este descris la punctul 8.2.
ATENȚIE
Fixați stația de încărcare (10) folosind un ciocan (nu este cuprins în pachetul de livrare) și cuiele de fixare (13) numai după ce ați jalonat întreaga zonă de lucru.
8.4 Racordarea stației de încărcare (10) (fig. 16)
- Racordați fișa cu 2 contacte la stația de încărcare (10) așa cum se arată în figura 16 și îmbinați-o filetat.
- Introduceți în etapa următoare fișa de rețea în priză.
ATENȚIE
Aveți în vedere ca sârma de delimitare (11) să fie dispusă corect și ca sursa de rețea (14) să fie racordată corect la stația de încărcare (10) înainte de a racorda fișa la rețea.
Dacă stația de încărcare (10) este legată la rețea, un LED se aprinde pe partea posterioară a stației de încărcare (10). (a se vedea figura 17).
8.4.1 Descrierea stărilor LED-urilor (fig. 17)
| Status LED | Semi nificaţie Măsură |
| nu se aprinde | lipsește alimenta-rea electrică | Asigurați-vă că cabulul de alimentare este racordat corect la înçarcățor și că înçarcățorul este racordat la o sursă adecovătă de alimen-tare electrică. |
| se aprinde verde | Sârma de delimi-tare este racorda-tá corect. Robotul este complet incârcat. | - |
| se aprinde intermi-tent în Verde | Robotul este incârcat | - |
| se aprinde intermi-tent în roșu | Sârma de delimi-tare este deterioro-rata sau nu este corect conectătă. | Verificati dacă ambele capete ale sârmei de limita-re sunt conectateși dacă borna este sigură. Verificati dacă sârma de delimitare nu este ruptă. |
8.5 Înainte de punerea în funcțiune
- Reglați înălțimea de tăiere la valoarea maximă (60 mm) cu ajutorul butonului rotativ pentru corecția înălțimii de tăiere (2), așa cum se arată în figura 18.
- Așezați cositoarea în zona de lucru și porniți-o (conform descrierii de la punctul 9). Țineți sub observație cositoarea pe o perioadă mai lungă de timp.
- Dacă aceasta revine la stația de încărcare (10) fără probleme, instalarea este încheiată.
SFAT:
Înainte de prima punere în funcțiune:
Poziționați cositoarea, direct în spatele stației de încărcare (10), la un unghi de 90° față de sârma de delimitare (11) și dați-i comanda de întoarcere la stația de încărcare (10) folosind tasta "HOME" (a se vedea punctul 9).
Cositoarea se deplasează acum de-a lungul întregii sârme de delimitare (11) înapoi la stația de încărcare (10) (figura 2).
Acest lucru vă va permite să recunoașteți și, după caz, să corectați zonele cu probleme imediat înainte de punerea în funcțiune inițială.
Același procedeu este recomandat pentru zonele critice, cum ar fi taluzuri/ crăpături/ straturi etc.
Procedați conform descrierii de mai sus și porniți cositoarea (a se vedea punctul 9) cu tasta "START".
În cazul unei probleme, puteți opri cositoarea utilizând tasta de oprire (4) de pe produs.
9. Punerea în funcțiune/ reglaje
ATENȚIE!
Pentru a asigura funcționarea optimă, trebuie efectuată o actualizare a software-ului înainte de punerea în funcțiune inițială. (a se vedea 13.3 Actualizarea software-ului)
INDICAȚIE
Pentru a asigura o durată lungă de serviciu, robotul de cosit (1) trebuie să fie exploatat numai la o temperatură exterioară de 5 - 40°C.
ATENȚIE!
Este esențial să asamblați complet produsul înainte de punerea în funcțiune!
Branșamentul electric
Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN.
Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.
Conductori de legătură electrici deteriorați
La conductorii de legătură electrici apar în mod frecvent deteriorări ale izolației.
Cauzele pentru aceasta pot fi:
- Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
- Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
- Puncte de tăiere cauzate de trecerea cu vehicule peste conductori de legătură.
- Deteriorări ale izolației cauzate de smulgerea din priza de perete.
- Fisuri cauzate de îmbătrânirea izolației.
Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.
Verificați regulat conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.
Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN.
Utilizați numai conductori de legătură cu același identificator.
Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.
9.1 Punere în funcțiune rapidă (fig. 19/20)
După instalarea sârmei de delimitare (11), puteți utiliza robotul de cosit (1).
Reglați înălțimea de tăiere
- Rotiti butonul de corectie a inaltimii de taiere (2) in sens orar pentru a inalta progresiv inaltimea de taiere intre 20 - 60 mm.
- Rotiti butonul de corectie a inaltimii de taiere (2) in sens antiorar pentru a diminua progresiv inaltimea de taiere intre 20 - 60 mm.
INDICAȚIE
Săgeata de pe butonul rotativ pentru corecția înălțimii de tăiere (2) indică numerele din afara butonului rotativ. Aici puteți citi înălțimea de tăiere reglată actual în pași de 5 mm.
Robotul de cosit nu este deconectat, ci a fost doar oprit. Pentru a deconecta robotul de cosit, utilizați întotdeauna butonul POWER ON/OFF.
Conectarea robotului de cosit:
- Robotul de cosit poate fi repornit apoi așa cum este descris mai jos.
INDICAȚIE
Înainte ca robotul de cosit (1) să înceapă cositul, se aude un semnal acustic (patru bipuri), apoi discul cu cuțite (6) începe să se rotească.
- Apăsați tasta (tasta „POWER ON/OFF”) până când robotul de cosit (1) se conectează.
- La prima utilizare, introduceți codul PIN standard "0000" apăsând tasta „OK” de patru ori când numărul „0” clipește. (Codul PIN poate fi modificat conform descrierii de la punctul 9.2.1).
- După confirmarea celei de-a patra cifre cu tasta „OK”, robotul de cosit este gata de utilizare. Pe display apare inscripția „IdLE”.
INDICAȚIE
Robotul de cosit (1) se deconectează automat după 30 de secunde dacă nu se realizează nicio introducere.
ATENȚIE
În cazul în care codul PIN este introdus incorect de 10 ori, pe afișaj apare „LOCK”. Aparatul este acum blocat timp de 10 minute înainte de a putea introduce din nou codul PIN.
- Apăsați tasta „START” și apoi tasta „OK” pentru a începe cositul. Dacă apăsați tasta „HOME” și apoi tasta „OK”, robotul de cosit (1) revine la stația de încărcare (10) cu funcția de cosire deconectată.
Robotul de cosit (1) funcționează continuu până când încărcarea bateriei este prea slabă. Robotul de cosit se întoarce automat la stația de încărcare (10). Discul cu cuțite este dezactivat în această stare.
INDICAȚIE
După ce acumulatorul este complet încărcat, robotul de cosit pornește din nou. Alternativ, robotul de cosit rămâne în stația de încărcare (10) în conformitate cu programul de cosit stabilit.
(în mod implicit, robotul cosește de luni până vineri între orele 09:00 - 15:00.)
9.2 Reglaje
INDICAȚIE
Pentru a efectua setările pe produs, robotul de cosit (1) trebuie să fie conectat. Porniți robotul de cosit (1) apăsând și menținând apăsată tasta (tasta „POWER ON-/OFF”) până când pe ecran apare „PIN”.
9.2.1 Modificarea codului PIN (fig. 21)
- Țineți apăsate concomitent tastele „START” și „HOME” timp de cel puțin 3 secunde.
- Simbolul B și „PIn” se aprind intermitent.
- Acum introduceți codul PIN vechi după cum urmează (setarea din fabrică, „0000”).
- Prima cifră se aprinde („0----”). Utilizați tastele „START” și „HOME” pentru a selecta cifra dorită.
- Confirmați cifra cu tasta „OK”.
- Următoarea cifră se aprinde (de exemplu, „10--”).
- Procedați așa cum este descris mai sus pentru cifrele 2-4.
- După ce ați introdus codul PIN „vechi” și ați confirmat a patra cifră cu tasta „OK”, apare „PIn2” și puteți introduce acum noul cod PIN.
- Prima cifră se aprinde intermitent („0---”). Utilizați tastele „START” și „HOME” pentru a selecta cifra dorită.
- Confirmați cifra cu tasta „OK”.
- Următoarea cifră se aprinde intermitent (de exemplu, 10-).
- Procedați așa cum este descris mai sus pentru cifrele 2-4.
- După confirmarea celei de-a patra cifre cu tasta „OK”, noul cod PIN este salvat. Pe display apare inscripția „IdLE”.
9.2.2 Setare/modificare dată/oră (fig. 22)
INDICAȚIE
Data și ora sunt setări necesare pentru ca robotul de cosit (1) să poată cosi în conformitate cu programul de cosire setat.
- Setarea datei/orei se realizează în ordinea an - dată - oră.
- Apăsați și mențineți apăsată tasta „START” timp de cel puțin 5 secunde.
- Simbolul și un număr (de exemplu, 2020) se aprind pe display.
Utilizați tastele "START", "HOME" și "OK" pentru a seta anul în același mod ca la setarea PIN-ului. - Apoi se aprinde următorul număr (lună.zi, de ex. 08.25 pentru 25 august). Utilizați tastele "START", "HOME" și "OK" pentru a seta luna și ziua corecte. - Ora este afișată ultima (de ex. 13:25). - Setați ora actuală conform descrierii de mai sus. - După confirmarea celei de-a patra cifre cu tasta "OK", data și ora sunt salvate. Pe display apare inscripția „IdLE”.
9.2.3 Modificarea orei de începere (Fig. 23)
Ora de începere stabilită din fabrică, 09:00, poate fi modificată în orice moment.
Țineți apăsate concomitent tastele "START" și "OK" timp de cel puțin 3 secunde. - Ora de pornire setată apare pe display, de exemplu 13:25, iar prima cifră se aprinde intermitent. Utilizați tastele "START" și "HOME" pentru a selecta cifra dorită și confirmați cu tasta "OK". - Procedați așa cum este descris mai sus pentru cifrele 2-4. - După confirmarea celei de-a patra cifre cu tasta "OK", noua oră de pornire este salvată. Pe display apare inscripția „IdLE”.
Durata de cosire setată din fabrică de 6 ore pe zi poate fi modificată în orice moment.
- Apăsați și mențineți apăsată tasta „OK” timp de cel puțin 3 secunde. Durata de cosire setată apare pe display, de ex. 06 H, iar prima cifră se aprinde intermitent. Utilizați tastele „START” și „HOME” pentru a selecta cifra dorită și confirmați cu tasta „OK”.
- După confirmarea celei de-a doua cifre cu tasta „OK”, se salvează noua durată de cosire, respectiv noua zi. Pe display apare inscripția „IdLE”.
9.3 Cosire pe margini
În mod implicit, robotul de cosit (1) este setat să cosească marginile în fiecare marți și vineri.
Aceasta înseamnă că robotul de cosit (1) se deplasează de-a lungul sârmei de delimitare (11) o dată în timpul primului proces de cosire al zilei.
ATENȚIE
În acest mod, este activ talerul cu cuțite (6).
Timpii pentru cosirea marginilor pot fi setați din aplicație.
9.4 Comanda prin aplicație
Robotul de cosit RoboCut XL600 poate fi operat prin intermediul aplicației. Aplicația este disponibilă în magazinele de aplicații respective pentru Android și iOS.
Utilizarea aplicației intră sub incidența termenului „utilizare” în sensul acestui manual de utilizare. Acordați în acest sens atenție și dispozițiilor de siguranță în vigoare.
Robotul de cosit are două moduri de lucru diferite. În starea inițială de livrare, robotul funcționează offline. Este disponibilă funcția de cosire standard a robotului.
Dacă doriți, de asemenea, să utilizați servicii suplimentare (timpi de cosire, actualizare de software, setări de senzori etc.), este disponibilă o aplicație suplimentară, care nu este furnizată de Grupul Scheppach. Înainte de a putea asocia această aplicație cu robotul nostru de cosit, trebuie să introduceți informațiile dvs. de contact. O adresă de e-mail este suficientă. Producătorul aplicației a furnizat o declarație privind protecția datelor și un acord de utilizare care reglementează realizarea aplicației sau a datelor dvs. personale.
Dorim să subliniem faptul că Grupul Scheppach nu stochează date cu caracter personal atunci când utilizează aplicația și nu prelucrează alte informații. Acest lucru se face exclusiv de către producătorul aplicației.
9.4.1 Înregistrare
Pentru a utiliza aplicația, este necesară înregistrarea prin e-mail. Alternativ, vă puteți înregistra și conecta prin Facebook, cu ID-ul Apple sau cu Google.

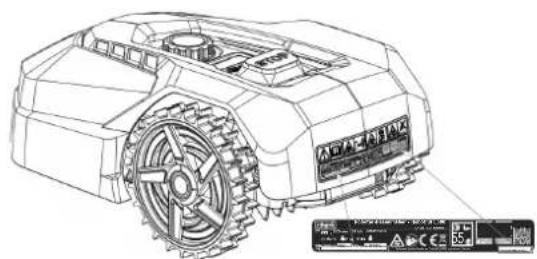

Pregătiți numărul de serie al robotului de cosit pentru înregistrare. Acesta trebuie să corespundă cu plăcuța de fabricație a aparatului.
9.4.2 Comunicare/Transmitere de date
Aplicația comunică cu robotul de cosit fie prin Bluetooth, fie prin WiFi.
INDICAȚIE
Datorită transferului de date din aplicație pe internet, costurile apar în funcție de contractul dvs. cu furnizorul dvs. de servicii de telefonie mobilă sau cu furnizorul de internet, care urmează să fie suportate de dvs.
9.4.3 Funcțiile aplicației
Vizualizați și editați planul de cosire - Setarea zonelor de cosire - Pornire cosire - Trimiteți aparatul la stația de încărcare - Reglaje / Actualizări / Citire (date jurnal)
9.4.3.1 Vizualizați și editați planul de cosire
Cu această funcție, puteți seta ora la care robotul de cosit începe cosirea și cât timp trebuie să dureze cosirea.
Este disponibilă o oră de pornire pe zi (până la max. două ore de pornire mai târziu).
În această funcție puteți seta și zilele în care marginile gazonului trebuie tunse.
ATENȚIE
Modificarea programului de cosire, începerea unui proces de cosire, pornirea și oprirea automată, returnarea robotului de cosire și modificarea datei și orei pot duce la activități care nu sunt așteptate de alții. Prin urmare, persoanele afectate trebuie să fie întotdeauna informate în prealabil cu privire la posibilele activități ale robotului de cosit.
Această funcție vă permite să configurați manual patru zone de cosit diferite, în %. În mod implicit, funcția este setată la „AutoMultizone”. Aici, cositoarea pornește nedefinit în orice punct de-a lungul cablului de delimitare după fiecare operație de încărcare.
Acest lucru înseamnă:
Robotul de cosit se deplasează de-a lungul cablului de delimitare după prima operație de încărcare corespunzătoare numărului % setat pentru zona 1 și începe cosirea.
După a doua operație de încărcare, procedați la fel în funcție de numărul % setat pentru zona 2 etc.
Exemplu:
Ați instalat un cablu de delimitare de 200 m și ați indicat valoarea de 25% pentru zona 1.
După operația de încărcare, robotul de cosit se deplasează cu 50 m de-a lungul cablului de delimitare și începe să cosească de acolo.
INDICAȚIE
Cu această funcție, puteți porni robotul de cosit cu procesul de cosire, de exemplu, în pasaje greu accesibile, pentru a asigura un model perfect de cosire.
9.5 Modificarea setării standard a senzorului de ploaie
Țineți apăsată tasta "HOME" timp de 3 secunde, apoi pe display va apărea "Rain". Apăsați "OK" pentru a apela interfața de setări. Apoi se afișează "ON" sau "OFF". Puteți modifica setările apăsând tastele "START" și "HOME" și confirmând cu tasta "OK".
10. Curățarea
ATENȚIE
Deconectați produsul cu tasta înainte de curățare.
ATENȚIE
Puneți-vă mănuși de protecție înainte de a curăța discul rotativ al cuțitelor.
Vă recomandăm să curățați produsul imediat după fiecare utilizare.
Curățați regulat produsul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu folosiți agenți de curățare sau solvenți; aceștia ar putea ataca părțile din plastic ale produsului. Aveți grijă să nu pătrundă apă în interiorul produsului.
11. Transportul
- Apăsați tasta POWER ON/OFF pentru a deconecta robotul de cosit (1).
- Purtați mănuși de protecție pentru transportul robotului de cosit (1).
- Purtați robotul de cosit (1) asigurat cu ambele mâini.
Pentru a preveni deteriorarea, nu lăsați robotul de cosit (1) să cadă la pământ de la înălțimi mari.
Dacă acest lucru se întâmplă, el trebuie dus imediat la un atelier specializat pentru verificare.
Înainte de aceasta, punerea în funcțiune a robotului de cosit (1) nu este permisă.
12. Depozitare/inactivitate pe durata iernii
Cositoarea dvs. vă va aduce satisfacție pentru mai mult timp dacă rămâne inactivă pe timpul iernii.
Deși acest lucru nu reprezintă o problemă, vă recomandăm să păstrați cositoarea în interior în timpul iernii, de exemplu în garaj.
Înainte de a depozita cositoarea:
- Curățați-o temeinic (a se vedea punctul 10).
- Încărcați complet acumulatorul.
- Deconectați produsul.
- Îndepărtați acumulatorul (vezi punctul 13.2).
Depozitați produsul și accesoriile acestuia într-un loc întunecat, uscat, ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare este între 5 și 40°C
Păstrați robotul de cosit (1) în ambalajul său original.
Acoperiți robotul de cosit (1) pentru a-l proteja de praf sau umiditate.
Păstrați manualul de utilizare împreună cu robotul de cosit (1).
13. Întreținerea / Actualizarea
ATENȚIE
Deconectați fișa de rețea înainte de a efectua orice lucrare de întreținere curentă.
Racorduri și reparații
Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.
Tipul de curent al motorului - Datele de pe plăcuța de fabricație a mașinii
13.1 Schimbarea cuțitelor (7) (fig. 25)
ATENȚIE
Deconectați cositoarea înainte de a începe lucrul.
INDICAȚIE
Cuțitele (7) trebuie schimbate după aproximativ 8 săptămâni. (Pachetul de livrare include 2 seturi de cuțite cu câte 3 cuțite.)
Utilizați numai cuțite originale de la producător. (nr. articol 7913001601)
ATENȚIE
Puneți-vă mănuși de protecție înainte de a schimba cuțitele (7).
ATENȚIE
Toate cuțitele (7) trebuie întotdeauna să fie schimbate concomitent. Schimbarea individuală a cuțitelor (7) nu este permisă.
Dacă șuruburile cu crestătură în cruce (8) sunt deteriorate sau nu mai pot fi strânse ferm, acestea trebuie, de asemenea, înlocuite.
Șuruburile noi sunt incluse în setul cuțitelor de schimb.
- Pentru schimbarea cuțitelor (7), așezați robotul de cosit (1) pe un banc de lucru, cu partea inferioară orientată în sus. (Vă recomandăm o suprafață moale pentru a preveni deteriorarea carcasei).
- Desfaceți șurubul cu crestătură în cruce (8) cu ajutorul unei șurubelnițe în cruce (care nu este inclusă în pachetul de livrare).
- Îndepărtați cuțitul vechi (7).
- Introduceți noul cuțit (7) și fixați-l cu un șurub nou (8).
- Verificați dacă cuțitul (7) prezintă mobilitate. În caz negativ, desfaceți puțin șurubul (8).
- Efectuați acest pas de lucru pentru toate cele trei cuțite (7).
13.2 Montarea/demontarea acumulatorului (fig. 26/27)
ATENȚIE
Deconectați cositoarea înainte de a începe lucrul.
- Pentru montarea/demontarea acumulatorului, așezați robotul de cosit (1) pe un banc de lucru, cu partea inferioară orientată în sus. (Vă recomandăm o suprafață moale pentru a preveni deteriorarea carcasei).
- Îndepărtați șuruburile capacului acumulatorului și îndepărtați-l (Figura 26/27).
- Îndepărtați dispozitivul de apăsare al acumulatorului.
- Scoateți cu grijă acumulatorul.
- INDICAȚIE Nu trageți de cabluri.
- Slăbiți blocarea și scoateți fișa.
- Montați acumulatorul (la nevoie, un acumulator original nou).
- Reinstalați acumulatorul în ordine inversă (Figura 26/27).
13.3 Actualizare software (fig. 28)
INDICAȚIE: Robotul trebuie să fie conectat la W-Lan pentru a efectua o actualizare (automată) a software-ului prin intermediul aplicației. Conectați robotul la W-Lan.
Software-ul poate fi actualizat imediat ce este disponibilă o nouă versiune. (Puteți găsi versiunea actuală a software-ului pe pagina noastră de pornire www.scheppach.com).
Software-ul poate fi redat prin USB sau prin aplicație. Software-ul pentru transferul prin USB poate fi descărcat de pe pagina noastră de pornire www.scheppach.com.
13.3.1 Actualizare software via USB
- Căutați cea mai recentă versiune de software pe pagina noastră de pornire.
- Descărcați-o pe un suport de date gol formatat FAT32.
- Îndepărtați capacul acumulatorului așa cum este descris la punctul 13.2.
- Introduceți suportul de date în unitatea USB (figura 28).
- Porniți cositoarea apăsând tasta "POWER ON/OFF". Actualizarea pornește automat.
- Așteptați până când display-ul arată "APEO" și apoi îndepărtați suportul de date.
- Montați din nou capacul acumulatorului așa cum este descris la punctul 13.2.
INDICAȚIE
Manualele de utilizare furnizate împreună cu robotul dvs. de cosit (1) se bazează pe versiunea software din momentul producerii cositoarei.
Este posibil ca unele caracteristici și funcții noi sau modificate să nu fie incluse în manualul de utilizare.
Noua versiune a software-ului se găsește în aplicație sau pe www.scheppach.com.
Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.
Piese de uzură*: Cuțite (7), șuruburi (8), sârmă de delimitare (11), știfturi de sârmă (12).
- nu este inclus în mod obligatoriu în pachetul de livrare!
Număr (numere) pentru piesele de uzură:
Poz. 7 Cuțit 7913001601
Poz. 8 Șuruburi 3913001001
Poz. 11 Sârmă de delimitare 7913001702
Poz. 12 Știfturi de sârmă 7913001701
Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop, scanați codul QR de pe pagina de titlu.
14. Eliminarea ca deșeu și revalorificarea
Indicații referitoare la ambalaj
Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.
Indicații referitoare la Legea privind echipamentele electrice și electronice (ElektroG)
Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!
- Bateriile sau acumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
- Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
- Utilizatorul final este personal responsabil de ștergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
- Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
- Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:
- Puncte publice de eliminare sau colectare a deșeurilor (de exemplu, curțile clădirilor municipale).
- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.
- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
- Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.
- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.
- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.
Indicații referitoare la acumulatoarele Litiu-Ion
Li-Ion
Demontați acumulatorul înainte de eliminarea ca deșeu a aparatului!
- Nu aruncați acumulatorul în gunoiul menajer, în foc (pericol de explozie) sau în apă. Acumulatoarele deteriorate pot dăuna mediului înconjurător și sănătății dvs., dacă se scurg aburi sau lichide toxice.
- Acumulatorii defecți sau consumați trebuie reciclați conform directivei 2006/66/CE.
- Predați aparatul și încărcătorul la un centru de reciclare. Piesele uzate din plastic și metal pot fi colectate selectiv și predate spre a fi revalorificate.
- Eliminați ca deșeu acumulatorii în stare descărcată. Vă recomandăm să acoperiți polii cu o bandă adezivă pentru protecție împotriva unui scurtcircuit. Nu deschideți acumulatorul.
- Eliminați acumulatorii în conformitate cu reglementările locale. Predați acumulatorii către un punct de colectare a bateriilor vechi, unde acestea pot fi redirecționate pentru a fi revalorificate în mod ecologic. În acest sens, consultați-vă cu firma locală de colectare a gunoiului menajer.
15. Remedierea defectiunilor / coduri de eroare
Tabelul următor afișează simptomele de eroare și descrie modul de remediere a acestora în cazul în care mașina dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoastră de service.
15.1 Tabel de defecțiuni
| Defecţiune Cauza posibilă Remediere |
| Cosit{oarea nu pornește} | Cosit{oarea, respectiv stația deicenscârcare, nu este racordata la rețeaua electrică} | • Racordați sursa de rețea la o sursă de curent adecvată
• După caz, apelați la un specialist |
| Lampa cu LED de pe stația deicenscârcare nu se aprinde |
| Lampa cu LED de pe stația deicenscârcare se aprinde intermitent în.rosu | Sârma de delimitare nu este racordata sau este tăiată/ruptă. | • Racordați/reparatiș sârma de delimitare |
| Cosit{oarea nu cosește corect Cuțitele sunt uzate • Schimbați cuțitele | | |
| Cosit{oarea pornește la momente neobisşnuite/greșite | Data/ora setate incorrect • Setați data £i ora corecte | |
| Cosit{oarea se blochează din miscare | Teren neadecvat/obstacol | • Adaptați terenul/obstaculul la cerințele robotului de cosit
• Adaptați corespunțător amplasarea sârmei de delimitare |
15.2 Coduri de eroare
| Cod deEROARE | Semiificatie Remediere |
| ---- | Temporizare a senzorului de ploaie | - |
| E1 | Cositoare în afara zonei de lucru | 1. Verificazioni dacă cositòarea se află în zona de lucru.2. Asigurati-vă că stația de incărcare este racordata corect la incărcător și că incărcătorul este racordat la o sursă adecvata de alimentare electrică.3. Asigurati-vă că sârmele de delimitare au fost prinse corect și schimbați-le dacă esteecessar. |
| E2 | Motorul rotți blocat | 1. Deconnectei cositòarea. Aduceți cositòarea într-o zonă lipsită de obstacole.Apăsăti tasta „START“ și apoi tasta „OK".2. Dacă mesajul de eroare este înca afișat, deconnectei produsul. Intoarceti cositòarea cu capul în jos și verificati ce impiedică rotîle să se rotească.3. Indepărtăti obiectele care blochează roata/rotîle, rotîti cositòarea.4. Apăsăti tasta „START“ și apoi tasta „OK". |
| E3 | Discul cu cuțite blocat | 1. Deconnectei cositòarea.2. Intoarceti cositòarea cu capul în jos și verificati ce impiedică cuțitul să se rotească.3. Indepărtăti obiectele și rotîti cositòarea.4. Aşezati cositòarea într-o zonă cu iarbă scurtă.5. Apăsăti tasta „START“ și apoi tasta „OK". |
| E4 | Declanțatorul senzorului de obstacole nu este readus la poziția initiiă | 1. Dacă eroarea persistă, contactați distribuiCTORul dvs. de specialitate. |
| E5 Cositociarea a fost ridicată | 1. Deconectați cositoarea.2. Aduceți cositoarea într-o zonă lipsită de obstacole. Apăsăti tasta „START“și apoi tasta „OK".3. Dacă mesajul de eroare este înță afişat, deconectați produsul.Întoarceti cositoarea cu capul în josși verificați dacă ceva impiedică mișcarea axei fată.4.Îndepărtăți万辆e obstacolele,Întoarceti cositoareași porniți-o. Apăsăti tasta „START“și apoi tasta „OK". | |
| E6 | Senzorul de răsturnare a fost declanțat | 1. Aşezați cositoarea în poziție normală.2. Apăsăti tasta „START“și apoi tasta „OK". |
| E7 | Senzorii deînclinare au fost declanța | 1. Deconectați cositoarea.2. Aduceți cositoarea într-o zonă a gazonului pe un teren plat.3. Conectați cositoarea. Apăsăti tasta „START“și apoi tasta „OK". |
| E8 | Andocare/Încârcare eșuata | 1. Verificați dacă există 1 metru de spatiu înțăși în spatele statiei deÎncârcare, fără obstacoleș colțuri.2. Stată de Încârcare trebuie și fie amplasătă pe un teren plat.3. Aşezați manual cositoarea în stată de Încârcare pentru Încârcare. Dupăce cositoarea este complet Încârcata, apăsăti tasta „START“și apoi tasta „OK". |
| E9 | Robotul de cosit este blocat din miscare | 1. Plasăți robotul de cosit într-o zonă lipsită de obstacole.2. Dacă eroarea persistă, contactați distribuiCTORul dvs. de specialitate. |
| E10 | Apărătoarea accumulatorului | 1. Dacă temperatura este prea ridicată, așteptați până;candr temperatura scade. Dacă temperatura este prea scăzută, așteptați până;candr temperatura depășește 5 grade Celsius.2. Dacă mesajul de eroare este afişat în continuare,Înlocuiți accumulatorul. Porniți din nou cositoarea. Apăsăti STARTși apoi OK.3. Dacă eroarea persistă, contactați distribuictorul dvs. de specialitate. |
| E11 Niciun semnal de limită | 1. Când cositoarea se află în zona de lucru, verificați afişajul LED de pe stată de Încârcare. Dacă acestoa se aprinde în rosu, asigurăi-vă că există o legătura bunăÎntre caburile de limitareși bornele de la stată de Încârcare. Dacă problema persistă, verificați dacă a fost tăiat cabul de limitare. | |
| E13 | Curent deÎncârcare prea mare Sau prea mic | 1. Verificați zona de andocare.2. Dacă eroarea persistă, contactați distribuiCTORul dvs. de specialitate. |
| EE Eroare necunoscută | 1. Porniți din nou cositoarea.2. Dacă eroarea persistă, contactați distribuiCTORul dvs. de specialitate. | |
| BP | Protectție de temperatură pentru accumulator | 1. Deconectați cositoarea.2. Aduceți cositoarea într-o zonă a gazonului pe un teren plat.3. Verificați temperatura accumulatorului.4. Dacă temperatura este prea ridicată, lâsăi accumulatorul să se răcească.5. Dacă temperatura este prea scăzută, așteptați până;candr temperatura este mai mare de 5°C.6. Porniți din nou cositoarea.7. Dacă eroarea persistă,Înlocuiți accumulatorul.8. Dacă eroarea persistă, contactați distribuictorul dvs. de specialitate. |
| LOCK | Robot de cosit blocat (PIN introdus incorpèt prea freecvent) | 1. Așteptați 10 minute până;candr PIN-ul poate fi introdus din nou.2. Nu deconectați robotul de cosit.3. Dacă eroarea persistă, contactați distribuiCTORul dvs. de specialitate. |
Explicația simbolurilor de pe produs
gratuit. Pentru părțile care nu le producem noi, vom oferi doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la schimb. Conversia și reducerea creanțelor și alte cereri de despăgubire sunt excluse.
Garanția RS
Defectele vizibile trebuie raportate în termen de 8 zile de la primirea mărfii, în caz contrar cumpărătorul pierde toate drepturile în privința acestor defecte. Pentru mașinile noastre oferim garanție pe durata termenului legal de garanție de la data predării, cu condiția să se manevreze corect, și în acest mod înlocuim gratuit orice piesă a mașinii care în această perioadă devine inutilizabilă din cauza unei erori de material sau de producție.
Pentru piesele pe care nu le producem noi, oferim garanție doar în limita drepturilor de garanție pe care le obținem de la furnizori. Costurile pentru montarea pieselor noi le suportă cumpărătorul. Dreptul la înlocuire și reducere a prețului și alte cereri de despăgubire sunt excluse.
Garanția TR
