Produkttyp	Robotgräsklippare
Märke	Scheppach
Modell	RoboCut XL600
Batterispänning	18 V (max 20 V)
Batterikapacitet	2000 mAh / 36 Wh
Laddningstid	Cirka 120 min
Tomgångsvarvtal	2800 varv/min
Klippbredd	18 cm
Klipphöjd	20–60 mm (9 lägen)
Maximal klippyta	600 m²
Maximal lutning	35 %
Minsta passagebredd	0,8 m
Nettovikt	Cirka 8 kg
Skyddsklass (robot)	IPX5
Skyddsklass (laddstation)	IPX4
Skyddsklass (strömförsörjning)	IP67
Anslutningsmöjligheter	Bluetooth, Wi-Fi (2,4 GHz)
App-styrning	Ja (iOS och Android)
Strömförsörjning	Strömförsörjning 100-240 V ~, 50-60 Hz, 28 W
Längd på medföljande begränsningskabel	130 m (max 300 m)
Slitdelar	Knivar (ref. 791300), skruvar (ref. 3913001001), begränsningskabel (ref. 7913001702), pinnar (ref. 7913001701)
Garanterad ljudeffektnivå	55 dB(A)
Driftstemperatur	5 °C till 40 °C
Förvaring / övervintring	Temperatur 5–40 °C, torr och frostfri plats

Vanliga frågor - RoboCut XL600 SCHEPPACH

Hur ändrar man PIN-koden på gräsklipparen Scheppach RoboCut XL600?

För att ändra PIN-koden, håll knapparna START och HOME intryckta samtidigt i minst 3 sekunder. Skärmen visar 'PIn1'. Ange den gamla koden (standard 0000) med START/HOME för att välja siffra och OK för att bekräfta. Därefter visas 'PIn2' för att ange den nya koden. Bekräfta varje siffra med OK. Om fel PIN-kod anges 10 gånger blockeras enheten i 10 minuter (meddelandet 'LOCK').

Hur ställer man in datum och tid på RoboCut XL600?

Håll knappen START intryckt i minst 5 sekunder. Skärmen visar året (t.ex. 2020). Använd START/HOME för att ändra siffran, bekräfta med OK. Ställ sedan in månad och dag (format MM.DD) och därefter tid (HH:MM). Inställningen sparas automatiskt efter bekräftelse av den fjärde siffran.

Vilken är maximal och minimal klipphöjd?

Klipphöjden är kontinuerligt justerbar från 20 till 60 mm. Vrid ratt för klipphöjdsinställning medurs för att öka, moturs för att minska. En pil visar höjden i steg om 5 mm.

Hur byter man knivar på robotgräsklipparen?

Stäng av och koppla från gräsklipparen med POWER ON/OFF-knappen. Använd skyddshandskar. Vänd gräsklipparen på en mjuk yta. Lossa stjärnskruvarna på de tre knivarna, ta bort de gamla knivarna och montera de nya (levereras i set om 3). Använd alltid nya skruvar. Kontrollera att varje kniv är rörlig. Knivarna bör bytas ungefär var 8:e vecka.

Vad gör man om skärmen visar felkoden E1?

Koden E1 betyder att gräsklipparen är utanför arbetsområdet. Kontrollera att gräsklipparen befinner sig inom det område som begränsas av begränsningskabeln. Se till att laddstationen är ordentligt ansluten och att begränsningskabeln är korrekt ansluten till terminalerna. Om laddstationens lampa blinkar rött, kontrollera kabelns integritet.

Vilken maximal yta kan RoboCut XL600 klippa?

Maximal klippyta är 600 m². Medföljande begränsningskabel är 130 meter, men kan förlängas upp till maximalt 300 meter. För stora ytor, se till att följa minsta passagebredd (0,8 m) och maximal lutning på 35%.

Hur ansluter man gräsklipparen till smartphone-appen?

Ladda ner appen från App Store (iOS) eller Google Play (Android). Registrera dig med din e-postadress eller via Facebook/Apple/Google. Ha gräsklipparens serienummer till hands (på typskylten). Appen kommunicerar via Bluetooth eller Wi-Fi. När den är ansluten kan du schemalägga klippning, kontrollera status och utföra uppdateringar.

Kan man använda gräsklipparen i regn?

Gräsklipparen är skyddad mot vattenstänk (IPX5), men det rekommenderas inte att använda den i kraftigt regn. Regnsensorn kan aktiveras för att automatiskt avbryta klippningen. För att ändra sensorns standardinställning, håll HOME-knappen intryckt i 3 sekunder och tryck sedan på OK för att växla mellan ON och OFF.

Hur transporterar och förvarar man gräsklipparen på vintern?

För transport, stäng av gräsklipparen med POWER ON/OFF-knappen, bär den med två händer hållande den mot kroppen. För övervintring, rengör den, ladda batteriet fullt, stäng av den, ta bort batteriet (se manual), och förvara den på en torr och frostfri plats vid 5 till 40 °C. Använd originalförpackningen om möjligt.

Var hittar man reservdelar till RoboCut XL600?

Slitdelar (knivar, skruvar, begränsningskabel, pinnar) finns hos Scheppachs kundtjänst. Referenserna är: knivar (791300), skruvar (3913001001), begränsningskabel (7913001702), pinnar (7913001701). Skanna QR-koden på startsidan för att komma åt delarna. Använd endast originaldelar för att garantera säkerheten.

BRUKSANVISNING RoboCut XL600 SCHEPPACH

Kuluosade artiklinumbrid:

Pos 7 nuga

Pos 8 poldid

Pos 11 piirdetraat 7913001702

Pos 12 tradivaiad 7913001701

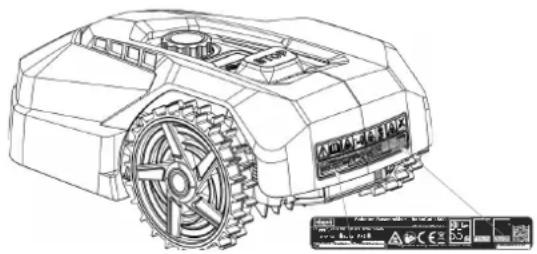

Förklaring av symbolerna på produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

Läs och följ instruktsmanualen och sakerhetsanvisingarna före idrifttagning!

Varning! Stäng avprodukten innan du lyfter den erler arbetar på den.

Fara genom delar som kan slungas ivåg;när den används.Håll ett sækert avständ tillprodukten;när den används.

Håll händer och fötter borta från roterande knivar. Sitt erler stå inte påprodukten.

Skydda batteriet mot värme och eld.

Skydda batteriet mot vatten och fukt.

Produktssäkerhet

Skyddsklass II

Batterier fär inte slängas bland hushållsavfallet.

"POWER ON/OFF"-knapp (Till-/Från-knapp)

Startknapp/valknapp (uppåt)

Home-knapp (tillbaka till laddstationen)/-valknap (nedåt)

OK-knapp

PIN-kod inställning

Datum/klockslag inställning

WiFi (W-Lan)

Bluetooth

Produkten uppfyller kraven i gällande europeiska direktiv.

Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning:

Sida:

1. Inledning 284
2. Produktbeskrivning 284
3. Leveransomfång 284
4. Avsedd användning 284
5. Säkerhetsanvisningar 285
6. Tekniska specifikationer 287
7. Uppackning 287
8. Uppställning/Före idrifttagning 288
9. Idrifttagning/inställningar 290
10. Rengöring 293
11. Transport 294
12. Lagring/vintervila 294
13. Underhåll/uppdatering 294
14. Avfallshantering och återvinning 295
15. Felsökning/felkoder 296
16. Försäkran om överensstämmelse 437

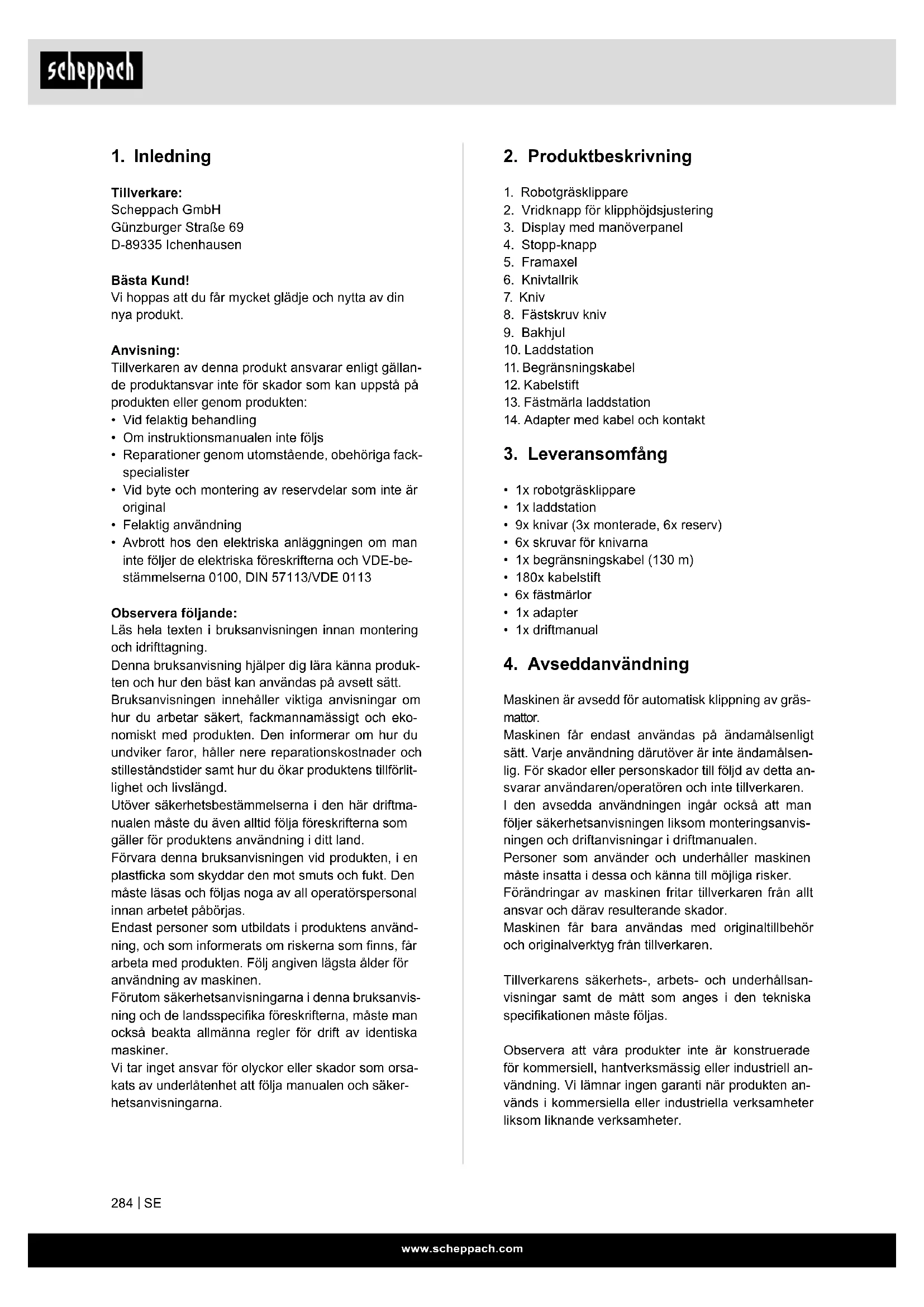

1. Inledning

Tillverkare:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Bästa Kund!

Vi hoppas att du får mycket glädje och nytta av din nya produkt.

Anvisning:

Tillverkaren av denna produkt ansvarar enligt gällande produktsansvar inte för skador som kan uppstå på produkten eller genom produkten:

• Vid felaktig behandling
• Om instruktionsmanualen inte följs
• Reparationer genom utomstående, obehöriga fack-specialister
• Vid byte och montering av reservdelar som inte är original
• Felaktig användning
• Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Observera följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna bruksanvisning hjälper dig lära känna produkten och hur den bäst kan användas på avsett sätt.

Bruksanvisningen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar produktens tillförlitlighet och livslängd.

Utöver säkerhetsbestämmelserna i den här driftmanualen måste du även alltid följa föreskrifterna som gäller för produktens användning i ditt land.

Förvara denna bruksanvisning vid produkten, i en plastficka som skyddar den mot smuts och fukt. Den måste läsas och följas noga av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i produktens användning, och som informerats om riskerna som finns, får arbeta med produkten. Följ angiven lägsta ålder för användning av maskinen.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa manualen och säkerhetsanvisningarna.

2. Produktbeskrivning

1. Robotgräsklippare
2. Vridknapp för klipphöjdsjustering
3. Display med manöverpanel
4. Stopp-knapp
5. Framaxel
6. Knivtallrik
7. Kniv
8. Fästskruv kniv
9. Bakhjul
10. Laddstation
11. Begränsningskabel
12. Kabelstift
13. Fästmärla laddstation
14. Adapter med kabel och kontakt

3. Leveransomfattning

• 1x robotgräsklippare
• 1x laddstation
• 9x knivar (3x monterade, 6x reserv)
• 6x skruvar för knivarna
• 1x begränsningskabel (130 m) 180x kabelstift
• 6x fästmärlor
• 1x adapter
• 1x driftmanual

4. Avsedd användning

Maskinen är avsedd för automatisk klippning av gräsmattor.

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningen i driftmanualen.

Personer som använder och underhåller maskinen måste vara insatta i dessa och känna till möjliga risker.

Förändringar av maskinen fritar tillverkaren från allt ansvar och därmed resulterande skador.

Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.

Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

• Användaren är själv ansvarig för alla olyckor och risker som kan uppstå, även för andra personer eller deras egendom.
• Barn, personer med fysiska, intellektuella eller sensoriska funktionshinder eller med brist på erfarenhet och kunskap eller personer som inte läst instruktionerna om hur maskinen manövreras får inte använda maskinen. Därutöver kan det finnas lokala föreskrifter beträffande åldersbegränsningar.
• Anslut aldrig adaptern till ett eluttag om kontakten eller kabeln är skadad.
• Utslitna eller skadade kablar ökar risken för elektriska stötar.
• Ladda batterier endast i den medföljande laddstationen. Felaktig användning kan leda till elektriska stötar, överhettning eller att frätande vätska läcker ut från batteriet. Spola med vatten/neutraliseringsmedel om elektrolyter läcker ut. Uppsök omgående läkare om sådan vätska kommer i kontakt med ögonen.
• Använd endast originalbatterier som rekommenderats av tillverkaren. Produktsäkerheten kan bara garanteras om originalbatterier används. Använd inte batterier som inte är laddningsbara.
• Produkten får inte vara ansluten till elnätet när batteriet tas ut.

Säkerhetsanvisningar vid användning

• Produkten får endast användas med tillbehör som rekommenderats av tillverkaren. Andra användningssätt är inte tillåtna. Tillverkarens anvisningar beträffande användning/underhåll måste följas noggrant.
• Vid användning av produkten på offentliga platser måste varningsskyltar ställas upp runt arbetsområdet. Dessa skyltar måste vara försedda med följande text:

"Varning! Robotgräsklippare! Håll avstånd till produkten! Barn måste hållas under uppsikt!"

• Stäng av produkten när andra personer, i synnerhet barn eller djur, befinner sig i arbetsområdet. Vi rekommenderar att programmera produkten för användning under tider då ingen aktivitet pågår i området, t.ex. nattetid. Tänk på att vissa djur, t.ex. igelkottar, är aktiva nattetid. De kan eventuellt skadas av produkten.
• Under användningen är det förbjudet för barn att uppehålla sig i arbetsområdet.
• Det är förbjudet för barn att leka med produkten, vare sig den är igång eller avstängd.
• Om produkten ska bäras får det bara ske i avstängt tillstånd. Bär inte med utsträckta armar utan alltid nära kroppen. Tänk då på att stå stabilt.
• Spring inte när du transporterar apparaten. Gå försiktigt och försök alltid bibehålla stabiliteten.
• Använd alltid robusta skor och långbyxor när du använder produkten.
• Använd inte apparaten vid dåliga väderförhållanden, i synnerhet åska. Det finns risk för blixtnedslag.
• Använd en jordfelsbrytare med en utlösningsström på 30 mA eller lägre. Användning av en jordfelsbrytare minskar risken för elstötar.
• OBS: Förlängnings- samt nätkabeln måste befinna sig utanför arbetsområdet så att den inte skadas.
• Produkten får bara användas, underhållas eller repareras av sakkunniga personer som känner väl till produktens egenskaper och de säkerhetsföreskrifter som ska följas när den används. Läs igenom driftmanualen noggrant och gör dig förtrogen med innehållet innan du använder produkten.
• Det är inte tillåtet att ändra produktens originaldesign. Alla ändringar på produkten sker på egen risk.
• Säkerställ att inga främmande föremål som stenar, grenar, verktyg eller leksaker befinner sig på gräsmattan. Klingorna kan skadas om de stöter samman med främmande föremål. Stäng alltid av produkten med POWER ON/OFF-knappen innan du avlägsnar det som blockerar. Kontrollera produkten beträffande skador innan du använder den igen.
• Om produkten börjar vibrera på ett onormalt sätt, stäng alltid av med huvudbrytaren eller POWER ON/OFF-knappen och kontrollera den beträffande skador innan du använder den igen.
• Starta produkten enligt anvisningarna. När produkten är påslagen är det viktigt att händer och fötter inte befinner sig i närheten av de roterande klingorna. Håll händer och fötter borta från produktens undersida.
• Rör aldrig vid farliga rörliga komponenter, t.ex. knivtallriken, innan den stannat upp helt.
• Produkten får inte lyftas eller bäras omkring medan den är påslagen.
• Låt inte produkten användas av någon som inte vet hur den fungerar eller uppför sig.
• Produkten får inte kollidera med personer eller andra levande varelser. Om en person eller en annan levande varelse kommer i vägen för produkten måste den genast stannas.
• Lägg inga föremål på produktens hus eller laddstation.
• Låt aldrig personer sitta på roboten. Lyft aldrig upp eller bär roboten för att inspektera klingan under pågående drift. Stick inte in händer eller fötter under roboten när den används.
• Produkten får inte användas med skadat skydd, knivtallrik eller hus. Produkten får heller inte användas med skadade klingor, skruvar, muttrar eller kablar. Anslut ingen skadad kabel och rör inte vid den innan strömförsörjningen har brutits.
• Använd inte produkten om POWER ON/OFF-knappen och Stopp-knappen inte fungerar.
• Stäng alltid av produkten via ON/OFF-knappen när den inte används. Produkten startar bara om du har tryckt på POWER ON/OFF-knappen och den korrekta PIN-koden angetts.
• Om nätkabeln skadas under användning, tryck på "STOPP-knappen" för att stanna roboten och dra ut nätkabeln ur eluttaget.
• Scheppach garanterar inte fullständig kompatibilitet mellan produkten och andra kabelösa system som fjärrstyrningar, sändare, elektriska inhägnader av betesmarker nedgrävda i marken eller liknande.
• Metalliska föremål i marken (t.ex. armerad betong eller mullvadsnät) kan leda till att gräsklipparen stannar. De metalliska föremålen kan orsaka en interferens med slingsignalen vilket kan leda till att gräsklipparen stannar.
• Drift- och lagringstemperaturen är 5-50 °C. Temperaturintervallet för laddning är 5-45 °C. Vid för höga temperaturer kan produkten skadas.
• Använd eller ladda aldrig produkten i explosiva och/eller brännbara omgivningar.
• Använd inte roboten när en sprinkler är igång. Programmera i så fall roboten och sprinklern så att de inte arbetar samtidigt.
• Tvätta inte roboten med högtrycksvattenstrålar och doppa den varken delvis eller helt i vatten eftersom den inte är vattentät.
• Använd bara den laddare och adapter som tillverkaren levererat. Inkorrekt användning kan leda till elektriska stötar, överhettning eller att frätande vätska läcker ut från batteriet.
• Placera inte adaptern på en nivå där den kan komma under vatten. Placera inte adaptern på marken.
• Täck inte över adaptern. Kondensvatten kan skada adaptern och öka risken för en elektrisk stöt.
• Tvätta batteriet med vatten/neutraliseringsmedel om vätska läcker ut.

Uppsök läkare vid kontakt med ögonen.

Om gräsklipparen ställs upp och ned ska nätbrytaren alltid vara frånslagen. Nätbrytaren bör vara frånslagen under alla arbeten på gräsklipparens undre ram t.ex. vid rengöring eller byte av knivar.

Säkerhetsanvisningar batteri och laddare

Batteri och laddare

Läs instruktionerna före laddning. Kontrollera att din laddare överensstämmer med den lokala växelströmsförsörjningen. Säkerställ att förbindelsen mellan laddaren och batteripaketet motsvarar den rätta modellen. En längre livslängd och en bättre effekt kan uppnås om batteriet laddas när lufttemperaturen ligger mellan 18 °C och 25 °C.

Ladda inte batteriet vid lufttemperaturer under 5 °C eller över 40 °C. Dessa anvisningar är viktiga för att undvika allvarliga skador på batteriet.

▲ VARNING:

Lithiumjonbatterier kan explodera eller orsaka brand om de utsätts för vatten, eld eller höga temperaturer eller när de demonteras eller kortsluts. Var försiktig, öppna inte batteriet och utsätt det inte för elektriska/ mekaniska belastningar. Undvik lagring av batterierna i direkt solsken.

• Plocka inte isär, öppna eller sönderdela batteriet.
• Kortslut inte ett batteri. Förvara inte batterier godtyckligt i en box eller låda. De kan kortsluta varandra eller kortslutas genom ledande material.
• Om batteriet inte används, håll det borta från metallföremål som gem, mynt, nycklar, spik, skruvar eller andra små metallföremål som kan skapa en förbindelse från en anslutning till en annan. Kortslutning av batteriklämmorna kan leda till brännskador.
• Utsätt batteriet varken för värme eller eld. Undvik lagring i direkt solsken.
• Utsätt inte batteriet för mekanisk stöt.
• Om batteriet läcker får vätskan inte komma i kontakt med huden eller ögonen. Om detta händer ska det berörda området omedelbart sköljas med rikligt med vatten och läkare uppsökas.
• Uppsök omgående läkare om någon råkat få i sig en cell eller ett batteri.
• Håll batteriet rent och torrt.
• Batteriet ger bäst effekt om det används vid normal rumstemperatur (20 °C ± 5 °C).
• Håll batterier från olika elektrokemiska system skilda från varandra vid avfallshanteringen.
• Ladda produkten endast med den laddare som anges för gräsklipparen. Använd ingen annan laddare än den som är speciellt avsedd för användning med produkten. En laddare som är lämplig för batterityp kan vid användning med ett annat batteri orsaka brandfara.
• Använd inga batterier som inte är avsedda för användning med produkten.
• Förvara batteriet utom räckhåll för barn.
• Bevara originalproduktbeskrivningen för att kunna slå upp den senare.
• Avfallshantera produkten på ett korrekt sätt.
• Håll alltid laddaren i rent skick. Nedsmutsning medför risk för elstöt.
• Kontrollera laddaren, kabeln och kontakten inför varje användning. Använd inte laddaren om du konstaterat att den uppvisar skador. Öppna inte laddaren själv utan lämna över den för reparation till kvalificerad personal som använder originalreservdelar. Skadad laddare, kabel och kontakt ökar risken för elstöt.
• Kontrollera alltid att nätspänningen som anges på typskylten överensstämmer med laddarens spänning.
• Använd aldrig laddaren om kabeln, kontakten eller produkten själv är skadade genom yttre påverkan. Lämna in laddaren på närmaste fackverkstad.
• Öppna absolut inte laddaren. Lämna in laddaren på närmaste fackverkstad.

OBS!

Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat.

För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan maskinen används.

Kvarstående risker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Innan du gör några justerings- eller underhållsarbeten, släpper du upp startknappen och drar ut nätstickkontakten.
• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget. Använd ett verktyg som rekommenderas i den här driftmanualen. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

6. Tekniska specifikationer

Robotgräsklippare

Spanning	20 V ---
Tomgangshastighet n0	2800 min-1
Klippbredd	18 cm
Klipphofd	20-60 mm
Klipphofdspositioner	9
Yta	600 m²
max stigning	35 %
smalast möjiga passage 0,8 m

(App-)styrning

Bluetooth®
Frekvensband für användning	2,4-2,48 GHz
Maximalt überford effekt	8.61 dBm

Buller och vibration

Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB bör du använda ett passande hörselskydd.

Bulleremissionsvärden

Ljudeffektnivå LWA	50 dB
Osäkerhet KWA	4,09 dB
Garanterad ljudeffektnivå LWA	55 dB
Ljudtrycksnivå LpA	44 dB
Osäkerhet KPA	3 dB

Deklarationen av bulleremissionsvärden motsvarar standarden EN ISO 3744.

7. Uppackning

• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterial, förpacknings- och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportskador. Vid reklamation måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.

OBS!

Apparat och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

8. Uppställning/Före idrifttagning

OBS!

Montera klart hela produkten före idrifttagning!

OBS!

Om du har för avsikt att använda en vertikskärare i arbetsområdet måste begränsningskabeln (11) grävas ner.

OBS!

Använd ingen trimmer i närheten av begränsningskabeln (11). Var försiktig när du trimmar kanter i närheten av begränsningskabeln (11).

8.1 Uppställning/rätt position för laddstationen (10)

OBS!

Förankra laddstationen (10) med hjälp av en hammare (inte i leveransomfånget) och fästmärlorna (13) först efter att du har stakat ut hela arbetsområdet. (Bild 16).

OBS!

Gör inga nya hål i laddstationen.

OBS!

Stå inte med fötterna på laddstationens platta.

OBS

Förlängnings- samt nätkabeln måste befinna sig utanför arbetsområdet så att den inte skadas.

• Laddstationen (10) kan ställas upp i närheten av en bod, ett trädgårdsskjul eller huset.
• Laddstationen (10) måste ställas upp på jämnt underlag.

OBS!

Ställ inte laddstationen (10) på lutande eller ojämnt underlag eftersom den då blir svag, vilket försämrar funktionen eller så kan en defekt uppstå.

• Laddstationen (10) måste ställas upp respektive placeras så att det finns en yta på minst en meter framför och bakom laddstationen (10), utan hinder och liknande. (Bild 3)

Begränsningskabeln (11) måste vara rakt dragen minst en meter framför laddstationen (10), utan hörn och hinder. På detta sätt säkerställs en korrekt inkörsel in i laddstationen (10) (bild 3).

• Begränsningskabeln (11) framför och bakom laddstationen (10) måste dras med minst 30 cm avstånd till begränsningar som t.ex. husväggar. (Bild 3)
• Skala av begränsningskabeln (11) ca 10 mm på ena sidan (bild 4).
• För in den avskalade begränsningskabeln (11) i den röda kabelklämman "OUT" på baksidan av laddstationen (10). För därefter in begränsningskabeln (11) genom slitsen under laddstationen (10) (bild 5).
• Dra därefter begränsningskabeln (11) enligt beskrivningen under 8.3 "Dra begränsningskabel (11)".

OBS!

Begränsningskabeln (11) måste dras min. 100 cm rakt framför laddstationen (10).

• Korta av överflödig kabel efter dragning av begränsningskabeln (11).
• För anslutning av den andra änden av begränsningskabeln (11) ska 10 mm av änden skalas av och föras in i den svarta kabelklämman "IN".

Begränsningskabeln (11) ska dras som en slinga runt arbetsområdet. Om robotgräsklipparen (1) närmar sig känner sensorer i produkten av begränsningskabeln (11). Gräsklipparen växlar riktning till en tillfällig vinkel när den når begränsningskabeln (11).

När gräsklipparen måste tillbaka till laddstationen (10) söker/åker den fram till begränsningskabeln (11) och vänder sedan som definierats åt vänster.

Den åker därefter längs med begränsningskabeln (11) tillbaka till laddstationen (10).

8.3.1 Allmänna anvisningar/dragningssätt

OBS!

För att förhindra skador på produkten måste det finnas ett hinder på min. 15 cm höjd mellan begränsningskabeln (11) och vattenförekomster/vallar/slänter och/eller offentliga gator.

OBS!

Gräsklipparen får inte användas på grus/sten.

OBS!

Definiera och ta fram en skiss över arbetsområdet innan du börjar dra begränsningskabeln (11).

OBS!

Den max. tillåtna längden för begränsningskabeln (11) är 300 m.

• Avståndet från begränsningskabeln (11) till ytterkanten måste vara 30 cm (bild 6).
• Ett avstånd på 8 cm till begränsningskabeln (11) är tillräckligt om alla följande punkter stämmer (bild 7):

- Begränsningsytan är överfarbar (t.ex. gångbana, uppfart eller liknande). - Begränsningsytan är på samma nivå som gräsklippningsytan.

• På begränsningsytan finns inga utstående eller spetsiga delar som kan komma i beröring med gräsklipparen eller knivarna och skada dessa.
• Det finns inga växter på begränsningsytan som inte ska klippas av.
• Begränsningskabeln (11) kan grävas ner eller fixeras med hjälp av de medföljande kabelstiften (12).
• När man drar begränsningskabeln (11) måste vinklarna i hörnen alltid vara >90° (se bild 8+9).
• Robotgräsklipparen (1) har i områden/passager med tvärgående förskjutning/en bredd på ≥ 0,8 m (bild 10).
• Klippytans minsta bredd är 0,8 m (bild 10).
• Maximalt möjliga stigning är 35% (20°)

OBS

För att undvika olyckor och/eller personskador eller materiella skador är det förbjudet att använda produkten i brant sluttande terräng.

Hur du fastställer stigningen kan du se i bild 11.

OBS!

Om avgränsning av stigningar/vallar kan du läsa under punkt 8.3.3.

OBS!

Om du har för avsikt att använda en vertikalskärare i arbetsområdet måste begränsningskabeln (11) grävas ner.

• När du gräver ner begränsningskabeln (11) gör du, med hjälp av en spade eller liknande, ett smalt spår i grästorven. Därefter lägger du kabeln i spåret och täcker över den med jord.

VIKTIGT:

För att säkerställa en störningsfri användning får begränsningskabeln (11) täckas med max. 3 cm jord. - Efter att du har täckt över begränsningskabeln (11) med jord räcker det att komprimera den uppluckrade jorden med din kroppsvikt.

Lägg begränsningskabeln (11) på ett avstånd av 30 cm resp. 8 cm till ytterkanten på grästorven (bild 6/7). Fixera begränsningskabeln (11) minst var 80:e cm med hjälp av ett kabelstift (12) (bild 12). - Slå ner kabelstiften (12) i jorden med hjälp av en hammare (ingår inte i leveransomfånget) (bild 13). - Vid ojämna eller kuperade förhållanden måste kabelstiftens (12) avstånd minskas därefter.

8.3.2 Dragningssätt vid hinder (öar) (bild 14)

OBS!

För de stora och tunga objekt som räknas upp som exempel nedan är det inte absolut nödvändigt med en "öinstallation":

- Träd - Upphöjd rabatt - Stora/tunga växtkrukor - Drivhus - Trädgårdsskjul

Dra begränsningskabeln (11) på följande sätt för att skydda känsliga/mindre föremål mot skador:

• Gå med begränsningskabeln (11) längs med ytterkanten tills du når punkten med det kortaste avståndet (dock minst 0,8 m) mellan ytterkanten och hindret.
• Dra begränsningskabeln (11) som "tilledning" kortaste vägen till hindret. Lägg begränsningskabeln (11) på ett avstånd av 30 cm resp. 8 cm (se punkt 8.3.1) runt hindret.
• Dra kabeln längs "tilledningen" tillbaka till ytterkanten. ▲ OBS!

Begränsningskabeln (11) får INTE korsa sig själv. Det maximala avståndet mellan begränsningskablarna är 5 mm.

• Fortsätt att dra kabeln längs ytterkanten.

8.3.3 Avgränsning för vallar/sluttningar >35% (bild 15)

• Avgränsningen till vallar/stigningar >35% måste, som visas i bild 15, vara minst 40 cm.
• Om detta avstånd ignoreras finns det risk att robotgräsklipparen (1) kör ut ur det avgränsade området. Då är ingen funktion längre möjlig eftersom roboten inte längre har någon orientering.

OBS

När du har stakat ut hela arbetsområdet ansluter du begränsningskabeln (11) till laddstationen (10) enligt beskrivningen under punkt 8.2.

OBS

Förankra laddstationen (10) med hjälp av en hammare (ingår inte i leveransomfånget) och fästmärlorna (13) först efter att du har stakat ut hela arbetsområdet.

8.4 Ansluta laddstationen (10) (bild 16)

• Anslut den 2-poliga kontakten, så som bild 16 visar, till laddstationen (10) och skruva ihop dem.
• Stick därefter in nätstickkontakten i eluttaget.

OBS

Var noga med att begränsningskabeln (11) är rätt dragen och att adaptern (14) är korrekt ansluten till laddstationen (10) innan du ansluter kontakten till elnätet.

Om laddstationen (10) är förbunden med elnätet tänds en LED-lampa baktill på laddstationen (10). (se bild 17).

8.4.1 Beskrivning av LED-status (bild 17)

LED-sta-tus	Betydelse Åtgärd
lyser inte iingen strömfor-sörjning	Övertyga dig om att nätkabeln ár korrekt ansluten till laddaren och laddaren ár ansluten till en lämplicströmförsörjning
lyser grön	Begräsnings-kabeln ár rätt ansluten. Roboten ár full-laddad.	-
blinkar grön	Roboten laddas -

blinkar röd

Begränsningska-belnär skadader inte rättansluten.

Kontroleraatt begränsnings-kabelnbsàdaändarär anslutnaoch att kabelkläm-man fungerar.Kontroleraatt begränsnings-kabeln inte harkabelbrott.

8.5 Före idrifttagning

• Ställ in klipphöjden med hjälp av vridknappen för klipphöjdsjustering (2), så som bild 18 visar, till maximal klipphöjd (60 mm).
• Ställ gräsklipparen i arbetsområdet och starta den (som beskrivs under punkt 9).
• Observera gräsklipparen en längre stund.
• Återvänder den utan problem till laddstationen (10) är installationen slutförd.

TIPS:

Före första idrifttagning:

Ställ gräsklipparen direkt bakom laddstationen (10), i 90° vinkel till begränsningskabeln (11) och ge den kommandot att återvända till laddstationen (10) via "HOME"-knappen (se punkt 9).

Gräsklipparen kör nu längs hela begränsningskabeln (11) tillbaka till laddstationen (10) (bild 2).

Därmed kan du upptäcka problemställen direkt innan första idrifttagningen och eventuellt korrigera dem. Samma förfarande rekommenderas för kritiska ställen som exempelvis vallar/spalter/rabatter etc.

Gå till väga enligt ovanstående beskrivning och starta gräsklipparen (se punkt 9) med "START"-knappen. Vid problem kan du stoppa gräsklipparen med stoppknappen (4) på produkten.

9. Idrifttagning/inställningar

OBS!

För att säkerställa optimal funktion ska en uppdatering av programvaran genomföras före första idrifttagningen. (se 13.3 Uppdatering av programvara)

OBS

För att få en lång livslängd ska robotgräsklipparen (1) bara användas vid en utetemperatur på 5 - 40 °C.

OBS!

Montera klart hela produkten före idrifttagning!

Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser.

Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Trasig elanslutningssladd

På elektriska anslutningsledningar uppstår det ofta isolationsskador.

Orsaker till detta kan vara:

• Tryckställen när anslutningssladdar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet om de elektriska anslutningsledningarna är skadade. Kontrollera att anslutningssladden inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tillämpliga VDE- och DIN-bestämmelser.

Använd endast anslutningssladdar med samma märkning.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

9.1 Snabbstart (bild 19/20)

Efter installationen av begränsningskabeln (11) kan du använda robotgräsklipparen (1).

Ställ in klipphöjd

Vrid vridknappen för klipphöjdsjustering (2) medurs för att steglöst öka klipphöjden mellan 20 och 60 mm. Vrid vridknappen för klipphöjdsjustering (2) moturs för att steglöst minska klipphöjden mellan 20 och 60 mm.

OBS

Pilen på vridknappen för klipphöjdsjustering (2) visar på tal utanför vridknappen. Här kan du läsa av den inställda klipphöjden i steg om 5 mm.

Stanna/stoppa robotgräsklipparen:

• För att få robotgräsklipparen att stanna trycker du på Stopp-knappen (4).
• Robotgräsklipparen stannar omedelbart och knivtallriken (6) stoppar.

OBS

Robotgräsklipparen är inte avstängd utan har bara stannats. För att stänga av robotgräsklipparen används alltid "POWER ON/OFF"-knappen.

Slå på robotgräsklipparen:

• Robotgräsklipparen kan därefter startas enligt följande beskrivning.

OBS

Innan robotgräsklipparen (1) börjar klippa hörs en ljudsignal (fyra pip), därefter börjar knivtallriken (6) att rotera.

• Tryck på ®knappen ("POWER ON/OFF"-knappen) tills robotgräsklipparen (1) sätter igång.
• Ange standard-PIN-koden "0000" första gången du använder gräsklipparen genom att trycka fyra gånger på "OK" när talet "0" blinkar. (PIN-koden kan ändras enligt beskrivningen under punkt 9.2.1).
• Efter att ha bekräftat den fjärde siffran med OK-knappen är robotgräsklipparen klar att användas. På displayen visas texten "IdLE".

OBS

Robotgräsklipparen (1) stänger av sig automatiskt efter 30 sekunder, om ingen inmatning sker.

OBS

Om fel PIN-kod anges 10 gånger visas "LOCK" på displayen. Apparaten är nu spärrad i 10 minuter innan du kan ange PIN-koden på nytt.

• Tryck på "START"- och sedan på "OK"-knappen för att starta gräsklippningen.
• Om du trycker på "HOME"- och sedan på "OK"-knappen kör gräsklipparen (1) tillbaka till laddstationen (10) med frånkopplad klippfunktion.

Robotgräsklipparen (1) arbetar kontinuerligt tills batteriladdningen är för låg. Robotgräsklipparen kör automatiskt tillbaka till laddstationen (10). Knivskivan är i detta läge deaktiverad.

OBS

Efter att batteriet har laddats upp startar robotgräsklipparen på nytt. Alternativt stannar robotgräsklipparen i laddstationen (10), enligt det inställda gräsklippningsschemat.

(Roboten klipper som standard från måndag till fredag från klockan 09:00 - 15:00.)

9.2 Inställningar

OBS

För att genomföra inställningar på robotgräsklipparen (1) måste den vara påslagen. Slå på robotgräsklipparen (1) genom att hålla knappen ("POWER ON/OFF") intryckt tills "PIN" visas på displayen.

9.2.1 Ändra PIN-kod (bild 21)

• Håll "START" och "HOME"-knapparna intryckta samtidigt i minst 3 sekunder.
• Symbolen och "PInl" visas blinkande.
• Mata nu in den gamla PIN-koden på följande sätt (från fabrik "0000"). Den första siffran lyser ("0- - -").
• Använd "START" och "HOME"-knappen för att välja önskad siffra.
• Bekräfta siffran med "OK"-knappen.
• Nästa siffra lyser (t.ex. "10--").
• Fortsätt enligt beskrivningen ovan för siffrorna 2-4.
• Efter att du bekräftat den "gamla" PIN-koden och de fyra siffrorna med "OK"-knappen visas "Pin2", nu kan du mata in den nya PIN-koden. Den första siffran blinkar ("0- - -").
• Använd "START" och "HOME"-knappen för att välja önskad siffra.
• Bekräfta siffran med "OK"-knappen.
• Nästa siffra blinkar (t.ex. "10--").
• Fortsätt enligt beskrivningen ovan för siffrorna 2-4.
• Efter att ha bekräftat den fjärde siffran med "OK"-knappen har den nya PIN-koden sparats. På displayen visas texten "IdLE".

9.2.2 Ställ in datum/tid (bild 22)

OBS

Datum och klockslag är nödvändiga inställningar för att robotgräsklipparen (1) ska kunna klippa enligt det inställda gräsklippningsschemat.

• Datum/klockslags-inställningen görs i ordningsföljden år-datum-klockslag.
• Håll "START"-knappen intryckt i minst 5 sekunder.
• Symbolen och ett tal (t.ex. 2020) lyser på displayen.
• Ställ med "START"-, "HOME"- och "OK"-knapparna in året på samma sätt som PIN-inställningen.
• Därefter lyser nästa tal (månad, dag t.ex. 08.25 för den 25 augusti).
• Ställ med "START"-, "HOME"- och "OK"-knapparna in rätt månad och dag.
• Till sist visas klockslaget (t.ex. 13:25).
• Ställ in det aktuella klockslaget enligt ovanstående beskrivning.
• Efter att ha bekräftat den fjärde siffran med "OK"-knappen har datum och klockslag sparats. På displayen visas texten "IdLE".

9.2.3 Ändra starttid (bild 23)

Den starttid 09:00 som har ställts in på fabriken kan ändras när som helst.

• Håll "START"- och "OK"-knapparna intryckta samtidigt i minst 3 sekunder.
• På displayen visas den inställda starttiden t.ex. 13:25, varvid den första siffran blinkar.
• Använd "START"- och "HOME"-knappen för att välja önskad siffra och bekräfta med "OK"-knappen.
• Fortsätt enligt beskrivningen ovan för siffrorna 2-4.
• Efter att ha bekräftat den fjärde siffran med "OK"-knappen har den nya starttiden sparats. På displayen visas texten "IdLE".

9.2.4 Ändra gräsklippningstid/dag (bild 24)

Den gräsklippningstid per dag i 6 timmar som ställts in på fabriken kan ändras när som helst.

• Håll "OK"-knappen intryckt i minst 3 sekunder.
• På displayen visas den inställda gräsklippningstiden t.ex. 06 H, varvid den första siffran blinkar.
• Använd "START"- och "HOME"-knappen för att välja önskad siffra och bekräfta med "OK"-knappen.
• Efter att ha bekräftat den andra siffran med "OK"-knappen har den nya gräsklippningstiden och den nya dagen sparats. På displayen visas texten "IdLE".

9.3 Klippa kanter

Som standard är det inställt att robotgräsklipparen (1) klipper kanterna varje tisdag och fredag.

Detta betyder att robotgräsklipparen (1) vid den dagens första gräsklippning kör en gång längs med begränsningskabeln (11).

OBS

I detta läge är knivtallriken (6) aktiv.

Tiderna för kantklippningen kan ställas in via appen.

9.4 Appstyrning

Robotgräsklipparen RoboCut XL600 kan manövreras via en app. Appen finns i respektive appbutiker för Android och iOS.

Bruket av appen faller under begreppet "Användning" inom ramen för denna driftmanual. Läs därför igenom även de här för gällande säkerhetsbestämmelserna.

Robotgräsklipparen har två olika arbetssätt. I originalskicket, som robotklipparen levereras i, arbetar den offline. Då är robotklipparens standardklippfunktioner tillgängliga.

Vill du använda andra tjänster utöver detta (klipptider, programuppdatering, sensorinställningar o.s.v.) kan du även använda dig av en app, som inte tillhandahålls av Scheppach-gruppen.

Du måste fylla i dina kontaktuppgifter innan du kan ansluta den här appen till vår robotgräsklippare. Det räcker med en e-postadress här. För detta tillhandahåller apputvecklaren en integritetspolicy och ett användaravtal som reglerar användningen av appen respektive dina personuppgifter.

Vi påpekar här att Scheppach-gruppen inte lagrar några personuppgifter och inte heller behandlar annan information vid användningen av appen. Detta görs enbart av apputvecklaren.

9.4.1 Registrering

För att appen ska kunna användas är en registrering via e-post nödvändig. Du kan även logga in och registrera dig via Facebook, med ditt Apple-ID eller med Google.

Ha serienumret för din robotgräsklippare i beredskap för registreringen. Den hittar du på apparatens typskylt.

På grund av att dataöverföringen från appen sker via Internet kan det, beroende på ditt avtal med din mobiloperatör respektive internetleverantör, uppstå kostnader som du själv får stå för.

9.4.3 Appens funktioner

• Titta igenom gräsklippningsschemat och bearbeta
• Ställ in gräsklippningszoner
• Starta gräsklippning
• Skicka apparaten till laddstationen
• Inställningar
• Uppdateringar/utdrag (loggdata)

9.4.3.1 Titta igenom gräsklippningsschemat och bearbeta

Med denna funktion kan du ställa in dagsbaserat när robotgräsklipparen ska börja gräsklippningen och hur lång tid gräsklippningen ska ta.

En starttid per dag står till förfogande (senare max. två starttider).

I denna funktion kan du även ställa in vilka dagar som gräsmattans kanter ska klippas.

OBS

Ändring av gräsklippningsschemat, start av gräsklippningen, till- och frånslagning av automatik, hemskickning av robotgräsklipparen och ändring av datum och klockslag kan leda till aktiviteter som inte förväntas av andra personer. Berörda personer ska därför alltid informeras om robotgräsklipparens möjliga aktivitet.

9.4.3.2 Ställ in gräsklippningszoner

Med denna funktion kan du arrangera fyra olika gräsklippningszoner manuellt i %. Som standard är funktionen inställd på "AutoMultizone". Då börjar gräsklippningen, efter varje laddningsförlopp, på ett valfritt odefinierat ställe längs med begränsningskabeln.

Det betyder:

Robotgräsklipparen kör, efter det första laddningsförloppet, enligt det inställda %-talet för zon 1 längs med begränsningskabeln och börjar gräsklippningen.

Efter det andra laddningsförloppet gör den samma sak enligt det inställda %-talet för zon 2 osv.

Exempel:

Du har installerat 200 m begränsningskabel och angett värdet 25 % för zon 1.

Robotgräsklipparen kör efter laddningsförloppet 50 m längs begränsningskabeln och börjar gräsklippningen där.

OBS

Med denna funktion kan du t.ex. starta robotgräsklipparen i passager som är svåra att nå med gräsklippningen för att säkerställa en felfri gräsklippningsbild.

9.5 Ändra regnsensorns standardinställning

Håll "HOME"-knappen intryckt i 3 sekunder, då visas "Rain" på displayen. Tryck på "OK" för att öppna inställningsgränssnittet. Då visas "ON" eller "OFF". Du kan ändra inställningarna genom att trycka på "START"- och "HOME"-knappen och bekräfta med "OK"-knappen.

10. Rengöring

OBS

Stäng av produkten med knappen före rengöringsarbete.

OBS

Ta på skyddshandskar innan du rengör knivarnas vridskiva.

Vi rekommenderar att produkten rengörs direkt efter varje användning.

Rengör produkten regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa produktens plastdelar.

Se till att inget vatten kan hamna i produktens inre.

11. Transport

Tryck på ®-knappen ("POWER ON/OFF"-knappen) för att stänga av robotgräsklipparen (1). - Använd alltid skyddshandskar när du transporterar robotgräsklipparen (1). - Bär robotgräsklipparen (1) på ett säkert sätt, med båda händerna.

För att förhindra skador måste man undvika att robotgräsklipparen (1) faller till marken från höga höjder.

Skulle detta trots allt hända ska du omgående ta dig till en fackverkstad för kontroll.

Innan dess får robotgräsklipparen (1) inte användas.

12. Lagring/vintervila

Din gräsklippare ger dig glädje längre om den får hålla vintervila.

Även om detta inte är något problem, rekommenderar vi dig att förvara din gräsklippare i ett slutet rum under vintern, t.ex. i garaget.

Innan du lagrar gräsklipparen:

• Rengör den grundligt (se punkt 10).
• Ladda upp batteriet fullständigt.
• Stäng av produkten.
• Ta ur batteriet (se punkt 13.2).

Lagra produkten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 40 °C. Förvara robotgräsklipparen (1) i originalförpackningen. Täck över robotgräsklipparen (1) för att skydda den mot damm eller fukt.

Förvara driftmanualen intill robotgräsklipparen (1).

13. Underhåll/uppdatering

OBS

Dra ut nätstickkontakten före alla underhållsarbeten.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Uppgifter på maskinens typskylt

13.1 Byta knivar (7) (bild 25)

OBS

Stäng av gräsklipparen innan du påbörjar arbetet.

OBS

Knivarna (7) måste bytas ut efter ca 8 veckor. (2 satser av knivar á 3 knivar ligger med i leveransomfånget.)

Använd bara tillverkarens originalknivar. (art. nr 7913001601)

OBS

Ta på skyddshandskar innan du byter ut knivarna (7).

OBS

Alla knivarna (7) måste alltid bytas ut samtidigt. Byte av enskilda knivar (7) är inte tillåtet.

Om krysskruvarna (8) är skadade eller inte längre kan dras åt, ska de också bytas ut.

Nya skruvar ligger tillsammans med reservknivarna.

• För att byta knivarna (7) lägger du robotgräsklipparen (1) med undersidan uppåt på en arbetsbänk. (Vi rekommenderar ett mjukt underlag för att undvika skador på huset).
• Lossa krysskruven (8) med en stjärnskruvdragare (ingår inte i leveransomfånget).
• Ta bort den gamla kniven (7). Sätt i den nya kniven (7) och fäst den med en ny skruv (8).
• Kontrollera att kniven (7) är rörlig. Om inte, får du lossa skruven (8) något. Genomför detta arbetsmoment för alla tre knivarna (7).

13.2 Montera/demontera batteri (bild 26/27)

OBS

Stäng av gräsklipparen innan du påbörjar arbetet.

• För att montera/demontera batteriet lägger du robotgräsklipparen (1) med undersidan uppåt på en arbetsbänk. (Vi rekommenderar ett mjukt underlag för att undvika skador på huset).
• Ta av batteriluckans skruvar och ta av batteriluckan (bild 26/27).
• Ta bort batteriets nedhållare.
• Dra försiktigt ut batteriet.

OBS! Dra inte i kabeln.

• Lossa spärren och dra ut kontakten.
• Sätt i batteriet (vid behov ett nytt originalbatteri).
• Montera batteriet igen i omvänd ordningsföljd (bild 26/27).

OBS! Roboten måste vara ansluten till WLAN för att kunna genomföra en (automatisk) uppdatering av programvaran via app.

Anslut din robot till ditt W-Lan.

Programvaran kan uppdateras så snart en ny version är tillgänglig. (Den mest aktuella programvaruversionen hittar du på vår hemsida).

Programvaran kan uppdateras med hjälp av en USB-sticka eller via appen.

Programvaran för USB-överföring kan laddas ner från vår hemsida www.scheppach.com.

• Sök efter den senaste programvaran på vår hemsida.
• Ladda ner den på ett tomt FAT32-formaterat lagringsmedium.
• Ta bort batterilocket enligt beskrivningen under punkt 13.2.
• Stick in lagringsmediet i USB-enheten (bild 28).
• Slå på gräsklipparen genom att trycka på knappen ("POWER ON/OFF"-knappen).
• Uppdateringen startar automatiskt.
• Vänta tills "OK" visas på displayen och ta därefter bort lagringsmediet.
• Sätt på batterilocket igen enligt beskrivningen under punkt 13.2.

OBS!

Den driftmanual som medföljer robotgräsklipparen (1) baserar sig på programvaruversionen vid produktionstidpunkten för gräsklipparen.

Nya eller ändrade inslag och funktioner ingår eventuellt inte i driftmanualen.

Den senaste versionen av programvaran hittar du i appen eller på www.scheppach.com.

Serviceinformation

Tänk på att följande delar slits naturligt vid bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Knivar (7), skruvar (8), begränsningskabel (11), kabelstift (12).

• Ingår inte obligatoriskt i leveransomfånget!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

14. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
• Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter).
• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.
• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverkarens kundservice angående detta.
• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

Anmärkningar för litium-jon-batterier

Ta ut batteriet före avfallshantering av maskinen!

• Släng inte batteriet i hushållsavfall, i eld (explosionsrisk) eller i vatten. Skadade batterier kan skada miljö och hälsa om giftiga ångor eller vätskor läcker ut. Defekta eller använda batterier måste återvinnas i enlighet med direktiv 2006/66/EG.
• Lämna in apparaten och laddaren på en behandlingsanläggning. Plast- och metalldelarna som används kan sorteras sortrent åtskilda och på så sätt återvinnas.
• Avfallshantera batterier urladdade. Vi rekommenderar att tejpa för polerna för att skydda mot kortslutning. Öppna inte batteriet.
• Avfallshantera batterier enligt lokala föreskrifter. Lämna in batterier på ett uppsamlingsställe för gamla batterier där de kan återvinnas miljövänligt. Fråga ditt lokala avfallsföretag om detta.

15. Felsökning/felkoder

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt, kontakta din serviceverkstad.

15.1 Störningstabell

Störning Möjlig orsak Åtgård
Gräsklipparen startar inte	Gräsklipparen resp. laddstationen ar inte anslutna till elnätet	• Anslut adaptern till lämplicg strömkölla • Kontakta eventuellt en fackman
LED-lampan på laddstationen lyser inte
LED-lampan på laddstationen blinkar röd	Begränsningskabeln ar inte ansluten aller säär den avskuren	• Anslut/repairera begränsningskabeln
Gräsklipparen klipper inte rätt Kinnvarna ar slitna • Byt kniv
Gräsklipparen startar vid ovenliga/felaktiga tider	Datum/klockslag ar felinstälda • Ställ	in rätt datum och rätt klockslag
Gräsklipparen fastnar Olämplig	terräng/hinder	• Anpassaterräng/hindertill robotgräsklipparens förutsättningar • Anpassa begränsningskabelns dragging på lämplicht sätt

15.2 Felkoder

Folkod Betydelse Åtgård
-----	Regnförderjning	-
E1	Gräsklipparenutanforarbetsområdet	1. Kontrollera om gräsklipparen befindner sig i arbetsområdet.2. Sakerställ att laddstationenär korrekt ansluten till laddaren och laddaren till en lämplicströmförsörjning.3. Sakerställ att begränsningskablarnaär korrekt anslutna och byt dem vid behov.
E2	Hjulmotor blockerad	1. Stäng av gräsklipparen.Flytta gräsklipparen till att omräge somär fritt frän hinder.Tryck på"START"- och sedan på"OK"-knappen.2. Om felmeddelandet fortfarande visas,stäng avprodukten.Vänd gräsklipparen upp och ned och kontrollera vad somhindrar hjulen frän att rotera.3. Ta bort foremåløn som blockerar hjulet/hjulen,vänd gräsklipparen.4. Tryck på"START"- och sedan på"OK"-knappen.
E3	Knivskivan är blockerad	1. Stäng av gräsklipparen.2. Ställ gräsklipparen upp och ned och kontrollera vad somhindrar kniven frän att rotera.3. Ta bort foremåløn och vänd gräsklipparen.4. Ställ gräsklipparen i att omräge med kort här.5. Tryck på"START"- och sedan på"OK"-knappen.
E4	Hinder-sensorns utlösare inte äterställd	1. Kvarstår feletändå, kontakta din fackhandlare.
E5	Gräsklipparen har lyftsupp	1. Stäng av gräsklipparen.2. Flytta gräsklipparen till att område som är fritt frän hinder. Tryck på"START"- och sedan på "OK"-knappen.3. Om felmeddelandet fortfarande visas, stäng avprodukten. Vändgräsklipparen upp och ned och kontrollera om nögot hindrar framaxelns rörelse.4. Avlågsna alla hinder, vänd gräsklipparen om och slå på den. Tryck på"START"- och sedan på "OK"-knappen.
E6 Vältsensorn har lõst ut	1. Ställ gräsklipparen upp.2. Tryck på"START"- och sedan på "OK"-knappen.
E7	Lutningsensornera har lõst ut	1. Stäng av gräsklipparen.2. Flytta gräsklipparen till att område i gräsmattan med jämnn mark.3. Sätt på gräsklipparen. Tryck på"START"- och sedan på "OK"-knappen.
E8	Dockningen/laddningenmisslyckades	1. Kontrolera att det finns 1 meters utrémme till förfogande utan hinder ochhörn före och after laddstationen.2. Laddstationen måste stå på jämnt underlag.3. Ställ in gräsklipparen für laddning i laddstationen manuell. Efter attgräsklipparenär helt fulladdad, tryck på knappen "START" och sedan påknappen "OK".
E9	Robotgräsklipparen har fastnat	1. Flytta robotgräsklipparen till att område som är fritt frän hinder.2. Kvarstår feletändå, kontakta din fackhandlare.
E10 Skydad av batteriet	1. Om temperaturen är for Hög, vänta tills temperaturen har sjunkit. Omtemperatureen är for lög, vänta tills temperaturen ligger högre än 5 graderCelsius.2. Om felmeddelandet fortfarande visas, byt batteriet. Starta gräsklipparen på nytt. Tryck på START och sedan OK.3. Kvarstår feletändå, kontakta din fackhandlare.
E11 Ingen	gräNSSignal	1. Kontrollera laddstationens LED-indikering nar gräsklipparen befinner sigiarbetsområdet. Om den lyser röd, sakerställ att begränsningskabelnär ordentigt ansluten med klämmorna på laddstationen. Om problemetkvarstår, kontrollera om begränsningskabeln har skurits av.
E13	För Hög eller for lög laddström	1. Kontrollera dockningsområdet.2. Kvarstår feletändå, kontakta din fackhandlare.
EE Okärtfel	1. Starta gräsklipparen på nytt.2. Kvarstår feletändå, kontakta din fackhandlare.
BP	Temperaturskydd forbatteriet	1. Stäng av gräsklipparen.2. Flytta gräsklipparen till att område i gräsmattan med jämnn mark.3. Kontrollera batteriets temperatur.4. Lät det svalna om temperaturen är for Hög.5. Om temperaturen är for lög, vänta tills temperaturen ligger högre än 5 °C.6. Starta gräsklipparen på nytt.7. Kvarstår felet, byt ut batteriet.8. Kvarstår feletändå, kontakta din fackhandlare.
LOCK	Robotgräsklipparen spärrad (fel PIN-kodinmatad for öfta)	1. Vänta 10 minuter tills PIN-koden kan matas inigen.2. Stäng inte av robotgräsklipparen.3. Kvarstår feletändå, kontakta din fackhandlare.

Skadad elektrisk anslutningsledning

Appen måste registreras via e-post innan den kan användas. Det är också möjligt att registrera sig och logga in via Facebook, med ditt Apple-ID eller med Google.

Förklaring av symbolerna på produkten

När klipparen sätts på huvudet måste strömbrytaren alltid vara avstängd. Strömbrytaren ska vara avstängd vid alla arbeten på klipparens underrede, t.ex. vid rengöring eller byte av knivar.

Använd inte en trimmer i närheten av begränsningskabeln (11). Var försiktig när du trimmar kanter i närheten av begränsningskabeln (11).

8.3 Läggning av begränsningskabeln (11) (fig. 1/2)

8.3.3 Avgränsning av backar/slänter >35% (fig. 15)

För idrifttagning måste produkten monteras komplett!

Elektrisk anslutning

Det uppstår ofta skador på isoleringen hos elektriska anslutningsledningar.

Om PIN-koden matas in fel 10 gånger visas «LOCK» på displayen. Apparaten är nu låst i 10 minuter innan du kan mata in PIN-koden igen.

Den fabriksinställda starttiden på 9:00 kan ändras när som helst.

Tryck och håll in «START»- och «OK»-knappen samtidigt i minst 3 sekunder. Den inställda starttiden visas på displayen, t.ex. 13:25, medan den första siffran blinkar. - Använd «START»- och «HOME»-knappen för att välja önskad siffra och bekräfta med «OK»-knappen. Fortsätt enligt beskrivningen ovan för siffrorna 2-4. - Efter att ha bekräftat den fjärde siffran med «OK»-knappen, är den nya starttiden sparad. På displayen visas texten «IdLE».

9.2.4 Ändra klipptid/dag (fig. 24)

Den fabriksinställda klipptiden på 6 timmar per dag kan ändras när som helst.

• Håll «OK»-knappen intryckt i minst 3 sekunder. Den inställda klipptiden visas på displayen, t.ex. 06 H, medan den första siffran blinkar.
• Använd «START»- och «HOME»-knappen för att välja önskad siffra och bekräfta med «OK»-knappen.
• Efter att ha bekräftat den andra siffran med «OK»-knappen, är den nya klipptiden eller den nya tiden sparad. På displayen visas texten «IdLE».

9.3 Klippa kanter

Stäng av produkten för rengöringsarbeten med strömbrytaren.

OBS

Ta på skyddshandskar innan du rengör den roterande knivskivan.

Innan du förvarar klipparen:

• Rengör den noggrant (se punkt 10). Ladda batteriet fullständigt.
• Stäng av produkten. Ta bort batteriet (se punkt 13.2).

Förvara produkten och tillbehören på en mörk, torr och frostfri plats som är oåtkomlig för barn. Den optimala förvaringstemperaturen ligger mellan 5 och 40 °C.

Förvara klipproboten (1) i originalförpackningen.

Stäng av klipparen innan du börjar arbeta.

OBS

dörr, skador orsakade av felaktig behandling och att skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Garanti FI
