LaserCube - Outil à main Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laser à lignes (niveau laser)
Marque	Laserliner
Modèle	LaserCube
Catégorie	Outil à main
Dimensions (l x h x p)	38 x 38 x 38 mm
Poids (piles incluses)	36 g
Alimentation	3 piles alcalines LR44 / AG13 / V13GA
Autonomie	Environ 4 heures
Précision	±1 mm/m
Longueur d'onde laser	635 nm
Classe laser	2 (< 1 mW) selon EN 60825-1:2014/AC:2017
Fonctions principales	Nivellement horizontal et vertical, utilisation au sol et au mur, niveau à bulle intégré, fixation sur surfaces avec broches spéciales
Applications	Travaux d'ajustement sur sol et mur, nivellement, alignement
Fixation murale	Broches spéciales pour enduit fin, papier peint, bois, contreplaqué
Conditions de fonctionnement	0°C à 50°C, humidité relative max 80% RH, altitude max 4000 m
Conditions de stockage	-10°C à 70°C, humidité relative max 80% RH
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Laser classe 2 : ne pas regarder dans le faisceau, éviter les réflexions, tenir hors de portée des enfants
Pièces détachées et réparabilité	Piles remplaçables ; réparation possible auprès du fabricant
Contenu de l'emballage	Appareil, piles, broches de fixation
Fabricant	Umarex GmbH & Co KG - Laserliner
Normes et certifications	Conforme aux directives UE et GB, recyclage selon DEEE

FOIRE AUX QUESTIONS - LaserCube Laserliner

Comment allumer le LaserCube ?

Appuyez sur l'interrupteur MARCHE/ARRÊT situé sur le côté de l'appareil.

Quelles piles utiliser ?

Utilisez 3 piles alcalines de type LR44, AG13 ou V13GA.

Comment remplacer les piles ?

Ouvrez le compartiment à piles en partie inférieure et insérez les piles en respectant la polarité indiquée.

Le laser est-il dangereux ?

C'est un laser de classe 2 (<1 mW). Ne regardez pas directement dans le faisceau et évitez les réflexions sur des surfaces brillantes.

Comment fixer l'appareil au mur ?

Insérez les broches spéciales dans les trous prévus, puis appliquez l'appareil contre le mur.

Quelle est la précision de l'appareil ?

La précision est de ±1 mm par mètre.

Peut-on utiliser l'appareil comme niveau à bulle ?

Oui, l'appareil est équipé de bulles horizontale et verticale pour un alignement précis, mais uniquement sur les surfaces d'appui A.

Quelle est l'autonomie de la batterie ?

Environ 4 heures avec des piles alcalines neuves.

Que faire si le laser ne fonctionne plus ?

Vérifiez le niveau de charge des piles et remplacez-les si nécessaire. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'appareil ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI LaserCube Laserliner

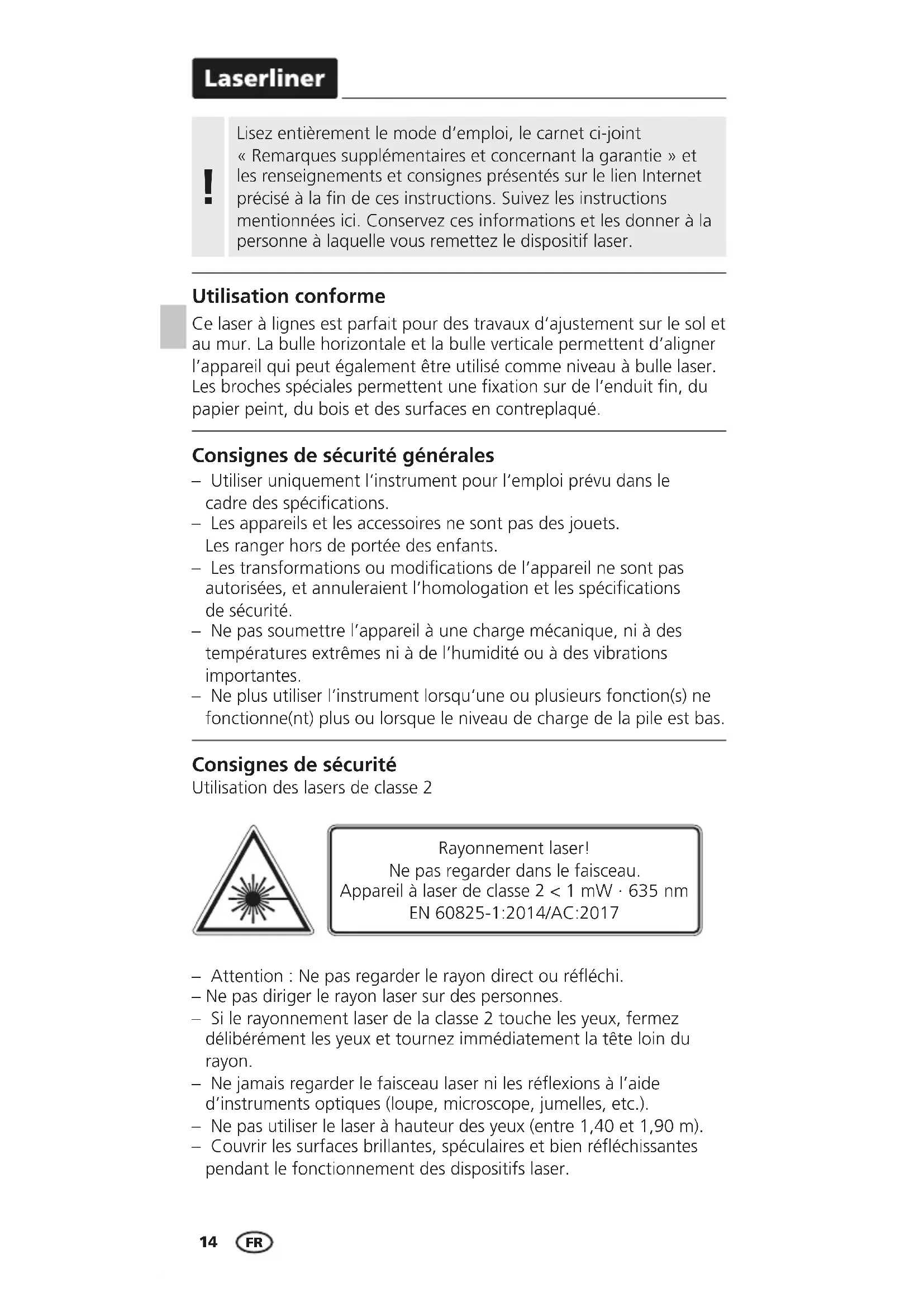

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Utilisation conforme

Ce laser à lignes est parfait pour des travaux d'ajustement sur le sol et au mur. La bulle horizontale et la bulle verticale permettent d'aligner l'appareil qui peut également être utilisé comme niveau à bulle laser. Les broches spéciales permettent une fixation sur de l'enduit fin, du papier peint, du bois et des surfaces en contreplaqué.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Utilisation des lasers de classe 2

Ne pas regarder dans le faisceau.

Appareil à laser de classe 2 < 1 mW · 635 nm

EN 60825-1:2014/AC:2017

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).
• Couvrir les surfaces brillantes, spéculaires et bien réfléchissantes pendant le fonctionnement des dispositifs laser.

- Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d'avertissement.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les directives et les valeurs limites de la compatibilité électromagnétique selon la directive CEM 2014/30/UE, qui est couverte par la directive des équipements radio (RED) 2014/53/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

1 Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

1 Fenêtre de sortie du rayon laser
2 Compartiment à piles (partie inférieure)
3 Interrupteur MARCHE / ARRÊT
4 Bulles

2 Applications sur le sol

Poser l'instrument sur le sol, puis le mettre en marche.

Les bulles ne sont ajustées qu'en direction des quatre surfaces d'appui A (voir illustration). En cas d'appui sur les surfaces B, il n'est pas possible d'utiliser l'instrument comme niveau à bulle.

Laserliner

3 Applications sur le mur

Appliquer l'appareil contre le mur pour les nivellements verticaux et horizontaux. Orienter ensuite l'appareil en utilisant les bulles.

4 Fixation au mur

1. Appliquez l'appareil contre le mur.
2. Introduisez les broches spéciales dans les trous prévus à cet effet.

Données techniques
(Sous réserve de modifications techniques. 23W10)

Précision ± 1 mm / m
Longueur de l'onde laser	635 nm
Classe de laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentation électrique	3 x piles alcalines(LR 44 / AG13 / V13GA)
Durée de fonctionnement	4 h (piles alcalines)
Conditions de travail	0°C ... 50°C, humidité relative de l'air max. 80% RH, non condensante, altitude de travail max. de 4000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, humidité relative de l'air max. 80% RH
Dimensions (l x h x p) 38 x	38 x 38 mm
Poids 36 g (piles incluse)

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément naux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de récupérer les matières premières précieuses.

Autres remarques complémentaires et consignes de sécurité sur https://packd.li/ll/ACT/in

!

Cet appareil, ses accessoires et piles se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DECHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
