MANUAL DE UTILIZARE LaserCube Laserliner

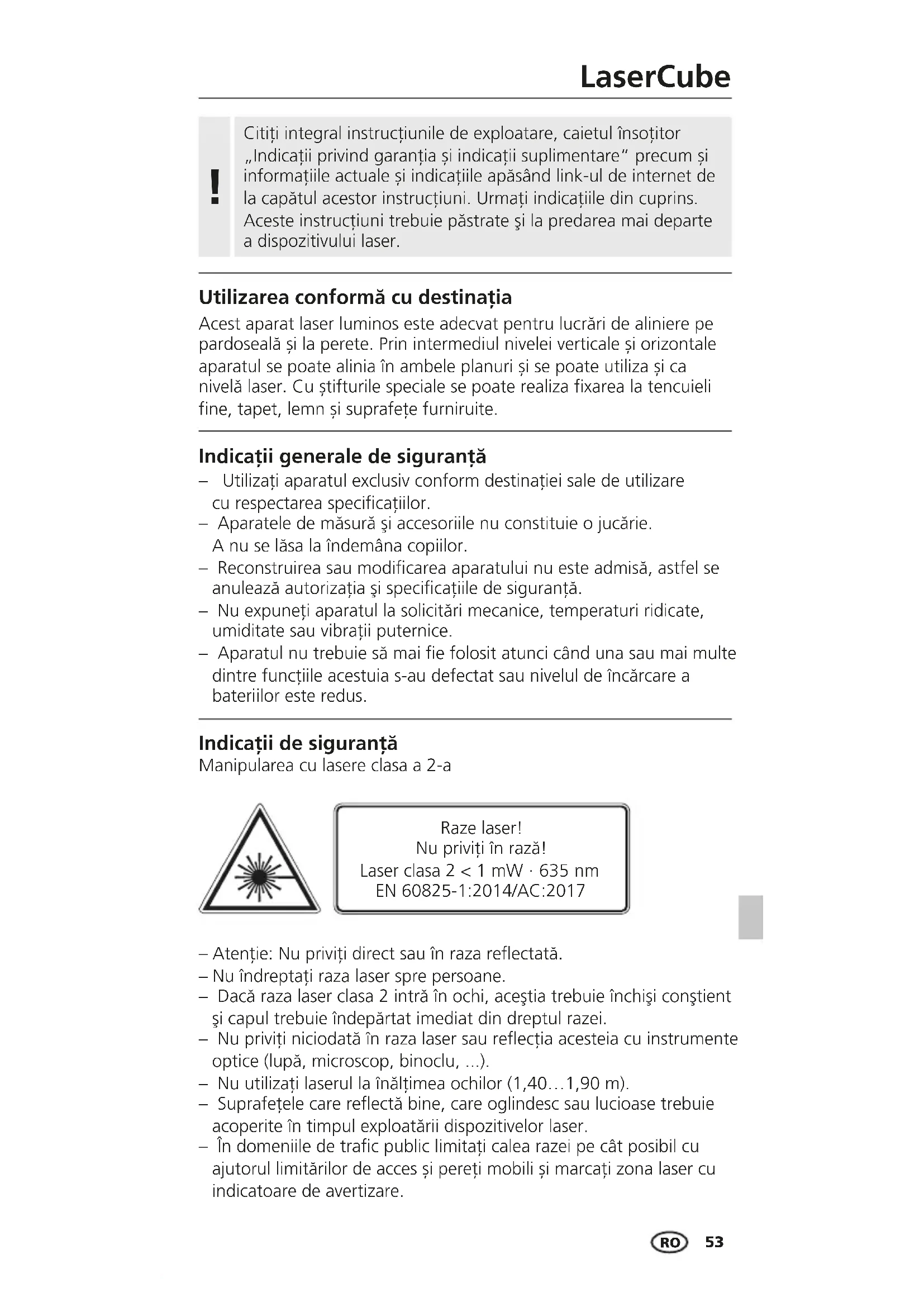

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare“ precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Aceste instrucţiuni trebuie păstrate şi la predarea mai departe a dispozitivului laser.

Utilizarea conformă cu destinația Acest aparat laser luminos este adecvat pentru lucrări de aliniere pe pardoseală și la perete. Prin intermediul nivelei verticale și orizontale aparatul se poate alinia în ambele planuri și se poate utiliza și ca nivelă laser. Cu știfturile speciale se poate realiza fixarea la tencuieli fine, tapet, lemn și suprafețe furniruite. Indicaţii generale de siguranţă – Utilizaţi aparatul exclusiv conform destinaţiei sale de utilizare cu respectarea specicaţiilor. – Aparatele de măsură şi accesoriile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor. – Reconstruirea sau modicarea aparatului nu este admisă, astfel se anulează autorizaţia şi specicaţiile de siguranţă. – Nu expuneţi aparatul la solicitări mecanice, temperaturi ridicate, umiditate sau vibraţii puternice. – Aparatul nu trebuie să mai e folosit atunci când una sau mai multe dintre funcțiile acestuia s-au defectat sau nivelul de încărcare a bateriilor este redus. – Atenţie: Nu priviţi direct sau în raza reectată. – Nu îndreptaţi raza laser spre persoane. – Dacă raza laser clasa 2 intră în ochi, aceştia trebuie închişi conştient şi capul trebuie îndepărtat imediat din dreptul razei. – Nu priviți niciodată în raza laser sau reecția acesteia cu instrumente optice (lupă, microscop, binoclu, ...). – Nu utilizați laserul la înălțimea ochilor (1,40…1,90 m). – Suprafețele care reectă bine, care oglindesc sau lucioase trebuie acoperite în timpul exploatării dispozitivelor laser. – În domeniile de trac public limitați calea razei pe cât posibil cu ajutorul limitărilor de acces și pereți mobili și marcați zona laser cu indicatoare de avertizare. Indicaţii de siguranţă Manipularea cu lasere clasa a 2-a Raze laser! Nu priviți în rază! Laser clasa 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017RO

Indicaţii de siguranţă Manipularea cu razele electromagnetice – Aparatul de măsurare respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică conf. Directivei EMV (compatibilitatea electromagnetică) 2014/30/UE care este acoperită prin intermediul Directivei RED 2014/53/UE. – Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice. – La utilizarea în apropierea tensiunilor ridicate sau în zona câmpurilor electromagnetice variabile ridicate poate fi influențată exactitatea măsurării.

Introducerea bateriilor Se deschide compartimentul de baterii şi se introduc bateriile conform simbolurilor de instalare. Se va respecta polaritatea corectă. Geam rază laser Compartiment baterii (la partea inferioară) Întrerupător PORNIRE / OPRIRE Nivelă

Nivelele sunt ajustate numai la cele patru suprafeţe de suport A (vezi imaginea). La aşezarea pe suprafeţele B aparatul nu se poate utiliza ca nivelă.

Utilizarea la pardoseală Aparatul se aşează pe pardoseală şi se porneşte.LaserCube

1. Aparatul se aşează pe perete.

2. Ştifturile speciale se introduc prin găurile

special prevăzute. Fixare la perete Utilizarea la perete Pentru nivelarea pe orizontală şi verticală aparatul se aşează la perete. La nal aparatul se aliniază cu ajutorul nivelei. Date tehnice (Ne rezervăm dreptul să efectuăm modificări tehnice. 23W10) Exactitate ± 1 mm / m Lungime undă laser 635 nm Clasă laser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Alimentare tensiune 3 x baterii alcaline (LR 44 / AG13 / V13GA) Durată funcţionare 4 ore (baterii alcaline) Condiții de lucru 0°C … 40°C, umiditate aer max. 80% rH, fără formare condens, înălțime de lucru max. 4000 m peste NN (nul normal) Condiții de depozitare -10°C … 70°C, umiditate aer max. 80% rH Dimensiuni (L x Î x A) 38 x 38 x 38 mm Greutate 36 g (incl. baterii) Prevederile UE și UK și debarasarea Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE și UK. Acest produs, inclusiv accesoriile și ambalajele, este un aparat electric care, conform cu Directivele Europene și Britanice privind deșeurile de echipamente electrice și electronice, baterii și ambalaje, trebuie reciclat într-un mod ecologic pentru a recupera materii prime valoroase. Pentru alte indicaţii privind siguranţa şi indicaţii suplimentare vizitaţi: https://packd.li/ll/ACT/inBG
