LaserCube - ручной инструмент Laserliner - Бесплатное руководство пользователя

Тип продукта	Линейный лазер (лазерный уровень)
Бренд	Laserliner
Модель	LaserCube
Категория	Ручной инструмент
Размеры (Д x В x Г)	38 x 38 x 38 мм
Вес (с батарейками)	36 г
Питание	3 щелочные батарейки LR44 / AG13 / V13GA
Время работы	Около 4 часов
Точность	±1 мм/м
Длина волны лазера	635 нм
Класс лазера	2 (< 1 мВт) согласно EN 60825-1:2014/AC:2017
Основные функции	Горизонтальное и вертикальное нивелирование, использование на полу и стене, встроенный пузырьковый уровень, крепление на поверхностях с помощью специальных штифтов
Применение	Работы по выравниванию на полу и стене, нивелирование, выравнивание
Крепление на стену	Специальные штифты для тонкой штукатурки, обоев, дерева, фанеры
Условия эксплуатации	от 0°C до 50°C, относительная влажность макс 80% RH, высота макс 4000 м
Условия хранения	от -10°C до 70°C, относительная влажность макс 80% RH
Уход и очистка	Чистить сухой мягкой тканью. Не использовать абразивные средства.
Безопасность	Лазер класса 2: не смотрите в луч, избегайте отражений, храните в недоступном для детей месте
Запчасти и ремонтопригодность	Батарейки заменяемые; возможен ремонт у производителя
Содержимое упаковки	Прибор, батарейки, крепежные штифты
Производитель	Umarex GmbH & Co KG - Laserliner
Стандарты и сертификаты	Соответствует директивам ЕС и Великобритании, утилизация согласно WEEE

Часто задаваемые вопросы - LaserCube Laserliner

Как включить LaserCube?

Нажмите на выключатель ВКЛ/ВЫКЛ, расположенный сбоку устройства.

Какие батарейки использовать?

Используйте 3 щелочные батарейки типа LR44, AG13 или V13GA.

Как заменить батарейки?

Откройте отсек для батареек в нижней части и вставьте батарейки, соблюдая указанную полярность.

Опасен ли лазер?

Это лазер класса 2 (<1 мВт). Не смотрите прямо в луч и избегайте отражений от блестящих поверхностей.

Как закрепить прибор на стене?

Вставьте специальные штифты в предусмотренные отверстия, затем приложите прибор к стене.

Какова точность прибора?

Точность составляет ±1 мм на метр.

Можно ли использовать прибор как пузырьковый уровень?

Да, прибор оснащен горизонтальным и вертикальным пузырьками для точного выравнивания, но только на опорных поверхностях A.

Каково время работы от батареек?

Около 4 часов с новыми щелочными батарейками.

Что делать, если лазер перестал работать?

Проверьте уровень заряда батареек и при необходимости замените их. Если проблема не устранена, обратитесь в сервисную службу.

Как чистить прибор?

Чистите его сухой мягкой тканью. Не используйте химические или абразивные средства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LaserCube Laserliner

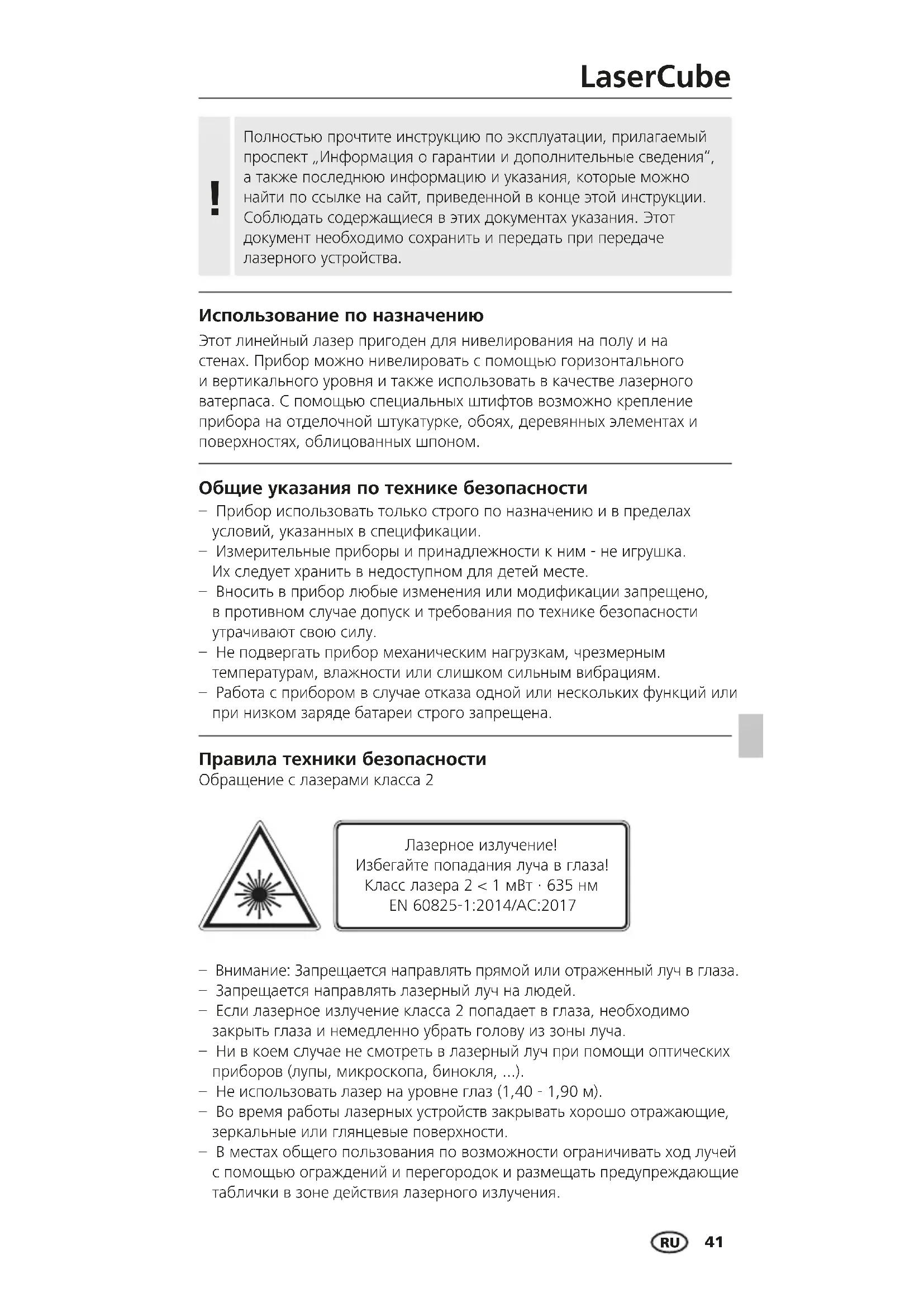

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и передать при передаче лазерного устройства.

Использование по назначению

Этот линейный лазер пригоден для нивелирования на полу и на стенах. Прибор можно нивелировать с помощью горизонтального и вертикального уровня и также использовать в качестве лазерного ватерпаса. С помощью специальных штифтов возможно крепление прибора на отделочной штукатурке, обоях, деревянных элементах и поверхностях, облицованных шпоном.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою силу.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Работа с прибором в случае отказа одной или нескольких функций или при низком заряде батареи строго запрещена.

Правила техники безопасности

Обращение с лазерами класса 2

Лазерное излучение! Избегайте попадания луча в глаза! Класс лазера 2 < 1 мВт · 635 нм EN 60825-1:2014/AC:2017

– Внимание: Запрещается направлять прямой или отраженный луч в глаза.
– Запрещается направлять лазерный луч на людей.
– Если лазерное излучение класса 2 попадает в глаза, необходимо закрыть глаза и немедленно убрать голову из зоны луча.
– Ни в коем случае не смотреть в лазерный луч при помощи оптических приборов (лупы, микроскопа, бинокля, ...).
– Не использовать лазер на уровне глаз (1,40 - 1,90 м).
– Во время работы лазерных устройств закрывать хорошо отражающие, зеркальные или глянцевые поверхности.
– В местах общего пользования по возможности ограничивать ход лучей с помощью ограждений и перегородок и размещать предупреждающие таблички в зоне действия лазерного излучения.

Laserliner

Правила техники безопасности

Обращение с электромагнитным излучением

– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве об ЭМС, которая дублируется директивой о радиооборудовании 2014/53/EU.
– Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия иливозникновения помех от и для электронных приборов.
- Эксплуатация под высоким напряжением или в условиях действия мощных электромагнитных переменных полей может повлиять на точность измерений.

1 Установка батарей

Откройте отделение для батарей и установите батареи с соблюдением показанной полярности. Не перепутайте полярность.

1 Окно выхода лазерного луча
2 Отделение для батарей (внизу)
3 Двухпозиционный выключатель
4 Уровни

2 Использование на полу

Установить прибор на пол и включить.

Уровни настроены только по четырем опорным поверхностям А (см. рисунок). При размещении на поверхностях В использовать прибор в качестве уровня нельзя.

З Использование на стене

Для горизонтального и вертикального нивелирования разместить прибор на стене. Затем выставить прибор с помощью уровней.

4 Крепление на стене

1. Установить прибор на стену.
2. Вставить специальные штифты в предусмотренные для них отверстия.

Технические характеристики (Изготовитель сохраняет за собой право на внесение технических изменений. 23W10)
Точность ± 1 мм / м
Длина волны лазера 635 нм
Класс лазеров	2 / < 1 мВт (EN 60825-1:2014/AC:2017)
Источник питания	3 x щелочные батарейки(LR 44 / AG13 / V13GA)
Срок работы элементов питания	4 ч (щелочные батарейки)
Рабочие условия	0°C ... 40°C, влажность воздуха макс.80% rН, без образования конденсата,рабочая высота не более 4000 м надуровнем моря
Условия хранения	-10°C ... 70°C, влажность воздухамакс. 80% rН
Размеры (Ш x В x Г) 38 x 38 x 38 мм
Вес 36 г (с батарейки)

Предписания ЕС и Великобритании и утилизация

Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.

Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья.

Другие правила техники безопасности и дополнительные инструкции см. по адресу: https://packd.li/II/ACT/in
