Ürün Tipi	Çizgi Lazer (lazer seviyesi)
Marka	Laserliner
Model	LaserCube
Kategori	El Aleti
Boyutlar (G x Y x D)	38 x 38 x 38 mm
Ağırlık (piller dahil)	36 g
Güç Kaynağı	3 adet alkalin pil LR44 / AG13 / V13GA
Pil Ömrü	Yaklaşık 4 saat
Hassasiyet	±1 mm/m
Lazer Dalga Boyu	635 nm
Lazer Sınıfı	2 (< 1 mW) EN 60825-1:2014/AC:2017'ye göre
Ana Fonksiyonlar	Yatay ve dikey tesviye, yerde ve duvarda kullanım, entegre su terazisi, özel pimlerle yüzeylere sabitleme
Uygulamalar	Zemin ve duvar ayar işleri, tesviye, hizalama
Duvara Montaj	İnce sıva, duvar kağıdı, ahşap, kontrplak için özel pimler
Çalışma Koşulları	0°C ila 50°C, maks. %80 bağıl nem, maks. 4000 m rakım
Depolama Koşulları	-10°C ila 70°C, maks. %80 bağıl nem
Bakım ve Temizlik	Kuru ve yumuşak bir bezle temizleyin. Aşındırıcı ürünler kullanmayın.
Güvenlik	Sınıf 2 lazer: ışına bakmayın, yansımalardan kaçının, çocukların erişemeyeceği yerde saklayın
Yedek Parçalar ve Onarılabilirlik	Piller değiştirilebilir; üretici tarafından onarım mümkündür
Paket İçeriği	Cihaz, piller, sabitleme pimleri
Üretici	Umarex GmbH & Co KG - Laserliner
Standartlar ve Sertifikalar	AB ve İngiltere yönergelerine uygun, WEEE'ye göre geri dönüşüm

Sık sorulan sorular - LaserCube Laserliner

LaserCube nasıl açılır?

Cihazın yan tarafındaki AÇMA/KAPATMA düğmesine basın.

Hangi piller kullanılmalı?

LR44, AG13 veya V13GA tipinde 3 adet alkalin pil kullanın.

Piller nasıl değiştirilir?

Alt kısımdaki pil bölmesini açın ve belirtilen kutuplara dikkat ederek pilleri takın.

Lazer tehlikeli midir?

Bu, Sınıf 2 (<1 mW) bir lazerdir. Doğrudan ışına bakmayın ve parlak yüzeylerdeki yansımalardan kaçının.

Cihaz duvara nasıl sabitlenir?

Özel pimleri belirtilen deliklere yerleştirin, ardından cihazı duvara dayayın.

Cihazın hassasiyeti nedir?

Hassasiyet metre başına ±1 mm'dir.

Cihaz su terazisi olarak kullanılabilir mi?

Evet, cihaz hassas hizalama için yatay ve dikey su terazileri ile donatılmıştır, ancak yalnızca A destek yüzeylerinde.

Pil ömrü nedir?

Yeni alkalin pillerle yaklaşık 4 saat.

Lazer çalışmazsa ne yapmalı?

Pillerin şarj seviyesini kontrol edin ve gerekirse değiştirin. Sorun devam ederse, müşteri hizmetleriyle iletişime geçin.

Cihaz nasıl temizlenir?

Cihazı kuru ve yumuşak bir bezle temizleyin. Kimyasal veya aşındırıcı ürünler kullanmayın.

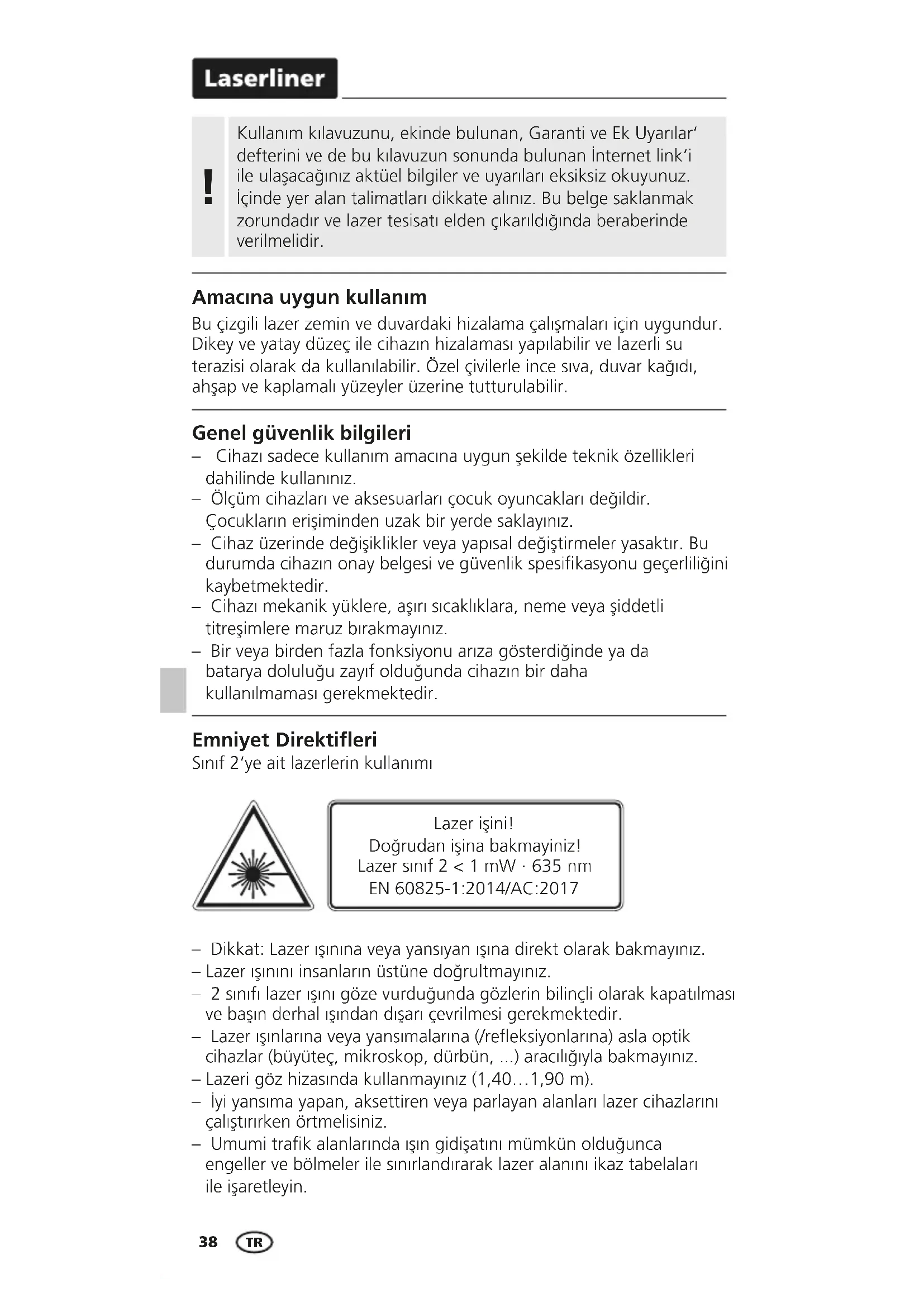

KULLANIM KILAVUZU LaserCube Laserliner

Kullanım kılavuzunu, ekinde bulunan, Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

Amacına uygun kullanım

Bu çizgili lazer zemin ve duvardaki hizalama çalışmaları için uygundur. Dikey ve yatay düzec ile cihazın hizalaması yapılabilir ve lazerli su terazisi olarak da kullanılabilir. Özel civilerle ince siva, duvar kağıdı, ahşap ve kaplamalı yüzeyler üzerine tutturulabilir.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titresimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterliğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.

Emniyet Direktifleri

Sınıf 2'ye ait lazerlerin kullanımı

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017

• Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
  – Lazer işinini insanların üstüne doğrultmayınız.
• 2 sınıfı lazer işını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
• Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.
  – Lazeri göz hizasında kullanmayınız (1,40...1,90 m).
• İyi yansıma yapan, aksettiren veya parlayan alanları lazer cihazlarını çalıştırırken örtmelisiniz.
• Umumi trafik alanlarında işin gidişatını mümkün olduğunca engeller ve bölmeler ile sınırlandırarak lazer alanını ikaz tabelaları ile işaretleyin.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Ölçüm cihazı, 2014/53/AB sayılı Telsiz Ekipmanlar Yönetmeliği (RED) kapsamında bulunan 2014/30/AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.
• Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında kullanılması ölçüm doğruluğunu etkileyebilir.

1 Pilleri yerleştiriniz

Pil yuvasını açınız ve pilleri gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

1 Lazer işini çıkış boşluğu
2 Batarya / Pil yeri (alt tarafı)
3 AÇMA/KAPAMA düğmesi
4 Tesviye ruhlari

2 Zeminlerde kullanımlar

Cihazı yere koyup çalıştırınız.

Tesviye ruhları dört oturma yüzeylerine göre A (şekillere bkz) ayarlıdırlar. B yüzeylerine oturtulduğunda cihaz su terazisi olarak kullanılamaz.

Laserliner

3 Duvarlarda kullanımlar

Yatay ve düşey düzleme için cihazı duvara yerleştiriniz. Sonrasında cihazı ibreler ile ayarlayınız.

4 Duvara sabitleme

1. Cihazı duvar üstüne yerleştiriniz.
2. Özel civileri öngörülen deliklerden geçiriniz.

Teknik özellikler (Teknik değişiklik yapma hakkı saklıdır. 23W10)

Hassasiyet ± 1 mm / m
Lazer dalga boyu 635 nm
Lazer sınıfı	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Güç beslemesi	3 x alkali piller(LR 44 / AG13 / V13GA)
Kullanım süresi 4 saat (alkali piller)
Çalıştırma şartları	0°C ... 40°C, hava nemi maks. 80% rH, yoğuşmasız, çalışma yükseklik maks. 4000 m normal sıfır üzeri
Saklama koşulları	-10°C ... 70°C, hava nemi maks. 80% rH
Ebatlar (G x Y x D) 38 x 38 x 38 mm
Ağırlığı 36 g (piller dahil)

AB ve UK Düzenlemeleri ve Atık Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır.

Diğer emniyet uyarıları ve ek direktifler için: https://packd.li/II/ACT/in

!
