BRUKSANVISNING LaserCube Laserliner
Omgang med lasere i klasse 2

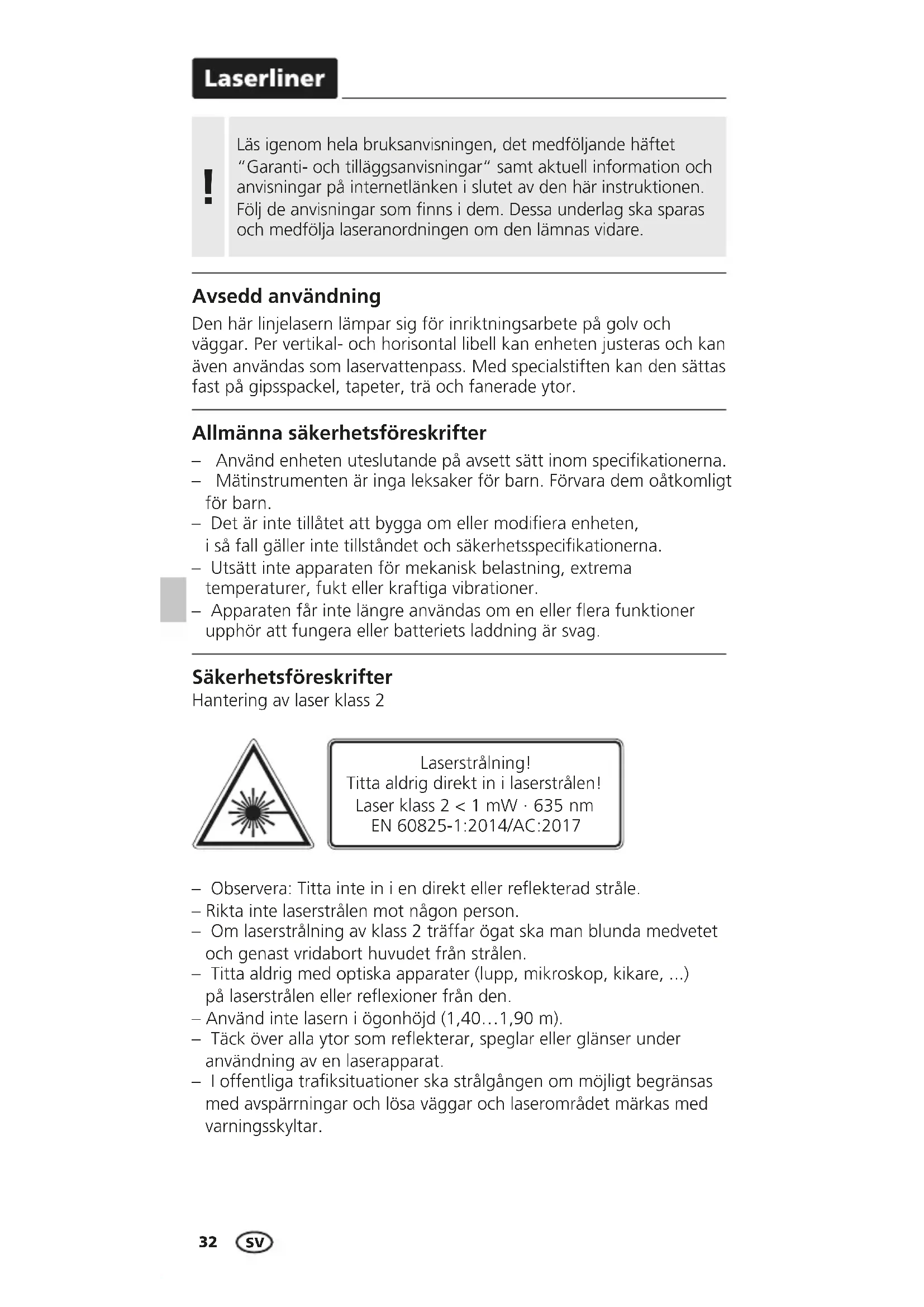

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.
Avsedd användning
Den här linjelasern lämpar sig för inriktningsarbete på golv och väggar. Per vertikal- och horisontal libell kan enheten justeras och kan även användas som laservattenpass. Med specialstiften kan den sättas fast på gipsspackel, tapeter, trä och fanerade ytor.
Allmänna säkerhetsföreskrifter
- Använd enheten uteslutande på avsett sätt inom specifikationerna.
- Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
- Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
- Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
- Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
Säkerhetsföreskrifter
Laserstrålning! Titta aldrig direkt in i laserstrålen!
Laser klass 2 < 1 mW · 635 nm
EN 60825-1:2014/AC:2017
- Observera: Titta inte in i en direkt eller reflekterad stråle.
– Rikta inte laserstrålen mot någon person. - Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vridabort huvudet från strålen.
- Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.
- Använd inte lasern i ögonhöjd (1,40...1,90 m).
- Täck över alla ytor som reflekterar, speglar eller glänser under användning av en laserapparat.
- I offentliga trafiksituationer ska strålgången om möjligt begränsas med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar.
Säkerhetsföreskrifter
Kontakt med elektromagnetisk strålning
- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU, som täcks av RED-riktlinjen 2014/53/EU.
- Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
- Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.
1 Sätt i batterierna
Öppna batterifacket och lägg i batterier enligt installations-symbolerna. Tänk på att vända batteriernas poler åt rätt håll.
2 Användning på mark
Ställ enheten på marken och slå på brytaren.
Libellerna är endast justerade för de fyra bärytorna A (se bild). Om apparaten läggs på ytorna B kan apparaten inte användas som vattenpass.
Laserliner
B Användning på vägg
Vid horisontell och vertikal nivellering – sätt enheten på väggen. Justera därefter enheten med hjälp av vattenpass.
4 Infästning på väggen
- Sätt upp apparaten på väggen.
- Sätt in specialstiften i de därför avsedda hålen.
Tekniska data (Tekniska ändringar förbehålls. 23W10)
| Noggrannhet ± 1 mm / m | |
| Laservågslängd 635 nm | |
| Laserklass | 2 / < 1 mW (EN 60825-1:2014/AC:2017) |
| Strömförsörjning | 3 x alkalibatterier(LR 44 / AG13 / V13GA) |
| Användningstid 4 timmar | (alkalibatterier) |
| Arbetsbetingelser | 0°C ... 40°C, luftfuktighetmax. 80% rH, icke-kondenserande, arbetshöjd max. 4000 m över havet |
| Förvaringsbetingelser | -10°C ... 70°C, luftfuktighetmax. 80% rH |
| Mått (B x H x D) 38 x 38 x | 38 mm |
| Vikt 36 g (inklusive batterier) |
EU och EK-bestämmelser och kassering
Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.
Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror.
Ytterligare säkerhets- och extra anvisningar på: https://packd.li/II/ACT/in
!
