BRUKSANVISNING CompactCubeLaser 3 Plus Laserliner

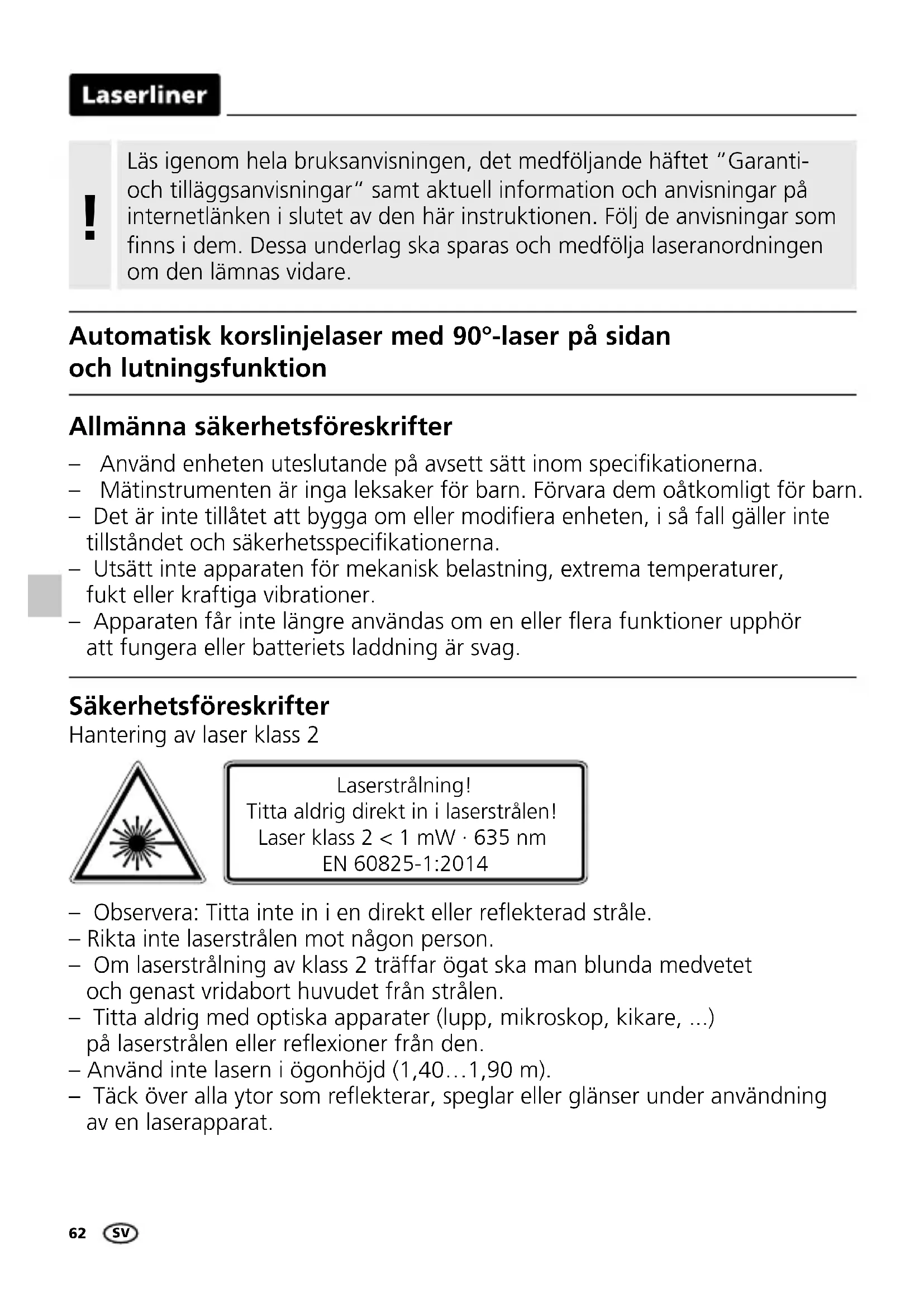

Sujeito a alterações técnicas. 18W1062 Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

– Observera: Titta inte in i en direkt eller reekterad stråle. – Rikta inte laserstrålen mot någon person. – Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vridabort huvudet från strålen. – Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reexioner från den. – Använd inte lasern i ögonhöjd (1,40…1,90 m). – Täck över alla ytor som reekterar, speglar eller glänser under användning av en laserapparat. Säkerhetsföreskrifter Hantering av laser klass 2 – Använd enheten uteslutande på avsett sätt inom specikationerna. – Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn. – Det är inte tillåtet att bygga om eller modiera enheten, i så fall gäller inte tillståndet och säkerhetsspecikationerna. – Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer. – Apparaten får inte längre användas om en eller era funktioner upphör att fungera eller batteriets laddning är svag. Allmänna säkerhetsföreskrifter Laserstrålning! Titta aldrig direkt in i laserstrålen! Laser klass 2 < 1 mW · 635 nm EN 60825-1:2014 Automatisk korslinjelaser med 90°-laser på sidan och lutningsfunktion SV63 CompactCube-Laser 3

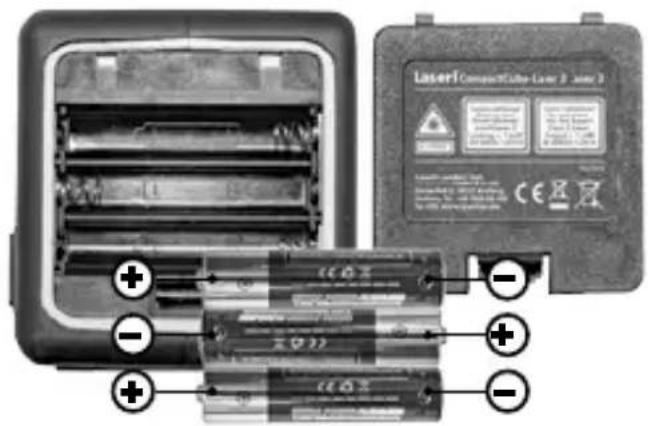

– Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU. – Lokala driftsbegränsningar, t.ex. på sjukhus, ygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater. Säkerhetsföreskrifter Kontakt med elektromagnetisk strålning – I offentliga traksituationer ska strålgången om möjligt begränsas med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar. Öppna batterifacket och lägg i batterier (3 x typ AAA) enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll. Sätt i batterierna 1H 2V S Antal och placering av lasern H = horisontell laserlinje V = vertikal laserlinje S = lutningsfunktion Enheter med PowerBright-teknik har högeffektiva dioder som projicerar ljusstarka, tydliga laserlinjer. Laserlinjerna är synliga även på längre avstånd, i dagsljus och på mörka ytor. Transport-LOCK: Apparaten skyddas vid transport av ett pendellås. Automatisk uppriktning av apparaten genom ett magnetdämpat pendelsystem. Apparaten sätts i grundinställning och riktar upp sig själv. Speciella produktegenskaper

Före transport måste alltid alla lasrar stängas av och pendeln parkeras, samt skjutströmbrytaren ställas på ”OFF”!

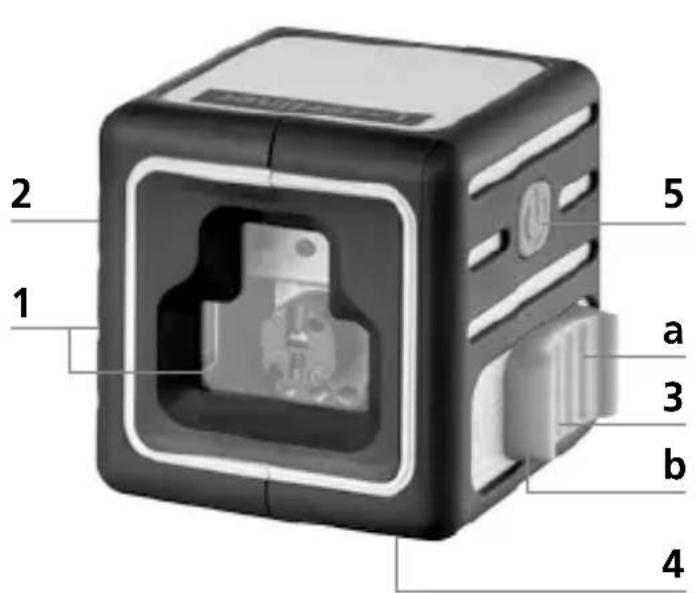

Laseröppning Batterifack (baksidan) Skjutströmbrytare a PÅ b AV / Transportsäkring / Sluttningsläge Stativgänga 1/4” (undersidan) Valknapp för laserlinjer

Vid horisontell och vertikal nivellering måste transportsäkringen lossas. Så fort enheten befinner sig utanför det automatiska nivellerings- området på 3° blinkar laserlinjerna och en signal ljuder. Positionera enheten på ett sådant sätt, att den befinner sig inom nivellerings-området.

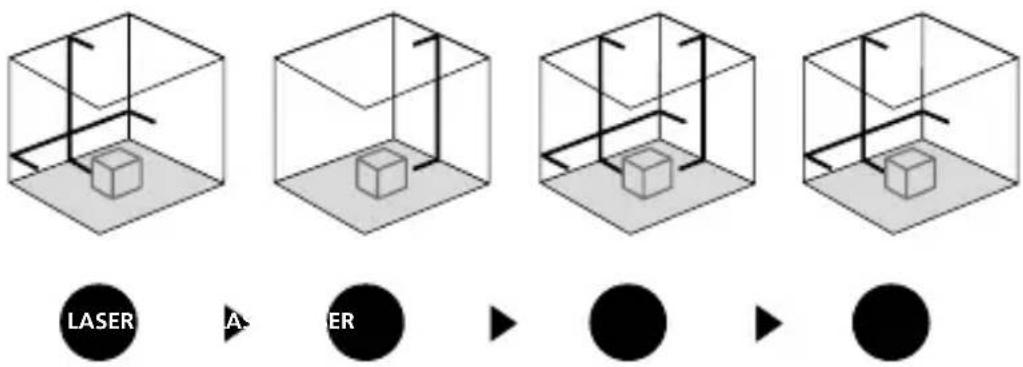

Horisontell och vertikal nivellering Frigör transportsäkringen och ställ skjutströmbrytaren (3) på ”ON”. Laserkorset visas. Välj laserlinjer med hjälp av valknappen.65 CompactCube-Laser 3

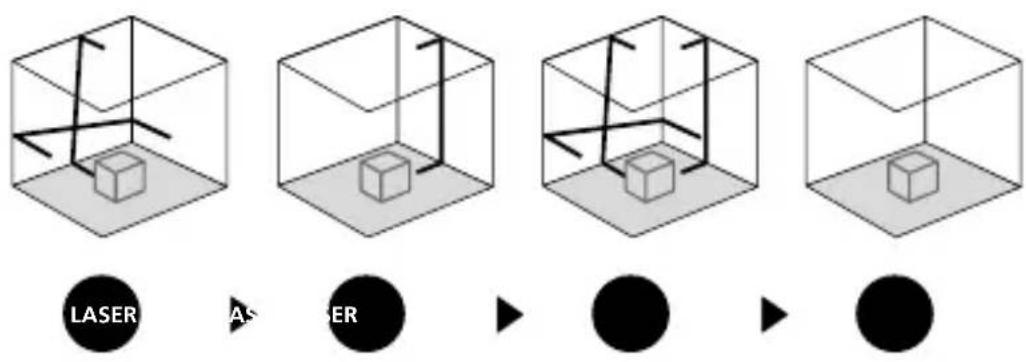

2,5 m< 2,5 mm = OK Lossa inte transportsäkringen, men ställ strömbrytaren (3) i läget ”OFF”. Slå på och välj lasrar med valknappen. Nu kan lutande plan skapas. I detta läge kan inte horisontell eller vertikal nivellering göras, eftersom laserlinjerna inte längre justeras in automatiskt. Det signaliseras genom att laserlinjerna blinkar.

Sluttningsläge Kontroll av den horisontella linjenStäll upp enheten cirka fem meter från en vägg och slå på laserkorset. Markera punkt B på väggen. Sväng laserkorset cirka 2,5 meter åt höger och markera punkt C. Kontrollera om den vågräta linjen från punkt C ligger inom ± 2,5 mm i höjdled jämfört med punkt B. Upprepa proceduren vid svängning åt vänster.Kontroll av den lodräta linjenStäll upp enheten cirka fem meter från en vägg. Fäst ett lod på väggen med ett 2,5 meter långt snöre så att lodet kan pendla fritt. Slå på enheten och rikta den lodräta lasern mot lodsnöret. Noggrannheten ligger inom toleransen när avvikelsen mellan laserlinjen och lodsnöret inte är större än ± 2,5 mm.Kontrollera kalibereringen regelbundet före användning samt efter transport och längre förvaring. !66

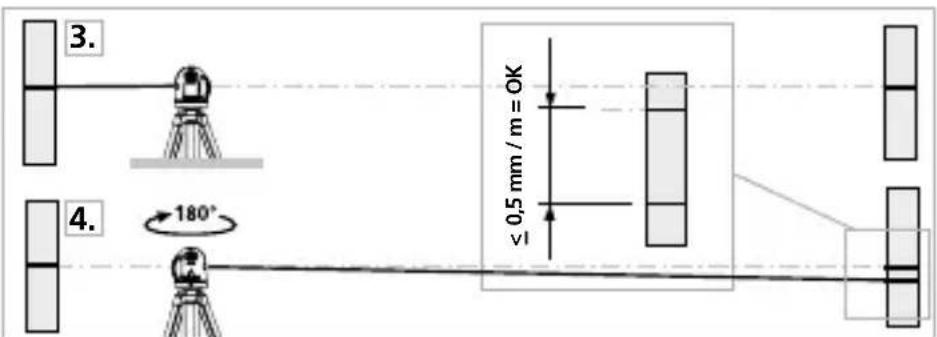

Om A2 och A3 ligger mer än 0,5 mm / m från varandra behöver enheten justeras. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

3. Ställ enheten så nära väggen som möjligt i höjd

med den markerade punkten A1.

4. Vrid enheten 180° och markera punkten A3.

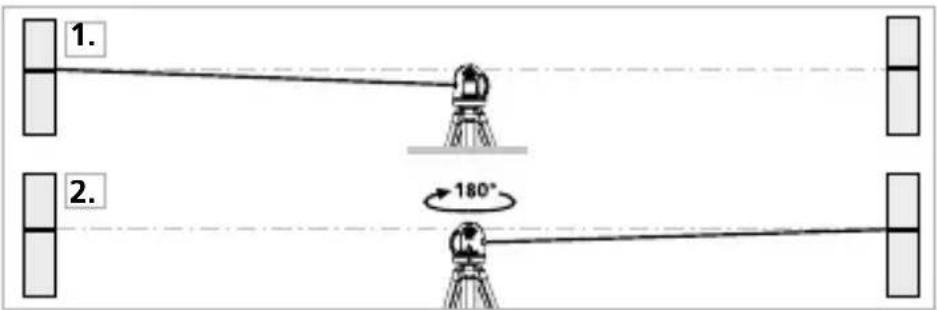

Differensen mellan A2 och A3 är toleransen. Förbereda kalibreringskontroll Kalibreringen av lasern kan kontrolleras. Sätt upp enheten mitt emellan två väggar som är minst fem meter från varandra. Slå på enheten för att frigöra transportsäkringen (laserkors på). För optimal kontroll skall ett stativ användas.

1. Markera punkten A1 på väggen.

2. Vrid enheten 180° och markera punkten A2.

Mellan A1 och A2 har du nu en horisontell referens.67 CompactCube-Laser 3 Kalibrering Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år. Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats. EU-bestämmelser och kassering Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater. Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=comcublas3pl Tekniska data Självnivelleringsområde ± 3° Noggrannhet ± 0,5 mm / m Arbetsområde (i förhållande till hur ljust det är i rummet) 15 m Laservågslängd 635 nm Laserklass 2 / < 1 mW Strömförsörjning 3 x 1,5 V alkalibatterier (typ AAA) Användningstid med laserkors framtill med alla laserlinjer

Cirka 20 timmar Cirka 9 timmar Arbetsbetingelser 0…40°C, luftfuktighet max. 80%rH, icke-kondenserande, arbetshöjd max. 4000 m över havet Förvaringsbetingelser -10°C…70°C, Luftfuktighet max. 80%rH Mått (B x H x D) 69 x 69 x 65 mm Vikt (inklusive batterier) 285 g
